Жидонис

Номер патента: 1757568

Опубликовано: 30.08.1992

Авторы: Жидонис, Люткявичюс

МПК: A23C 15/02

Метки: масла, производства, сливочного

...обеспечивающего поточность процессов их первичной обработки, подвергают термической обработке при температуре 90-115 С, совмещенной, когда ато необходимо, с дезодорацией при разрежении в камере дезодораторе 0,01-0,04 МПа, охлаждают до температуры их физического (4-12 С или биологического 1 6-20 С) созревания. Сливки созревают в течение 12-18 ч, По окончании созревания сливки, когда зто необходимо, в варианте применения низкотемйературных режимов подготовки - 4- 9 С/12 - 18 ч) подогревают до температуры сбивания, которая составляет 7-12 С в весенйе-летний и 8-14 С в осенне-зимний периоды года, и подают на сбивание через схему:в варианте производства масла на МПД: созревательная емкость роторное подсбивающее устройство бочка МПД;- в...

Номер патента: 1737274

Опубликовано: 30.05.1992

Авторы: Жидонене, Жидонис, Ракицкас, Ренкаускас

МПК: G01F 11/00

Метки: дозирования, пищевых, продуктов

...для пищевых продуктов содержит сдвоенный шнековый питатель, выполненный в виде расположенных в корпусе 1 шнеков 2, 3, бункер 4 и выходное окно 5. Шнеки 2, 3 снабжены механическим приводом в виде двух одинаковых взаимодействующих между собой зубчатых колес 6, 7, Одно из зубчатых колес, 7, посредством зубчатого колеса 8, закрепленного на валу 9, и цепной передачи 10 связано с управляемой муфтой 11, обеспечивающей возвратно-вращательное движение шнеков 2, 3 с числом оборотов шнеков в прямом направлении большим, чем в обратном. Ведущая звездочка цепной передачи 10 и управляемая муфта 11 установлены на валу 12, соединенном с ведомым звеном 13 рычажного механизма при помощи цепной передачи 14. Ведущее звено 15 рычажного механизма соединено с...

Номер патента: 1655844

Опубликовано: 15.06.1991

Авторы: Буйвидас, Гукаускас, Жидонис, Шянбергайте

МПК: B65B 9/06

Метки: ввода, запечатывания, наполнения, пакетов, продукта, продуктом, рукав, сыпучим, термосклеивающегося, устройству

...Дополнительная труба 11 имеет отверстие 18 для поступления продукта в нее и отверстие 19 для перемещения пластины 16,Для регулирования величины дозы дополнительная труба 11 смонтирована на пластине 20 с возможностью изменения ее положения по высоте относительно питающей трубы 5 при помощи винтов 21, вращение которых обеспечивается электродвигателем 22 посредством цепной передачи 23.Устройство работает следующим образом.,Лента термосклеивающегося материала в рукавообразователе 2 формуется в рукав. Наложенные друг на друга края ленты, проходя мимо нагревательного элемента 3, свариваются в продольном направлении. Образовавшийся рукав прижимами 4 протягивается вниз и сваривэется в поперечном направлении,Сыпучий продукт, находящийся в...

Номер патента: 1613418

Опубликовано: 15.12.1990

Авторы: Вайшнорите, Жидонис, Качергюс, Милашаускас, Сурдокайте

МПК: B65H 23/02

Метки: ленточного, центрирования

...стержень 14. Пружина 5 поддерживает вилку 3 так, что направляющие ролики 8 и 9 располагаются под острым углом к направлению продольного движения ленты 5 10 15 20 25 30 35 40 45 50 55(фиг,2). Такое положение роликов Ьи 9 вызывает возникновение поперечной силы, которая тянет край ленты по направлению к точке соприкосновения ориентирующих валиков 10 и 11. При достижении этой точки край ленты зажимается между ориентирующими валиками 10 и 11, Ввиду того. что диаметр ориентирующего валика 10 меньше диаметра направляющего ролика 8, линейная скорость в точке соприкосновения валиков 10 и 11 будет меньше, чем скорость протягивания ленты в продольном направлении (линейная скорость направляющих роликов 8 и 9), Поэтому зажатая между ориентирующими...

Номер патента: 1601033

Опубликовано: 23.10.1990

Авторы: Вайшнорите, Диджекас, Жидонис, Милашаускас

МПК: B65B 9/06

Метки: пакеты, продуктов, термосклеивающегося, упаковывания

...Образовавшийся рукав сжимается захватами 4 в поперечном направлении при помощи силового устройства 12 посредством пары рычагов 6 и зубчатой передачи 10, Одновременно со сжатием производится сварка рукава в поперечном направлении. Потрубе 2 для ввода продукта в рукав поступает определенная доза продукта. Постоянно работающий электродвигатель 36 посредством червячной передачи 35 вращает ведомый вал 34 с зубчатыми колесами 32 и 33, которые передаютвращение зубчатым колесам 28 - 31. При рабочем ходе (движение вниз) захватов 4 включается соединительный элемент 24 и отключается соединительный элемент 25 Вследствие этого цепная передача 16 перемещает держатель 8 по направляющим 14 вниз, Вместе с держателем 8 перемещается и...

Номер патента: 1600848

Опубликовано: 23.10.1990

Авторы: Вайтасюс, Жельнис, Жидонис, Кибиркштис

МПК: B06B 1/18

Метки: вибровозбудитель, пневматический

...поворотного движения включаетв себя симметрично расположенные иоткрытые в противоположные стороныподпружиненные расточки, контактирующие с ограничителями, расположеннымив корпусе, 3 ил.3 ментов 24 подвешен к промковшу 25над кристаллизатором 26 и частичнопогружен в расплавленный металл 27.Пневматический вибровоэбудительработает следующим образом,При подаче сжатой среды с давлением Р, по центральному каналу 4 вприводную полость 15 возвратно-поступательного перемещения происходит перемещение рабочего органа 11 вниз. Врезультате часть воздуха в образовавшийся зазор между рабочим органом 11и крышкой 2 с приводной полостью 15и через отверстия выхлопа выходит ватмосферу.,С увеличением зазора меж"ду рабочим органом 11 и крышкой 2...

Номер патента: 1578019

Опубликовано: 15.07.1990

Авторы: Жидонис, Забукас, Качергюс, Милашаускас

МПК: B29C 65/38

Метки: загрязненных, пленок, полимерных, соединения

Номер патента: 1512860

Опубликовано: 07.10.1989

Авторы: Буйвидас, Гукаускас, Жидонис, Шянбергайте

МПК: B65B 9/06

Метки: ввода, запечатывания, наполнения, пакетов, приготовления, продукта, продуктом, рукав, сыпучим, термосклеивающегося, устройству

...элемент 4 для образованияпродольного шва, прижимы 5 для термосклеивания рукава в поперечном "направлении и трубу 6 для ввода продукта в рукав, В нижней части трубы,6 смонтированы дугообразные направляющие 7, служащие для придания траектории отсекателю, выполненному ввиде двух гибких пластин Я и 9, ирассекатель 10 потока продукта.Рассекатель 10 потока продукта прикреплен к верхней кромке пластины 9 ивыполнен иэ гибкого материала. Гибкиепластины 8 и 9 смонтированы своиминижними частями на тягах 11, соединенных со штоком 12 силового устройства (не показано),Устройство работает следующим образом. 1Лента термосклеивающегося материала в рукавообразователе 3 Форму- ется в рукав и сваривается в продольном направлении нагревательным элементом...

Номер патента: 1472349

Опубликовано: 15.04.1989

Авторы: Вайцекаускас, Жидонис, Шяшкявичюс, Янутенас

МПК: B65B 9/06

Метки: запечатывания, наполнения, пакетов, продуктом, термосклеивающегося

...производительности и снижение энергоемкости.На фиг. 1 схематично изображено устройство, общий вид; на фиг. 2 - схема нагрева термосклеивающегося материала.Устройство содержит дозатор 1, рукавообразователь, включающий воротник 2. с язычками 3 и 4, направляющий валик 5, трубу 6 для ввода продукта в рукав, приспособление 7 для образования продольного шва, включающее два сопла 8 и 9 для подачи горячего воздуха на язычки 3 и 4 рукавообразователя и приспособление для образования поперечных швов с захватамии . Это приспособление служит также и для протягивания рукава. Язычки 3 и 4 рукавообразователя имеют различную длину и расположены так, что меньший язычок 3 находится перед большим язычком 4 по направлению движения термосклеивающегося...

Номер патента: 1464043

Опубликовано: 07.03.1989

Авторы: Жидонис, Мартишене, Ракицкас, Шпурик

МПК: G01F 11/22

Метки: дозатор, пластических

...из червячнойпередачи 20 и электродвигателя 21,55и кинематически, в данном случаепосредством цепной передачи 22,связанного с вторым кривошипом 23. Кривошип 23 смонтирован с воэможностью периодического взаимодействия с кольцеобразным приемнымстолом 24. Взаимодействие осуществляется через пальцы 25, закрепленныена нижней стороне приемного стона24, Под выходным окном 3 междуограничителями 26 и 27. угла поворота "установлен нож 28, смонтированныйна валу 29 коромысла .17 посредством,фрикционной муфты 30,Дозатор работает следующим обра, -зом.Дозируемый материал через входноеокно 2 попадает в полость, образованную сегментами 6 и 7. Включается привод вращательного, движения (электродвигатель 2 1 и червячная передача20) и посредством...

Номер патента: 1446479

Опубликовано: 23.12.1988

Авторы: Вайшнорите, Жидонис, Мартишене, Милашаускас

МПК: G01F 11/06

Метки: дозатор, текучих

...2. На другомконце штока размещен регулируемыйупор 10 для поршня 8 и втулка 1 1 спазами 12 для фиксатора 13, причемрасстояние между пазами равно ходузаслонки 9, В выпускном канале 4 расположена диафрагма 14, имеющая от"верстия 15 с заданным капиллярным сопротивлением, при котором силы поверхностного натяжения жидкости препятствуют самопроизвольному ее истечениюпри промежуточном положении заслонки 9. Поршень 8 связан с приводомперемещения в виде пневмоцилиндра 16. 35Дозатор для текучих материаловработает следующим образом,В исходном положении (фиг. 1) заслонка 9 находится в крайнем правомположении, При помощи пневмоцилиндра16 поршень 8 перемещается влево идозируемый материал через впускнойканал 3 всасывается в мерную...

Номер патента: 1440797

Опубликовано: 30.11.1988

Авторы: Вайшнорите, Долеба, Жидонис, Житкус

МПК: B65B 35/34

Метки: вибропитатель, потока, преобразования, ряды

...для преобразования неоднослойного потока изделий в ряды, общий вид; на фиг. 2 - то же, вид сверху, с указанием траекторий движения изделий; на фиг. 3 - разрез А - А на фиг, 2; на фиг. 4 - разрез Б - Б на фиг. 2; на фиг. 5 - разрез В - В на фиг. 2.Вибропитатель для преобразования неоднослойного потока изделий в ряды содержит стол 1, установленный на упругих элементах 2 с возможностью колебательного движения и имеющий ребра 3 жесткости и направляющие 4, предназначенные для преобразования неоднослойного потока в ряды движущихся одно за другим изделий. Стол 1 состоит из трех сопряженных между собой участков 5 - 7. Первый (по ходу движения потока - входной) участок 5,5 10 15 20 25 2благодаря криволинейным боковым частям 9 и 10 траектории...

Номер патента: 1421618

Опубликовано: 07.09.1988

Авторы: Буйвидас, Гукаускас, Жидонис, Шенбергайте

МПК: B65B 9/06

Метки: ввода, запечатывания, наполнения, пакетов, продукта, продуктом, рукав, сыпучим, термосклеивающегося, устройству

...гибкие пластины 3, а также рассекатель 4 продукта, установленный над 20 ццгообраэньи ч напвавляющими 2, Устройство для изготовления, наполнения сыпучим продуктом и эапечатывания пакетов содержит читатель 5 с эаслонф кой 6 рукавообраэователь 7, приспособление 8 для образования продоль".-о.- го шва, прижимы 9 для образования перечньгх швов пакета. Гибкие пластины 3 смонтированы на штоке 10 силового ус тройств аЗО Устройство работае следующим образом,Лента термосклеиваищегося материала в рукавообраэователе 7 Форму- ется в рукав, Наложенные друг на друга края ленты проходя мимо приспособления 8, свариваются в продольном направлении, затем образовавшийся рукав прюкьмами 9 протягивается 4 О низ и сваривается в поперечном направлении. По трубе...

Номер патента: 1326894

Опубликовано: 30.07.1987

Авторы: Жидонис, Мартишене, Ренкаускас, Туменас, Шенбергайте

МПК: G01F 11/22

Метки: дозатор, пластических

...относительного поворота и прижат к торцовому диску 4 пружиной 12, сила прижатия которой рсгулируегся гайкой 13. В торцовом диске 5 закреплен с возможностью взаимодействия с упорной вилкой 14, снабженной регулировочной гайкой 15, палец 16.Дозатор работает следующим образом.Дозируемый материал поступает во входное окно 2 и заполняет полость, образованную сегментами 6 и 7 (положение 1 на фиг. 4) При вращении приводного вала 9 против хода часовой стрелки вместе с ним вращается сегмент 6, а за счет сил трения между фрикционными дисками 10 и 11 и торцовыми дисками 4 и 5 в том же направлении вращается и сегмент 7, при этом доза материала перемещается вниз. В положении 1 (фиг. 4) палец 16 упирается и упорнук вилку 14 и сегмент 7...

Номер патента: 1232189

Опубликовано: 23.05.1986

Авторы: Жидонис, Стаситис

МПК: A01J 25/16

Метки: время, переворачивания, созревания, сыра

...5, снятие грязной полки 8 с головок сыра 1; И - включение отводящего 7 и питающего 3 участков конвейерной системы.Последовательность проведения этих операций осуществляется согласно циклограмме работы устройства (фиг. 9). Перед началом операции 1 все механизмы занимают исходные положения, т. е. необработанная полка 4 находится в зоне погрузки между захватным механизмом 18 и нижним транспортирующим органом 17, приспособление 25 подачи и снятия полок, несущее на себя грязную полку 8, поворотный механизм 11 занимают крайние положения, причем они сдвинуты в сторону полуосей 13 и 14. Поворотному механизму 11 сообщают принудительное вращательное движение на угол ы,. При этом рычаг 33 посредством пневмоцилиндра 32 поворачивается на угол ю,...

Номер патента: 1190199

Опубликовано: 07.11.1985

Авторы: Жидонис, Качергюс, Марцинкявичюте, Шяшкявичюс

МПК: G01F 13/00

Метки: дозатор, сыпучего

...5 регулируется винтами15 и 16,Со ст авитель А, ИвановРедактор А.Шандор Техред Л.Мартяшова Корректор Л,Патай Заказ 6961/43 Тираж 702 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1Изобретение относится к дозировочной технике и может применятьсяпищевой и химической промьппленностиЦель изобретения - повышение производительности и регулирование 5объема дозыНа чертеже приведена схема дозатора, разрез,Дозатор для сыпучего материаласодержит бункер 1, установленную 10под иим дозирующую камеру 2 с двумязаслонками 3 и 4 и плоский поворотныйзатвор 5. Один конец затвора 5закреплен в бункере , а второй раз, мещен в...

Номер патента: 1181599

Опубликовано: 30.09.1985

Авторы: Жидонис, Стаситис

МПК: A01J 25/16

Метки: варианты, время, его, созревания, сыром, ухода

...ссырами, который выполнен в виде пневмокамеры 19, прикрепленной к платформе 20, Несущее полотно 7 снабжено каретками 21, взаимодействующимис направляющими 22 рамы 12. При этомпневмокамера 19 посредством гибкогошланга 23 с муфтой 24, пустотелого 15 вала 6 с отверстием 25 и ответвлением 26, трубопровода 27 с муфтой 28соединена с системой сжатого воздуха. Задний направляющий барабан 1820 имеет удлиненные оси 29, взаимодействующие при повороте механизма .5 сприспособлением 11 снятия полок 3 ипередачи головок сыра 4, которое содержит элементы 30 и имеет возможность25 поперечного перемещения относительно направления движения конвейера,Устройство может содержать дваузла 9 и 9 фиксации полок с сырами,30 охваченные каждый...

Номер патента: 1165611

Опубликовано: 07.07.1985

Авторы: Вайшнорите, Долеба, Жидонис, Житкус

МПК: A22C 25/06, B65B 35/34

Метки: вибропитатель, потока, преобразования, ряды

...изделий происходит увеличение его плотности, в результате чего частьизделий будет задерживаться перед входомв преобразующие каналы, образуя заторы.Для исключения образования заторов необходимо уменьшить подачу изделий в преобразующие каналы, что уменьшает производительность.Целью изобретения является увеличение производительности и исключение заторов изделий.45Поставленная цель достигается тем; чтов вибропитателе для преобразования потока изделий в ряды, содержащем смонтированный на упругих элементах с возможностью колебательного движения стол срасположенными на нем направляющими с 50образованием каналов между ними, столсостоит из трех частей, две из которыхплоские, расположены под разными углами к горизонту, а третья -...

Номер патента: 1156959

Опубликовано: 23.05.1985

Авторы: Жидонис, Стаситис

МПК: B65B 5/10

Метки: порядке, укладки, шахматном

...порядке, Количество штучных 30 изделий в каждом смежном ряду неодинаковое и изменяется в чередующемся порядке. Раскладку крайнего или нечетных рядов (т.е. с наибольшим числом изделий в ряду) осуществляют в следующем порядке: движением штока силового меанизма, например пневмоцилиндра 3, накопленные на транспортном приспособлении 4 изделия 1 перемещают в зону раскладки потоком, щ наклоненным в противоположную сторону по отношению к уже уложенным рядам. Несущую поверхность транспортного приспособления 4 размещают под углом к горизонтали, связанным с высотой и диаметром изделий следующим соотношением: где с(- угол наклона к горизонталинесущей поверхности транспортного приспособления; Н - высота иэделий;0 - диаметр изделий,Например, при...

Номер патента: 1147682

Опубликовано: 30.03.1985

Авторы: Жидонис, Стаситис

МПК: B66F 7/02

Метки: подъемно-опускное

...с возможностью охватывания этих конвейеров, которые смонтированы в разных уровнях, в соответствии с высотой загружаемого контейнера 28. Гибкий элемент 18 противовеса 19 составлен из отдельных участков полосы переменной толщины, наматывающихся на барабан 16 нитками в виде архимедовой спирали. Устройство также имеет путевые выключатели 31. Погрузочная 15 зона 32 предназначена для комплектованияконтейнеров 28.В другом варианте выполнения устройство для уравновешивания перемещения платформы содержит противовес 33, прикрепленный к бесконечному гибкому элементу 34, установленному по контуру многогранника и огибающему направляющие ролики 35 - 38. Направляющий ролик 35 ,жестко установлен по валу 13, а другие прикреплены к раме 1. Периметр...

Номер патента: 1130511

Опубликовано: 23.12.1984

Авторы: Жидонис, Зигманта

МПК: B65C 9/14

Метки: отделения, поштучного, этикеток

...магазина установлены пружины 18 сжатия,взаимодействующие одним концом сцилиндром 11,Инерционный компенсатор выполненв виде цилиндра 19, наружной резьбовой поверхностью ввинченного врезьбовое отверстие держателя 5,В цилиндре размещен подпружиненныйпружиной 20 сжатия поршень 21 сэластичным элементом 22. Шток поршняпроходит в отверстие торца цилиндра.На конце штока закреплено кольцо23, над которым имеется амортизирующее кольцо 24 из эластичного материала.Устройство работает следующим образом,При движении держателя 5 с вакуум- захватом 4 и инерционным компенсатором 6 вверх эластичный элемент 22 поршня 21 ударяется в нижнюю часть вилки 2, вследствие чего поршень, ,сжимая пружину 20, несколько перемещается относительно цилиндра 19,. исключая...

Номер патента: 1125159

Опубликовано: 23.11.1984

Авторы: Жидонис, Зигманта, Чярнене

МПК: B65B 43/46

Метки: отделения, поштучного, сосудов, стопы

...захвата, а глубина его меньше высоты захвата,Кроме того, с целью обеспечения компактности устройства пружина распопожена внутри пустотелого штока, при этом один ее конец упирается в корпус цилиндра, а другой - в образованное на выступе штокакольцо. упирается в корпус цилиндра, а другой - в образованное на выступе штока кольцо. 4. Устройсво по п. 1 Отличающееся тем, что, с целью исключения шума, поршень снабжен буферами из эластичного материала, преимущественно из резины, при этом последние выполнены в виде колец. а поршень имеет на торцах кольцевые канавки для размещения буферов. При этом с целью исключения шума, поршень снабжен буферами из эластичного материала, при этом последние выполнены в виде колец, а поршень имеет на торцах...

Номер патента: 1120943

Опубликовано: 30.10.1984

Авторы: Диджекас, Жидонис, Квядарас, Масюлис

МПК: A01J 25/12

Метки: прессования, сыра, формования

...относительно большие расстояния в прессуемой сырной массе по сравнению с расстояниями, преодолеваемыми при подходе к поверхностям других сечений, например, сплющенных. Это дополнительно ухудшает условия отделения сыворотки от сырной массы, снижает эффективность дренажа н производительность 5 10 15 20 25 30 35 40 45 50 55 установки из-за того, что обезвоживаниесырной массы требует значительного времени.Цель изобретения - повышение эффективности обезвоживания сырного сгусткаи увеличение производительности установки,Указанная цель достигается тем, что вустановке для формования и прессованиясыра, включающей нагнетатель, формующедренажное устройство и отсекатель, формующе-дренажное устройство выполнено в видедвух рядов прямолинейных...

Номер патента: 1109112

Опубликовано: 23.08.1984

Авторы: Бельский, Вичюлис, Жидонис, Скурдянис

МПК: A23B 4/06

Метки: блоков, глазуровки, замороженных, пищевых, продуктов

...для глазуровочной жидкости, смонтированные в вертикальных направляющих 5 и 6, каркасообразные кассеты 7 и 8 для погружения блоков замороженной рыбы в глазуровочную жидкость, приспособление для опрокидывания блоков, их перемещения и выдержки, состоящее из каркасообразного гнезда 9, промежуточного стола 1 О с упорами 11 и 12, стол 13 укладки готовых блоков и привод, выпол О ненный в виде силовых цилиндров 14 - 6. Каркасообразное гнездо 9 жестко закреплено посредством оси 17 на зубчатом колесе 18, связанном с зубчатой рейкой 19, Ось 17 смонтирована в цапфах вильчатого кронштейна 20. Положение блоков продукта в кассетах 7 и 8 фиксируется подпружиненными при помощи пружин 21 и 22 упорами 23 и 24 взаимодействующими с составными рычагами 25 и...

Номер патента: 1090299

Опубликовано: 07.05.1984

Авторы: Глебас, Головков, Жидонис, Стаситис

МПК: A01J 25/16

Метки: сырохранилище

...опорами 24 и 25,смонтированными соответственно наполу сырохранилища и тележке 3.Стеллажи 1 в каждой камере сырохранилища установлены двумя сплошными массивами с проходом между ними,ирина прохода больше длины стелла- .жа 1,Продольные рельсовые пути 5 смонтированы в одном уровне со стыкующими путями 26, прикрепленными ктрансбордерной тележке 4, и вышеуровня путей 6.Стационарный погруэочно-раэгру- .5зочный механизм 7 состоит из площадки 27,накопителей 28 и 29 полочноготипа, выталкивателей 30 и 31, системы транспортеров 32 и 33, приспособления 34 для переворачивания полок 3 20с сыром.В каждом конце массива стеллажейсмонтированы опорные площадки 35,место расположения и уровень которых имитируют недостающие направляющие 22.В камерах созревания...

Номер патента: 1080962

Опубликовано: 23.03.1984

Авторы: Вичюлис, Жидонис, Качергюс, Найнис

МПК: B27H 5/02

Метки: бочек, набора, остовов

...его нижней ветвьюго подпружиненной направляющей и установ. ленными на его входе рычажной заслонкой, а на выходе - стрелочным пере"." ключателем, а датчики и фиксаторы25 размещены над дополнительным транспортером и смещены относительно друг друга на длину окружности набираемого остова бочки.На Фиг. 1 изображена схема предлагаемого устройства," на фиг. 2- схема перемещения комплекта клепоЖ в Формирующий механйзм; на фиг. 3 схема взаимного расположения клепок при их подборе.Устройство для набора остовов 35 бочек включает транспортер 1 для подачи клепок 2, механизм подбора клепок 3 с датчиками 4 и фиксаторы 5. При этом механизм подбора клепок 3 выполнен в виде дополнительно установленного транспортера 6 с расположенной под его нижней...

Номер патента: 1080145

Опубликовано: 15.03.1984

Авторы: Беляускас, Жидонис, Пранцулис, Светикас, Яфетас

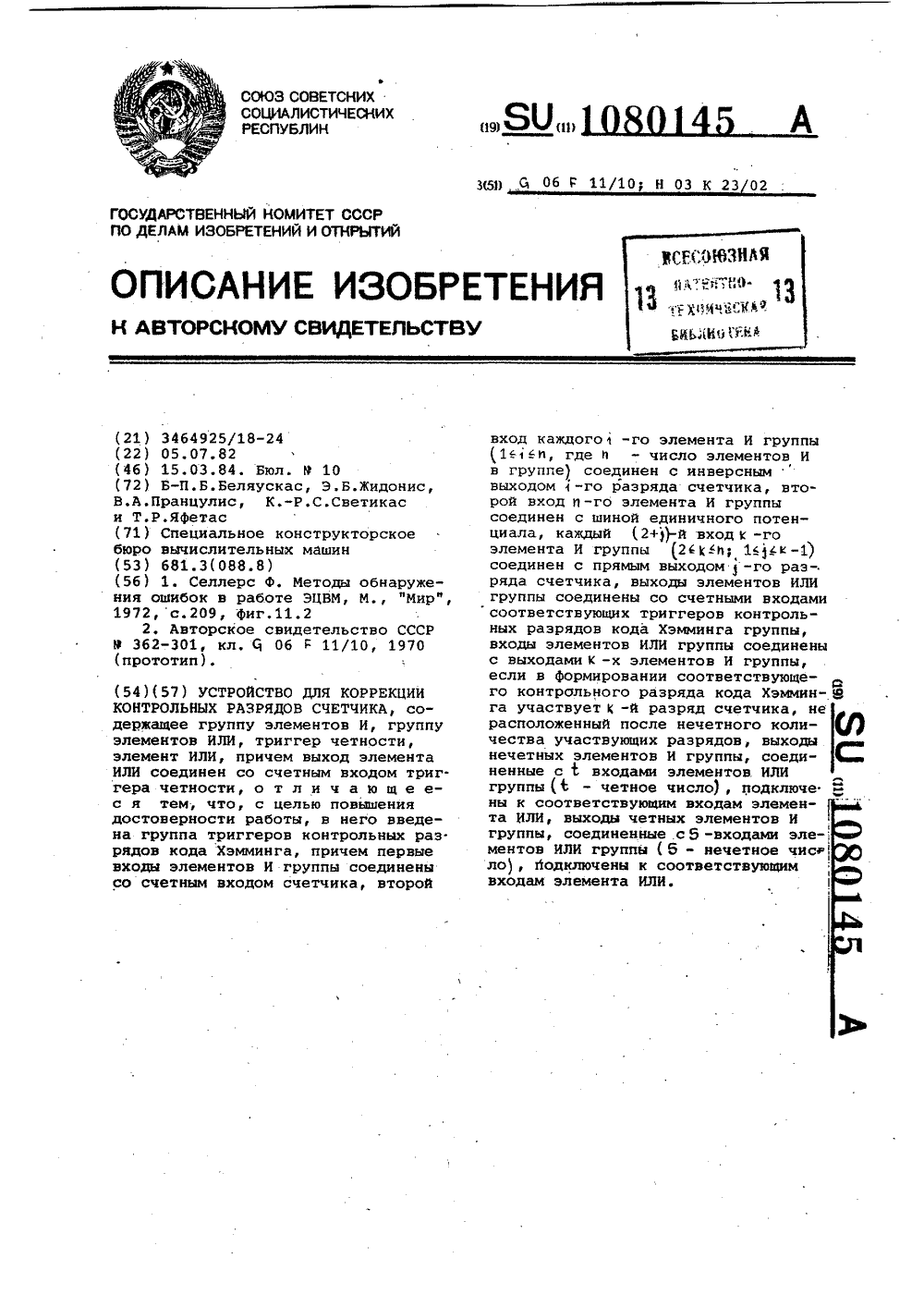

МПК: G06F 11/10

Метки: контрольных, коррекции, разрядов, счетчика

...если в формированиисоответствующего контрольного разряда кода Хэмминга участвует К-й разрядсчетчика, не расположенный посленечетного количества участвующихразрядов, выходы нечетных элементовИ группы, соединенные с 1 входамиэлементов ИЛИ группы 1 - четноечисло), поключены к соответствующимвходам элемента ИЛИ, выходы четныхэлементов И группы, соединенные с5-входами элементов ИЛИ группы (5 -нечетное число), подключены к соответствующим входам элемента ИЛИ.На чертеже приведена структурнаясхема устройства для коррекции контрольных разрядов восьмиразрядногосчетчика.Устройство содержит группу элементов И 1-8, счетчик 9, счетныйвход 10 счетчика 9, группу элементов ИЛИ 11-14, группу триггеров15-13 контрольных разрядов кодаХэмминга, элемент...

Номер патента: 1078250

Опубликовано: 07.03.1984

Авторы: Акстинайте, Вичюлис, Жидонис, Лангас

МПК: G01F 11/34

Метки: дозирования, сыпучих

...установлены с возможностью выступа над рабочей поверхностью карусели.На чертеже схематически изображено устройство для доэирования сыпучих материалов, аксонометрия.Устройство имеет вертикальный цилиндрический бункер 1 с крыльчаткой 2 в нижней части, карусель 3 и неподвижное основание 4, Б карусели 3 выполнены концентрично расположенные отверстия 5, в которых смонтированы мерные стаканы б с днищами 7 и штоками 8. Карусель 3 расположена эксцентрично относительно оси бункера 1 таким образом, что часть мерных стаканов б находится под бункером 1, а часть выходит эа пределы и перемещается между лопастями крыльчатки 2. В основании выполнено отверстие 9 для сброса доэируемого материала,Устройство работает следующим образом. Сыпучий...

Номер патента: 1074769

Опубликовано: 23.02.1984

Авторы: Жидонис, Стаситис

МПК: B65B 35/20

Метки: ориентированной, подачи, рядами, штучных

...образом.Оно осуществляет следующие периодические операции: накопление штучных изделий 2 в один ряд на подающем транспортере 1, передачу упомянутого ряда, состоящего из определенного числа изделий 2, на промежуточный транспортер 3, скопление партии изделий 2 на последнем, передачу партии изделий 2 на накопитель 4 с одновременной перестановкой расстояний междурядами изделий 2.Поршень гидроцилиндра 14 начинает перемещаться и приводит во вращательное движение рычаг 13. Последний сообщает перемещение каретки 5 к рейке 15. Перемешение каретки 5 способствует уменьшению длины промежуточного транспортера 3.При этом пластинка 11, неподвижный ролик 12 и ролик 7 образуют компенсационную петлю для транспортирующего органа 6.Поскольку барабан 9...

Номер патента: 979136

Опубликовано: 07.12.1982

Авторы: Диджекас, Жидонис

МПК: B29C 27/02

Метки: пленок, полимерных, сварки, термоимпульсной

...18 остаются сжатыми между нагревательным элементом 2 и амортизируецей прокладкой 6 прижима 5 до окон - йаикя формирования и охлаждения шва, оосле чего отключается вакуум, прижим 5 отводится от основания 1, а трубки 8-11 поворачиваются в исходное положение.Изобретение позволяет получить нвдежные и качественные швы при упаковке вязких, полужидких и жидких материалов в пакеты из полимерного рукава с полным использованием полезного объема пакетов. В свою очередь, рщиональное использование объема пакетов позволяет добиться экономии пленочного полимерного материала. Формула изобретения Устройство для термоимпульсной :сеарки полимерных пленок, содержащее Фйонтированные на основании нагревательный элемент, выполненный в виде злэктропроводной...
