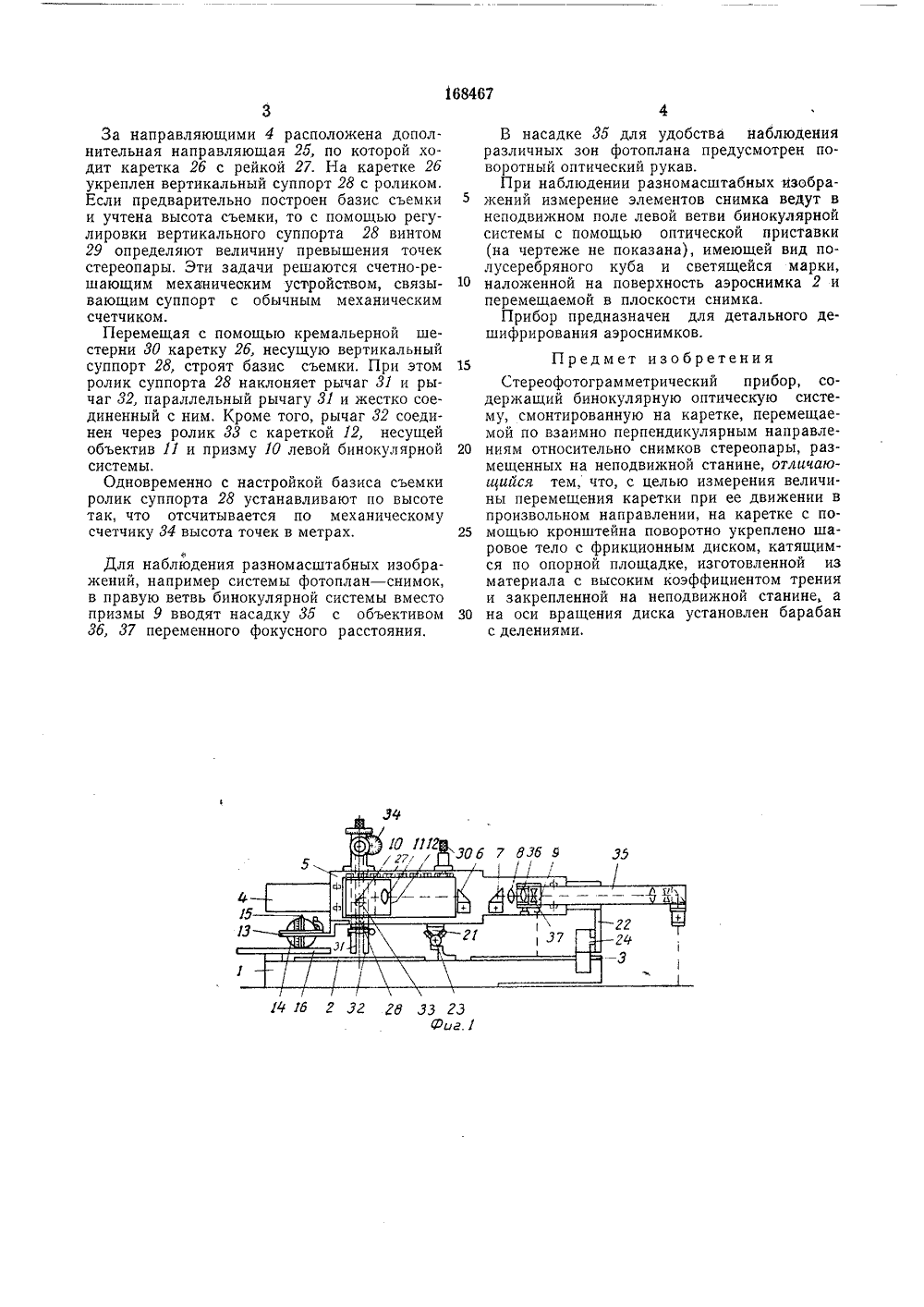

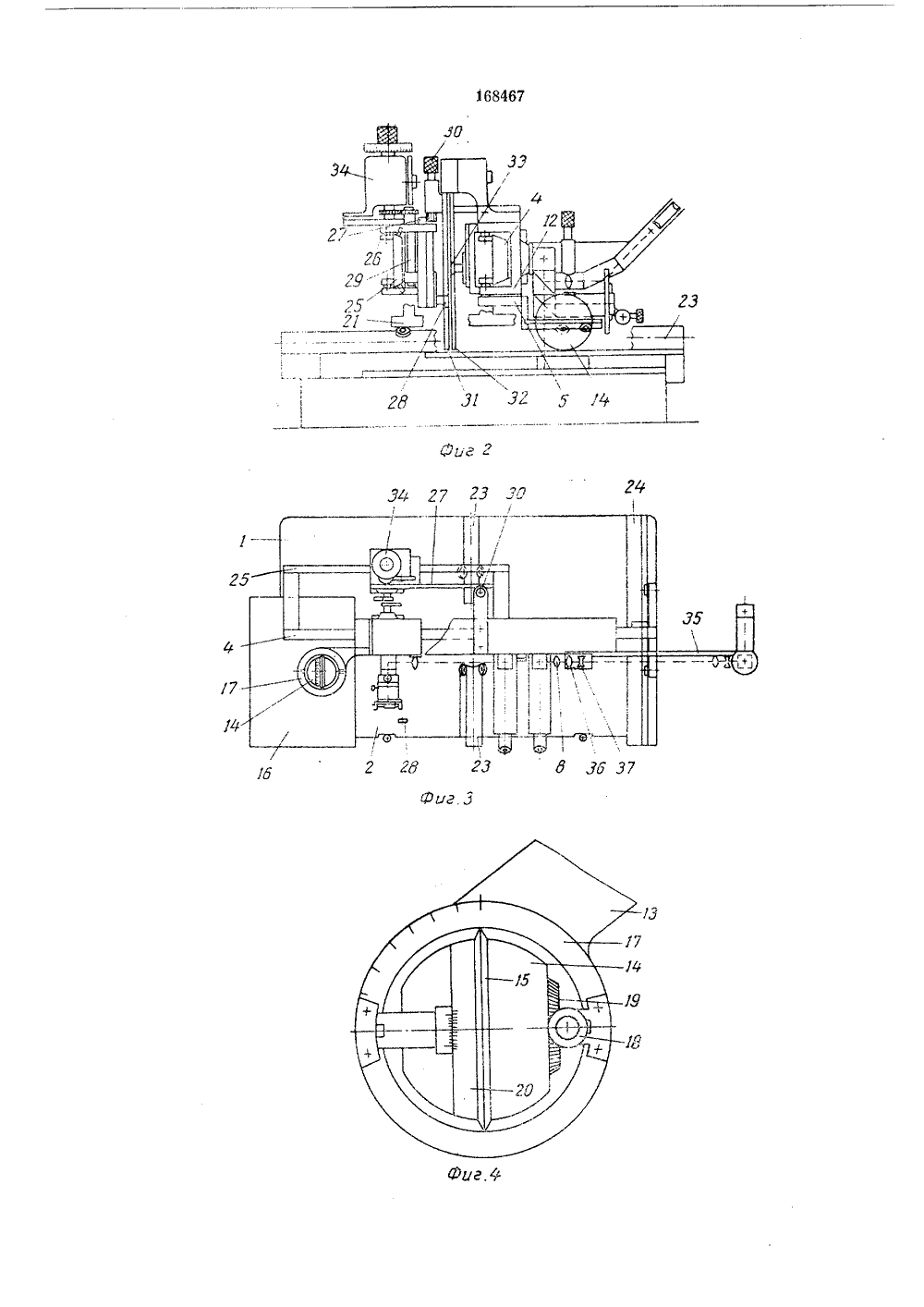

Союэ СоветскихД ЯА Я Я Социалистицеских РеспубликИ 30 БРЕТЕ Й ИЙ ЯТОРСКОМУ СВИДЕТЕЛЬСТВУЗависимое от авт, свидетельсЗаявлено 22.Х 11.1963 ( 87329 с присоединением заявкикый ПриоритетедемииОпубликовано 18.11.1965. Бюл,СССР МПК 6 01 Гоеудэротве комитет по изобрете и открытий: 528,77 етень Ь 88,8) Дата опубликования описания 4.П 1.1965 АвторизобретенЗаявитель ышев РЕОФОТОГРАММЕТРИЧЕСКИЙ ПРИБО На фиг, 1 изоб ма предлагаемог фиг. 2 - то же вид сбоку; на ф фиг, 4 - механ альная схеспереди; намасштабе, сверху; на каретки. пажена принципо прибора, впдв увеличенном1 г. 3 - то же, впдзм перемещения одписная груп Известны стереофотсграмметрические приборы с бинокулярной оптической системой, размещенной на каретке, которая перемещается по взаимно перпендикулярным направлениям относительно снимков стереопары, смонтированных на неподвижной станине.Недостатком приборов является сложность измерения элементов счимка, произвольно сориентированных относительно координатных осей, Такие измерения прогодятся при дешифрировании в процессе определения длин оврагов, домов в населенных пунктах и т. и.В предлагаемом приборе на каретке, с целью измерения величины ее перемещения в произвольном направлени 1 с помощью кронштейна поворотно укреплено шаровое тело с фрикционным диском, который катится по опорной площадке, изготовленной из материала с высоким коэффициентом трения и закрепленной на неподвижной станине прибора, Причем на оси вращения диска установлен бараоан с делениями. Так механизм перемещения каретки сочленен с измерительным устройством. На станине 1 с нижним освешением расположены аэроснимки 2 и 8 стереопары. Над ними пс направляющим 4 перемещается оснсвна 11 каретка О бинскулярнои Оптическси системы, образованной призмами б, 7, объектпвом 8 и призмой 9. Призма 10 и объектив 11 левой ветви бинокулярной системы размещены на дополнительной каретке 12, передвигающейся совместно с кареткой 5 по направляющим 4.При помощи кронштейна 18 к основной каретке 5 прикреплено шаровое тело 14 с фрикЦиснным диском 15, лежа 1 цим на площадке 1 б, жестко установленной на станине. Площадку покрывают резиной или другим подобным материалом. Шаровое тело с фрикционным диском укреплено в азимутальном кольце 17 (см. фиг. 4). Задавая ту или иную орпентиоовку кольца 17 и приводя во вращение шаровое тело 14 с помощью приводной шестерни 18, находящейся в зацеплении с ше стерне.". 19 на оси шарового тела, подвижную каретку прибора перемеща 1 от в нужном направлении. Величина перемещения фиксируется на барабане 20 с делениями, смонтированном на оси шарового тела с диском. Направля 1 сц 1 ис 4, пс которым движется каретка 5, закреплены на кронштейнах 21 и 22 и, в свою очередь, перемещаются по направляю- щ168467 Я 16 2 32 Гд 33 23Фиг. 1 3За направляющими 4 расположена дополнительная направляющая 2 б, по которой ходит каретка 2 б с рейкой 27. На каретке 2 б укреплен вертикальный суппорт 28 с роликом. Если предварительно построен базис съемки и учтена высота съемки, то с помощью регулировки вертикального суппорта 28 винтом 29 определяют величину превышения точек стереопары, Эти задачи решаются счетно-решающим механическим устройством, связывающим суппорт с обычным механическим счетчиком.Перемещая с помощью кремальерной шестерни 30 каретку 2 б, несущую вертикальный суппорт 28, строят базис съемки. При этом ролик суппорта 28 наклоняет рычаг 31 и рычаг 32, параллельный рычагу 31 и жестко соединенный с ним, Кроме того, рычаг 32 соединен через ролик 33 с кареткой 12, несущей объектив 11 и призму 10 левой бинокулярной системы.Одновременно с настройкой базиса съемки ролик суппорта 28 устанавливают по высоте так, что отсчитывается по механическому счетчику 34 высота точек в метрах. Для наблюдения разномасштабных изображений, например системы фотоплан - снимок, в правую ветвь бинокулярной системы вместо призмы 9 вводят насадку 3 б с объективом 3 б, 37 переменного фокусного расстояния. В насадке 35 для удобства наблюденияразличных зон фотоплана предусмотрен поворотный оптический рукав.При наблюдении разномасштабных изображений измерение элементов снимка ведут в неподвижном поле левой ветви бинокулярной системы с помощью оптической приставки (на чертеже не показана), имеющей вид полусеребряного куба и светящейся марки, 10 наложенной на поверхность аэроснимка 2 иперемещаемой в плоскости снимка.Прибор предназначен для детального дешифрирования аэроснимков. Предмет изобретенияСтереофотограмметрический прибор, содержащий бинокулярную оптическую систему, смонтированную на каретке, перемещаемой по взаимно перпендикулярным направле ниям относительно снимков стереопары, размещенных на неподвижной станине, отличаюиийся тем, что, с целью измерения величины перемещения каретки при ее движении в произвольном направлении, на каретке с по мощью кронштейна поворотно укреплено шаровое тело с фрикционным диском, катящимся по опорной площадке, изготовленной из материала с высоким коэффициентом трения и закрепленной на неподвижной станине а 30 на оси вращения диска установлен барабанс делениями,
