Степанович

Номер патента: 1838210

Опубликовано: 30.08.1993

Авторы: Гарбарчук, Степанович, Федевич, Шлосберг

МПК: B65D 85/40

Метки: футляр, часов

...на нем ством съемных опор держатель из й пластмассы с элементами для фикнескольких пар часов, 1 з.п. ф-лы, 2 установлены вилкообрэзные опоры 4 держателя 5. На противоположной стороне основания 3 при помощи фиксатора 9 размещена дополнительная крышка 10.Йэобретение осуществляют следующим образом.Крышку 1, зафиксированную фиксатором 2, снимают с основания 3. Держатель 5 сжимают и вилкообразные опоры 4 устанавливают в удлиненные пазы 8, при этом вилкообразные опоры 4 разжимаются и фиксируют держатель 5 в основании 3, после чего часы 7 устанавливают на элементы 6 для фиксации часов, затем крышку 1 фиксируют на основании 3. Дополнительную крышку 10, зафиксированную фиксатором 9, снимают с основания 3 и упаковывают в нее ремни,...

Номер патента: 1825741

Опубликовано: 07.07.1993

Авторы: Клишина, Мельничук, Николенко, Розенталь, Степанович, Худяков

МПК: B29C 35/02, B29D 22/00

Метки: надувных, оболочек, пресс-форма, термообработки

...может быть выполнен в виде пружины 4 (фиг,1).В качестве упругого элемента целесообразно использовать также гибкую оболочку 5 с подводом 6 сжатого воздуха (фиг,2), А если гибкую оболочку 5 выполнить в виде сильфона 7, гофры которого расположеныперпендикулярно к направлению перемегцения элемента 3 (Фиг,3), то раздвижность рабочей полости увеличится эа счет складывания упругого элемента.Уроме того. если на нерабочей поверхности формообразующео элемента 3 (фиг,4) закрепить пластину Я и направить в торцевой гофр сильфона 7, то после подачи с;катого воздуха в изготавливаемую оболочку и сильфон 7, Формующая полость наряду с максимальной раздвижностью приобретает способность изменять габариты полости беэ перекосов.Пресс-Форма работает...

Номер патента: 1797085

Опубликовано: 23.02.1993

Авторы: Степанович, Федевич, Шлосберг

МПК: G01C 11/00

Метки: очки-часы

...линзы 5 размещена под углом к оптической оси 7 очковыхлинз 2.Изобретение осуществляют следующимобразом,Изображение времени с индикаторавремени 4 проецируется на двояковыпукявляется упрощеышении удобства ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССРГОСПАТЕНТ СССР)(57) Использование; производство часов и очков. Сущность изобретения: оправа очков и корпус часов отлиты иэ прозрачного полимера цельным блоком, информационное окно индикатора выполнено в виде линзы, при этом ось часов наклонена по отношению к оси очков. 2 ил. оторая является информаци- з индикатора времени 4, и счисредственно путем поднятия выпуклую линзу 5, вследствие ческая ось б двояковыпуклой щена под углом к оптической линз 2. Формула изобретенияОчки-часы, содержаиие...

Номер патента: 1770679

Опубликовано: 23.10.1992

Авторы: Степанович, Шестов

МПК: F22B 33/18, F23D 11/00

Метки: агрегат, котельный, работы

...осуществляется водой, поступающей из водяной рубашки, одетой на соплофорсунки,Циркуляция воды осуществляется засчет ее подачи иэ обратного трубопровода 10системы отопления в межрубашечное пространство, подогреватель и далее в подающий трубопровод системы отопления. Приэтом тепловую энергию для подогрева топлива получают за счет "изъятия вредного 15тепла" с поверхности сопла, что практически исключает обгорание сопла, Подогревтоплива позволяет с помощью прибораотопления автоматически снижать расходтоплива в зависимости от температуры тепдоносителя в системе отопления, Заявляемая установка датчиков позволяет снизитьпогрешности регулирования.Таким образом, заявляемое техническое решение соответствует критерию "новиэна",При изучении других...

Номер патента: 1770024

Опубликовано: 23.10.1992

Авторы: Гаюн, Жарков, Опарина, Перевозкин, Славгородский, Степанович

МПК: B22C 5/00

Метки: выплявляемым, карьерных, моделям, песков, подготовки, форм

...исследований представлены в табл,2.Как видно из табл.2, пески различныхкарьеров в разной степени заражены гаэово-жидкими включениями.В приведенных карьерах количестводефектных зерен колеблется от 8 до 16 ,Между тем, именно эти зерна снижаютпрочность керамических оболочек и являются причиной брака литья. Устранение этихзерен и является задачей активации,В испытаниях расстояние от сопла разгонной трубы до металлической стенки бункера было 50,100,150,200,250 мм, а скорость длякаждого расстояния - 9.10,14,16,17,25 м/с.Данные таблицы 2 показывают. что прирасстоянии до экрана до 100 мм независимоот скорости разгона. активация практическине происходит. Количество зерен, имеющихгазово-жидкие включения меняется незначительно, Это вызвано...

Номер патента: 1756574

Опубликовано: 23.08.1992

Авторы: Николенко, Розенталь, Рудой, Степанович

МПК: E21D 15/48

Метки: длинномерных, крепления, оболочек, пневматических, шахтных

...цилиндрической оболочке (фиг.З). На фиг,4 йечиоаетсяполная затяжка кровли над ря показано взаимодействие оболочек при выдом, что приводит к отслоению ложной полнении концов муфт в виде петель.кровли, Крометого, ряды длинномерных Для крепления в ряд длинномерные оболочек с сужениями не могут использо- . оболочки 1 разворачивают, располагают по: ваться для ограждения призабойного про- следовательно по продольной оси и состыстранства от закладочного массива. 30 ковывают. Патрубки 2 соединяют фланцамиЦелью изобретения является повыше болтами с гайками 4. Стыковка оболочекние надеЖности крепления кровли за счет путем соединения муфт 5 крепежными элеувеличения коэффициента затяЖки,ментами 7 производится так, чтобы патрубДля достижения...

Номер патента: 1698440

Опубликовано: 15.12.1991

Авторы: Галянин, Гудзь, Духновский, Николенко, Розенталь, Степанович

МПК: E21C 41/28

Метки: кровлей, лавой, отработке, пласта, уступной, формы

...от откаточного штрека к вентиляционному. Мягкие оболочки, плотно охватывающие своей внутренней поверхностью цепь тягового органа, выворачиваются и перемещаются с подпаром в направлении движения рабочей ветви тяго- його органа. Движение мягких оболочек прекращается выключением привода 4, ког. да все оболочки из нижележащего уступа переместятся в смежный с ним вышележащий уступ (показано сплошной линией). При этом мягкие оболочки из верхнего уступа выходят на вентиляционный штрек, отсоединяются от рабочей ветви цепного тягового органа и поступают на осмотр и текущий ремонт. В то же время в нижнем уступе "устанавливают очередной комплект мягких оболочек и оборудования для их передвижения. После. перемещения мягких оболочек из...

Номер патента: 1682586

Опубликовано: 07.10.1991

Авторы: Гродзинский, Гуренко, Николенко, Розенталь, Степанович

МПК: E21D 23/00

Метки: длинномерных, крепях, оболочек, устранения, утечек

...элементов 2, привязывая их к стенкам 3 с соседними оболочками. Для лучшей герметизации на поврежденное место может быть наложен пластырь 4. После(57) Изобретение относится к горному делу и может быть использовано при устранении утечек в длинномерных оболочках крепей, Цель - сокращение времени и трудоемкости работ по устранению утечек. При обнаружении повреждения водной издлинномерных оболочек ее разворачивают вокруг оси, располагая поврежденный участок параллельно боковым породам. Затем изгибают в плоскости пласта с наложением целой части на поврежденную и фиксируют в таком положении при помощи гибких элементов. Затем оболочки заол няют воздухом, повышая его давление до рабочего. При повреждении крайней оболочки ее иэгибают...

Номер патента: 1677332

Опубликовано: 15.09.1991

Авторы: Витька, Гродзинский, Гуренко, Духновский, Зиновенко, Николенко, Розенталь, Степанович

МПК: E21D 23/00

Метки: комплекс, крутых, оборудования, отработки, пластов, угольных

...на венти ,ляционном и откаточном штреках не показано). Рабочий орган 3 закреплен на комбайне 1 и барабане лебедки, расположенной на вентиляционном штреке, Предохранительный тяговый орган 4 одним 25 концом также закреплен на барабане лебедки, расположенной на вентиляционном штреке, а другим концом соединен с монтажным рядом 6 длинномерных оболочек, который другим концом подсоединен к кор пусу комбайна 1 со стороны вентиляционного штрека и является продолжением предохранительного тягового органа 4 в лаве. Энергопровод 2 комбайна 1 подключен к энергосети вентиляционного штрека и 35 размещен внутри длинномерных оболочек монтажного ряда 6. Энергопровод 2 комбайна 1 может быть выполнен по длине большим, чем длина монтажного ряда 6...

Номер патента: 1661225

Опубликовано: 07.07.1991

Авторы: Горшков, Домбровский, Каширин, Русин, Степанович

МПК: C21D 1/78

Метки: культиватора, лап, наплавленных, термической

...охлаждающего устройства для регламентированного спрейерного воздушного раздельного охлаждения нагреваемых зон лезвия и носка лапы до 250 С в течении 1,3 с. Давление воздушной составляющей среды 0,8 атм, Закалка лапы осуществляется перпендикулярным направлением охлаждающей среды к закаливаемым поверхностям с автоматическим включением и отключением процесса охлаждения, Затем лапа подается на транс1661225 Вид оцениваемого парамета износостойкостиЛапы Уменьшение величины износаСтрельчатые(С) Линейный износ по носку(5,3-12,5 мм)Э,(26,5 - 34,7 мм )С Линейный износ по ширинекрыла Линейный износ по сечению крыла Изменение толщины лезвия( самоэатачиваемость) Средний износ по массе Среднестатистический линейный износ по длине(3,1 мм) Э...

Номер патента: 1602912

Опубликовано: 30.10.1990

Авторы: Айзенберг, Букин, Курков, Смышляев, Степанович

МПК: D21F 1/02

Метки: полотна, формования

...Более крупные тяжелые частицы (харакКак показали эксперименты при сочета 35 нии процессов перемещения потока суспен 40 45 50 держании частиц во взвешенном состоянии, Для предотвращения оседания массы приводится во вращение турбулизатор 11. Затем масса поступает в отверстия 7, где она успокаирается и равномерно распределяется, а неразделенные частицы, образовавшие отдельные флокулы, скатываются обратно в зону перемешиваиия за счет соответствующего уклона осей отверстий, Основиой поток массы отдельными струями поступает на наружную поверхность вертикальной стенки 6, скользит по ней, образуя по мере движения сплошную пленку,После соприкосновения струи, скользящей по стенке 6, с имеющимися уже на сеточном столе слоем жидкости движение ее...

Номер патента: 1599243

Опубликовано: 15.10.1990

Авторы: Касухина, Моисеенко, Николенко, Розенталь, Степанович

МПК: B29D 24/00, B29D 29/00

Метки: мягких, оболочек, тороидальных

...оболочки,11 осле соединениякромок стравливаютвоздух из оболочки 6 и извлекают ееиз тороидальной оболочки 5, 45П р и м е р 1. В качестве рукавнойзаготовки 1 используют мягкий герме"тичный рукав диаметром 0,8 м, длина которого без учета запаса на нахлест вдвое больше длины тороидальной оболочки, Выворачивают наружукромки 2 и 3 рукавной заготовки 1 иперемещают их навстречу друг другус образованием нахлеста 4, В цент"ральное отверстие тороидальной заготовки 5 вводят эластичную цилиндрическую оболочку 6 диаметром 0,85 м,Вывернутые кромки рукавной заготовки промазывают клеем и заполняют цилиндрическую оболочку б сжатым воздухом под давлением 20 кПа, После соединения кромок стравливают воздух изцилиндрической оболочки и извлекают/ее...

Номер патента: 1492043

Опубликовано: 07.07.1989

Авторы: Агранат, Васильев, Горячий, Коденко, Кузьмин, Мельничук, Романенко, Саратикянц, Старосельский, Степанович, Ханатов, Чичкан, Юргилевич

МПК: E21C 27/02

Метки: комбайн, крутых, пластов, тонких, угольный

...при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 шесисс:. идежцостц ц ремоцтоиригодцости комбайнаНа чертеже изображен комбайн, общий нид. 10Привод угольного комбайна состоит из исполнительного органа, выполненного в ниде дн х режугих барабанов 1 и 2, расположенных ца концах корпуса 3 симметрично относительно попереч ной плоскости 4 симметрии комбайна, редукторов привода, содержащего левую 5 и правую 6 кинематцческие трансмиссии, поворотных рукоятей 7 и 8; двигателей 9 и 1 О, привода 11 на соса, насоса 12, фильтра 13, переходника 14, пульта 15 управления, гидро - цилиндров 16 и 17, маслопроводон нагнетания 18 и слива 19, маслопроводов гидроцилиндрон...

Номер патента: 1474263

Опубликовано: 23.04.1989

Авторы: Витька, Зиновенко, Ильин, Николенко, Остапенко, Розенталь, Степанович

МПК: E21C 41/18, E21D 19/00, E21D 23/08 ...

Метки: крепи, крутых, отработке, передвижения, пластов, пневматической, угольных

...фвентиляционномопоре 4 такимконцов ряда 2 комбайна 1 после выемки посте с ним опускают в прианство ряд 2 опускной пневпи из длинномерных оболоа его нижний конец раструенным на опоре 4 (фиг. 1). и очистного забоя отсосдина 1 ряд 2 крепи и опорх 4 Подсоединяют нижний патосистемы ряда крепи к матого воздх ха Концы ряда 2 иксируют соответственно наи откаточном штреках и на образом. что точки фиксации и продольная ось раструба 31474263 В=а+ формула изобретения находятся на расстоянии от угольного забоя, зависящем от мощности пласта и определяемом из соотношения Расстояние 1 (фиг. 3) складывается из двух величин: задаваемого расстояния для прохода выемочной машины, являющегося постоянной величиной, обуславливаемой конструкцией выемочной...

Номер патента: 1446321

Опубликовано: 23.12.1988

Авторы: Александров, Друпов, Кочегарова, Малюга, Николин, Степанович

МПК: E21D 11/10

Метки: выбросоопасных, выработок, кровлей, обрушения, пластах, предотвращения, пройденных, угля

...все подготовительные операции, необходимые для заполнения верхней полости 4 быстротвердеющей: смолой. Предварительно должно быть измерено предельно допустимое времен ное сопротивление сжатию угля Йс, .Затем подбирают быстротвердею- " щую смолу, у которой временное сопротивление изгибу б , больше временного сопротивления сжатию угля 6, 1. 45 Для этого используют, например, смолу нКомпаунд-УП - 6-103",Заполнение смолой производится не на всю длину верхней полости. Заполняется только та ее часть, которая 50 находится над контуром кровли будущего промквершлага 3, на 5 м за проектным контуром (по направлению к следующему промквершлагу), и на 5 м до проектного сечения промквершлага. Заполнение верхней полости смолойобеспечивает создание...

Номер патента: 1400680

Опубликовано: 07.06.1988

Авторы: Аникеев, Васютинский, Мананкова, Паников, Степанович, Усенко

МПК: B21B 21/00

Метки: многопроходной, прокатки, труб, холодной

...заготовку из двухфазного металла подвергают, например,холодной прокатке на стане ХПТР, после чего от полученной передельнойтрубы (от трех труб партии или 37труб) отрезают патрубки длиной 20 мми из каждого патрубка изготавливаютобразец размерами 20 х 10 мм для рентгеновского анализа, Анализ осуществляют с помощью рентгеновской установки. Предварительно протравленный 20по толщине на О, 1 мм образец в вертикальном положении помещают в центрекамеры установки и облучают Ре-излучением. По ширине интерференционныхлиний, записанных на диаграммную лен ту, с помощью ионизационного счетчикаопределяют относительную величину напряжений второго рода,При наличии в образце напряженийвторого рода (напряжений в зернахметалла) передельную трубу...

Номер патента: 1347999

Опубликовано: 30.10.1987

Авторы: Княжанский, Кучук, Маймур, Степанович, Сулименко, Шабля

МПК: B07B 1/46

Метки: грохот

...- расстояние между порогами 7, с - ширина порогов 7 ( подбирается в каждом конкретном случаеиз условия достижения их износостойкости, равной периодам между ремонтами грохота) .В соответствии с принятыми обозна;ниями предлагаемые типоразм ры гро- З 0хота равны: Ь = (0,5-12) 1;а = (0,1 -1,0)1. и В ), 0,051 .На фиг.1 предлагаемый грохот изображен при Ь = 3,01; а = 4,51. и В= 0,17, 35Минимальное расстояние между порогами 7 не должно быть менее 0,05 длины грохота. В противном случае усложняется монтаж и эксплуатация грохота без повышения эффективности грохочения.Принцип работы предлагаемого грохота заключается в следующем.При вибрации на просеивающей поверхности 1 происходит расслоение материала с выделением в нижнюю часть слоя мелких...

Номер патента: 1321609

Опубликовано: 07.07.1987

Авторы: Витька, Калечиц, Мельничук, Николенко, Розенталь, Смирнов, Степанович

МПК: B29C 65/54, B29D 22/00

Метки: выпуклыми, концевыми, оболочек, сборки, участками

...и защитным слоем снаружи и разрезают на отрезки длиной 10-30 м, образуя таким образом центральную цилиндрическую часть 1 оболочки. На внутреннюю поверхность части 1 на длине 0,1-0,2 м от торцов наносят слой клеящего вещества в виде, например, двадцатипроцентного раствора натурального каучука в бензине. Таким же слоем одновременно покрывают заранее изготовленные обрезиненные снаружи концевые участки в виде полых сфер 2 и 3 с заделанными в одной из их торцовых поверхностей . штуцерами 4 для подвода рабочей сре 10 15 20 55 25 30 35 40 45 ды, например сжатого воздуха. Устанавливают сферы 2 и 3 в центральнуючасть 1 оболочки, Затеи через штуцер4 заполняют оболочки сжатым воздухоми создают в них избыточное давление0,1 МПа, величину...

Номер патента: 1318691

Опубликовано: 23.06.1987

Авторы: Ефентьев, Кулаков, Немчинов, Николенко, Огорелков, Степанович

МПК: E21D 23/00

Метки: безразгрузочная, крепи, секция

...2 основаниями, принуждая их передвигаться в направлении действия ударов. Благодаря размещению пневмоударных двигателей б в опорных втулках 9 упрощается их закрепление в опорных кбнусах 7, а прикрепление последних к основаниям 1 и 2 посредством дополнительных опорных ребер 8 более надежное. Шарнирное соединение верхнего 1 и нижнего 2 оснований между собой завальным 3 и дополнительно введенным забойным 4 ограждениями,состоящими, например из щитов,предотвращает опасность разворота оснований 1 и 2 в противоположных направле. ниях из-за неодинаковой работы.Для отключения пневмоударных двигателей б в крепи поцвижная штанга 10 должна упираться в грудь забоя и передвигаться назад, сжимая возвратную пружину 12. При этом гребень 13 подвижной...

Номер патента: 1315611

Опубликовано: 07.06.1987

Авторы: Витька, Духновский, Зиновенко, Ильин, Николенко, Остапенко, Розенталь, Степанович

МПК: E21C 41/00

Метки: крепи, монтажа, пневматической

...блок3. При выходе из неподвижной направпоследних,3 13156ляющей втулки 5 первого торца длинномерной оболочки 1 к нему крепят одиниз концов гибкого элемента 7, навитого на наружную поверхность направляющей втулки,При дальнейшем поступательном движении длинномерной оболочки через обводной блок 3 в очистный забой гибкийэлемент 7 стягивается с наружной поверхности неподвижной направляющей 1 Овтулки 5 и, совершая движение по винтовой линии, навивается на поверхность сложенной в жгут оболочки,фиксирует ее в таком положении и препятствует возврату оболочки из сложенного положения в первоначальное(распрямлению), После спуска длинномерной оболочки в очистный забой оназаполняется сжатым воздухом. При повышении избыточного давления воздуха 2 Ов...

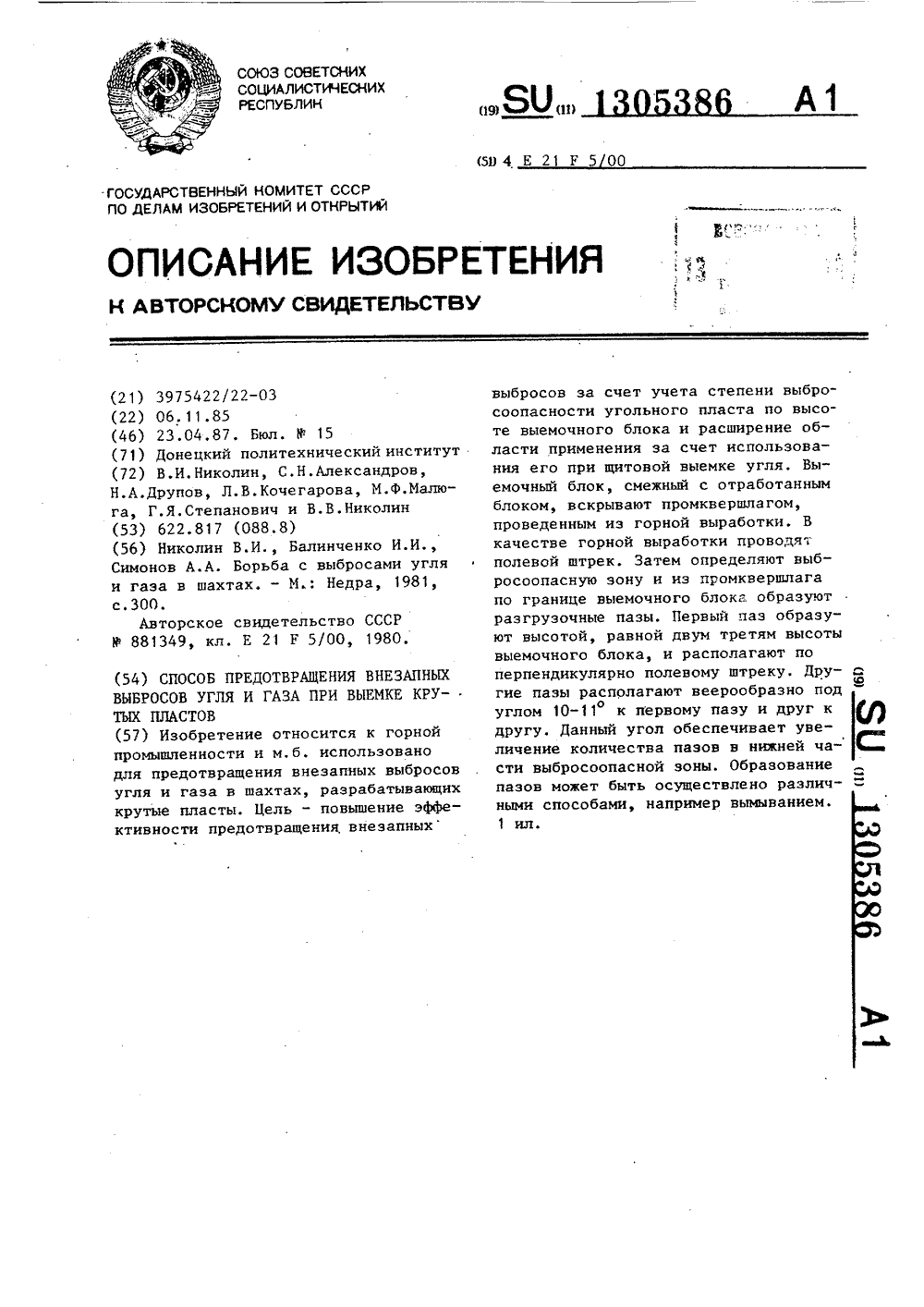

Номер патента: 1305386

Опубликовано: 23.04.1987

Авторы: Александров, Друпов, Кочегарова, Малюга, Николин, Степанович

МПК: E21F 5/00

Метки: внезапных, выбросов, выемке, газа, крутых, пластов, предотвращения, угля

...15Способ осуществляют следующим образом.Выемочный блок 1 угольного пласта,смежный с отработанным блоком 2,вскрывают промквершлагом 3, которыйпроводят из полевого штрека 4 и располагают на расстоянии не менее 5 мот угольного пласта.В блоке 1 выделяют выбросоопаснуюзону 5, расположенную на расстоянии25не менее 25 м от отработанного блока2 по простиранию пласта и высотой неменее 2/3 высоты выемочного. блока.Научными исследованиями и опытомразработки выбросоопасных пластовустановлено, что часть выемочного блока, примыкающая к отработанному блоку, протяженностью 20-25 м по простиранию пласта и в верхней третьей части лавы крутых пластов (на глубинах 35более 500 м) разгружена от горного давления, достаточно дегаэирована и неявляется...

Номер патента: 1283413

Опубликовано: 15.01.1987

Авторы: Гуков, Дудченко, Иванов, Степанович

МПК: E21D 23/08, E21D 23/14

Метки: агрегат, крутых, пластов

...взаимодействующей с ползунами 4, каждый из которых шарнирно соединен с устройством выдвижения и удержания базового элемента, выполненного в виде поворотного в плоскости основания секций 1 водила 5, соединенного другим концом с передней частью основания секции 1. Средняя часть водила 5 через гидродомкрат 6 передвижения базы шарнирно соединена с боковой стороной основания секции . Соединение водила 5 с основанием секции 1 выполнено с возможностью его поворота в плоскости основания и плоскости, перпендикулярной плоскости основания секции 1, посредством шарнира 7. Полэуны 4 посредством пружин 8 и упоров 9 взаимодействуют с завальной направляющей 3 и могут перемещаться вдоль нее, Секции крепи попарно связаны между собой парами поворотных...

Номер патента: 1278463

Опубликовано: 23.12.1986

Авторы: Булат, Дудченко, Зорин, Иванов, Степанович, Ярошевич

МПК: E21C 27/32, E21D 19/00, E21D 23/00 ...

Метки: комплекс, крутых, механизированный, пластов

...собой обычный гидюдомкрат, своими концами связанный с конвейеростругом 4 и рамой 10. В зависимости от длины конвейероструга их может быть установлено несколько. Устройство 7 стабилизации выполнено, например, в виде шарнирного многозвенника, соединяющего раму 1 О и конвейероструг 4 с возможностью его плоскопараллельного перемещения относительно первоначального положения на раме 10. Каждый механизм 8 и 9 подачи представляет собой силовой телескоп, корпус 15 которого снабжен захватами 16, взаимодействующими с направляющей 5 и прикрепленными к нему перпендикулярно к продольной оси распорными гидростойками 13. Выдвижная часть 14 механизмов подачи выполнена прямоугольного или иного сечения, исключающего возможность ее вращения относительно...

Номер патента: 1273542

Опубликовано: 30.11.1986

Авторы: Агранат, Васильев, Горячий, Иванов, Коденко, Локшинский, Маслюк, Мельничук, Старосельский, Степанович, Ханатов, Юргилевич

МПК: E21C 27/02, H01R 24/00

Метки: весьма, комбайн, крутых, пластов, тонких, угольный

...под штепсельный разъединитель, силового кабеля 17, акустического излучателя 18 сигнала и кабельного зажима 19, двух распределительных камер 20 и 21.Работа комбайна и его обслуживание осуществляются следующим обра зом.Для работы в левом забое подвод кабеля 17 осуществляется через прицепное устройство 7, на торце которого установлен кабельный зажим 19 для предотвращения выдергивания кабеля в процессе работы.,Штепсельный разъединитель 11 устанавливают с крышкой 1,6 в гнездо распределительной камеры 21 раструбом вниз, кабель 40 вводят в него петлей снизу (фиг.2), что полностью исключает попадание воды, стекающей по кабелю, во внутреннюю полость разъединителя.Иэ распределительной камеры 21 силовые кояцы кабеля через стандартные...

Номер патента: 1263851

Опубликовано: 15.10.1986

Авторы: Витька, Гродзинский, Зиновенко, Ильин, Николенко, Розенталь, Степанович

МПК: E21C 41/04

Метки: длинными, кровлей, крутых, пластов, разработке, столбами, тонких, угольных

...Формула иэ обретения 1263851Такое увеличение расстояния междуостающимися в выработанном пространстве рядами крепи способствует плавному сближению пород почвы и кровли 5 пласта и повышает эффективность способа управления кровлей плавным опусканием.На чертеже схематически представлена последовательность процесса установки и извлечения рядов пятирядной опускной пневмобаллоннои крепи и очистном забое. Способ осуществляют следующим образом.При подготовке участка для отработки тонкого крутого угольного пласта в выработанном пространстве очистного забоя устанавливают ряды опускной пневмобаллонной крепи, параллел.ные угольному забо;э, и подают в секции крепи рабочее тело под давлением (положение 1). При эксплуатации участка после каждого...

Номер патента: 1250655

Опубликовано: 15.08.1986

Авторы: Булат, Виноградов, Возиянов, Дудченко, Иванов, Курносов, Сафонов, Степанович, Усаченко

МПК: E21D 23/00

Метки: агрегат, выемки, крутых, пластов, угля

...общий вид; на фиг, 2 - разрез А - А на фиг. 1; на фиг. 3 - перфорированная труба, общий вид,Агрегат для выемки крутых пластов угля состоит из механизированной крепи 1 оградительно-поддерживающего типа, выемочной машины 2, гидросистемы 3.Креп ь состоит из отдельных однотипных секций 4, связанных между собой с помощью гидродомкратов 5 передвижки для поочередной передвижки секций по простиранию пласта и гидравлических телескопических штанг 6 для перемещения секций в плоскости пласта. Каждая секция 4 состоит из двух гидравлических стоек 7 двойной раэдвижности постоянного сопротивления, верхняка 8, основания 9 и ограждения 10.Верхняк 8 оснащен силовым гидродомкратом 11 для задавлнвания в пласт перфорированной трубы 12, размещенной в...

Номер патента: 1244305

Опубликовано: 15.07.1986

Авторы: Гребенкин, Дудченко, Иванов, Овчаров, Степанович, Ходос, Ярошевич

МПК: E21C 27/32

Метки: выемочной, направляющая

...для выемочной машины, установленная на механизированной крепи и связанная с выемочной машиной, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Направляющая для выемочной машины включает укрепленные на секциях 1 крепи отрезки труб 2, подвижно соединенные между собой гибким элементом 3 и взаимодействующие с удерживающими элементами выемочной машины в виде ползунов 4. Отрезки труб 2 для обеспечения свободного прохода внутри них ползунов 4 снабжены сквозными продольными пазами 5 и раструбами 6 по обоим концам. Удержание от выпадания из пазов 5 гибкого элемента 3 в виде, например, каната, свободно пропущенного внутри всех отрезков труб 2, подвижно закрепленного на концах направляющей и охватываемого ползунами 4, обеспечивается за счет...

Номер патента: 1241096

Опубликовано: 30.06.1986

Авторы: Николаев, Пичугин, Селезнев, Степанович

МПК: G01N 3/28

Метки: модуля, объемного, отверждения, полимера, процессе

...характеристик механических свойств полимерных материалов. 5Целью изобретения является повышение точности определения объемногомодуля.и удешевление способа.На чертеже показано устройство дляосуществления способа. 0Устройство содержит сильфон 1,закрепленный на основании 2, верхнийторец которого закрыт крышкой 3, закрепленной, например, при помощисвязующего холодного отверждения. Вцентре крышки 3 выполнено отверстие,герметично закрытое пробкой 4, Междуоснованием 2 и крышкой 3 установленыупругие элементы 5 с тензодатчиками(не показаны) для регистрации переме-,20щения крышки 3 относительно основания 2,Способ определения объемного модуля полимера реализуется следующим образом, 23Сильфон 1, закрепленный на основании 2, с установленной на...

Номер патента: 1237773

Опубликовано: 15.06.1986

Авторы: Березин, Евстифеев, Розенталь, Степанович, Шепелев

МПК: E21D 11/10

Метки: опалубка, передвижная, пневматическая, универсальная

...со стороны бетонной смесив зависимости от ее высоты в заопылубной щели конструкция рам ножек 3и верхняков 4 может быть в виде прокатного профиля уменьшающегося сечения от ножек к своду. По этой жепричине и с целью экономии энергиисжатого воздуха может применятьсясекционирование элементов ППК и с жестких металлических полос,3, Опалубка по и, 1, о т л и ч аю щ а я с я тем, что на пневмозлементах закреплены пневмоподъемники иэ эластичного материала. 2помощью ниппельных устройств 6, регулирующей 7 и измерительной 8 арматуры обеспечиваться поддержание различного по высоте выработки давления5 в секциях,Для подъема незаполненной воздухом ППК 1 используются пневмоарки 9и мягкие конические пневмоподъемники 10, прикрепленные к ППК...

Номер патента: 1230993

Опубликовано: 15.05.1986

Авторы: Зайцева, Степанович

МПК: B01D 53/02, C01B 31/08

Метки: адсорбент, акриловых, воздуха, мономеров, соединений

...20 ии, ко 3 гцентра-,цня мономвра в ПВС на входа Са 0,4 мг/л 1 проскоковая концедтрация С 0,05 С а равновесная С д 0,95 Св регенерация паромпроводилась при 120 ас,Составитель Н. СтрогановаТехред М.Ходанич . Корректор С. Шекмар Редактор С. Лисина Заказ 2517/27 тираж 450 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5. Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 1 12Изобретение относится к полуггению адсорбентов на основе активированного угля н может быть использовано в химической промышленности для очистки воздуха от органических веществ, в частности от мономеров акрилового ря. да.Цель изобретения - повышение стабильности динамической...
