Патенты с меткой «микрообразцов»

Номер патента: 278180

Опубликовано: 01.01.1970

МПК: G01N 3/08

Метки: испытаний, механических, микрообразцов

...9 корпуса нагружающего устройства размещен выполненный в виде блока контактов сигнализатор 10 для регистрации установки испытуемого образца в верхний захваг, срабатывающий при повороте механизма подачи образцов.Установка работает следующим образом, Испытуемые образцы закладывают в гнеза диска механизма подачи образцов, взаимодействующего с корпусом нагружающего устройства, осевое перемещение которого ограничивается плитой 11, являющейся одновременно направляющей вала 3, заканчивающегося барабаном с храповыми зубьями. При подаче рабочей среды э сильфон 12 нагружающего устройства усилие передается .поступившему на испытятльную позицию очередному образцу, удлинение которого регистрируется датчиком 13, а нагрузка - датчиком давления....

Номер патента: 652468

Опубликовано: 15.03.1979

Авторы: Авербах, Дуболазов, Кисюк, Кузьмичев, Твердов, Фролов

МПК: G01N 3/08

Метки: микрообразцов, прочности

...захвата и агружения образна имеют низкую сковыполнен в виде соленоида и установленна валу таким образом, что его ось перпендикулярна оси вала.На чертеже приведена схема устроства,Устройство содержит корпус 1, магнит2 с, полюсами 3 и 4, вал 5, рамку 6 собмоткой 7, жестко закрепленную навалу 5 между полюсами 3 и 4, соленоид8, жестко закрепленный на валу 5.Устройство работает следующим образом,Обраэеп 9 подают в предлагаемое устройство, Соленоид 8 захватывает конеп образна 9. В обмотку 7 рамки 6 идет ток, который взаимодействует с магнитным полем магнита 2, нри этом рамка 6 поворачивается на величину, пропорпиональную силе тока в обмотке 7.Вместе с рамкой 6 поворачивается вал 5 с соленоидом 8 и закрепленным в нем конном образна 9, при...

Номер патента: 717613

Опубликовано: 25.02.1980

Автор: Новокшонов

МПК: G01N 3/04

Метки: захват, испытания, микрообразцов

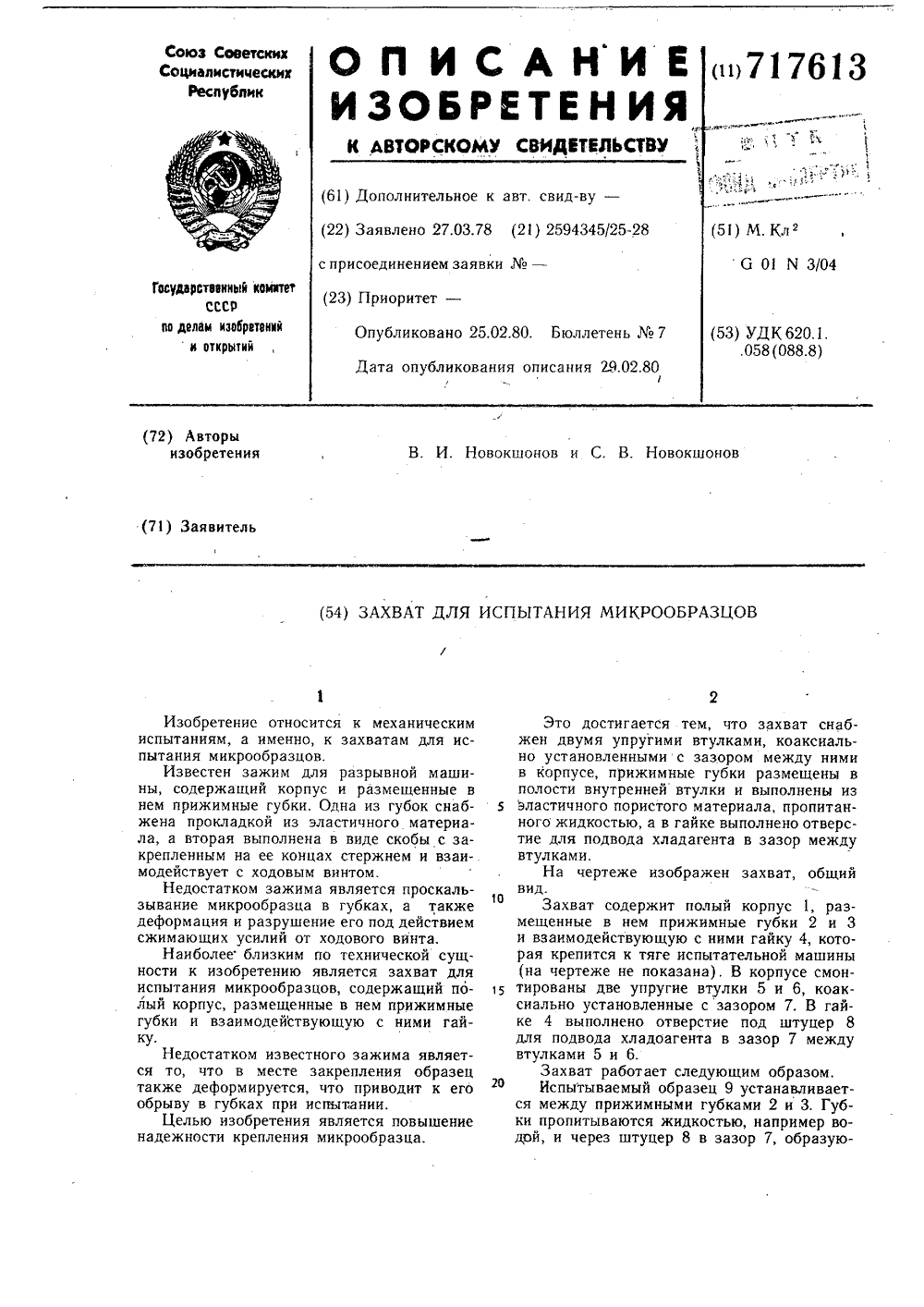

...и размещенные в нем прижимные губки. Одна из губок снабжена прокладкой из эластичного материала, а вторая выполнена в виде скобы с закрепленным на ее концах стержнем и взаимодействует с ходовым винтом.Недостатком зажима является проскальзывание микрообразца в губках, а также деформация и разрушение его под действием сжимающих усилий от ходового винта.Наиболее близким по технической сущности к изобретению является захват для испытания микрообразцов, содержащий полый корпус, размещенные в нем прижимные губки и взаимодействующую с ними гайзображен захват, общий717613 формула изобретения Составитель И. Степанов Редактор А. Морозова Техред К. ШУФрич Корректор Н. Степ Заказ 9830/59 Тираж 1019 Подписное ЦНИ И П И Государственного комитета...

Номер патента: 879376

Опубликовано: 07.11.1981

Авторы: Зенин, Осенков, Щевцов

МПК: G01N 3/08

Метки: испытания, микрообразцов, прочность

...истечения жидкости через зти отверстия. С уменьшением общей площади сечений отверстий 9, которая должна быть меньшеплощади сечения измерительной трубкиа скорость деформирования уменьшается. Имея набор винтов 7 с разной общей площадью сечениЯ отверстий 9, можно регулировать условия нагружения микрообраэцов.Соотношение площадей сечений цилиндра 4 и измерительной трубки 6. определяется размерами испытуемого микрообразца и требуемой точностью измерений. Чем больше разница в сеченияхтем выше точность измерений.Установка работает следующим образом.Испытуемый микрообразец 3 закрепляют в захватах 1 и 2 и нагружают его путем дозированного заполнения жидкостью стакана 13. Усилие через колонки 12 передается поршню 5 и микрообразцу 3. Поршень...

Номер патента: 983500

Опубликовано: 23.12.1982

Авторы: Аверьянов, Василенко, Казанский, Петрова

МПК: G01N 3/04

Метки: закрепления, микрообразцов

...решетки стшава,На фиг. 1 изображено устройство; общий вид; на фвг. 2 - схема расположения3 ОЙЗЬкристаллографических плоскостей сплавазажим ных губок.Устройство для закрепления микрооб-разцов содержит корпус 1 для крепленияустройства к испытательной машине (непоказана), закрепленные на нем держатели 2 и 3 губок 4, охватывающую их скобу 5, с рычагом 6, эксцентрикового типа,регулировочный винт 7 расположенный наскобе 5. Губки 4 выполнены иэ мено Окристаллического сплава Сн=АРИ 1, обладающего различной жесткостью в двухвзаимно перпендикулярных поверхностях8 и 9, а направление максимальной жесткости кристаллической решетки сплава 15совпадает с направлением контактнойповерхности 8 с образцом 10,Устройство работает следующим...

Номер патента: 991241

Опубликовано: 23.01.1983

Авторы: Андросов, Новиков

МПК: G01N 3/18

Метки: испытаний, машине, механических, микрообразцов, разрывной, сжатие

...боковыми поверхностями внутренней рамы 2 и направляющими 8 и 9внешней рамы 1 вдоль оси пуансонов 5 10и б в угловых пазах размещены тела11 качения, которые выполнены из материала, имеющего коэффициент линейного расширения больший, чем коэффициент линейного расширения материала внутренней рамы 2 реверсора,и меньший, чем коэффициент линейногорасширения материала внешней рамы 1.Количество и тел 11 качения зависитот длинызазора между направляю ;Яшими 8 и 9, диаметра д тел 11 качения и определяется из следующего соотношения гдгде) 100 раб;д ( 0,5 раб;1 - длина рабочей части обРОразца. ЗОНа торце пуансона 5 выполнен выступ 12, предназначенный для обеспечения деформации образца 7 на заданную величину и предотвращения его доламывания в процессе...

Номер патента: 1144059

Опубликовано: 07.03.1985

Авторы: Данилов, Зуев, Мальцев

МПК: G01R 27/04

Метки: высокоомных, микрообразцов, проводимости, удельной

...т ехр/-с/ ),(б) у - поверхностная плотность связанных зарядов; - - константы, онределяемые из экспериментальных данных. где о, о,059 2удельной проводимости высокоомных микрообразцов, заключающемуся в воздействии на исследуемый образецэлектрического поля, консольно закрепленный наименьшей гранью исследуемый образец помещают в электростатическое поле плоского конденсатора так, чтобы наибольшая грань образца размещалась перпендикулярно вектору напряженности поля, снимают временные зависимости стрелы прогиба образца при воздействии поля и послеего отключения, а удельную проводимость 6 определяют по формулео (1)где Й - диэлектрическая проницаемость образца (табличная величина);с - электрическая постоянная8,85 10 "Ф/м,- время процесса...

Номер патента: 1183858

Опубликовано: 07.10.1985

Авторы: Аверичев, Гольденберг

МПК: G01N 1/00

Метки: испытаниям, механическим, микрообразцов, нитевидной, подготовки, формы

...испытательной машины так, чтоза пределы захватов со стороны рабо чей области выходит часть упрочненных концов 4. При осуществлении упрочнения концов нитевидного образца необходимо 5 О учитывать даа обстоятельстаа 1 если длина образца больше диаметра пучка ионизирующего излучения, облучение концов проводят не одновременно, а последовательно - сначала одного, за тем другого, свинцовую ширму нельзя непосредственно накладывать на образец, так как это неминуемо вызовет 58 2его повреждение. При наблюдении в би" нокулярный стереоскопический микроскоп образец устанавливают за свинцовой ширмой, но в непосредственной близости от нее. Время облучения определяют в зависимости от интенсивности используемого излучения и химической...

Номер патента: 1295272

Опубликовано: 07.03.1987

Авторы: Зиновский, Кольчугина, Оболенский, Тогусов, Федотов

МПК: G01N 3/04

Метки: захват, испытании, микрообразцов, растяжение

...из упругого материала, например резины.Кроме того, захват содержит устройство для попеременного нагрева и охлаждения пластины 6, которое может быть выполнено в виде отдельного источника охлаждения (не показан) и электронагревательной спирали 8, намотанной на пластину 6, или в виде полупроводникового термоохладителя (не показан), который может создавать нагрев или охлаждение пластины 6 в зависимости от изменения полярности тока, питающего термоохладитель, упругий демпфер 9, выполненный С-образной формы, который размещен в пазу 2 корпуса 1 между пластиной 6 и зажимной губкой 4, причем выпуклость демпфера 9 обращена к губке 4.Захват работает следующим образом.В исходном положении отключают электронагревательную спираль 8, при этом...

Номер патента: 1682779

Опубликовано: 07.10.1991

Автор: Титов

МПК: G01B 21/00

Метки: волн, исследования, микрообразцов, помощью, сфокусированных, ультразвуковых

...Полное изображение формируется путем сканирования образца механизмом 2 сканирования и многократного повторения описанной процедуры для каждого элемента изображения,Таким образом, способ заключается в том, что формируют с помощью электроакустического преобразователя, возбуждаемого гармоническим электрическим сигналом, сфокусированную ультразвуковую волну, распространяющуюся в иммерсионной среде; направляют эту волну на поверхность образца; осуществляют относительное движение электроакустического преобразователя и образца в направлении, перпендикулярном фокальной плоскости преобразователя; принимают электроакустическим преобразователем отраженную волну; выделяют из принятого сигнала, обрабатывая его путем частотного селектирования...
