F16H — Передачи

Номер патента: 45476

Опубликовано: 31.12.1935

Автор: Стрекопытов

МПК: F16H 7/22

Метки: крестовиной, нагруженной, отводка, перекидной, приводных, ремней

...отдельные, но расположенные на одной прямой оси 7; на каждой из них насажена с внешней стороны рамы крестовина 6 с поперечиной 8, а с внутренней - также жестко насажен упомянутый диск 10, которых таким образом два, но действующих по отдельнбсти на ры= чаг 12, Яа каждой крестовине 6, снабженной на конце грузом 18, укреплен ролик 5, диаметром около 20 мм, входящий при повороте ее в один из пазов 4 ползуна 3, а к концу 9 каждой поперечины 8 прикреплен трос 16, перекинутый через верхний блок 17 и имеющий на спускающемся вниз конце рукоятку 19,В положении ремня на холостом шкиве ползун 3 отводки находится посередине длины рамы, а крестовины 6 откинуты своими грузами 18 в противоположные стороны и оба рычага 11 и 12 под действием...

Номер патента: 45561

Опубликовано: 31.12.1935

Авторы: Жиард, Жирард, Эмх

МПК: F02B 55/00, F16H 21/14

Метки: внутреннего, горения, двигатель, коловратный

...открытыми. При положении по фиг. 7 эти клапаны закрываются и наоборот открываются впускные клапаны, которые впускают новый газ при переходе от положения по фиг. 7 к фиг. 8. При положении по фиг. 8 они снова закрываются.Затем совершается переход к положению, которое совпадает с показанным на фиг, 5, и при таком переходе газ сжимается. Цикл совершился и начинает повторяться, Камеры горения между лопастями 32 и 25 или 30 и 27 совершают такой переход, который обязателен и для всех остальных камер горения. Работа аналогична работе сдвоенного четырехтактного четы рехцилиндрового мо тора.Из вышесказанного следует, что когда в какой. нибудь камере горения происходит взрыв, то ей соответствует другая диаметрально противоположна я камера, в...

Номер патента: 45564

Опубликовано: 31.12.1935

Автор: Ивонн

МПК: F16H 39/02, F16H 39/50

Метки: гидравлическая, передача

...между давлениями, , действующими по ту и другую сторону поршня 30, который благодаря этому нажимает на пружину 38 и прикрывает клапаном 37 отверстие 37, Благодаря давлению, существующему внутри системы 40 - 41, клапан 31 не покидает своего седла даже при непрохождении жидкости; с этой целью соответственно рассчитаны натяжение пружины 38 и сечение отверстия 37.При возвращении жидкости к насосу, если ее поток, идущий от двигателя, замедлен (например, трением о стенки . длинных труб), давление под перегородкой Зб падает, вследствие чего открывается впуск жидкости в систему из наполнительного сосуда. Последующая волна высокого давления, идущая от двигателя, действует на поршень 30 и .цержит открытым клапан 31, благодаря чему излишняя...

Номер патента: 46102

Опубликовано: 29.02.1936

Автор: Стернин-Хороший

МПК: F16H 29/08

Метки: вращательное, движения, качательного, преобразования, прерывистое

...перерывами, а ва рьирование высоты этого уровня изменяет продолжительность перерывов.Установка на разной высоте одних ко-лец по сравнению с другими обеспечивает различную продолжительность перерывов за один оборот ведомого вала. Предмет изобретения,1. Устройство для преобразования качательного движения в прерывистое вращательное, отличающееся тем, что рабочие секторы 9, 9 а ведущего вала расположены один над другим, перекрывая друг друга лишь одним своим краем, рабочие же пальцы 3 ведомого вала расположены вокруг оси последнего и при вращении ведомого вала поднимаются вверх под действием неподвижной винтовой направляющей 8, а при подходе к рабочим секторам ведущего вала опускаются вниз при каждом качании этого вала с одного из...

Номер патента: 46103

Опубликовано: 29.02.1936

Автор: Брумберг

МПК: F16H 29/04

Метки: передача, переменная

...изображает осевой разрез передачи,Основное видоизменение передачи, описанной в авторском свидетельстве42390, заключается в том, что для сообщения вращения кулачковой втулке 9, служащей для управления собачкой 5 муфты свободного хода, а также для произвольного изменения скорости вращения той же втулки, с целью произвольного изменения передаточного отношения, применен отдельный электродвигатель 15, сопряжейный со втулкой 9 посредством зубчатой передачи 16, 10 и допускающий произвольное изме. нение числа его оборотов,При независимом от ведомого вала вращении втулки 9 включение и выключение передачи достигается исключительно варьированием числа оборотов дополнительного электродвигателя, В связи с этим в предлагаемой передаче втулка 9 имеет...

Номер патента: 46148

Опубликовано: 29.02.1936

Авторы: Злотин, Злотина

МПК: B60K 41/06, F16H 5/50, F16H 59/06 ...

Метки: многоступенчатых, моторных, передач, переключения, повозках

...б пла. стинкой 4 обмотка 2 включается в цепь И с одним из контактов 12.Контакты 12 и ползун 11 установлены соответственно на ведущем и ведомом элементах муфты сцепления. При изменении крутящего момента ползун 17 перейдет на контакт 12 ступени П и замкнет обмотку 2 продолжающей быть включенной ступени первой скорости. Замкнутая обмотка 2 втянет стержень 3 и, разомкнув контакты б, замкнет кон. такты 5, а ьиесте с этим включит в цепь обмотку 1 второй ступени. Следовательно тормоз второй скорости будет зажат, стержень 3 западет в прорез сердечника 1 б, управляющего этим тормозом, и будет включена обмотка 2 данной скорости.Последовательно с источником тока 7 расположен выключатель 13, 14, 15 и переключатель 8, переключающий источ. ник тока...

Номер патента: 46171

Опубликовано: 29.02.1936

Авторы: Назаров, Пельт

МПК: B28B 1/02, C04B 33/24, F16H 21/04 ...

Метки: глиняных, гончарном, кругу, станок, формования

...иояаенея иончюмодц нажоенэ д хирея .у Ляилд,я яЛтпогкиаедцен я кеннееадяеядкохЛд 9 ахинея иончгехиыдаа ен кэке 1 пкМохен д,ижЫэ д яаедЛьоциие,1, -ния э хгчннаицапэ кинеяиьедояоц иг (7 диф) Оу иоды иоооэ ЛМжаи ачннее -кяэ ондиндегп ихехиод,э ен аиигк 1.иэ Онд,одояоц я ихиедЛг."011 гчнееадя хея -ВЛд.я оЯ хепноя ен у ииехиод э д" идеычд адчдаэ я ачннагпаЯМоц ондиндегп агчнжиаМяед ии 1 пЛэан ихеяиод.э Ви д ииеяНд.я юии 1 псяе 1 паиадац д д.доп -Лэ д.ижЛггэ кигаМВИ одонвнийд идэон -хдааоц ианнадхЛня ихд.09 ед 90 кГЯ ВЯЬИЯОХВИ ДО аияд,экам а ичиимоаидц и иандадэагпаякЛд,я иа 1 пощиаедцен ен вэиа 1 поаии э иинажооц ианжин идц вэии 1 пснкгцапэякадаь ионМиядо д.ижЫэ фсяЛнь (дя вэд.кМОЯМоц ино иодод.ох я аээеи ионвк -имад я д аохииод кинеиижидц...

Номер патента: 46765

Опубликовано: 30.04.1936

Автор: Брумберг

МПК: F16H 37/12

Метки: механизм, муфты, передачи, переменной, применением, свободного, хода, эластичной

...уменьшает-ся, а вместе с эгим уменьшается сред-ний момен г сопротивления вращениюна ведущем валу, от чего число оборо-тов ведущего вала увеличивается. Муф-та центробежного регулятора подни.мается и уетанавливает переключательв рабочее положение, при котором электромагнит 17 оттормозит поводок 16 сателлитов, а электродвигатель сообщит этому поводку вращ.ние, обеспечивающее втулке 9 большую угловую ско-, рость по сравнению с угловой скоростью ведомого вала. Пружина 14 будет закручиваться до тех пор, пока момент ее сопротивления не сравняется с мо ментом сопротивления ведомого вала. Поэтому средний момент вращения двигателя и число его оооротов примутпрежнее значение, переключатель воз. врат тся в среднее положение,...

Номер патента: 47080

Опубликовано: 31.05.1936

Автор: Белорукова

МПК: B29D 31/00, F16H 55/48

Метки: асбестовых, дисков, придания, прочности, целью

...пропитанные льняным маслом, имеют следующие показатели механических испытаний, характеризующие качества диска.Нормальными пока зателями считаются следующие:11 коэфициент трения при 100 - от 0,2до 052) объемная потеря всм на НР/час -не более 0,153) твердость по Бриннелю - от 17до 25,По твердости диски, пропитанныельняным маслом, иногда отступают отнорм в сторону снижения.Яв тором разработан иной способобработки дисков сцепления, значительно сокращающий процесс их изготовления. Он заключается в следующем,Вырубленные и высушенные дискидля придания им прочности и твердости обрабатываются полимерами дивинилацетилена, которые могут быть получены из отходов совпрена".Дивинилацетилен, имеющий формулуС 1, СН - С - С - СН - СН,).при...

Номер патента: 47089

Опубликовано: 31.05.1936

Автор: Цуканов

МПК: F16H 1/00, G01B 5/02

Метки: зубцов, массовой, прибор, проверки, толщины, цилиндрических, шестерен

...нажимает на ножку индикатора; прибор от нажима будет опускаться вниз, т. е. приближаться к шестерне до тех пор, пока цилиндрики вилки 13 не упрутся в тот же профиль впадины, что и ролик 15; тогда опускание прибора остановится, а показание индикатора в этот момент дает имеющуюся толщину зуба, При снятии прибора с профиля зуба ролик 15 принимает свое крайнее положение под действием пружины 6.Прибор сконструирован исключительно на основании формул тригоно. метрии (см, книгу; БОгцгадег пи 1 дегас 1 еп Хайпеп - Вцсйпдйагп),1. Расстояние от центра шестерни до центра ролика, вставленного во впадину зуба, определяется по формуле: где Йх - искомое расстояние, г, - радиус начальной окружности, а - угол зацепления, ах в угол, зависящий от многих...

Номер патента: 47259

Опубликовано: 31.05.1936

Автор: Отто

МПК: F16H 55/36

Метки: барабан, других, канатов, органов, тяговых, фрикционный, цепей

...барабана всегда вращаться так, чтобы они, в соответствии с своим шагом, перемещали звенья цепи за один оборот барабана по меньшей мере на нх ширину. Проще всего этого можно достигнуть, придав шагу червяков величину, равную ширине цепи, и сообщая червяку один оборот за время оборота бара ана, При таком устройстве привод червяков осуществляется, например, при помощи конической пары 59, бО движен:е которой получается через посредство вала 33 и конической зубчатки 34 от ценгрированного на валу и н.подвижнс,го в пространстве центрального колеса 36; следует однако иметь в виду, что для осуществления этой цели имеется очень много воз м ожностей.Преимущество применения таких червяков по сравнению с формой выполнения по фиг. 5, б, 7, в...

Номер патента: 47514

Опубликовано: 30.06.1936

Автор: Барабанов

МПК: F16H 55/48

Метки: облицовка, обода, хлопчатобумажная, шерстяная, шкива

...на ободе шкива. зза Известна уже вообще хлопчатобу-, мажная облицовка обода шкива, В пред-лагаемой облицовке с целью повышения усилия, передаваемого ремнем через шкив, поверхность обода покрывается гиокой металлической лентой, в расположенные в шахматном порядке отверстия которой вплетается хлопчатобумажная или шерстяная пряжа.На чертеже фиг. 1 изображает вид облицовочной ленты; фиг. 2 в в, части шкива, снабженного облицовкой; / фиг, 3 - радиальный разрез его.Предлагаемая облицовка обода шкивасостоит из гибкой металлической, например, стальной ленты 7 (фиг. 1), соответствующей ширины и толщины с просеченными в ней в шахматном порядке отверстиями 2, Через отверстия 2 вплетается поперек ленты 7 бумажная или шерстяная пряжа, ровным слоем...

Номер патента: 47515

Опубликовано: 30.06.1936

Автор: Тимковский

МПК: F16H 55/50

Метки: желобчатый, канатной, передачи, ременной, шкив

...отличается от известных таких шкивов простотой своего изготовленц из плоского металлического диска, причем жолоб его делается не со сплош. ными по всей окружности боковыми стсцкямп, я с перерывами.Ня чертеже фиг. 1 изображаст разрез по Оси пр.длагаемого шкива с простейшей формой обода; фиг, 2 - разрез ооода полукруглой формы; фиг, 3 ц 3 - обод усиленного типа; фиг, -. - ппл спсреди заготовки шкива.Заготовка предлагаемого п 1 кив пред - ставляет собою (фиг. 4) дискпз листового достаточной толщины металла, нарезанный с к 1 заев Окружности четным числом радиальных надрезов одиняковой глубины, Образованные надрезами перья отгибаются от плоскости диска ня нужный угол, причем не 1 етные в одну сторону, а четцые в другую; таким образом на...

Номер патента: 47516

Опубликовано: 30.06.1936

Автор: Громан

МПК: F16B 37/12, F16H 25/24

Метки: винта, гайка, самоходного

...из двух половин, В предлагаемой гайке для устранения люфта обе ее половины стягиватотся несколькими спиральными пружинами,На чертеже фиг. 1 изображает про дольный разрез гайки, надетой на винт; фиг. 2 - вид гайки спереди с частичным вырезом.Гайка, удерживаемая от вращения н приводимая винтом 2 в поступательное движение (или, наоборот, приводящая в поступательное движение удержи. ваемый от вращения винт), состоит цз двух разъемных половин 7, 7, стянутых спиральными пружинами 3. Усилие пружины 3 несколько больше веса нижней полугайки и весьма мало по сравнению Громана, заявленному 2 октябряперв.177485), опуоликоваио 30 июня 1936 голз. с тяговым усилием винта. чтобы тяговое усилие не половин гайки, резьба винта трапециодальною с...

Номер патента: 47882

Опубликовано: 31.07.1936

Автор: Михлин

МПК: F16H 27/06

Метки: вращения, механизм, непрерывного, преобразования, прерывистое

...с ведущим валом посредством рычажной системы, обеспечивающей автоматическое изменение расстояния цевки от оси ведущего вала во время ее взаимодействия с мальтийским крестом. Недостатком таких механизмов является то, что наличие в них упомянутых рычажных систем делает их чрезвычайно сложными.Предлагаемый механизм имеет своей целью устранить этот недостаток, Достигается это тем, что радиальное принудительное движение цевки во время ее взаимодействия с мальтийским крестом осуществляется, благодаря свободному расположению ее в радиальном пазу ведущего элемента и сопряжению ее с неподвижной направляющей.На чертеже фиг. 1 изображает осевой разрез механизма; фиг, 2 в лобов вид механизма и фиг, 3 в карти угловых скоростей мальтийского...

Номер патента: 47884

Опубликовано: 31.07.1936

Автор: Разумов

МПК: F16H 29/00

Метки: механизм, передачи, храповой

...вид механизма с торца храпового колеса и фиг. 2 - осевой разрез того же механизма,На ведомом валу 7 жестко насажен диск 2 и свободно в отношении вращения ведущее плечо 8, несущее на себе собачку 9 и храповое колесо 3, с которым взаимодействует собачка 9. Диск 2 снабжен радиальным вырезом 10, в который помещен палец 4, произвольно переставляемый вдоль этого выреза и закрепляемый на этом диске неподвижно при помощи шайбы 5 и гайки. Один из концов пальца 4. западает в вырез или выемку 11 храпового колеса, каковая выемка имеет неодинаковую ширину по своей длине. Тот же диск 2 снабжен жестко укрепленным на нем пальцем б, один конец которого западает в выемку 12 храповогоколеса и несет на себе пружинящий стержень 7, стремящийся повернуть...

Номер патента: 47983

Опубликовано: 31.07.1936

Автор: Ахилл

МПК: F16H 33/14

Метки: автоматическим, изменением, отношения, передаточного, передача

...число передаточных отношений, причем эти отношения могут меняться с соответствующим возрастанием крутящего момента ведомого вала от 1: 1 до 1: 5 и выше, в зависимости от постоянных параметров механизма, притом автоматически и непрерывно.Для движения в обратном направлении (реверсирования) возможно применение той же передачи, как и при движении вперед, за исключением прямой передачи,Очевидночто при медленном враще. нии грузов передаваемый ведомому валу крутящий моменг имеет ничтожную величину. Отсюда следует, что для расцепления, привода нет надобности при. менять муфту. и надо лишь просто затормозить .приток газов к двигателю,Вышеприведенное теоретическое изложение принципа предлагаемого передаточного механизма относится к ведомому...

Номер патента: 47984

Опубликовано: 31.07.1936

Автор: Ахилл

МПК: F16H 33/08

Метки: автоматическим, валами, изменением, коаксиальными, между, отношения, передаточного, передача

...равный расстоянию цапфы С .от оси вращения ведомого вала, т. е. расстоянию ОС,ЖДопустим, что масса Ю повернулась из позиции 1 Ъ на небольшой угол в позицию К тогда конец К кривошипа по дуге круга т перейдет в позицию К-, а цапфа С передвинется по дуге 3 в позицию С. Так получается перемешение цапфы С в позицию С в результате .воздействия рычага, а так как цапфа сидит неподвижно на ведомом органе, то последний поворачивается на неко торый угол . Если позиции цапфы С и конца К кривошипа нанести для всех позиций массы И в соответствии с точками 1 Р, Р, И 1 Х (фиг, 2), то получатся точки С до С 6 и К до Кф. Проведя плавную кривую через точки У, У 1 1 Х, представляющуюпоследовательные позиции центра тяжести массы %, получим, что этот центр...

Номер патента: 49669

Опубликовано: 31.08.1936

Автор: Егоров

МПК: F16H 7/24

Метки: механическая, наводка, приводных, ремней

...спиральная пружина 19, отжимающая муфту от шкива, в сторону же по следнего муфта перемещается коническим роликом 8 углового рычага 13. Последний поворотно укреплен на неподвижной оси 12 и на втором своем конце имеет также ролик 20 для управления снизу тросика 14. Последний, кроме этого ролика 20, перекинут через два направляющих ролика 11, 17, средней своей частью прикреплен к ушку 18 переводной штанги, снабженной роликовой вилкой 16, а внизу оканчивается концами 15 для ручного упра. вления снизу, Для сброски ремня со шкива на муфту тянут вниз за оба кольца 15 тросик 14,причем так, чтобы включить роликом 8 муфту в шкив, не перемещая штанги 9. После того, как муфта получила вращение, тянут только за правое кольцо, не отпуская...

Номер патента: 49690

Опубликовано: 31.08.1936

Автор: Сорокин

МПК: F16H 1/16, F16H 55/24

Метки: передача, червячная

...плоскости червячного колеса, чемизменяется расстояние между осями.червяка и червячного колеса,На чертеже изображен осевой разрезчервячной передачи.Червяк 1 опирается на два шариковыхподшипника 8 и 2. Подшипник 2 выполнен переставным вдоль линии, лежащейз средней плоскости червячного колесаи наклоненной к оси червяка, для чегоподшипник 2 сидит в подвижной втул.ке 3. Перемещение втулки 3 в отверстии коробки 4 производится при помощи гайки 5, которая законтриваетсягайкой 6, Втулка 3 снабжена продоль.-ным пазом, по которому скользит шпонка 7, предупреждающая вращение втулки.Оба подшипника 8 и 2 выполнены поворотными около осей, параллельных оси червячного колеса. Подшипник 8 помещен в сферическом упорном подшипнике 9 и является центром...

Номер патента: 49692

Опубликовано: 31.08.1936

Автор: Ворошилов

МПК: F16H 29/08

Метки: механизм, передачи, переменной

...передаточным отношением.На чертеже фиг. 1 изображает схему передачи и фиг, 2 - профиль улитки.Механизм заключает в себе две системы параллельных направляющих с помещенными в них ползушками В и С, из которых первая сопряжена посредством кулачка.Р с ведущим валом, а вторая посредством серег СК и СР и ведущих элементов ОК и ОР муфтысвободного хода - с ведомым валом. Ползушки В и С снабжены поворотно укрепленными на них муфтами, в которыесвободно пропущены концы коромысла ВС, поворотно укрепляемого наползушке А, свободно расположеннойв направляющих станины и представляющей собою гайку винта Е, обеспечивающего возможность перестановкицолзушки А, а,вместе с этим и возможность изменения передаточного отношения,Для возможности...

Номер патента: 49693

Опубликовано: 31.08.1936

Автор: Дубровский

МПК: F16F 15/30, F16H 33/14

Метки: маховик

...насажена коническая шестерня2 и подвижно вдоль оси диск 14, нагруженный пружиной 15. Диск 14 фрикционно взаимодействует с роликом 9, насаженным посредством нарезки на втулку 11, которая может перемещаться вдоль своей оси по шлицам втулки 12, свободно насаженной на ведомый вал 13 и несущей на своем конце солнечное зубчатое колесо 7, Ролик 9 находится под давлением пружины 1 О, которая стремится сдвинуть его вдоль оси в крайнее положение по направлению от центра диска к периферии последнего. На втулку 12 свободно насажено коническое зубчатое колесо 8, находящееся в постоянном зацеплении с шестерней 2 и несущее на себе несколько цапф 4 с свободно сидящими на них планетными шестернями с двумя зубчатыми венцами 3, 5, из которых один...

Номер патента: 49695

Опубликовано: 31.08.1936

Авторы: Борель, Брюхоненко

МПК: F16H 55/56

Метки: диаметра, канатной, передачи, переменного, ременной, шкив

...наре.зок с третьей втулкой, могущей вращаться относительно этих ступиц, Недостатком этих шкивов является то, что принудительная перестановка их дисков возможна лишь в одном направлении, в то время как перестановка их в другом направлении осуществляется силой натяжения огибающего их ремня или каната. В предлагаемой передаче этот недостаток устраняется тем, что соединение снабженных обратными нарезками втулок со ступицами дисков осуществлено таким образом, что оно допускает вращение этих втулок относительно дисковых ступиц, а вместе с этим и возможность затормаживания вращения этих втулок,Чертеж изображает осевой разрез )шкива,Шкив состоит из двух входящиходин в другой конических дисков 1, (йзз) Еканатной и ременнойпосредством...

Номер патента: 49696

Опубликовано: 31.08.1936

Авторы: Борель, Брюхоненко

МПК: F16H 55/56

Метки: диаметра, канатной, передачи, переменного, ременной, шкив

...и обратное по направлению смещение второго диска,Эта связь дисков между собою осуществлена при помощи коромысла, качающегося около опоры, укрепленной навалу, несущем диски шкива,Чертеж изображает осевой разрезшкива.Шкив составлен из двух входящихсвоими ступицами один в другой кониче-ских дисков 7, образующих кольцевую канавку для каната 2. Каждый диск. снабжен отдельной ступицей, из которых одна может скользить вдоль вала на шпонке 3, а вторая вдоль первой ступицы на шпонке 4, Диски и ступицы снабжены радиальными вырезами, оканчивающимися на некотором расстоянии от периферии дисков и обеспечивающими возможность осевого вхождения одного диска в другой. Между закраинами ступиц помещена пружина 27,. стремящаяся против действия...

Номер патента: 49697

Опубликовано: 31.08.1936

Автор: Кочегаров

МПК: F16H 63/02, F16H 9/20

Метки: отношения, передаточного, передачах, ременных

...смещаются в обратном направлении.Предмет изобретения.1, Устройство для изменения переда. точного отношения в ременных передачах, допускающих изменение диаметра их шкивов, с применением сервомотора с упругой рабочей средой, отличающееся тем, что, с целью автоматического изменения диаметра шкивов в соответствии с нагрузкой на ведомом валу, давление упругой среды в сервомоторе создается посредством муфты для сопряжения ведущего вала с коаксиальным ведомым.2. Форма выполнения передачи по п. 1, отличающаяся тем, что муфта осуществлена в виде цилиндра, укрепленного на ведомом валу и заключающего в себе поршень, приводимый в действие ведущим валом.3. Форма выполнения передачи по и. 1, отличающаяся тем, что муфта осуществлена в виде...

Номер патента: 49698

Опубликовано: 31.08.1936

Автор: Илюкович

МПК: F16H 33/06

Метки: передача, переменная

...муфты свободного хода передают усилие только от мотора колесам, обратно же усилие не передается.Ва случай необходимости резкой остановки или вообще остановки машины имеется вилка 32 (фиг 1 и 4), снабженная на концах роликами. Вилка жестко крепится на поперечном валу 33. С левой стороны, смотря по ходу, на валу 33 укрепляется обычная педаль сцепления, При остановке машины достаточно нажать на педаль, и мотор от трансмиссии отделяется. При нажиме на педаль вилка 32 движется назад и гонит гайку 8 в крайнее заднее положение. При своем движении гайка 8 поворачивает винт 7 и устанавливает кривошип 9 в центр барабана (холостой ход). Для того, чтобы пружины 18 не оказывали сопротивления движению гайки 8 назад, цилиндры и насос снабжаются...

Номер патента: 50182

Опубликовано: 31.08.1936

Автор: Лундквист

МПК: F16H 3/36

Метки: автоматическая, передача, переменная

...реакции заставит ускориться вращение коробки вправо до достижения такой скорости, отношение которой к скорости шестерни 7 определяется передаточным числом внутри коробки. Ясно, что ускоряющая сила равняется сопротивлению пуска мотора и будет иметь максимальное значение во время первого оборота мотора. По мере того, как пущенный в ход мотор ускоряет свое движение под действием собственной силы, в той же степени замедляется вращение коробки передач, пока коробка, вал мотора и колесо 7 не получат одинаковую скорость, благодаря чему произойдет прямое соединение валов. Если в это время (как объяснялось выше) центробежный момент грузов станет равным или превзойдет момент вращения мотора, то мотор будет продолжать и дальше работать на прямом...

Номер патента: 50619

Опубликовано: 01.01.1937

Авторы: Бодаев, Фарафонов

МПК: F16H 49/00, G01N 1/02

Метки: кусковых, отбора, падении, проб, свободном, сыпучих

...часть струи в бункер 11 для пробы. Резьба на ходовом винте устроена так, что палец, идущий по левой резьбе, дойдя до конца винта, автоматически попадает в правую резьбу, сообщая таким образом жолобу возвратно-поступательное движение.Выключение двигателя происходит с помощью переключателя 8, который связан с редуктором 7 таким образом, что при прохождении жолобом всего пути в одном направлении кулачок на валу редуктора делает полоборота и выключает один из контактов переключения, включая одновременно другой контакт; при этом цепь разрывается и двигатель останавливается,Через определенное время переключатель 9, управляемый часовым механизмом, выключает один из контактов и одновременно включаетдругой контакт,При этом цепь замыкается и...

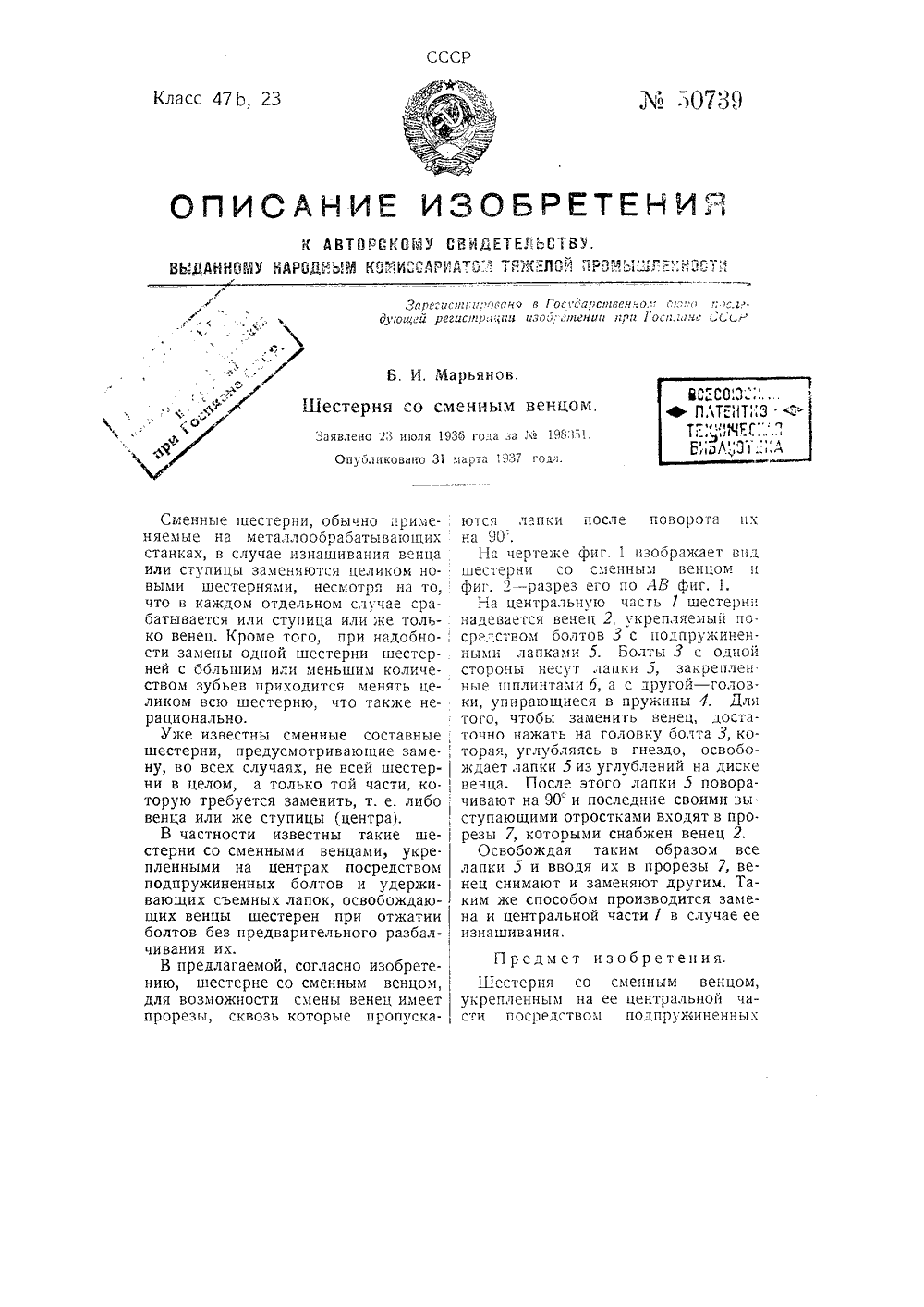

Номер патента: 50739

Опубликовано: 01.01.1937

Автор: Марьянов

МПК: F16H 55/17

Метки: венцом, сменным, шестерня

...или меньшим количеством зубьев приходится менять целиком всю шестерню, что также нерационально.Уже известны сменные составныешестерни, предусмотривающие заме-, ну, во всех случаях, не всей шестерни в целом, а только той части, ко.торую требуется заменить, т. е. либовенца или же ступицы (центра).В частности известны такие ше-стерни со сменными венцами, укре.пленными на центрах посредством подпружиненных болтов и удерживающих съемных лапок, освобождающих венцы шестерен при отжатии болтов без предварительного разбалчивания их.В предлагаемой, согласно изобретению, шестерне со сменным венцомдля возможности смены венец имеет прорезы, сквозь которые пропускаются лапки после поворота пх на 90 .На чертеже фиг, 1 изображает впд шестерни со...

Номер патента: 50875

Опубликовано: 01.01.1937

Автор: Ермолаенко

МПК: F16H 3/36

Метки: механизм, передачи, переменной

...при минимальном количестве установленных в механизме зубчатых колес. Для этого, помимо одной каретки типа Нортон, сидящей на ведущем валу, применена вторая подвижная каретка этого же типа, посаженная на ведомый вал, а многоступенчатый зубчатый шкив применен, как промежуточный паразитный элемент зубча-той передачи,На чертеже представлена схема механизма переменной передачиНа ведущем и ведомом валахи 2 посажены зубчатки 5 и б подвижных кареток типа Нортон, могущие перемещаться по шпонкам вдоль валов.Зубчатки 5 и б постоянно сцеплены с зубчатками 7 и 8, и заключены в вилки 3 и 4, поворачивающиеся во. круг валови 2 и составляющие Нортоновские каретки.Промежуточный вал О несет посаженный наглухо многоступенчатый зубчатый шкив 9, с...
