F02B 23/00 — Прочие двигатели, характеризуемые особой формой или конструкцией камер сгорания для улучшения рабочего процесса

Номер патента: 1078114

Опубликовано: 07.03.1984

Авторы: Арав, Гаев, Меньшенин

МПК: F02B 23/00

Метки: дизеля, камера, сгорания

...камеры, и линии перехода в основание, выполненной выпуклой и примыкающей к вогнутой части через перегиб, удаленный от днища поршня на расстояние, 0,3- 10,45 глубины камеры, перегиб выполнен в. точке, а линия горловины выполненас убывающей кривизной в направлении к этой точке,На чертеже изображен поршень с камерой сгорания, поперечный разрез.В поршне 1 двигателя выполнена камера 2 сгорания, ось 3 которой совпадает с осью поршня 1. Камера выполнена в виде тела. 20 25 3 О 35 40 45 Изобретение относится к машиностроению, а именно двигателестроению, в част,ности к выполнению камер сгорания двига. телей внутреннего сгорания с воспламене. нием от сжатия.Известны камеры сгорания дизеля, размещенные в поршне и выполненные в виде тела вращения...

Номер патента: 1081362

Опубликовано: 23.03.1984

Автор: Кириллов

МПК: F02B 23/00

Метки: внутреннего, двигателя, камера, сгорания

...В крышке1 цилиндра по его центру размещена выем 25ка 5, а в днище 3 поршня соосно с выемкой5 размещена выемка 6. Выемки 5 и 6 соединены между собой обводными сопловымиканалами 7 и 8, частично размещенными вкрышке 1, частично - в днище 3 поршня.Каналы 7 и 8 попарно в вертикальной плоскости образуют полости с кольцевым контуром 9. В выемке 5 размещены выходныеучастки 10 сопловых каналов 7, размешенных в головке 1 цилиндра 2, а в выемке 6размещены входные участки 1 каналов 8, З 5размещенных в днище 3 поршня 4. Входныеучастки 11 каналов 8 образуют острый клин12. В крышке 1 центрально размещена форсунка 13.При подаче свежего заряда воздуха тангенциаЛьно сопловым каналам 7 и 8 заряд 40перемещается по кольцевому контуру 9,образуя замкнутую...

Номер патента: 1108230

Опубликовано: 15.08.1984

Авторы: Касьянов, Прохоров, Сухарев, Сырцев

МПК: F02B 23/00

Метки: камера, сгорания

...данная камера характеризуется недостаточно полным использованием газодинамических возможностей для улучшения смесеобразования и сгорания.Цель изобретения - улучшение процес сов смесеобразования и сгорания.Указанная цель достигается тем, что профиль камеры от нижней части периферийной полости до наружного диаметра поршня выполнен выпуклым навстречу впрыску топлива,При этом выпуклый профиль может быть выполнен в виде плавной кривой или в виде по меньшей мере двух отрезков прямой с углом между периферийным отрезком и плоскостью крышки 5 - 15.Предпочтительно расстояние между плоскостью крышки и поверхностью днища поршня на его периферии при положении поршня в верхней мертвой точке выполнять равным 0,03-0,08 диаметра поршня. На фиг. 1...

Номер патента: 1116197

Опубликовано: 30.09.1984

Авторы: Байков, Власова, Гончар, Кудрявцев, Лукин, Миносьян, Миселев, Ходунов

МПК: F02B 23/00

Метки: внутреннего, двигатель, сгорания

...на расстоя нии 0,097-0,108 диаметра цилиндра от сферической поверхности крьипки цилиндра 13.Однако наличие в камере сгорания объема,. образованного сферой крьппки цилиндра, приводит к плохому использованию воздуха, заключенного в нем, так как этот объем располагается вне зоны распространения факелов распыла топлива, что ухудшает показатели экономичности и дымности двигателя.Цель изобретения - повышение экономичности и полноты сгорания топлива.Поставленная цель достигается тем, что в двигателе внутреннего40 . сгорания точки пересечения осей наклонных распьщивающих отверстий с условной цилиндрической поверхностью расположены на расстоянии 0,060- 0,075 диаметра цилиндра от поверх ности его крышки, а проекция этого. отрезка осей...

Номер патента: 1118778

Опубликовано: 15.10.1984

Авторы: Горелик, Кучин, Лашко, Сыркин

МПК: F02B 23/00

Метки: внутреннего, двигатель, сгорания

...горячие газы вызывают резкое увеличение силы прижатия колец к зеркалу цилиндра. Это также ведет к быстрому износу поршневого кольца и зеркала цилиндра.Целью изобретения является повышение долговечности двигателя.Указанная цель достигается тем, что в двигателе внутреннего сгорания, содержащем поршень с выступами на днище, размещенными по его периферии, и головку цилиндра, с впадинами, перекрываемыми выступами при положении поршня в верхней мертвой точке, выступы и впадины выполнены в виде по меньшей мере двух концентрических кольцевых поясов с уменьшением высоты выступов и глубины впадин в направлении к оси цилиндра.При этом выступы и впадины в поперечном сечении имеют трапецеидальную форму.Такое выполнение устройства...

Номер патента: 1129393

Опубликовано: 15.12.1984

Авторы: Ким, Порутчиков, Прошкин, Соколов

МПК: F02B 23/00

Метки: камера, сгорания

...коническим выступом, З 5и Форсунку, распыливающую топливо вобъеме камеры, наружный радиус кольцевой полости которой составляет 0,8 отрадиуса поршня, радиус заглубленнойчасти полости - 0,1 от радиуса поршня 4 Ои максимальный угол при вершине кони-.ческого выступа равен 136-144 О, периферийная кольцевая полость, заглубленная в днище поршня, снабжена расположенными равномерно по окружности радиальными клинообразными вытеснителями,каждый из которых ориентирован вершиной к оси симметрии кольцевой полости.На фиг.1 представлен разрез камеры по оси поршня; на фиг.2 - камера, вид в плане. Камера сгорания содержит заглубленную в днище 1 поршня 2 периферийную кольцевую полость 3, сопряженную с центральным коническим выступом 4, и Форсунку...

Номер патента: 1183698

Опубликовано: 07.10.1985

Авторы: Вейнблат, Липчук

МПК: F02B 23/00, F02F 3/28

Метки: внутреннего, воспламенением, двигатель, сгорания, сжатия

...сгорания с воспламенением от сжатия содержит втулку цилиндра 1, в верхней части которой установлена кольцевая вставка 2, внутренний диаметр последней выполнен на 10 - 15 Я меньше диаметра цилиндра. При этом минимальная высота кольцевой вставки должна быть такой, чтобы обеспечить попадание струй топлива на внутреннюю поверхность вставки, а не на зеркало цилиндра. Поршень 3 имеет проточку по боковой поверхности по форме соответствующую выступающей части вставки 2. В крышке 4 цилиндра установлена многосопловая топливная форсунка 5.Верхняя кромка поршня 3 перекрывает нижнюю часть вставки 2 и объем сжатия разделяется на две полости 6 и 7, а на боковой поверхности вставки выполнены винтовые пазы 8.Крепление кольцевой вставки 2 может...

Номер патента: 1204758

Опубликовано: 15.01.1986

Автор: Чеповский

МПК: F02B 23/00

Метки: внутреннего, двигателя, камера, сгорания

...и вытеснителя 8,.цилиндровый заряд выгорает в вытеснительных зонах, ограниченных габаритами выпускного клапана. Такимобразом, н этой фазе образуется ши 5 Оракий первичный Фронт сгорания.При наличии калильного зажигания,связанного с перегретыми поверхностями выпускного клапана и запальной 55 свечи, процесс выгорания заряда встесненной зоне может ускоряться, ке приводя, однако, к заметным отрицательным последствиям в связи с1204758 ния и поставщиком непрореагировавших углеводородов.Таким образом, уменьшение до оптимального допустимого значения доли .заряда, подверженного калильному зажиганию, первоочередное его выжига 1 О 5 20 25 30 относительно малым количеством заряда над выступом 10.В процессе приближения поршня 2 к ВМТ, точнее с...

Номер патента: 1280153

Опубликовано: 30.12.1986

Автор: Ахметов

МПК: F02B 23/00

Метки: внутреннего, двигателя, камера, сгорания

....Сферическая выемка головки цилиндра 1 снабжена торцовыми равномернораспределенными и тангенциально направленными выступами 8 и выемками 9,образующими завихрители заряда.На днище поршня 2 вокруг сферической выемки 5 в днище поршня выполнена цилиндрическая выемка 1 О, в которую входят выступы 8 при подходепоршня в верхнюю мертвую точку. Всферической выемке 4 головки цилиндра 1 размещена свеча зажигания 11,которую предпочтительно располагатьпод острым углом к оси камеры сгорания.Камера сгорания работает следующимобразом,Во время сжатия при подходе поршня 2 в верхнюю мертвую точку торцовые выступы 8 отсекают рабочий заряд или воздух, находящийся в зоневытеснения, от камеры сгорания. Таккак движение поршня продолжается,то рабочий заряд...

Номер патента: 1281697

Опубликовано: 07.01.1987

Авторы: Исмагилов, Никитин, Рафиков

МПК: F02B 23/00, F02B 75/28

Метки: внутреннего, двигателя, камера, сгорания

...полость 7, образованную выступом 8 поршня 2, сопряженным с углублением в поршне 3 нри положении поршней во внутренней мертвой точке (в. м.т.) и полость 9, ограниченную днищами поршней 2 и 3 и стенкой цилиндра 1, причем полость 4 соединяется с полостью 7 каналом 1 О при положении поршней 2 и 3 вблизи в. м.т.,а полость 7 выполнена со степенью сжатия, большей степени сжатия полостей 4 и 9, и 20 объемом, меньшим объема полости 9.Камера работает следующим образом.На такте сжатия поршни 2 и 3 перемена- ются навстречу друг другу, сжимая воздух. Вблизи в. м.т. происходит впрыск топлива через форсунку 5 в полость 4. На малых нагрузках большая часть топлива остается в. полости 4, а последняя отсоединяется от полости 7 кромками поршней 2 и 3,...

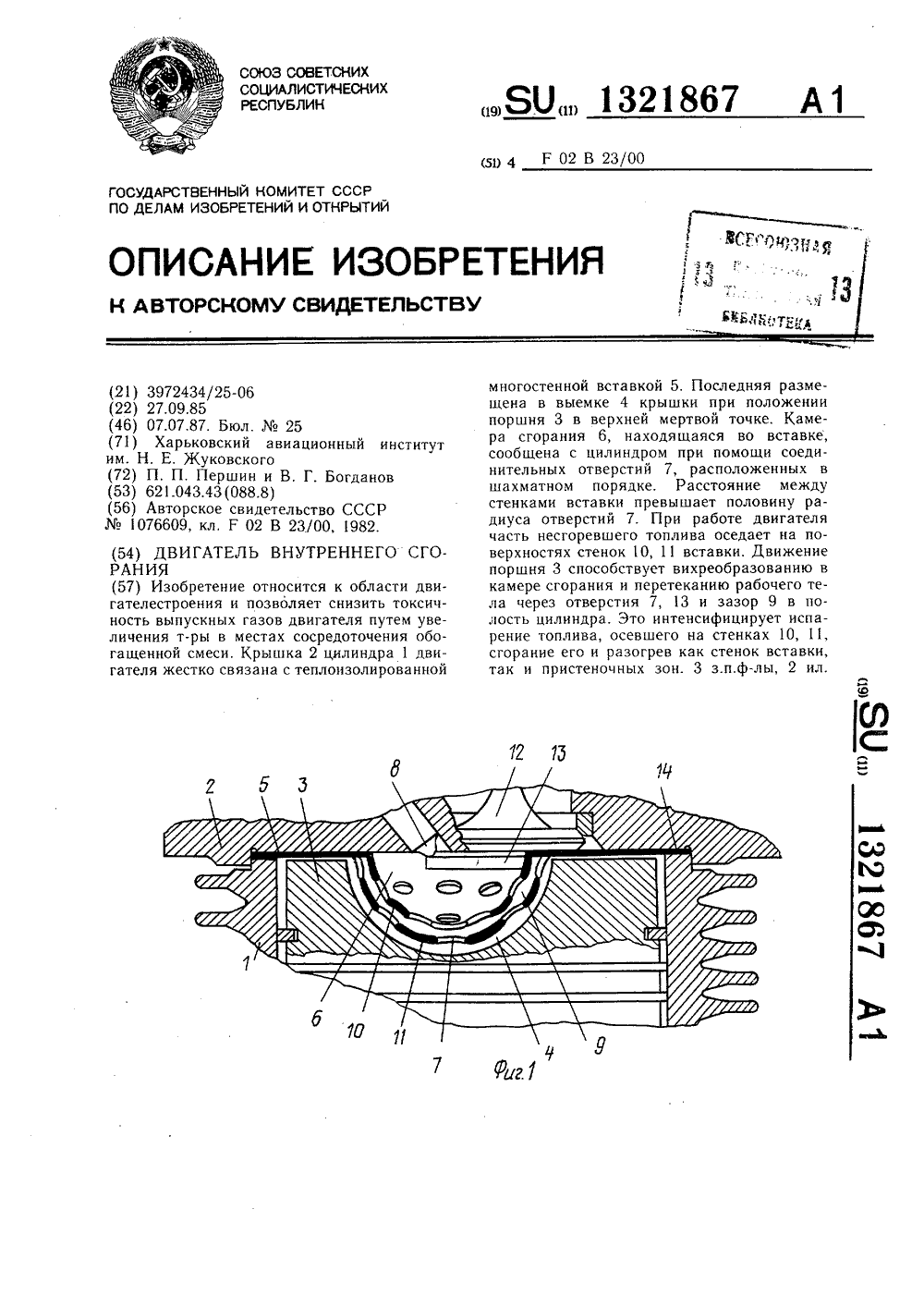

Номер патента: 1321867

Опубликовано: 07.07.1987

Авторы: Богданов, Першин

МПК: F02B 23/00

Метки: внутреннего, двигатель, сгорания

...13. Жесткость связи вставки 5 с крышкой 2 может быть обеспечена либо путем установки периферийной части вставки 5 между крышкой 2 и цилиндром 1 в месте их стыка 14, либо путем непосредственного крепления вставки 5 к крышке 2 в местах отбортовок 15 стенок вставки, В месте стыка 14 может быть установлна дополнительная прокладка 16, компенсирующая объем вставки 5 в зоне выемки 4.При работе двигателя, когда происходит впрыск топлива форсунки 8 в камеру 6, ограниченную крышкой 2 и вставкой 5, часть несгоревшего топлива оседает на поверхностях стенок 10 и 11 вставки 5. Рост температуры заряда вследствие сгорания воспламенившейся части топлива вызывает разогрев вставки 5. Движение поршня 3 способствует вихреобразованию в камере 6 сгорания и...

Номер патента: 1366664

Опубликовано: 15.01.1988

Авторы: Бернадский, Бурменко, Омельченко, Самилов, Тригуб

МПК: F02B 23/00, F02F 3/00

Метки: внутреннего, двигателя, поршня, сгорания

...образом, чтобы коэффициенты их теплового линейного расширения были обратно пропорциональныих рабочим температурам. Это позволяет обеспечить гарантированный натяг(распор) кольцевой вставки 4 в гнезде 2 головки поршня. С целью удобства выполнения вспо,могательных операций на нижней внутренней поверхности кольцевой вставки 4 выполняют кольцевую технологичес" 5кую канавку 5.формула изобретения1, Способ изготовления поршня двигателя внутреннего сгорания с камеройсгорания, расположенной в головкепоршня, заключающийся в том, чтокромку камеры сгорания выполняют ввиде кольцевой вставки из теплостойкого материала, закрепляют в гнездеголовки поршня и поршень подвергаютотжигу и механической обработке, о тл и ч а ю щ и й с я тем, что, сцелью...

Номер патента: 1379473

Опубликовано: 07.03.1988

Авторы: Ахметов, Пташкин

МПК: F02B 23/00

Метки: внутреннего, двигатель, сгорания

...образующую 16 или фаску 17,Для пвигателя с воспламенением отсжатия втулка может быть выполненаиз материала с низкой теплопроводностью и высокой жаростойкостью, а длядвигателя с принудительным зажиганием - иэ материала с высокой теплопроводностью и жаростойкостью.Двигатель работает следующим образом.Во время такта сжатия при подходепоршня 9 к верхней мертвой точкевтулка 13 входит в выемку б в головке 3 цилиндра 1 и отсекает воздухили рабочий заряд, находящийся в зоне вытеснения, от камеры сгорания.Так как движение поршня 2 продолжается, воздух или рабочий заряд вытесняется с большои энергией через тангенциальные каналы 11 в камеру сгорания, где возникает интенсивное вихревое движение заряда. Форсунка 11впрыскивает топливо...

Номер патента: 1379474

Опубликовано: 07.03.1988

Автор: Юр

МПК: F02B 23/00

Метки: внутреннего, двигатель, сгорания

...камерой 6 сгоранияпосредством тангенциального соединительного канала 11, размещенного напротив дефлектора 9, выполненного суглублением-резонатором 12, сооснымсоединительному каналу 11.Дефлектор 9 может быть снабженстержнем 13, размещенным в соединительном канале 11, Головка 3 цилиндра1 может быть снабжена приливом 14,ограничивающим соединительный канал10 и симметричным дефлектору 9 относительно плоскости, проходящей черезось 15 клапанов.Двигатель внутреннего сгоранияработает следующим образом.Воспламенившееся топливо, поданное форсункой 10 в дополнительнуюкамеру сгорания, вытекая с большойскоростью через канал 11, ударяетсяв углубление-резонатор 12 дефлектора9, расположенный напротив отверстиясоединительного канала 11, и генери 50рует...

Номер патента: 1401151

Опубликовано: 07.06.1988

Авторы: Барсуков, Возненко, Давыдов, Затынайко

МПК: F02B 23/00, F02F 3/26

Метки: внутреннего, двигатель, сгорания

...14 и 15, симметрично размещен-. ные относительно оси 16 центральной выемки 7, сужающиеся в направлении сопла 5 и примыкающие к последнему. Криволиней, ные выемки 11 и 2 расположены под ; клапанами и глубина их меньше глубины центральной выемки 7.и сообщены между собой, с буферной полостью 13 и двумясимметричными полостями 14 и 15 на оди наковой глубине. Зоны 17 и 18 соответ ственно буферной полости 13 и двух сим, метричных полостей 14 и 15 выполнены с уменыпающейся глубиной в направлении периферии днища 6 поршня 2. Днище 6 поршня 2 может быть выполнено из тепло- изоляционного материала и закреплено на поршне 2 при помощи соединения 9 в виде ласточкина хвоста.Двигатель внутреннего сгорания работает следующим образом.При движении порцня...

Номер патента: 1402685

Опубликовано: 15.06.1988

Авторы: Никифоров, Садовский, Сергеев

МПК: F02B 23/00

Метки: внутреннего, воспламенением, двигателя, камера, сгорания, сжатия

...показаны) и днищем 1 поршня 2 с радиально установленными клинообразными выступами 3, сужающимися в направлении к центру камеры и равноудален ными от нее своими торцами 4 и 5.Угол я при вершине конуса выполнен равным 15-25. Отношение длины 1 выступа 3 к диаметру д окружности, проведенной через ближайшие к центру торцы 4 выступов 3, составляет 0,22 - 0,6.Сечение выступов в радиальном направлении выполнено в виде прямоугольника, длина т. которого может оыть равной 10 - 15 мм.Камера сгорания снабжена топливной форсункой 6 с сопловыми отверстиями, ориентированными на ближайшие к центру торцы 4 выступов 3. Выступы 3 размещены на днише 1 поршня 2 напротив каждого соплового отверстия форсунки 6. Окружность, проведенная через ближайшие к...

Номер патента: 1402686

Опубликовано: 15.06.1988

Авторы: Кудряш, Овечкин, Титаренко

МПК: F02B 23/00

Метки: внутреннего, двигатель, сгорания

...оси прорези,Двигатель работает следующим образом.В конце хода сжатия инерционные силы, действующие на поршень 2, достигают максимальных значений, при этом достигается максимальная скорость перемещения золотника 9, вызывающая перетекание заряда из дополнительной камеры 5 в основную 1 через канал 6 сообщения камер 1 и 5. При этом в канале 6 сообщения образуется высокая скорость течения потока, Благодаря наличию цилиндрической полости 10, являющейся резонирующей полостью, выходящей в канал 6, в последнем возбуждаются вынужденные высокочастотные колебания, обеспечиваюшие дополнительную турбулизацию заряда в основной камере 1 в конце хода сжатия, что приводит к увеличению скорости сгорания за счет образования гомогенной смеси, формируемой...

Номер патента: 1470986

Опубликовано: 07.04.1989

Авторы: Айгунова, Завлин

МПК: F02B 23/00

Метки: внутреннего, воспламенением, двигателя, камера, сгорания, сжатия

...осуществляется следующим образом.Воспламенение топливного Факела, впрыснутого в камеру сгорания, происходит после некоторой задержки, в течение которой факел проходит часть расстояния от сопла до стенки камеры, Первые очаги пламени возникают на наружной оболочке факела на некотором удалении от сопла. Дальнейшее сгорание распространяется к его головной части и постепенно охватыва- г ет всю наружную оболочку. На определенной стадии развития топпивныефакелы проходят через пазы 2, приэтом их горящая оболочка как бы "сре-зается" перегородкой. Свежий заряд,вытесняемый через прорези 13 расширяющимися продуктами сгорания, направлен на топливные факелы вне перегородки и интенсифицирует перемешивание их с воздухом. Часть горящейоболочки,...

Номер патента: 1483072

Опубликовано: 30.05.1989

Авторы: Бордуков, Конов, Масляненко, Огородников

МПК: F02B 23/00, F02F 3/12

Метки: внутреннего, двигателя, поршень, сгорания

...топливо впрыскивается, например форсункой (не показана), через горловину 8 в камеру 7 сгорания. Струя распыленного топлива, встречая на своем пути донную часть 5 выемки 3 ударяется в нее, заполняет поры вставки 6 и оседает пленкой в пространстве камеры 7 сгорания. Так как температура вставки 6 и донной части 5 при работе двигателя высокая, топливо интенсивно испаряется с поверхности вставки 6 и донной части 5 и через сквозные поры вставки 6 поступает в надпоршневое пространство, создавая тем самым развернутый фронт нагретых паров топлива, хорошо взаимодействующих со свежим воздушным зарядом в цилиндре,Формирование пленки на днище 2 поршня и ее испарение обеспечивает практически постоянную толщину пленки, что позволяет обеспечить...

Номер патента: 1537854

Опубликовано: 23.01.1990

Автор: Оленбург

МПК: F02B 23/00, F02B 53/02

Метки: внутреннего, двигателя, камера, роторного, сгорания

...5 выполнен открытым к форсунке 13.Впускной 10 и выпускной 11 каналы могут быть выполнены тднгенциальными, а жаровая вставка 5 со стороны выпускного канала 11 может быть выполцена в ниде улитки, при этом направление вращения улитки совпадает с направлением тангенциального впускногоканала 10. Желательно входной участок14 вставки выполнять с последовательными сужающимися 15 и расширяющимися16 участками, а топливную форсуцку13 располагать соосно жаровой вставке 5.Камера сгорания рдботдет следующим образомВоздух, сжатый в секциях роторногодвигателя, подается через впускнойканал 10 в камеру сгорания, в результате тангенциального расположения последнего приобретает вращательноедвижение и по мере постугьцения его вобласть сужающегося участка 15...

Номер патента: 1617165

Опубликовано: 30.12.1990

Авторы: Говоров, Стефановский

МПК: F02B 23/00

Метки: внутреннего, двигатель, сгорания

...к двигателям внутреннего сгорания,Цель изобретения - повышение топлив- НОЙ ЭКОНОМИЧНОСТИ,На фиг,1 представлен двигатель; на фиг.2 - днище поршня, вид сверху.Двигатель содержит цилиндр 1 с размещенным в нем поршнем 2, имеющим по меньшей мере одно компрессионное кольцо 3, головку 4 цилиндра 1 и камеру 5 сгорания, образованную последней и поршнем 2 и имеющую вытеснитель 6 со стороны головки 4. В днище поршня 2 в зоне вытеснителя б выполнены канавки 7 асимметричной формы с наклоном в сторону камеры 5 сгорания. В зависимости от формы камеры 5 сгорания канавки 7 могут быть расположены концентрично последней. Канавки 7 имеют ширину по верху 5 мм, сечение 3 мм, глубину 2,5-3 мм, ширину по дну 1 мм и угол наклона их образующей к днищу поршня 2,...

Номер патента: 1668713

Опубликовано: 07.08.1991

Автор: Луков

МПК: F02B 23/00

Метки: внутреннего, двигатель, сгорания, четырехтактный

...двигателями, суммарное времясечение выше, сопротивление ниже и, какследствие, очистка камеры 6 сгорания ототработавших газов (ОГ) улучшена,55 При последующем такте впуска клапан8 с самого начала полностью открыт, а клапан 9 с некоторыми опережениями начинает открываться, создавая основноедросселирующее сопротивление в начальной части такта впуска, В средней части обаклапана 8 и 9 полностью открыты, а в заключительной части такта впуска при полностью открытом клапане 9 постепенно закрывается клапан 8. создавая основное дросселирующее сопротивление, Таким образом, зона 25 впуска, заштрихованная на фиг, 2 и 3. ограничивается в начале такта открытием клапана 9, а в конце такта закрытием клапана 8, т,е, я начале и в конце основное...

Номер патента: 1716183

Опубликовано: 28.02.1992

Авторы: Ахтямов, Журавский

МПК: F02B 23/00, F02F 3/28

Метки: внутреннего, воспламенением, двигатель, сгорания, сжатия

...часть которой снабжена посадочным пояском, диаметр которого равен диаметру цилиндра, а верхняя выполнена с образованием кольцевого зазора между доследней и стенкой цилиндра, и камера сгорания ограничена нижней частью вставки. Верхняя часть вставки может быть выполнена с распределительными каналами, связанными с углублением в головке под впускной клапан, а нижняя - с цилиндрической полостью, отверстием под выпускной клапан и гнездом под форсунку,На фиг, 1 показан поперечный разрез двигателя со стброны впускного клапана, на фиг, 2 - то же, со стороны выпускного клапана; на фиг. 3 - вставка, аксонометрия; на. фиг,4 - тоже, вид сверху; на фиг. 5 - то же, вид снизу.Двигатель 1 внутреннего сгорания содержит по меньшей мере один цилиндр 2 с...

Номер патента: 1792494

Опубликовано: 30.01.1993

Авторы: Ахметов, Дерунов, Максимов, Рафиков, Шарипов

МПК: F02B 23/00

Метки: внутреннего, двигателя, камера, сгорания

...обьем камеры сгорания приположении поршня в ВМТ, Сферическая выемка 4 головки 3 цилиндра 1 снабжена торцевыми тангенциально направленнымивыступами 6 и выемками 7, образующими5 эавихрители заряда. На днище поршня 2выполнена цилиндрическая выемка 8, в которую входят выступы б при подходе поршня к ВМТ,В сферической выемке 4 головки 3 цилиндра 1 размещена свеча-форсунка 9 с распылителем 10 и электродами 11,Камера сгорания работает следующимобразом,В процессе сжатия при подходе поршня2 к ВМТ торцевые выступы б отсекают рабочий заряд или воздух, находящейся в зоневытеснения,.от камеры сгорания. При дальнейшем движении поршня 2 рабочий зарядвытесняется с большой энергией в камерусгорания через тангенциальные выемки 7 икольцевой зазор...

Номер патента: 1813894

Опубликовано: 07.05.1993

Автор: Музыка

МПК: F02B 23/00

Метки: внутреннего, воспламенением, двигатель, двигателя, работы, сгорания, сжатия

...форму трапеции, он выполнен в теле головки 2 и расположен вокруг пористой кольце- образной вставки 4. Цилиндрический канал 5 предназначен для соединения топливопровода 10 с кольцевым каналом 5 и имеет диаметр равный внутреннему диаметру топливопровода 10, Пористая кольцеобразная вставка 4 изготовлена, например, из металлокерамики.Способ осуществляется следующим образом.В цилиндр двигателя подается воздушный заряд и завихривается вокруг продольной оси 9 камеры сгорания 1,Воздушный заряд сжимается с помощью поршня 8, в)Редактор Н.Рожкова Техред М.Моргентал Корректор А,Козориз Заказ 1818 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5 изводственно.издательский...

Номер патента: 2001296

Опубликовано: 15.10.1993

Авторы: Дмитриев, Криворучко

МПК: F02B 23/00, F02F 1/00

Метки: внутреннего, двигателя, камера, сгорания, цилиндрическая

...и уменьшить величину тренияскольжения в аксиальном зазоре, Эффектусиливается тем, что сокращенный участокпоршня компенсируется усиленной продольной связью пазов и выступов. Выполне 15 ние пазов на длину, меньшую всей длиныхода поршня, не позволит повысить КПД,поскольку это снижает упомянутый эффектнаправляющих элементов и точность ходапоршня в аксиальном зазоре. Выполнение20 пазов на длину, большую всей длины ходапоршня, также нецелесообразно, посколькуэтим ограничивается полезный объем камеры, перемещение поршня и, соответственно, снижается КПД. Установлено, что25 выполнение пазов на всю длину хода поршня позволяет увеличить длину рабочего ходапоршня и снизить коэффициент трения споверхностью цилиндра в достаточной степени для...

Номер патента: 1108812

Опубликовано: 15.05.1994

Автор: Попов

МПК: F02B 23/00

Метки: внутреннего, двигатель, сгорания

ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ по авт. св. N N 688664, отличающийся тем, что, с целью повышения КПД и улучшения полноты сгорания путем повышения равномерности распределения топлива в вихревой тороидальной камере, вогнутая боковая поверхность отклоняющего устройства снабжена по меньшей мере двумя симметрично расположенными по диаметрам продольного сечения тороидальной камеры выступами, каждый из которых выполнен в виде пластины аэродинамического профиля, разделенной при помощи перемычки на две части с противоположными углами атаки, причем центр перемычки совпадает с центром окружности соответствующего продольного сечения тороидальной камеры.

Номер патента: 1324372

Опубликовано: 20.12.2005

Авторы: Ахметов, Воловик, Рафиков, Рудой

МПК: F02B 23/00, F02B 75/28

Метки: внутреннего, двигатель, сгорания

1. Двигатель внутреннего сгорания, содержащий по меньшей мере один цилиндр, снабженный противоположно движущимися поршнями и впускным и выпускным каналами, камеру сгорания, образованную кольцевой перегородкой с тангенциальными пазами, выполненной на днище одного поршня и размещенной в углублении днища другого поршня при положении последних во внутренней мертвой точке, и размещенную в цилиндре форсунку, ось распыливающего отверстия которой совмещена с осью одного из пазов перегородки, отличающийся тем, что, с целью повышения эффективности, кольцевая перегородка смещена к стенке цилиндра, в которой установлена свеча зажигания с электродами, расположенными вблизи паза, ось которого...

Номер патента: 1340279

Опубликовано: 20.12.2005

Авторы: Ахметов, Рафиков, Рудой

МПК: F02B 23/00, F02B 75/28

Метки: внутреннего, двигатель, сгорания

1. Двигатель внутреннего сгорания, содержащий по меньшей мере один цилиндр, снабженный противоположно движущимися поршнями и впускным и выпускным каналами, камеру сгорания, образованную кольцевой перегородкой с тангенциальными каналами, размещенной в углублении днища по меньшей мере одного из поршней при положении последних во внутренней мертвой точке, и размещенную в цилиндре форсунку с распылителем, ось одного из распыливающих отверстий которого совмещена с осью одного из каналов перегородки, отличающийся тем, что, с целью повышения эффективности, кольцевая перегородка смещена к стенке цилиндра и закреплена на ней, а в перегородке установлена свеча зажигания с электродами, размещенными...

Номер патента: 1834398

Опубликовано: 20.02.2007

Авторы: Ахметов, Дерунов, Рафиков, Шариков

МПК: F02B 23/00

Метки: внутреннего, двигателя, камера, сгорания

1. Камера сгорания двигателя внутреннего сгорания по авт. св. № 1280153, отличающаяся тем, что, с целью повышения топливной экономичности путем усиления турбулизации заряда, она снабжена кольцевым отражателем, выполненным на днище поршня, расположенным между цилиндрической выемкой и ее центральной сферической частью и соосно с ними и частично перекрывающим внутреннюю поверхность торцевых выступов при положении поршня в верхней мертвой точке. 2. Камера сгорания по п.1, отличающаяся тем, что она дополнительно снабжена форсункой, установленной в головке, расположенной между источником воспламенения и близлежащей образованной соседними выступами выемкой и имеющей распылительное...
