Диафрагма для турбомашинц c=-, vcnn: , l., -i: ; l: 3; i

Номер патента: 248710

Автор: Гродский

ZIP архив

Текст

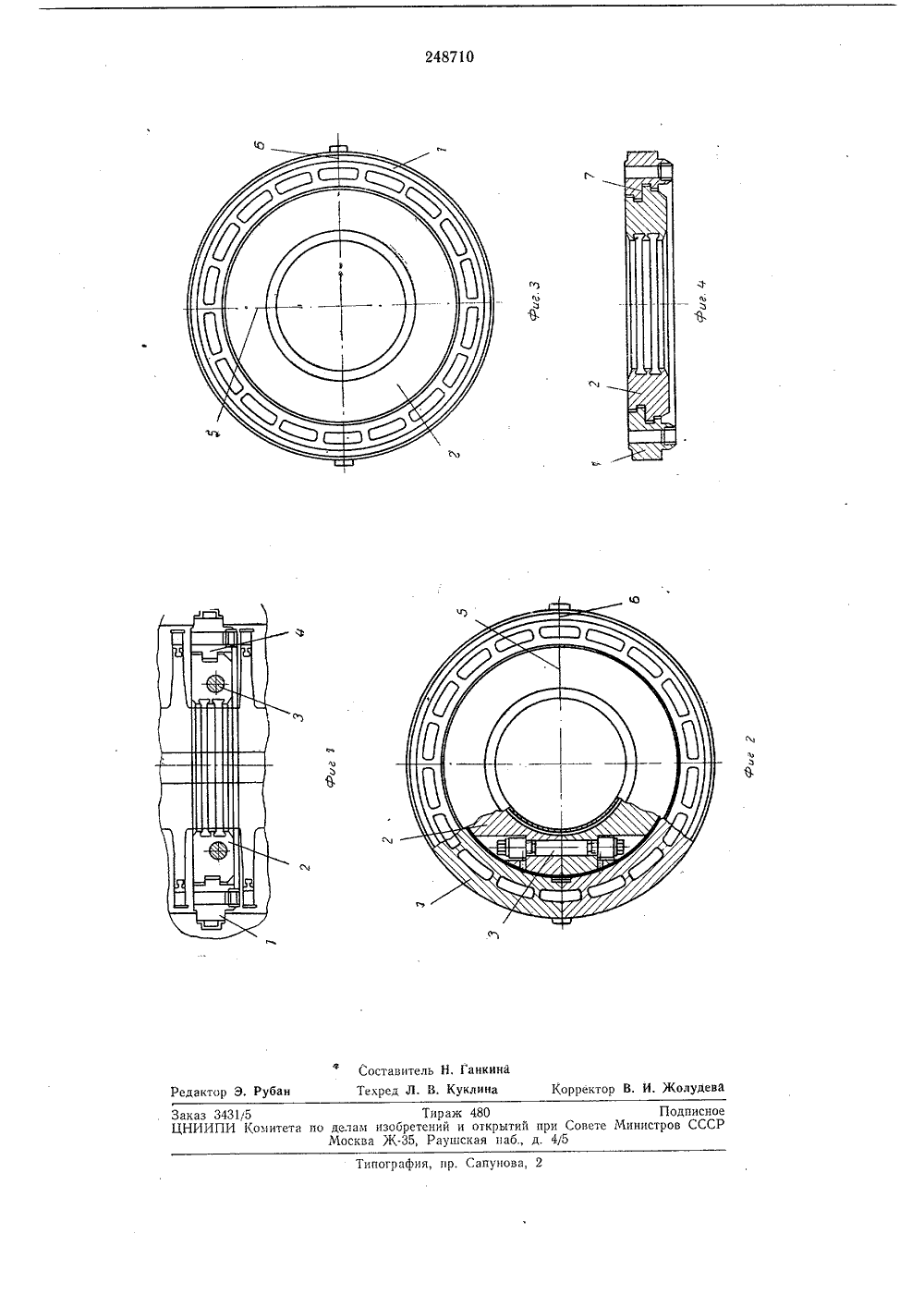

О П И С А Н И Е 248710ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства Кл. 14 с, 12/О 71321/24-6) Заявлено 30,71.1967 (с присоединением заявкиПриоритет Комитет по делам изобретений и аткрыти при Совете Министров СССРМПК Р ДК 62-226.1(088,8) Бюллетень2 ания 22,Х 11,1969 Опубликовано 18 Х.19 Дата опубликования оп Автор зобретения О. Гродский Центральный научно-исследовательский и проектно-конструкторск котлотурбинный институт им. И. И. Ползуновааяви дилфрАгмл для турномлшин ,:",льцо 1 соединено в разъеме ружное кольцо 3 в разъеме крепление внутреннего коль- производить, если сместить дуге окружности на некотортеже он равен 90) относи наружного кольца 8. Осевнутреннего кольца относи- фиксируется зубом 6, а соеосуществляется Х-образным Внутреннее кошпилькой 2. Нане скрепляется. Сца 1 можно неего разъем 4 порый угол (на четельно разъемавое положениетельно внешнегодинение колецзубом 7. едмет изоб етен ущеаяся спопровиде тольо кодуге а неплено рас- омбиИзвестны диафрагмы для турбомашин, содержащие два полудиска с направляющими лопатками, Эти диафрагмы при нагружении имеют неравномерные прогибы и распределение напряжений, причем наибольший прогиб наблюдается у разъема.Предлагаемая диафрагма отличается от известных тем, что она выполнена в виде наружного и внутреннего колец, скрепленных между собой при помощи кольцевого выступа. Кольца имеют разъемы, смещенные по дуге окружности один относительно другого на некоторый угол. Внутреннее кольцо скреплено в разъеме элементами, работающими на растяжение, изгиб, омятие, срез или комбинацию этих напряжений.Такое выполнение диафрагмы увеличивает ее несущую способность и выравнивает распределение прогиба и напряжений.На фиг. 1 изображена диафрагма турбомашины в разрезе (вид на разъем); на фиг. 2 - то же, в плане; на фиг. 3 - соединение внутреннего кольца с наружным; на фиг. 4 - диафрагма (разрез), у которой наружная часть связана с внутренней, например, Х-образным зубом,Диафрагма для турбомашины, преимственно, большой мощности, отличтош, тем, что, с целью увеличения несущей собности и выравнивания распределения гиба и напряжений, она выполнена в скрепленных между собой при помощи цевого выступа наружного и внутреннег лец, имеющих разъемы, смещенные по окружности один относительно другого н который угол, и внутреннее кольцо скре в разъеме элементами, работающими на 25 тяжение, изгиб, смятие, срез или на кнацию этих напряжений.248710 Составитель Н, Ганкин Техрсд Л. В. Куклина орректор В. И дактор Э, Руба нова, 2 Типография Заказ 3431,5 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушская наб., д. 4/5

Смотреть

Заявка

1171321

Центральный научно исследовательский, проектно конструкторский, котлотурбинный институтИ. И. Ползунова

Г. О. Гродский

МПК / Метки

МПК: F01D 9/02

Метки: vcnn, диафрагма, турбомашинц

Опубликовано: 01.01.1969
