Номер патента: 616214

Авторы: Гюнтер, Ханс

ZIP архив

Текст

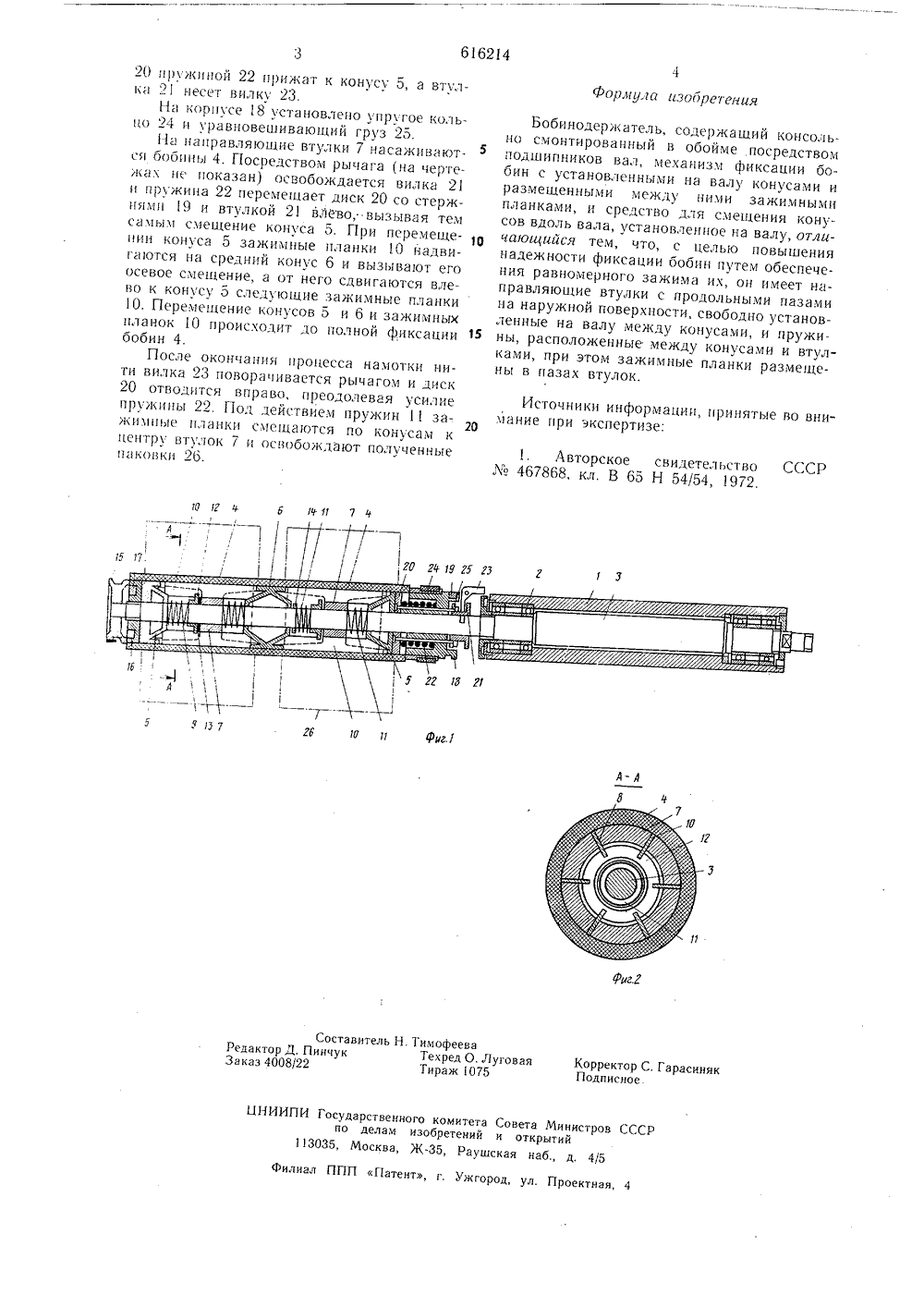

Союз Советскии Социапистицескии РеспубликО П И С А Н И Е 11)в 1 в 14ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1) Дополнительное д-в 12 73121) 19 1)М, Кл 8-12 аявле 65 Н 54/54 01 Э 7/00 присоедин ем заявкиГасударственный комит Совета Министров ССС оо делам изобретений и открытий) Авторы изобретения Гюн Ин остранцьель, Ханс(ГДР ) ер и Ханс Винкле Иностранное предприятиеФЕБ Шпиннераймашиненбау Карл-Маркс-Шта) БОБИНОДЕРЖАТЕ бобинодержатель в ез А - А на фиг. . м радиально-упорольно смонтирсь;,х орудованию я устройств ся к каса жатель, содержащий ый в обойме посредл, механизм фикса- ными на валу кону- между ними зажимтво для смешения коовлен н ое на валу 11, ржатель не обеспезажима нескольких вленных на нем боадежность фиксации ы высокие скорости ессе наматывания на икс оравляюми 8 на ми конивых стоя повышение счет обеспезобретения являетс фиксации бобин за мерного зажима и Это достигается те тель имеет направляю ньяи пазами на наруж бодно установленные н сами, и пружины, распо нуса ми и втулками, планки размещены в и что ообинодержацие втулки с продольной поверхности, своа валу между конуложенные между копри этом зажимные азах втулок. 2 Изобретение относидля намотки нитей идля закрепления бобинИзвестен бобинодерконсольно смонтированнством подшипников вации бобин с установленсами и размещеннымиными планками и средснусов вдоль вала, устанИзвестный бобинодечивает равномерностипоследовательно устанобин и, следовательно, них. Поэтому невозможнвращения бобин в процних нитей.Целью инадежностичения равно На фиг. 1 изображенразрезе; на фиг. 2 - разрВ обойме 1 посредствоных подшипников 2, консвал 3.На валу 3 размещен механизм фбобин 4, имеющий конусы 5 и б. Мнусами свободно установлены напцие втулки 7 с продольными пазанаружной поверхности и внутренническими выемками 9 с обеих торцорон. В пазах 8 свободно установлены зажимные планки 10 со скошенными торцами, контактирующие с бобинами 4, а в выемках 9 размещены пружины сжатия 11. В одной из выемок каждой направляющей втулки 7 установлена фланцевая втулка 12. Между втулками 12 и 7 установлена распорная шайба 13, а у конуса б размещено упорное кольцо 14.На конце вала 3 закреплены нитеулавливатель 15 и балансировочное кольцо 1 б с уравновешивающим грузом 17.Перед обоймой .1 на валу установлено средство для смещения конусов вдоль вала, имеющее корпус 18 со стержня 19 связанными с диском 20 и втулкой 2я д и Фиг. Составитель Н. Тимофеева Редактор Д. Пинчук Техред О Луговая Заказ 4008/22 Тираж О 5 Корректор С. ГарПодписное. НИИПИ Государственного комитет по делам изобретени 113035, Москва, Ж, РауСовета Миниси открытий в ССС ская наб илиал ППП Патент,город, ул. Проектная 20 пружиной 22 прижат к конусу 5, а втулка 2 несет вилку 23.На корпусе 18 установлено упругое кольцо 24 и уравновешивающий груз 25.На направляющие втулки 7 насакиваются ообины 4, Посредством рычага на чертежах нс показан) освобождается вилка 21 и пружина 22 перемещает диск 20 со стержгямп 19 и втулкой 21 влевог вызывая тем самым суещение конуса 5. При перемещении конуса 5 зажимные планки 10 надвигаются на средний конус 6 и вызывают его осевое смещение, а от нега сдвигаются влево к конусу 5 следуощие зажимные планки 1 О. Перемещение конусов 5 и 6 и закимных планок 10 происходит до полной фиксации бобин 4.После окончания процесса намотки нити вилка 23 поворачивается рычагом и диск 20 отводится вправо, преодолевая усилие пружины 22. Под ействием пружин 11 зажимпые планки смещаются по конусам к центру втулок 7 и освобождают полученные паковки - Ь. Бобинодеркатель, содержащий консольно смонтированный в обойме посредством подшипников вал, механизм фиксации бобин с установленными на валу конусами и размещенными между ними зажим ными планками, и средство для смещения конусов вдоль вала, установленное на валу, отличаюиийся тем, что, с цельк повышения надежности фиксации бобин путем обеспечения равномерного зажима их, он имеет направляющие втулки с продольными пазами на наружной поверхности, свободно установленные на валу между конусами, и пружи ны, расположенные между конусами и втулками, при этом зажимные планки размещены в пазах втулок,Источники информации, принятые во вничание при экспертизе: 1, Авторское свидетельство СССРЛа 467868, кл. В 65 Н 54/54, 972.

Смотреть

Заявка

1979470, 19.12.1973

ФЕБ ШПИННЕРАЙМАШИНЕНБАУ КАРЛ-МАРКСШТАДТ

ГЮНТЕР ЗАЙДЕЛЬ, ХАНС ВАЛЬТЕР, ХАНС ВИНКЛЕР

МПК / Метки

МПК: B65H 54/54

Метки: бобинодержатель

Опубликовано: 25.07.1978
