Суровец

Номер патента: 1527348

Опубликовано: 07.12.1989

Авторы: Ветошкина, Зельцер, Кизилова, Козырева, Леликова, Нагдасева, Суровец, Шляхов

МПК: D06M 13/02

Метки: замасливатель, нитей, полиамидных, синтетических

...формирования 20с помощью замасливающих роликов. Содержание замасливателя на нити 0,75+0,05 вес,гВ табл,1 приведены свойства анидних нитей, обработанных в сопоставимых условиях замасливателем Синтокс 20 М и замасливателем Синтокс"12, Ядге"зионные свойства корда определяютметодом отслоения единичной нити пристатическом сжатии, Ядгезионные свой- ЗОства корда Н-методом определяют поГОСТ 14863-69. Используют резиновуюсмесь на оснбве каучука СКИ.П р и м е р 2. Готовят замасливатель следующего состава, мас.ь; 35Масло НКМ52Препарат ОП1 ОПрепарат Стеарокс-Ь 22Олеиновая кислота 3,5Клоэ1,0Вода ОстальноеРабочей эмульсией замасливателяконцентрацией 15 вес.4 обрабатываютнить из синтетического полиамидноговолокна капрон на стадии формирования с...

Номер патента: 1024539

Опубликовано: 23.06.1983

Авторы: Ветошкина, Зельцер, Кизилова, Козырева, Леликова, Нагдасева, Суровец, Шляхов

МПК: D06M 13/02

Метки: замасливатель, нитей, полиамидных

...замасливатель с ус-, ловным названием "СинтоксМ 1 изготавливают по следующей технологии.Компоненты ОПи "Стеарокс-б" расплавляют в камере для расплавления при 70+ЗэС. Приготовление замасливателя ведут. в стальном реакторе при 50-55 С с перемешиванием. Число оборотов мешалки 100-150 в минуту.В реактор загружают необходимое количество масла которое нагревают до 50-55 С. Затем последовательно загружают препараты ОПили "Синтанол ДС", "Стеарокс-б", олеиновую кислоту и нагретую до 60-65 оС воду. После загрузки каждого компонента необходимо перемешивание до гомогенизации смеси. Воду добавляют небольшими порциями, Готовую смесь охлаждают до 25-30 фС подачей в рубашку реактора холодной воды. Полученная смесь при этой температуре представляет...

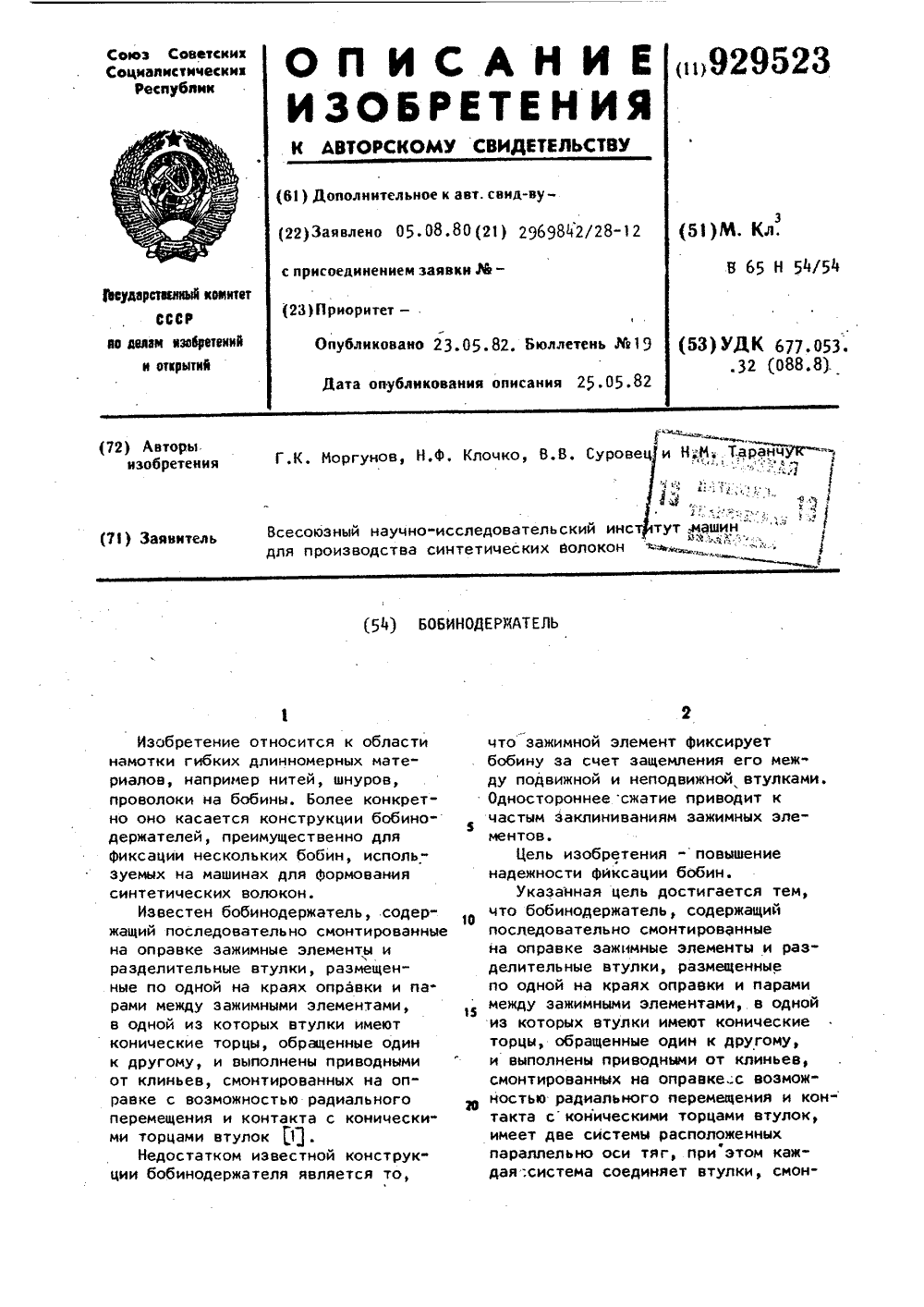

Номер патента: 929523

Опубликовано: 23.05.1982

Авторы: Клочко, Моргунов, Суровец, Таранчук

МПК: B65H 54/54

Метки: бобинодержатель

...колец 1,фиг.5 .и 6), В случаезакрепления на бобинодержателе одной бобины, он содержит одну парУ ЗОзажимны элементов, а в случае одновременного закрепления нескольких бобин - пару зажимных элементовдля каждой бобины, Каждый зажимнойэлемент размещен между двумя втул 35ками, левой 4 и правой 5, которыесмонтированы на оправке свободно.Правые втулки 5 всех зажимныхэлементов бобинодержателя соединены между собой системой тяг 6,левые - системой тяг 7, Каждаясистема тяг выполнена в виде профильных стержней, уложенных в продольных пазах оправки и посредствомштифтов 8 соединена с соответствую 45щими втулками зажимных элементов.Механизм перемещения втулок выполнен в вйде клиньев 9, например,трех симметрично расположенных.Клинья могут быть выполнены...

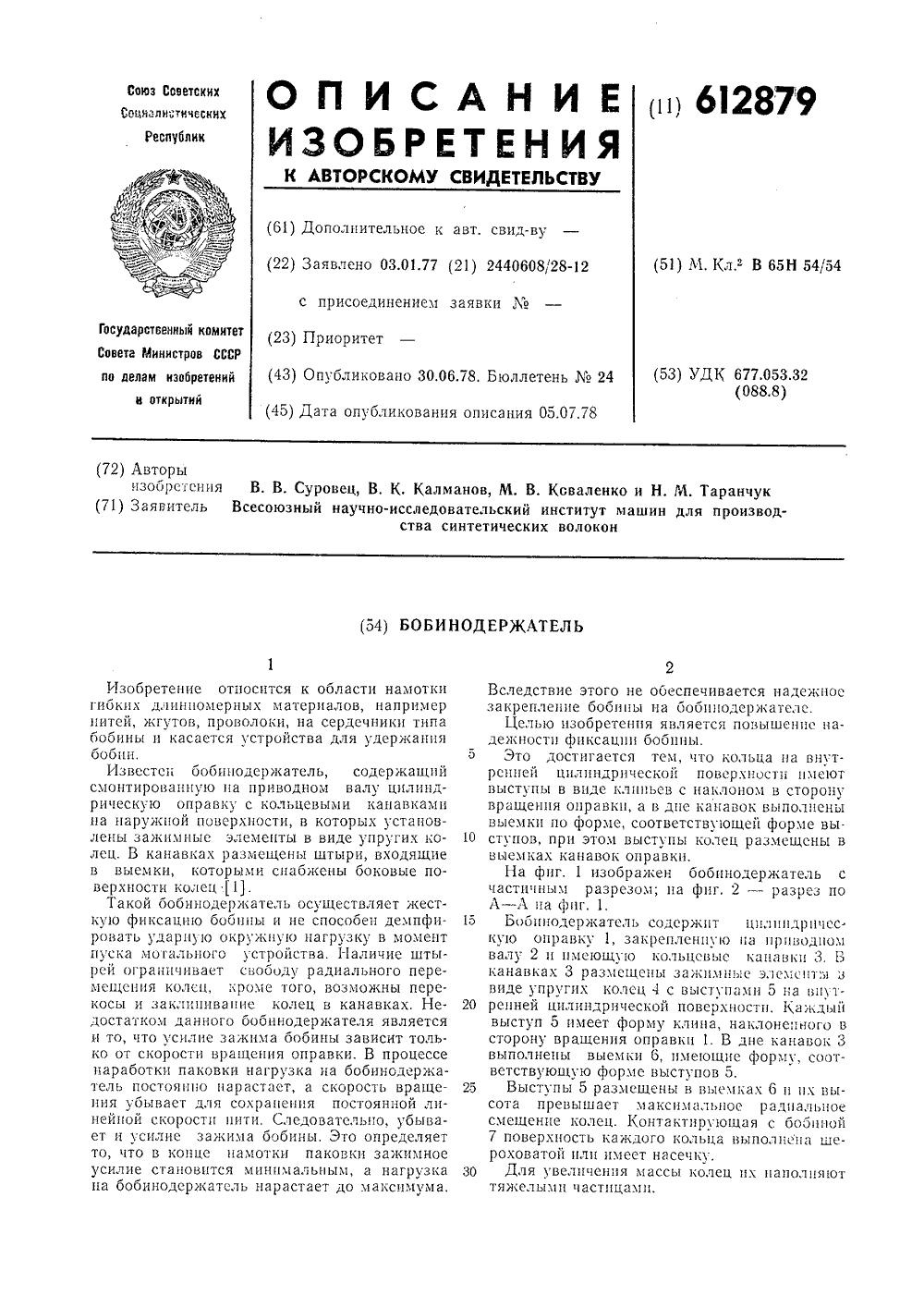

Номер патента: 612879

Опубликовано: 30.06.1978

Авторы: Калманов, Коваленко, Суровец, Таранчук

МПК: B65H 54/54

Метки: бобинодержатель

...а в дпе канавок Выполненывыемки по форме, соответствующей форме вы 10 ступов, при этом выступы колец размещсны ввыемках канавок оправки,На фиг. 1 изображен бобинодерячастичным разрезом; на фиг, 2 -А - А на фнг. 1.15 Бооннодержатсль содержит цнлиндрнчсскую оправку 1, закрепленную на приводномвалу 2 н нмсощ 1 ю кольцсвыс канавки 3. Вканавках 3 размещены зажнмнье элементьч ввиде упругих колец 4 с выступами 5 на вну т 20 ренней цилиндрической поверхности, Каждьшвыступ 5 имеет форму клина, наклоненного всторону вращения оправки 1. В дне канаьок 3выполнены выемки 6, имеющие форму, соответствующую форме выступов 5.25 Выступы 5 размещены в выемках 6 н их высота превышает максимальное радиальноесмещение колец, Контактирующая с бобиной7...

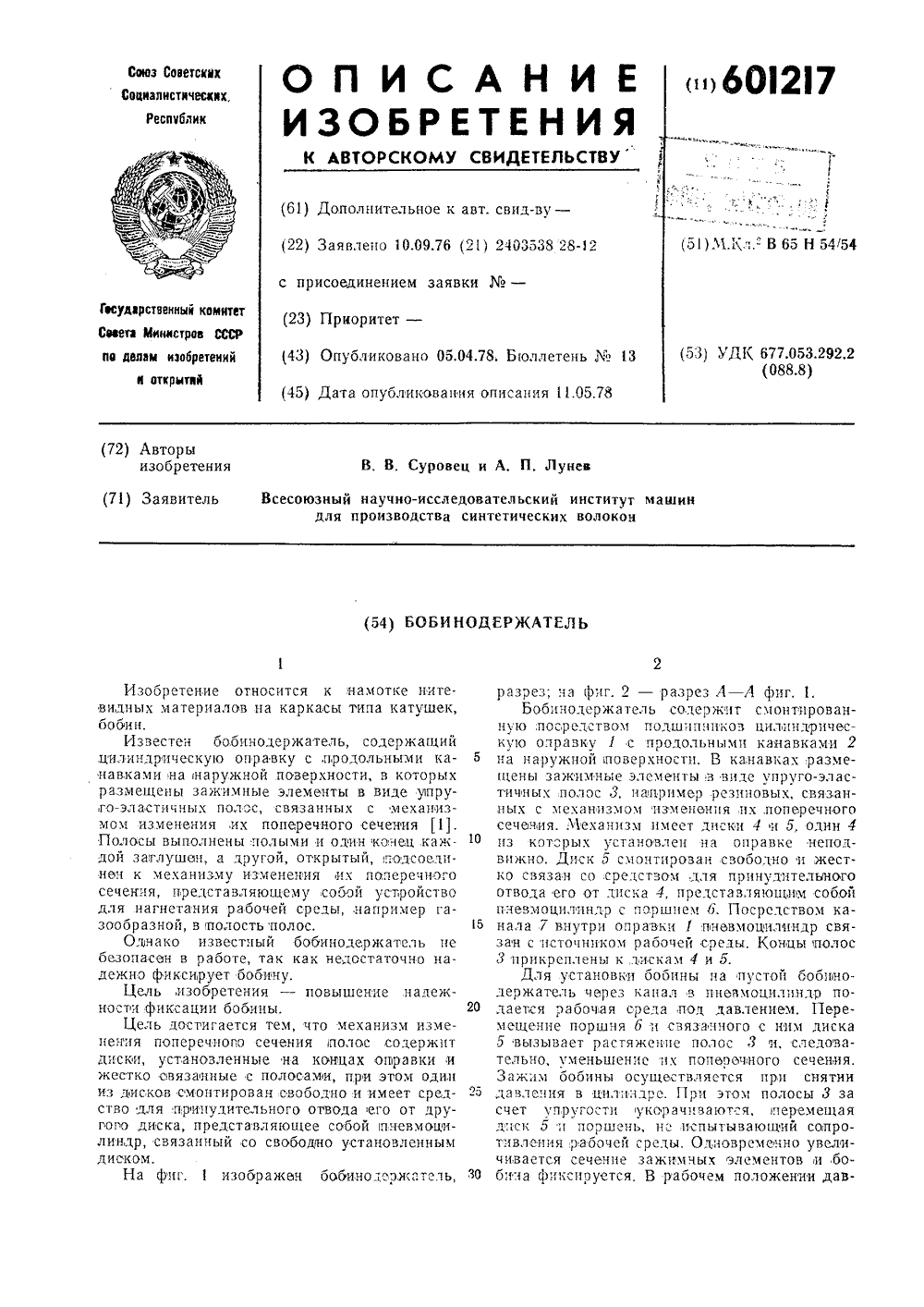

Номер патента: 601217

Опубликовано: 05.04.1978

Авторы: Лунев, Суровец

МПК: B65H 54/54

Метки: бобинодержатель

...подшппкоз цилиндрическую оправку 1 с продольными канавками 2 на наружной поверхности. В канавках размещены зажпмные элементы н виде упруго-эластичных,полос 3, например резиновых, связанных с механизмом изменения пх,поперечного сечения. Механизм имеет диски 4 и 5, один 4 из кот"рых установлен на оправке неподвижно. Диск 5 смонтирован сзооодно и жестко связан со средством для принудительного отвода его от лиска 4, представляющим собой пнезмоцилиндр с поршнем 6. Посредством канала 7 внутри оправки У пнввмоцнлиндр связан с источником р а бочей среды, Концы полос 3 прикреплены к,дискам 4 и 5.Для установки бобинь; на пустой собинодержатель через канал з пнезмоцилиндр подается рабочая среда,под давлением. Перемещение...

Номер патента: 589189

Опубликовано: 25.01.1978

Авторы: Васильченко, Задвинский, Калманов, Клочко, Новицкий, Суровец, Таранчук

МПК: B65H 54/54

Метки: вал, мотальный

...машины закреплена ось 2, на которой с помощью аэростатических подшипников 3 установлена оправка 4. В оси предусмотрен канал 5 для подвода воздуха к подшипникам 3. Соосно подшипникам установлен электродвигатель 6, связанный с оправкой 4. Питание к электродвигателю подводится через канал 7 в оси 2. Оправка может быть использована как фрикционный цилиндр или как несущая бобину .зажимная оправка бобинодержателя.Выхлопные каналы 8 подшипников 3 посредством полости (ресивера) 9 сообщаются е зазором 10 между ротором 11 и статором 12 электродв и гател я 6.Сжатый газ подается через канал 5 к аэроо статическим подшипникам 3. Вращение электродвигателя 6 вызывает вращение оправки 4.Отработавший в подшипниках газ выходит из выхлопных каналов 8,...

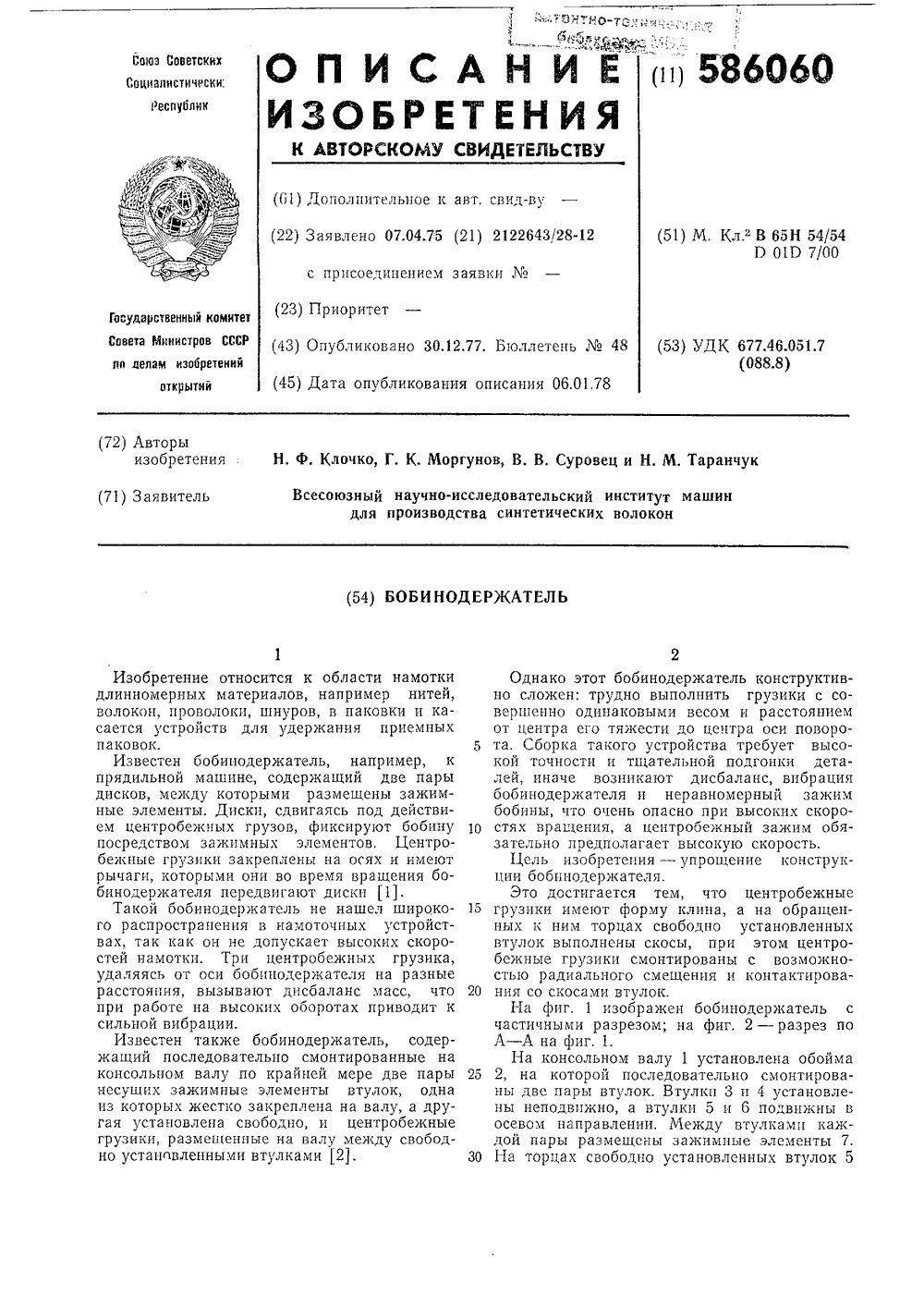

Номер патента: 586060

Опубликовано: 30.12.1977

Авторы: Клочко, Моргунов, Суровец, Таранчук

МПК: B65H 54/54

Метки: бобинодержеталь

...такого устройства требует высокой точности и тщательной подгонки деталей, иначе возникают дисбаланс, вибрация бобинодержателя и неравномерный зажим бобины, что очень опасно при высоких скоро стях вращения, а центробежный зажим обязательно предполагает высокую скорость,Цель изобретения - упрощение конструкции бобинодержателя.Это достигается тем, что центробежные 15 грузики имеют форму клина, а на обращенных к ним торцах свободно установленных втулок выполнены скосы, при этом центробежные грузики смонтированы с возможностью радиального смещения и контактирова ния со скосами втулок.На фиг. 1 изображен бобинодержатель счастичными разрезом; на фиг. 2 - разрез по А - А на фиг. 1.На консольном валу 1 установлена обойма 25 2, на которой...

Номер патента: 554440

Опубликовано: 15.04.1977

Авторы: Суровец, Таранчук, Тупицын

МПК: F16J 13/00

Метки: герметического, запирания, сосудов

...эластичн ой формы и охватывает изнутри и снаружи, обр стенками корпуса полост с источником подачи р сильфонной ма 4 уменьш и сильфона полости через эластичной ка под действиеь горловину с ри расжатип твом механиз на увелпчива исходит разг во легко вын При сжатии ством механиз ренней полост среды из этой пяет полости них давление,пие сжим пот запирая ее. П стп 3 посредс объем сильфо снимается, про дг, и устройст вины.Такая конст выравнить за сосудов, выпол На чертеже ройство. Устройство камеры 1, о средства длярукция устро именные усил ненных из хр изображено иства позволяет я на горловину пких материалов, предлагаемое уст 25 состоит из эластичной напорно хватывающей горловину 2, поддавливания рабочей сред Изобретение относится...

Номер патента: 548526

Опубликовано: 28.02.1977

Авторы: Клочко, Коваленко, Суровец

МПК: B65H 54/52

Метки: намотки, нитевидного

...и имеет збариты,Целью изострукции иустройства.На чертеже показанама предлагаемого устротевидного материала.Устройство состоит излиндра 1, двух бобинодерж новленных симметрично относительно цилиндра, механизма прижима с двумя зубчатыми венцами 4 п 5, взаимодействующими между собой, Венцы 4 и 5 связаны с соответствую 5 щими бобпнодержателями посредством двуплечих рычагов 6 и 7, прикрепленных в средней части шарнирами 8 и 9 к станине. Один из рычагов, например, 6 несет груз 10 для создания начального прижима.О Как вариант, между зубчатыми венцами 4 и5 может быть установлена промежуточная деталь, например, зубчатая рейка (на чертежене показана).При наработке паковок диаметр их увели чивается, и оси бобинодержателей 2 и 3 удаляются от...

Номер патента: 538966

Опубликовано: 15.12.1976

Авторы: Суровец, Таранчук, Тупицын

МПК: B65H 54/28

Метки: нити, раскладки

...позволяет значительно повысить скорость и качество намотки нити,Устроиство для раскладки нити, содержащее барабанчик с винтовой канавкой, связанный посредством ползушки с П-образным нитеводителем, и средство для рассеивания витИзобретение относится к текстильнои промышленности и касается устройств для наматывания нитей, волокон, лент, шнуров и других аналогичных материалов.Известно устройство для раскладки нитей, содержащее штангу со смонтированным на ней нитеводителем, взаимодействующую с барабанчиком с винтовой канавкой, в котором нитеводитель смонтирован шарнирно с возможностью осуществления колебательного движения для рассеивания витков намотки.В известном устройстве для раскладки нити рааположение электромагнитного вибратора на...

Номер патента: 537827

Опубликовано: 05.12.1976

Авторы: Васильченко, Дрогун, Клочко, Нецвитай, Суровец

МПК: B29B 1/04

Метки: переработки, полимерных, червячная

...к корпусу.Эта цель достигается тем, что в червячной машине для пеоеработки полимерных материалов по авт, св,317527 паз выполнен в средней части витка червяка, а спираль помещена в паз с возможностью радиального перемещения, при этом ширина поперечного сечения спирали у корпуса выполнена большей, чем в пазу,На чеотеже представлена часть осевогосечения червячной машины,Червяк 1 размещен в цилиндрической полости корпуса 2, В гребне червяка выполненпаз 3, в который с зазором Си помещенаспира"ь 4. Сгираль выполнена так, что частьее, находящаяся в пазу, имеет ширину537 меньшую, чем ширина 6 ее части, прилегающей к корпусу. Она может быть Г-образной или Т-образной формы и выполняется из упругого материала. Межвитковая полость 5 уплотнена с...

Номер патента: 492600

Опубликовано: 25.11.1975

Авторы: Клочко, Ротов, Суровец, Таранчук, Тупицын

МПК: D01D 5/04

Метки: волокна, выпрядаемого, охлаждения, расплава

...на диффузорах, и полэуны с,при этом в корпусе обдувочной шахты,выполнены вертикальные прорези, в которых укреплены тяги,На фиг. 1 изображена часть обдувочной шахты, продольчый разрез; на фиг, Д:то же,разрез А-А.Устройство для охлаждения волокнавключает корпус 1 обдувочной шахты срасположенными внутри нее диффуэорами2, на каждом иэ которых укреплены направляющие 3. В направляющих расположены полэуны 4, соединенные с тягами 5, укрепленными в вертикальных прорезях6 корпуса фиксатором T.Работает устройство следующим обра;зоя,Ф5 . Поток охлаждающей среды поступаетв нижнюю часть корпуса 1 к первому диффузору, часть потока отсекается диффузором и выходит через отерсткя 8 в корпусе обдувочной шахты. Другая часть п 10 тока...

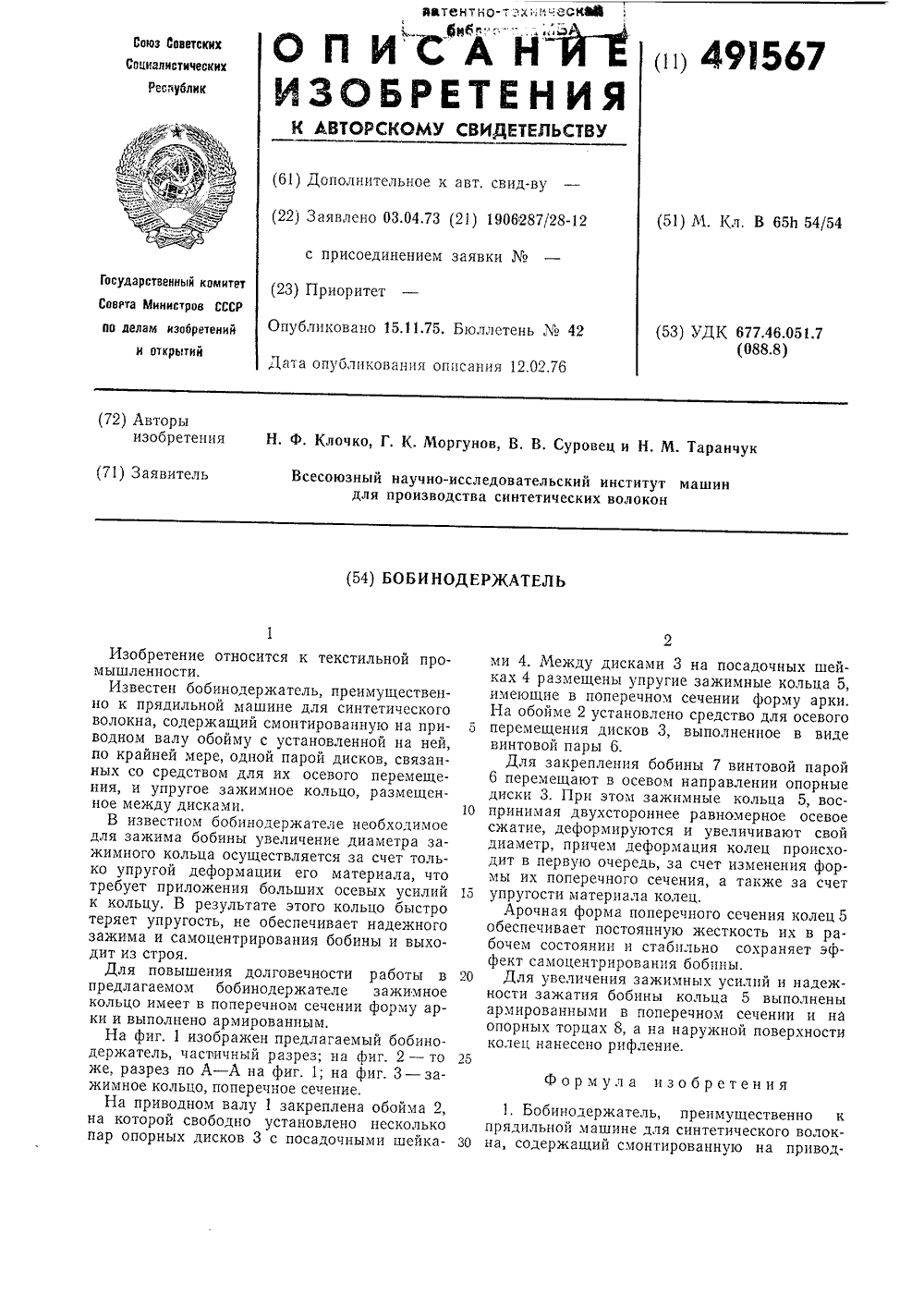

Номер патента: 491567

Опубликовано: 15.11.1975

Авторы: Клочко, Моргунов, Суровец, Таранчук

МПК: B65H 54/54

Метки: бобинодержатель

...арки и выполнено армированным.На фиг. 1 изображен предлагаемый бобинодержатель, частичный разрез; на фиг. 2 - то же, разрез по А - А на фиг. 1; на фиг. 3 - зажимное кольцо, поперечное сечение.На приводном валу 1 закреплена обойма 2, на которой свободно установлено несколько пар опорных дисков 3 с посадочными шейками 4. Между дисками 3 на посадочных шейках 4 размещены упругие зажимные кольца 5, имеющие в поперечном сечении форму арки.На обойме 2 установлено средство для осевого 5 перемещения дисков 3, выполненное в видевинтовой пары 6.Для закрепления бобины 7 винтовой парой6 перемещают в осевом направлении опорные диски 3. При этом зажимные кольца 5, вос принимая двухстороннее равномерное осевоесжатие, деформируются и увеличивают свой...

Номер патента: 479708

Опубликовано: 05.08.1975

Авторы: Гурай, Клочко, Ротов, Суровец, Таранчук, Тупицын

МПК: B65H 54/28

Метки: механизм, нити, раскладки

...же Изобретение относится к производству химических волокон, а именно к механизмам раскладки нити, и может быть использовано, например, в намоточных механизмах прядильных машин для синтетических волокон. 5Известен механизм раскладки, содержащийнитеводные элементы, установленные с возможностью вращения относительно оси, параллельной линии раскладки. Нитеводные элементы закреплены на приводимой в дви жение бесконечной ленте или цепи.Недостатком этого механизма является наличие элементов, переходящих с вращательного движения в прямолинейное и наоборот.Переход одного вида движения на другой 15 создает в системе большие динамические нагрузки, что приводит к быстрому износу подшипниковых опор, ограничению интервалов рабочих скоростей,...

Номер патента: 455012

Опубликовано: 30.12.1974

Авторы: Ротов, Суровец, Таранчук, Тупицын

МПК: B28C 7/04

Метки: вибрационный, питатель-дозатор

...11 РС)151 Зс 1- слцкд 9. Выгр)зочц(3 чдсь 3 солержит исрфорирОВзцц 10 ко 3 усооб;)с)зц) 10 цясзлкуО, ПОЛ КОТОРО 1 13 Гс 3 ЗОПОЛВОЛяШу 10 Кс 1)Ер) 11 ПО- лдстс 5 чсрсз (тр,оки 12 ицсртия Гззооор;(з:(дя срелд. 11 л выгр)зоццой чстью 3 рдсположсц(1 короокс 3 О сосс) 13."роцс 1 Вс) мс 13- цолспо из ) цругих опорх.Рс(ЦМГИРО 3(3 ИИЫй СЫПУЧИЙ МтсРИДЛ ЦСРСЗздгрузочцую )ечку, и соеЛицитсльцый эгемецт 6 цопдлдст в кмеру упл(тцсция мдтеридлз. Вибратором 4 камер уцлот(с(ия мд 1 с 13)излз привОЛИс 51 В к 0,1(.Озтсль 30 с ЛВижс.цис, причем дмпл)пулз этого лвижеция больше со стороцы выгрмзки мгс;,)идлд. ВслслстВц(. ЭТОГО Кс 1)СРЗЗДИ(ДИ 51 С 1 СЯ )1 ТСРИЗЛО.1, который псрсмспЗстся к пер.горолкс 8 и уп лотцястся. Здпол;ив кмеру уплотцеция, мд)сризл...

Номер патента: 454157

Опубликовано: 25.12.1974

Авторы: Ротов, Суровец, Таранчук, Тупицын

МПК: B65H 54/30

Метки: нитевидного, раскладки

...среды, расположенное на поверхности камеры по замкнутой кривой.В этом устройстве не исключена возможность механических повреждений волокна при контактной раскладке, кроме того, имеются большие инерционные нагрузки на элементы конструкции при больших скоростях раскладки.В предлагаемом устройстве обеспечивается бесконтактная раскладка нитевидного матс- риала при помощи газообразной напорной среды,Для этого предложенное устройство снабжено отражательной пластиной, установленной вдоль прорези корпуса и образующей с ним щель для прохода нитевидного материала, причем пластина установлена по отношению к корпусу, с наклоном и имеет антифрикционное покрытие.На фиг. 1 изображено предлагаемое устройц 1 454157 -454157 7 рези 5 с прорезью 2 в...

Номер патента: 448155

Опубликовано: 30.10.1974

Авторы: Суровец, Таранчук

МПК: B65H 54/30

Метки: нити, раскладки

...1 намагничивания с сердечником 2, расположенным вмагнитопроводе 3, имеющем замкнутую винтовую прорезь Ф.Катушка с сердечником и магнитопроводом установлены с возможностью вращения, при этом катушка с сердечником закреплена, а магнитопровод вращается (см. Фиг. Ф).Прорезь, представляющая собой разрыв магнитопровода, заполнена армированным намагнитным материалом 5.Параллельно главноИ оси ведущего барабанчика-закреплены направляющие б с нитеводителем 7 с магнитным элементом (на чертежах не показан), МагнитныИ элемент может быть выполнен либо в виде пластинки из материала на основе берилия, либо в виде витков электропроводящего материала.При пропускании тока по катушке намагничивания вокруг нвв возникает магнитное поле, силовыв линии...

Номер патента: 440516

Опубликовано: 25.08.1974

Авторы: Суровец, Таранчук, Тупицын

МПК: F16J 13/00

Метки: герметичного, запирания, сосудов

...ненадежности и запивнутри эластичной камеры установленкий стакан, внутри которого расположенройство для поддавливания.На чертеже изображено предлагаемое устройство.Оно состоит из эластичной камеры 1,щенной в горловину 2 сосуда и прикрепк жесткому основанию 3 и устройства пливания, выполненного в виде жесткогона 4, сообщающегося с атмосферой посвом отверстий а и с дополнительной элной камерой 5 посредством отверстий б. Дополнительная эластичная камера выполненагофрированной, при этом изменение объемадополнительной эластичной камеры происходит при врашении винтового механизма 6. 1. Устройство для герметичного запирания 0 сосудов посредством замкнутой прикрепленной к жесткому основанию эластичной камеры, заполненной поддавливаемой рабочей...

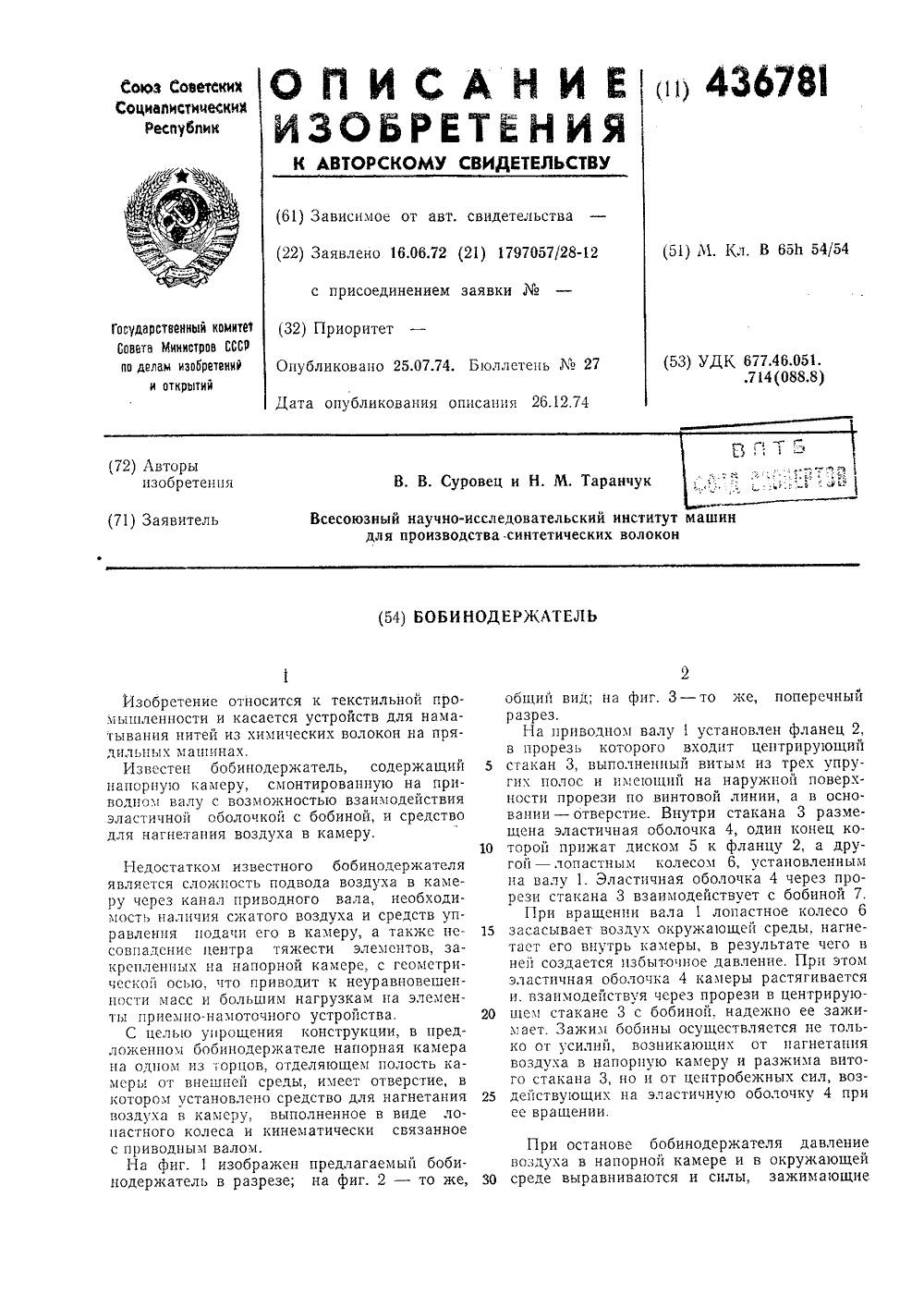

Номер патента: 436781

Опубликовано: 25.07.1974

Авторы: Суровец, Таранчук

МПК: B65H 54/54

Метки: бобинодержатель

...лопастного колеса и кинематически связанное с приводным валом.На фиг. 1 изображен предлагаемый бобиподержатель в разрезе; на фиг, 2 - то же,общий вид; на фиг, 3 - то же, поперечный разрез.На приводном валу 1 установлен фланец 2,в прорезь которого входит центрирующий 5 стакан 3, выполненный витым из трех упругих полос и имеощпй на наружной поверхности прорези по винтовой линии, а в основании - отверстие. Внутри стакана 3 размещена эластичная оболочка 4, один конец коо торой прижат диском 5 к фланцу 2, а другой - лопастным колесом б, установленным на валу 1. Эластичная оболочка 4 через прорези стакана 3 взаимодействует с бобиной 7.При вращении вала 1 лопастное колесо б 5 засасывает воздух окружающей среды, нагнетает его внутрь камеры,...

Номер патента: 71342

Опубликовано: 01.01.1948

Автор: Суровец

МПК: B27K 1/00, B27L 5/00

Метки: лущения, них, проварки, способа, чураков, шпона

...ЧМРЯКОВ ПО ссецна цепОВ ДЛ НВСИ П. П ; С Я ЯД ЦОСЛЕДО а С 11,ОТЛенн оиство для осущсствлени 1 а:0 щ е е с я примцени ОВЯ Г) КИ скции ба1 р.ЛЯЯемый способ имеет целью ооеспсчить правильное гсдснс )жи)1 п рова пки 11 раков, для чеГО и)Нменястя кон Вйерняя система, 1: р и Кото ) О 1 и 0;л е ж 2 ц и е и ) ОБ 2 р к ч у ) я к1О Г ус к 2 от 5 10) сз с . к и 1 1 ВарочцОГО бассейна. Г 1)и этОм каждыЙ чмрак Б Отдсльнь сскц 115 к басссйпя про;со,Ит стро 0 устянйВ:1 енныЙ рсж)11 проВяркп.1 ля Осуцсствленя такоГО спос 002 применен Варочь 1 Й б 1 сеп 1, рздс,енныЙ н 1 1)яд Вертикальны. секций, В которык устяпявлив 216 тся цеппье трипортер 1, сняОженные полка:)и д я зя.Вата чуряков, кяжд 251 цз ко: Оры. пя,)ОЙ пОдкосОВ крепится к цепи.а кзяпцыс...

Номер патента: 61674

Опубликовано: 01.01.1942

Автор: Суровец

МПК: B30B 15/26

Метки: дыхании, дыхательным, окончании, прессам, сигнализации, установленного, числа

...верхнем положении собачки 2, вышедшей из сцепления с храповиком, выходит из сцепления с храповиком и собачка 14, Этим достигается возвращение в исходное положение храпового колеса, совершившего очередную работу, и переключение на работу другого храпового колеса.Для установления числа дыханий пресса упор 4 с помощью винта 17 переставляют в необходимое положение по шкале 3; затем прибор включают. В это время одна из собачек 2 под действием толкателя 10, занимающего соответствующее положение на кулачковой поверхности ползуна, может сцепиться с храповым колесом. При возвратно-поступательных движениях ползуна эта собачка будет поворачивать храповое колесо до тех пор, пока шпилька 18 не дойдет до упора б. Под действием шпильки качающийся...

Номер патента: 49175

Опубликовано: 31.08.1936

Автор: Суровец

МПК: B27L 5/02, B27L 5/08

Метки: листы, лущильной, машине, получаемого, разрезания, шпона

...приспособления насажен на неподвижную ось 6 (фиг. 1 - 3) и на передней своей части облицован резиной 2, которой валик 4 соприкасается с поверхностью обрабатываемого кругляка 1. В торцевой части валика 4 имеется радиальная прорезь 12, в которой располагается хвостовая часть оси 6 с червяком 14, находящимся в зацеплении с червячным колесом 7, укрепленным на оси 8, снабженной высту.пом 9.Нож 5 расположен с возможност ьюрадиального перемещения в прорези 11и лезвие его выходит за поверхностьвалика 4 только под действием выступа 9 на верхнюю часть ножа 5, чтопроисходит один раз за один оборотчервячного колеса 7,При вращении обрабатываемого кругляка 1 на оси 13 вращается также наоси 6 и соприкасающийся с кругляком 1валик 4; при...
