Бобинодержатель

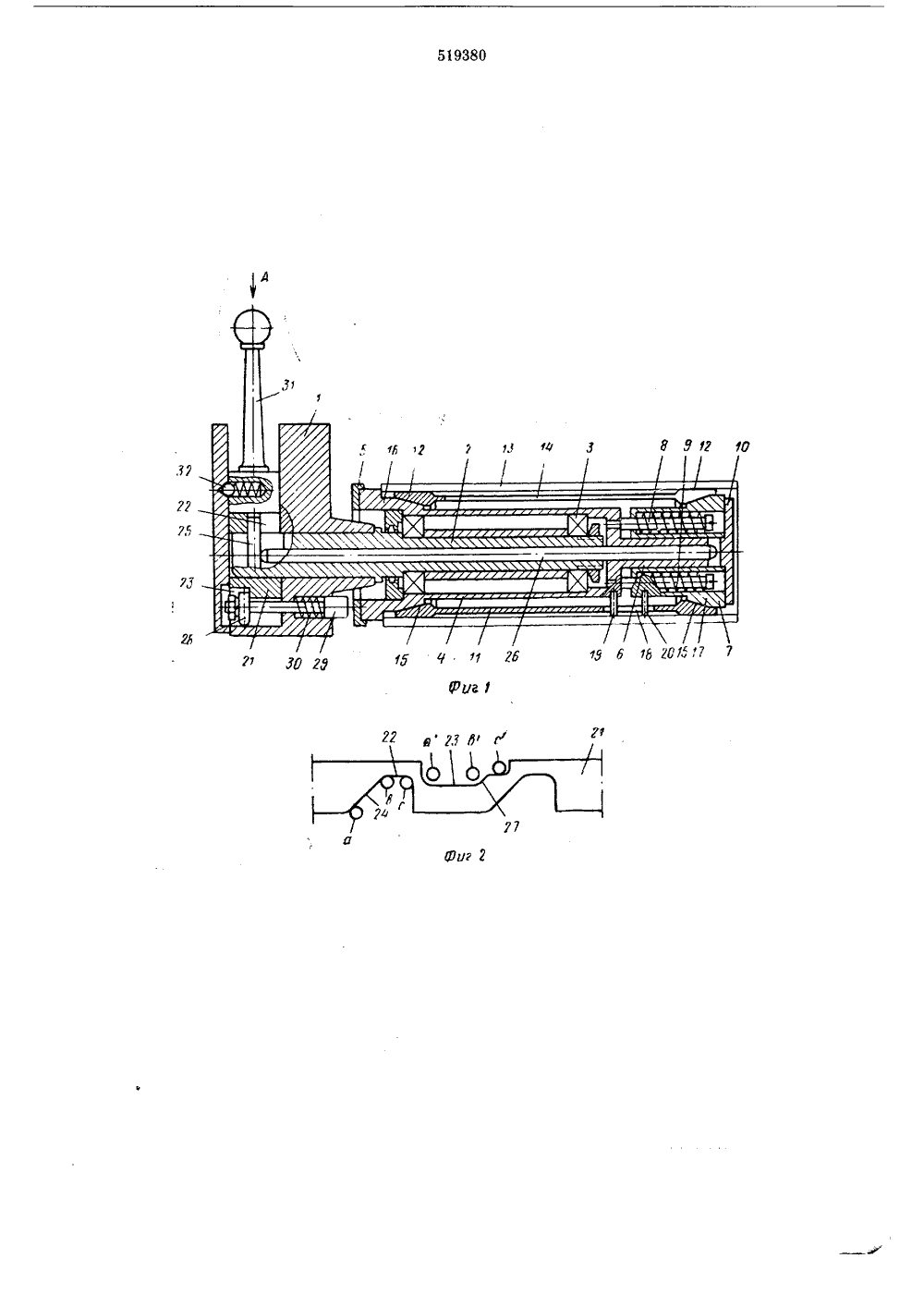

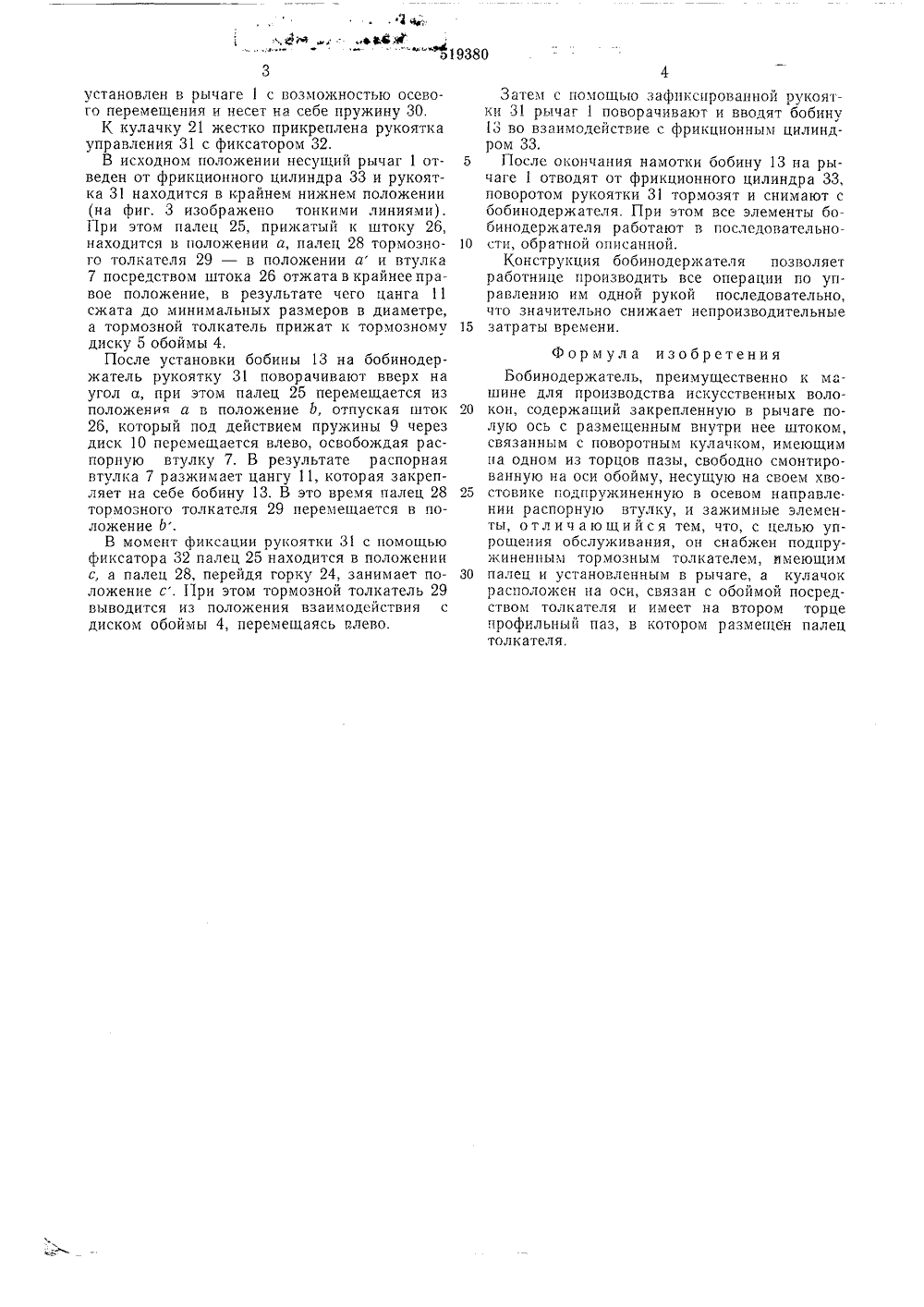

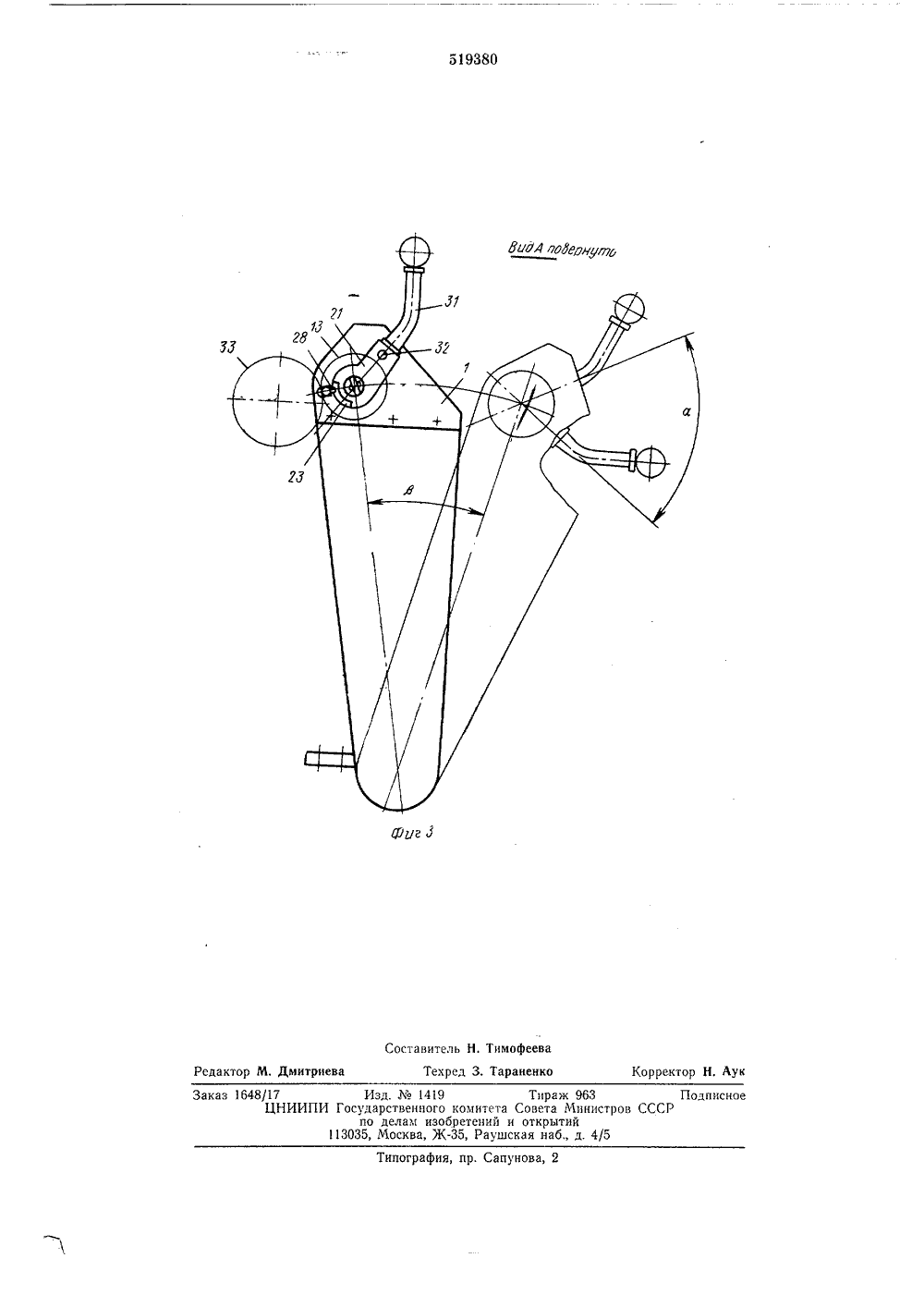

51938 О Союз Советскнх Оюналистнчесннх Республнкаявкп Го присоединением Государственный комитет Совета Министров СССР 23) Приоритетпубликовано 30,06.7 юллетень Ъе 24 по делам изобретений н открытий(088,8) Дата опубликования описания 02,08., С. Теплицкий, А. Б, Розенфельд, М. 3. Купершмидт и С, П. Дябель-Собко Киевские экспериментальные мастерские Всесоюзного объединения Союзхимволокно(71) Заявител 54) БОБЙИОДЕРЖАТЕЛЬ Изобретение относится к оборудованию прядильного производства искусственных волокон и касается приемно-намоточных устройств.Известен бобинодержатель, содержащий за крепленную в рычаге полую ось с размещенным внутри нее штоком, связанным с поворотным кулачком, имеющим на одном из торцов пазы, свободно смонтированную на оси обойму, несущую на своем хвостовике подпру жиненную в осевом направлении распорную втулку, и зажимные элементы.Однако обслуживание известного бобинодержателя затруднено тем, что в нем отсутствует связь операции зажима и разжима боби ны с ее торможением и приводом.С целью упрощения обслуживания предлагаемый бобинодержатсль снабжен подпружиненным тормозным толкателем, имеющим палец и установленным в рычаге, а кулачок 20 расположен на оси, связан с обоймой посредством толкателя и имет на втором торце профильный паз, в котором размещен палец толкателя.На фиг. 1 изображен бобинодержатель, раз рез; на фиг. 2 показана развертка кулачка; на фиг. 3 приведен вид по стрелке А на фиг. 1,На несущем рычаге 1 жестко закреплена полая ось 2, на которой посредством подшип ников качения 3 установлена обойма 4, имеющая на обращенной к рычагу 1 стороне тормозной диск 5, а на противоположной стороне - хвостовик б. На хвостовик б посажена с возможностью осевого перемещения относительно него распорная втулка 7, в отверстиях которой размещены стержни 8, жестко закрепленные концами в обойме 4. На стержни надеты пружины сжатия 9, а к наружному торцу втулки прикреплен диск 10.На обойму 4 и распорную втулку 7 надета цанга 11, имеющая опорные поверхности 12 для закрепления бобины 13 и щелевые прорези 14, выполненные с торцов цанги таким образом, что взаимно перекрывают одна другую по окружности цанги. Внутренние конические поверхности 15 цанги 11 опираются на выступы конической формы 16 и 17 обоймы 4 и втулки 7, Для фиксации на обойме и втулке цанга 11 имеет паз 18, в котором размещены пальцы 19 и 20, закрепленныс соответственно на обойме 4 и втулке 7.На конце полой оси 2 со стороны рычага 1 свободно установлен кулачок 21, на обоих торцах которого выполнены профильные пазы 22 и 23. В пазу 22, имеющем скос 24, расположен палец 25, который прижат к штоку 26, свободно установленному в полой оси 2. В пазу 23 с горкой 27 размещен палец 28, закрепленный на тормозном толкателе 29, которыйустановлен в рычаге 1 с возможностью осевого перемещения и несет на себе пружину 30,К кулачку 21 жестко прикреплена рукоятка управления 31 с фиксатором 32.В исходном положении несущий рычаг 1 отведен от фрикционного цилиндра 33 и рукоятка 31 находится в крайнем нижнем положении (на фиг. 3 изображено тонкими линиями). При этом палец 25, прижатый к штоку 26, находится в положении а, палец 28 тормозного толкателя 29 - в положении а и втулка 7 посредством штока 26 отжата в крайнее правое положение, в результате чего цанга 11 сжата до минимальных размеров в диаметре, а тормозной толкатель прижат к тормозному диску 5 обоймы 4,После установки бобины 13 на бобинодержатель рукоятку 31 поворачивают вверх на угол а, при этом палец 25 перемещается из положения а в положение К отпуская шток 26, который под действием пружины 9 через диск 10 перемещается влево, освобождая распорную втулку 7. В результате распорная втулка 7 разжимает цангу 11, которая закрепляет на себе бобину 13. В это время палец 28 тормозного толкателя 29 перемещается в положение б.В момент фиксации рукоятки 31 с помощью фиксатора 32 палец 25 находится в положении с, а палец 28, перейдя горку 24, занимает положение с. При этом тормозной толкатель 29 выводится из положения взаимодействия с диском обоймы 4, перемещаясь глево. Затем с помощью зафиксированной рукоятки 31 рычаг 1 поворачивают и вводят бобину 13 во взаимодействие с фрикционным цилиндром 33.5 После окончания намотки бобину 13 на рычаге 1 отводят от фрикционного цилиндра 33, поворотом рукоятки 31 тормозят и снимают с бобинодержателя, При этом все элементы бобинодержателя работают в последовательно сти, обратной описанной.Конструкция бобинодержателя позволяетработнице производить все операции по управлению им одной рукой последовательно, что значительно снижает непроизводительные 15 затраты времени.Формула изобретенияБобинодержатель, преимущественно к машине для производства искусственных воло 20 кон, содержащий закрепленную в рычаге полую ось с размещенным внутри нее штоком,связанным с поворотным кулачком, имеющимна одном из торцов пазы, свободно смонтированную на оси обойму, несущую на своем хво 25 стовике подпружиненную в осевом направле.нии распорную втулку, и зажимные элементы, отличающийся тем, что, с целью упрощения обслуживания, он снабжен подпружиненным тормозным толкателем, имеющим30 палец и установленным в рычаге, а кулачокрасположен на оси, связан с обоймой посредством толкателя и имеет на втором торцепрофильный паз, в котором размещен палецтолкателя,519380Составитель Н. Тимофеева Редактор М. Дмитриева Техред 3. Тараненко Корректор Н АукПодписное Заказ 1648/17 Изд. М 1419 Тираж 963 ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений н открытий 113035, Москва, Ж, Раушская наб д. 4/5Типография, пр. Сапунова, 2
