Бобинодержатель мотальной машины

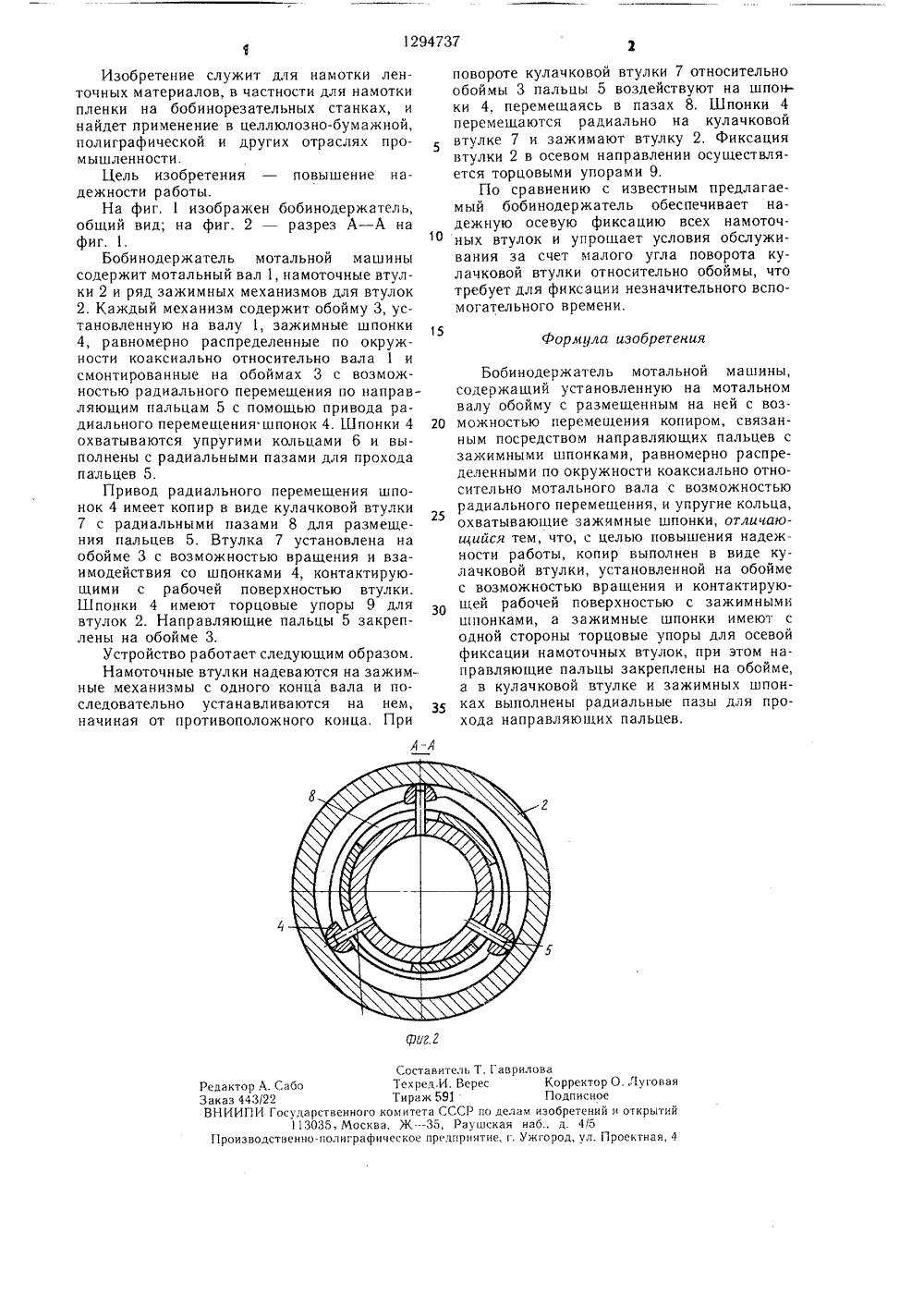

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 159 4 В 65 Н 18 04, 54 54 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ж 4 й СО ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Центральный научно-исследовательский и проектно-конструкторский институтпо проектированию оборудования для целлюлозно-бумажной промышленности(57) Изобретение относится к целлюлознобумажной и полиграфической областям промышленности и служит для намотки ленточ 801294737 А 1 ных материалов, в частности для намотки пленки на бобинорезательных станках. Цель изобретения - повышение надежности работы. Устройство содержит мотальный вал 1, намоточные втулки 2 и зажимные механизмы. Каждый зажимной механизм имеет обойму 3, зажимные шпонки 4, установленные с возможностью радиального перемещения по направляющим пальцам от кулачковой втулки 7 с радиальными пазами для размещения пальцев. При повороте кулачковой втулки 7 относительно обоймы 3 пальцы 5 воздействуют на шпонки 4, перемещаясь в пазах. Шпонки 4 радиально перемещаются на кулачковой втулкеи зажимают втулку 2. Фиксация втулки 2 в осевом направлении осуществляется торцовыми упорами 9. 2,ил.. Верес КоРРе1 ПодпиССР по делам изобрет1 заушская наб., д. 4зприятие, г. Ужгород, у Состави Техред.И Тираж 59 ного комитета С осква, Ж 35,рафическое претор О. 1 уговая ное ний и открытий Редактор А. СабоЗаказ 443/22ВНИИПИ Государстве113035,Производственно-пол. Проектная Изобретение служит для намотки ленточных материалов, в частности для намоткипленки на бобинорезательных станках, инайдет применение в целлюлозно-бумажной,полиграфической и других отраслях промышленности,Цель изобретения - повышение надежности работы.На фиг. 1 изображен бобинодержатель,общий вид; на фиг. 2 - разрез А - А нафиг. 1,10Бобинодержатель мотальной машинысодержит мотальный вал 1, намоточные втулки 2 и ряд зажимных механизмов для втулок2. Каждый механизм содержит обойму 3, установленную на валу 1, зажимные шпонки4, равномерно распределенные по окружности коаксиально относительно вала 1 исмонтированные на обоймах 3 с возможностью радиального перемещения по направляющим пальцам 5 с помощью привода радиального перемещения шпонок 4. Шпонки 4 20охватываются упругими кольцами 6 и выполнены с радиальными пазами для проходапальцев 5.Привод радиального перемещения шпонок 4 имеет копир в виде кулачковой втулки7 с радиальными пазами 8 для размеще 25ния пальцев 5, Втулка 7 установлена наобойме 3 с возможностью вращения и взаимодействия со шпонками 4, контактируюшими с рабочей поверхностью втулки.Шпонки 4 имеют торцовые упоры 9 длявтулок 2. Направляющие пальцы 5 закреплены на обойме 3.Устройство работает следующим образом.Намоточные втулки надеваются на зажимные механизмы с одного конца вала и последовательно устанавливаются на нем,начиная от противоположного конца. При повороте кулачковой втулки 7 относительно обоймы 3 пальцы 5 воздействуют на шпонки 4, перемещаясь в пазах 8. Шпонки 4 перемещаются радиально на кулачковой втулке 7 и зажимают втулку 2. фиксация втулки 2 в осевом направлении осуществляется торцовыми упорами 9,По сравнению с известным предлагаемый бобинодержатель обеспечивает надежную осевую фиксацию всех намоточных втулок и упрощает условия обслуживания за счет малого угла поворота кулачковой втулки относительно обоймы, что требует для фиксации незначительного вспомогательного времени. Бобинодержатель мотальной машины, содержащий установленную на мотальном валу обойму с размещенным на ней с возможностью перемещения копиром, связанным посредством направляющих пальцев с зажимными шпонками, равномерно распределенными по окружности коаксиально относительно мотального вала с возможностью радиального перемещения, и упругие кольца, охватывающие зажимные шпонки, отличаюи 4 ийся тем, что, с целью повышения надежности работы, копир выполнен в виде кулачковой втулки, установленной на обойме с возможностью вращения и контактирующей рабочей поверхностью с зажим ными шпонками, а зажимные шпонки имеют с одной стороны торцовые упоры для осевой фиксации намоточных втулок, при этом направляющие пальцы закреплены на обойме, а в кулачковой втулке и зажимных шпонках выполнены радиальные пазы для прохода направляющих пальцев,
