Тупиченков

Номер патента: 1726346

Опубликовано: 15.04.1992

Авторы: Байкова, Горубин, Мисенко, Регельман, Рокотов, Тупиченков, Форер

МПК: B65H 54/30

Метки: нити, раскладчик

...14 и 15 рас 35 кладывают нить на бобине при движениисправа налево.Движение нити слева направо осуществляется нигеводителями 12 и 13, прикрепленными к цепи 2. Движение цепи 240 осуществляется от того же двигателя 16 иконической передачи 17-18. К коническомуколесу 18 прикреплена шестерня 19, которая сцепляется с колесом 20, установленным на втулке 32, несущей звездочку 4. Эта45 звездочка приводит в движение ролик 8звездочку 5 и натяжную звездочку 10. установленную на натяжном узле 11.Валики 23 и 30 вращаются в подшипниках 24 и 25, а втулки 26, 31 и 32 - в подшип 50 никах 27 и 28,Для раскладки нити на второй бобинемеханизм дополнен вторым аналогичнымустройством, которое приводится в движение зубчатой парой 21-22, Контакт началь 55...

Номер патента: 1615120

Опубликовано: 23.12.1990

Авторы: Кузьмин, Регельман, Рокотов, Тупиченков

МПК: B65H 54/28

Метки: нити, раскладки

...профильный паз 18 двух- пазового кулачка 15, На плече 19 двуплечих ычагов 9, установленных на осях 20 на дике 7, в направляющих пазах размещены рылья 21, пальцы 22 которых входят в рофильный паэ 23 двухпаэового кулачка 4, закрепленного на нижней крышке 2 корбуса 1. Пальцы 25, установленные на втором плече 26 двуплечего рычага 9, входят во Второй профильный паз 27 двухпазового кулачка 24, Кулачки 5 и 24 установлены с Воэможностью регулирования из углового положения соответственно относительно корпуса 1 и его нижней крышки 2. Наматывается нить 28(фиг.2) находится в соприкосновении с рабочими поверхностями направляющей планки 3 и крыла 12 (фиг.2). Профиль сечения направляющего паза плена 10 двуплечего рычага 8 (фиг,З) может иметь,...

Номер патента: 1525550

Опубликовано: 30.11.1989

Авторы: Буличев, Михащук, Тупиченков

МПК: G01N 3/34

Метки: испытания, образцов, прочность, ударную, усталостную

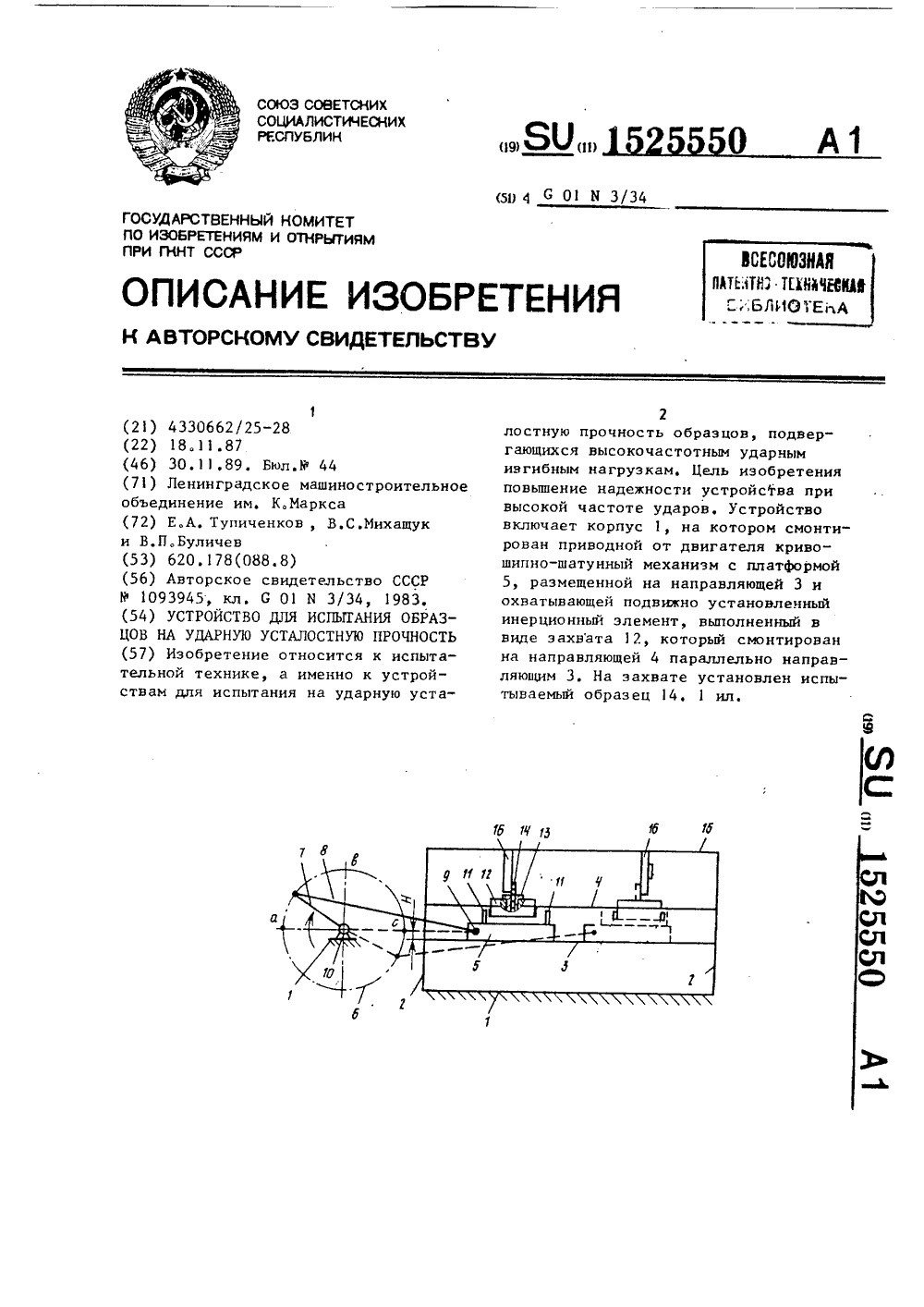

...при высокой частоте ударов.На чертеже изображена схема устройства,Устройство включает корпус 1, накотором установлены две вертикальныестойки 2, между которыми закрепленынаправляющая 3 и дополнительная направляющая 4, На направляющей 3 установлена платформа 5 с приводом от 15кривошипно-шатунного механизма 6,включающего кривошип 7 и шатун 8,соединенные с платформой 5 шарниром 9.Кривошип 7 установлен на оси 10, Наплатформе 5 установлены два дополнительных упора 11, между ними на дополнительной направляющей 4 установлензахват 12 с пазом 13 для образца 14.Между стойками 2 в верхней части устройства закреплена планка 15, на которой смонтированы упоры 16.Устройство работает следующимобразом.При вращении кривошипно-шатунногомеханизма 6...

Номер патента: 1497141

Опубликовано: 30.07.1989

Авторы: Константинов, Регельман, Рокотов, Тупиченков

МПК: B65H 54/547

Метки: бобинодержатель

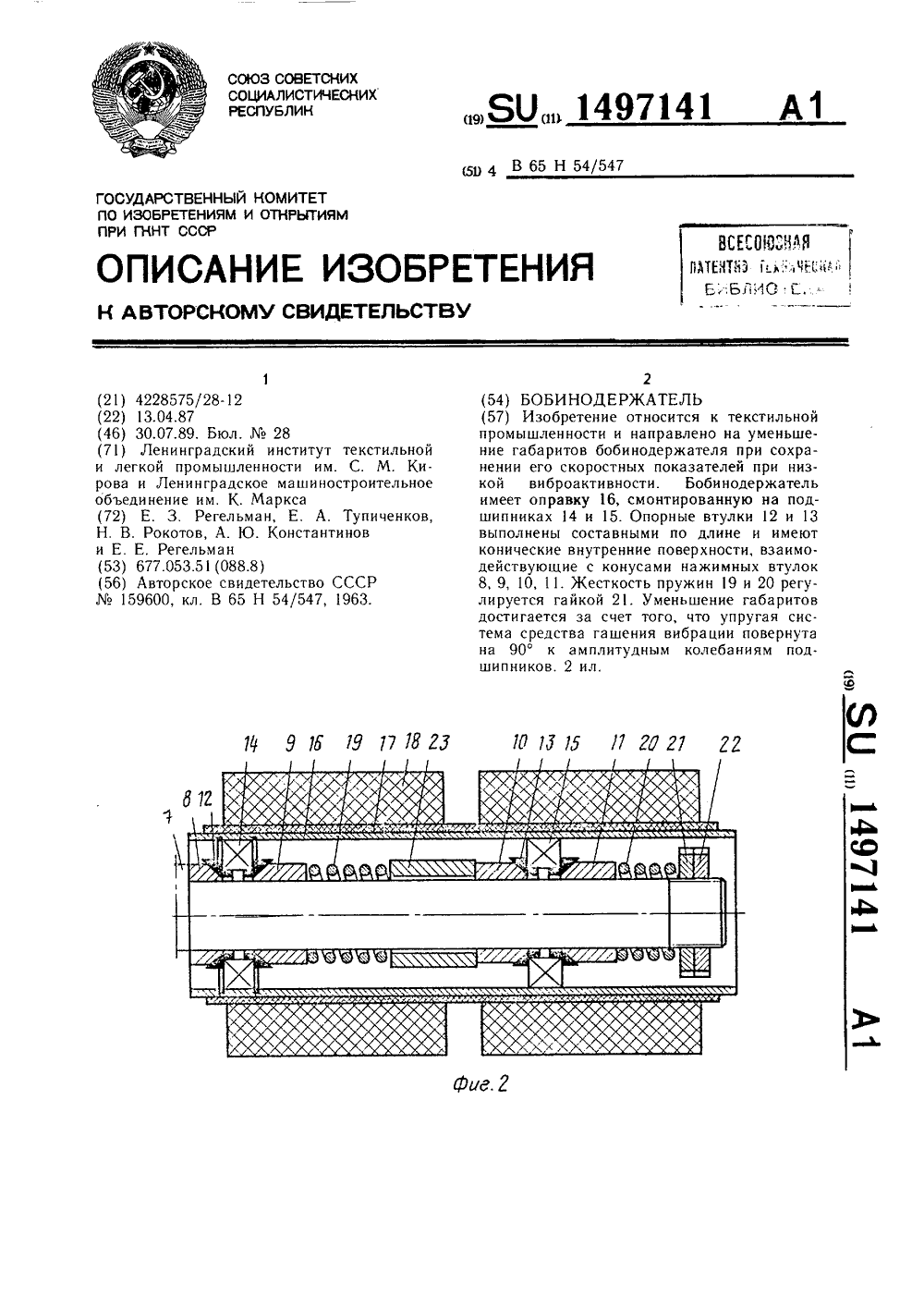

...и 15 смонтирована оправка 16 для закрепления патронов7 с паковками 18. На оси 7 между нажимными втулками размещены упругие элементы, выполненные в виде спиральных пружин сжатия 19 и 20. Жесткость пружин может быть изменена посредством гайки 21 и контргайки 22. В конструкции может быть предусмотрена промежуточная распорная втулка 23.Нажимные и опорные втулки, а также пружины 19 и гайка 21 образуют средство гашения вибрации бобинодержателя.Устройство работает следующим образом.формуемая нить 1 наматывается на патрон 17, раскладываясь нитераскладчиком 6. Бобинодержатель 2 приводится во вращение фрикционным цилиндром 3, прижимаясь к нему двуплечим рычагом 5 с грузом 4.формула изобретения 5 10 15 20 25 30 35 40 45 4При вращении...

Номер патента: 1491791

Опубликовано: 07.07.1989

Авторы: Буличев, Ляховецкий, Матюшев, Тупиченков

МПК: B65H 54/52

Метки: намотки, нити

...13 опирается на основание 15, На горизонтальных направляющих 5 установлен выключатель 45 1 Ь, которнй фиксирует крайние положения тележки 1. Выключатель 16 связан с ситемой 17 управления, регулирующей подачу сжатого воздуха в поршневую полость пневмоцилиндра 13. 50 Устройство работает следующим образом.По мере увеличения диаметра бобины каретка 3 поднимается по вертикальным 55 направляющим 6. Тележка 7 под действием груза 11 перемещается вправо, сохраняя определенное усилие прижима между бобиной и фрикционным цилиндром 2, так циндра при сохранении постоянног: взаимного положения фрикционного ч: - линдра и бобины, 1 илкак основной вес каретки 3 воспринимается через тележку 7 и горизонтальные направляющие пневмоцилиндром 13.При...

Номер патента: 1440833

Опубликовано: 30.11.1988

Авторы: Регельман, Рокотов, Сенской, Тупиченков

МПК: B65H 54/30

Метки: нити, раскладчик

...5. Ползушка установлена в прямолинейных направляющих 6 и 7. На торцах раскладчика установлены два средства 8 и 9 для торможения ползушки в местах ее реверса, каждое из которых имеет катушку 10 постоянного тока и магнитопровод 11, Соосно с катушками в ползушке 4 выполнены полости, в которых установлены втулки 2 из ферромагнитного материала. В цепь питания катушек 10 включен регулятор напряжения электрического тока, выполненный, например, в виде реостата. Устройство работает следующим образом.Барабанчик 1, вращаясь, приводит в возвратно-поступательное движение ползушку 4 с нитеводителем 5. В крайних положениях ползушка 4 своими цилиндрическими полостями находит на катушки 10. Создаваемая магнитными полями сила прижимает поводок к...

Номер патента: 1416414

Опубликовано: 15.08.1988

Авторы: Регельман, Рокотов, Сенской, Тупиченков

МПК: B65H 54/28

Метки: нитераскладчик

...на ней рычагом 10 поворачивается, а рычаг дополнительно смещает ползушку 3 относительно сухарика 8. При этом ползушка 3 начинает взаимодействовать с элементами 13 Движущаяся нить находится в нитеводителе и раскладывается вдоль оси паковкиВ приведенном примере под териии ином рычаг понимают: им охватываются все модификации рычага в тои числе и упругий рычаг) и его технические эквиваленты вне зависимости атконкретной формы их выполнения - кривошип, кулачок, эксцентрик и т.д,Так, на фиг, 3 показана, что роль рычага может вьподнять выступ 14 на лодочке 2, В этом случае выступы 11 и12 располагаются с обратной стороныползушки,Наиболее оптимальный вариант выполнения устройства показан нафиг. 5 и 6. Здесь в качестве рычагаиспользуется кривошип...

Номер патента: 1368241

Опубликовано: 23.01.1988

Авторы: Буличев, Матюшев, Тупиченков

МПК: B65H 54/71

Метки: нитей, отрезания

...8 для прохода нити 5. В качествеприводного средства использована пру бжина 9 и электромагнит 10 со стопорной пластиной 11, которая являетсяякорем электромагнита 10. Лезвие 2своими двумя фиксирующими отверстиями закреплено на корпусе 1 с помощьювинтов 12 и может быть свободно установлено на направляющих штифтах 13,закрепленных в корпусе 1 (фиг. 4).Во втором случае появляется возможность свободного перемещения лезвия 2 б55перпендикулярно своей плоскости, чтонеобходимо для самоустановки лезвия 2в щели 4 ползуна 3 во время работыустройства,1 2Ползун 3 (фиг. 5) может быть выполнен составным в продольном направлении, состоящим, например, из трехчастей - За, Зб, Зв, при этом однаиз частей - Зв, образующая щель 4,поджата к лезвию 2 пружинами...

Номер патента: 1301891

Опубликовано: 07.04.1987

Авторы: Буличев, Матюшев, Тупиченков, Форер

МПК: D06H 7/02

Метки: нити, отрезания

...элементов обеспечивает им во время работы возможность смещения в поперечном направлении. За счет упругости прокладки 6 элементы 4 и 5 контактируют друг сдругом по поверхностям, начиная с самогоначала движения приводного элемента 4.В корпусе 1 выполнен сквозной паз 7(фиг. 1 и 3) для ввода нити 8, а в элементах 4 и 5 - центральные боковые выемки 9(фиг. 4), боковые стороны 10 (фиг. 1 и 4)которых являются режущими кромкамиэлементов 4 и 5. Приводной элемент 4 наодном из концов имеет отверстие 11 (фиг. 1и 3) для его подсоединения к приводу (непоказан). Режущая кромка элемента 5смещена относительно стенки паза корпуса 1 в сторону направления рабочего ходаэлемента режущей пары (фиг, 1). Устройство для отрезания нити (второй вариант)...

Номер патента: 1273327

Опубликовано: 30.11.1986

Авторы: Буличев, Матюшев, Тупиченков

МПК: B65H 51/16

Метки: нити, транспортирования

...сторон прямоугольного канала 3, Струя воздуха создает силу, тянущую нить, не только за счет сил трения о поверхность нити, но и эасчет создания "паруса" - поперечнорасположенного участка нити. Такимобразом, сила, тянущая нить, зависитот изогнутости этой нити. Виток дол 50 жен быть достаточной длины для увеличения площадки, на которую воздействует транспортирующий поток воздуха, а условия транспортирования не должны быть нарушены. На степень изогнутости влияет соотношение сторон кананой камеры 1 со штуцером 2 для подачисжатого воздуха. Внутри камеры 1 раэмещен нитеводный канал 3 прямоуголь" 27 2ла и угол наклона боковых сопел. Оптимальное соотношение сторон было выбрано по результатам испытаний,о Расположение сопел под углом 10 -...

Номер патента: 1207970

Опубликовано: 30.01.1986

Авторы: Буличев, Тупиченков

МПК: B65H 54/80

Метки: волокнистого, жгута, контейнер, укладки

...3. Раскладывающий участок 10 30 (фиг. 1-4) транспортирующего ролика и раскладывающий участок 11 (фиг. 1, 3, 4) тормозного цилиндра расположены на уровне выходного конца 12 (фиг, 1,2,4) жгутонаправителя 5. Раскладьвающие участки 10 и 11 транспортирующего ролика и тормозного цилиндра установлены друг относительно друга на растоянии, обеспечивающем зажим жгута 13 (фиг, 1,2). Ротор 4 40 смонтирован в корпусе 1 на опорах 14 качения (фиг.1). Устройство снабжено электроприводом (не показан), который через ременную передачу 15 и шкив 16 кинематически связан с ротором 4.Устройство работает следующим образом.В начале работы в инжектор (фиг.1) подают сжатый воздух и включают электродвигатель, который через ре менную передачу 15 и шкив 16...

Номер патента: 1130628

Опубликовано: 23.12.1984

Авторы: Буличев, Гросман, Козлов, Матюшев, Тупиченков

МПК: D01G 1/04

Метки: нитей, химических, штапелирования

...устройства при замене ножей для вывода их из зонысближения пальцев и невозможностьюразмещения с шагом, равным шагумашины. ободе по окружности, а эластичное кольцо каждого диска закреплено на нем со стороны, противоположной дру гому диску, при этом диски установлены под углом один к другому,На фиг. 1 изображено устройство, разрез, на фиг. 2 - вид А на фиг, 1.Устройство для штапелирования нитей 1 содержит два диска 2 и 3, на ободе каждого из которых равномерно по окружности и радиально установлены пальцы 4 для захвата нитей, Диски 2 и 3 закреплены на приводных валах 5 и 6, установленных под углом один к другому в корпусах 7 и 8 с возможностью, вращения в подшипниках 9. Валы 5 и 6 связаны с приводом вращения (не показан)На каждом диске 2...

Номер патента: 1106775

Опубликовано: 07.08.1984

Авторы: Буличев, Козлов, Тупиченков

МПК: B65H 54/76

Метки: жгута, контейнер, укладки

...отклоняющие пальцы 8 и оси 9 ведущих элементов, выполненных в виде роликов 10 или лодочек 11, размещенных на управляющем кулачке 6 в двух пазах 12 и 13 или в пересекающемся пазу 14. Ролики 10 (или лодочки 11) ползунов, расположенных на соседних направляющих, размещены в противоположных пазах 12 и 13 в разных ветвях паза 14. Перед устройством установлен нправляющий ролик 15, служащий для направления жгута в определенную зону ус ройства. Ролик 15 может быть свободно вращающимся или приводным.При выполнении на управляющем кулачке 6 двух пазов 12 и 13 оси 9 роликов 10 на ползунах 5 смещены относительно отклоняющих пальцев таким образом, что на участке максимального приближения пазов 12 и 13 друг к другу между противоположными...

Номер патента: 971764

Опубликовано: 07.11.1982

Авторы: Буличев, Козлов, Риттер, Тупиченков, Форер

МПК: B65H 54/54

Метки: бобинодержатель

...образованы открытыми прорезями на торце втулки и в них свободно установлены зажимные элементы, выполненные в виде роликов 5, оси кото-, рых расположены в плоскости, перпендикулярной к оси обойми. Ролики размещены в отверстиях с возможностью 55 перемещения посредством рас:ширяющейся в .направлении к свободному концу обоймы поверхности б вращения распорной оправки 7, которая установлена неподвижно в обойме коаксиально ей. 60 Образующая поверхности б оправки наклонена к ее оси под углом заклинивания Ы, равным 4-10 О.На поверхности б могут быть выполнены продольные выемки 8 и в них 65 размещены ролики 5. Выступ 3 кольца охватывает кольцевой буртик 9 на торце втулки обоймы, при этом обойма подпружинена пружиной 10 н осевом...

Номер патента: 937299

Опубликовано: 23.06.1982

Авторы: Буличев, Васильев, Тупиченков, Форер

МПК: B65H 54/00

Метки: намотки, нитей, химических

...11 соединена тягами и 15, со штоками 16 силовых цилиндров 17, корпуса которых с пойощью кронштейнов 18 закреплены на каретке 7 Тяга 15 скреплена с муфтой 11, Палец 13 расположен эксцентрично валу 19 электродвигателя 10. Бобинодержатели 3 и 4 предназначены для наработки на них паковок 20. В каждом цилиндре 17 установлена манжета 21, которая может перемещаться внутри корпуса 22.4 ОКонцы штоков 16 опираются на упорные подшипники 23 и подпятники 24,От диаметра паковки при намотке нити 25 зависит перемещение поршня 26. Зажимной. винт 27 предназначен для скрепления тяги 15 с муфтой 11.Каждый из силовых цилиндров 17 состоит из цилиндрического корпуса 22, внутри которого установлен поршень 26 с манжетой 21. Концы штоков 16 50 поршней 26...

Номер патента: 895866

Опубликовано: 07.01.1982

Авторы: Буличев, Тупиченков

МПК: B65H 51/16

Метки: воздушным, захвата, нити, потоком, транспортировки

...переходную втулку 5 введена трубка 6с каналом для выхода нити, В средней части этого корпуса между поршнем 3 и втулкой 5 выполнен паз 7, образующий канал для ввода нити 8, состоящий из двух сопряженных участков, один иэ которых - прорезь 7 а - расположен перпендикулярно к каналу длявыхода нити, а другой . - прорезь 7 б - вдоль него. В поршне 3 выполнено сужающееся осевое отверстие 9, являющееся соплом, которое сообщается осевым каналом 10 с радиальными отверстиями 11 в штоке 4, Рабочая полость 12 корпуса соединена патрубком 13 с источником сжатого воздуха через клапан(на фигурах не показаны). Шток 4 снабжен возв 1 атной пружиной 14, Устройство имеетрежущие элементы, один из которых 15 расположен на лоршне 3, а другой 16 - на нижней...

Номер патента: 856956

Опубликовано: 23.08.1981

Авторы: Буличев, Курганов, Тупиченков

МПК: B65H 54/80

Метки: контейнеров, машин, механизм, приемных, смены, текстильных

...исходной для замены.По сигналу окончания заполненияи начала смены контейнеров в пневмоцилиндр 10 подают сжатый воздух. Штокпневмоцилиндра перемещает продольнуюштангу 11, которая поворачивает поперечные валы 12 на один и тот же уголи через реечно-зубчатую передачу 13поднимает одновременно все вертикальные стойки 14 вместе с напранляющими8 на одну и ту же высоту, Высотаподъема отрегулирована таким образом,что при верхнем положении направляющиеснимают наполненный контейнер состола 3, прн этом установочные поверхности направляющих 8 и транспортеров 1 и б располагаются на одномуровне.Концевой выключатель, срабатывающий при верхнем положении напранляющих 8 подает сигнал на включение механизма 9 продольного перемещенияконтейнеров, который...

Номер патента: 718354

Опубликовано: 29.02.1980

Авторы: Буличев, Курганов, Тупиченков

МПК: B65H 54/30

Метки: механизм, нити, раскладки

...вчастности,механизма раскладки пипи ка-оправку.Известен механизм раскладки нити на 5оправку, содержащий нитеводитель, установленный с возможностью перемещениявдоль оправки посредством. пазового бара- .ф банчяка, и средства торможения нитеводителя, расположенные в местах его ревер- Оса 11.3едостатком ызвестного механизма яв- ,ляется неточность раскладки нити:С целью повышения .точности раскладки нити; каждбе средство торможения ните-; 15водителя имеет кулачок, смонтированныйна оси пазового барабанчика, и контакпирующий с кулачком, пневматический клапан, выходное отверстие которого обращенов сторойу нитеводителя,20На фиг. 1 изображен механизм раскладки нити, общий вид;,на фиг. 2 - разрез, А - А,на фиг. 1.В корпусе 1 установлен винтовой...

Номер патента: 679503

Опубликовано: 15.08.1979

Авторы: Зельдин, Пономарев, Тупиченков

МПК: B65H 54/80

Метки: волокна, контейнер, пантографа, привод, укладки, устройства

...собой кулачок, размещенный соооно водилу и жесткссвязанный с ним,На фиг, 1 изображен привод, общийвиц; на фиг. 2 - разрез А-А на фиг. 1;на фиг, 3 - разрез Б-Б на фиг. 1; нафиг, 4 - разрез В-В на фиг. 1.Привод содержит планетарную передачу,.водило 1 которой связано с ведущим элементом ( на фиг, не показан). Не водиле1 свободно и эксцентрично относительнонего установлена ведущая звездочка 2,закрепленная на оси 3. На другом концеоси 3 установлен сателлит 4 планетарнойпередачи, входящий в зацепление с неподвижным центральным зубчатым колесом 5.На водиле 1 соосно ему закреплен направляющий элемент приводной цепи 6,представляющий собой кулачок 7. Цепь 6огибает ведущую звездочку 2 и кулачок 7,Для натяжения цепи на водиле...

Номер патента: 679501

Опубликовано: 15.08.1979

Авторы: Буличев, Курганов, Тупиченков

МПК: B65H 54/30

Метки: бобине, механизм, нити, раскладки

...конечныхточках перемещения нитеводителя разме 30 щены две пластины 12 (фиг, 3 и 4) со679501 Фиг,1 скосами, соединенные с винтовым валиком 13 (фиг. 1, 3 и 4) при помощи гаек 14 (фиг. 1 и 3). Винтовой валик 13 и гайки 14 на концах имеют противоположное направление резьбы.5Механизм работает следующим образом.Поток рабочей среды, поступающий из сопл 7, воздействует на поршень 8 и перемещает его по направляющему каналу 5. При этом вместе с поршнем 8 переме щается и нитеводитель 9, закрепленный на коромысле 10, который скользит по направляющему стержню 11. При набегании коромысла 10 на скос пластины 12 коромысло 10 поворачивается вокруг направля ющего стержня 11 и поршень 8 через прорезь 3 в перегородке 2 переходит в направляющий канал 6. В...

Номер патента: 601218

Опубликовано: 05.04.1978

Авторы: Буличев, Курганов, Сысоев, Тупиченков

МПК: B65H 54/80

Метки: емкость, неподвижную, нитевидного, укладки

...11 посредством рейки 13 и зубчатой передачи 14 подсоединен к цепной передаче 15, па цепи 16 которой установлен раскладчик 3,Пневмоцилиндр 7 трубопроводами 17 соединен с пневмопплотом 18, переключение которого производится посредством поводка 19 и рейки 20 с выступами 21 ца концах.Укладываемьй в емкость жгут 22 проходит через трубку 1 и поступает в раскладзакрепленной на ней направля,ощей 2 вращается и раскладчик 3 с той же угловой скоростью.Возвратно-поступательное движение раскладчима 8 осуществляется при помощи пневмонилота 18, от,которого воздух поступает то в полость А, то в полость Б цилиндра 7.При поступлении воздуха от пневмопилота 8 в полость А,цилиндра 7 поршень 8 перемещает вправо связанный с ним поршень 10 гидроцилиндра 9,...

Номер патента: 580170

Опубликовано: 15.11.1977

Авторы: Буличев, Курганов, Тупиченков

МПК: B65H 54/30

Метки: механизм, нити, раскладки

...корпус 1 с направляю щей для цитеводцтсля 2, представляющей собой замкнутый криволинейный канал с двумя параллсльнымп участками 3 и 4. В корпусе 1 между участкамц 3 ц 4 выполнен сквозной паз а, в концах которого закреплены 15 амортизаторы 5. Нитеводитель 2 имеет поршень 6, свободно установленный в канале, и поводок 7, жестко связанный посредством пластины 8 с поршнем 6 и свободно размещенный в пазу а. Ось поршня параллельна 20 оси поводка и размещена перпендикулярнонаправлению его перемещения.В местах реверса 9 и 10 нитеводителя вкорпусе установлены сопла 11 и 12 для подачи рабочей среды ца нцтеводптель. Сопла 11 25 размсгцсны вдоль цапраьлснпя перемещенияпоршня на участках 3 ц 4 канала, а сопла 12 цаклоцсцы под углом к...

Номер патента: 572653

Опубликовано: 15.09.1977

Авторы: Антонов, Тупиченков, Хусаинов

МПК: G01F 23/296, G01F 25/00

Метки: поверки, ультразвуковой, уровнемеров

...устанавливают,в уровнемерную емкость 1.Включением насоса 18 жидкость подают в уровнемерную емкость 1. При достижении уровнем жидкости области А распространения (действия) ультразвуковой волны от излучателя 5 к приемнику 8 по стенке емкости происходит резкое ослабление волны. При ослабленном сигнале приемника 8 нормирующий каскад 11 вырабатывает электрический сигнал, поступающий в блок управления 12 и автоматический регулятор 13 скорости движения уровня жидкости. От автоматического регулятора 13 сигнал поступает на исполнительный механизм - клапан 15 с большим сечением, который закрывается, а клапан 14 с меньшим сечением открывается. При этом на малой скорости уровень жидкости доводится до области Б распространения средней волны,Сигнал...

Номер патента: 5186

Опубликовано: 30.04.1928

Автор: Тупиченков

МПК: F03D 3/04

Метки: ветряный, горизонтальный, двигатель

...между ребрами получаются щели почти по всей длине цилиндра. К основаниям цилиндра, образованного верхним и нижним поясками и лопастями, сверху и снизу наглухо прикреплены конические глухие крышки без окон, в которых по поверхности и также не по образующим, а вкось прикреплены сверху ребра - Е, Е, Е, направление которых вдоль поверхности конуса противоположно направлению лопастей цилиндра,По оси цилиндра и конусов проходит цилиндрический вал О, О,который наглухо скреплен с конусами в их горловинах и является таким образом валом двигателя.Вал устанавливается вертикально и может быть монтирован на фундаменте с крестовиной и шариковым подпятником или на подпятнике более несложного устройства, например, по типу мельничных поставов.Действие...
