B23Q — Детали, узлы и вспомогательные устройства для металлообрабатывающих станков, например устройства для копирования или управления

Номер патента: 1569164

Опубликовано: 07.06.1990

Авторы: Булычев, Клевакин

МПК: B23Q 3/00

Метки: детали, переналаживаемое, установки

...и плоскости. При изменении размеров базовых отверстий пальцы 2 и 6 могут заменяться.В требуемом положении палец 6 и планка 4 закрепляются на корпусе 1, например спутника, Г-образными рычагами 8 с помощью болтов 9, которые могут перемещаться по Т-образному радиусному пазу в корпусе 1. Крепление планки 4 и ползуна 5 с пальцем 6 выполняется за счет уменьшения зазора В при затяжке болтов 9.На корпусе 1 имеется сетка резьбовых отверстий 10, служащих для крепления болтами 11 дополнительных опор 12 и 13, используемых для увеличения жесткости закрепления детали 7. Эти же отверстия служат для установки шпилек 14, крепящих п рижи мы 15.Регулировка межосевого расстояния Г между базовыми пальцами 2 и 6 выполняется с помощью шаблона микрометрического...

Номер патента: 1569165

Опубликовано: 07.06.1990

Авторы: Горбачев, Минаев, Новиков

МПК: B23Q 3/06

Метки: зажимное

...вокруг своей продольной оси против часовой стрелки так, что прижимной торец торцового кулачка выведен из контакта с прижимной крышкой и находится в крайнем нижнем положении.Перемещая поворотный подвижный палец 6 в крайнее левое положение и поворачивая его вокруг продольной оси по часовой стрелке, подводим нижнюю часть шпильки 3 с наружным усеченным конусом в контакт с верхним уклоном опоры 9, принадлежащей кронштейну 8 так, что продольная ось шпильки 3 принимает вертикальное положение. Затем поворачивают торцовый кулачок с рукояткой 2 по верхней резьбовой поверхности шпильки 3 по часовой стрелке до соприкосновения прижимного торца торцового кулачка с наружной новерхностью крышки камеры. Далее произ.водят регулировку положения рукоятки...

Номер патента: 1569166

Опубликовано: 07.06.1990

Авторы: Дацына, Ефанов, Наумов

МПК: B23Q 3/06

Метки: зажимное

...в одной горизонтальной плоскости 1 - 1 торсионными валами 6 установленными в подшипниках 7. На торсионных валах 6 жестко со смещением на угол поворота пч и 2 определяемый по формуле р= -- х 10- , град.1л где М - действующий на торсион крутящиймомент, кгс/мм; - рабочая длина участка торсиона, мм; о - модуль сдвига, кгс/м м, 8,1 Х 10 м м; Й - диаметр торсионного вала, мм, оппозитно закреплены качающиеся рычаги 5 и одноплечие рычаги 8 с нажимными элементами 9, Закрепляемые детали 10 устанавливаются в базирующие элементы 11.Зажимное устройство работает следующим образом.При включении силового цилиндра 2 каждый из качающихся рычагов 5 поворачи 10 вает торсионный вал 6 в подшипниках 7,при этом нажимные элементы 9, расположенные на...

Номер патента: 1569167

Опубликовано: 07.06.1990

Авторы: Быховский, Егоров, Мокина, Рапопорт, Руберт, Сорин

МПК: B23Q 3/155

Метки: инструмента, смены

...головка 13 поднимается вверх в положение смены инструмента и перемещается перпендикулярно к направляющим 4 каретки 3, до вхождения инструмента в пустую державку магазина, Подпружиненные рычаги 9 захватывают инструмент за круглый фланец 11. После этого происходит расфиксация инструмента в вертикальном шпинделе. Стержень 6 с державкой 12 опускается вниз при помощи гидроцилиндра 16. После этого каретка 3 по программе передвигается по направляющим 4 и останавливается с державкой с новым инструментом под вертикальным шпинделем. Все стержни 6 имеют паз на конце, в которые могут входить выступы штоков гидро формула изобретения 40 45 50 55 10 15 20 25 30 35 цилиндров 16 и 17. Гидроцилиндр 16 установлен жестко в позиции смены...

Номер патента: 1569168

Опубликовано: 07.06.1990

Автор: Мурлин

МПК: B23Q 7/00

Метки: загрузочное

...тонкими линиями); на фиг, 2 - то же, при обратном ходе рычагов-съемников и рычагов-сбрасывателей; на фиг. 3 - .устройство, вид в плане.Загрузочное устройство содержит подающий лоток 1, отводящий лоток 2, основание 3, две проушины 4 с упорами 5, рычаги-съемники 6 с упорами 7 и рычаги-сбрасыватели 8 с упорами 9. Рычаги-съемники и рычаги-сбрасыватели установлены шарнирно на общей оси 10 на каждой из проушин 4. Рычаги-сбрасыватели 8 выполнены двуплечими, одно плечо которых подпружинено пружиной 11, а другое взаимодействует с упором 12 лотка 2,Устройство работает следующим образом.Перед началом работы рычаги-съемники и рычаги-сбрасыватели находятся в крайнем нижнем положении. Рычаги-съемники 6 своими упорами 7 упираются в упоры 9...

Номер патента: 1569169

Опубликовано: 07.06.1990

Авторы: Гамов, Целыковских

МПК: B23Q 7/00, B23Q 7/10

Метки: кассет, перегрузки

...21 и 22, установленными на шпонках на валах 13 и 14, на концах валов также на шпонках установлены кривошипы 10, причем для обеспечения большого угла качания кривошипы, соединенные с звеньями 6, смещены к продольной оси установки относительно кривошипов, соединенных с звеньями 7, Валы 13, 14, 16 и 19 размещены в подшипниковых гнездах, выполненных в боковых стенках основания 1, На основание установлен гидравлический цилиндр 23, шток которого шарнирно связан с зубчатой рейкой 20, перемещающейся в направляющих. На опорных площадках 2 и 3 имеются опоры 24 и 25, в гнездах которых размещаются цапфы кассет с изделиями при их транспортировке. Для установки кассет имеются два стола 26 и 27. Фиксация кассет в определенном положении производится...

Номер патента: 1569170

Опубликовано: 07.06.1990

Авторы: Воропаев, Горбунов, Ивлев, Усенко

МПК: B23Q 7/00

Метки: вибрационное, загрузочное

...6 и 7 радиальными перегородками разделены на равное количество секций 17, Дополнительный дисковый распределитель 5 закреплен на вертикальных стойках 13 так, что его сквозное окно 14 смещено по окружности относительно сквозного окна 12 основного дискового распределителя 4 в сторону, противоположную вращению распределителей под действием колебаний, возбуждаемых в основании вибропривода, на величину двух секций 17 цилиндрического предбункера.Устройство снабжено механизмом 18 синхронизации вращения дисковых распределителей 4 и 5, смонтированным на тарели 3, В стенке дополнительного предбункера 7 соответственно его секциям 17 выполнены10 15 20 25 30 40 45 Таким образом, благодаря последовательной перегрузке заготовок из основного пред-...

Номер патента: 1569171

Опубликовано: 07.06.1990

Авторы: Зеликов, Куур, Лебедева, Пуриженский

МПК: B23Q 7/02, B24B 7/04

Метки: загрузочное, станка, шлифовального

...пружина 42 прижима 41, В нижней части продольной выемки корпуса 34 захвата 33 запрессован палец 58, являющийся ограничтелем крайнего нижнего положения качалки 54. На оси поворотного диска 2 жестко закреплен храповик 59 (фиг. 1), а механизм 3 поворота включает силовой цилиндр 60, на штоке 61 которого жестко закреплен кронштейн 62 с подпружиненной собачкой 63, установленной с возможностью взаимодействия с храповиком 59. Устройство работает следующим образом,Детали 6 загружаются стопкой в магазин 5 (фиг. 2). Механизмом подачи нижняя деталь 6 из стопки в магазине 5 подается на склиз 9, и, спускаясь по нему до упора в станину 1, устанавливается в пазу захвата 33. После этого включается силовой цилиндр 29 (фиг. 6), шток 30, которого,...

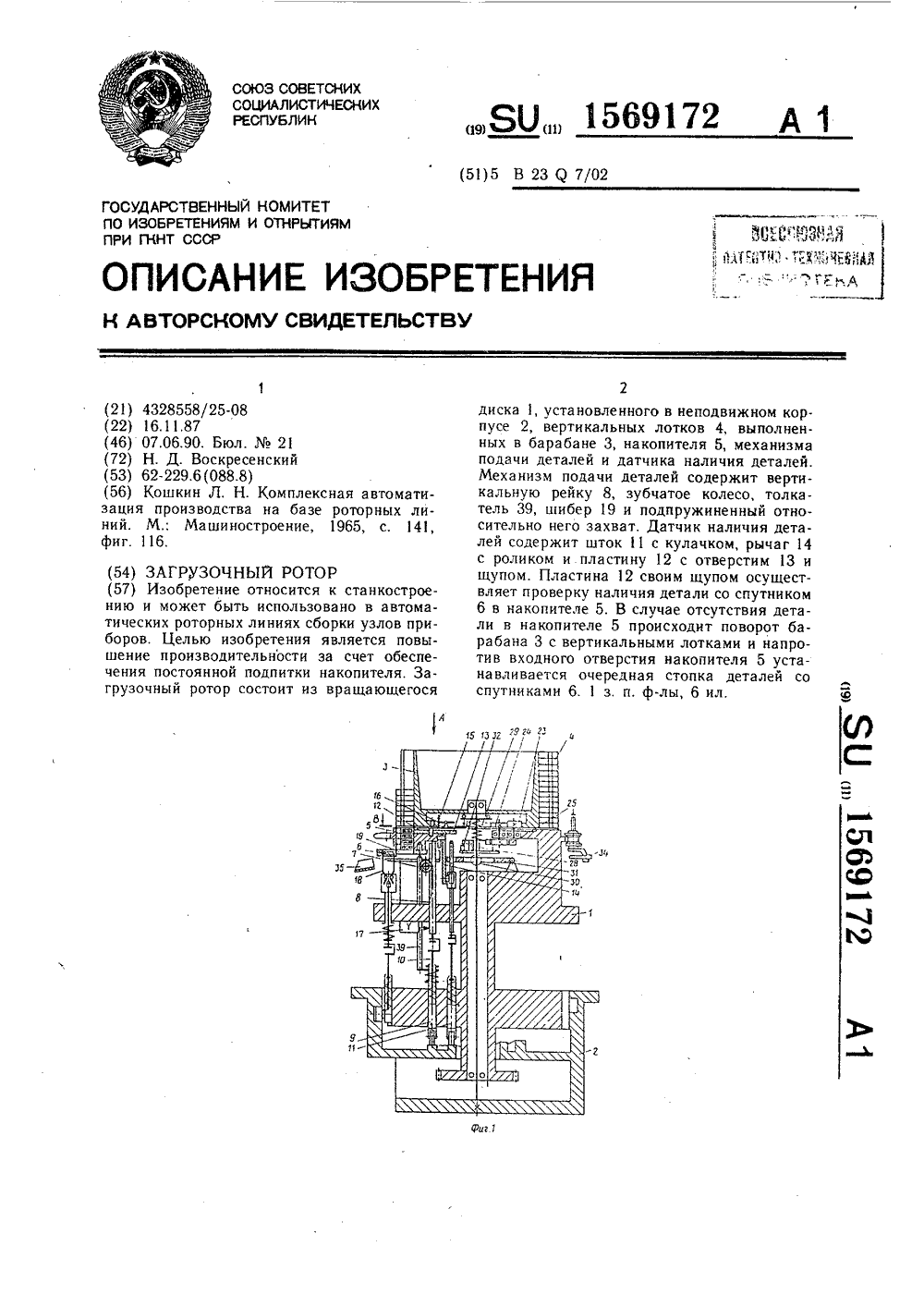

Номер патента: 1569172

Опубликовано: 07.06.1990

Автор: Воскресенский

МПК: B23Q 7/02

Метки: загрузочный, ротор

...захват Загрузочный ротор работает следующимобразом. Оптические детали устанавливаются вспутники 6 по фаскам оптических поверхностей и переносятся в с ьемной кассете 21 для транспортировки, с помощью которой осу.10 ществляется также загрузука стопками ввертикальные лотки 4. После этого кассеты 21 вынимаются. Причем, оптические детали, установленные в спутниках 6 по фаскам оптических поверхностей, не касаются 15полированными поверхностями. При повороте ротора за один оборот механизм поштучной выдачи от копира через вертикальную рейку 8 и колесо 38 выдает спутник 6 с деталью из накопителя 5 на рабочую позицию загрузки, при этом схват 18, управляе мый от копира, поднимается и фиксируетоптическую деталь на позиции загрузки за нерабочие...

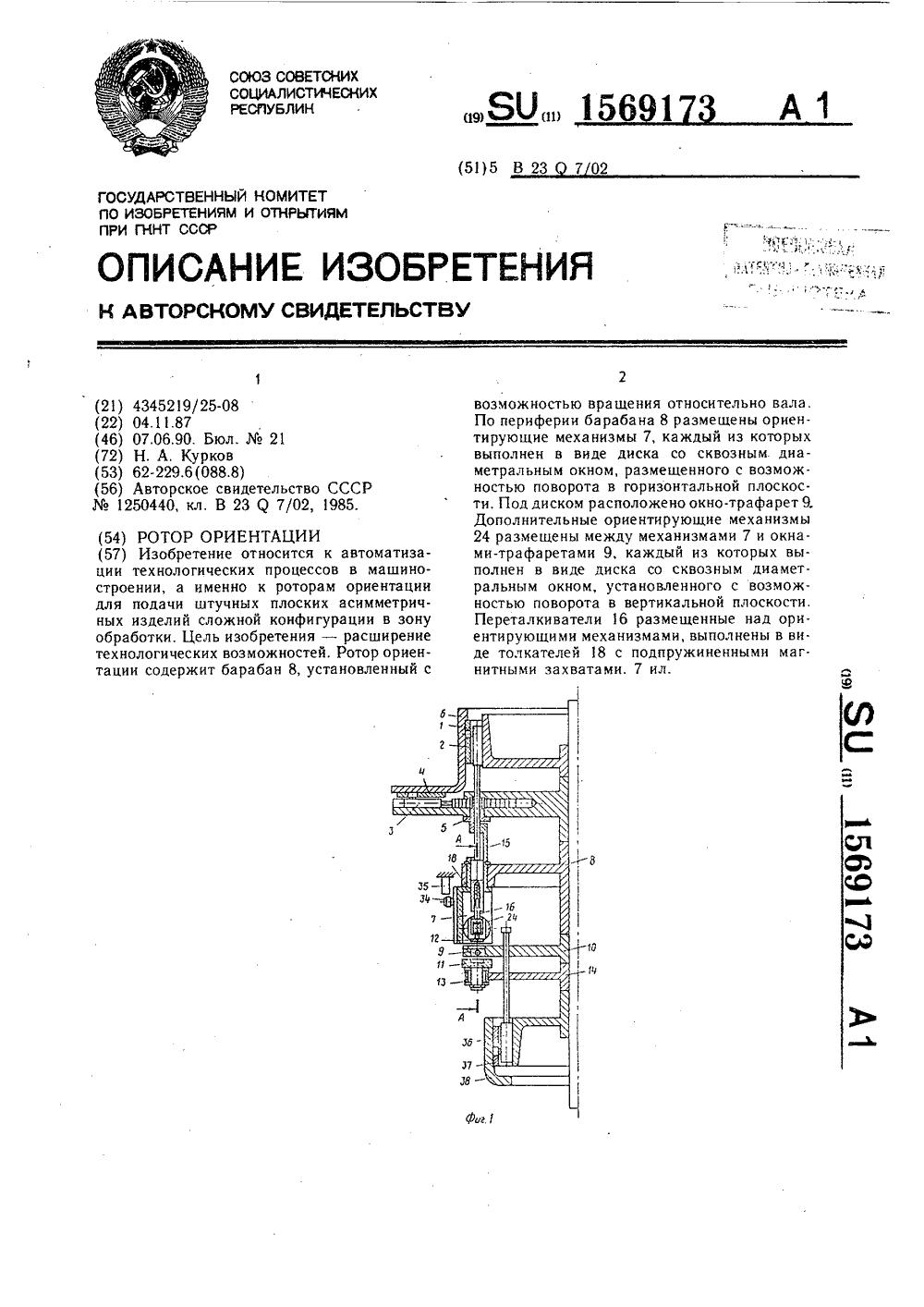

Номер патента: 1569173

Опубликовано: 07.06.1990

Автор: Курков

МПК: B23Q 7/02

Метки: ориентации, ротор

...для захода изделия 12 при подаче из питателя (не показан), Окна- трафареты 9 содержат отсекатели 41 и 42, выполненные в виде шариков (возможны варианты), подпружиненные пружинами 43 и 44.Ротор работает следующим образом, Изделие 12 в зоне загрузки подается питателем в паз 40 и размещается над окном- трафаретом 9. Предположим, что изделие попало в самом худшем положении и его надо развернуть вокруг вертикальной и горизонтальной осей, для того, чтобы перевести в положение 1, совпадающее с формой окна- трафарета 9.Ползун 1 под действием кулачка 2 перемещает переталкиватель 16 вниз, при этом захваты 20 и 21 упираются в изделие 12, а так как положение изделия не совпадает с формой окна-трафарета 9, то при дальнейшем движении ползуна 1...

Номер патента: 1569174

Опубликовано: 07.06.1990

Автор: Грановский

МПК: B23Q 7/04

Метки: загрузочное

...Б (фиг. 4), а между стержнем загоной 10. Собачка 8 установлена на оси 11, товки и щеками 16 и 17 соответственно за собачка 9 установлена на оси 12. зоры В и Г (фиг. 2).На кронштейне 13 (фиг. 1) приемной час- После зажима патрона загрузочной позити лотка установлен неподвижный упор 14 30 цип механическая рука 1 перемещается (фиг. 2, 3), планка 15 и щеки 16 и 17, уста- вдоль оси шпинделя от патрона, заготовновленные с возможностью поворота относи- ка остается в патроне, а обработанная тельно неподвижной оси 18, закрепленной на деталь 26, упираясь в торцовые поверхноскронштейне 13. Ось 18 параллельна продоль- ти собачек 8 и 9, остается в лотке, касается нои оси захвата 3, планок 27 и 28 после того, как захват 3 переПланка 15 в исходном...

Номер патента: 1569175

Опубликовано: 07.06.1990

Авторы: Зайцев, Катуркин

МПК: B23Q 7/06

Метки: загрузочно-разгрузочное

...обработанную заготовку и зажимает ее в момент полного хода (до упора) ползуна 8 в направляющей 7. Одновременно ползун 21, связанный со штоком 9, перемещается в направляющих 22, при этом ролик 23 перемещается по прямолинейному участку паза копира 24 и при достижении им точки а подается команда на разжатие патрона обработанной заготовки (ходом пиноли задней бабки станка, датчики и воздухораспределитель силового цилиндра не показаны). При дальнейшем ходе штока 9 вниз шарики 10 западают в свои гнезда, а ролик 14 обкатывается по корпусу 15 питателя.При достижении роликом 23 точки б копира 24 патрон с заготовкой разжат, ролик, обкатываясь по отсекателю 25, заходит в криволинейный участок паза копира 24, при этом он перемещает ползун...

Номер патента: 1569176

Опубликовано: 07.06.1990

Автор: Максимов

МПК: B23Q 7/08

Метки: загрузочное

...9, подающихся к нагревательно-втягивающему механизму 10,с нагревательным индуктором 11 и втягивающими катушками 12, входная сторона которых является продолжением отводящего лотка 8. Поворотный диск 4 кинематически ременной передачей 20 13 соединен с валом 14 асинхронного двигателя 15 системы регулирования. На входном участке подводящего лотка 7 установлена втулка 16, создающая местное сужение проходного канала до диаметра с 1, который меньше диаметр проходного канала подводящего лотка, а затем местное расширение до диаметра Р.Устройство работает следующим образом. 30 После заполнения подводящего лотка 7 кольцевого паза 6 на торце поворотного дис ка 4 и отводящего лотка 8 и индуктора 11, столб деталей по мере его прогрева и потери...

Номер патента: 1569177

Опубликовано: 07.06.1990

Авторы: Кизилов, Ширчиков

МПК: B23Q 7/10

Метки: загрузочное

...планка 18 со скосом, с образованием зазора 19 между гнездом 16.На конце шибера 15 установлена пружина 20, предназначенная для соединения последнего с приводом (не показан).Сигналы для возвратно-поступательного перемещения шибера 15 и фиксации стола 2 поступают от конечных выключателей (не показаны) . Фиксация стола 2 от поворота его в рабочем положении обеспечивается коническим фиксатором 21 (например, с электромагнитным приводом 22) и отверстиями 23, выполненными в последнем.Устройство работает следующим образом.При ручной загрузке кассеты 3 деталями 4 через паз 8 флажок 10 устанавливают в вертикальное положение. В этом случае его свободный конец прижат к деталям 4 пружиной 13,5 10 15 20 25 30 35 Загруженные кассеты 3...

Номер патента: 1569178

Опубликовано: 07.06.1990

Автор: Фокин

МПК: B23Q 7/10

Метки: гравитационный, магазин-накопитель

...механизм выполнен в виде рамы 6, шарнирно связанной с приводом 7 для его возвратно- поступательного перемещения и фиксации в крайних верхнем и нижнем положениях. Рама 6 посредством опорных роликов 8 на пальцах 9 и 10 установлена в направляющих пазах 5 и 4.Концы направляющих пазов 5 выполнены по радиусу, равному расстоянию между пазами 4 и 5, а концы направляющих пазов 4 снабжены разрезными кольцами 11, образующими выступ 12 для фиксации пальца 9 рамы 6 в верхнем и нижнем положениях, На пальцах 9 выполнен паз 13 по глубине, равной высоте выступов 12 кольца 11. Для поштучной выдачи деталей на подающем лотке установлен отсекатель 14.Устройство работает следующим образом.Детали, перемещаясь по подающему .ботку 1,...

Номер патента: 1569179

Опубликовано: 07.06.1990

Автор: Мухаметзянов

МПК: B23Q 7/10

Метки: загрузочно-разгрузочное

...18 дои после обработки на технологическом оборудовании 19.Штабели кассет 16 устанавливаются насвободно вращающихся роликах рольганга 20. При этом они могут занимать 1, П, 111и И позиции, В позициях 11 и П 1 штабеликассет 16 закрепляются фиксаторами 21.Устройство работает следующим образом,Штабель кассет 16 подается на позицию 1каким-либо транспортным средством (не по.лее цикл повторяется,45 После укладки последней кассеты в штабель позиции 1 П каретка 11 перемещается с тележкой 9 в позицию П, крестовый стол опускается в крайнее нижнее положение, направляющая 10 фиксируется, а штабель кассет в чозиции П 1 расфиксируется. Затем происходит зацепление захватными элементами 15 нижней кассеты 16 штабеля, находящегося в позиции 1 (штабель...

Номер патента: 1569180

Опубликовано: 07.06.1990

Авторы: Балицкий, Ковальчук, Пешехонов, Смирнов

МПК: B23Q 7/10

Метки: подачи

...штуцер 10 подается сжатый воздух,при этом штанга 19 устанавливается внижнем положении, о чем си гнал изируютзамкнутые контакты 22 датчика 40, а датчик39 сигнализирует о нижнем положении поршня 12. Штоки 24 фиксаторов 23 и 27 (двухходовых пневмоцилиндров) находятся в зацеплении с гребенкой 20. По команде Нача10 15 20 30 35 40 45 50 55 ло работы выполняется несколько движе. ний: поворотный стол 4 стопорится от проворота, при этом сжатый воздух подается в пиевмоцилиндр 32, шток которого перемешает стопор 31 вверх, заводит его в отверстия 30 поворотного стола 4 и выталкивает из него подпружиненный палец 29 на некоторую высоту над поверхностью стола 4. Одновременно задействуется привод 2 шагового поворота стола 4. Он через вал 3...

Номер патента: 1569181

Опубликовано: 07.06.1990

Авторы: Косоногова, Филиппов

МПК: B23Q 11/02

Метки: стружки, удаления

...усилению рабочего воздушного потока в каналах 10 всасывания и облегчает захват ими стружки из зоны 21 обработки резцов 9, Кроме того, формируется воздушный поток в перепускных каналах 17, которые поддерживают замкнутость воз душного потока каналов 7 нагнетания и сохраняют его центростремительный характер по периферии фрезы 3.При обработке мягких материалов типаалюминия, когда обрабатываемая поверхность 22 заготовки 23 выполнена сплошной по всей ширине обработки, на каждом резце 9 образуется при каждом цикле врезания в обрабатываемый материал сливная стружка длиной, равной длине окружной траектории реза резца 9. Эта сливная ,0 стружка обладает произвольной изогнутостью по длине и может образовывать винтовую спираль. Причем полный отрыв...

Номер патента: 1569182

Опубликовано: 07.06.1990

Авторы: Гашников, Годяев, Жегунов

МПК: B23D 39/00, B23Q 11/02

Метки: протяжек, стружки

...обгонной муфты 1 О, внутренняя обойма 11 которой закреплена на промежуточном валу 12, установленном на подшипниках 13 в корпусе 1. На консоли промежуточного вала 12 жестко установлена приводная шестерня 14, находящаяся в зацеплении с зубчатой рейкой 15, неподвижно закрепленной на каретке 16 одной из протяжек 3.Устройство работает следующим образом.При рабочем ходе протяжек 3, движении их вниз (фиг. 4) зубья протяжек, контактируя со щетками 6, вращают одновременно и приводной вал 5 и шестерню 8 по часовой стрелке. Зубчатое колесо 9 при этом вращается против часовой стрелки. Одновременно при опускании зубчатой рейки 15 вниз, шестерня 14, а вместе с ней и промежуточный вал 12 и внутренняя обойма 11 обгонной муфты 10 вращается по часовой...

Номер патента: 1569183

Опубликовано: 07.06.1990

Авторы: Аполлонов, Гришко, Заварцев, Малофеев, Песня, Семенов

МПК: B23Q 41/02

Метки: гибкий, модуль, производственный

...стола 6, координатный стол 7 старой 8, транспортный робот 9 со схватом10, Схват О оснащен за.кимными пальцами 11 и 12, перемещающимися в вертикальной плоскости, проходящей через осьшпинделя. Схват может поворачиваться ввертикальной плоскости, имея 4 фиксированных позиции: 1-я (фиг. 1), 2-я поворотна 90 по часовой стрелке, 3-я поворот на90 против часовой стрелки, 4-я поворот на180 против часовой стрелки,Формула изобретения Устройство 5 оснащено зажимными губками 13, перемещающимися в плоскости, перпендикулярной плоскости перемещения зажимных пальцев 11 и 12.При включении ГПМ двухместный схват, находясь в 1-й позиции направляется к координатному столу, захватывает пальцами 11 заготовку, поворачивается во 2-ю позицию, перемещается к...

Номер патента: 1569184

Опубликовано: 07.06.1990

Авторы: Дубень, Маркевич

МПК: B23Q 41/02

Метки: автоматическая, линия

...штанг 11 с захватами 12 транспортера. В рычаге выполнен продольный сквозной паз, в котором расположена ось 13 с подшипниками 14 и 15 и ползунами 16 и 17. Концы оси 13 закреплены в рамке 18, которая с помощью планок 19 закреплена в направляющих пазах толкателя 20 с возможностью перемещения в напра вляющих. Верхни й конец тол кателя прикреплен к штанге 11 транспортера 2 деталей.Автоматическая линия работает следующим образом.Транспортер 2 деталей посредством захватов 12 переносит детали вдоль автоматической линии от станка к станку. После окончания обработки детали с двух противоположных сторон деталь поступает на платформу 4 поворотного стола 3. При опускании штанг транспортера деталь ложится на планки 6, а захваты опускаются ниже...

Номер патента: 1569185

Опубликовано: 07.06.1990

Авторы: Шевейко, Щербаков

МПК: B23Q 41/02

Метки: автоматических, конвейерных, линий, роторно, транспортно-накопительный, участок

...ротора 3 носителя 4 с предметами 2 перемещаются по диску 37. Когда диск 37 кончается, очередной предмет 2 (фиг. 3) опускается в соосное вместилище ЗЭ цепного конвейера 32 последую.цей линии. Пустые носители 4 в выемках 30 барабана 29 завершают оборот (фиг. 13). Далее вилка 34 извлекает пустые носители 4 из ротора 3 (фиг, 1), и они, перемещаемые ремнем 39, вновь возвращаются к ротору 1. Такой цикл работы участка повторяется непрерывно и многократно до тех пор, пока одновременно работают предшествующая и последующая роторно-конвейерные линии. Режим 2 - предметы 2 передаются изпредшествующей линии в кассеты 3 накопителя 12.При нормальной работе предшествующейБ линии и остановке последующей линии(фиг, 14) подается сигнал на...

Номер патента: 1569186

Опубликовано: 07.06.1990

Авторы: Розов, Рывкин

МПК: B23Q 41/02

Метки: гравитационная, транспортная

...упором 19,Транспортируемая деталь снимается со спутника, стоящего на платформе 8, и затем по команде оператора включается привод на опускание рычага 6, При этом платформа 8 за счет смещения центра тяжести наклоняется до касания рычага 6, и спутник 4, упираясь в упор 10, не скатывается назад. При дальнейшем опускании рычага 6 платформа 8 доходит до упоров 29 .и 30 и в нижнем положении совпадает с направляющими 3. Спутник 4 скатывается по направляющим 3 до упора 17 двуплечего рычага 15 или до впереди стоящего спутника 4. При опускании рычага 6 шарнир 23 скользит по пазу тяги 26, доходит до его конца, и тяга 26 через шар. нир 24 поворачивает двуплечий рычаг 16, опуская упор 19 и поднимая упор 20, к которому скатывается спутник 4. При...

Номер патента: 1570872

Опубликовано: 15.06.1990

Автор: Эльстер

МПК: B23Q 3/06

Метки: детали, зажима

...зажима детали содержит серьги 1, шарнирно установленные в неподвижном корпусе 2 на осях 3, привод и прихваты 4. Каждый из прихватов 4 шарнирно установлен на осях 5 в серьгах 1. На прихватах 4 размещены ролики 6. Приводной элемент выполнен в виде связанного со штоком гидропривода толкателя 7 с двускосым клином. На осях 5 шарнирного соединения прихватов 4 с серьгами 1 размещены ролики 8, а на толкателе 7 выполнены выемки 9, взаимодействующие с роликами 8 в момент фиксации прихватов 4. Прихваты 4 подпружинены пружиной 10. Устройство для зажима деталей работает следующий образом.Обрабатываемую деталь 11 подводят к устройству для зажима, Перемещают толка- тель 7 с помощью привода в направлении зажима, Прихваты 4 вместе с серьгами 1 ускоренно...

Номер патента: 1570873

Опубликовано: 15.06.1990

Авторы: Колокольчиков, Лещев, Москалев, Олехнович, Тилигузов

МПК: B23Q 3/155

Метки: автоматической, круга, смены, шлифовального

...3, соединенным с приводом 2 через понижающую передачу 4 - 5 и механизма фиксации шлифовального круга, содержащего гильзу 6 с упорами 7 и фиксатором 8. Шлифовальный круг 9 установлен на фланцеО, который закреплен на шпинделе 11 посредством крепежного элемента (гайки) 12 с упорами 13. Шпиндель 1 снабжен хвостовиком 14, предназначенным для взаимодействия с выполненным в валу 3 поводкового устройства ответным пазом 15, крепежный элемент 12 закреплен во фланце 10 с помощью пластины 16. Гильза 6 и поводковое устройство подпружинены и установлены с возможностью перемещения вдоль оси шпинделя.Устройство автоматической смены шлифовального круга работает следующим образом.Шйиндель 11 со шлифовальным кругом 9 перемещается вдоль своей оси в...

Номер патента: 1570874

Опубликовано: 15.06.1990

Авторы: Белага, Брюзгин, Суровцев

МПК: B23Q 3/157, B23Q 41/02

Метки: автоматической, инструмента, многоцелевой, сменой, станок

...14 сменных насадок 4 и оправок 5. Дополнительные насадки 4 и оправки 5 размещаются в магазинах 15, распо.поженных на стойках 16 рядом с боковыми станинами 1 в зоне действия манипуляторов 13.Ста нок работает следующим образом.Перед началом работы из магазинов 15, расположенных на стойках 16 рядом с боковыми станинами 1, манипуляторами 3 с помощью механизма установки и фиксации 14 по направляющим 12 производится перенос и закрепление необходимых для работы сменных многошпиндельных насадок 4 и расточных оправок 5 на многошпиндельных коробках 3. После подготовительного цикла станок готов к работе.Автоматический цикл обработки деталей 9 производится следующим образом.Детали 9, установленные и закрепленные в приспособлениях 8 одновременно на...

Номер патента: 1570875

Опубликовано: 15.06.1990

Авторы: Зельдин, Корж, Мосин, Шиханов

МПК: B23Q 7/00

Метки: загрузочно-разгрузочное

...поршневых приводов 11 и 12. При этомгубки 8 захватов установлены дополнительно на осях 13 с возможностью поворота вплоскости, перпендикулярной плоскости перемещения захватов. Отводящий лоток 14включает в себя приемники 15 и 16 для сброса и ориентации обработанных деталейманипуляторами 17 и 18, обслуживающимистанки 19 и 20, а также подъемник 21 дляперемещения деталей в тару 22,Устройство работает следующим образом.В исходном положении заслонка 4 отсекателя поднята, губки 7 и 8 захватов перегружателя опущены к подающему лотку 1.Детали, поступающие в подающий лоток 1,накапливаются на нем. Чередованием перемещения заслонок 3 и 4 приводами 5 и 6вверх - вниз одна из деталей потока остается перед заслонкой 4, а другая перемещается до...

Номер патента: 1570876

Опубликовано: 15.06.1990

Авторы: Жиров, Кропинов, Сарана

МПК: B23Q 7/02

Метки: загрузочное

...1, подающий наклонный лоток 2 с расположенными на нем деталями 3, питатель 4, толкатель 5, двуплечие рычаги 6 и 7, связанные между собой тягой 8 с подпружиненным фиксатором 9, силовой привод 10,Питатель 4 выполнен в виде поворотного сектора (фиг. 2) состоящего нз двух губок, одна из которых отсекает деталь 3 от подающего лотка 2 и удерживает общий поток деталей 3, а на другом выполнен сквозной канал, образованный двумя профильными канавками под контакты детали 3 и имеющий паз для прохода горизонтального лотка 1.В толкателе 5 выполнен паз для выхода рычагов 6 и 7. Рычаг 6, кинематически связанный с толкателем 5, размещен неподвижно на оси поворота питателя 4, закрепленной на горизонтальном лотке 1, и предназначен для его поворота,Рычаг 7...

Номер патента: 1570877

Опубликовано: 15.06.1990

Авторы: Боев, Бондарев, Сиденко, Суворин, Щербаков

МПК: B23Q 7/06

Метки: подачи

...возвратно-поступательного перемещения, втулку 3 с электромагнитной катушкой 4, толкатель 5 с захватом 6, установленный внутри катушки 4 в подшипниках 7 с возможностью поворота, и подпружиненный пружиной 8 шток 9 для сбрасывания деталей с захвата 6, установленный внутри толкателя 5 с возможностью возвратно-поступательного перемещения от регулируемого упора 1 О, неподвижно закрепленного на корпусе 1,Пиноль 2 посредством копирного механизма 11 связана с приводом 12 рабочего инструмента 13. На валу копирного механизма 11 установлен кулачок 4, взаимодействующий в исходном положении с конечным выключателем 15. Для осевой настройки втулка 3 имеет регулировочную гайку 16 с фиксатором. Перед рабочим инструментом 13 установлена приемная...

Номер патента: 1570878

Опубликовано: 15.06.1990

Автор: Либерман

МПК: B23Q 15/00

Метки: инструмент-деталь, паре, переходного, режущий, сопротивления

...1 через сопротивление 2, амперметр 3, контакт 8 и ключи 4 и 10 подается на пару режущий инструмент 7 - деталь 6. Вольтметр 11 производит измерение падения напряжения на переходном сопротивлении в паре инструмент - деталь с положительной (отрицательной) добавкой термо-ЭДС резания. По окончании измерения блок 26 за.- держки пропускает сигнал на ключ 15 и результат измерения заносится в запоминаю 5 10 15 20 25 30 35 40 щее устройство 14. К этому моменту истекает время задержки сигнала блоком 20. Этот блок выдает сигнал на одновибратор 24, а последний переключает триггер 23 в исходное положение. Сигнал 1 исчезает с второго выхода триггера и появляется на его первом выходе, Он поступает на ключи 5 и 9 и включает их. Ключи 4, 10 и 15...
