Номер патента: 1569173

Автор: Курков

ZIP архив

Текст

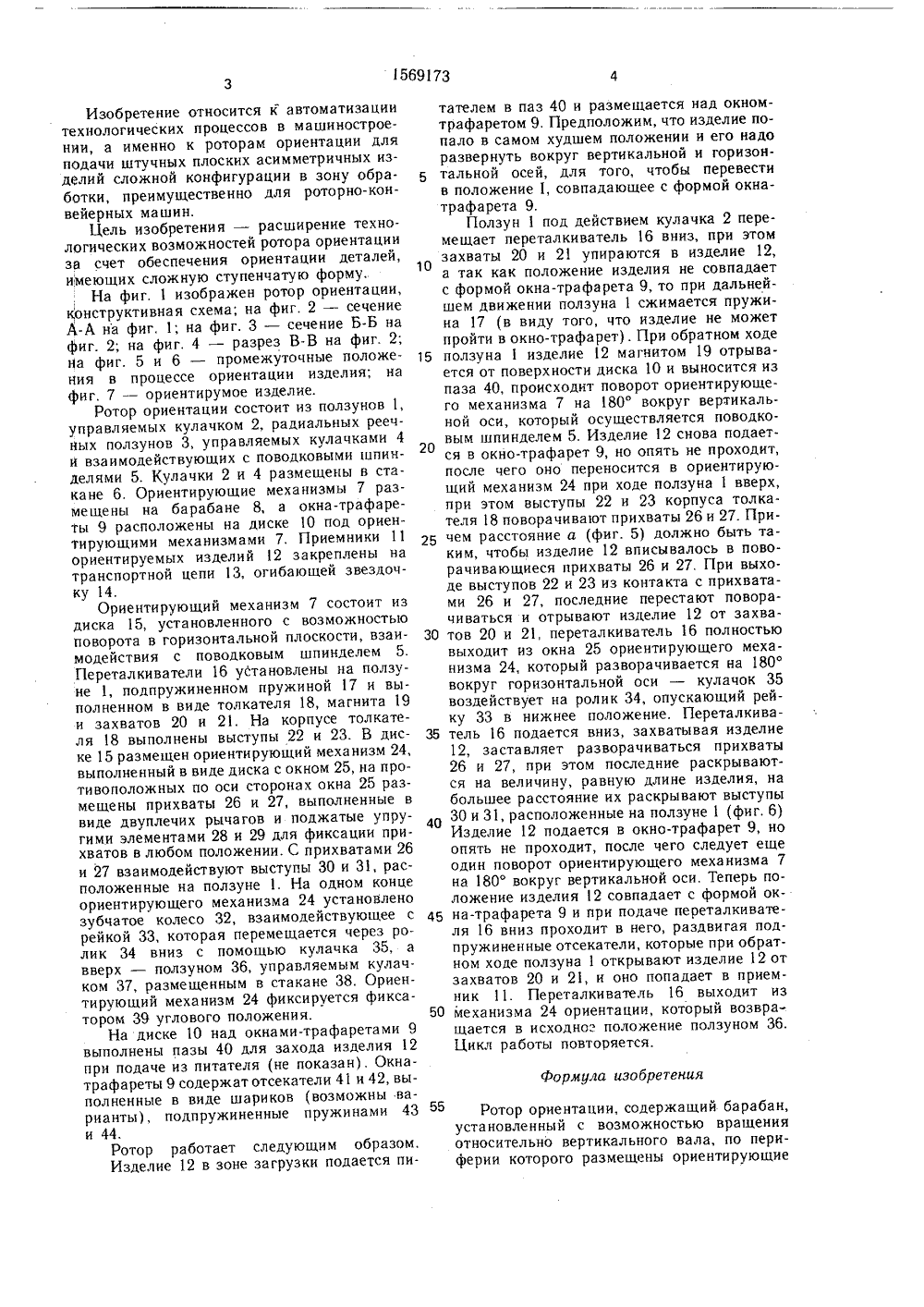

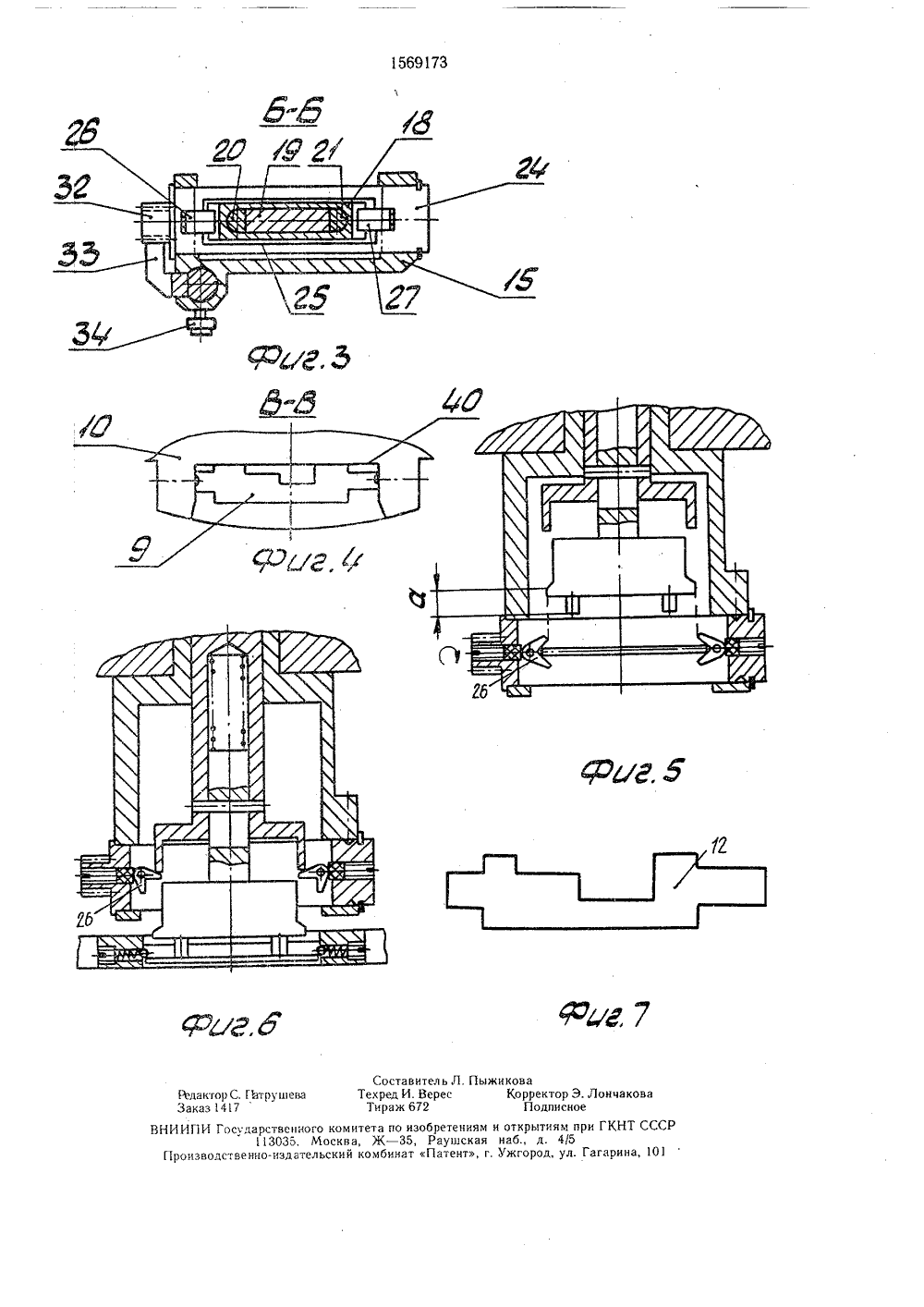

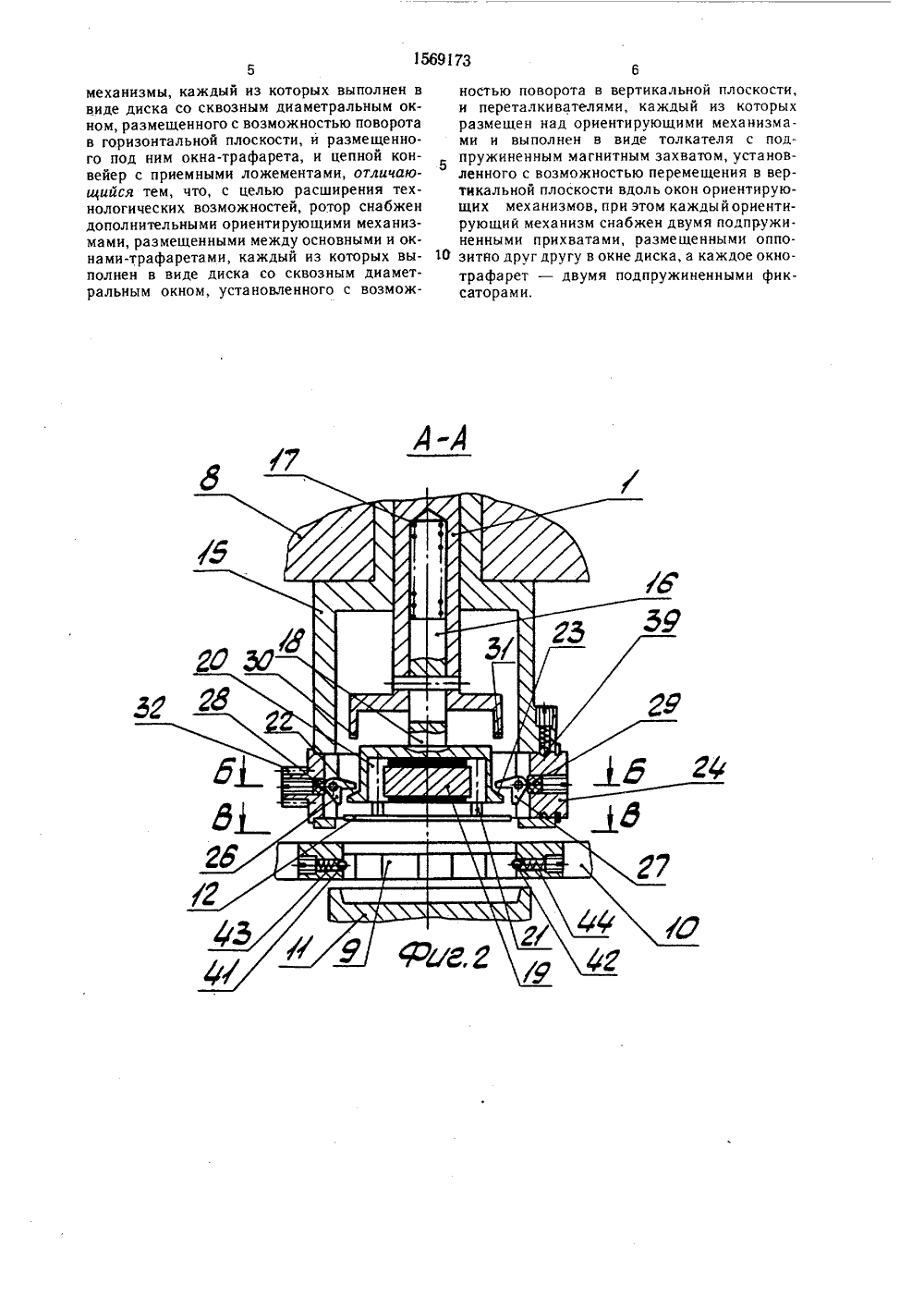

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСГ)УБЛИН А 1 ггг 51)5 В 23 2 ПИСАНИЕ ИЗОБРЕТЕНИЯ СЛ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИ ТЕЛЬСТ(57) Изобретение относится к автоматизации технологических процессов в машиностроении, а именно к роторам ориентациидля подачи штучных плоских асимметричных изделий сложной конфигурации в зонуобработки, Цель изобретения - расширениетехнологических возможностей. Ротор ориентации содержит барабан 8, установленный с возможностью вращения относительно вала. По периферии барабана 8 размещены ориентирующие механизмы 7, каждый из которых выполнен в виде диска со сквозным диаметральным окном, размещенного с возможностью поворота в горизонтальной плоскости. Под диском расположено окно-трафарет 9. Дополнительные ориентирующие механизмы 24 размещены между механизмами 7 и окнами-трафаретами 9, каждый из которых выполнен в виде диска со сквозным диаметральным окном, установленного с возможностью поворота в вертикальной плоскости. Переталкиватели 16 размещенные над ориентирующими механизмами, выполнены в виде толкателей 18 с подпружиненными магнитными захватами. 7 ил.Изобретение относится к автоматизации технологических процессов в машиностроении, а именно к роторам ориентации для подачи штучных плоских асимметричных изделий сложной конфигурации в зону обработки, преимущественно для роторно-конвейерных машин.Цель изобретения - расширение технологических возможностей ротора ориентации за счет обеспечения ориентации деталей, имеющих сложную ступенчатую форму,На фиг. 1 изображен ротор ориентации, конструктивная схема; на фиг. 2 - сечение А-А на фиг, 1; на фиг. 3 - сечение Б-Б на фиг. 2; на фиг. 4 - разрез В-В на фиг. 2; на фиг. 5 и 6 - промежуточные положения в процессе ориентации изделия; на фиг, 7 - ориентирумое изделие.Ротор ориентации состоит из ползунов 1, управляемых кулачком 2, радиальных реечных ползунов 3, управляемых кулачками 4 и взаимодействующих с поводковыми шпинделями 5. Кулачки 2 и 4 размещены в стакане 6. Ориентирующие механизмы 7 размещены на барабане 8, а окна-трафареты 9 расположены на диске 10 под ориентирующими механизмами 7. Приемники 11 ориентируемых изделий 12 закреплены на транспортной цепи 13, огибающей звездочку 14.Ориентирующий механизм 7 состоит из диска 15, установленного с возможностью поворота в горизонтальной плоскости, взаимодействия с поводковым шпинделем 5. Переталкиватели 16 уСтановлены на ползу- не 1, подпружиненном пружиной 17 и выполненном в виде толкателя 18, магнита 19 и захватов 20 и 21, На корпусе толкателя 18 выполнены выступы 22 и 23. В диске 15 размещен ориентирующий механизм 24, выполненный в виде диска с окном 25, на противоположных по оси сторонах окна 25 размещены прихваты 26 и 27, выполненные в виде двуплечих рычагов и поджатые упругими элементами 28 и 29 для фиксации прихватов в любом положении. С прихватами 26 и 27 взаимодействуют выступы 30 и 31, расположенные на ползуне 1. На одном конце ориентирующего механизма 24 установлено зубчатое колесо 32, взаимодействующее с рейкой 33, которая перемещается через ролик 34 вниз с помощью кулачка 35, а вверх - ползуном 36, управляемым кулачком 37, размещенным в стакане 38. Ориентирующий механизм 24 фиксируется фиксатором 39 углового положения.На диске 10 над окнами-трафаретами 9 выполнены пазы 40 для захода изделия 12 при подаче из питателя (не показан), Окна- трафареты 9 содержат отсекатели 41 и 42, выполненные в виде шариков (возможны варианты), подпружиненные пружинами 43 и 44.Ротор работает следующим образом, Изделие 12 в зоне загрузки подается питателем в паз 40 и размещается над окном- трафаретом 9. Предположим, что изделие попало в самом худшем положении и его надо развернуть вокруг вертикальной и горизонтальной осей, для того, чтобы перевести в положение 1, совпадающее с формой окна- трафарета 9.Ползун 1 под действием кулачка 2 перемещает переталкиватель 16 вниз, при этом захваты 20 и 21 упираются в изделие 12, а так как положение изделия не совпадает с формой окна-трафарета 9, то при дальнейшем движении ползуна 1 сжимается пружина 17 (в виду того, что изделие не может пройти в окно-трафарет). При обратном ходе 15 ползуна 1 изделие 12 магнитом 19 отрывается от поверхности диска 10 и выносится из паза 40, происходит поворот ориентирующего механизма 7 на 180 вокруг вертикальной оси, который осуществляется поводковым шпинделем 5, Изделие 12 снова подается в окно-трафарет 9, но опять не проходит, после чего оно переносится в ориентирующий механизм 24 при ходе ползуна 1 вверх, при этом выступы 22 и 23 корпуса толкателя 18 поворачивают прихваты 26 и 27. При чем расстояние а (фиг. 5) должно быть таким, чтобы изделие 12 вписывалось в поворачивающиеся прихваты 26 и 27. При выходе выступов 22 и 23 из контакта с прихватами 26 и 27, последние перестают поворачиваться и отрывают изделие 12 от захва тов 20 и 21, переталкиватель 16 полностьювыходит из окна 25 ориентирующего механизма 24, который разворачивается на 180 вокруг горизонтальной оси - кулачок 35 воздействует на ролик 34, опускающий рейку 33 в нижнее положение. Переталкива тель 16 подается вниз, захватывая изделие12, заставляет разворачиваться прихваты 26 и 27, при этом последние раскрываются на величину, равную длине изделия, на большее расстояние их раскрывают выступы 40 30 и 31, расположенные на ползуне 1 (фиг. 6)Изделие 12 подается в окно-трафарет 9, но опять не проходит, после чего следует еще один поворот ориентирующего механизма 7 на 180 вокруг вертикальной оси. Теперь положение изделия 12 совпадает с формой ок на-трафарета 9 и при подаче переталкивателя 16 вниз проходит в него, раздвигая подпружиненные отсекатели, которые при обратном ходе ползуна 1 открывают изделие 12 от захватов 20 и 21, и оно попадает в приемник 11. Переталкиватель 16 выходит из 50 механизма 24 ориентации, который возвращается в исходное положение ползуном 36.Цикл работы повторяется.Формула изобретенияРотор ориентации, содержащий барабан,установленный с возможностью вращения относительно вертикального вала, по периферии которого размещены ориентирующие156915механизмы, каждый из которых выполнен в виде диска со сквозным диаметральным окном, размещенного с возможностью поворота в горизонтальной плоскости, и размещенного под ним окна-трафарета, и цепной конвейер с приемными ложементами, отличающийся тем, что, с целью расширения технологических возможностей, ротор снабжен дополнительными ориентирующими механизмами, размещенными между основными и окнами-трафаретами, каждый из которых вы полнен в виде диска со сквозным диаметральным окном, установленного с возмож 73 ностью поворота в вертикальной плоскости, и переталкивателями, каждый из которых размещен над ориентирующими механизмами и выполнен в виде толкателя с подпружиненным магнитным захватом, установленного с возможностью перемещения в вертикальной плоскости вдоль окон ориентирующих механизмов, при этом каждыйориентирующий механизм снабжен двумя подпружиненными прихватами, размещенными оппозитйо друг другу в окне диска, а каждое окно- трафарет - двумя подпружиненными фиксаторами,1569173 ГКНТ СССР НИИГ 1 И Государственного комитета по изобретениям и открытиям прн113035, Москва, Ж - 35, Раушская наб., д, 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Га а, 101 Ъдактор С. ГЬтрушевааказ 1417 Состав ител ь Л. Пыжиковакред И. Верес Корр Тираж 672 П тор Э. Лончаковаписное

Смотреть

Заявка

4345219, 04.11.1987

ПРЕДПРИЯТИЕ ПЯ Ю-9876

КУРКОВ НИКОЛАЙ АЛЕКСЕЕВИЧ

МПК / Метки

МПК: B23Q 7/02

Метки: ориентации, ротор

Опубликовано: 07.06.1990

Код ссылки

<a href="https://patents.su/4-1569173-rotor-orientacii.html" target="_blank" rel="follow" title="База патентов СССР">Ротор ориентации</a>
