B23Q — Детали, узлы и вспомогательные устройства для металлообрабатывающих станков, например устройства для копирования или управления

Номер патента: 1000229

Опубликовано: 28.02.1983

Авторы: Брой, Саяпин

МПК: B23Q 7/10

Метки: магазин-накопитель

...греоенок вправо либо влево в зависимости от направления перемещения деталей.Так, вершины гребенок 5 в первом, третьем рядах и т. д. (считая снизу) смещены относительно вершин гребенок 3 влево, а во втором, четвертом ряду и т. д. - вправо. Кроме того, диски 9 при крайнем нижнем положении, группы подвижных гребенок расположены так, чтобы крайние транспортируемые детали, расположенные ца неподвижной группе гребенок, могли попасть в пазы этих дисков.Магазин-накопитель работает следуюгццм образом.При подаче давления во внештоковую полость силового цилиндра 12 группа подвижных гребенок 5 идет вверх и снимает транспортируемые детали с группы неподвижных гребенок 3, при этом драли, оказавшись во впадинах подвижных гребенок 5, смещаются...

Номер патента: 1000230

Опубликовано: 28.02.1983

Авторы: Однопозов, Полунин

МПК: B23Q 15/00

Метки: износа, инструмента, степени

...накопления и регистратор 11. 5 Устройство работает следующим образом.Электрические сигналы от преобразователя 1 колебаний поступают в последователь. но соединенные усилитель 2, полосовые фильтры 3 и пороговое устройство 4. С выхода порогового устройства 4 сигналы, превышающие по величине заданный пороговый уровень, поступают на счетчик 5 выбросов, где определяется количество выбросов 15 сигналов за временный интервал, задаваемый формирователем 9 выборок временных интервалов измерения. Формирователь 9 формирует последовательность дискретных интервалов измерения, следующих с заданным периодом. При глубоком сверлении распределительных валов длительность интервала измерения составляет 1 с, а период следования 5 с. По окончании...

Номер патента: 1000231

Опубликовано: 28.02.1983

Авторы: Биленко, Диперштейн, Жирнов, Качоровский, Кулагин, Ткаченко

МПК: B23Q 15/00

Метки: глубоких, отверстий

...отверстия. При появле-, нии увода оси отверстия обрабатываемой детали возникает биение инструментальной головки 1, которое измеряется датчиком эксцентриситета 2 Синусоидальный сигнал датчика 2 анализируется блоком 7 автоматического управления, при достижении амплитудой сигнала определенного значении и в момент перехода текущей величины сиг; нала через 0 на выходе блока 7 появляется сигнал на включение механизма коррекцииа Этот сигнал приходит на первый вход логи, ческого элемента 12, котофй включае 4 ключ1, соединяя тем самым датчик 8 ско-. рости вращения детали со следящим приво 1 дом 6. И 1 ипульсы датчика 8 поступают на вход привода 6, эксцентриковый элемент 4 начинает вращаться синхронно с деталью и создает колебание подвижного резце...

Номер патента: 1000235

Опубликовано: 28.02.1983

Автор: Степанов

МПК: B23Q 35/04

Метки: копировальный, прибор

...прибор работает следующим образом.При воздействии копира 7 на копировальный палец 6 в осевом направлении измерительный стержень 4 перемещается внутри корпуса 1 благодаря податливости упругих кольцевых пластин 3. При этом смещается якорь 10,относительно датчика 11 осевого перемещения, в результате чего в нем возникают электрические сигналы, фиксирующие осевое отклонение копировального пальца 6 в пространстве.Аналогично при воздействии копира 7 в радиальном направлении измерительный стержень 4 поворачивается вокруг передней пластины 3 за счет податливости в радиальном направлении втулки 2 с пружиной 13, Вместе с измерительным стержнем 4 смещается в радиальном направлении якорь 8 относительно датчика радиального перемещения 9 и возникшие...

Номер патента: 1002126

Опубликовано: 07.03.1983

Автор: Шульц

МПК: B23Q 1/01

Метки: направляющих, поперечины, разгрузки, станка

...профилем, соответствующимобратному прогибу балки 8 от среднего веса сменных суппортов 5, Устройство снабжено рычагами 9, на которыхустановлены связанные между собойопорные ролики 10, взаимодействующиес опорной поверхностью "а" балки 8, 15На свободном конце балки 8 закреп"лен поворотный датчик 11, на валу 12которого закреплена шестерня 13,входящая в зацепление с рейкой 14,закрепленной на поперечине 1 перпендикулярно к направляющим 3. Датчик 11служит для контроля положения концанесущей балки 8 и электрогидравлически (на чертеже не показано),связан с гидроцилиндрами 15, на штоках 2516 которых закреплены упорные ролики 17, оппозитно контактирующиес направляющей 18 стойки 2. Гидроцилиндры встроены и закреплены над ипод поперечиной 1....

Номер патента: 1002127

Опубликовано: 07.03.1983

Автор: Кравчук

МПК: B23Q 3/06

Метки: зажима

...дополнительнаяпланка 4 .закрепляется в пазу 3 посредством фиксирующего элемента,выполненного в виде ступенчатогоболта 5 и нажимной гайки 6 с заходной цилиндрической частью 7. В дополнительной планке 4 выполнен продольный закрытый паз 8, предназначенныйдля размещения в нем винтового заки ма 9 с качающейся пятой .10, рукояткой 11 и фиксирующим элементом в виде болта 12 и гайки 13. По пазу 8при необходимости перемещается винтовой зажим 9 и фиксируется в нем 30 болтом 12 и гайкой 13.В планке 1 выполнены ребра жесткости 14 и 15, а также пазы Г и Д, предназначенные для ее крепления на столе металлорежущего станка. Устройство устанавливается на столе металлорежущего станка. При этом 5 планка 4 с винтовым зажимом 9 отведена в верхнее крайнее...

Номер патента: 1002128

Опубликовано: 07.03.1983

Авторы: Гудков, Пономарев

МПК: B23Q 3/06

Метки: зубчатых, колес, центрирования, шевинговании

...ролики 7, имеющие возможность радиального перемещения, осевое перемещение центрирующих роликов 7 ограничивают гайки 8, навинченные настойки б. В корпусе 1 зацрессовайа соосная с центрами 2 и 4 тонкостенная втулка 9. Образованная между корпусом 1 и втулкой 9 полость 10 заполнена гидропластмассой. Центрирование зубчатого колеса в устройстве осуществляется в результате деформирования тонкостенной втулки 9 при воздействии на нее гидропластмассы, давление которой повышается завинчиванием нажимного винта 11.Уменьшение диаметра втулки 9 приводит к одинаковому перемещению центРирующих роликов 7 до касания с боковыми поверхностями зубьев в зоне делительной поверхности колеса и совмещению оси 12 пелительной поверхности с осью центров 2 и 4....

Номер патента: 1002129

Опубликовано: 07.03.1983

Автор: Сталидзан

МПК: B23Q 7/08

Метки: подачи

...упором 17 через механизм заклинивания 16. Привод 12 после хода вверх выключается. При этом поршень 13 опускается вниз, а вместе 1 с ним опускаются вниз подвижный механизм заклинивания 16, рейка 4, стол 3 со стопой деталей 2, упор 5 и толкатель б. На определенном упоре элементы стопорения 8 неподвижного механизма заклинивания 9 под действием пружины 7 и толкателя б заклинивают рейку 4, прекращая перемещение стола 3 вниз и обеспечивая одновременно заданный уровень размещения стопы деталей 2 в магазине, После стопорения рейки 4 поршень 13 привода 12 совместно с толкателем б и механизмом заклинивания 16 продол жает перемещаться вниз под действи" ем пружины 15, при этоммеханизм 16 расклинивается. После этогя манипулятор 11...

Номер патента: 1002130

Опубликовано: 07.03.1983

Автор: Фельдман

МПК: B23Q 35/00

Метки: вращения, поверхностей

...параллельны плоскости перемещения ползушкиКаждый иэ рос копирами 9 иРолик 8 контактирует с рабочей поверхностью копира 9 Г ГГг, а ролик 7 с рабочей поверхйостью копира 10 5 99 9, Силы Р, приложенные к ползущке, создают нужный контакт между роликами и копирами.5Бабка изделия 2 и копиры 9 и 10 взаимно неподвижны.Устройство работает следующим образом.В результате относительного продольного перемещения каретки 1 и бабки изделия 2 изменяется положение роликов 7 и 8 относительно рабочих поверхностей копиров 9 и 10, что влечет за собой перемещение ползуш ки 5 по направляющим плиты 4, которая поворачивается относительно оси поворота 3. Эти же перемещения совершает инструментальная бабка 6 с рабочим инструментом, профилирующим 20 поверхность...

Номер патента: 1002131

Опубликовано: 07.03.1983

Авторы: Балацкий, Кутман, Подаешкин, Хвостенков

МПК: B23Q 41/02

Метки: роторно-конвейерная

...транспортирующий диск 2 с радиально расположенными по его окружности гнездами, выполненными соответственно конфигурации ориентируемых деталей Зт подаваемых из неподвижного бункера 4,примыкающего к диску 2. К бункеруприкреплен отсекатель 5 в виде секторной заслонки. Под каждым гнездомдиска 2 находятся лотки 6 подачидеталей, выполненные на ориентирую 1002131щем барабане 7. Выходные отверстиялотков на определенной части окружности располагаются над носителями8 транспортной цепи 9, находящейсяв зацеплении со звездочкой 10, при-.крепленной к барабану 7, В носители 8 встроены ползуны 11, взаимодействующие с неподвижным копиром12. Транспортная цепь 9, направляемая дуговой направляющей 13, располагается под рабочим ротором 14 таким образом,...

Номер патента: 1004066

Опубликовано: 15.03.1983

Авторы: Корепанов, Маслов, Тазетдинов

МПК: B23Q 1/76

Метки: люнет, металлорежущим, станкам

...рейкой клинового ползуна 11. На крышке 3 люнета установлен с воэможностью регулировки жесткий упор 22, который контакти- рует с корпусом люнета. В пазу крышки 3 и на оси 23 с возможностью поворота установлена собачка 24, прижатая 10 к ползуну 11 пружиной 25. В закрытом состоянии люнета собачка 24 своим свободным концом упирается в упор 26 корпуса 1. На корпусе имеется клиновой упор 27, с которым взаимодействует клиновая поверхность ползуна 11 и расположен конечный выключатель 28. Между буртиками пиноли 5 и корпусом 1 установлены разрезные шайбы 29.Люнет работает следующим образом.В момент конца обработки детали после отхода режущего инструмента масло под давлением подается в штоковую пОЛость гидроцилиндра 8. При этом клиновой...

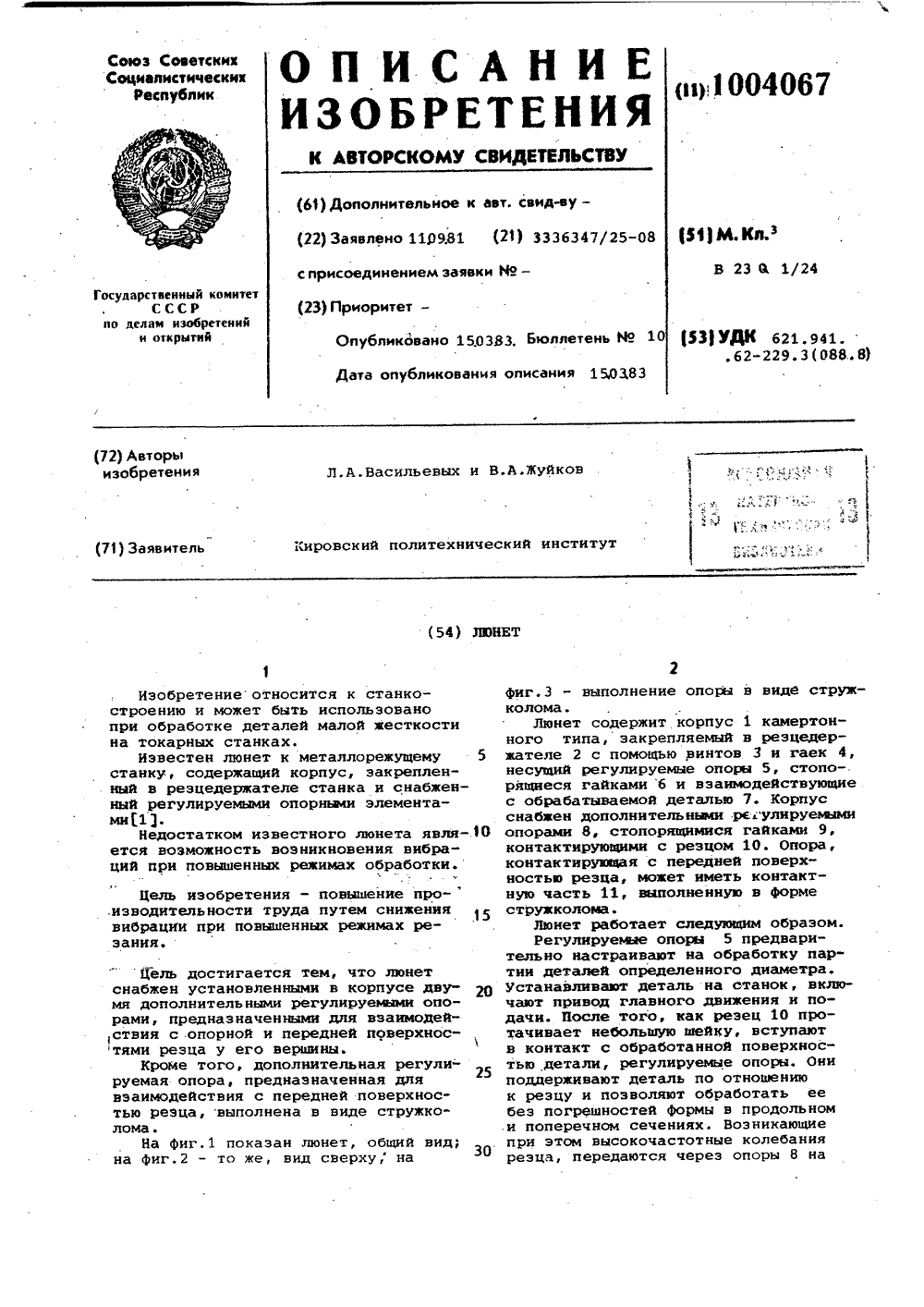

Номер патента: 1004067

Опубликовано: 15.03.1983

Авторы: Васильевых, Жуйков

МПК: B23Q 1/76

Метки: люнет

...гайками 9, контактирующими с резцом 10. Опора, контактирующая с передней поверхностьв резца, может иметь контактную часть 11, выполненную в форме стружколома.Июнет работает следующим образом.Регулируемые опоры 5 предварительно настраивают на обработку партии деталей определенного диаметра, Устанавливают деталь на станок, включают привод главного движения и подачи. После того, как резец 10 протачивает небольшув шейку, вступают в контакт с обработанной поверхностьв детали, регулируемые опоры. Они поддерживают деталь по отношению к резцу и позволяют обработать ее без погрешностей формы в продольном и поперечном сечениях. Возникающие при этом высокочастотные колебания резца, передаются через опоры 8 на.Проектная,4 филиал ППП...

Номер патента: 1004068

Опубликовано: 15.03.1983

Авторы: Астахов, Козлов, Раубек, Хрусталев

МПК: B23Q 3/06

Метки: закрепления

...парой, один клин которой выполнен в виде двуплечего рычага 4 с осью 5, взаимодействующего с .Деталью 1, а другой клин 6 связан с приводом 7 (гидро- цилиндром), размещенным на корпусе 2. Ось 5 жестко закреплена в дву.плечем рычаге 4, а упругий элемент 3расположен в плунжере 8 между деталями клиновой пары.Между клином 6 и двуплечим рычагом 4 размещен самоустанавливающийся элемент 9,На корпусе 2 закреплен упор 10,взаимодействующий с осью 5 рычага 4.Клин 6 и двуплечий рычаг 4 снаб 25 жены зубьями 11 и 12, сцепляющимисямежду собой при обратном ходе поршня гидроцилиндра 7.Устройство для закрепления обрабатываемой детали работает следующим30 образом.При подаче рабочей жидкости в гидроцилиндр 7 его шток, перемещаясь влево, перемещает связанный с...

Номер патента: 1004069

Опубликовано: 15.03.1983

Автор: Сон

МПК: B23Q 7/00

Метки: вибрационное, загрузочное

...материалас малой жесткостью, например из пружинной ленты. Питатель 4 содержит диск - отсекатель 9 (фиг. 4). Диск - отсекатель 9 установлен на оси 10 в расточке корпуса 11 и соединен с цилиндром 12 через реечную передачу 13 (фиг. 1)Входной конец 14 отводящего лотка 3 свободно установлен в прорези 15 спирального лотка. Второй конец 16 отводящего лотка 3 закреплен в корпусе 11. Верхняя плоскость прорези 15 выполнена заподлицо с поверхностью транспортирования деталей 6, высота прорези равна толщине дна 7,Устройство работает следующим образом.ФПри работе вибропривода 1 чаша 2, получает крутильное колебательное 20 . движение, которое складывается из вертикального и углового перемещений . При этом детали 6 внутри чаши на спиральном лотке...

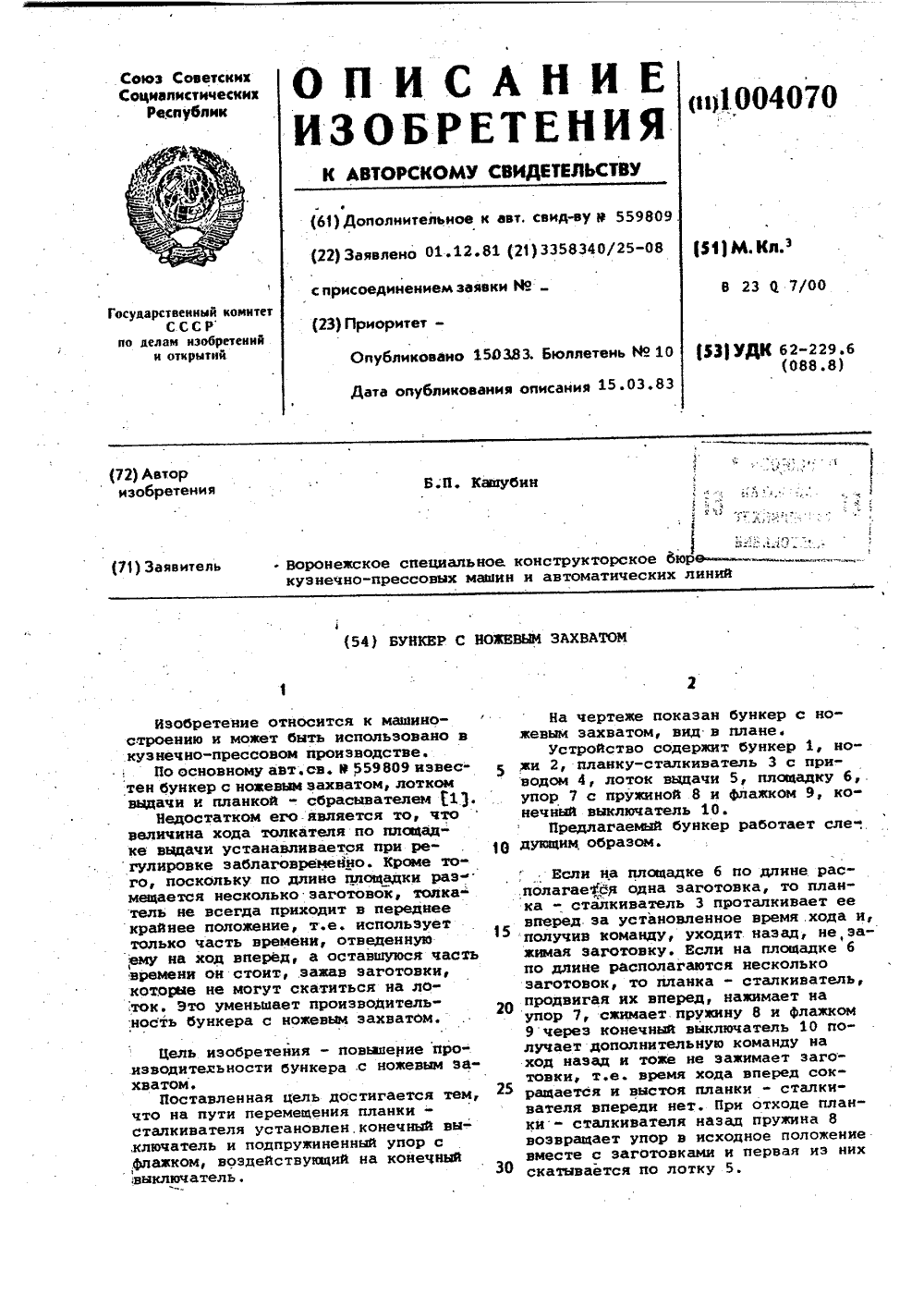

Номер патента: 1004070

Опубликовано: 15.03.1983

Автор: Кашубин

МПК: B23Q 7/00

Метки: бункер, захватом, ножевым

...бункера .с ножевым захватом,Поставленная цель достигается тем,что на пути перемещения планкисталкивателя установлен, конечный вы,ключатель и подпружиненный упор сфлажком. воздействукщий на конечный;выключатель. На чертеже показан бункер с ножевыи захватом, вид в планеустройство содержит бункер 1, ножи 2, планку-сталкиватель 3 с приводом 4, лоток выдачи 5, площадку б, упор 7 с пружиной .8 и флажком 9, конечный выключатель 10.ПредЛагаемый бункер работает сле-, 10 дующим, образом. Если на площадке 6 по длине рас.полагается одна заготовка, то планка - сталкиватель 3 проталкивает ее вперед за установленное время .хода и, получив команду, уходит назад, не,зажимая заготовку. Если на площадке б по длине располагаются несколько заготовок, то...

Номер патента: 1004071

Опубликовано: 15.03.1983

Автор: Шур

МПК: B23Q 7/06

Метки: загрузки, съема

...для загрузки,и съемадеталей содержит салазки 1 с плитой2, магазин 3 в виде шагового транс"портера 4 с гидроцилиндром 5 и собачками б, шиберный питатель 7 с при"жимной призмой 8, втулкой 9, вилоч.ным съемником 10, пальцем 11 и па"эом 12 на штоке 13 пораневого привода, шариковых замков 14 и 15 дляФиксации соответственно прижимнойприэкы 8 и втулки 9 и упор 16 .Устройство работает следующим об"разом.При включении гидроцилиндра 5 шаговый транспортер 4 подает очередную деталь под .прижимную призму 8шиберного питателя 7. При перемещении штока 13 влево втулка 9, удержи-ваемая шаровым замком 15, выдвигаетсъемник 10 вперед над бобыакой детали. После соприкосновения втулки 9с прижимной призмой 8 последняя до 1004071сылает деталь до...

Номер патента: 1004072

Опубликовано: 15.03.1983

Авторы: Говардовский, Доценко, Цимбаловь

МПК: B23Q 7/06

Метки: выдачи, поштучной

...27. Де- .тали 28 размещены в магазине 7. Толкатель 3 снабжен приводом 29,Устройство для поштучной выдачиплоских круглых деталей работаетследующим образом.Перед началом работы устройствамагазин 7 устанавливают на нужнуювысоту Н (фиг, б), которая соответствует расстоянию от нижней плоскости ножа 25 до верхней плоскости тол"кателя 3 в зависимости от толщины 5плоской детали 28, выдержав следующее соотношение: 25 Н)5. Для этогораскрепляют контргайку 12 и вращением винтов 11 устанавливают высотуй путем вертикального перемещениякронштейнов б с магазином 7 по направляющим 2, затем Фиксируют винты11 гайками 12.На исходной позиции толкатель 3находится в крайнем левом положении. Прн этом пакет деталей в магазине 7 удерживается ножами 25 ползунов...

Номер патента: 1004073

Опубликовано: 15.03.1983

Автор: Таныгин

МПК: B23Q 7/18

Метки: колпачков, ориентированной, подачи, типа, цилиндрических

...А нафиг. 1; на фиг. 3 - разрез Б-Б на 15 фиг. 2 на фиг. 4 - вид В на фиг. 3. Устройство содержит основание 1,,бункер .2, пластинчатый конвейер 3 снаклонными захватными планками 4,поддон 5, расположенный между бунке"ром 2 и отводящим лотком 6 для приемаориентированных деталей - колпачков7. Каждая захватная планка 4 снабжена упором 8 для фиксации деталей иориентирукицим механизмом в виде ножа 9, установленного с тыпьной стороны планки 4 перпендикулярно ее на-.клонной поверхности 10, Для удалениялишних деталей с захватных планок З 0 предусмотрен лоток 11.Устройство работает следующим образом.Захватные планки 4, непрерывноперемещаемые конвейером 3, проходясквозь слой деталей в бункере 2, захватывают их. По мере передвижениявверх детали...

Номер патента: 1004074

Опубликовано: 15.03.1983

Авторы: Шубин, Щербаков

МПК: B23Q 15/00

Метки: прецизионной, установки

...- перпендикулярно,Устройство работает следующим образом.Обрабатываемую деталь 3 устанавливают в приспособление 2. С .помощьюоптической системы (например микрос"коп) наблюдают при.проворачивании 15устрбйства биение детали 3. Регулировочными винтами 7 и 8 выставляютось детали 3 так, чтобы не наблюдалось биения, Затем стопорным винтом 7зажимают центральную часть 1 и деталь готова к обработке. Г -образнаяформа и взаимосвязь расположениясоставлякщих частей упругих переьичек относительно осей регулировочныхвинтов создают условия, в которыхэлементы переьичек испытывают усилияили изгиба, или растяжения, направленные вдоль осей симметрии их сечений, т.е. находятся в положенииустойчивого равновесия. С помощьюстопорного винта создается...

Номер патента: 1004076

Опубликовано: 15.03.1983

Автор: Сохряков

МПК: B23Q 23/00

Метки: выдвижного, компенсации, ползуна, прогиба

...ползуне 35 10, а вторым концом соединенный с механизмом уравновешивания шпиндельной бабки 2.Работа устройства для компенсации прогиба выдвигаемого ползуна 40 шпиндельной бабки основана на слежении точкой подвеса системы шпиндельная бабка - полэун за перемещением ее центра тяжести при перемещении ползуна. Слежение осуществляется автоматически за счет кинематической связи между винтом привода ,перемещения ползуна 3 и винтом перемещения дополнительного ползуна 10 с определенным передаточным числом. 50Определяется центр тяжести системы шпиндельная бабка - основной полэун по формуле При перемещении основного ползуна) влево от первоначального положения на величину.Е 3, центр тяжести определяетсяап. Ъ 1 п Р 2 Ез). Е: (2)0 шпЪ+0Путем...

Номер патента: 1004077

Опубликовано: 15.03.1983

Автор: Рожин

МПК: B23Q 41/02

Метки: автоматической, взаимно, линии, перпендикулярным, позиция, расположением, транспортеров, узловая

...работает следующим образом.Во время работы автоматической линии деталь 8 перемещается в четы, рех взаимно перпендикулярных направ ф лениях,. При перемещении детали 8 в продольном направлении с транспортера .5 на транспортер 2 шток гидроцилиндра 10 поднимается, а качающийся рычаг 7 1 з связанный со штоком гидроцилиндра 10 а ограничительными планками б, иэ исходного положенияопускается в рабочее положение 1, создавая тем самым направление обрабатываемой20 . детали 8.При перемещении детали 8 в поперечном направлении с транспортера 3 на транспортер 4 рычаг 7 находится в исходном верхнем положениии деталь 5 направляется. планками 9.При перемещении детали в угловом положении с транспортера 5 на транспортер 4 деталь направляется планками б,...

Номер патента: 1006158

Опубликовано: 23.03.1983

Авторы: Баронина, Золотов

МПК: B23Q 3/00

Метки: зажима, ориентации

...7. Выступающие из отверстий сферические торцы плунжеров 6 упираются в горизонтальное раздвоенное плечо прижима 8, шарнирно закрепленного в корпусе 1. Упор 9 закреплен на основании 10. Плита 11, прикрепленная к основанию 10, снабжена горизонтальной базовой поверхностью. К ней прижимается своей базовой поверхностью обрабатываемая деталь 12. Корпус 1 закреплен на торце штока 13 привода (не показан). Шток 13 перемещается возвратно-поступательно в вертикальном направлении от привода, например гидравлического, при зажиме и разжиме детали 12.Устройство работает следующим образом.На фиг. 1 устройство изображено в рабочем положении. Обрабатываемая деталь 12 сориентирована и прижата к базовой плите 11 основания 10. После обработки - сверления...

Номер патента: 1006159

Опубликовано: 23.03.1983

Автор: Маланчик

МПК: B23Q 3/06

Метки: зажимное

...от втулки, на чтодополнительно затрачивается время,Целью изобретения является повышениебыстродействия устройства.Указанная цель достигается тем, что зажимное устройство, в корпусе которого размещен силовой механизм, включающий втулку с байонетным пазом и аксиальным резьбовым отверстием с расположенным в немвинтом, снабжено поворотным зажимнымрычагом и тягой, один конец которой выполнен резьбовым и расположен в отверстии втулки, а другой шарнирно сочлененс зажимным рычагом, причем втулка уста-новлена с возможностью поворота относительно корпуса и тяги.На фиг. 1 изображено предложенноезажимное устройство, продольный разрез;на фиг. 2 - разрез А - А на фиг. 1; нафиг. 3 развертка втулки с байонетным пазом. 1Устройство содержит корпус 1, в...

Номер патента: 1006160

Опубликовано: 23.03.1983

Авторы: Ивлев, Косцов, Усенко

МПК: B23Q 7/00

Метки: бункерное, вибрационное, загрузочное

...чашу, пред- бункер, планку, неподвижно закрепленную на корпусе вибропривода и упругую подвеску, состоящую из стержневых пружин, расположенных по обе стороны планки, параллельно ей и попарно с каждой стороны, снабжено закрепленными на противоположных торцах планки осями и установленными на них с возможностью поворота парами рычагов, причем каждый рычаг имеет две проушины - верхнюю и нижнюю, расположенные с противоположных сторон продольной оси рычага, в которых размещены концы стержневых пружин, а предбункер связан с рычагами посредством введенных в устройство кронштейнов, симметрично расположенных относительно вышеупомянутых осей со стороны верхних проушин рычагов.На фиг. 1 показано вибрационное бункерное загрузочное устройство, общий...

Номер патента: 1006161

Опубликовано: 23.03.1983

Авторы: Шилков, Шильмейстер

МПК: B23Q 7/00

Метки: загрузочное

...которое наклонено в сторону заднейсенк 10 и связано с ней посредством шарнира 12. На передней стенке 7 закрепленэластичный козырек 13, который совместно с дном 11 образует выходную щель 14. На 2нижней стороне дна 11 закреплен ролик 15, взаимодействующий с кулачком 16. Последний установлен жестко на валу 17, вращающемся в боковых стенках 8 и 9 бункера 5. Валы 4 и 17 связаны между собой зубчатой передачей 18. Подвижная передняя стенка 7 установлена на валу 19, также вращающемся в боковых стенках бункера 5 и связанным с валом 17 посредством зубчатой передачи 20. Кривошип 6 шарнирно соединен с тягой 21, которая посредством шарнира 22 соединена с рычагом 23, второй конец которого шарнирно укреплен на стойке 3. Задняя стенка 10 бункера 5...

Номер патента: 1006162

Опубликовано: 23.03.1983

Авторы: Лушин, Чернов

МПК: B23Q 7/02

Метки: загрузочно-ориентирующее

...выдачи деталей н уступ, удерживающий деталь от сползания в бункер, узел 1 на фиг. 1; на фиг. 4 - момент западания деталей в карманы рабочего диска; на фиг. 5 - момент опускания детали беговой дорожки неподвижного диска; на фиг. 6 - зона выдачи деталей 2в горизонтальный поперечный поток; на фиг. 7 - ориентация детали с буртом, частный случай; на фиг, 8 - зона выдачи детали с буртом; на фиг, 9 - ориентация деталей с проточкой, частный случай; на фиг. 10 - положение детали с проточкой на вертикальной оси устройства.Загрузочно-ориентирующее устройство состоит из наклонного бункера 1, неподвижного диска 2 с беговой дорожкой 3 на периферии, рабочего диска 4 с карманами 5 для размещения деталей, связанными уступом 6 с радиальными пазами 7, и...

Номер патента: 1006163

Опубликовано: 23.03.1983

Автор: Марков

МПК: B23Q 7/02

Метки: ориентирующее

...перемещения, при этом подпружиненный калибр и заслонки кинематически связаны между собой.(Рие. Я Изобретение относится к .станкостроению, а именно к ориентации деталей, имеющих асимметрию по внутренней поверхности.Известно ориентирующее устройство, содержащее неподвижный диск с диаметральным отверстием, кольцо с радиальными отверстиями, установленное с возможностью вращения относительно диска, механизм ориентации и подводящий и отводящий лотки 1. 10Однако в известном устройстве невозможно ориентировать цилиндрические детали с отверстием./Цель изобретения - повышение надежности в работе устройства при подаче цилиндрических деталей с осевым отверстием.Поставленная цель достигается тем, что в ориентирующем устройстве,...

Номер патента: 1006164

Опубликовано: 23.03.1983

Авторы: Иванов, Князев, Литягин, Попов, Прасолова, Семенкович, Федоров

МПК: B23Q 7/04

Метки: перегрузчик, формодержателей

...17 с закрепленными на них двуплечими рычагами 18. Одно плечо рычагов 18 связано с зажимной губкой 10, а другое - с тягой 16. Зажимная губка 10, с целью предотвращения ее перекоса, связана с направляющими 19, входящими в отверстия поперечины 7, На концах зажимных губок 10 и 11 выполнены выступы 20 в виде прямоугольной трапеции, меньшее основание 21 которой расположено параллельно оси штока 12, а боковая сторона 22, расположенная напротив прямого угла, обращена вовнутрь рамы. Рама зажимного механизма 6 фиксируется в заданном положении защелкой 23, например пневматической. Зажимной механизм 6 получает вращение от привода 24, включающего муфту 25 со штырями 26 пружинами 27 и поводком 28, связанным через муфту 29 предельного момента с...

Номер патента: 1006165

Опубликовано: 23.03.1983

Авторы: Ванькович, Рошак, Самуйлов, Яцевич

МПК: B23Q 7/04

Метки: загрузочно-разгрузочное

...привода, например от гидроцилиндра 12 и шестерни 13. Шестерня 13 и кулачок 8 закреплены на валу 11. Дисковый питатель 3 ограничен неподвижным буртиком 14, имеющим разрыв, В месте разрыва буртика 14 над дисковым питателем 3 установлены непод. вижно отсекатели 15 потока деталей, образующие желоб 16. На расстоянии от наружного диаметра питателя 3, выше его рабочей поверхности установлен подпружиненный упор 17, имеющий возможность поворачиваться вокруг вертикальной оси 18, Внутри полой оси 2, несущей нижнюю часть 19 загрузочного рычага со шторкой 20, установлен с возможностью поворота и возвратно- поступательного вертикального перемещения вал 21. На валу 21 закреплена верхняя часть 22 загрузочного рычага с центрирующей втулкой 23, имеющей...

Номер патента: 1006166

Опубликовано: 23.03.1983

Авторы: Горленко, Топорков

МПК: B23Q 15/00

Метки: обеспечения, параметров, поверхностей, технологического, шероховатости

...обработки и задающий блок 7, Система имеет также подналадочное устройство 8. Электронно- вычислительное устройство 3 запрограммировано для вычисления определенного комплекса параметров шероховатости, например Ка и 1 р (см, ГОСТ 2789-73), а также оптимизации условий механической обработки на основе расчета математико-статической модели применительно к заранее намеченному плану обработки пробной партии заготовок, например, плану дробного факторного эксперимента 2 (когда условия обработки определяются тремя технологическими факторами, и каждый из которых варьируется на двух уровнях при обработке пробных заготовок).При этом вход блока 4 расчета параметров шероховатости подключен к датчику измерительного устройства 2, а выход - к входу...
