Номер патента: 1392078

Опубликовано: 30.04.1988

Авторы: Лысенко, Мальцев, Сергеев, Татаурова, Титов

МПК: C08L 9/00

Метки: защиты, испарения, поверхности, растворов, состав

...масло и карбоцепной полимер, о т л и ч а ю щ и й с я тем, что, с целью снижения скорости испарения аммиака из растворов, состав содержит в качестве карбоцепного полимера олигопиперилен цри следующем соотношении, компонентов, мас.ч.:Индустриальноемасло 1Олигопиперилен 0,5-2,0Таблица 1 Компонент г / з Индустриальное масло Олигопипери.лен 0,5 30 Таблица 2 Состав Показатель звестный ре Контроль -раствораммиака безащитного гаемын состав Концентрацияного раствора сх амми 5,0 25,0 2 2 5 ь ака, мас.%То же, посленения под сло рамава защитного состолщиной 2 смтечение1 мес 21,2,9 б мес 1 г. 24,8 24 ь 8 24,9 ю еви ВНИИПИ Заказ 18 бб/29 Тираж 434 Подписно Произв,-полигр. пр-ти Ужгород, ул. Проектная, 4 Изобретение относится к...

Номер патента: 1391777

Опубликовано: 30.04.1988

Авторы: Колесников, Пигарев, Потатуркин, Титов

МПК: B21D 39/06, B21D 53/08, B23P 15/26 ...

Метки: автомат, пластин, радиаторов, сборки

...механизм 2 и вводят ее конец в механизм 3 эагибания кромок по бокамленты и далее в механизм 4 для пробивки отверстий в ленте под трубкирадиатора.В рабочем режиме все механизмыавтомата получают в определеннойпоследовательности согласованное движение от общего привода 29. При работе автомата лента 28 протягивается через механизм 3, который загибает по бокам ленты кромки на угол180", а роликовые пуансон 30 и матрица 31 механизма 4 пробивают в нейотверстия под трубки и подают ее вмеханизм 5 отрезания пластин 25. Отрезанная пластина ложится на стол32 (фиг. 5) механиэма 6 досыланияпластин в рабочую зону автомата. Через кинематические звенья автоматасообщается равномерное воэвратно 1391777цоступатс льцое двцжецие попзуцу 13 с...

Номер патента: 1302684

Опубликовано: 23.04.1988

Авторы: Береснев, Гребенкин, Иващенко, Короткова, Павлюченко, Петров, Пурваняцкас, Рабинович, Смирнова, Титов

МПК: C09K 19/42

Метки: жидкокристаллический, материал, устройств, электрооптических

...2-Циано"(транс"4-пен илциклоГексил) пиридин 5 5-Пентил-(4-цианофенил)пиридин 5 2-Циано-п-пропнлфенилпирндин 6-п-пропилфенил-, 3-цианопиридин 6-и-пентилфенип".3-цианояиридин транс"4-Пентил(4-цианофенил)циклоГексая транс"-Пропил 1-.-.токсифенил)цикпоГексан 1 О траЯс Д фПропилц Оутоксифенил) ЦЯКЛОГексая 2:1 ч-".-транс" пентилциклОГексил)фес.фтилпиридин 2транс-ЙеятиляиклзГексил)фе"я ил -5-.-ропилпиридин 2 -4"-., . - .транс -ПрпилцнклОГексил) фепел "5-зтилпиридд".+ ЗО мас,% транс-гептил-(4-цианофенф Нарушен нижний предел концентрации сол(Х - Н).Нарушенлы 1 (Х исовой кисэФира 4-п-г эола и 33 мас, Х ф 29)циклогексанаФклогексана +ил)циклогексанаединений формуединений формуверхнии предел концентрации с- н). Составитель...

Номер патента: 1390484

Опубликовано: 23.04.1988

Авторы: Ашмарин, Бетев, Новикова, Титов

МПК: F23K 3/00

Метки: делитель, твердого, топлива

...где П - диаметр корпуса.Изобретение относится к области подготовки твердого топлива к сжиганию и может быть использовано на тепловых электростанциях. Целью изобретения является повышение экономичности.На фиг. 1 изображен делитель, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1. 1 О Делитель твердого топлива содержит цилиндрический корпус 1 с крышкой 2 и днищем 3, подключенным к патрубку ввода воздуха, и размещенные в нижней части корпуса 1 радиальные перегородки 4, образующие с корпусом 1 и патрубком ввода воздуха ячейки 5, каждая из которых снабжена патрубком 6 отвода топлива. К пат рубку ввода воздуха подключен патрубок 1 подачи топлива. Патрубок ввода воздуха выполнен в виде диффуэора 8 с углом раскрытия, равным 40 - 150 ,...

Номер патента: 1389913

Опубликовано: 23.04.1988

Авторы: Левашов, Титов

МПК: B21D 43/00, B23K 31/02

Метки: агрегат, выгрузки, заготовок, загрузки, технологический, штучных

...движение вправо, грань 12 верхней ступени 11 подхватывает нижнюю первую заготовку и продвигает ее вправо, протаскивая под отсекателем 8 между бо 13гковыми направляющими 16 и 17, под верхней направляющей рамкой 5, приподнимая ее путем взаимодействия переднего торца заготовки с заходной фаской 6, и под собачкой 7, которая поворачивается в шарнире и своей гранью фиксирует заготовки. Одновременно вторая заготовка 3 опускается на верхнюю ступень 11 шибера 4.Затем шибер 4 движется влево, при этом первая заготовка упирается в грань 23 собачки 7, а вторая заготовка - в заднюю стенку магазина 2 и удерживается на месте.В крайнем левом положении шибера 4 первая заготовка попадает на рабочую поверхность нижней подпружиненной ступени 9, а...

Номер патента: 675800

Опубликовано: 23.04.1988

Авторы: Ковшев, Павлюченко, Смирнова, Титов

МПК: C07D 213/57, C09K 19/00, G02F 1/13 ...

Метки: 5-алкил-2-(4-цианофенил)-пиридины, жидких, качестве, кристаллов

...при(-)30 С, Осадок отфильтровывают,промывают абсолютным эфиром, и не перекристаллизовывая, применяют в следующей стадии. Выделяют 19 г (84%),в) 5-бутил-(4-бромфенил)-пиридин.В раствор 40 г уксуснокислого аммония в 150 мл ледяной уксусной кислоты помещают 19 г (0,05 мол,) перхлората 5-бутил-(4-бромфеннл)-пирнлия и кипятят 4 ч, выливают в 300 мл воды, Выпавший осадок экстрагируют бензолом. Бензольный экстракт промывают водой, сушат над сульфатом натрия и отгоняют бензол на роторном испарителе, Остаток перекристаллизовывают из гексана с актнвированным уг-" лем. Выделяют 6,7 г (46%) вещества с температурой плавления (Т) 76 н температурой перехода в смектическую мезофазу 65,5 С.(0,06 мол.) цианистой меди и 20 млН-метилпирролидона....

Номер патента: 666797

Опубликовано: 23.04.1988

Авторы: Ковшев, Павлюченко, Смирнова, Титов

МПК: C07D 213/84

Метки: алкилили, алкоксифенил)-3-цианопиридины, жидкокристаллическими, обладающие, свойствами

...в автоклаве в 10 мл свежеперегнанного диметилформамида вприсутствии 0,7 мл триэтиламина и0,2 г 207. Рд/С при давлении водорода 5 атм. После поглощения 105 млводорода ( 5 мин.), фильтровали,разбавили Фильтрат водой и экстрагировали бензолом, Бензольный экстракт промыли водой, сушили над безводным сульфатом натрия, пропустиличерез колонку из окиси алюминияТТ-ой степени активности (элюент бензол). Бензол отогнали, остаток перекристаллизовывали из гексана. Выделено 0,5 г 6-(4-гексилоксифенил) --З-цианопиридина, выход 65 Х,Т =622 Ти - 987Найдено, 7: С 76,95, 77,28;Н 6,66, 6,99; Г 1 9,78; 9,72.Вычислено, 7; С 77,11; Н 7,19,Г 1 9,99.Аналогично получены другие соеди.нения общей формулы Т, указанные втаблице (приведены значения...

Номер патента: 1388438

Опубликовано: 15.04.1988

Авторы: Башенко, Каракин, Лашин, Меденков, Овчинников, Пименов, Пятунин, Савин, Титов

МПК: C21D 1/02

Метки: охлаждения, полос

...- концевые участкипротяженностью 50-70 м (0,07-0,11длины полосы) оставались без охлаждения водой. Средняя часть полос ох 88438 2лаждалась с удельным расходом воды102 м /м ч для двух уровней температуры смотки 450 и 650 С для каждо 5,го из значений углеродного эквивалента. Температуры смотки неохлаждаемыхконцов полосы составили 600 и 700 Ссоответственно.Второй режим - средняя часть полосы охлаждалась с удельным расходомводы 102 м /м ч, а концевые участкипротяженностью 50-70 м (0,07-0,11длины полосы) охлаждали со строгорегламентированным расходом, Изменение удельного расхода для концов полосы определяли из соотношений; длястали 09 Г 2 С Ь Ф = Ф с - Ф = 191- 715 С- 0,051 сс, для стали 14 Г 2ьФ = Ф - Ф= 203 - 543 С - 0,051 С ,20 где Ф, Ф-...

Номер патента: 1386679

Опубликовано: 07.04.1988

Авторы: Александрович, Мурашкевич, Орлова, Печковский, Сойко, Титов

МПК: D01F 2/08

Метки: вискозного, волокна

...содеркания серы на волокне и повышениеэкономичности процесса.П р и м е р 1. Вискозу, содержащую 8,2 % д. - целлюлозы, 6,3 Х МаОН,имеющую вязкость 45 с, зрелость 20 смпо 1 И Н С 1,формуют в осадительнуюванну, содержащую 13,4 Х (145 г/л)НЯО 4, 1,5 Х (15 г/л) ЕпЯО 4 уд.вес1,3 г/смСформованный жгут У 1800с номинальной линейной плотностьюэлементного волокна 0,56 текс вытягивают в пластификационной ванне,отгонку сероуглерода из него производят на аппарате при температуреводы 92 С.Отделку волокна осуществляют вследующей последовательности:промывают оборотной водой при50 С;промывают свежей умягченной водойпри 57 С;обрабатывают раствором метасиликата натрия концентрацией 0,55 Х На ЯО,при 73 С, продолжительность обработки 30 с;отмывают волокно от...

Номер патента: 1386566

Опубликовано: 07.04.1988

Авторы: Гайдаш, Зайцев, Титов, Ткач, Фисенко, Шапорев

МПК: C01D 7/18

Метки: аммиака, аммиачно, жидкости, производства, регенерации, содового, фильтровой

...ИаС 1 430; СаСОз и нерастворимый осадок 20; СаЯО 4; Н О 10 10,5;ИН, 360, подают в количестве8800 кг во второй реактор-смеситель 11.Анализ жидкости на выходе из первого реактора-смесителя показывает,что на данной стадии в реакцию схлоридом аммония вступило до 40 кгинертной составляющей.В реактор-смеситель 11 через расходомер 10 из мешалки 6 вводят второйпоток известкового молока в количестве 5 ЬО кг, содержащего, кг: Са(ОН)180 (СаО 120), СаСОэ и нерастворимый остаток 27, Н 0 351. Укаэанноесоотношение реагентов обеспечиваетполучение рН смеси 9,5. При полученном рН при непрерывном перемешиваниисмесь выдерживают в течение 3 мин.Из второго реактора-смесителя 11 жидкость в количестве 9360 кг, содержащую в пересчете на 1 т соды, кг;ИаС 1...

Номер патента: 1386412

Опубликовано: 07.04.1988

Авторы: Леонов, Титов

МПК: B23K 37/04

Метки: подачи, шаговой

...Раушская йаб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к машиностроению, в частности к устройствамдля шаговой подачи изделий, и можетбыть использовано преимущественнодля контактной точечной сварки пришаговой подаче.Целью изобретения является упрощение конструкции и повышение точностиподачи.На чертеже изображено устройствошаговой подачи, общий вид,Устройство шаговой подачи содержит корпус 1 с закрепленными на неммеханизмом 2 перемещения изделия 3с захватами 4 и 5 для,изделия 3 исиловым цилиндром 6 со штоком 7.Механизм 2 перемещения изделия 3выполнен в виде направляющей 8, кареток 9 и 10, установленных на направляющей 8 соосно друг другу с возможностью перемещения в двух...

Номер патента: 1384974

Опубликовано: 30.03.1988

Авторы: Зольников, Титов

МПК: G01L 3/06, G01L 5/24

Метки: величины, зависимости, крутящего, момента, поворота, регистрации, угла

...2, подвижный каркас 5, выполненный в виде двух дисков 6 и 7, связанных между собой и установленных по концам торсиона 2, винтовой вал 8 с гладкой шейкой 9, установленный параллельно оси торсиона 2 в дисках 6 и 7 с возможностью вра щения, кассеты 10 с носителем 11 информации, установленные в барабане 4, рычаг-вилка 12, закрепленный на одном конце торсиона 2, каретка 13 с пером 14, установленная на винтовом 30 валу 8 с обеспечением контакта пера 14 с поверхностью носителя 11 информации, охватывающего барабан 4, тросик 15, закрепленный концами на рычаге-вилке 12 и охватывающий гладкую шейку 9 винтового вала 8, три шестерни-сателлита 16, установленных с обеспечением возможности. вращения на одном диске 6, который .закреплен с помощью...

Номер патента: 1384601

Опубликовано: 30.03.1988

Авторы: Ашмарин, Бетев, Павлов, Титов

МПК: C10J 3/56

Метки: аппарат, газификации, твердого, топлива

...5 выгрузки шлака размещен над дутьевыми устройствами 8. В верхней части реакционной камеры 4 под патрубком 2 подачи 30 топлива размещена газораспределительная решетка 10 с обечайкой 11. Аппарат работает следующим образом,35Твердое топливо мелкодисперсного состава загружают по патрубку 2 в обеобечайку 11, после чего оно попадает на газораспределительную решетку 1 О.В результате воздействия на твердые частицы подаваемого газа последние приводятся в псевдоожиженноесостояние, нагреваются и равномерно по всему срезу обечайки 11 постунают в кольцевую камеру 7. Твердое топливо, равномерно заполняющее эту камеру, подогревается за счет подвода тепла через стенки реакционной камеры 4 и перегородки 6. В процессе нагрева происходит выделение...

Номер патента: 1383389

Опубликовано: 23.03.1988

Авторы: Герасименко, Неверов, Русанова, Сластихин, Титов

МПК: G06F 15/173

Метки: графов, моделирования, сетевых

...элемента И 5 благодаря тому, что нулевой сигнал с инверсного выхода триггеров 4, находящихся в единичном состоянии, запрещает прохождение сигнала с выхода элемента И 10 через элементы И 5 последующих столбцов,Единичный сигнал с выхода элемента И 5 1 устанавливает в единичное состояние триггер 6.1, инверсный выход которого подсоединен к второму входу одноименного элемента И 71, запрещая тем самым прохождение последующих счетных импульсов на вход счетчика 81. Единичный сигнал с прямо го выхода триггера 6.1 через элемент 91 за держки поступает на К-вход триггера 4.1,на ( И+1) -й вход элемента ИЛИ - НЕ 3 1, на К-входы триггеров 2 1-й строки матрицы 1. Триггер 41 переходит в нулевое состояние. Кроме того, единичный сигнал с прямого выхода...

Номер патента: 1382621

Опубликовано: 23.03.1988

Авторы: Леонов, Титов

МПК: B23K 11/10, B23K 11/32

Метки: арматурных, контактной, сварки, сеток, точечной

...Золотник 7 с роликом 8 установлен с возможностью взаимодействия с программоносителем 9, положение которого регулируется приводом 10 по команде программатора 11. Корпус гидроцилиндра 5 шарнирно соединен с шатуном 12 кривошипно-шатунного привода 13. Механизм 2 сварки посредством шатуна 14 также связан с приводом 13 и имеет бункер 15 для поштучной выдачи стержневых заготовок 16. Возврат плунжера в исходное положение осуществляется пружиной 17. Устройство работает следующим образом.В процессе вращения привода 13 шатун 12 задает возвратно-поступательное движение корпусу гидроцилиндра 5 по штоку 6. При накатывании ролика 8 на программоноситель 9 золотник 7 утапливается и перекрывает канал, связывающий полости гидроцилиндра. Гидроцилиндр...

Номер патента: 1382554

Опубликовано: 23.03.1988

Авторы: Леонов, Титов

МПК: B21F 15/08, B23K 11/10

Метки: арматурных, каркасов, контактной, пространственных, сварки, станок

...5 установлена в направляющих с воэможностью перемещения вдоль оси подачи продольной арма туры 9. Звездочка 10 установлена на каретке 5 и кинематически связана своей осью со шпинделем 11, который обеспечивает вращательное движение продольной арматуры 9. Одна из вет вей цепи 6 перекинута через звездочку 10, обеспечивая ее вращательное движение при поступательном перемещении каретки 5. Для перемещения цепи 6 служит звездочка 12, установлен ная на валу редуктора 3, и блок 13, эакрепленньп с возможностью перемещения в направлении, перпендикулярном оси вала редуктора 3, для обеспечения натяжения цепи 6. Рядом с план- шайбой 4 установлен сварочный ролик 14 для сварки продольной арматуры 9 с поперечной арматурой 15.Устройство работает...

Номер патента: 1381451

Опубликовано: 15.03.1988

Автор: Титов

МПК: G05D 16/10

Метки: давления, регулятор

...давлением настройки в статике, клапан снова герметично перекрывает седло, разобщая входную и выходную полости.При отборе газа н объем на регулятором выходное давление и сила его воздействия ца чувствительныи элемецт-поршень 8 снижается, Это приводит к открытию клапана и дросселиронанию газа в образовавшейся щели между клапаном и седлом. Павление н выходной полости снова повышается ипри некотором его значении между силами, действующими на подвижную систему регулятора, устанавливается динамическое равновесие, соответствующее определенному расходу газа. Еслирасход газа изменяется, то новоеравновесие наступает при другой величине дросселирующей щели (другойвысоте подъема клапана над сеЛлом).При всех этих перемещениях клапана 5сила...

Номер патента: 1380672

Опубликовано: 15.03.1988

Авторы: Комшилов, Титов

МПК: A01G 3/02

Метки: секатор

...20 не показан), Нож 1 имеет угол заоточки 1 О , а ширина его выполнена больше ширины контрножа 2 и установлен с возможностью поворота вокруг оси шарнира 5. Контрнож 2 имеет угол 25озаточки 35 и установлен без воэможности поворота вокруг оси шарнирного соединения, при этом расстояние 1 от центра оси шарнирного соединения секатора до центра сечения срезаемой 30 ветви 6 при максимальном ее приближении.в зону среза уменьшается в сравнении с известным секатором в два раза при любом углераскрытия рукоятки 3. 35При этом нож 1 и контрнож 2 в сравнении с известным секатором расположены на оси шарнирного соединения зеркально отраженными по отношению один к другому, пРичем режущая кром ка ножа 1 выполнена вогнутой, а контр- ножа 2 - выпуклой по...

Номер патента: 1379822

Опубликовано: 07.03.1988

Авторы: Веретенков, Воронин, Дулесов, Кондусов, Кулаков, Николаева, Новиков, Пленкин, Приходченко, Танаев, Титов

МПК: H01H 29/04

Метки: жидкометаллическое, контактное

...электрод 1,2 снабжен прямоугольными шинами 12, количество которых соответствует количеству контактных выступов 7 подвижных мостиковых электродов 6, Прямоугольные шины 11 установлены между неподвижными твердометаллическцми электродами 1 и 2 и изоляционным основанием 12, причем каждая прямоугольная шина 11 установлена соосно с каждым контактным выступом 7 каждого подвижного мостикового электрода 6. Высота контактных выступов 7 подвижных мостиковых электродов 6 превышает высоту изоляционных перегородок 8 ца величину не ме- нее Висота Ь обусловлена тем, чтово включенном положении свободныеобъемы между контактными выступами7 и изоляционными перегородками 8заполняются жидким металлом 4,Устройство работает следующимобразомПри...

Номер патента: 1379678

Опубликовано: 07.03.1988

Авторы: Дмитренко, Затыльников, Касьянов, Сухленко, Титов

МПК: G01N 1/10

Метки: безнапорных, жидкости, магистралей, отбора, порционного, проб

...воронка 11 и установлен промежуточный распределительный диск 12.Устройство для порционного отбора проб иэ беэнапорных магистралей работает следующим образом.Перед установкой устройства на объекте с помощью накидных замков 32 отстегивают и снимают верхнюю секцию 1 и крышку 2. С помощью рукоятки 14 поворачивают ось 10 против часовой стрелки до упора, при этом в смотровом окне 15 должна высветиться цифра "1". В случае необходимости камеры 30 и 31 для льда верхней 3 и нижней 4 контейнерных секций, с установленными в них съемными контейнерами 5, заполняют льдомили другим хладоносителем, после чего с помощью накидных замков 32 сочленяют верхнюю секцию 1, верхнюю 3 и нижнюю 4 контейнерные секции.Блоком 8 управления устанавливают режим работы...

Номер патента: 1379571

Опубликовано: 07.03.1988

Авторы: Сухоруков, Титов, Ярмакович

МПК: F23D 14/38

Метки: газопламенная, горелка, экономизатором

...кулачков 11 и 12,установленных на валу 13 с рукояткой14,Горелка работает следующим образом,Для осуществления воспламенениягорючей смеси газа и кислорода поворачивают рукоятку 14 вала 13 противчасовой стрелки до положения, прикотором кулачки 11 и 12 откроют только дополнительные клапаны 9 и 10.По каналам 3 и 4 в горелку подаютсягорючий газ и кислород, после чегопроизводится воспламенение горючейсмеси. Дозирование горючего газа икислорода осуществляется дросселями7 и 8 и кранами (не показаны). Рабочий режим горелки осуществляетсядальнейшим поворотом рукоятки 14 почасовой стрелке, при этом кулачки 11и 12 откроют рабочие клапаны 5 и 6и одновременно закроют клапаны 9 и10.Горючий газ и кислород подаютсяв горелку в количествах,...

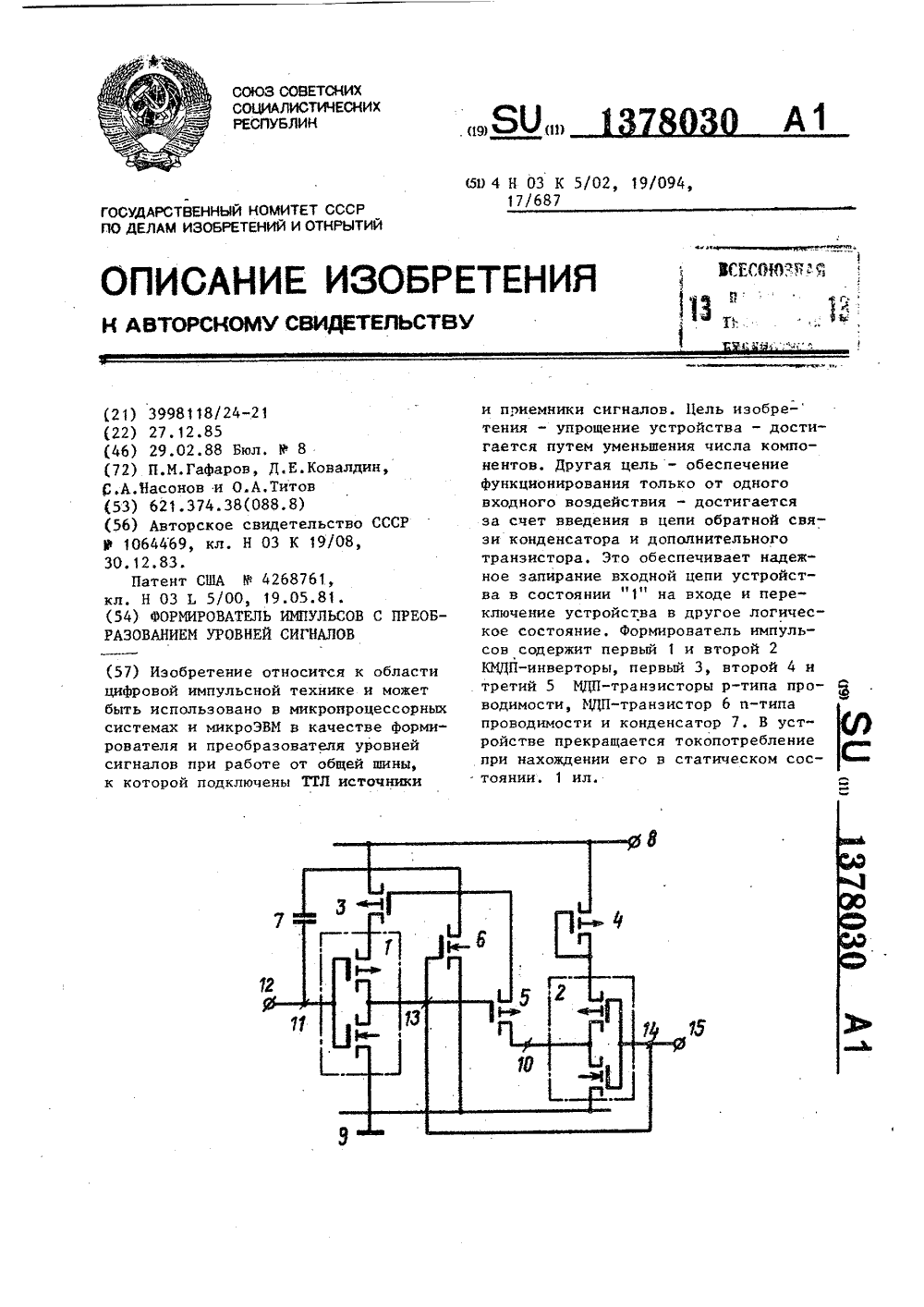

Номер патента: 1378030

Опубликовано: 28.02.1988

Авторы: Гафаров, Ковалдин, Насонов, Титов

МПК: H03K 17/687, H03K 19/094, H03K 5/02 ...

Метки: импульсов, преобразованием, сигналов, уровней, формирователь

...При подаче на входную шину 12 устройства сигнала высокого логического уровня не менее 2,4 В для ТТЛ источника сигналов) на выходе 13 первого КМДП-инвертора 1 устанавливается низкий потенциал, который меньше, чем пороговое напряжение МДП-транзисторов и-типа. В результате МДП-транзистор 6 и-типа закрывается, на выходе 10 второго КМДП-инвертора 2 формируется сигнал высокого уровня, а третий МДП-транзистор 5 р-типа открывается. Емкость затвора первого МДП-транзистора 3 р-типа через третий МДП-транзистор 5 р-типа заряжается до напряжения, равного напряжению на выходе 10 второго КМДП- инвертора 2. Это напряжение равно напряжению на шине 8 питания за вычетом порогового напряжения второго МДП-транзистора 4 р-типа, Поскольку пороговое напряжение...

Номер патента: 1377930

Опубликовано: 28.02.1988

Авторы: Зельвянский, Мамошин, Титов, Хлопков

МПК: H01F 30/12

Метки: дорог, железных, переменного, трансформатор, тяговый, электрифицированных

...секции с к соединено с концом секции д тяговой обмотки х а конец х - с концом дополнительной секции Ь у . Число витков каждой иэ дополнительных секций в 3раза меньше, чем числоо,ввитков секций тяговой обмотки.Трансформатор работает следующимобразом.Если подключить его к тяговой сети (фиг.2), то напряжения в контактной сети правой и левой фидерных зон сдвинуты друг относительно друга нао90 . Поэтому симметрирующее действие трансформатора соответствует симметрирующему действию схемы Скотта, т,е. векторы токов обратной последовательности плеч питания направлены противоположно друг другу (фиг.З).В частности, при равной нагрузке плеч питания трансформатор обеспечивает полное симметрирование. Поскольку первичная, тяговая и районная обмотки и...

Номер патента: 1377649

Опубликовано: 28.02.1988

Авторы: Бельских, Титов, Фарбер

МПК: G01M 15/00

Метки: внутреннего, группы, двигателя, сгорания, состояния, технического, цилиндропоршневой

...магистрали и подают сжатый воздух через калиброванное отверстие 5в надпоршневое пространство В цилиндра, плотно прижимая наконечник 4 котверстию для установки свечи зажигания или форсунки.Регулируют давление перед калиброванным отверстием с помощью редуктора3 и устанавливают давление РБ за калиброванным отверстием (т,е. в надпоршневом пространстве) в пределах0,010,07 МПа и определяют давление 45перед калиброванным отверстием. Устанавливают поршень в другое положение,например в начале такта сжатия, снова устанавливают то же значение дав;ления после калиброванного отверстияпутем регулировки давления перед ними снова определяют давление передкалиброванным отверстием. По разности измеренных значений давления передкалиброванным...

Номер патента: 1377232

Опубликовано: 28.02.1988

Авторы: Зимаков, Титов

МПК: B65H 3/06

Метки: листов, подачи, стопы

...изобретения, - повышение надежности работы устройства.На чертеже схематически изображено устройство для подачи листов из 1 Остопы, продольный разрез.Устройство содержит стоподержатель 1, подающий механизм 2 с транспортирующим валиком 3, подающим валиком 4, прижимным валиком 5., сво" 15бодно установленным на подпружиненной. оси, и контрвалом 6. Валик 5 иконтрвал 6 установлены в регулируемых опорахи 8 соответственно имогут быть снабжены фрикционным 20покрытием. Устройство содержит такжеприемный механизм 9Устройство работает следующимобразом.Стопа 10 листов укладывается 25. на стоподержатель 1. При ее подъемеверхний лист смещается со стопы подающим валиком 4 к транспортирующему,валику 3 и прижимному валику 5. Приэтом возможны два...

Номер патента: 1377126

Опубликовано: 28.02.1988

Авторы: Александров, Батанов, Вагнер, Глаголев, Дрыганов, Ромашко, Титов, Ховрин

МПК: A63B 23/04

Метки: исследования, конечностей, мышц, работоспособности

...с педалью 10 при помощи тросовой передачи 17.Ведомый шкив 18 закреплен соосно на рукоятке 5. Ведущий шкив 19 закреплен припомощи шлицевого соединения 12 к валу шестерни 11. Эксцентриситет а выставляетсяпри помощи поворота шкива 19 в шлицевомсоединении 12 и фиксируется болтом 20. Пружина 21 служит для компенсации эксцентриситета при обратном ходе педали 10.Устройство при помощи планок 15 закрепляется барашками 16 в удобном для спортсмена месте на кресле, По графику (фиг, 5)определяется начальный угол и эксцентриситет из условий требуемого характера кривой. Выставляется шкив 19 и затягиваетсяболт 20, а затем тросовая передача 17. Устройство готово к работе.Спортсмен закрепляет ногу и произвольно по заданному тренером режиму давит...

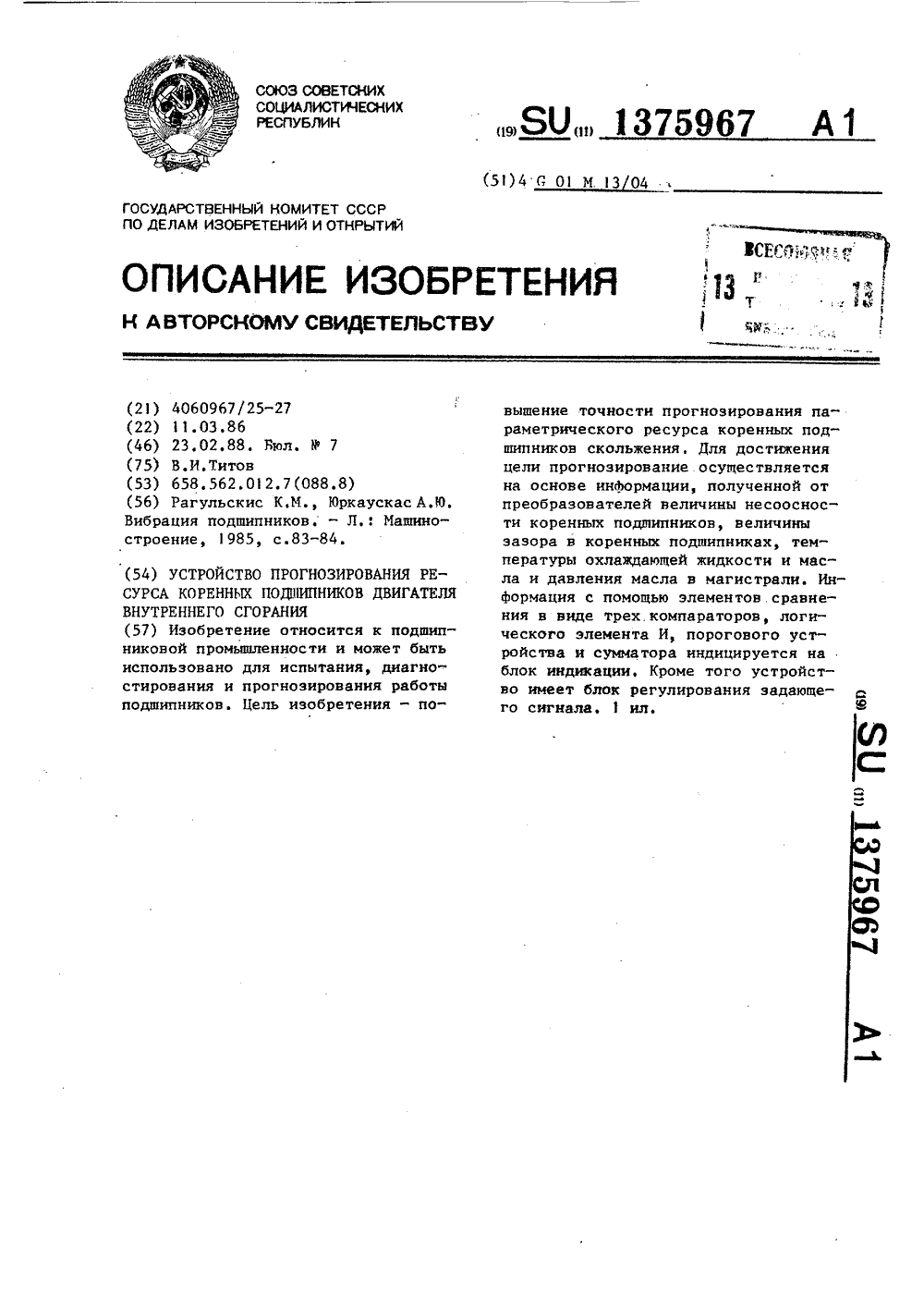

Номер патента: 1375967

Опубликовано: 23.02.1988

Автор: Титов

МПК: G01M 13/04

Метки: внутреннего, двигателя, коренных, подшипников, прогнозирования, ресурса, сгорания

...значение. Величина сигнала от преобразователя 3 зависит от величины зазора в подшипниках, если зазор меньше установленного номинального (среднего установочного) или допустимого отклонения, то вероятность появления на выходе компаратора 2 напряжения отрицательного сигнала возрастает. Если несоосность коренных подшипников больше установленной нормы, то на выходе компаратора 2 является отрицательный сигнал. Одновременно на первый и второй входы логического элемента И 7 поступают аналоговые сигналы от преобразователя 6 температуры охлаждающей жидкости и преобразователя температуры масла. При достижении аналоговыми сигналами определенного порогового значения, соответствующего нагреву охлаждающей жидкости и масла до нормальной рабочей...

Номер патента: 1375724

Опубликовано: 23.02.1988

Авторы: Базылев, Карловский, Полунин, Рудаковский, Титов

МПК: E02B 11/00

Метки: горизонтального, дренажа, закрытого, строительства

...в устьях дрен,Дренажная система состоит из закрытого коллектора 1 и дрен 2. Строительство закрытого горизонтальногодренажа осуществляется любым из известных способов (траншейный, узкотраншейный, бестраншейный), но приэтом устья всех дрен 2 располагаютсяна одной глубине, равной глубинеустья дрены 2 в истоке коллектора 1,Дпя поддержания заданной глубиныи проектного уклона дрен 2 при наличии неровностей поверкностей землииспользуют копирный трос. Для установки его по трассе дрены 2 через20 м разбиваются пикеты, а около нихустанавливают регулируемые по высотеупоры, высоту которых на каждом пикете определяют по формулеЬ =К - Ьгде Ы- высота упора в данной точкем см;К - высота упора над уровнемдна дрены (высота...

Номер патента: 1375564

Опубликовано: 23.02.1988

Авторы: Камашев, Карпов, Олесюк, Самородов, Титов

МПК: C01D 7/18, G05D 27/00

Метки: бикарбоната, кальцинации, натрия, процесса

...кальцинации бикарбоната натрия осуществляют в безретурной содовой печи, имеющей длину 25 м и диаметр 2,5 м.Исходные данные: 4 1 112 мм; расход мазута О550-600 кг/ч; влажность бикарбоната натрия (Я) 14%.д 1-с13,75 т/чдн 4где с = 57Температура соды на выходе из печи 160 С. Через 30 мин изменяется влажность бикарбоната натрия до 15%. Это приводит к изменению удлинениябарабана содовой печи до 110 мм.Система отрабатывает поступившее возмущение, и расход бикарбоната натрия изменяется до значения О = 13,25 т/ч.Через 30 мин температура содобикарбонатной смеси внутри барабана содовой печи в месте попадания бикарбоната натрия на содовую подушку уменьшается на 10 С. Такое падение температуры части смеси в барабане, составляющее25% от общей...

Номер патента: 1120598

Опубликовано: 15.02.1988

Авторы: Алфеев, Серебряков, Титов

МПК: B29D 30/08

Метки: пневматических, покрышек, сборки, шин

...дляприведения во вращение приводов валов смонтирован у других концовдополнительных приводных валов и кинематически связан с ними, причемпривод для поворота ротора кинематически связан с одним из дополнительных приводных валов.На фиг. 1 изображен общий вид устройства для сборки покрышек, нафиг. 2 - разрез А-А на фиг. 1,Устройство для сборки покрышекпневматических шин содержит смонтированные на опорах 1 и 2 поворотныйротор 3 с приводом 4 его поворота,установленные диаметрально противоположно друг другу и соосно приводныевалы 5 и б с закрепленными на нихсборочными барабанами 7 и 8 и смонтированные на приводных валах 5 и бконические шестерни 9 и 10. Приводные валы 5 и 6 смонтированы на подшипниках 11. Опоры 1 и 2 смонтированы на...
