Номер патента: 1493339

Опубликовано: 15.07.1989

Авторы: Ефремов, Каракин, Липухин, Меденков, Овчинников, Поляков, Пятунин, Титов, Трайно

МПК: B21B 1/26

Метки: горячей, полос, прокатки

...охлаждения опытных полос вырезали темплеты для изготовления образцов и испытания на растяжение.Результаты проведенных испытаний (см. табл. 1) показали, что при охлаждении по второму варианту разброс предела текучести от заданного уровня для стали стЗможет достигать 4,7 кг/мм , а для стали 09 Г 2 С 3,5 кг/мм . Колебания значений предела текучести от заданного уровня для широкого диапазона параметров прокатки и охлаждения по предлагае-2 мому способу не превышает 0,5 кг/мм .И табл. 2 представлены значения удельного расхода воды для двух марок сталей ст.З и 09 Г 2 С при изменении каждого иэ коэффициентов А . ,А на 10 от рекомендуемых.Заданный уровеньбкг/ииЯ Углеродньв9 квнСпособ Предлагаеиый валент ти/ич Р и /и н Зксперниенталь"иоа...

Номер патента: 1388438

Опубликовано: 15.04.1988

Авторы: Башенко, Каракин, Лашин, Меденков, Овчинников, Пименов, Пятунин, Савин, Титов

МПК: C21D 1/02

Метки: охлаждения, полос

...- концевые участкипротяженностью 50-70 м (0,07-0,11длины полосы) оставались без охлаждения водой. Средняя часть полос ох 88438 2лаждалась с удельным расходом воды102 м /м ч для двух уровней температуры смотки 450 и 650 С для каждо 5,го из значений углеродного эквивалента. Температуры смотки неохлаждаемыхконцов полосы составили 600 и 700 Ссоответственно.Второй режим - средняя часть полосы охлаждалась с удельным расходомводы 102 м /м ч, а концевые участкипротяженностью 50-70 м (0,07-0,11длины полосы) охлаждали со строгорегламентированным расходом, Изменение удельного расхода для концов полосы определяли из соотношений; длястали 09 Г 2 С Ь Ф = Ф с - Ф = 191- 715 С- 0,051 сс, для стали 14 Г 2ьФ = Ф - Ф= 203 - 543 С - 0,051 С ,20 где Ф, Ф-...

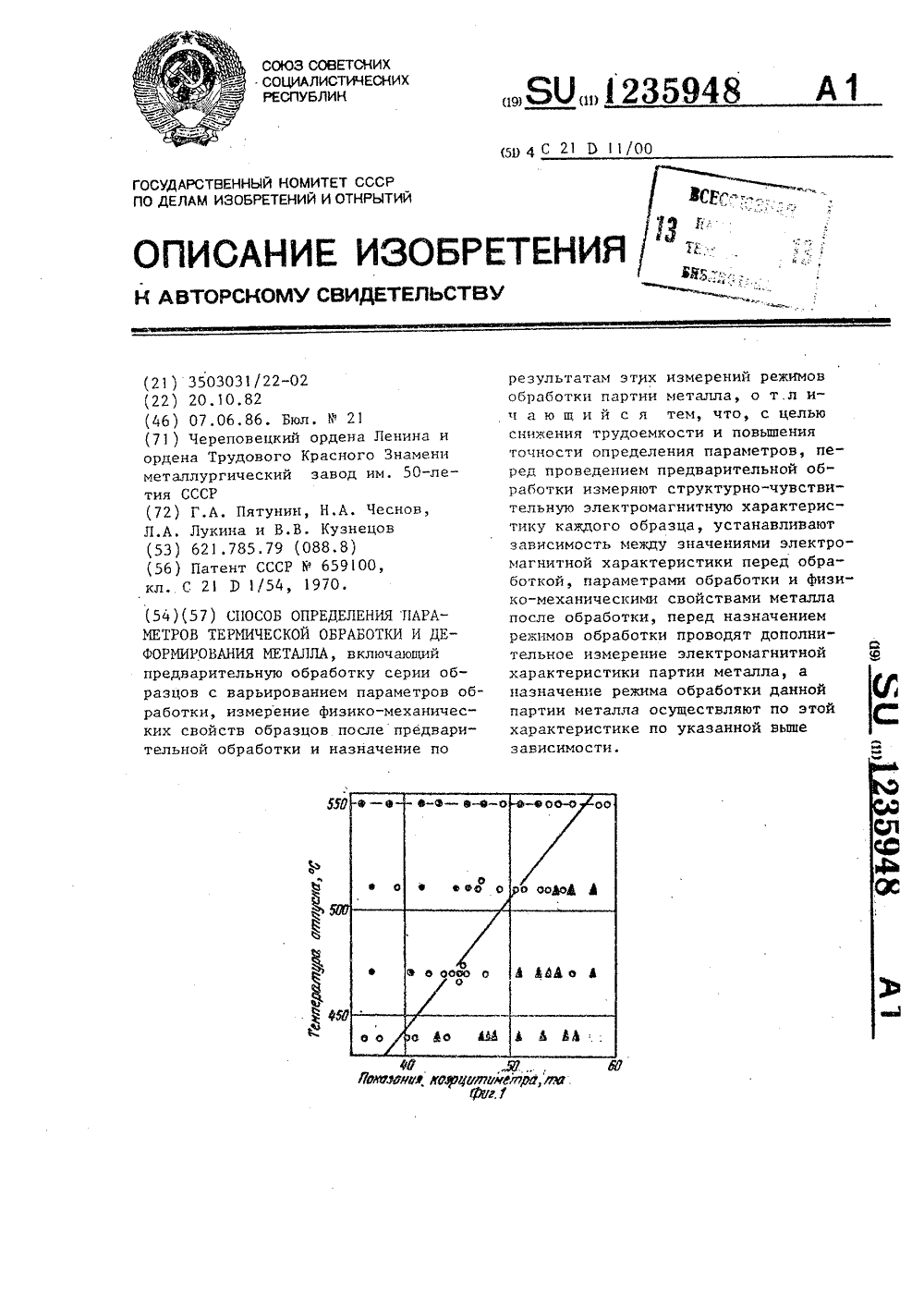

Номер патента: 1235948

Опубликовано: 07.06.1986

Авторы: Кузнецов, Лукина, Пятунин, Чеснов

МПК: C21D 11/00

Метки: деформирования, металла, параметров, термической

...образца состднляютоколо 8 руб. В год испытывают около1050 партий хромистых сталей, Здтраты на реализацию известного способа составляет 8,4 тыс.руб. в год,Для реализации способа после закалки измеряют коэрцитивную силу металла на одном образце размером 10 хОх 150 мм - в лабораторных усло235948 4Для выбора степени деформации поизвестному способу от каждойпартии нужно отобрать 5 - 6проб и прокатать их с различной степенью деформации. Зто требует специального оборудования, и затраты наизготовление одного образца и егоиспытание составляют 33 руб. Приобъеме испытаний около 600 партий10 в год затраты на реализацию способа равны 19,8 тыс.руб. в год, тогдакак затраты на установление экспериментальнОй зависимости приведеннойна Фиг. 2, и...

Номер патента: 976265

Опубликовано: 23.11.1982

Авторы: Жолондковский, Иванов, Пятунин, Ряховский, Савинич, Удочкин, Шепелев

МПК: F27B 7/34

Метки: мелкодисперсного, термообработки

...тангенциальными патрубками 4. В нижние тангенциальные патрубйи введены точки 5. В центре установки помещен циклон б, из которого выведен Ч-образный гаэоход, а к его развилкам подключены циклоны 7.Патрубки 4 создают обратную закрутку потоков в верхних цилиндрах относительно нижних, не образуя мертвых застойных зон, препятствующих ссыпанию сырья вниз при аварийной остановке декарбониэатора.Установка работает следующим образом.Сырьевая смесь поступает в гаэоходы циклонов 7 с температурой 300- 400 ОС иэ предыдущей ступени циклонного теплообменника. В циклонах 7 сырьевая смесь подогревается до температуры 600-800 ОС, откуда по течкам 5 поступает в тангенциальные входные патрубки нижних наклонных цилиндров 3, где смешивается с...

Номер патента: 898358

Опубликовано: 15.01.1982

Авторы: Березин, Пятунин

МПК: G01R 33/12

Метки: коэрцитиметр

...2 намагничивания - размагничивания выполнена в виде двух полуобмоток симметрично расположенных наперемычка.". П-образного сердечника.3Еозбуждающая 3 и измерительная 4обмотки выполнены в виде двух полуобмоток, рг.сположенных симметрично наперемычках П-образного сердечника 140и охватывающих полное его сечение.Половины возбуждающей 3 и измерительной 4 обмоток намотаны на П-образномсердечнике . в два слоя и отделеныот него изолирующими каркасами 5.Половины возбуждающей обмотки 3 вклю 45чены встречно, а половины измерительной обмотки 4 - согласно, аналогичнообмотке 2 намагничивания - размагничивания.Устройство работает следующим об-разомДля намагничивания и размагничивания сердечника и контролируемогоизделия в обмотку 2...

Номер патента: 751563

Опубликовано: 30.07.1980

Авторы: Вайнштейн, Голубев, Евдокимов, Пятунин

МПК: B23P 19/02, B25B 27/00

Метки: демонтажа, резьбового, соединения, элементов

...он применим для соединений с ограни Б ченной длиной наружной детали, требует много места для установки инструмента и, следовательно, неприменттм в стесненных условиях.Цель изобретения - обеспечение воз о можности извлечения наружной детали резьбового соединения, имеющей большую высоту и расположенной в труднодоступном месте.Для этого кондукторную втулку уста навливают на резьбовое соединение, охватывая его, и проводят, по крайней мере, одно сверление,на всю высоту извлекаемой детали, причем диаметр сверла выби:рают,из соотношения О )2 В, а ось сверна 30 казан пример осушсствле. фиг. 2 - сечение А - А,наРаботы по этому способу проводятсл спедующ:1 м образом. На соединение 2 зафепл 511 от кондукторную втулку 4 л сверлом 5 производят...

Номер патента: 722954

Опубликовано: 25.03.1980

Авторы: Балуев, Володин, Гайдай, Горынин, Камышина, Пятунин, Русин, Суминов, Тихомиров

МПК: C21C 7/00

Метки: жидкой, линия, материалами, механизированная, порошкообразными, поточная, продувки, стали

...очистки воздуха от влаги и масла. Приемные бункеры 3-6 соединены через элеваторы 8 и 9 с шахтными печами 1 О и 11. Шахтные печи 10 и 11 оборудо ваны дымососами 12 и соединены с раоходными з бункерами 13-16, которые оборудованы распределительными устройствами 17 и соединены пневмосмесителями 18, 19 и емкостями с порошками 20, 21, 22 посредством вакуумного насоса 23, а также с помощью пневмонасосов 24 4 Ои 25 с фурмами 26.Дымососы снабжены гидравлическими пылеуловителями 27. Поточная линия имеет пульт дистанционного управления 28.Механизированная поточная линия работает 45 следующим образом, Из крытых вагонов 1пневморазгрузчик 2, соединенный гибкимишлангами с комплектом оборудования 7 дляочистки сжатого воздуха от влаги и масла,разгружает...

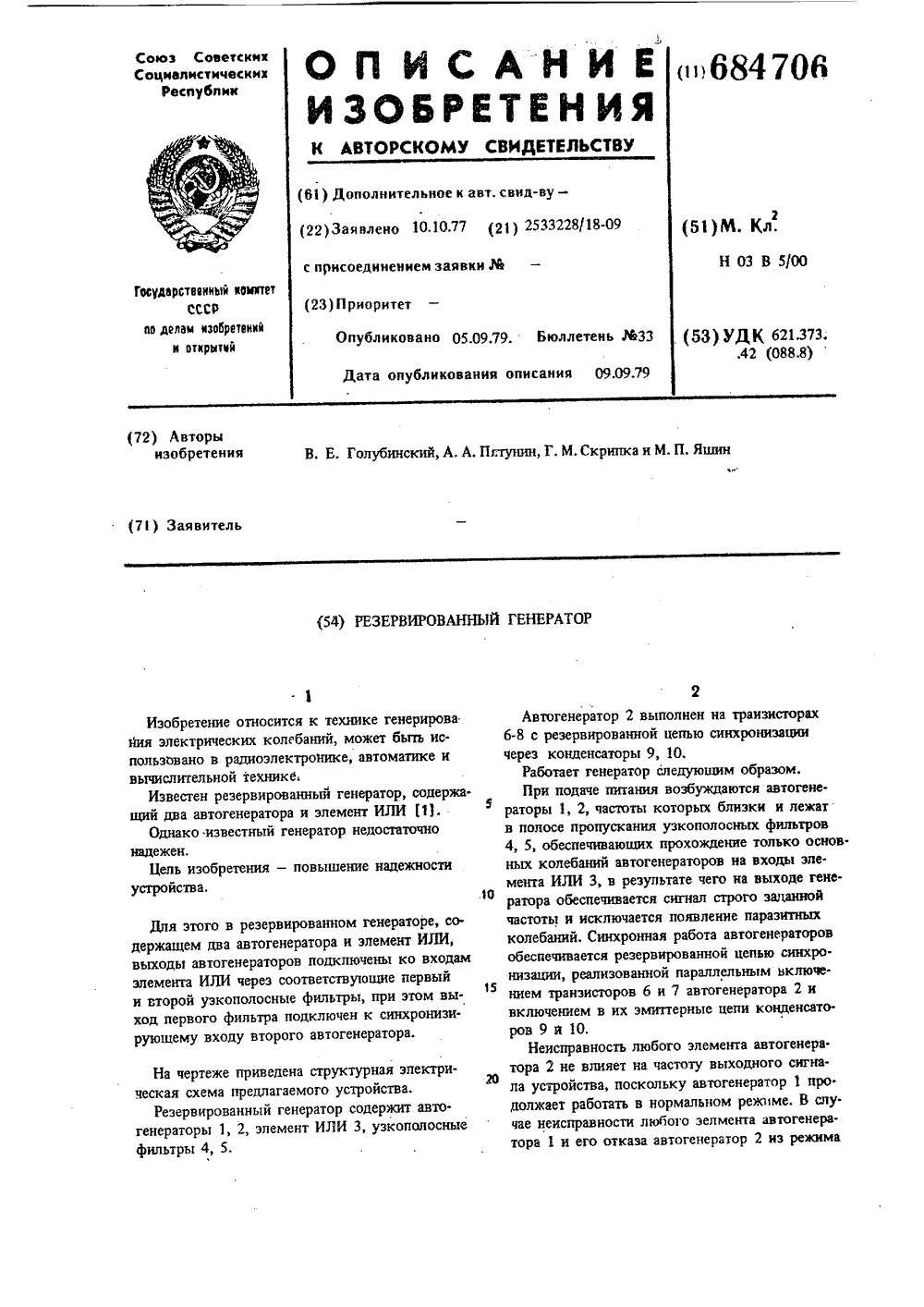

Номер патента: 684706

Опубликовано: 05.09.1979

Авторы: Голубинский, Пятунин, Скрипка, Яшин

МПК: H03B 5/00

Метки: генератор, резервированный

...резервированной цепью синхронизации, реализованной параллельным включением транзисторов 6 и 7 автогенератора 2 ивключением в их эмиттерные цепи конденсато.ров 9 и 10.Неисправность любого элемента автогенера.тора 2 не влияет на частоту выходного сигнала устройства, поскольку автогенератор 1 про.должает работать в нормальном рехо 1 ме, В слу.чае неисправности любого зелмента автогенератора 1 и его отказа автогенератор 2 из режима684706 Формула изобретения Составитель А, ЗайцевРедактор Б, Федотов Техред З.фанта орректор М. Шар Тираж 1060 ЦНИИПИ Государственно по делам изобретены 13035, Москва, Ж - 35, Рааказ 5304/52 Поднисноекомитета ССи открытийская набд. 5 ал ППП "Пищу", г, Ужгород,ул. Проект Эпринудительной синхронизации переходит в...

Номер патента: 681424

Опубликовано: 25.08.1979

Авторы: Максимов, Пятунин, Скрипка

МПК: G05F 1/56

Метки: ключевой, постоянного, стабилизатор

...зистор 2, узел сравнения 3, выходной И,С-фильтр на дросселе 4 и конденсаторе 5На дросселе 4 размещена допол нительная обмотка 6, один конец которой подключен к базе регулирующего транзистора 1, а другой через две реэисторно-диодные цепи 7, 8 и 9, 10, соответственно, - к шине питания 11 2 О и к коллектору управляющего транзистора 2, подключенному через диод 12 к базе регулирующего транзистора 1, которая через базовый резистор 13 соединена с общей шиной. 25Стабилизатор напряжения работает следующим образом.При подаче входного напряжения транзистор 1 насыщается и происходит заряд конденсатора 5 через дроссель РЬС-фильтра. Степень насыщения регулирующего транзистора 1 определяется величиной базового реэистора 13 и напряжением на...

Номер патента: 599883

Опубликовано: 30.03.1978

Авторы: Горбунов, Клюев, Литвин, Мягков, Осинский, Потапов, Пятунин, Рымов, Чус

МПК: B21C 37/06

Метки: производства, прямошовных, сварных, стан, труб

...в одной или двух клетях 3, неприводные ролики 4, расположенные между клетями 1 и 2, неприводные ролики 5, расположенные между клетями 2 и 3, и неприводные верхние нажимные ролики 6 (один и более), установленные за клетями с закрытым калибром. Бочки валков клетей 1 и 2 изготовлены так, что радиусы кривизны нижних валков Рбольше радиусов кривизны соответствующих верхних валков Л,. Поддерживающие ролики имеют прямолинейную образующую, при этом оси роликов наклонены к горизонтальной оси под углом а=15+90 (фиг. 10), Ролики 5 скалиброваны по незамкнутому овалу и предназначены для формовки периферийных частей полосы. Угол наклона осей роликов 5 к горизонтальной оси изменяется в пределах аг=90+5 (фиг. 11 - 13). Причем в одном-двух сечениях...

Номер патента: 586205

Опубликовано: 30.12.1977

Авторы: Иткис, Пятунин, Свинухов

МПК: C25D 11/04

Метки: анод, металлический

...та анод элрофоретическо устройспредставляющ свинцопокрытием,Недостатком свинцовых анодов является загрязнение обезвоживаемого материала солями свинца, трудности изготовления анодов сосвинцовым покрытием, громоздкость и большой вес анодной системы и высокая стоидиска ткань укрепляется ко 6 показан схематично.Предложенный анод работает следующим образом.При поступлении в зазор между катодами 6 и алюминиевым диском 1 суспензии каолина и подключении источника тока в соответствующей полярности в междуэлектродном зазоре начинает протекать явление электр офореза, т. е. отрицательно заряженные каолиновые частицы под воздействием постоянного электрического поля начинают двигаться в сторону алюминиевого диска 1. Достигая...

Номер патента: 544487

Опубликовано: 30.01.1977

Авторы: Ермолаев, Пятунин, Самохин, Тартаковский

МПК: B21B 35/14

Метки: уравновешивания, шпинделей

...5 через уравновешивающую тягу 6, и балансировочный механизм. Последний выполнен в виде двух коленчатых рычагов 7, каждый из которых шарнирно установлен на соответствующей стойке 1 и шарнирно соединен одним плечом с уравновешивающей тягой 6, а вторые плечи коленчатых рычагов 7 шарнирно связаны с общей тягой 8. Опора 2 шпинделя 3 выполнена в виде барабана, свободно подвешенного к двуплечему рычагу 4 посредством гибкой связи 9. Общая тяга 8, связывающая коленчатые рычаги 7, выполнена из двух соединенных шарниром 10 частей.Устройство работает следующим образом, Вес шпинделей 3, подвешенных к одному плечу рычага 4, уравновешивается демпфером 5, воздействующим на второе плечо этого рычага, Усилие уравновешивания одного шпинделя замыкается...

Номер патента: 515539
