Титов

Номер патента: 1156443

Опубликовано: 07.12.1987

Авторы: Абрамов, Баюков, Марченко, Титов

МПК: F02M 3/04

Метки: внутреннего, двигателя, питания, сгорания

...- с обмоткой реле 10, при этом выключатели 6, 8 и 9 разомкнуты при закрытой дроссельной заслонке, отпущенных педалях тормоза и сцепления, а выключатель 7 включен при нейтральном положении рычага переключения передач.Соленоидное устройство 5 состоит -из обмотки 14, запорного клапана 4 40 и пружины 15. Запорный клапан 4 перекрывает воздушное отверстие 2.Диаметры отверстий 2 и патрубка 3 подобраны в следующем соотношении; й,45- = 0 35-0 5д Ф Э2Соотношение диаметров выбрано по данным эксперимента и обеспечивает с одной стороны малые гидравлические потери при всасывании и, следовательно, малую затрату мощности на насосные ходы двигателя и достаточнуюгерметичность, позволяющую работатьустойчиво двигателю на малых оборо:тах.Система...

Номер патента: 1356248

Опубликовано: 30.11.1987

Авторы: Кравцов, Пынтя, Сапелкин, Теленков, Титов, Шевченко

МПК: H04L 7/02

Метки: синхронизации, тактовой

...на выходе .полусумматора 10 импульсами длительностьюТ = 4/Р (фиг,2 з),При отсутствии входного сигналана выходе полусумматора устанавливается состояние логического О(фиг.2 г), что обеспечивает формирование сигнала, соответствующего логической 1 на выходе второго элемента ИЛИ 7, и разрешает прохождениеимпульсов с выхода третьего делителя 4 частоты (фиг.2 в) через элементы И 8. Второй делитель Э частотыпри этом формирует выходные тактовыеимпульсы путем деления импульсов частоты Р/4 (фиг,2 д) на "и", которыевыдает на выходе устройства ( фиг.2 е,для случая п=6),При появлении на входе устройстваинформационного сигнала (фиг 2 ж) навыходе полусумматора 10 формируются импульсы (фиг.2 э),которые, поступая на вход первого элемента ИЛИ 6, не...

Номер патента: 1354425

Опубликовано: 23.11.1987

Авторы: Рожков, Сорокин, Титов

МПК: H04B 17/00

Метки: радиолинии, связи

...Значение г поступает по первому выходу вычислителя 18 на первый выход устройства.Вычислив значения Ас и А вычислитель 18 производят их потенцирование иопределяет величины ехр (А,) и ехр (А,).Второй, третий я четвертый выходы вычислителя 18 связаны с соответствующими входами первого, второго и третьего цифроаналоговых преобразователей 21 - 23, которые формируют аналоговые эквиваленты ехр (Ас) и ехр (А) и б . Напряжения,соответствующие ехр (А,) и ехр (А), поступают на блок 24 сравнения, который позволяет Формировать цифровые управляющие сигналы для пятого коммутатора 20 я где определяется, какая яз величин больше, и в случае если ехр (А,) , ехр (А) то выходной уровень соответствует уровню логического "0", в противном случае при...

Номер патента: 1353788

Опубликовано: 23.11.1987

Авторы: Иванов, Корчагин, Павлов, Сушко, Титов

МПК: C09C 1/36

Метки: пигментного, титана, фосфата

...- повышение укрывистости пигментного фосфата титана и снижение содержания в нем веществ, растворимых в воде. 10П р и м е р 1. Титанилсульфат аммония с отношением титанилсульфата и сульфата аммония, равным 1,0:0,8, растворяют в воде до концентрации В пересчете на двуокись титана 25 г/л. 16 Затем 2 л полученного раствора непрерывно вводят в реактор со скоростью подачи 0,4 г/мин в расчете на Т 10 ). Одновременно подают 857-ную фосфорную кислоту в количестве 84 мл со скоростью 0,87 г/мин в расчете на РО. В реакторе постоянно поддержиовают температуру 80 С и рН 2. Затем выпавший осадок фосфата титана отфильтровывают и промывают водой. 25Средний размер частиц полученного пигмента 060 мкм, укрывистость 63 г/см, маслоемкость 32 г/100 г...

Номер патента: 1353727

Опубликовано: 23.11.1987

Авторы: Добровольский, Зонов, Кульбицкая, Титов

МПК: C01B 25/45

Метки: mg(ро, двойного, кристаллического, магния, общей, титана, формулы, фосфата

...аммиака в начальный период взаимодействия обмен Н /11 Н(в течение получаса) идет с образованием в качестве промежуточного продукта двойного у-фосфата титана и аммония, обладающего большим межслоевым расстоянием (13,6 А) в сравнении с -Т(НР 04) 2 Н 0 (11,6 1), достаточно быстро обменивающего ионы ИН 4 на ионы магния.По известному способу двойной фосфат титана и магния указанной формулы получают обработкой фосфата титана -Тх(НРО) 2 НО раствором хлорида магния, содержащего твердый гидроксид магния, при исходном соотношении Т 1.4: Мц+, равном 1:320, Взаимодействие проводят при рН 9 и 60 С в течение 10 сут, Выход продукта составляет 833% вследствие неполноты взаимодействия из-за гидролиза фосфата титана и образования фогфата магния,...

Номер патента: 1353660

Опубликовано: 23.11.1987

Авторы: Вольнов, Гаврилов, Зубенко, Петров, Пичугин, Портный, Решетян, Титов

МПК: B29D 30/14, B29D 30/28

Метки: барабан, корда, наложения, сборочный, слоев

...закрепленного на общей раме (не показан) устройства. Силовой цилиндр 35 закреплен на ползуне 38 с возможностью перемешения по направляющей 39.На переднем конце транспортерцой ленты 2 выполнен вырез 40, соответствую 1 ций углу закроя нолось 1 корда 41.Вал 2 сборочного барабана вьц 1 олнецразъемным для отделения барабана от устройства для замены его другим и для съема собранного на барабане 1 браслета. 3 пя подачи корда 41 на транспортерную ленту 2 служат ролики 42 и 43.Под кромкой транспсртерной ленты 2,расположенной у сборочного барабана 1,смонтирован реауцгий механизм 44 с ножом 45, а йад лентой 2 расположензахват 46 для удержания кромки корда 41после отрезки. Режущий механизм и захват46 установлены с возможностью...

Номер патента: 1353479

Опубликовано: 23.11.1987

Авторы: Задвернюк, Титов, Шемякин

МПК: B01D 53/04

Метки: воздуха, непрерывной

...представляют собой гидро- или пневмоцилиндры13, закрепленные с помощью кронштейнов 14 к корпусу 1 воэдуховода, приэтом оси гидро- или пневмоцилиндровпараллельны оси корпуса воздуховода,а их штоки шарнирно соединены с каркасами 7 секций 6 с сорбентом.Между секциями 6 с сорбентом расположены направляющие 15, закрепленныес одного конца к камере десорбции,а с,цругого - к обтекателю 5. В оболочках 9 и в обтекателе 5 имеютсягнезда 16 для уплотнений 8.Устройство непрерывной очисткивоздуха работает следующим образом.25 Загрязненный воздух, поступая изпатрубка 2 ввода, попадает в корпус1 воздуховода и, растекаясь перед обтекателем 5, проходит через секции6 с сорбентом в камеру 4 сорбции. Примеси, находящиеся в воздухе, оседаютна сорбент. При...

Номер патента: 1352622

Опубликовано: 15.11.1987

Авторы: Монько, Рощинский, Титов, Титова

МПК: H03H 17/06

Метки: нерекурсивный, фильтр, цифровой

...первого такта вычисления в первую ячейку памяти первого регистра 3 сдвига записывается значение текущего входного отсчета, а из последней ячейки выводится значение и-М/2-го отсчета, которое записывается в первую ячейку второго регистра 4 сдвига, из последней ячейки которого выводится значение и-М+1-го отсчета. В течение,:мг52622чпервый коммутатор 1 в режим коммутации сигнала с выхода первого регистра 3 сдвига, а второй и третийкоммутаторы 2 и 20 - в режим комму- .5тации сигнала с выхода второго регистра 4 сдвига. В течение М/2-1-готакта вычисления под действием тактовых сигналов, поступающих с тактового выхода 16 блока 12 синхронизации и выхода блока 21 запрета натактовые входы соответственно первого и второго регистров 3 и 4...

Номер патента: 1352566

Опубликовано: 15.11.1987

Авторы: Соловьев, Титов, Трошин, Украинский

МПК: H01Q 9/28

Метки: антенна, коротковолновая

...который выполнен из плоского сетчатого полотна 1 ромбовидной формы, размещенного на вертикальной заземленной мачте 2. Сетчатое полотно 1 ромбовидной формы выполнено в виде части плоскости, ограниченной двумя ромбами - наружным 3 и внутренним 4 - с совмещенными вершинами тупых углов. Питающий фидер 5 подключен к сторонам ромбов в нижних совмещенных вершинах тупого 20 При подведении мощности к питаю щему фидеру 5 на сетчатом полотне 1 ромбовидной формы образуются токи, которые наводят электромагнитное поле, излучаемое КВ антенной.Увеличение коэффициента усиления 30 КВ антенны достигается за счет выбора тупого угла между биссектрисами углов, образованных сторонами ромбов в совмещенных вершинах тупых углов,равного 120,при этом длина стороны...

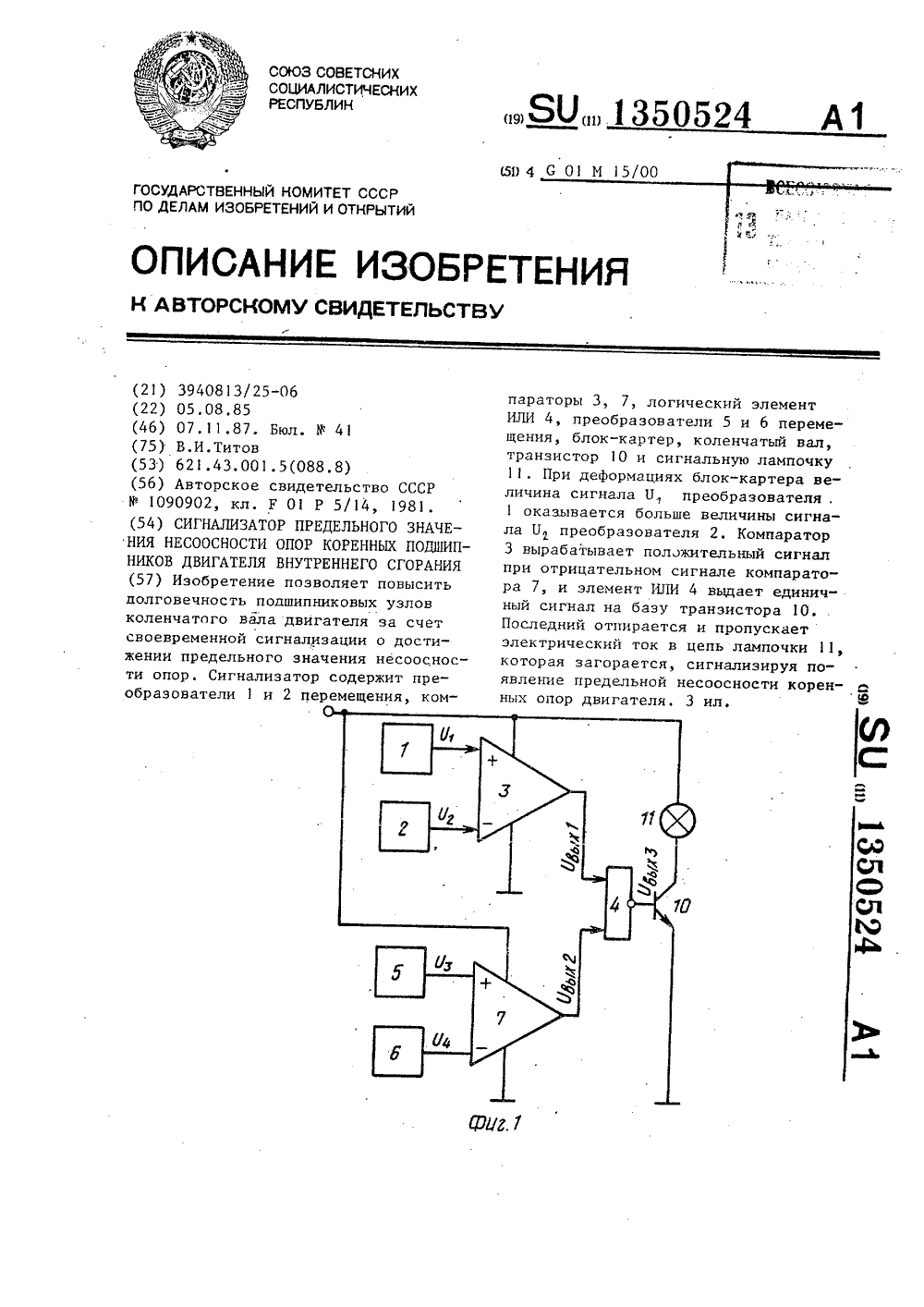

Номер патента: 1350524

Опубликовано: 07.11.1987

Автор: Титов

МПК: G01M 15/00

Метки: внутреннего, двигателя, значения, коренных, несоосности, опор, подшипников, предельного, сгорания, сигнализатор

...входам первого компаратора 3 напряжения, выход которого соединен с входом логического 45элемента ИЛИ 4, а выходы преобразователей 5 и 6 подключены соответственно к первому и второму (инвертирующему) входам второго компаратора /.напряжения, выход которого соединенс вторым входом логического элемента ИЛИ 4. Выход логического элемента 4 соединен через транзистор 10с сигнальной лампочкой 11.Работает сигнализатор следующимобразом.При нормальном рабочем состоянииблок-картера,8 и коленчатого вала 9сигнал Б преобразователя 1 будет меньше сигнала Б преобразователя 2 (т.е, Б, ( Б ) и первый компаратор напряжения 3 на выходе дает отрицательный сигнал Б . Одновременно на втоРом компараторе напряжения 7 также вырабатывается...

Номер патента: 1350497

Опубликовано: 07.11.1987

Авторы: Зуев, Кудрявцев, Ракчеев, Титов

МПК: G01B 21/00

Метки: перемещений, фотоэлектрический

...наличия под световыми зондами 25 и 26 относительной неоднородности фотопроводимости фотопроводящих слоев 19 и 20 и введения коррекции в значение выходного сигнала мостовой схемы 4 измерения при преобразовании перемещений коммутационный блок 8 должен находиться во втором состоянии. В этом состоянии показания цифрового вольтметра 7 не используются. Во время переключения световой зонд не перемещаЭто проявляется через изменениеотносительных сопротивлений рабочихплеч мостовой схемы, гдеК - часть сопротивления резис тивного слоя, заключенная 1 О между геометрическим иэлектрическим центрами зон- .да;К - сопротивление резистивногослоя.Для наиболее полного устранениявлияния погрешностей на конечный результат измерений должно быть одновременно...

Номер патента: 1349989

Опубликовано: 07.11.1987

Авторы: Рыжков, Сорокин, Титов

МПК: B25B 21/02

Метки: вибрационных, гайковертов, стенд, характеристик

...камеру 4, заполненную технологической жидкостью 5, шайбу 6, расположенную на торце 7 цилиндра 1, упорную втулку 8, размещенную в отверстии 9 шайбы 6, Стенд также содержит ступенчатую опорную втулку 10, размещенную в ступенчатом осевом, отверстии 3, и установленное в отверстии 11 втулки 10 контрольное резьбовое соединение в виде болта 12 и стопорной гайки 13. Для измерения давления в рабочей камере 4 используется манометр 14. На торце 15 ступенчатой опорной втулки 10 выполнена цилиндрическая проточка 16, а стенд снабжен размещенным в последней упорным подшипником 17, установленным на болте 12 под стопорной гайкой .13 с возможностью их совместного вращения с обоймой 18 подшипника 17. Цилиндр 1 снабжен уплотнительными кольцами 19 для...

Номер патента: 1349856

Опубликовано: 07.11.1987

Авторы: Гришанков, Кролик, Курман, Титов

МПК: B21D 43/11, B30B 15/30

Метки: верхней, детали, зону, отделения, подачи, стопы

...паза 19, штифта 20, закрепленного вовтулке 13 и расположенного в пазу9,На кронштейне 4 закреплен кронштейн 21с кронштейном 22, несущий датчик 23контроля поштучного отделения деталей.На нижней стороне диска 14 закреплена ось 24, на которой с возможностьюповорота вокруг нее установлен двуплечийрычаг 25, подпружиненный пружиной 26.Диск 14 выполнен из антифрикционногоматериала. На одном из концов двуплечего рычага 25 закреплен отсекатель 27. Надиске 14 смонтирован упор 28 для фиксациидвуплечего рычага 25.Устройство работает следующим образом.После выноса детали из-под диска 14последний перемещается вниз по направляющей 12 и взаимодействует с датчиком 5,который подает сигнал в систему 6, Система 6 включает привод 7, который черезтолкатель 8 и...

Номер патента: 1349829

Опубликовано: 07.11.1987

Авторы: Ершов, Жарков, Орехов, Соболев, Титов

МПК: B21D 19/08

Метки: листах, утолщений

...и листовой заготовкой,На ступени ролика. с меньшим диаметрам установлено кольцо 7, подпружиненное, например, пружинами 8, причем каждая пружина установлена наспице 9, один конец которой неподвижно соединен с деформирующим роликом, а другой имеет свободное перемещение по пазу в кольце 7 н окружноми осевом направлениях. Основание 1выполнено подвижно и приводится ндвижение от электродвигателя черезредуктор и червячную передачу (непоказаны). Наружный диаметр кольца7 и деформирующего ролика 3 одинакаи они установлены саосна друг другу,Устройство работает следующим образом,Листовую заготовку устанавливаютна основание 1 и при помощи тэнавном и радиальном направлениях дефор 10 15 20 25 ЗО 35 40 э 2 производят нагрев зоны деформиронания по всей...

Номер патента: 898892

Опубликовано: 07.11.1987

Авторы: Андрияшин, Майзельс, Титов, Филатов

МПК: G05B 23/02, H01H 1/66, H01H 11/04 ...

Метки: герконов, отбраковки

...поля, )Й- модуль напряженности переменного магнитного поля, устанавливают скважность наведенногд на концах контакт- деталей сигнала в пределах 1,1 1,2, измерение падения напряжения на замкнутых контакт-деталях прОизводят во всем диапазоне возможных контактных нажатий при условии причем отбор геркона по допустимому уровню величины переходного сопротивления контактов производят с учетом характера изменения величины переходного сопротивления контактов в процессе одновременного воздействия постоянного и переменного магнитных полей.Такое воздействие магнитных полей на контакт-детали геркона приводит к тому, что контактные поверхности контакт-деталей скользят (катятся) отна" сительно друга друга, меняя точки контактирования. Соотношение...

Номер патента: 1348814

Опубликовано: 30.10.1987

Авторы: Клюжин, Титов

МПК: G06F 3/02

Метки: ввода, информации

...ИЛИ 26 и передним фронтом запускают одновибратор 27, который формирует прямоугольный импульс. Передний фронт этого импульса устанавливает в исходное состояние триггеры48814 2 20 5 30 35 Формула изобретения 40 45 50 55 Устройство для ввода информации, содержащее клавиатуру, шифратор и блок интегрирования, причем выходы клавиатуры соединены с информационными входами шифратора, о т л и ч аю щ е е с я тем, что, с целью повышения надежности устройства, в него введены первый и второй одновибраторы, группа триггеров, разделительные элементы, ключи, элемент И, элемент ИЛИ и преобразователь кодов, причем выходы шифратора соединены с Б-входами триггеров, входы клавиатуры через разделительные элементы подключены к выходам блока интегрирования и...

Номер патента: 1348343

Опубликовано: 30.10.1987

Авторы: Беспалова, Виноградов, Гергадзе, Джикия, Емельянов, Пекелис, Пенин, Пермяков, Смирнов, Титов, Титова, Чазов

МПК: A61K 38/08, C07K 7/06

Метки: активностью, антипанкреонекротической, гексапептид, обладающий

...массивных дольковых и мо заичных внутридольковых некрозов. В зонах некроза наблюдаются маспросветах таких ацинусов можно различать Фрагменты цекротизованных клеток и единичные лейкоциты.В пограничных с некрозом зонах 10 существуют цырджеццые признаки дискомплексации дцпцарцых клеток (АК),вцутриклс точные и клеточные некрозыбез отграничения их ст жизцеспособцых участков цитоплазмы,еВ зонах некроза полностью нарушается целостность клеточных мембран,оргацеллы АК предоставляются вакуолизированными мембранными структурами, ядра находятся в состоянии пикноза или лизиса с сохранением глыбок 45 50 конденсированного хроматина среди клеточного детрита,55МорФологические изменения экзокринной ткани поджелудочной железы цри экспериментальном...

Номер патента: 1348267

Опубликовано: 30.10.1987

Авторы: Баринов, Гвоздев, Журавлев, Ненахов, Пасынков, Титов

МПК: B65G 39/09

Метки: конвейера, ленточного, ролик

...кольцом и плавающим уплотняюшим кольцом 7. Это вызвано тем, что со стороны мембранного кольца на плавающее уплотняющее кольцо будут действовать усилия, направленные не гопько вдоль оси 4, но и цо радиусам плавающего уплотцяюшего кольца, поскольку при сборке ролика мембраннос кольцо будет сдеформировано пираюшимся в нее плаваюИим уплотняющим кольцом 7.С целью повышения величины перемещения мембранного кольца каждое плавающее уплотняюшее кольцо 7 в месте контакта с ним внутренней части мембранного кольца 14 имеет коническую поверхность 20 (фиг. 3), большее основание 21 которой расположено ца плоскости 22, проходясцей через мело 23 зажатия внешней части мембранного кольца.Для улучшения герметизации полости подшипника внутренняя...

Номер патента: 1346692

Опубликовано: 23.10.1987

Авторы: Ганженко, Додонов, Жильцов, Каплин, Кудрявцев, Митрофанов, Титов, Чернышова, Чеснокова, Шабанов

МПК: C23C 16/18

Метки: нанесения, никелевых, покрытий

...случаяхобразование промежуточных комплексныхсоединений ААН с ААИ, которые болеелетучи по сравнению с ААН (давлениенасыщенного пара при 200 С 15 ммрт. ст., в то время как для ААН3 мм рт. ст,) и менее термически55стабильны, обеспечивает возможностьпроведения процесса при пониженнойтемпературе 200 - 240 С (термическоеразложение ААН проводят при 250 92 г480 С), Существенным фактором является обеспечение соотношения ААИ кААН (0,5 - 2,5):1 (оптимально 2:1),при котором достигается полное использование обоих органических соединений, В этих условиях два органических остатка молекулы исходногоААН обмениваются на два остатка ААИс образованием бис-иминоацетилацетона никеля, который в дальнейшем гидрируется с осаждением никеля, Увеличение содержания...

Номер патента: 1346393

Опубликовано: 23.10.1987

Авторы: Гришанков, Титов

МПК: B23Q 7/10

Метки: накопления, подачи

...взаимодействия с опорным рычагом 8 в егокрайних положениях в кассете 6, Датчики 25 и 26 связаны с системой 27управления, блок 28 пневмораспределителей связан с системой 27 управления, толкателем 12 с тормозом 3 иманипулятором 5,При работе устройства в режиме по=дачи на поворотный стол 2 устанавли-вают предварительно загруженные деталями 7 кассеты 6, Включением электропривода 3 через Фрикционную муфту 4и ременную передачу 5 столу 2 сообщается крутящий момент. При этом ближайшая кассета 6 к зоне загрузки и .выдачи деталей 7 своим опорным рычагом 8 достигает ловителя 23, отклоняет его и опирается на регулируемыйупор 18 без отскока срабатываетдатчик 25, что свидетельствует о наличии кассеты на рабочей позиции, исистема 27 управления...

Номер патента: 1346321

Опубликовано: 23.10.1987

Авторы: Кирдун, Титов, Филькин

МПК: B21J 13/10

Метки: манипулятор, прессу

...происходит штамповка заготовки в уложенном ручье штампа. Послезавершения хода ползуна система программного управления включает электродвигатель 41 манипу.,ятора. Шестерня42 поворачивается против часовойстрелки и перемещает консоль 30 кручью с отштампованной поковкой (непоказана). У ручья включается моторредуктор 26 механизма вертикальногоперемещения, который поворачиваетмуфту 27, шарнир 28 и связанные сним рычаги 20 вниз против часовойстрелки. Установленные в рычагах ролики 24, сочлененные с направляющими25 люльки 14, опускают ее на заданную величину.В опущенном положении включаетсяпривод 44 захвата, который сводитсхваты захвата 45. При сведении схватов усилием привода зажимается переносимая деталь (не показана). Послезавершения...

Номер патента: 1344765

Опубликовано: 15.10.1987

Авторы: Анцупова, Бойкачева, Бучацкий, Горелик, Нуралов, Титов, Тихомирова

МПК: C08K 13/06, C08L 95/00

Метки: гидроизоляционная, композиция

...в две стадии. На 1-й стадии активированный уголь добавляют в реакционную смесь при 130-200 С (в зависимости .от вида пластификатора) и перемешивают 1-2 ч, на 2-й стадии активированный уголь добавляют при 100 С и смесь нагревают при перемешивании до 120 о,С 1 ч, После этого реакционную смесь фильтруют на фильтр-прессах.Для изготовления композиции используют битум по ГОСТ 22245-76 и. атактический полипропилен по ТУ 6-05- 1902-81 с Т,пл. 130-140 С или по ТУ 6-05-131-2-83 с предварительным обезвоживанием при 110-120 С или по ТУ38-10231-77.Технология изготовления мастики заключается в гомогенизации компонентов в смесителе, представляющемсобой обогреваемую емкость с рамноймешалкой, при перемешивании последовательно загружаемых компонентов...

Номер патента: 1344722

Опубликовано: 15.10.1987

Авторы: Гулюкин, Евдокимов, Малыгин, Пилипчук, Смирнов, Соколов, Титов, Туккель

МПК: B66C 13/12

Метки: транспортная

...система, общийвид; на фиг. 2 - разрез А - А нафиг. 1; на фиг. 3 - разрез Б - Б нафиг. 1,Транспортная система содержит тележку 1, приводные колеса 2, флюгерноенаправляющее колесо 3, подъемный стол 4,механизм сматывания и наматывания кабеля. Последний состоит из барабана 5,привода 6, токосъемника 7, кабелеукладчика 8, отклоняющей роликовой батареи 9,прижимного и направляющего ролика 10. Транспортная система работает следующим образом.При включении питания электродвигателей приводных колес 2 тележка 1 начинает свое движение по трассе, Одновременно включается привод 6 барабана, при этом кабель сматывается или наматывается в зависимости от направления движения. Для обеспечения надежного набегания кабеля на барабан и укладки его в желоб...

Номер патента: 1344640

Опубликовано: 15.10.1987

Авторы: Зельвянский, Мамошин, Титов, Хлопков

МПК: B60M 3/00

Метки: дорог, железных, переменного, электрических, электроснабжения

...зоны 1 О и 11 разделяет нейтральная вставка 15 (фиг, 2).Кроме того, в системе электроснабжения 2 Х 25 кВ (фиг. 2) в состав фидерных зон 10 и 11 входят питающие провода 16 и 17 которые электрически разделены друг от друга. От вторичных обмоток 6, 14 запитаны железнодорожные потребители тягового характера.Вторичные обмотки 6 и 14 соединены по схеме Открытый треугольник, выводы подключены к фидерной зоне 10, а обмотки 7 и 13 соединены по схеме Неполная звезда, выводы подключены к фидерной зоне 11, напряжение, на зону 10 подается линейное и равное (Ла, а на зону 11 - равное /30, причем угол между указанными векторами напряжений равен 90 эл. гр. Ра венство по модулю величин напряжения фидерных зон 1 О и 11 достигается тем, что количество...

Номер патента: 1343556

Опубликовано: 07.10.1987

Автор: Титов

МПК: H03H 17/06, H04B 3/46

Метки: нерекурсивных, фильтров, цифровых

...М-й ксэффициент фильтрации. В конце первого такта циклаконтроля значение произведенияХ а под действием переднего фрон"та сигнала, поступающего на тактовыйвход накапливающего сумматора 9, записывается в него.В течение последующих М тактоввычисления входные отсчеты Х ,; (1=513появляется единичный потенциал, который, поступая на инверсный вход второго элемента 24 запрета, запрещаетпрохождение импульсов с выхода, счетчика 22 на вычитающий вход реверсивного счетчика 25. Этим предотвращается его отрицательное переполнение.Если реверсивный счетчик 25 изменяет свое состояние под действием импульсов с выхода блока 13 сравнениякоторые обусловлены отказом аппаратуры, несмотря на поступающие навычитающий вход реверсивного счетчика 25 импульсы...

Номер патента: 1343442

Опубликовано: 07.10.1987

Авторы: Баринов, Титов

МПК: G11C 7/06

Метки: считывания, усилитель

...10 - транзистор 1 - транзистор б - шина 14питания) до напряжения оп-Б,,где П - напряжение питания на шине14, Б., - пороговое напряение тран-.гзистора 1 Соответственно напряжениена другом входе-вь;ходе усилителясчитывания в режиме предзаряда у:та-навливается П-П где Бт 2 - пороговое напряжение транзистора 2,лянормальной работы усилителя считывания необходимо поддерживать потенциалуправляющих сигналов в режиме предзаряда больше чем Оп+11В режиме считывания информации наинформационных входах-выходах 9 и 10формируется небольшой сигнал считывания, После установления потенциалов на входе 11 управления предзаряда и на первом 12 и втором 13 управляющих входах (фиг, 2), соответствующих режиму считывания, транзисторы 4 и 5 управления режимом и...

Номер патента: 1341647

Опубликовано: 30.09.1987

Авторы: Баженов, Одинцов, Титов

МПК: G06F 15/173

Метки: графе, поиска, пути, экстремального

...2 к, отличается от обратного кода нуля, то единичным сигналом с выхода элемента И-НЕ 11 М открывается блок 13 к элементов И и код числа с выхода регистра 20 поступает на второй вход сумматора 15 к.Таким образом, на входы сумматора 15 могут поступить коды весов дуг графа (с регистра 2 к) и код числа (с регистра 20 к) только в том случае, если они оба отличны от обратного кода нуля. С выхода сумматора 15 полученная сумма поступает на к -й вход блока 16. Блок 16 производит поиск максимального кода и вырабатывает единичный сигнал на выходе, соответствующем номеру входа с максимальным кодом. Максимальный код поступает на блоки 18 элементов И-НЕ, а выходы, указываю 134164 щне его позиционный номер - на вход блока 17.Устройство работает...

Номер патента: 1341263

Опубликовано: 30.09.1987

Авторы: Карлик, Кочура, Павлов, Симкин, Титов, Фукс

МПК: D01G 13/00, D01G 9/04

Метки: волокнистого, рыхления

...ста рону), питающие вальць 1 8 падают халс 9 в сторону барабана 1. Ряд колков 4 ударяет па концу холста 9 и вырывает клочки волокнистого мдтеридлд, которым придает вращательное, д благодаря винтовому рдсиалаженин 1, осевое движение вдаль ряда колков. Далее под действием центробежных сил клочки материала отходят ат барабана, совершая сложное движение (радиальное, круговое и осевое), При этом осевое движение усиливается благодаря воздействию потоков воздуха, создаваемых ребрами 6, Затем клочки ударяются о поверхность кожуха 3 и, продолжая круговое движение, скользят по нему, контактируя с ребрами 7. Установленные цод углом ребра 7, придают клочкам дополнительное движение или наоборот гасят (в зависимости от величины угла) осевое...

Номер патента: 1339376

Опубликовано: 23.09.1987

Авторы: Ашмарин, Бетев, Старов, Титов

МПК: F26B 17/10

Метки: сушилка

...отраслях промышленности, преимущественно в про. мышленности строительных материалов.На фиг. 1 схематически изображена предлагаемая сушилка; на фиг. 2 - то же, в аксонометрии; на фиг. 3желоб газораспределительной решетки. Сушилка содержит прямоупльный корпус 1 со ступенчатой газораспределительной решеткой, ступени которой расположены каскадно на разной высоте, уменьшающейся от центральной сутепни к периферийным, причем ступени выполнены в виде желобов 2 6. Каждый желоб выполнен с переливным порогом 7, расположенным у смежных желобов (например, 2 и 3) с противоположных сторон. Сушилка имеет загрузоц. ный 8 и разгрузочные 9 патрубки, причем загрузочный патрубок 8 размещен со стороны, противоположной переливному порогу 7 центрального...

Номер патента: 1339375

Опубликовано: 23.09.1987

Авторы: Ашмарин, Бетев, Титов

МПК: F26B 17/10

Метки: сушки, сыпучих

...слоя, состоящая из газораспределительной решетки 4 и обечайки 5. Газо- распределительная решетка выполнена в ви.де набора конических колец 6 пластинчатого типа, установленных концентрически большими основаниями вверх таким образом, что наружный диаметр (с 1.) внутреннего кольца меньше на величину зазора (Ь) внутрен него диаметра (с.) наружного кольца. По периферии газораспределительной решетки расположены разгрузочные патрубки 7, в нижней части которых закреплены штуцера 8 для подвода воздуха. Над патрубками распо.пжены отбойные козырьки 9. Под газораспределительцой решеткой размещен воздухоподводящий короб 10 с патрубком 1 подвода воздуха, внизу цилиндрического корпуса расположен бункер 12, а во встроенное шахте 2 патрубок...
