Номер патента: 959745

Опубликовано: 23.09.1982

Авторы: Анваров, Ефимов, Забашта, Ибрагимов, Липатов, Рогов, Титов, Фомин

МПК: A23L 1/31

Метки: мясных, производства

...Н. Лазаренко Техред Т.фанта Корректор О. БилакТираж 570 Подписи ое ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, москва, Ж, Раушская наб., д. 4/5Заказ 7080/6 филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ви и осуществляют процесс массирования в течение 25 мин. Затем в массажер вносят 3,75 кг порошкообразногоказеината натрия, предварительно подвергнутого набуханию в, 7,5 литрах.плаэм 5 крови, и перемешивают компо.ненты в течение 6 мин. После этогов маесажер заливают 740 мл 30-ноговодного раствора хлористого кальция. и повторно проводят перемешивание в течение 4 мин ., Полученную массу фор- П муют в оболочку порциями от 2,0 до2,5 кг и подвергают. термической обработке до температуры в центре батона...

Номер патента: 809932

Опубликовано: 23.09.1982

Авторы: Иванов, Липец, Локшин, Лукьянов, Малкис, Стекольников, Таранков, Титов

МПК: F22B 1/02

Метки: парогенератор

...изобретения является упрощении. конструкции парогенератора, 20Указанная цель достигается тем, что экономайзер и перегреватель между собой в тракт включены также параллельно.На чертеже схематично изображен парогенератор. 25Парогенератор содержит экономайзер 1 и перегреватель 2, каждый из которых параллельно включен в тракт греющего теплоносителя с испарителем 3. Причем экономайзер 1 и перегрватель 2 между собой 30 в упомянутыи тракт включены также параллельно, для чего трубные пространства экономайзера 1, перегревателя 2 и испарителя 3 сообщены с трубопроводами 4 и 5 соответственно для подвода и отвода греющего теплоносителя.Греющий теплоноситель подводят к парогенератору по трубопроводу 4, из которого направляют его тремя параллельными...

Номер патента: 959279

Опубликовано: 15.09.1982

Авторы: Гайдуков, Назаров, Родионов, Титов

МПК: H03K 19/02

Метки: логический, модуль, релейный

...замыкающих контактов, вторые выводы 13 и 14 замыкающих кон тактов, первые выводы 5 и 1 ь размы",- вающих контактов, вторые выводы 17 и 18,размыкающих контактов, диод 19. Наличие положительного потенциала3на входных клеммах 4-7 принято за "1", отсутствие - за "0".Все три обмотки 1-3 установлены, с одинаковым направлением магнитных потоков, причем магнитодвижущая сила обмотки 2 и 3 одинакова, а их суммарный магнитный поток равен магнитному потоку, создаваемому первой обмоткой 1 и достаточен для срабатывания реле, Общая шина 10 подклю чена к отрицательному потенциалу источника питания. Диод .19 служит для блокировки прохождения положительного потенциала с выходной клеммы 7 на обмотку 3 реле. . 15Релейный логический модуль рабо.- тает...

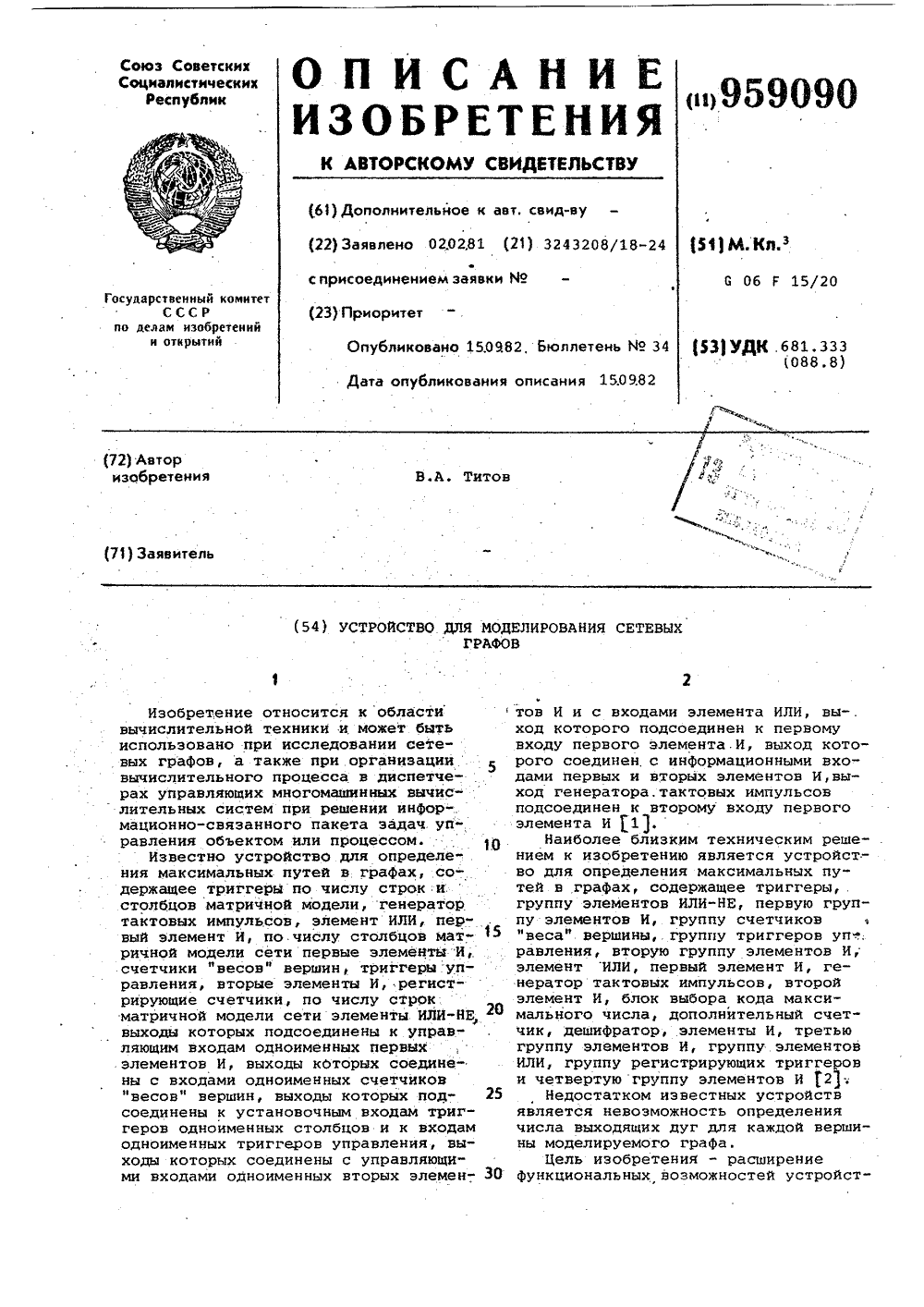

Номер патента: 959090

Опубликовано: 15.09.1982

Автор: Титов

МПК: G06F 15/173

Метки: графов, моделирования, сетевых

...графа сети. При этом триггеры 2 формирователей дуг, моделирующих ветви графа, устанавливаются в единичное состояние, Соответствующий триггер 2 формирователей дуг определяется пересечением строки с номером, равным номеру начального узла моделируемой ветви, и столбца с номером, равным номеру ее конечного узла. После занесения исходной инФормации на выходах элементов ИЛИ 4, объединяющих выходы триггеров 2 формирователей дуг в столбцах, соответствующих начальным узлам моделируемого графа,.будут низкие потенциалы, так как в однонаправленном графе без циклов и петель начальные узлы не содержат входящих ветвей, и триггеры формирователей дуг, находящихся.в этом столбце, находятся в нулевом состоянии. Регистрирующие счетчики 6 и 9, а также...

Номер патента: 959083

Опубликовано: 15.09.1982

Авторы: Семученков, Титов

МПК: G06F 9/50

Метки: заданий, распределения

...с выхода 6 к, минимален. Тогда элемент 11переводит регистры 3и 4 кв единичное состояние. На первый вход элемента ИЛИ 19 к 1 поступает высокий потенциал, таким образом, на выходе устройства на (к)-м эле" менте высокий потенциал, а для указания выбора задания в пакете служит . низкий.Пусть кода, пропорциональные времени ввода, занесенные в регистры 3, 3 , меньше кодов, пропорцио" нальнйх времени решения, занесенным соответственно в регистры 4 к и 4, а код,занесенный в регистр 4 к,меньше кода, занесенного в регистр 4 к.. Тогда информация поступает на входы схем 7, 7 к+ . Низкие потенциалы выходов схем 7 к и 7 ки поступа"ют, соответственно на вход элемента ЙЕ 8 к . и 8 ц+, где инвертируются и далее подаются на входы элементов 10 к...

Номер патента: 957238

Опубликовано: 07.09.1982

Авторы: Мильнер, Погомий, Степочкин, Титов, Фатеев

МПК: G06K 11/00

Метки: графической, информации, считывания

...образом,При расположении съемника 2 координат над одной из шин группысигнал с генератора 1 через емкостную связь между съемником 2 и планшетом 3 поступит на соответствующий формирователь 5 и на входе элемента НЕ 11 установится единица, при этом на выходе элемента И 8 будет ноль, так как на всех трех его входах будут единицы, одна инвертированная с элемента НЕ 11 и две прямых с выходов формирователей 6 и 7 сигналов. На выходах элементов И 9 и 1 О также будут единицы, Ноль с выхода элемента И 8 устанавливает триггеры 17 и 20 вединичное состояние и подает черезэлементы 14 задержки перепад сбросаиз нуля в единицу на синхровходытриггеров 18 и 22. Исчезновение нуляна выходе формирователяприведет Зк появлению единицы на выхода элемента И...

Номер патента: 956822

Опубликовано: 07.09.1982

Авторы: Квитченко, Майский, Муратов, Титов, Ярмак

МПК: F01L 7/00

Метки: газораспределения, золотниковый, механизм

...14. Для уплотнения со сто- . роны низкого давления между зоной газораспределительных каналов золотника и полостью 12 охлаждения на торцевых поверхностях втулки 7 уплотнителя установлены кольца 15, которые,прижаты пластинчатыми пружинами к торцам шайб 16. ЗОЗолотниковый механизм работает, следующим образом.При вращении золотника благодаря наличию эксцентриситета уплотнителю придается возвратно-поступатель ное и одновременно качательное движения. Возможность такого перемещения для выступа уплотнителя обеспечивается подбором соответствующей величины зазора дэ между уплотнителем и по О верхностью расточки в стенке камеры сгорания.Для этой же цели рабочим поверхностям колец,13 и 14 может быть придана особая форма, например в виде двойного...

Номер патента: 956751

Опубликовано: 07.09.1982

Авторы: Василевский, Музыка, Титов

МПК: E21B 27/02, E21B 33/13

Метки: снаряд, тампонажный

...10 и 17 вверх, в результате чего и происходит .засасываниеосновного компонента и отвердителя вкамеры 8 и 15. В случае ненозможности производить заправку указаннымспособом, она производится нагнетанием основного компонента с;помощью малогабаритного ручного насосас одновременным засасыванием отвердителя, Нагнетатель 24, обратный клапан 21, пружина 22, гайка 23 возвращаются в исходное положение. Перед спуском снаряда в скажину производится настройка клапана 28 на величину давления столба жидкости, высотой равной величине статического уровня, Снаряд спускают в скважину на бурильных трубах до зоныпоглощения. Включается вращение и производится подача промывочной жидкости.Промывочная жидкость, пройдя через отверстия 33, давит на поршень 10,...

Номер патента: 956218

Опубликовано: 07.09.1982

Авторы: Апарин, Каневский, Титов, Уткевич, Чижиков

МПК: B23P 1/16

Метки: магнитов, постоянных, электролит, электрохимико-механической

...Указанная целчто в электролитазотнокислого, унокислого натриядены гипофосфитпричем компонентсоотношении, весАзотнокислыйУксуснокислыйУглекислый наГипофосфит наГлицеринВода956218 Состав электролита Содержание комШероховатость обработанной поверхности, мкм понентов,ф 4,0 Азотнокислый натрий 0,8 1,4 Углекислый натрий 90 4,0 Азотнокислый натрий 0,8 Углекислый натрий 1,5 Гипофосфит натрияГлицерин 1,0 1,25 80 На обработанной поверхности дефектовне обнаружено 5 тО 09.Углекислый натрий 1,15 Гипофосфит натрияГлицерин 0,6 1,00 То же Азотнокислый натрий 6,0 1,0 1,25 70 Углекислый натрий 1,2 Гипофосфит натрияГлицерин 0,7 формула изобретения Предлагаемый электролит показал наилучшие результаты при проведении опытных испытаний электрохимического...

Номер патента: 956177

Опубликовано: 07.09.1982

Авторы: Зайцев, Титов, Шатохин

МПК: B23C 3/28

Метки: головка, пазов, шпиндельная

...гидравлические сопротивления соединенные с несущими карманами переднего радиального гидростатического подшипника, управляемые гидравлические сопротивления, соединенные с двумя противоположными несущими карманами, выполнены в виде пьезоэлектрических регуляторов расхода, которые соответственно подключены к выходам введенных в устройство управления блока регулирования амплитуды и фазовращателя, причем последние последовательно соединены с блоком регулирования частоты.На фиг. 1 дана схема шпиндельной головки в осевом разрезе; на фиг. 2 - схема соединения переднего радиального подшипника шпиндельной головки с й:точником давления (на чертеже не показан).Шпиндельрасположен в двух радиальных и двух упорных гидростатических подшипниках,...

Номер патента: 955502

Опубликовано: 30.08.1982

Авторы: Розов, Титов

МПК: H02P 13/16

Метки: вентильным, преобразователем, фазным

...распределителя 9, каждый изщ выходов которого подключен к каждому из щ элементов И 10 а, 10 В10 щ, выходы которых подключены квходам выходного усилителя 11.Выход каждого из дополнительныхкомпараторов подключен к входу каж 0 ПЧн К 1 1, (1)где К 1 - коэффициент передачи;Г - частота напряжения питающей сети,.На выходе генераторов .3 пилообразного напряжения (ГПН) формируют ся напряжения, синхронизированныес питающей сетью и представленныедля фаз А и В на графике 16, 17(фиг. 2), Закон изменения линейнойчасти этих напряжений описывается 25 выражением Гпн РсВх ЯС (1 30где ЙС постоянйая времени ГПН.;текущее значение угла(рад.);0 х =-К 11,1 в соответствии с (1).При равенстве мгновенных значений выходного напряжения генератора3 пилообразного...

Номер патента: 955359

Опубликовано: 30.08.1982

Авторы: Загидулин, Пашков, Синев, Титов

МПК: H02J 3/18

Метки: компенсации, последовательной, сети, трехфазной

...которая по модулю (3 больше каждого из токов, в соответствии с встречным направлением обмоток 5 45 и б. При этом указанная разность токов фаз трансформируется в обмотку 7 и конденсаторную батарею 3, уменьшаясь по модулю в соответствии с коэффициентом трансформации. 50Падение напряжения на батарее 3 сдвинуто по фазе на 90 О относительно комплексной разности токов 1 а и 1 ь. Соответственно направлены векторь. падений напряжения на первичных обмотках 5 и б трансформатора 1 ДУд и дУЬ, одно из них совпадает по фазе с током 1,. другое находится в противофазеВ результате рационального изменения направлений векторов 60 компенсирующих напряжений (для получения симметричной трехфазной системы напряжений) падения напряжения на обмотках...

Номер патента: 955019

Опубликовано: 30.08.1982

Автор: Титов

МПК: G06F 3/04

Метки: вычислительных, двух, машин, сопряжения

...71 (71 )поступает на вход дешифратора 28, который в этом случае обеспечивает появление высокого потен циала только на первом (втором) выходе, что обеспечивает подачу кода адреса обращения с регистра 6(6) через блок 18(182) и блок 27 элементов ИЛИ на адресный вход ОП 30, С появлением кода адреса обращения начинается цикл работы ОП 30, при этом высокий потенциал с единичного выхода триггера 9 1 (9)при считывании информации поступает на вход блока 21 (21), на другой вход которого подается высокий потенциал с элемента И-НЕ 19(19), на вкоды которого поступают низкие потенциалы с нулевого выхода триггера 7 1 (7 1) ЭВМ 1 1(11, посылающий запрос к ОП, и с второго выхода дешифратора 28, считанная ин-формация поступает на информационныйрегистр 81...

Номер патента: 954467

Опубликовано: 30.08.1982

Авторы: Арефьев, Бурцев, Елютин, Желнин, Зубынин, Касьянов, Титов

МПК: C22B 3/02

Метки: гидрометаллургических, процессов, реактор

...эффективнымии экономичными в эксплуатационномотношении.На фиг. 1 схематично изображенреактор., общий вид на фиг. 2 - штокс дисками, сечение расширенной частиштока; на фиг. 3 - сечение АА нафиг, 2,Реактор состоит иэ корпуса 1 сднищем 2, имеющим форму поверхностивращения 2-го порядка, с подвижнымлотком 3 для отбора пульпы, с осадительным карманом 4, с клапанным затвором 5, с отверстиями в прилегающей к карману стенке 6 корпуса ишторой 7 для перекрытия этих отверстий. В корпусе помещен теплообменник8 и предусмотрены отверстия для загрузки жидкой и твердой фракций ивентотсоса 9.Для герметизации реактор;снабжен крышкой 10, центральная частв 40которой выполнена иэ упругого материала 11. В корпусе помещен полыйшток 12 с диафрагмой 13 в...

Номер патента: 954442

Опубликовано: 30.08.1982

Авторы: Белянский, Бобылев, Герцев, Заключнов, Кобзарь, Лаптев, Смирнов, Степанов, Титов, Тищенко, Шуйкин

МПК: C21D 1/02

Метки: охлаждения, проката

...поддержания температуры смотки. Наиболее близким к30 едоватеьскьй:":г"., :,:с, ; мет аллЯргичеуно, ъединение й завод"охлаждения проката используют водуобратного цикла, качество очисткикоторой неудовлетворительно.Цель изобретения - повышениеравномерности истечения плоскойструи по длине щели, 5Указанная цель достигается тем,что устройство снабжено, установленной внутри трубы гильзой с патрубками, суммарная площадь внутреннихсечений которых в 1,6-2,3 раза , 1 Оменьше площади внутреннего поперечного сечения гильзы и не менее 0,8площади выходного поперечного сечения щелевого сопла, Данное соотношенле является определяющим и поз,валяет создать простую и удобнуюв обслуживании конструкцию устройства для охлаждения проката.На Фиг. 1...

Номер патента: 952179

Опубликовано: 23.08.1982

Авторы: Ботанин, Костяшкин, Москвитин, Сидоренко, Соловов, Титов

МПК: A01K 41/04

Метки: инкубатором

...18 импульсов на его выходах сигнал О. Вэтом случае на первом выходе дешифрато 4ра 19 потенциал 1, который в блоках 3 и 8 включает по одному реле. Данные реле подключают к измерительному мосту 1 первый резистор из блока. 4 резисторов, а также датчика 9 влажности к усилителю-фор-, мирователя 13, Величина резистора в блоке 4 резисторов и настройка датчика 9 влажности производятся по требуемым величинам температуры и влажности для первого цикла инкубации.Начало отсчета производится от момента начала счета счетчиком 18 импульсов с генератора 20 через делитель 21 частоты импульсов.При достижении в счетчике 18 числа импульсов, равного заданному времени инкубации первого цикла, сигнал 1 появится на втором выходе дешифратора 19 и снимается с...

Номер патента: 951316

Опубликовано: 15.08.1982

Авторы: Гайдуков, Назаров, Неверов, Титов

МПК: G06F 15/163, G06F 9/54

Метки: вычислительной, диспетчеризации, системы

...3. По сос-.тоянию регистра 3 дешифратор 4 наодном из своих выходов вырабатывает управляющий сигнал, которыйподается на управляемые входы элементов 5 соответствующей ВМ б, Кодадреса обращения через вторые элементы И 5 поступает в регистр адресаоперативной памяти соответствующейВМ б. Перные элементы И 5 обеспечивают обмен информацией при обращении УВМ 7 к оперативной памяти ВМ б,а третьи элементы И 5 осуществляютпередачу синхронизирующих и управ -ляющих сигналов между УВМ 7 и ВМ бдля перехода на системный режим работы без нарушения процесса вычислений н них.Обмен информацией по инициативеодной из ВМ б с УВМ 7 осуществляетсяследующим образом, При окончаниирешения очередной задачи или придругом виде запроса на обмен информацией сигнал о...

Номер патента: 951169

Опубликовано: 15.08.1982

Авторы: Лучанинов, Титов, Шипкова

МПК: G01R 23/02

Метки: антирезонансной, пьезоэлектрических, резонансной, резонаторов, частот

...характеристических частот, соответствующих толщинно-сдвиговым колебаниям возбуждаются и другие типы колебаний (побочные колебация). измерения,Поставленная цель достигается тем, что в способе измерения, заключающемся в определении частот минимального и максимального импенданса, пьезоэлектрический резонатор на время измерения помещают в диэлектричес. кую жидкость. При этом все типы колебаний, кроме толщинно-сдвиговых, оказываются нагруженными. В результате на АЧХ исчезают дополнительные резонансы, обусловленны дополнительными колебаниями и АЧХ резона. тора имеет один максимум и один минимум Работа проводилась на п резонаторах, юготовленных ЦТС - 24, Размеры реэонаторо электроды нанесены на грани зация перпендикулярна гра На фиг. 1...

Номер патента: 950671

Опубликовано: 15.08.1982

Авторы: Клоков, Кочетов, Поляков, Титов, Федоров

МПК: E04H 12/34

Метки: длинномерных, конструкций, подъема

...взаимодействующими с направляющими мачт.Масса пневматической оболочки ничтожно мала, масса мачт значительно снижается, потому что нагрузка в основном воспринимается оболочкойх а мачты только препятствуют потере ус 950671тойчивости оболочки. Известные конструкции, описанные выле, обладаютудельной грузоподъемностью (отношениемассы поднимаемого груза к массегруэоподъемного средства) в пределах1-5, а предлагаемая конструкция ф 20, 5На фиг. 1 изображено устройство,общий вид; на фиг. 2 - вид А на фиг. 1;на фиг. 3 - сечение Б-Б на фиг. 2.устройство состоит из мачт 1 и 2,закрепленных соответственно на шарнирах 3 и 4, установленных на основании 5 с воэможностью поворота мачт1 и 2 в плоскости, параллельной плоскости подъема груза 6,Между мачтами...

Номер патента: 950410

Опубликовано: 15.08.1982

Авторы: Альперин, Беляев, Бородиневский, Заводчиков, Лейкин, Марцинковский, Самуров, Степанчук, Степин, Терехов, Титов, Харченко, Яковлев

МПК: A61N 5/06

Метки: облучения, ультрафиолетового

...оси которой приварен торщ световода, а отражатощее покрытие вьтполнено из двуокиси кремнии 0,5-1,0 мм т 5 и нанесено также на световод.На чертеже изображено устройство для ультрафиолетового облучения, общий вид. 20Устройство состоит из ксатейнера, в когаром находятся блок питания 1, соединигельные шланги 2 и блок охлаждщия 3, све- товода-катетера 4 со св чехлом 5, корпуса 6, внутри которого95043размещчюы сменные светофильтры 7, термокомпенсатор 8, ртутная лампа 9 высокого давления с центральной щцппщряческой частью, перпендикулярно оси которой приварен торец световода 10 термоконтакт 11, радиатор 12 с теплообменником. На ртутную лампу 9 и световод 10 нанесено отражающее покрытие, выполненное из двуокиси кремния толщиной...

Номер патента: 948727

Опубликовано: 07.08.1982

Авторы: Вольперт, Заикин, Каменев, Титов

МПК: B61F 5/26

Метки: буксовое, железнодорожного, подвешивание, рессорное, средства, транспортного

...транспортного средства, содержащее рас положенные симметрично относительно продольной плоскости симметрии транспортного средства пружины сжа тия, размещенные между опорными элементами рамы и корпусов букс 11 1.Недостатком известного буксового рессорного подвешивания является то, что оно не обеспечивает одинакового нагружения вертикальными силами наружных и внутренних буксовых подшипников, что снижает их долговечность.Целью изобретения является повыше ние долговечности буксовых подшипников путем обеспечения равномерного распределения вертикальной нагрузки вдоль оси букс.Поставленная цчто поверхности к ель достигается тем,онтактов опорных р ые енты могут быть выполнены в виде клиновых прокладок.На чертеже изображены два варианта выполнения...

Номер патента: 948605

Опубликовано: 07.08.1982

Автор: Титов

МПК: B23B 25/06, B23Q 1/72

Метки: жесткий, станка, упор

...с возможностью регулировки. В резьбовом отверстии корпуса 8, устанбвленном в пазу корпуса 1, с одной стороны размещена с возможностью регулировки направляющая скалка 9, контактирующая своим шпоночным пазом с винтом 10, а с другой стороны установлен с возможностью регулировки упорный винт 11, на котором размещена пружина 12, служащая для возможности контакта корпуса 1 упругого элемента с корпусом 8 упор 948605ного винта, чем обеспечивается постоянство отрегулированного размерадаже при снятом упоре.Устройство работает следующим образом,При перемещении рабочего органа 3по направляющим станины 2 сначала"упор 4 воздействует на винт 6 и смещает его в осевом направлении, таккак усилие, которое требуется для деформации пружины 7, несколько...

Номер патента: 947869

Опубликовано: 30.07.1982

Авторы: Афанасьев, Комаров, Титов

МПК: G06F 15/173

Метки: графах, максимальных, путей

...следующим образом.Первоначально в модель 1 заносится информация о топологии моделируемого графа (сети), При этом триггеры 21 (1, = 1,п), которые являются формирователями дуг, устанавливаются в единичное, состояние, если есть информационная связь из 1-ой вершины в )-ую вершину. Соответствующий триггер 2 1 определяется пересечением 1-ой строки и 1-го столбца.Другие триггеры 2 1, а также триггеры 8 и счетчики 10 и 19 находятся в нулевом состоянии. В счетчики 7 соответствующих вершин графа заносятся числа импульсов, дополняющие веса вершин до полной емкости счетчиков, После занесения исходной информации на входах элементов 4 ИЛИ-Н объединяющих выходы триггеров 2 в строках, соответствующим конечным вершинам моделируемого графа, будут...

Номер патента: 947694

Опубликовано: 30.07.1982

Автор: Титов

МПК: G01N 3/24

Метки: испытания, образец, прочность

...количество вырезов может быть любым, более двух.На внутренних поверхностях дна 2 и стенки 1 выполнены выступы (на чертеже один выступ 5, внутренний диаметр д которого равен диаметру 01 выреза 4).Плоскость выреза 3 совпадает .с плоскостью поверхности б дна 2 стакана. Количество выступов всегда на .один меньше, чем количество вырезов947 б 94 Формула изобретения Составитель В. РотницкаяТехред М. Надь Корректор М. Иарош едактор М. Янов Заказ 5620/б Тираж 887 НИИПИ Государств по делам иэобрет 13035, Москва, У Подписноенного комитета СССРний и открытий35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3 и 4. Кроме того, площадь плоской,поверхности 7 выступа 5 или дна ббольше или равна соответственноплощади...

Номер патента: 946666

Опубликовано: 30.07.1982

Авторы: Татевосян, Титов

МПК: B02C 19/18

Метки: измельчения, тонкого

...перегородки 8 установлены ео внутренних полостях электромагнитных катушек 4. Для усиления конструкции, исключения прогибания сетчатых перегородок б и 8, затрудняющегопроникновение обрабатываемого материала в периферийные области, и облег- .60чения условий прохождения материала,сетчатые перегородки б и 8 связаныобщей тягой 9, соединенной с приводом10 вертикальных колебаний таким образом, что обеспечивается подъем цент ров сетчатых перегородок б и 8 относительно их краев.При обесточенных катушках 4 предварительно намагниченные рабочие тела 7 под воздействием собственноговеса и сил остаточного магнетизма,притягиваются друг к другу, перекрывая отверстия в сетчатых перегородках б и 8 и препятствуя прохождениюматериала.Внутри приемного...

Номер патента: 945858

Опубликовано: 23.07.1982

Авторы: Бугаенко, Видинеев, Клюев, Титов

МПК: G06F 3/04

Метки: ввода, информации

...22, четвертый 23, пятый 24 и шестой 25. триггеры, первый 26,второй 27 и третий 28 дешифраторы.Цикл работы устройства состоит из1"тактов. В каждом 1-м такте триггер 22, управляемый блоком 13, выдаетимпульс, который запирает ключ 2 иподает на ПНВИ 6 вместо измеряемогосигнала заранее известный сигнал, пропускаемый ключом 4. По окончании этого импульса сигнал с триггера 22 через элемент ИЛИ 18 включает триггер 12,который вырабатывает импульс такта иинтегрирования эталонного напряжения.В остальных 1 "1 тактах работы происходит интегрирование измеряемого сиг"нала, пропускаемого через ключ 2, аключ 4 в этих тактах заперт,В начале каждого такта работы триггеры 23 и 24 сигналами с триггеров 11и 22 ставятся в исходное состояние(логическая "1 п...

Номер патента: 945700

Опубликовано: 23.07.1982

Авторы: Гамарис, Корзина, Марголина, Севрюкова, Суворов, Титов

МПК: G01M 3/04

Метки: течеискателя, щуп

...течеискателя состоит из корпуса 1,О в котором установлены вентилятор 2 и датчик 3, и на котором закреплена цилиндрическая камера 4 натекания. Коахсиально камере 4 натехання установлен кожух 5, образующий с ней кольцевую полость 6, связываемую с системой 7 продувки, снабженной вентилем 8.В стенке камеры натекания по ее . окружности выполнены дополнительные отверстия 9, оси которых расположены под углом х касательной к боковой поверхности камеры для обеспечения закручивания потока в сторону вращения вентилятора.Поиск течей с помощью щупа течеискателя осуществляется следующим образом.Производится настройка щупа течеис кателя, камера 4 натекания отсоединяезсся от корпуса 1, и с помощью расходомера определяется производительность...

Номер патента: 945650

Опубликовано: 23.07.1982

Авторы: Зайцев, Титов

МПК: G01B 11/26

Метки: объекта, смещений, угловых

...дифференцирования на дифференциальной цепочке 8 поступает в противофазе на сумматор 9и далее через элемент 10 задержки наинтегратор 6, где он суммируется симпульсом, поступившим через сумматор 9 и элемент 10 задержки непосредственно с Фотоприемника 3. бсливращения объекта не произошло за. этовремя, напряжение на интеграторе 6сохранится и будет пропорциональнымисходному углу засветки Фотоприемника 3. В противном случае величина напряжения на интеграторе 6 изменитсяна величину, пропорциональную изменению угла засветки фотоприемника 3,т.е. угла вращения объекта. Знак изменения этого напряженияувеличениеили уменьшение его) отражает напряжение вращательного движения исследуемого объекта,3 9456пульсов, делитель частоты и интегоатоо, и...

Номер патента: 944783

Опубликовано: 23.07.1982

Авторы: Горский, Титов

МПК: B22D 29/00

Метки: выбивки, опок, отливок

...корпуса и на верхней торцевой поверхности вибровозбудителя установлены ударные башмаки,а механизм прижима опок расположенна корпусе.е При этом механизм прижима выполнен в виде поворотных захватов, шарнирно связанных со штоком силовогоцилиндра посредством распорных рычагов, а ударные башмаки корпуса ивибровозбудителя расположены перие ийно,ф рЗЬНа чертеже представлено устройство, общий вид в разрезе. Выбивная решетка для выбивки отлив Ок иэ ОпОк содержит кОРпус 1 с 40верхней 2 и нижней 3 торцевыми поверхностями, колосниковое полотно 4,закрепленное в корпусе 1, механизмприжима формы, выполненный в видеповороти захватов 5 шарнирно связанныхсо штоком 6 силового цилиндра 7 посредством распорных рычагов8, инерционный вибровозбудитель...

Номер патента: 944715

Опубликовано: 23.07.1982

Авторы: Богомолов, Кузьменко, Мельниченко, Найденов, Паша, Сосновский, Титов, Тоткало, Чашников

МПК: B21D 41/02

Метки: деформирования, заготовок, трубчатых

...образуют наборной ручей, определяющий Форму утолщения,Инструмент 23 для развальцовкизаготовки 10 имеет индивидуальныйгидропривод 26 для сообщения емувращения вокруг собственной оси припомощи рейки 27 и шестерни 28,насаженной на хвостовик инструмента.С целью возможности регулировки положения оси инструмента 23 для развальцовки в соответствии с диаметром заготовки между узлом для утолщения и/или развальцовки 21 и суппортом 3 устанавливают регулировочную накладную плиту 29, т.е, регулируют расстояние Н (фиг.1) от осивращения инструмента до направляющих ЗО станины 1. Таким образом,узлу для утолщения и/или развальцовки 21 обеснечивают возможностьпродольного и поперечного смещений,его относительно заготовки, регулировки оси инструмента для...
