Регулятор давления

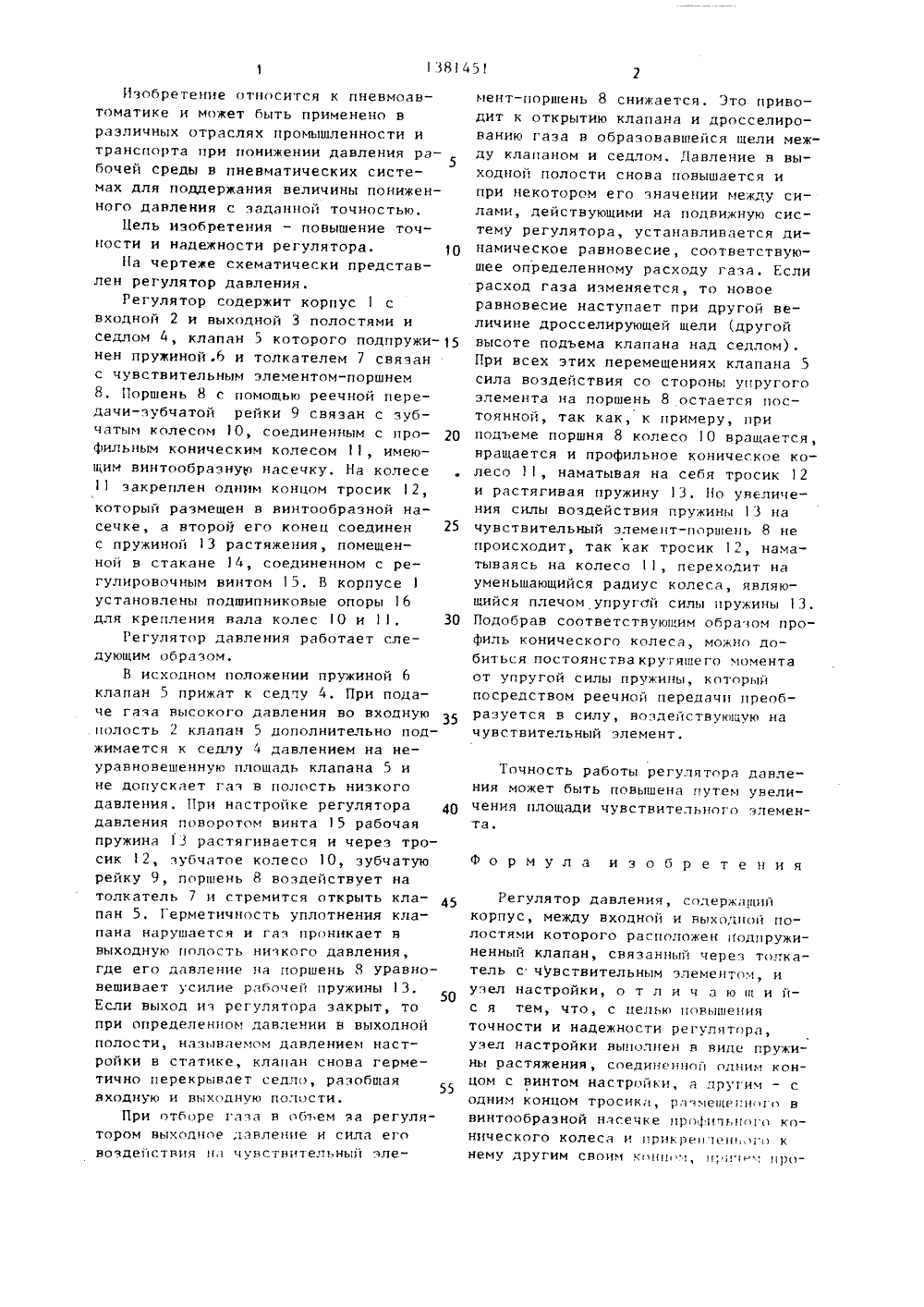

Изобретение относится к пневмоантоматике и может быть применено в различных отраслях промышленности и транспорта при понижении давления ра 5 бочей среды в пневматических систе 30 мах для поддержания величины пониженного давления с заданной точностью,Цель изобретения - повышение точности и надежности регулятора. 10На чертеже схематически представлен регулятор давления.Регулятор содержит корпус 1 с входной 2 и выходной 3 полостями и седлом 4, клапан 5 которого подпружи нен пружиной .6 и толкателем 7 связан с чувствительным элементом-поршнем 8. Поршень 8 с помощью реечной передачи-зубчатой рейки 9 связан с зубчатым колесом 10, соединенным с про фильцым коническим колесом 11, имеющим винтообразную цасечку, На колесе11 закреплен одним концом тросик 12, который размещен в винтообразной насечке, а второй его конец соединен 25 с пружиной 13 растяжения, помещенной в стакане 14, соединенном с регулировочным винтом 15. В корпусе 1 установлены подшипниконые опоры 16 для крепления вала колес 10 и 11.Регулятор давления работает следующим образом.В исходном положении пружиной 6 клапан 5 прижат к седлу 4, При подаче газа высокого давления во входную полость 2 клапан 5 дополнительно поджимается к седлу 4 давлением на неуравновешенную площадь клапана 5 и не допускает газ в полость низкого давления. При настройке регулятора 40 давления поворотом винта 15 рабочая пружина 13 растягивается и через тросик 12, зубчатое колесо 10, зубчатую рейку 9, поршень 8 воздействует на толкатель 7 и стремится открыть кла пан 5, Герметичность уплотнения клапана нарушается и газ проникает в выходную полость низкого давления,где его давление а поршень Я уравновешивает усилие рабочей пружины 3, Если выход из регулятора закрыт то при определенном давлении в выходной полости, называемом давлением настройки в статике, клапан снова герметично перекрывает седло, разобщая входную и выходную полости.При отборе газа н объем на регулятором выходное давление и сила его воздействия ца чувствительныи элемецт-поршень 8 снижается, Это приводит к открытию клапана и дросселиронанию газа в образовавшейся щели между клапаном и седлом. Павление н выходной полости снова повышается ипри некотором его значении между силами, действующими на подвижную систему регулятора, устанавливается динамическое равновесие, соответствующее определенному расходу газа. Еслирасход газа изменяется, то новоеравновесие наступает при другой величине дросселирующей щели (другойвысоте подъема клапана над сеЛлом).При всех этих перемещениях клапана 5сила воздействия со стороны упругогоэлемента на поршень 8 остается постоянной, так как, к примеру, приподъеме поршня 8 колесо 1 О вращается,нращается и профильное коническое колесо 11, наматывая на себя тросик 12и растягиная пружину 13. Но увеличения силы воздействия пружины 13 начувствительный элемецт-поршень 8 непроисходит, так как тросик 12, наматываясь на колесо 11, переходит науменьшающийся радиус колеса, являющийся плечом упругой силы пружины 13.Подобрав соответствующим образом профиль конического колеса, можно добиться постоянства крутящего моментаот упругой силы пружины, которыйпосредством реечной передачи преобразуется в силу, воздействующую начувствительный элемент,Точность работы регулятора данления может быть повышена путем увеличения площади чувствительного элемента.формула изобретенияРегулятор давления, содерж;Няий корпус, между входной и выходцои полостями которого расположен подпружиненный клапан, связанный через толка- тель с чувствительным элементом, и узел настройки, о т л и ч а ю ш и йс я тем, что, с целью повышения точности и надежности регулятора, узел настройки выполнен н виде пружины растяжения, соединенной одним концом с винтом настройки, а другил 1 - содним концом тросик, ра лещецц 1 го в винтообразной насечке профильно о конического колеса и црикрец ець,1 го к нему другим своим коцц 1, ц; кем цро1381451 соединенным реечной передачей с чувствительным элементом. Фильное коническое колесо установлено на одном валу с зубчатым колесом,Составитель Н.Гондаксазова Техред Л.Сердюкова Корректор А.Зимокосов Редактор Л.Пчолинская Заказ 183/42 Тирак 866 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, %-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
