Сохацкий

Номер патента: 1758710

Опубликовано: 30.08.1992

Авторы: Бермудес, Скуратов, Сохацкий

МПК: G01N 1/32, H01L 21/265

Метки: ионной, повреждаемости, профилей, создания

...(выступов) глубиной (высотой) 1 с наклонными образующими поверхностями, облучают заряженными частицами с проек 5 10 15 20 25 30 35 40 тивным пробегом Ври в даином материале, затем электрол итически осаждают на облученную поверхность слой материала, близкий по химическим свойствам к материалу образца, толщиной Л, где Ли, и электролитически утоняют полученный образец с двух сторон до плоскости наблюдения, находящейся от первоначальной поверхности на глубине Врхи.Г 1 ри этом в электронном микроскопе исследуются проекции профиля повреждения на плоскость наблюдения вблизи наклонных поверхностей.Таким образом. если величины" К Л и глубины расположения плоскости наблюдения выбраны в указанных пределах, то в проекции профиля на плоскость...

Номер патента: 1756400

Опубликовано: 23.08.1992

Авторы: Полищук, Сохацкий, Шуменко

МПК: D01D 5/08

Метки: нитей, полимера, расплава, формования

...узел, распо- душной смеси например, с помощью водоложенный в нйжней части вйутреннего воздушных форсунок), устанОвленной в цилиндра, . нижней части шахты.Однакоизвестнаяконструкциянеобес- . Выравниванию смеси по скорости вопечивает равномерной подачи водо-воз всем сечении кольцевого зазора служит душной смеси и размеров капель к перфорированная перегородка 9, отделяю- перфорированному участку по всему пери- щая полость с перфорированным участком мбтру на внутреннем цилиндре, что вызыва- от йолости кольцевого зазора. Таким обрает разную степень охлаждения нитей в зом подготовленная мелкодисперсная вопучке, а следовательно, они вытягиваются 25 до-воздушая смесь подается равномерно по разной толщины всему сечению кольцевого зазора в...

Номер патента: 1747155

Опубликовано: 15.07.1992

Авторы: Ванкевич, Колянковский, Кузо, Пашистый, Сохацкий

МПК: B02C 13/08

Метки: мельница, роторная

...из корпуса 1 с крышкой 2, бункером 3 и выгрузочным отверстием.4. Ротор 5 в виде чаши установлен на вертикальном пустотелом валу 6, который через ременную передачу 7 соединен с электродвигателем 8. К бункеру 3 на упругих 5 подвесках 9 подвешен ворошитель; выполненный в виде радиальных лопаток 10, соединенных дисками 11, На основании чаши закреплено сито 12. Принцип работы мель.- . ницы следующий. С помощью электродвига- .10, теля 8 и ременной передачи 7 приводятся вовращение вал 6 с ротором 5. Иэмельчаемый материал поступает из бункера 3 через ворошитель. внутрь мельницы, Под действием центробежных сил зерна материала отбра сываются к периферии ротора 5 и поднимаются вверх по крышке 2. Зерна материала двигаются по сложной траектории...

Номер патента: 1700118

Опубликовано: 23.12.1991

Авторы: Легеда, Сохацкий, Фисун

МПК: D04H 3/00

Метки: агрегат, нетканого, нитей, полимерных

...тем, что в агрегате для получения нетканых материалов, содержащем фильеру для формирования нитей, эжекторное устройство, гибкий газопроницаемый шланг с приводом, подсоединенный к выходному соплу эжекторного устройства и приемно-отводящую поверхность, выходное сопло зжекторного устройства выполнено из высокооолимерного диэлектрика, например полиэтилметакрилата, а гибкий газопроницаемый шланг соединен с втулкой. установленной соосно и с зазором относительно выходного сопла эжекторного устройства,На чертеже изображен агрегат для получения нетканого материала из полимерных нитей, общий вид,Агрегат содержит фильеру 1, эжекторноеустройство 2, выходное сопле 3, выполненное из высокополимерного диэлектрика, например полиэтилметакрилата,...

Номер патента: 1675417

Опубликовано: 07.09.1991

Авторы: Белозеров, Матюшев, Сохацкий, Шуменко

МПК: D01D 5/08

Метки: нитей, полимера, расплава, формирования

...отражающих пластин с двух сторон зазора между цилиндрами со смещением относительно друг друга с наклоном вниз.з. п, ф-лы, 1 ил. Сформованные струйки расплава полимера в фильере 1 проходят в цилиндре 2 и поступают в газодинамическое устройство, под действием которого вытягиваются нити. В шахте на вытянутые нити воздействуют водовоздушной смесью, которая выходит через отверстия перфорации 7 вставки, установленной на внутреннем цилиндре, в результате чего нити охлаждаются. Водовоз- душная смесь подводится по кольцевому зазору, образованному цилиндрами 2 и 6 от форсунок 3. Смесь в кольцевом зазоре, ударяясь об отражатели, распределяется равномерно по нему и вместе с тем измельчаются водяные капли, что способствует дополнительному...

Номер патента: 1659692

Опубликовано: 30.06.1991

Авторы: Кузо, Пашистый, Романуха, Сохацкий

МПК: F27B 7/22

Метки: вращающейся, нагрузок, опорный, печи, ролик

...ось 2.,Затем ввинчивают кронштейн 9 во втулку 10 и подают тем самым кулачками 11 влево. Перемещаясь по наклонным пазам втулки 10, кулачки 11 одновременно двигаются в радиальном направлении, обеспечивая фиксацию кронштейна 9 по центру сечения, расположенного в месте крепления барабана ролика 1. Установив устройство 8 на другом конце кронштейна 9, заканчивают подготовительную работу, В процессе работы печи определяют по устройству 8 амплитуду изменения деформации 5 оси 2, При этом д = (фиг,1),А - БИмея значение жесткости С оси 2 ролика 1, находят нагрузку на опорный ролик 1. В устройстве измеряют полную деформацию д оси опорного ролика путем сравнения величин смещения сечений оси, находящихся в плоскости опирания барабана на ось ролика, и...

Номер патента: 1647631

Опубликовано: 07.05.1991

Авторы: Дидык, Калюжный, Коваленко, Куц, Сохацкий

МПК: G11B 5/455, G11B 5/62

Метки: визуализации, магнитных, сигналограмм

...магнитные поля рассеяния магнитной сигналограммы, в.результате чего доменная структура м.о.пленки перестраивается в соответствиисо структурой намагниченности сигналограммы. Эта доменная структура визуализируется по эффекту Фарадея спомощью поляризатора-анализатора 9,преобразующего изменение поляризацииотраженного от полупрозрачного зеркала 3 после двойного прохождения м.о.пленки 5 луча в изменение интенсивности. С помощью окуляра 10 изображение может наблюдаться визуально либорегистрироваться фотоприемным устройством (Фотопластинка, ТБ камера).Узел 8 приводит м,о. пленку в колебательное движение в плоскости, па- .раллельной поверхности магнитнойсигналограммы (при этом сигналограмма остается неподвижной и сохраняется плотный контакт...

Номер патента: 1645318

Опубликовано: 30.04.1991

Автор: Сохацкий

МПК: D04H 3/00

Метки: непрерывно, нетканого, нитей, формующихся

...создания разрежения под пластиной 7 и засасываются через отверстия в пластине.Эги сруп воздействуют на лучокнитей и отсдывдют увлекаемый ими сопутствующий поток и исключант возможность ео отражения в обратном напрднлении. Сдми нити не увлекаютсяструями, созданными за счет разрежения, тдк как они намного слабее воэдействуюз ид них чем струи сжатогогаза в гдзодинамических устройствах.Скорость струй сжатого газа равНяется 250 и/с и более, а скорость отсасывдемьм струй не более 50 м/с.Сформированные вытянутые нитипосле газодинамического устройствардсклддывдн тся в холст 5 на приемномтрднспорте 6,Дзипу сопроводительной шахты изменян 1 т нд высоте, равной 2 и 2,5 м,Скор. сть гд оных струй, созданных эасчет рдчрежения под пластиной, изменят...

Номер патента: 1624079

Опубликовано: 30.01.1991

Авторы: Колодяжный, Легеда, Немокаев, Сохацкий, Фисун, Шевченко

МПК: D04H 3/00

Метки: нетканого

...А 110Таблица 1 ной поверхности искорости рормования нитей в 7. 20 2 6,8 9,822,73434 1101517,42134 25 Пучки не перекрывались Пучки перекрывались у поверхности на расстоя нии не менее0,01 м Неравномерность по прочФормула изобретения 40 ности матсри 1 О - 257. 45 кладывания пучков нитей на приемной поверхности регулировалась числом оборотов приводного механизма привода.Режим получения холста приведен в табл. 1.В табл. 2 приведены результаты влияния перекрытия пучков у приемной поверхности на неравномерность прочности материала, измеряемой при разрыве 50 мм полоски. Отноыение скорости Неравномерность раскладывания пуч- ормируемога хол ков нитей на прием- ста по массе в 7. Таблица 2 30 Из табл. 1 и 2 видно, что при скорости раскладывания...

Номер патента: 1622242

Опубликовано: 23.01.1991

Авторы: Мелков, Сохацкий, Ширяев

МПК: B21B 39/00, B65G 47/52, B65G 63/00 ...

Метки: перегрузки, штучных

...могут быть установлены ролики 12 с автономным приводом 13,Устройство для перегрузки работает следующим образом,В исходном положении на верхнюю поверхность тележки 1 подается заготовка 8, После чего тележка приводом 4 перемещается в одно из крайних положений (вправо или влево) в зависимости от наличия свободных позиций на приемных столах 5 технологического оборудования. При перемещении тележки 1 с заготовкой 8 последняя нажимает на отсекающий упор 7 и утапливает его. После прохождения заготовки, что соответствует крайнему положению тележки 1, рычаги толкателя 10 поворачиваются под действием силы тяжести относительно оси 9, После выхода тележки из зоны расположения стола 6, во время этого движения, рычаги толкателей 10 утапливаются, а...

Номер патента: 1611972

Опубликовано: 07.12.1990

Авторы: Бабченко, Вовнюк, Савега, Сохацкий, Тарасов, Татарчук, Хмара, Чоповой, Юзькив, Ягодзинская

МПК: C22C 37/08

Метки: чугун

...в жидком расплаве азота в нитриды, что повышает пластические свойства чугуна. При содержании менее 0,05 мас.7 титан не оказывает су 55 щественного влияния на свойства сплава, При наличии титана более О, Змас./ наблюдается появление карбидов титана, выделение которых отмечено на границах дендритов аустенита, чтоприводит к падению динамической прочности сплава.Ванадий в предлагаемом интервалеконцентраций является модифицирующими легирующим элементом, измельчающиммикроструктуру и образующим высокотвердые специальные карбиды, что приводит к высокой абразивостойкостичугуна. При содержании ванадия менее0,05 мас.7 не наблюдается описанногоэффекта в высокохромистом чугуне.При содержании ванадия более 2 мас./происходит увеличение...

Номер патента: 1611971

Опубликовано: 07.12.1990

Авторы: Бабченко, Заблоцкий, Назарец, Савега, Снаговский, Сохацкий, Татарчук, Хмара, Чоповой

МПК: C22C 37/06

Метки: чугун

...0,05- 0,25 мас.7. вводится для ум.ньшения критического содержания хрома, увеличения дисперсности эвтектики, что увеличивает ударостойкость отливок. При содержании ванадия в сплаве менее 0,05% нет модифицирующего эффекта, более 0,25 мас,% ванадия не приводит к увеличению модифицирующего эффекта для данного с тлава и для этого типа отливок: - .кано.пьчески нецелесообразнаа.Титан присаживается г интервала кснцентрацнй ОО О.,5 ас,.:ля .: еличения дисперсности эвтектюи акай составляющей и павьеце; я ьпп;ратвер - дости карбицав. чта повышает абразивастайкасть, При содержании титана менее 0.0 мас.% не повышается микротвердость карбидов, а прн содержачии титана более 0,25 мас,% наблдпается повышенное образование плен ТьО , понижающих...

Номер патента: 1599089

Опубликовано: 15.10.1990

Авторы: Сохацкий, Третьяков, Хвостенков

МПК: B02C 17/20

Метки: мелющее, тело

...з зависят от поверхностного натяжения расплава металлав момент охлаждения и объема расплава в кокиле,В таблице приведены характерныеразмеры и соотношения мелющего телаи кокиля в зависимости от количествазаливаемого в кокиль расплава.Приведенные в таблице соотношения характерных размеров мелющих тел находятся в определенных пределах: х/ г, = 1,6-2,4; гз/г, = Оф 2-Оф 5 ф б/Ь =- 0,39-0,47, что обусловлено поверхностным натяжением расплава металла и степенью заполнения расплавом объема полусферической полости кокиля, Величина г определяется разме 1ром полусферы кокиля, равным д и равна г, = 0,5 д . Отливки, полученные при Ч р = 0,9 Ч , имеют максимальные размеры и объем (фиг. 1 и фиг.4), Отливки, полученные при Ч р = 0,1 Ч, имеют...

Номер патента: 1579738

Опубликовано: 23.07.1990

Авторы: Кепина, Сохацкий, Ширяев

МПК: B24B 21/00

Метки: ленточного, шлифования

...натяжной 1 и направляющий 2 и 3 ролики. Шпифовальная лента 4 посредством привода 5 поступательного перемещения на тяжного ролика приводится в рабочеесостояние. На кронштейне 6 натяжного , 1 ролика шарнирно размещен рычаг 7 несущий колодки. Одна колодка 8 жестко закреплена на рычаге и может быть введена в контакт с цилиндрической по- -2 н верхностью натяжного ролика. Колодки ,9 и 10 посредством серьги 11 шарнирно установлены на конце рычага 7. Каждая иэ. колодок 9 и 10 может быть введена в контакт с цилиндрической по верхностью соответственно направляющих роликов 2 и 3. Работа устройства осуществляется следующим образом.Шпифовальная лента посредством привода 12 приводится во вращательное перемещение и вводится в контакт с...

Номер патента: 1571096

Опубликовано: 15.06.1990

Авторы: Бабченко, Белай, Савега, Снаговский, Сохацкий, Тарасов, Татарчук, Хмара, Чоповой, Шатов

МПК: C22C 37/06

Метки: чугун

...СеО), которыеявляются дополнительными центрамикристаллизации, а также, адсорбируясь на гранях растущих кристаллов,препятствует их росту и увеличиваетпереохлаждение, что дает возможностьобразованию большего числа зародышей.Это приводит к значительному измельчению микроструктуры сплава и повышению прочностных свойств и соответственно ударостойкости, Кроме этого,ввод церия позволяет получить высокую микротвердость феррита, что приводит к повышению абразивостойкостисплава. При содержании в-рия менее0,015 эффект модифицирования незначителен. Ввод церия совместно с другими необходимыми модификаторами более 0,035 нецелесообразен как сэкономических соображений, так и подостигаемому результату: при незначительном увеличении...

Номер патента: 1567688

Опубликовано: 30.05.1990

Авторы: Легеда, Немокаев, Сенин, Сохацкий, Чередниченко, Шевченко

МПК: D04H 3/10

Метки: нетканого, полимера, расплавов

...кг/м Неравномерность массы Разрывнаянагрузкаполоскишириной50 мм, кг Неравномерностмассы Разрывнаянагрузкаполоскишириной50 мм, кг материала,Ематернала, 7 20 23 3945 0,5 0,6 хождении холста в иглопробивной машине не подлипает,При иглопрокалывании нити верхнего слоя, захваченные зазубринами,проходят (протягиваются) через замасленные слои, эамасливаются сами иэамасливают рядом находящиеся нити.Наносится замасливатель и на иглы,Иглы, выходя из холста, имеют небольшую пленочку на поверхности, ноее достаточно, чтобы протянуть нитичерез верхние слои холста без разрыва. Это объясняется тем, что верхниеслои еще незначительно уплотнены итрение о нити не вызывает их разрыва.1 При движении игл и захваченныхими нитей в глубь холста...

Номер патента: 1557216

Опубликовано: 15.04.1990

Авторы: Белозеров, Легеда, Немокаев, Полищук, Сенин, Сохацкий

МПК: D04H 3/00

Метки: волокнистых, полимера, расплавов

...приемной поверхности газодинамическими устройствами, сообщая им качательные синхронные движения; пучки нитей, рас положенные первыми по ходу движения приемной поверхности, раскладывают в плоскости, проходящей под углом к приемной поверхности в пределахт 50 80На фиг. 1 изображена технологицеская схема предложенного способа полунистого материала; на Саема раскладки пучков нитей1557216 КоэФФициент анизотропии материала Поверхностная плотность материала, гlм по предлагаемому, при углах раскладки, град по известному способу75 85 Процесс Формирования холста неустойчив, идет сдув нитейс приемной поверхности 1:0,68 1:0,91:0,921:0,92 1 0,7 350 1:0,72 1:0,74 10,76 1:0,71 550 приемной поверхности, то отдельныенити сдуваются и ориентируются в...

Номер патента: 1546525

Опубликовано: 28.02.1990

Авторы: Колодяжный, Немокаев, Першина, Сохацкий

МПК: D01G 25/00, D04H 3/10

Метки: нетканого, нитей, полимерных

...Формирова - ния холста и его скрепление. Количество глицерина, вносимое в холст, поддерживается в пределах 0,1-5 Е от массы Формируемого холста.П р и м е р. Осуществляют Формование нитей 1 из расплава полипропилена с помощью газодинамическихустройств 2, Затем из нитей форм ют холст 3 на приемном транспорт заданной массы 1 м , равной 0,4 - 0,6 кг/м , СФормированный холст скреп1546525 Вносимыйв хол ст глицерин,ХОтноситель 0,05 0,1 0,2 0,5 .1,5 3 4 5 6 ная проч, ность ма, териала шир, 50 мм, кг/м 500 900 900 1100 1000 1000 960 950 800 ляют иглопрокалыванием на иглопробивыой машине 5. В процессе формирования холста на нити после газодинамических устройств с помощью форсунок 6наносят водный раствор глицерина ссодержанием последнего в...

Номер патента: 1490186

Опубликовано: 30.06.1989

Авторы: Белозеров, Бистерис, Ионева, Силкин, Сохацкий, Фисун, Эглий

МПК: D04H 3/00

Метки: нетканого, полимера, расплава

...ИЗ РАСПЛАВА 11 ОЛИМЕРЛ ериала путем обеспеченияго распределения нитей по аца технологическая сх ия нетканого материала,рмирладыцомх фаениюти.дкайств лению перемещения прием- асти, 2 цл. отоком, обеспечиваяле выхода из дутьевых пучки нитей укладывают ца оверхцость 4, которая соатно поступательное пеотцошенпю к направлению устройства, Ч приемной1490186 Наарабвениа укяасуни у луна ниже щхмннод фхоюе ммЮада) ФПоайенуя цкюайгиРф . Ьуюа нитеи аВтиияга Фрюеюаости Составитель А.Блехман едактор О.Спесивых Техред Л.Сердюкова Корректор Н.КорольЗаказ 3654/30 Тираж 41ВНИИПИ Государственного комите113035, Москва Подписноепо изобретениям и открытиям при ГКНТ СС-35, Раушская наб., д. 4/5 ина, 10 Производственно-издательский комбинат "Патент", г....

Номер патента: 1476145

Опубликовано: 30.04.1989

Авторы: Зимарев, Сохацкий, Хансиваров

МПК: E21D 20/00

Метки: забоя, кровли, очистного, упрочнения

...общий вид; на фиг.2 - сечение А-А нафиг.1,Технология способа упрочнениякровли очистного забоя заключается вследующем, 15Со стороны прилегающих выработок1 с опережением линии очистного забоя 2 на 50-60 м (для исключениявлияния опорного давления впереди лавы и разрушения скважин) в непосредственной кровле 3 на расстоянии 0,2 мот пласта бурят горизонтальные скважины 4 длиной 20-40 м под углом 15 о30 навстречу к линии очистного забоя. Скважины имеют диаметр 42 мм 25и располагаются параллельно друг дру -гу на расстоянии 0,5-2,0 м. Для бурения скважин используют электробурЭБГП - 1, установленный на опорной раме. 30В каждую пару пробуренных смежныхскважин 4 вводят отрезок каната 5диаметром 22 мм на всю длину скважинтаким образом, чтобы концы...

Номер патента: 1399164

Опубликовано: 30.05.1988

Авторы: Белозеров, Лейтланд, Майер, Марюшин, Сохацкий, Табаков, Шевченко

МПК: B29C 65/18

Метки: полимерных, сварки

...Кроме того, рама снабжена цоддерживзкшими лапами 9 и скобой 1 О.Подготовка устройства к работе заключается в разогреве роликадо требуемой температуры. Ус,ройство устанавливают на поддерживакццсе лапы с 1 и ролик оказывается принсдцягым. После этсго зажигсют горелки 7 и шсредством вентилей 6 устзнавливзк)т небходцмую интенсивность 25 их горения,1 ля равцсмсрц)гс) нагрева всей рзбсчей цовс рхости ро,сика его вр;щзк)т посредством маховика 2.В црсцессс;зботы устройсгвз ролик црокатывзюто улсжецным ннахлссз кромкам лент, его вьст) цы разо ревзют материал 30 верх.сгс слоя и прижимаот его к циж нему. В рс зуд ьтз 1 е полосы скреп. як гся хеждх ссэсй цо цирине. равной цирине 2рабсшей поверхности, в точках контакта выступов ролика с материалом....

Номер патента: 1108356

Опубликовано: 15.08.1984

Авторы: Белозеров, Гаркуша, Пантроп, Сохацкий, Фисун

МПК: G01N 33/36

Метки: нитей, однородных, ориентации, синтетических, холстах

...необъективности оценки ориецтации. Дпя получения данных об ориентации нитей на площади,образца в несколько десятков . квадратных сантиметров необходимо выполнить большое количество микрофотографий и затратить много времени на подсчет, поэтому определение ориентации существующим способом является очень трудоемким процессом .35Цель изобретения - повышение точности определения ориентации нитей в холсте и производительности труда,Поставленная цель достигается тем, что для определения ориентациисинтетических нитей в однородныххолстах, полученных аэродинамическимспособом с поверхностной плотностьюдо 100 г/м, осуществляют фотографирование образца и по фотоснимкам определяют ориентацию нитей в холсте,прИ этом фотографирование ведут...

Номер патента: 1105523

Опубликовано: 30.07.1984

Авторы: Белозеров, Болтивец, Матюшев, Сенской, Сохацкий, Шевченко

МПК: D04H 3/00

Метки: волокнистых

...из-за присущей материалу неравномерности упругие силы, действующие вдоль кромок, тоже неодинаковы, а следовательно, кромки разворачиваются неодинаково. Это приводит к тому, что после окончательного скрепления холста кромка оказывается не только неровной, но и имеет разную поверхностную плотность и ее необходимо выравнивать путем подрезки, при этом качество материала невысокое, большое количество отходов.30Цель изобретения - повышение качества материала при уменьшении количества отходовПоставленная,что согласно сполокнистых материформируют холствергают его преднию, подгибают кчательно скреплякромок и окончатхолста ведут приковом натяженииленного холста и цель достигается тем,собу изготовления во 35алов, при которомиз пучков...

Номер патента: 968352

Опубликовано: 23.10.1982

Авторы: Гусев, Миклин, Репин, Саврасов, Сохацкий, Фисенко

МПК: E21B 43/114

Метки: перфоратор

...в ней рабочим ступенчатым поршнем 13, гайкой 14 и шайбой 15, 5 запрессованной в гайку 14. Полости б, 9, 12 и 10 гидравлически связаны между собой каналами 1 б и 17, В нижней части корпуса выполнена компенсационная камера 18, которая эаполне на воздухом при атмосферном давлении и связана гидрайлически с горизонтальными полостями 9, 10 и 12 через канал 19, выполненный в корпусе, и штуцер 20, закрепленный в корпусе 15 гайкой 21. Нижняя часть камеры 18 имеет заглушку 22.Перфоратор работает следующим образом.Перфоратор приводится в исходное состояние, псказанное на рис. 1, для чего подпсршневое пространство полости 5 и полость б заполняются маслом, а поршни 7, 8, 11, 13 и шайба 15 устанавливаются в исходное по лсхение. В поршень 7...

Номер патента: 861433

Опубликовано: 07.09.1981

Авторы: Белозеров, Калинин, Сохацкий

МПК: D04H 3/00

Метки: 25-10, более, волокнистых, нитей, полимеров, расплава, сечением

...к . схема реализации способа получения кита, струк расплава обрываются иФ Воломиистого материала из вторич- .включениях, что приводит к варуйеиМе - Мекиожняеров, содеряааих инородные ,процесса получения волокнисторе.ж включенияИз расплава вторичного полимера в устройстве 1 Формуют струйки полимера 2, которые обдуваются газо- вым потоком в гаэодинамическом устройстве 3, под воздействием которого вытягиваются нити. На участке.от5 места Формования струек расплава до места установки гаэодинамнческого устройства нити должны вытянуться до требуемого сечения и охладиться.Вытянутые нити при помОщи уст- р ройства 4 укладываются в холст 5 на движущейся перфорированной поверхности б. В дальнейшем холст скрепля-ют в устройстве 7, после чего...

Номер патента: 821579

Опубликовано: 15.04.1981

Авторы: Белозеров, Калинин, Легеда, Сохацкий, Фисун

МПК: D04H 3/00

Метки: нетканогоматериала

...подвижным кожухом 4 с приводом 5, и приемно-транспортирующую поверхность 7.Работа устройства осуществляется следующим образом.Сформованный пучок нитей 6, проходя через эжектор 1, вытягивается и транс 1 о портируется по гибкому газопроницаемомушлангу 3. Конец гибкого шланга приводится в движение через подвижный кожух 4 приводом 5, и пучок нитей раскладывается в холст на приемно-транспортирующей поверхности 7.15Вследствие того, что проходное сечениегибкого шланга выполнено большим проходного сечения выходного сопла эжектора, а сам шланг - газопроницаемым, то скорость газового потока, выходящего из эжектора, снижается, и часть газового потока через поры шланга отводится наружу. Величину отвода количества газового потока через гибкий шланг...

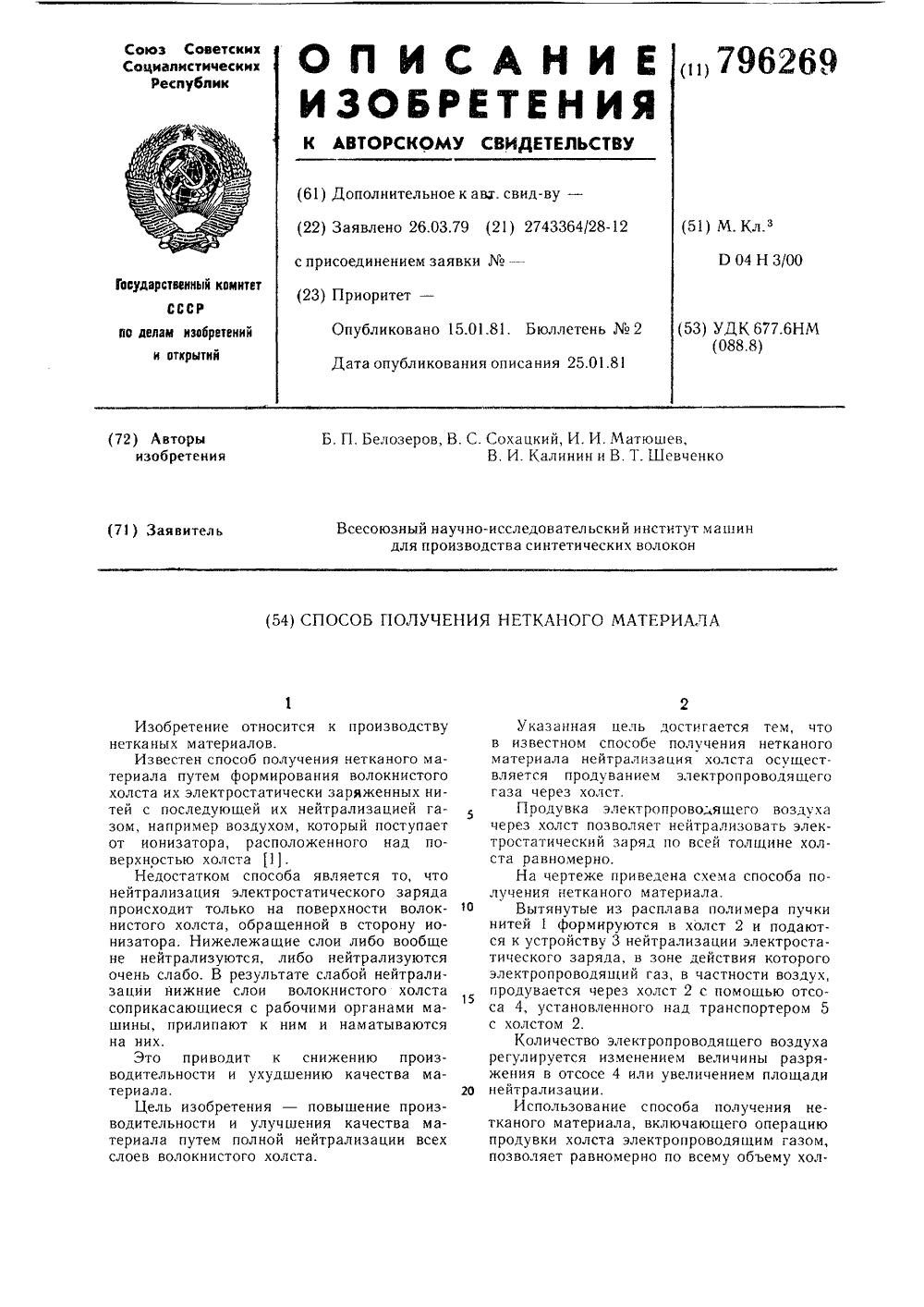

Номер патента: 796269

Опубликовано: 15.01.1981

Авторы: Белозеров, Калинин, Матюшев, Сохацкий, Шевченко

МПК: D04H 3/00

Метки: мате-риала, нетканого

...полной нейтрализации всех слоев волокнистого холста. Указанная цель достигается тем, чтов известном способе получения нетканого материала нейтрализация холста осуществляется продуванием электропроводящего газа через холст.Продувка электропрово ящего воздухачерез холст позволяет нейтрализовать электростатический заряд по всей толщине холста равномерно.На чертеже приведена схема способа получения нетканого материала.10 Вытянутые из расплава полимера пучкинитей 1 формируются в холст 2 и подаются к устройству 3 нейтрализации электростатического заряда, в зоне действия которого электропроводящий газ, в частности воздух, продувается через холст 2 с помощью отсоса 4, установленного над транспортером 5 с холстом 2.Количество электропроводящего...

Номер патента: 753513

Опубликовано: 07.08.1980

Авторы: Гапонов, Дорофеев, Корец, Подольский, Сохацкий, Хмельницкий, Циркович, Чернышов, Юрьева

МПК: B21B 39/22

Метки: кантователь, линии, профилей, прямоугольных

...все граниставятся на неподвижную щеку 3 и ролик 8 подвижной щеки.,Возможен вариант кантования квадратов (это относится к квадратамбольших размеров) в проеме кантователя на прсвисших цепях, Для этогосообщают при помощи привода звездочек 13 перемещение цепи и устанавливают для обработки грани на регулируемую подставку 23. Формула изобретения ка 3 жестко смонтирована на раме, щекаа 4-подвижн а. Щек а 3 сн абжен а подставкой 5 и регулируемой по высотеопорой б, Щека . 4 снабжена регулируемой по высоте подставкой 7,на которой установлен ролик 8.Обе щеки снабжены зажимнымигубками 9, Щека 4 катками 10 установлена в направляющих рамы и соединенас силовыми цилиндрами 11 ее перемещения. Кантователь имеет несколько бес"конечных цепных передач 12 по...

Номер патента: 735856

Опубликовано: 25.05.1980

Авторы: Дорофеев, Мелков, Сохацкий

МПК: F16H 7/12

Метки: натяжения, ремней

...5 ги, на концах которых расположены оси нажимных роликов, причем рычаги могут перемещать. ся в плоскости натяжения с последующей их фиксацией, и винтовой механизм натяжения, воздействующий на корпус 21. тяжения.Это достигается тем, что ось установленав корпусе с возможностью поворота и угловойфиксации, выполнена коленчатой, а на каждомколене размещены ролики,На фиг. 1 изображено устройство для натження ремней; на фиг, 2 дан разрез А-А нафиг. 1,Устройство для натяжения ремней содержитролики 1 и 2, расположенные на каждом колене коленчатой оси 3. Ось 3 установлена в корпусе 4 с возможностью поворота и угловойфиксации, Корпус 4 перемешается в направляющих 5 с помощью винтового механизма 6натяжения, тем самым осуществляя натяжениеремней 7....

Номер патента: 668988

Опубликовано: 25.06.1979

Авторы: Белозеров, Калинин, Попружный, Сохацкий

МПК: D04H 3/00

Метки: вытягивания, нитей, пучка, эжектор

...поверхность сопла две ввода пучка нитей имеет не менее трех продольных пазов, расположенных равномерно по-окружности сопла параллельно его оси, причем продольные пазы на выходе сопла переходят в прорези. На фиг.1 схематически изображенпредлохенн.й эхектор; на Фиг. 2 -то же, поперечный .разрезЭхектор имеет корпус 1 с радиально - кольцевым каналом 2 для подводасжатого газа от газораспределительнойкамеры 3. В корпусе 1 крепится сопло4 для ввода пучка нитей, имеющее навнутренней поверхности продольные пазы 5, переходящие на выходе сопла впрорези. Сопло 4 концентрично входитв камеру смешения б,Эхектор работает следующим образом,Сжатый газ из газораспределительнойкамеры 3 по радиалвно - кольцевомуканалу 2 подводится в камеру...
