Номер патента: 1697191

Опубликовано: 07.12.1991

Авторы: Белянин, Дукштау, Пинский, Тиняков, Хренов

МПК: H02K 1/24

Метки: гидрогенератора, полюсами, ротор, явновыраженными

...полюсов, причем суммарная радиальная ширина допалнительнога ОбОда и полюса меньше ра диальной ширины просвета между статорам и основным ободом на вел лчину воздушного зазора,Нэ чертеже изображена активная Зона гидрогенерэтара, вид па аси вращения.В гидрагенерэтаре внешняя часть 1 обода снаГжена на внутренней стороне Тобразными хвасгамл 2, расклиненными парными встречными клиньями 3 в пазах 4 внутренней части 5 обода, Количество пазов б, имеющих, в частности, форму ласточкина хвоста, выполненных на внешней стороне внешней части 1 обода и предназначенных для крепления полюсов 7 с хвостами 8, отличается от количества пазов 4 на внутренней части 5 обода, причем отношение этих количеств полюсов может быть самым раз. личным. По...

Номер патента: 1681160

Опубликовано: 30.09.1991

Авторы: Пинский, Яновский

МПК: F27D 9/00

Метки: вращающейся, корпуса, печи, тепла, утилизации

...пластины 10 и теплоизоляции, например асбеста, выполненной в виде полосы 11 с козырьком 12.Каждая теплоизолирующая пластиназакреплена на оси 13, установленной с возможностью поворста ва вулках 14, запрессованных в кронштейнах 15, расположенных по торцам каждой полуобслочки.Пластины 10 расголожены таким образом, что когда они повернуты своей тепло 5 10 15 20 25 30 35 котором с одной стороны от поршня 24 установлена пружина 25, а с другой - змеевик 26, соединенный трубопроводом 27 с теплообменником, Шток 28 цилиндра 23 соединен с рычагом 22 при помощи пальца 29, расположенного в пазу 30, выполненном в рычаге 22, Цилиндр заполнен агентом,работающим при 70 - 80 С, например этиловым спиртом,Устройство для утилизации тепла корпуса вращающейся...

Номер патента: 1677784

Опубликовано: 15.09.1991

Авторы: Белянин, Дукштау, Пинский, Хренов

МПК: H02K 1/24

Метки: гидрогенератора, ротор

...комплект полюсов на5 другой, При этом местоположение и количество магнитных вставок 11 также меняются,Технико-экономическая эффективностьизобретения заключается в следующем. Появляется гидрогенератор, конструкция ко 10 торого позволяет перейти от одноймощности и частоты вращения при работепервой очереди ГЭС к другой мощности ичастоте вращения при работе второй очереди ГЭС с сохранением всех узлов генерато 15 ра за исключением обмотки статора иполюса, Турбина также сохраняется.Отпадает необходимость в замене гидрогенератора или турбины, что исключаетдемонтаж и повторный монтаж гидроагрега 20 та, т.е. ускоряется пуск агрегата на новуючастоту вращения и повышенную мощность.Формула изобретенияРотор гидрогенератора, содержащийявнополюсные...

Номер патента: 1673055

Опубликовано: 30.08.1991

Авторы: Гинзбург, Дадамухамедов, Душков, Пинский

МПК: A61B 6/00

Метки: всасывания, диагностики, кишечного, нарушенного, синдрома

...р и м е р 2 Больная Ф 20 пт Припоступлении жа обы на боли в подпопатоной области, повышение температуры, похудание, кашель с выделениегл мокроты,боли и правом подреберье, тошноту и боли,усиливающиеся после приехала жирной пищи, Иэ анамнеза: 1,5 года наза, перенеслаинфекционный сепа 1 иг. Обьектионо: припальпации отмечат,я болезненность в правом подреберье. Симптомы Ортнера и Френикус-симптом положительны. Печеньвыступает иэ-под края реберной дуги на 11,5 см, Клинический диагноз: инфи. ьтратионый туберкулез 1-2 сегмента обоих легких,Сопутствующий диагноз: хроницеский холецистогепатит.Пациент натощак, после опорожнениякишечника и мочевого пузыря, принял 30 млоливкового масла, содержащего 1-трио 1 З 1 леат-глицерин активностью 0,35 МБк....

Номер патента: 1671938

Опубликовано: 23.08.1991

Авторы: Башкин, Десятун, Дутиков, Луканин, Масляный, Пинский, Хачиян, Юданов

МПК: F02M 47/00

Метки: внутреннего, двигателя, сгорания, топливовпрыскивающая

...цилиндра 9, Кроме того, для снижения механического удара ступенчатого плунжера при перемещении его в нижнее положение под приводным цилиндром 8 выполнена выточ 26, являющаяся продолжением рабочей35 40 полости 1 О и сообщенная со сливной гидро- линией 3 выше уровня упорной поверхности 27.Топливовпрыскивэющэя система работает следующим образом,В исходном состоянии при отсутствии впрыскивания управляемый зэпорный элемент 18 закрыт, гидроуправляемый дифференциальный клапан 4 открыт, приводная полость 10 заполнена топливом, ступенчатый плунжер усилителя 7 давления под действием давления топлива находится в крайнем нижнем положении, а приводной цилиндр 8 - на упорной поверхности 27, надыгольная запорная камера 15 сообщена через каналы 24...

Номер патента: 1668698

Опубликовано: 07.08.1991

Авторы: Вейнгардт, Пинский, Соляков, Филиппов, Хаиров, Чернецов, Энтентеев

МПК: E21F 13/02

Метки: бункер-перегружатель

...от гидросистемы буксирующего средства 11, При работе горная масса поступает в секции 3 и 4 бункера и с помощью конвейера 12 перегружается в самоходный вагон 11. Гидроцилиндрами 5, 8 и 9 обеспечивается оптимальная загрузка по ширине и высоте вагона 11. 1 з.п. ф-лы, 3 ил. разгрузочнои консолью, которая состоит из двух шарнирно связанных частей 6 и 7, соединенных гидроцилиндрами 8, Часть 6 консоли соединена с ходовой тележкой 1 при помощи гидроцилиндра 9 и имеет шаровую опору 10 для соединения с буксирующим средством 11, Внутри секции 3 и 4 и частей 6 и 7 разгрузочной консоли смонтирован конвейер 12 с приводом и механизмом натяжения с возможностью его изгиба в горизонтальной плоскости при повороте секции 4 относительно секции 3...

Номер патента: 1659914

Опубликовано: 30.06.1991

Авторы: Кориневский, Пинский

МПК: G01R 29/10

Метки: pin-диодах, антенной, работоспособности, решетки, фазированной, фазовращателями

...фиг.2,б, участок 2), При этом на ри-диоде накапливается довольно значительный электрический заряд Ори, составляющий величину порядка десятков-сотен нэнокулон.Время переключения ри-диода иэ открытого состояния в закрытое определяется временем рассасывания накопленного заряда Ори. При выключении проверяемого ри-диода фазовращателя напряжение отрицательной полярности от блока 12 рассасывающего напряжения через первичную обмотку трансформатора 4 тока подается на соответствующий ри-диод (временная диаграмма О 2(т) на фиг.2,б, участки 1 и 3), обеспечивая ускоренное рассасывание заряда Ори. При этом по шине рассасывающего напряжения (первичной обмотке трансформатора 4 тока) от положительного электрода рп-диода к блоку рассасывающего...

Номер патента: 1648856

Опубликовано: 15.05.1991

Авторы: Васильев, Пинский, Эйст

МПК: B65G 23/18

Метки: вакуум-привод, конвейера, ленточного, промежуточный

...по ее продольной оси. Рабочиеветви тяговой 1 и грузонесуцей 3 лентопираются на желобчатые роликоопоры6, чем обеспечивается силовой контакт 30между их поверхностями. Холостая ветвь.грузонесуцей ленты опирается на роликоопоры 7. Оси роликоопор 6 и 7 закреплены в опорных конструкциях конвейера. В кольцевом пазу 5, в начале 35и конце участка силового контактагрузонесуцей и тяговой лент, установлены трубчатые наконечники 8, выполненные из низкофрикционного материала,например фторопласта, и имеющие поперечное сечение, соответствующее поперечному сечению продольного канала,образованного кольцевым пазом 5, перекрытым грузонесуцей лентой 3. Наконечники 8 посредством гибких шлангов 459, закрепленных в опорных кронштейнах10, сообцены с...

Номер патента: 1636580

Опубликовано: 23.03.1991

Автор: Пинский

МПК: F02D 41/00

Метки: внутреннего, двигателем, сгорания

...приотключении каждого цилиндра, котороесоответствует доле нагрузки двигателя, приходящейся на каждый отключаемый цилиндр в отдельности. Эти изменения записываются вторым блоком 9запоминания по сигналам с блока 8 отключения цилиндров, Одновременно поэтим же сигналам блок 12 суммированиясуммирует изменения выходного сигналарегулятора 1, поступающие на второйвход блока 12 с выхода первого блока6 сравнения. Значение полученной суммы делится на число отключаемых цилиндров в блоке 13 деления, что определяет среднее значение изменений выходного сигнала регулятора, за циклотключения, Во втором блоке 10 сравнения при поступлении с блока 8 сигнала о завершении цикла отключенияцилинцров определяются разности междусредним значением изменений...

Номер патента: 1609924

Опубликовано: 30.11.1990

Авторы: Олейник, Пинский

МПК: E04G 23/08

Метки: разрушения, хрупких

...ржет быть использовано при разрушении бетонных материалов.Цель изобретения - улучшение условий труда и расширение диапазона использован 11 я,На чертеже показана скважина в разруц 1 аемом материалеВ пробуренную скважину 1 вставляется трубчатый стержень 2, заглушенный с однОго конца, заполняют его замороженной жидкостью 3, а. скважину 1 заливают разрушающей смесью 4 из расширяющегося вещества и воды.Вставлять стержень можно до залива смеси или после, толщина стенки трубки должна быть не менее 2 5 мм, что обеспечивает восприятие возможных сжимающих у 1 силий на стЕнки. Наружный диаметр стержня должен быть не более половины диаьетра скважины, В процессе гидратации сдеси выделяется значительное количество тепла, которое поглощаетсяпри таянии...

Номер патента: 1597629

Опубликовано: 07.10.1990

Авторы: Данилов, Пинский, Юсупбеков

МПК: G01L 11/00, G01L 9/08

Метки: давления, пьезоэлектрический

...1 и 2 предохраняют активную зону пьезоэлектрического резонатора от попадания на нее рабочейсреды, давление которой измеряатея.20(2) К=К +К1 а Выражение (1) принимает вид- + (К 1+К 1) Р и зм ф Соединение держателей 1 и 2 с 40 резонатором может быть произведенолюбым способом, обеспечивающим герметичность соединения, например путем приклеивания.В режиме тарировки, при отсутст вии измеряемого давления, блок 7управления последовательно задаетразличные значения тока от источника8 эталонного тока в соленоиде 9, Этовызывает изменения частоты пьезорезонатора 3 в соответствии с выраже- нием 55= Е +К,Р,К Ргде Р; - давление, создаваемое держателями 1 и 2, приклеенными к резонатору 3 на площади Я и сжимаемыми Выражение (1) справедливо,...

Номер патента: 1575017

Опубликовано: 30.06.1990

Автор: Пинский

МПК: F24F 7/02

Метки: воздухоочистителем, надплитным

...и электродвигатель 5 выключаются. Воздухоочиститель переходит в исходное состояние и полностью подготовлен к повторному включению.Включение плиты 1 без предварительного включения воздухоочистителя. Этот режим является резервным (дублирующим) и обеспечивает автоматическое включение воздухоочистителя после включения плиты 1, если его предварительное включение по каким-либо причинам не было произведено. После включения плиты 1 сигнал датчика 11 включает ключ 20 и электродвигатель 5.Включение воздухоочистителя без последующего по каким-либо причинам включения плиты 1. В этом случае автоматически предотвращается излишняя работа воздухоочистителя. После запуска воздухоочистителя при помощи выключателя 16 через установленное время (порядка...

Номер патента: 1574889

Опубликовано: 30.06.1990

Авторы: Вершина, Кухаренок, Пинский

МПК: F02M 61/00

Метки: дизеля, форсунка

...винта 5 и вутренней боковой поверхности корпуса 1 выполнены.продольные пазы 11. Упругая соба 6 размещена над регулировочным винтом 5 с возможностью взаимодействия сболтом 10 с концами, входящими в совмешенные пазы 11. Упругая скоба 6 может быть выполнена в виде плоской б-образной пружины.Форсунка работает следующим образом.Топливо под давлением пЬ каналу 2 подается в распылитель 7, При достижении в распылителе 7 давления, равного началь ому давлению впрыскивания, запорный элемент 8, преодолевая через штангу 3 усилие силовой пружины 4, поднимается. Происходит впрыскивание топлива в камеру сгорания дизеля. При прекращении подачи топлива в канал 2 давление в распылителе падает и запорный элемент 8 под действием усилия пружины 4,...

Номер патента: 1569586

Опубликовано: 07.06.1990

Автор: Пинский

МПК: G01K 5/18

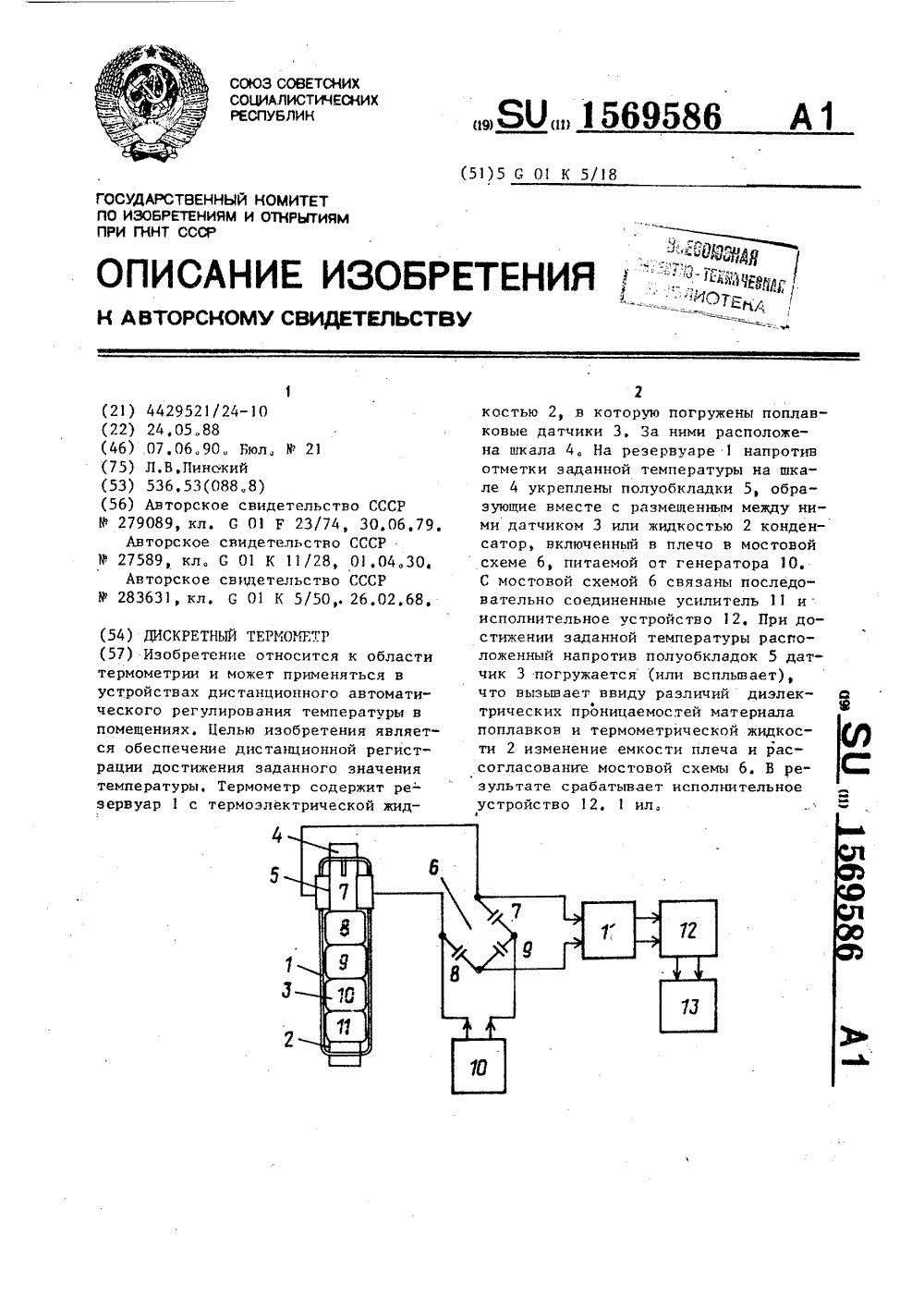

Метки: дискретный, термометр

...температурав помещении вьпне заданной (на чертежевьппе 7 С), поэтому отрегулированныйна эту температуру поплавковый датчик 5 О3 находится напротив полуобкладок 5Емкость конструктивного конденсатора,образованного полуобкладками 5 и находящимися между ними датчиком 3, принеизменном расстоянии между полуобклап-.55ками 5 определяется диэлектрическойпроницаемостью материала датчика.3 -полиэтилена, равной 23, В этом положении мостовая схема 6 сбалансирована подстроечным конденсатором 9, сигнална ее выходе отсутствует, исполнительное устройство 12 и электронагреватель выключены, По мере понижения тем-пературы поплавковые датчики и вода -.сжимаются, но так как коэффициент объемного расширения полиэтилена (б 10 )-4существенно больше чем у...

Номер патента: 1569399

Опубликовано: 07.06.1990

Авторы: Пинский, Яновский

МПК: E04G 21/14

Метки: блоков, панелей, формования

...50 сотверстиями 51, Стол 10 имеет упоры 52 и перемещается по направляющим 53 от привода 54, Сбоку стола 10установлен ограничитель 55, представляющий собой вертикальный лист спазом для пропуска стола 10Для уплотнения ряда с блоков предусмотрены рычаги 59 и прижимы 58,а также уплотняющая доска 56 с приводом 57. Разбрызгивание растворапредотвращают доска 56 и плита 60 сприводом 61,Устройство работает следующимобразом.Керамические блоки по транспортеру 1 подачи поступают до упора 2,После набора на транспортере рядаблоков длиной в Формируемую панельвключают привод 14 механизма подачиблоков на Формование, который перемещает траверсу 13 с толкателями 12пеРвого ряда по направляющим 15, Приотсутствии проема толкатели 12 проходят через...

Номер патента: 1562471

Опубликовано: 07.05.1990

Авторы: Желнин, Ковалев, Коношенко, Пинский, Филиппов

МПК: E21C 35/22, E21F 5/20

Метки: горного, исполнительным, комбайна, органом, пылеулавливания, стреловидным, сухого

...нормальные условия для визуального наблюдения за положениемисполнительного органа относительногипсометрии пласта. П р и м е р, Промьппленные испытания установки сухого пылеулавливания проводят на комбайне. Отбор проб для определения запыленности воздуха производится при помощи рудничного аспиратора АЭРА на Фильтры АФА-В,62471 6 Нагнетательное проветривание выработки осуществляется вентилятором СВМ 5 М 2 производительностью 1,8 - 3,8 м /с,3 Длина нагнетательного трубопровода диаметром 600 мм в период замеров составляет 100-150 м, расстояние его от забоя : 10 м, Трубопровод проложен у кровли выработки со стороны рабочего места машиниста комбайна. Основные параметры установки следующие. Укрепленный вдоль стрелы исполнительного органа...

Номер патента: 1551350

Опубликовано: 23.03.1990

Авторы: Гальченко, Пинский, Приходько, Сидоров

МПК: A61B 6/00

Метки: воспалении, диагностики, желчного, кровотока, нарушений, печеночного, пузыря, радионуклидной

...547 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР3035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 013нием расстояния от пика на гистограмме с проекции сердца до портального пика на гистограмме с проекции желчного пузы- ря, равное 60 с. Затем определяли отношение Т к Т, равное 0,71, по которому диагностировали нарушение печеночного кровотока, обусловленное хроническим холециститом, Произведена операция - холецистоэктомия. Гистологическое заключение: хро.нический калькулезный холецистит.Лример 2. Больной Б., 74 лет (ис Отория болезни2205), поступил в клинику 20.02.86 г. через 20 ч от начала заболевания с жалобами на боли в правом...

Номер патента: 1541153

Опубликовано: 07.02.1990

Авторы: Картель, Пинский, Рудаков

МПК: B65G 17/04

Метки: конвейер, лотковым, полотном

...относится к самоходным транспортирующим машинам с гибким тяговым органом и может быть ис-.ользовано в горнодобывающей, химической, строительной и других отрасляхнародного хозяйства для транспортирования различных сыпучих материаловпо криволинейным траекториям с уклонами. 10Цель изобретения - повышение производительности конвейера,На фиг.изображен конвейер,общий вид; на фиг. 2 - узел 1 нафиг. 1; на фиг. 3 - разрез А-А нафиг, 1; на фиг. 4 - грузонесущееполотно, аксонометрия; на фиг,5узел 11 на фиг. 1.Конвейер состоит из головного 1и концевого 2 тягачей, става тележек3 с направляющими 4, огибающего приводные и натяжные звездочки тяговогооргана в виде тяговой цепи 5 с роликовыми каретками 6 и грузонесущегополотна 7, состоящего иэ...

Номер патента: 1539897

Опубликовано: 30.01.1990

Авторы: Герасимов, Кайков, Литвин, Маркевич, Пинский, Рыжов, Сергеев, Ушаков

МПК: H02K 1/24, H02K 3/18

Метки: ротор, синхронной, электрической, явнополюсной

...7 которой лежат на между полюсных гранях 3 и жестко закрепленыопорными поверхностями башмака 8,Опорные поверхности башмака 8 выполнены параллельными междуполюсным граням 3,При вращении ротора на катушку 6возбуждения действует центробежнаясила Р (Фиг, 2). Составляющая Рэтой силы направлена перпендикулярноопорной поверхности башмака 8 и прижимает витки катушки 6 возбуждения другк другу. Поперечная составляющая Рцентробежной силы направлена параллельно опорной поверхности башмака 8и прижимает витки катушки 8 возбуждения к сердечнику полюса 4.Определяется Р по формуле40Р Р ып М 3) где Р, - центроЬежная сила, действующая на катушку 6 возбуждения;45Ы - угол между продольной осьюполюса и вектором центробежной силы Рь,р - угол между полюсной и...

Номер патента: 1539370

Опубликовано: 30.01.1990

Авторы: Баранов, Башкин, Дутиков, Пинский

МПК: F02M 51/06, F02M 57/02

Метки: насос-форсунка, электроуправляемая

...каналом и йа выходе - с распыливающими отверстиями через радиальные и осевой каналы в теле элемента, 25Запорный элемент жестко связан или выполнен заодно с золотниковым распределителем, Сервопоршень со стороны полости сервопривода снабжен демпфирующим устройством. 30Электроуправляемая насос-форсунка работает следующим образом.В исходном положении под действим.пружины плунжер 9 и сервопоршень 10 находятся в верхнем положении, а эапорный элемент 2 - в нижнем. При35 этом на все торцы сервопоршня, плунжера и распределителя действует топливо под давлением сливной магистрали 5.Распыливающие: отверстия 18 разобщены с какими-либо топливными каналами запорным элементом 2.При подаче на электромагнитный привод 6 эолотникового...

Номер патента: 1537862

Опубликовано: 23.01.1990

Авторы: Дутиков, Мяльдзин, Пинский

МПК: F02D 41/04, F02D 41/38

Метки: внутреннего, двигателем, сгорания

...максимальная скоростьнарастания давления при сгорании,максимальная температура отработавшихгазов, содержание окислов азота и сажи в отработавших газах, превысят определенное число раз свое допустимоезначение. Помимо этого предлагаемаясистема позволяет автоматически устанавливать продолжительность первойФазы впрыскивания и паузы между первой и второй Фазами впрыскивания. Всеэто позволяет улучшить показателирабочего процесса и экологическиепоказатели двигателя,Формул аизобретенияо1. Система управления двигателем внутреннего сгорания, содержащая по меньшей мере один датчик контролируемых параметров, регулятор частоты вращения, регулятор опережения впрыскивания топлива, задятчик числа фаз впрыскивания, вход которого связан с одним из...

Номер патента: 1525812

Опубликовано: 30.11.1989

Авторы: Арошидзе, Белянин, Гиндин, Дукштау, Курилович, Пинский

МПК: H02K 1/24

Метки: синхронная, электрическая

...профиля поверхности полюсного башмака образуется шагс/2. Глубина пилообразных выступовравна Ь (фиг. 5), В башмак полюса уложены стержнй демпферной обмотки 5.Иэ-за разной магнитной проводимости воздушного зазора сГ индукция ввоздушном зазоре и на поверхности полюсов (фиг. 2) состоит из постоянвной и переменной составляющих, вызванных эубчатостью сердечника ставора.На графике, показанном на фиг.2,по оси абсцисс отложено расстояние поширине полюсного наконечника, а пооси ординат-индукция В, В соответствует точке на поверхности полюса 2, расположенной напротив зубцастатора, Постоянная составляющаянеподвижна относительно полюса, а переменная с перемещением полюса наводит в нем вихревые токи высокой частоты. В силу сложившейся...

Номер патента: 1523919

Опубликовано: 23.11.1989

Авторы: Бернштейн, Кухаренок, Микешка, Пинский, Таратута

МПК: G01B 21/00

Метки: дизеля, осей, отверстий, расположения, сопловых, углового, форсунки

...линейкой, два крайних фотоприемника 17 (фиг,2) расположены параллельно среднему фотоприемнику 16и симметричны ему,Устройство работает следующим образом.Контролируемый распылитель 3 устанавливается на штифты платформы 1,Внутрь распылителя 3 в точку пересечения осей и сопловых отверстий помещают источник 4 излучения, Сопловые отверстия формируют узкие лучи,которые составляют с продольной осьюраспылителя 3 в вертикальной плоскостиугол 9 . Перед измерением платформа 1с распйпителем 3 находится в исходномположении, определяемом осью отсчета5 152391 горизонтальных углов продольных осей сопловых отверстий распылителя 3,При поступлении команды Старт блок 9 управления вращением платформы 1 включает механизм 8 вращения,...

Номер патента: 1473019

Опубликовано: 15.04.1989

Авторы: Данилкин, Дукштау, Папер, Пинский, Прутковский, Фролов, Хренов

МПК: H02K 15/02

Метки: сборки, статора, электрической

...а сами сварные швы не подвергают опасньм деформациям ребра 5.После этого собирают сердечник 9 статора в кольцо без сплошных аксиальных стыков и опрессовывают его. Затем сердечник 9 теплоиэолируют от корпуса 1 ограждением 1 0 иэ тепло- изоляционного материала, например асбестовой тканью, освобождают ребра 5 от временной фиксации в накладках 3 путем выворачивания винтов 11., оставляя при этом между ребром 5 и винтом 11 достаточный зазор 12 для 15 свободного перемещения в радиальном направлении сердечника 9 вместе с ребрами 5.Сердечник 9 нагревают до получения как минимум расчетного перепада 20 температуры между сердечником 9 и корпусом 1, при этом образуется зазор 13 между наклонными поверхностями 4 ребер 5 и накладок 3, в эти зазоры...

Номер патента: 1455020

Опубликовано: 30.01.1989

Авторы: Мяльдзин, Пинский

МПК: F02D 17/02

Метки: внутреннего, двигателем, сгорания

...содержит регулятор 9 давления наддува двигателя 2,Спосбб реализуют следующим образом.35По предварительно определеннымоптимальным для номинального режима значениям опережения впрыскивания 80 , давления впрыскивания0 оптРв и давления надцува Р, про 40изводится настройка регулятора 5 опережения впрыскивания, регулятора 6давления топлива и регулятора 9 давления наддува, и в дальнейшем задания регуляторам и их настройка неизменяются, При этом в Рлоке 3отключения подачи топлива в качестве порогового значения электрического сигнала устанавливается значение, соответствующее продолжительности впрыскивания на номинальном режиме Б , т.е. при оптимальф 0ном сочетании параметров впрыскивания и воздушного заряда,При отклонении режима работы...

Номер патента: 1451802

Опубликовано: 15.01.1989

Авторы: Герасимов, Литвин, Пинский

МПК: H02K 1/24

Метки: ротор, синхронной, электрической, явнополюсной

...3 полюса укладывают стержни б, соединяют их скороткозамыкающим элементом 8, затемна сердечник 3 полюса вместе с короткозамыкающим элементом 8 надеваюткатушку 4 возбуждения (короткозамыкающий элемент 8 при этом будет расположен внутри катушки 4 в ее лобовой части 7) и закрепляют на остове1 ротора. Кольцо 9 можно прикрепитьк остову 1 заранее или после крепле"ния полюса 3, после чего короткозамы-.кающий элемент 8 соединяют с кольцом9 при помощи болтового соединения 11.Пуск двигателя осуществляется известным способом, т.е. при помощипусковой обмотки. Стержни б пусковойобмотки уложены в пазы 5, которые 55углублены в тело сердечника 3 нижеуровня верхнего торца катушки 4 возбуждения, т.е. в глубокие пазы 5. Такое расположение стержней 6...

Номер патента: 1444686

Опубликовано: 15.12.1988

Авторы: Артемьев, Васильев, Дукштау, Пинский, Ступичев

МПК: G01R 31/34

Метки: испытания, мощной, нагревание, сердечника, статора, электрической

...установленным в сердечнике статора,Измерения производят с интервалом15 мин. Термопары устанавливают вголовках зубцов и на периферии спинки сердечника в нескольких сечениях,число которых можно выбирать равнымудвоенному числу воздухоохладителей. Б одном сечении число термопар выбираот равным числу проемов между полками корпуса статора. После прекращения испытаний осуществляют дистан.ционный контроль температуры с помощью контактных термопар или тепловизоров.По окончании режима испытанийпроизводят ощупывание доступныхучастков поверхности сердечника исравнивают результаты измеренийтермопар, Если местных нагревов необнаружено и если разница в превышениях температуры по термопарам неопревышает 15 С, сердечник считаетсявыдержавшим...

Номер патента: 1440827

Опубликовано: 30.11.1988

Авторы: Барковский, Пинский, Роговцев, Тряпкин

МПК: B65G 53/40

Метки: пневматическая, сыпучего, транспортирования

...к которому воздух подается по патрубку 16,Регулятор 12 содержит установленный в корпус 17 подпружиненный пружиной 18 З 0 шток 19 с поршнем 20. Настройка регулятора 12 осуществляется натяжением пружины 18 с помощью гайки. Для прохода воздуха в регуляторе 2 выполнены отверстия 2 в неподвижном диске 22, отверстия 23 в днище поршня 20 и окна 24 в юбке поршня 20, Расход воздуха регулируется положением поршня 20 относительно кольца 25.Пневматический вибратор 15 содержит 40 установленный в корпусе 26 подпружиненный пружиной 27 шток 28 с закрепленным на нем ударником 29. Воздух проходит в камеры 30 через отверстия 31.Установка работает следующим образом. 45 Транспортируемый материал из приемной камеры 1 подается шнеком 4 через обратный клапан...

Номер патента: 1437558

Опубликовано: 15.11.1988

Авторы: Башилов, Башкин, Божков, Виксман, Дутиков, Духовлинов, Зайцев, Левин, Печеный, Пинский, Сирицын

МПК: F02M 51/00

Метки: форсунка, электромеханическая

...по магистрали 5 подвода топлива поступает во входную голость 2. При закрытом положении золотника 12 (Фиг, 1и 2), входная полость 2 через радиальное отверстие в золотнике, осевойз 143755канал 21 и сливное радиальное отверстие 15 сообщена с магистралью 11 слива топлива, Входная полость 2 разобщена с полостью 6 впрыскивания топли 5ва. На фиг.2 полости входная и впрыскивания также разобщены затворами,но входная полость 2 не соединена смагистралью 11 слива.При включении электромагнита 13золотник 12 перемещается в верхнееположение (открытое положение золотника). При этом входная полость 2разобщается с магистралью 11 слива.Кромка 16 золотника перекрывает кромку 10 сливной полости 8 корпуса Форсунки, а отсечная кромка 20 золотника 12 переходит...

Номер патента: 1436189

Опубликовано: 07.11.1988

Авторы: Белянин, Гиндин, Дегусаров, Дукштау, Орлов, Пинский

МПК: H02K 1/24

Метки: полюс, синхронной, электрической, явнополюсной

...разной магнитной проводимости воздугццого зазора о (фиг, 1) индукция в воздушном зазоре и ца поверхности полюсов имеет вцд, изображенный фиг. 6, т. е. состоит из постоянной и переменной составляющих, обусловленных зубчатостью статора.На графике (фиг. 6) по оси абсцисс отложено расстояние по ширине полюсного наконечника, по оси ординат ицдукция В. Вилке. соответствует точке ца поверхности полюса, располженной против зубца статора. Постоянная составляющая неподвижна относительно полюса, а переменная с перемешецием полюса наводит в нем вихревые токи высокой частоты. В силу сложившейся конструкции синхронной машины средняя индукция в воздушном зазоре и на поверхности полюсов 1 существенно ниже, чем в зубцах статора и теле полюса,...
