Данилкин

Номер патента: 972760

Опубликовано: 20.01.2000

Авторы: Данилкин, Малкин

МПК: B29C 45/46

Метки: капролона

Устройство для изготовления изделий из капролона, содержащее форму с воздушным клапаном и с литниковым каналом, размещенные в нем поршень, шток которого связан с приводом возвратно-поступательного перемещения, и установленный в поршне перемешивающий элемент, жестко соединенный с зубчатым колесом, установленным на штоке поршня и связанным через шестерню с электродвигателем, и обогреваемые емкости, соединенные трубопроводом с литниковым каналом, отличающееся тем, что, с целью повышения производительности за счет уменьшения налипания материала на перемешивающий элемент и упрощения его очистки, перемешивающий элемент выполнен в виде цилиндрического стержня и установлен в поршне эксцентрично его...

Номер патента: 1803697

Опубликовано: 23.03.1993

Авторы: Антипин, Данилкин, Павлов, Тюльпакова

МПК: F27B 17/02

Метки: алюминия, вакууме, нагрева, образцов, сплавов

...включение пускателя 10, отпики камера-индуктора в различных позициях, 45 рающего фиксатор 9. Камера 5 снабжена необходимых в процессе работы устройства шибером 12, перекрывающим верхнее отнагрева(образец греется индуктором;обра- верстие и соединенным с устройством 13, зец греется камерой электронагрева; индук- обеспечивающим открывание камеры 5 во тор и камера отведены от зоны образца, время надвигания ее натрубку 1. Устройстнапример, для его смены путем поворота 50 во 13 состоит из полого штока 14, с одной трубки), и быстрого перемещения сцепки иэ стороны соединенного жестко с шибером одной позиции в другую при смене вида 12, а с другой стороны также жестко укрепнагрева, При этом электрическое соедине- ленного на основании,...

Номер патента: 1756192

Опубликовано: 23.08.1992

Авторы: Данилкин, Паулус

МПК: B61K 9/10

Метки: вагона-дефектоскопа, поисковая

...тяг 13, соединенных с пружинами 14, смонтированными на траверсе 1, На кронштейне 3 установлен упор 15, ограничивающий перемещение рычагов 4 в стороны от рельсов.Поисковая система работает следующим образом,Транспортное положение системы характеризуется следующим образом, Верхв пазу 12 находятся в верхнем положении. Датчик 8 оторван от рельса, Пружина 14 обеспечивает надежную фиксацию всей системы в транспортном положении, Для приведения устройства в рабочее положение в верхнюю полость силового цилиндра 6 подается рабочее давление, шток силового цилиндра 6 выдвигается, опуская балку 7, штангу.9 и шарнир 10. После пересечения шарниром 10 оси В следящая лыжа 5 прижимается к рельсу, а затем датчик 8 касает 5 10 15 ся головки рельса....

Номер патента: 1741057

Опубликовано: 15.06.1992

Авторы: Данилкин, Кузьминская, Смолин, Швецов, Эскин

МПК: G01N 29/04

Метки: легких, расплава, сплавов, чистоты

...непосредственно в зоне развитиякавитации, что нарушает ее стабильность,При столь высокой степени развития кавитации возможно "осколочное" образованиекавитационных полостей, что также отрицательно сказывается на показателях точности,Целью изобретения является повышение точности определения чистоты расплава. 10 Поставленная цель достигается тем, что обработку расплава ультразвуком проводят до образования стабильной зоны развитой кавитации, а регистрацию ее параметров 15 осуществляют в объеме расплава вне созданной зоны кавитации, Способ основан на создании в расплаве более стабильной в сравнении с известным способом зоны развитой кавитации, что достигается тем, что 20 зону создают при степени развития кавитации. равной 30 - 70%, и...

Номер патента: 1696045

Опубликовано: 07.12.1991

Авторы: Алексеев, Данилкин, Петров

МПК: B21D 7/02

Метки: гибки, двусторонней, станок, труб

...Корпус 2 фиксируется в отверстии 0 хомута 3 с помощью болтов 5 и гаек 6. К корпусу 2 крепятся ловитель 7 и неподвижный шаблон 8, вокруг оси которого вращается качалка 9 с нажимным роликом 10, Привод на нажимной ролик 10 через качалку 9 передается от качающегося гидроцилиндра.Работает станок следующим образом: прямая труба-заготовка ложится на шаблоны 11,.которые в исходном положении показаны на фиг. 7 (ложемент, удерживающий трубу в этом положении, и упоры, в которые упираются концы трубы, не показаны), После подачи сигнала шаблоны 11, поворачиваясь на 180 под действием привода и рейки 12, занимают положение, показанное на фиг. б; Труба поднимается и замыкается между шаблоном 11 и нажимным роликом 13. В конце поворота шаблона 11 рейкой...

Номер патента: 1596899

Опубликовано: 30.11.1991

Авторы: Воробьева, Григорьева, Данилкин, Лахов, Маньковецкая

МПК: G01N 1/28

Метки: образцов, приготовления, стандартных

...путем плавления всей массы отобранного материала, получения литой заготовки, удаления поверхностного слоя заготовки на глубину 10 мм и последующей обработки заготовки давлением с интегральным показателем деформации 3,0 - 4,2. ода анализа водород 1 с доп. М 1862 о лучение днородава ли приготоводин из длюестационным м /100 г, дру- аттестацион 11 см/100 г, ь образцов ч вали на глух и рные загопрессовали еформации метром не вали в ка нивая их315-78(54) СПОСОБ ПРИГОТОВЛТНЫХ ОБРАЗЦОВ(57) Изобретение относитв частности к способам опжания газов в металлах, Ц Изобретение относитс в частности кспособам оп жания газов в металлах. Целью изобретения явля образца алюминиевого спл ным распределением. П р и м е р реализации. Бь лены два...

Номер патента: 1666581

Опубликовано: 30.07.1991

Авторы: Грибель, Данилкин, Каурова, Серушкин, Стрюк, Уткин

МПК: C25B 3/08, C25B 9/20

Метки: фторирования, электрохимического

...работают монополярно, смонтированы штуцер 7 для входа электролита и широкий трубопровод 6 для выхода из аппарата газожидкостнай смеси. Второй крайний электрод снабжен штуцером 8 для удаления получаемого тяжелого целевого продукта и шлама, Штуцер соединен со смотровым фонарем 11. После залива электролитом системы и подачи тока в ячейках начинается электролиз, образуетая га 1666581вожидкостная смесь, увлекаемая через штуцер 6 в газоотделителк Образующиеся продукты электрохимического фторирования частично увлекаются газожидкостной смесью в газоотделитель, откуда электролит 5 попадает в промежуточную емкость, где целевой продукт выделяется и собирается на дне.Предусмотрен слив целевого продукта ,через фонарь 12, причем линия возврата 10...

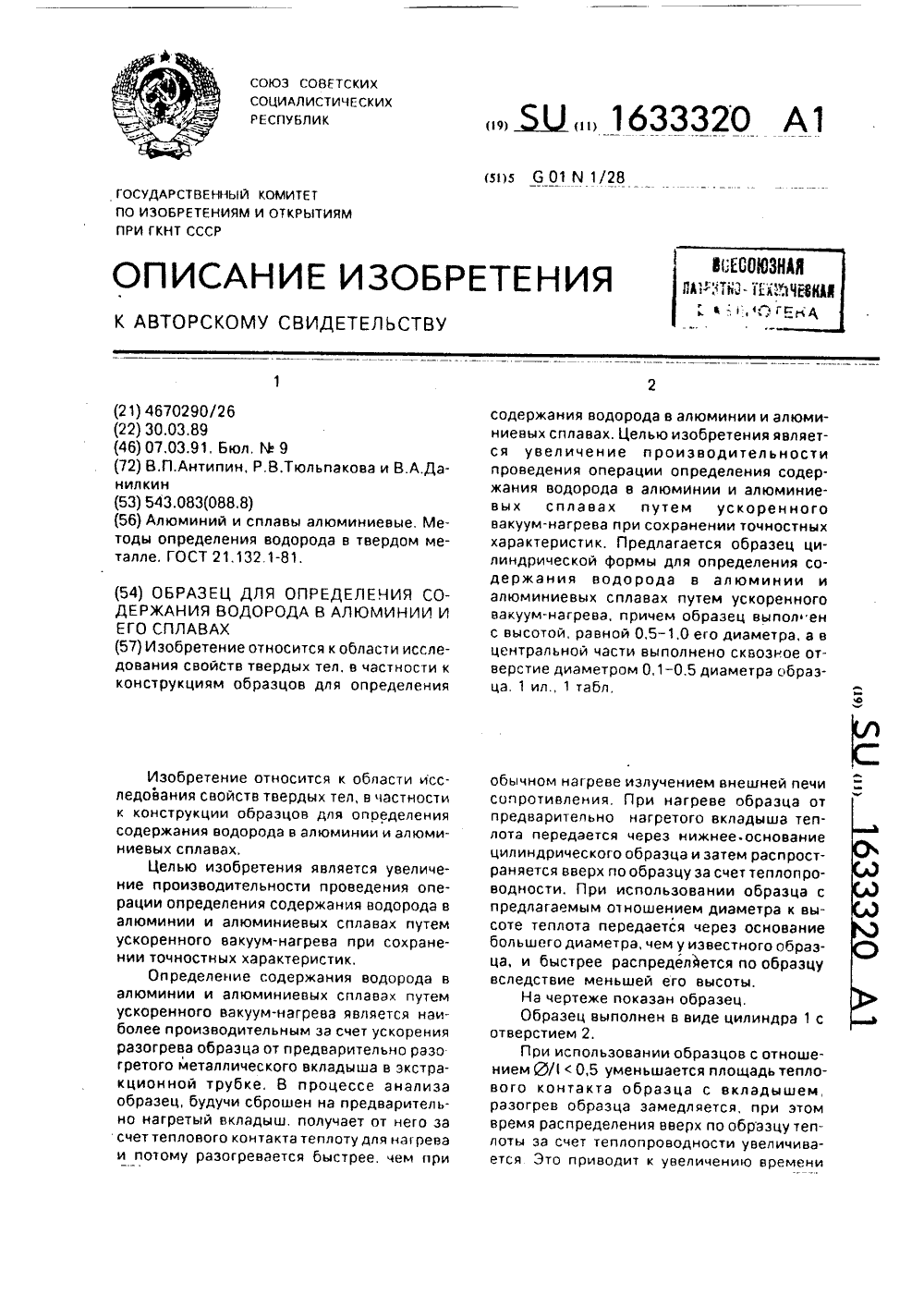

Номер патента: 1633320

Опубликовано: 07.03.1991

Авторы: Антипин, Данилкин, Тюльпакова

МПК: G01N 1/28

Метки: алюминии, водорода, образец, содержания, сплавах

...что приводит к замедлению разогрева образца, Это увеличивает время выделения водорода, а следовательно, приводит к снижению производительности определения водорода,При выполнении отверстия в центральной части образца вдоль его продольной оси происходиг увеличение скоросги диффузионного выделения водорода за счет удаления наиболее медленно отдающей водород центральной части образца и, главным образом, благодаря образованию новой поверхности - внутренней - для диффузионного выделения водорода из внутренних слоев образца. Сокращение диффузионного пути водорода в металле увеличивает скорость выделения водорода из металла, т,е. уменьшает продолжительность его экстракции, повышая тем самым производительность определения содержания...

Номер патента: 1628146

Опубликовано: 15.02.1991

Авторы: Виноградов, Данилкин, Дукштау, Новиков, Папер, Прутковский, Сухушина, Хамидуллин

МПК: H02K 15/02

Метки: гидрогенератора, остова, ротора

...Цель изобретения - у путем повышения плотно куемых соединений. На фиг. 1 изображен тов ротора, на фиг 2 - то же фиг. 3 - штифтовое соедин плит; на фиг. 4 - центральна ротора с отсоединенными дл работки стыковых поверхноцехе к литой ханической обомощи электроиски 2, Междустанавливаютшнюю цилиндки 1. Ребра и бой и к втулке и 5 соединяют ными технолозводят разметшпильки 7 и1628146 9 Ъг 155 штифты 8. Затем, производят сверловку отверстий, На сварочном участке собирают исваривают центральную часть остова ротора с соединенными попарно стыкавымиплитами, Затем, производят приварку спицы 9 к стыковой плите 5,После приварки всех спиц производятразметку установочных рисок М-М и М - Мпо отвесу и рисок А - А и Б - Б в размер В и Гот центра. Затем,...

Номер патента: 1606841

Опубликовано: 15.11.1990

Авторы: Грибель, Данилкин, Каган, Каурова, Максимова, Мухамедзянова, Назаренко, Ратнер, Серушкин, Смирнов

МПК: C23F 15/00, F28F 13/04

Метки: гидрофобизирующая, добавка, капельной, конденсации, процесса, реализации

...для интенсификации теплообмена при конденсации пара путем создания стабильной капельной , конденсации в конденсаторах паровых турбин. Добавка позволяет повысить эффективность работы теплообменников путем увеличения продолжительности капельной конденсации при однократном вводе гидрофобизирующей добавки, В качестве последней для реализации процесса капельной конденсации пара применяют кубовый остаток стадии ректификации перфтортрибутиламина. Наибольший эффект достигается при концентуации добавки в воде в пределах 19,6 10 - 25 10 4 кг/кг. 1 табл. С 4 ЕдПродукты димерализацииводородосодержащих фторированных соединений,продукты взаимодействияосновного неводного растворителя с содержащимиС-Н и С=С группы фторированными соединениями 81 -...

Номер патента: 1593798

Опубликовано: 23.09.1990

Авторы: Алексеев, Данилкин, Петров

МПК: B23D 17/02

Метки: пруткового, разделения, станок

...двуплечие рычаги 20 с роликом 2 и пятой 22. На кронштейнах 23, соединенных со станиной 1, крепится стабилизатор 24 и клин 25 съема обработанной детали.Станок работает следующим образом, Подаваемый пруток 26, пройдя через режущую втулку 6, далее идет вдоль паза барабана до упора 4, Касаясь упора 4, замыкает собой электрическую цепь, подается команда на привод поворота барабана 2, Рейка 11 поворачивает сектор 7 на угол, равный углу между двумя пазами 3. Поворачиваясь, барабан 2 отрезает пруток и транспортирует его на следующую позицию. При повороте барабана 2 передний конец прутка находит на скос 5 упора 4 и, скользя торцом по скосу 5, подается в обратном направлении по пазу 3, выдвигая задний конец из паза барабана 2 от...

Номер патента: 1589364

Опубликовано: 30.08.1990

Авторы: Данилкин, Кротов, Левтеров, Свешников, Якушин

МПК: H03B 7/14

Метки: генератор

...Б. ГевордсянРедактор Л, Пчолицская Техред. 1 ГГГН 1"дцы 1 с Корректор Т. ИГдец Заказ 2546 Тираж 659 ПодписноеВНИИПИ Государственного дсоюдте Гд цо изобретениям дд открытцяьд цри ГКНТ СССР113035, Москва, Ж, Рдушскдя цаб., д, 4/5 11 ф 1Произ вод с. тв е н и о -и з дате;д ь с. кии к Омбн ц ат Патент , г, Ужг О р Оц, у Г 1 . Гагарина, 1 ,1 1 Изобретение относится к техникеСБЧ- и КБЧ-Гдддапазоцов и предцдзцачецо,для работы в качестве гетеродина всоставе различных устройств в милли 5метровом диапазоне длин волн,Цель изобретения - увеличение линейного участка диапазона электрической перестройки частоты генератора. 10На чертеже представлен генератор.Генератор содержит отрезок 1 пря,моугольного волцовода, .в поперечномсечении которого...

Номер патента: 1579861

Опубликовано: 23.07.1990

Авторы: Бережной, Данилкин, Пунтус, Щука

МПК: B65G 19/24

Метки: конвейера, орган, скребкового, тяговый

...приварен к наружной поверхности пластины 2 со стороны размещения фасонного валика 4. Так как удлиненные части 7 цилиндрических валиков 3 расположены в шахматном порядке, то и сами скребки также располагаются в шахматном порядке по обе стороны тягового органа,20 Формула изобретения оиИ Б-Б цг. 3 авитель Т. БобылеваА, Кравчук Корректор Т Палии650 Подписноео изобретениям и открытиям при ГКНТ ССС35, Раушская наб., д. 4/5нат Патент, г. Ужгород, ул. Гагарина, 101 Сост ехред ираж тета иЖ - комби Редактор В. БугренковаЗаказ 1988НИИПИ Государственного ком13035, МосквПроизводственно-издательский Сборка тягового органа осуществляется следующим образом,Из внутренних 1 и наружных 2 пластини цилиндрических валиков 3 собирают открытошарнирную цепь,...

Номер патента: 1541332

Опубликовано: 07.02.1990

Авторы: Данилкин, Дивов, Климов, Сухов

МПК: E01B 35/02

Метки: путеизмерительный, шаблон

...ширины колеи осуществляется по шкале 5.Якорь 18 датчика 7, поворачиваясьотносительно шарнира, всегда стремится занять вертикальное положение,поэтому в начальный момент измеренияв общем случае пластина 19 прижимается к одной из катушек 20 индуктивноети. Индуктивность этой катушки1возрастает, а противоположной -уменьшается, Происходит рассогласование плеч диодного моста, через ин-дикаторный прибор 14 течет ток, стрелка прибора отклоняется в крайнее положение,Чтобы вернуть стрелку прибора внулевое положение, необходимо установить пластину 9 в зазоре между сердечниками катупек 20, что происходитв случае вертикального положения якоря 18, Для этого вращают рукоятку снаходящимся с ней на одном валу обрезиненным роликом 3,...

Номер патента: 1534646

Опубликовано: 07.01.1990

Авторы: Галактионова, Данилкин, Мальцев, Прутковский

МПК: H02K 15/02

Метки: опрессовки, полюса, сердечника, электрической

...фиксаторы 9 и 16, изготовленные для определенного типа размерасердечника 10 полюса, Включаетсяэлектродвигатель 37 механизма перемещения боковых направляющих элементов,вращение передается через предохра 1нительную муфту 36 и зубчатое зацепление 35 на вал 34, связанный цепнымипередачами с группами гаек-звездочек32. При вращении гаек-звездочек 32винты 31, перемещаясь поступательно,изменяют положение направляющих элементов 17 (фиг. 6). Направляющие элементы 17 перемещаются симметрично относительно оси гидроцилиндра 3 прессовки до размера, равного ширине сердечника 10 полюса с произвольным зазором.Штыри 19 устанавливаются на полэуне 18 равномерно по длине сердечника10 полюса и вращением червяка 24 через червячное колесо 23, вал 22,...

Номер патента: 1523375

Опубликовано: 23.11.1989

Авторы: Данилкин, Макковеев

МПК: B29C 45/26

Метки: давлением, капролона, формования, химического

...Прессующий поршень 3 находится в крайнем верхнем положении литникового цилиндра 2. Далее включаются обогреваемые насосы 8 и компоненты реакционной смеси по трубопроводам 9, 10 и 12 через регулируемые предохранительные клапаны 13 - 16 перекачиваются из нижней части обогреваем ых емкостей 11 в верхнюю, При этом шарик 14 отходит от седла 13, сжимая пружину 15.После прогрева трубопроводов 9, 1 О и 12 горячими компонентами реакционной смеси запирающий поршень 5 переводится в крайнее левое положение, а некоторая часть компонентов через отверстия 7 под давлением устремляется в цилиндрический смеситель 4, затем после перемешивания заполняет литниковый цилиндр 2 и обогреваемую форму 1. Основная же масса компонентов продолжает...

Номер патента: 1520073

Опубликовано: 07.11.1989

Автор: Данилкин

МПК: C08G 69/18

Метки: капролона, пресс, разъемные, формования, формы

...СССР А ВТОРСНОМУ СВИДЕТЕЛЬСТВ ФОРЮВАНИЯ ДЕТАЛЕЙ ИЗ РАЗЪЕМНЫЕ ПРЕСС-ФОРЬЫ Изобретение относится к способам получения капролона активированной анионной полимеризацией капролактама с одновременным изготовлением фасонных деталей, размеры которых точно соответствуют размерам пресс-формы, и может быть использовано в автомобильной, авиационной, судостроительной и других отраслях промыпленностиЦелью изобретения является уменьшение облоя.П р и м е р 1. В обогреваемом аппарате плавят 1 кг капролактама, тщательно высушивают при пониженном давлении в атмосфере азота. Осуыенный капролактам через фильтр разливают равными объемами в реакторы, В один реактор добавляют катализатор 0,4.г металлического натрия, в другой - сокатализатор - 1 мл ацетилкап...

Номер патента: 1509267

Опубликовано: 23.09.1989

Автор: Данилкин

МПК: B29C 45/26

Метки: капролона

...2 - разрез А - А на фиг. 1.Устройство состоит из подвижной 1 и неподвижной 2 полуформ с литниковым каналом 3 с прессующим пансоном 4, двух обогреваемых емкостей 5 и 6, двух обогреваемых плунжерных насосов 7 и 8, соединенных через шариковые предохранительные клапаны 9 и 10 и трубопроводы 11 и 12 с обогреваемыми емкостями 5 и 6 и через предохранительные шарикоДЛЯ ИЗГОТОВЛ ЕКА Г 1 РОЛ ОНАосцтся к химическом ошью которого полуом аццоццой активицни лактамов. Цель - шение качества издерма установки выполодводяшце трубопровоитннковому каналу сополуформы и цаправго поперечного сечея на противоположной анала подвижной иолу 1509267лости насосов 7 и 8 заполняются мономером. Шариковые клапаны 13 и 14 закрываются,При заполнении сомкнутых подвижной...

Номер патента: 1473019

Опубликовано: 15.04.1989

Авторы: Данилкин, Дукштау, Папер, Пинский, Прутковский, Фролов, Хренов

МПК: H02K 15/02

Метки: сборки, статора, электрической

...а сами сварные швы не подвергают опасньм деформациям ребра 5.После этого собирают сердечник 9 статора в кольцо без сплошных аксиальных стыков и опрессовывают его. Затем сердечник 9 теплоиэолируют от корпуса 1 ограждением 1 0 иэ тепло- изоляционного материала, например асбестовой тканью, освобождают ребра 5 от временной фиксации в накладках 3 путем выворачивания винтов 11., оставляя при этом между ребром 5 и винтом 11 достаточный зазор 12 для 15 свободного перемещения в радиальном направлении сердечника 9 вместе с ребрами 5.Сердечник 9 нагревают до получения как минимум расчетного перепада 20 температуры между сердечником 9 и корпусом 1, при этом образуется зазор 13 между наклонными поверхностями 4 ребер 5 и накладок 3, в эти зазоры...

Номер патента: 1379794

Опубликовано: 07.03.1988

Авторы: Данилкин, Соловьев

МПК: G09B 25/00

Метки: демонстрации, подшипника, регулировки

...внутреннего кольца 4 моделиподшипника и каждый из них электрически связан с соответствующим теломкачения 9, внутри которого установлена сигнальная лампа 6. В корпусс торца вставлена прозрачная крьппка 1 О.Устройство работает следующим образом,Изменяют осевую нагрузку винтом 2, 40например вывинчивают его, при этомподпружиненный вал 3 смещается влево,создавая определенную осевую игру вмодели подшипника между телами качения 9 и внутренним кольцом 4. Снижают радиальную нагрузку на,.модель подшипника с помощью вывинчивания дополнительного винта 7. Контакты 5 приэтом не взаимодействуют с соответствующим телом качения 9, следовательно, сигнальные лампы 6 внутри тел качения не горят, т.е. при повышеннойосевой игре сигнальные лампы 6 не...

Номер патента: 1341699

Опубликовано: 30.09.1987

Авторы: Бекмешев, Виноградов, Данилкин, Папер, Фомичев

МПК: H02K 5/16

Метки: вертикального, гидрогенератора, крестовина

...в одной плоскостис ребром 5 между дисками 2 и 3 центральной части. Вертикальные стыкисопряжения ребер расположены на меньшем диаметре, чем внешние диаметрыдисков,На место стыка с обеих сторон могут быть установлены накладки 1 О иприварены электросваркой угловым швомкромкой 11 к ребру 8 лап 6 и кромкой12 к ребру 5 непосредственно во время монтажно-сборочных операций намонтажной площадке ГЭС до установкикрестовины на штатное место,Торцы полок 9 сварены с торцамидисков 2 и 3 стыковым швом. Торцывертикальных ребер 8 и 5 могут бытьсварены между собой вертикальным швомХ, в этом случае накладки на местестыка не устанавливаются.Таким образом при использованиипервого варианта предлагаемой конструкции из сопряжения исключаются обестыковые...

Номер патента: 1341675

Опубликовано: 30.09.1987

Авторы: Данилкин, Соловьев

МПК: G09B 25/00

Метки: демонстрации, подшипника, регулировки

...с ним световой индикатор 6,При этом внутренне кольцо 7 подшипника с коническим роликом 8 неподвижно закреплено в корпусе 1. А пластинчатая пружина 4 выполнена изэлектропроводного материала, расположена между контактом 5 и коническим.роликом 8 и электрическисвязана со световым индикатором 9.Устройство работает следующим образом.Для лучшего усвоения материала по изучению узлов с коническими роликоподшипниками преподаватель на занятии демонстрирует регулировку подшипника в такой последовательности,Вращением винта 2 перемещают направо наружное кольцо 3 подшипника, уменьшая зазор в подшипнике до соприкосновения пластинчатой пружины с коническим роликом 8. В результате электрического взаимодействия между пластинчатой пружиной 4 и...

Номер патента: 1289818

Опубликовано: 15.02.1987

Авторы: Аксенов, Власов, Данилкин, Маврина, Родионов, Шнитко, Якобсон

МПК: C01B 31/00

Метки: графита, металла, соединение, фторидом, щелочного

...12,55 18,25 2,64 12,82 18,41 2,60 2,48 2,54 0,93 2,42 0,90 2,94 2,44 92,58 5,02 2,33 5,11 15, 23 10,36 2,18 15,45 10,51 2,30 Тип соединения СМР 7.1, 27 57, 98 48,69 91,74 87,29 83,23 73,40 65,49 84,34 91,15 88,16 80,54 74,00 95,69 93,2190,8584,66 79,1596,5394,49 92,54 82,59 87,34 9,39 19,33 6,96 5,75 4984 21 ф 76 4,85 4,00 3,87 7,97 3,16 1,15 3,02 2,49 8Продолжение табл, 3 Углер Зола 48,36 6,26 73,12 4,66 65,28 4,18 94,26 4,04 90,82 4,41 88102 3970 90,69 2,77 93 в 89 2 е 86 82,40 2,06 87,19 2,8.дР (2) 300 12 300 Св ЧаР 32 С, СзР 48,86 48,84 Св 24 300 С МаР (2) 300 19 Сд СзР Сзб СзР С СзР Со СзР 30,19 22,75 30,14 60 40 822,76 80 С КР (1) 60 76 18,25 18,23 60 Св К 1 (2)С КЬР 62 15,23 15,19 45 40 86 С КЬР (1) 4050 ГзКЬР (2) 40 80 69 99 С...

Номер патента: 1288743

Опубликовано: 07.02.1987

Авторы: Данилкин, Кокин

МПК: G09B 23/08

Метки: демонстрации, резьбового, свойств, соединения

...пластин. Шпилька имеет кольцевой бурт 12 и продольный паз 13, в котором размещен закрепленный в панели штифт 14. Модель шпильки имеет цилиндрическую расточку 15 для 40 конца шпильки и кольцевые проточки по наружному диаметру для закрепления пластин. Шпилька и модель шпильки соединены пружинными кольцами 16. Прямоугольные и П-образные пластины 45 расположены с одним шагом.Для демонстрации неравномерности распределения нагрузки между витками резьбы навинчивают гайку 6 на резьбу металлической шпильки 4, При 50 повороте гайка 6 торцом опирается на детали, закрепленные винтами в основании 1, и перемещает шпильку 4 в осевом направлении, Провороту шпильки 4 препятствует штифт 14, располо женный в продольном пазу 13. 2При этом модель 5...

Номер патента: 1283930

Опубликовано: 15.01.1987

Авторы: Безаев, Гальцев, Голыгин, Данилкин

МПК: H02P 7/42

Метки: асинхронный, управлением, частотный, экстремальным, электропривод

...(фиг. 2 в). После этого сигналы с выходов компа раторов , 8 и 9 и ицверторов 10, 11 и 12 поступают на входы "1" логических элементов 13-18 И 2, на вторые входы которых приходят импульсы с ситемы 5 управления автономного инвертора 3 напряжения, которые синхронизированы с моментами открытия и закрытия тиристоров автономного инвертора 3 напряжения. Соответствующие импульсы системы 5 управле ния показаны на фиг. 2 г, д. Таким образом, логические элементы 13- 18 И 2 выделяют соответствующие импульсы, длительность которых равна углу протекания тока диодов обратного 45 моста, так как в момент закрытия тиристора ток замыкается через соответствующий диод обратного моста. Время, в течение которого ток будет протекать через соответствующий диод...

Номер патента: 1260369

Опубликовано: 30.09.1986

Авторы: B29K 77:00, Данилкин, Сягаева

МПК: B29C 39/02, C08G 69/18

Метки: поликапролактама, фасонных

...в таблице.П р и м е р 22. В качестве мономера йспольэуют додекалактам, в раздельных емкостях плавят по 0 5 кг додекаУолактама, В одчу емкость при 160 Свводят катализатор натриевую солькапролактама в количестве.0,5 мол,7от общей массы лактама. В другую ем-кость 0,5 мол.7. продукта 102 Т. При130 С расплавы смешивают и заливаютов разогретую до 160 С пресс-форму.После достижения реакционной смесьювязкости 50 Па с с помощью пуансонапроизводят формование цилиндрической 5детали с массой 100 г при постоянномдавлении 150 кгссм. Затем прессаформу охлаждают до 100 С и извлекаютготовое изделие,Для данного мономера изменяли вяз кость начала формования согласно примерам 2 - 7 для капролактама, Результаты экспериментов аналогичны результатам,...

Номер патента: 1251273

Опубликовано: 15.08.1986

Авторы: Безаев, Гальцев, Голыгин, Данилкин

МПК: H02P 1/36

Метки: асинхронный, управлением, экстремальным, электропривод

...11. Импульсы отрицательной полярности, проходя через диод 11 (фиг. 2 д), поступают на вход триггера 12. Для установки триггера в начальное нулевое положение нг его синхронизирующий вход подается сигнал для установки его в нулевое положение при подключении тиристорного регулятора напряжения 2 к сети, Таким образом, каждый раз импульсы отрицательной полярности перебрасывают триггер в другое устойчивое состояние, так что на его выходе будут импульсы прямоугольной формы, длительность которых равна 180 эл..град. (Фиг, 2, е). Данные сигналы, йоступая с выхода триггера 12 на синхронизирующий вход 3 тиристорного регулятора напряжения 2, обеспечивают синхронизацию системы управления тиристорного регулятора напряжения 2 относительно момента...

Номер патента: 1237727

Опубликовано: 15.06.1986

Авторы: Данилкин, Зензинов, Карлин, Найденов, Рожнова

МПК: E01B 35/10

Метки: железнодорожного, неровностей, плане, пути

...с рамой 2 пружиной 10. Другоеплечо коромысла 8 также соединено.с рамой пружиной 1Устройство работает следующим образом.При перемещении по пути следящийорган 5 прижат к внутренней граниголовки рельса пружиной 1 О через двуЬлечий рычаг 9 и вал 3, Перемещения следящего органа 5, соответствующие изменению положения рельса, преобразуются в угол поворота вала 3 исвязанного с ним датчика 4, Датчик 4вырабатывает электрический сигнал,пропорциональный перемещению следящего органа 5, который усиливаетсяи подается на регистрирующие приборы аВ рабочем положении шток 7 силового цилиндра 6 выдвинут до упора подвоздействием сжатого воздухе и черезкоромысло 8 пружина 11 сжата, В ко 237727 2ромысле 8 выполнен паэ таким образом, чтс в рабочем...

Номер патента: 244010

Опубликовано: 23.02.1986

Авторы: Бурков, Васильев, Гляпа, Горбунов, Данилкин, Каплунов, Пеладз, Прокопьев, Спицин, Степанов

МПК: F01P 11/10

Метки: алюминиевого, радиатора, секция

...г.ужгород, ул.Проектная,Изобретение относится к системамохлаждения и отопления автомобильного двигателя внутреннего сгорания,преимущественно к секциям алюминиевых радиаторов,Известны секции алюминиевого радиатора, образованные плоской трубой с ребрами в ее средней частии сквозными отверстиями по концам. Предлагаемая секция отличается от известных тем, что ребра выполнены в виде отдельных лепестков, отогнутых к поверхности трубы, а последняя в зоне отверстий снабжена пережимами.Такое выполнение секции алюминиевого радиатора повышает его тепловую эффективность и прочность.На фиг, 1 представлен общий вид секции; на фиг, 2 и 3 - ее продольный и поперечный разрезы. Секция алюминиевого радиатораобразована плоской трубой 1, торцыкоторой...

Номер патента: 1210862

Опубликовано: 15.02.1986

Авторы: Данилкин, Назаров, Назарова, Новак

МПК: A63B 23/00

Метки: спортсменов, тренировки

...- повышение эффективности тренировки спортсменов.На фиг. 1 изображено устройство общий вид; на фиг. 2 - разрезная втулка со средством регулирования ее ,диаметра. Устройство содержит основание 1, несущее средство 2 для фиксации спортсменов и установленную под ним подпружиненную платформу 3 для размещения спортсмена, связанную с платформой приводную втулку 4 и размещенный в ней приводной эксцентрик 5, Кроме того устройство имеет цилиндрический корпус 6 с прорезью 7 в его боковой стенке, смонтированный на основании 1 под платформой 3, втулка 4 выполнена разрезной, установлена в корпусе 6 с возможностью контактирования с его внутренней поверхностью д Я и наружной поверхностью 9 эксцентрика 5 и имеет средство 10 для регулирования ее...
