Павлюк

Номер патента: 1409941

Опубликовано: 15.07.1988

Автор: Павлюк

МПК: G01N 33/50

Метки: аппарата, генеза, инсулярного, нарушений, тиреотоксикозе, функции

...через 1 ч 8,49 ммоль/л, через2 ч 6,00 ммоль/л, ОПГ 28. Соотношение Т:И;ОПГ равно 1:8:5.Данные показывают, что несмотряна. нормальное содержание сахара иинсулина в крови натощак, нарушениеглюксзо-толерантного теста значительное и сопровождается счижением удельного веса инсулина на единицу.тироксина. Низкий коэффициент Т:И при повышенном Т:ОПГ сохраняется и послеустранения тирсотоксикоза, что свидетельствует о наличии у больной инсулчнзависимого сахарного диабетаП р и м, е р 2, Больная П40 лет, Диагноз: тиреотоксиксз среднгинеи тяжести в стадии декомпенсации,зоб 111 ст. Данные обследования; тироксин крови 12,3 мкг 7., ИРИ166 пмоль/л, сахар крови натощак 5,96 ммоль/л, после нагрузки глюкозой через 1 ч 9,44 ммоль/л, через 2 ч 6,12...

Номер патента: 1409477

Опубликовано: 15.07.1988

Авторы: Завацкий, Орлов, Павлюк, Соловейчик

МПК: B60D 1/00

Метки: сцепное, тягача

...между продольными осями тягача и дышла 6 при повороте последнего относительно прицепной скобы 3; 11 " расстояние от торца дьппла 6 до мгновенного центра вращения навесного устройства (точка О); 1 - расстояние от торца дышла 6 до продольной оси тягача (точка О) измеренное вдоль оси дышла 6.Сцепное устройство работает следующим образом.При движении агрегата тяговое усилие от тягача при помощи нижних тяг 1 через шаровые шарниры 2 передается на цапфы 4, жестко закрепленные на прицепной скобе 3, От прицепной скобы 3 тяговое усилие передается охватывающему элементу 7, который жестко соединен с дышлом 6 прицепного звена, При движении, близком к прямолинейному, угол складывания прицепного .звена и тягача невелик и не превосходит угол , Величину...

Номер патента: 1404903

Опубликовано: 23.06.1988

Авторы: Андреев, Кизима, Павлюк

МПК: G01M 17/02, G01N 19/02

Метки: коэффициента, сцепления

...коэффициенты у и Ь опре-,5кделяются по следующим формулам: 1 Ч Ч, е -е,+ у .ч Чо,.яф -)+, 8 -8502) где 7 О и Ч - начальные скорости соосоответственно первого и второго тормо 55жений, м/с;й, и й - время первого и второго торможений, с; Способ относится к области определения показателей сцепных свойств дорожных покрытий и может быть использован при контроле качества до рог и расследовании дорожно-транспортных происшествией.Целью изобретения является повышение эффективности путем получения величин коэффициента сцепления, соот ветствующих промежуточным значениям скорости торможения транспортного средства.Способ включает в себя торможение транспортного средства на испытуемом 15 участке дороги с двух различающихся начальных скоростей...

Номер патента: 1384632

Опубликовано: 30.03.1988

Авторы: Лазаренко, Павлюк, Рогатин

МПК: D04B 15/32

Метки: вязания, механизм

...состоит иэ игольницы 1игл с пятками 2, заключающего 3 и кулирного 4. клиньев, платин 5, платинных замков 5 6 и нитеводов 7,Кулирный клин (см.фиг.2) содержит площадку 8, выполненную по форме нижнего контура горловины платины.Платина механизма вязания (см. 20 фиг.3) содержит носик 9, горловины 10, брюшко 1, срез 12 носика. В процессе работы механизма вязания при заключении петля удерживается верхней гранью горловины О платины 5, игла 2 перемещается по отношению к петле. При сходе петли на стержень иглы платины отходят так, что вновь образованная петля оказыва О ется на брюшке 11 платины. На брюшке осуществляется продевание новой петли сквозь старую. При оттяжке петля попадает в горловину 1 О платины, при этом носик 9 посредством среза 2...

Номер патента: 1384390

Опубликовано: 30.03.1988

Авторы: Меркулов, Павлюк

МПК: B28B 1/087

Метки: виброплощадке, крепления, формы

...2 монтируются на форме, центрирование которой осуществляют с четырех сторон направляющими 3. В кронштейне 4 каждого зажимного приспособления, закрепленном на форме 1, установлен подпружиненный в осевом направлении вертикальный штырь 5, имеющий скос в нижней части, контактирующий со скосом подпружиненного в осевом направлении горизонтального штыря 6, установленного в кронштейне 7, закрепленном на виброплощадке 2. На боковой поверхности формы закреплены клиновые зацепы 8, с которыми контактируют коническими кон. цами 9 горизонтальные штыри 6. Угол наклона образующей конического конца 9 превышает угол трения, скос рабочей поверхности его заднего конца выполнен с углом, меньшим угла трения. Каждое зажимное приспособление снабжено...

Номер патента: 1382490

Опубликовано: 23.03.1988

Авторы: Казарович, Карасев, Кельвич, Марушевский, Мельник, Павлюк, Санников

МПК: B02C 13/28

Метки: вертикальной, дробилки, молотковой, молоток

...относительноверхней полки 4. Углубление 3 шейки2 является продолжеНием углубления6 между полками 7 и 8 рабочей части 1.Верхняя полка 7 выполнена выступающей над нижней полкой 8 и утолщенной относительно нее. Углубление 3шейки 2 образовано верхней 4 и нижней 5 полками, площадь последнейбольше площади полки 4.Работа молотка осуществляется следующим образом,Молотки в вертикальной дробилкерасположены ярусами и вращаются вгоризонтальной плоскости, Поток рудыдвижется сверху, встречая на своемпути быстро вращающиеся молотки.Молотки, ударяя своей рабочей частью 1по кускам руды, дробят ее и отбрасывают на футеровочные плиты (не показаны), где она также подвергаетсядроблению. Часть руды в процесседробления попадает в зону вращения шейки 2...

Номер патента: 1380914

Опубликовано: 15.03.1988

Авторы: Мозолевич, Павлюк, Прокопенко, Сиркис, Шемет

МПК: B23Q 35/00

Метки: главного, движения, привод, шпинделя

...фиг. 2 вид Л на фиг. 1; на фиг. 3 сечение Ь Ь на фиг. 1.Устройство содержи 1 электродвигательглавного движения, закрепленный на стойке 2 с помощью кронштейна 3, относительно которой перемегцается шпиндельная бабка 4 со шпинделем 5. Два рычага 6 своими концами шарнирно установлены на валу электродвигателяи конце 7 шпинделя 5 1 а валу электродвигателяустановлен ведущий шкив 8, на конце 7 шпинделя становлен недомый шкив 8. Каждый рычаг 6 состоит из двух звеньев, шарнирно связанных между собой. В месте каждого шарнира на подшипниках установлены промежуточные шкины 1 О Зубчатый ремень 11 охватывает шкивы 8, 9 и 10 Устройство работает следующим образом.Крутящий момент передается от электродвигателя 1 концу 7 шпинделя 5 посредством ремня 11 и...

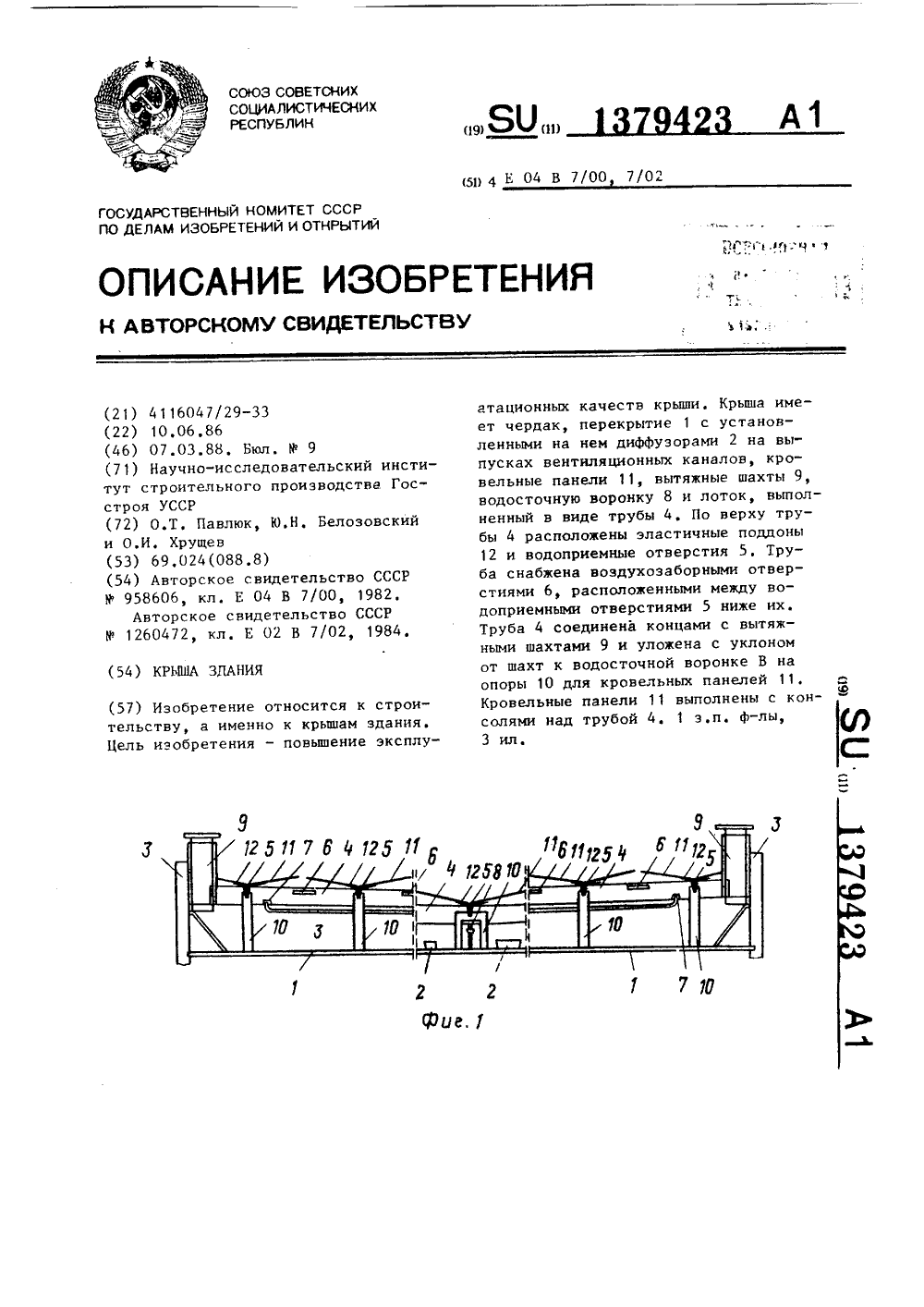

Номер патента: 1379423

Опубликовано: 07.03.1988

Авторы: Белозовский, Павлюк, Хрущев

МПК: E04B 7/00, E04B 7/02

Метки: здания, крыша

...лоток, выполненный в виде трубы 4, собирающийводу, и воздухозаборник. Труба 4выполнена с водоприемными 5 и воздухозаборными 6 отверстиями, аварийным выпуском 7 в канализацию и воронкой 8 внутреннего водостока.Воздухозаборные отверстия расположены между отверстиями 5, Концытрубы 4 соединены с вытяжными шахтами 9, труба уложена с уклоном отвытяжных шахт к водосточной воронке8 на опоры 10, служащие опорами длякровельных панелей 11, Кровельные панели 11 выполнены с консолями надтрубой 4, по верху которой установлен эластичный поддон 12,Стыковые соединения кровельныхпанелей решены известными способамис применением нащельника или оклейкой с герметизацией.Крыша эксплуатируется следующимобразом.Атмосферные осадки с кровельныхпанелей 11 попадают...

Номер патента: 1377231

Опубликовано: 28.02.1988

Авторы: Бибаев, Морозов, Наремский, Павлюк

МПК: B65G 65/30

Метки: верхним, емкостей, загрузочным, заполнения, материалом, отверстием, сыпучим

...изогнуты по форме отрезка архимедовой спирали. Подвижное колено 5 - гибкое. Иетательный механизм 2 с электроприводом 3 установлены на 40 платформе 6 на горловине 7 емкости, Привод 3 Метательного механизма снабжен вариатором 8, например, клиноременным, На нижней кромке подвижного колена 5 установлен датчик 9 45 контроля уровня сыпучего материала, соединенный с электроприводом 3. где Б - дальность полета частиц;Ч - начальная скорость полетачастиц материала, определяемая техническими характеристиками метательного аппарата;р - ускорение свободного падения,При включенном электроприводе метательный механизм 2 подает сыпучийматериал со скоростью 15 м/с, происходит заполнение емкости на этапе А,поверхность ската материала перемещается в...

Номер патента: 1366257

Опубликовано: 15.01.1988

Авторы: Александрикова, Бусел, Павлюк, Ротач

МПК: B21D 3/02

Метки: поверхностного, полых, правки, упрочнения

...клиновидного копира, установленного с возможностью взаимодействия с .направляющими роликами. 113662Изобретение относится к правке и поверхностному упрочнению полых изделий прямоугольного сечения с конусностью по длине и может быть исполь 5 зовано в машиностроении и металлургии.Цель изобретения - расширение технологических воэможностей.На фиг.1 изображено предлагаемое устройство, общий вид; на фиг,2 схема устройства в рабочем положении.Корпус устройства выполнен иэ двух рабочих элементов 1 и 2, каждый из которых несет деформирующие ро лики 3, контактирующие с обрабатываемой поверхностью 4, и направляющие ролики 5, взаимодействующие с клиновидным копиром б, Оба элемента корпуса закрыты крышками 7 и 8 и соедине О ны скобой 9, причем...

Номер патента: 1364541

Опубликовано: 07.01.1988

Авторы: Арциховский, Безручко, Клюка, Павлюк, Сапунов

МПК: B65D 6/16

Метки: мойки, тара, транспортирования, хранения

...ремонтедвигателей, трансмиссий и других узлов и деталей автотракторной техникина всех участках технологическогопроцесса, и может бы использованона предприятиях, выпускающих вышеперечисленную продукцию.Целью изобретения является наиболве полное использование полезногообъема контейнера и транспортирование деталей различного типоразмера.На чертеже изображена предлагаемая тара, аксонометрия. 1 гТара состоит из вертикальных стоек 1, средств для крепления деталей,выполненных в виде крючков 2. Стойки1 попарно соединены решетками с горизонтальными рейками 3, а крючкиразмещены на последних с возможностью перемещения по ним. Каждая решетка выполнена вогнутой внутрь контейнера. Днище 4 тары имеет отверстиядля стекания моющего раствора и буртики...

Номер патента: 1359679

Опубликовано: 15.12.1987

Авторы: Дан, Павлюк, Скребцов

МПК: G01F 13/00

Метки: выдачи, порционной, ферромагнитного

...образом, поправку на форму раковины. Причем зажимной болт позволяет либо вводить поправку, либо работать с пониженной точностью, не вводя. поправку. Устройство устанавливается упорами 3 на поддон 13. В устройстве щуп 8 соединен с подвижным соленоидом 7 посредством упругого элемента 14, например пружины, с воэможностью жесткой фиксации зажимным болтов 15.Злектрическая схема устройства включает нормально замкнутый контакт 16 и нормально разомкнутый контакт 17 контактора 18, кнопку 19, нормально разомкнутые контакты 20-22, двигатель. 23 вибратора.Устройство работает следующим образом.С помощью траверсы 11 устройство упорами 3 ставят на поддон так, чтобы нижний срез трубы 5 находился над раковиной (или кюмпелем), Ц 1 уп 8 входит в...

Номер патента: 1359180

Опубликовано: 15.12.1987

Авторы: Виноградова, Гудзоватый, Кушпета, Ленский, Овсянецкий, Павлюк

МПК: B60S 5/02

Метки: заправки, маслами, машин

...насоса 4, а также перекрывает доступ к валикам 35, предотвращая их механическоерасфиксирование,Пневмопривод 9 состоит из корпуса 38,5 в котором может перемещаться поршень39 с двумя штоками 40 и 41, на концах которых имеются клапаны 42 и 43 соответственно. Внутренняя полость корпуса 38 разделена поршнем 39 на полости К и Л, Клапанц 42 может закрывать отверстие нижнего всасывающего патрубка 44, а клапан 43отверстие верхнего всасывающего патрубка45, Кроме того, клапан 43 дополнительноснабжен отсекателем 46, который при перемещении внутри патрубка 45 может закрывать или открывать отверстие наклоннойгорловины 47.Сжатый воздух от блока 5 управленияможет поступать к полостям К и Л по трубопроводам 48 и 49, которые соединены сканалами 50 и 51...

Номер патента: 1355329

Опубликовано: 30.11.1987

Авторы: Дудник, Крицкий, Маслов, Павлюк, Посвятенко, Розенберг, Сорина, Цокур, Шалай

МПК: B21D 41/00

Метки: полых

...полостях 34 и 35 которых встроены пружинящие элементы 36 и 37. Корпусы гидроцилиндров несут полые толкатели 38 и 39 с заход- ными конусами 40 и 41 на торцовой рабочей поверхности,Устройство работает следующим образом,Детали по загрузочному лотку заполняют ручей 10, заготовка лежит вприемной призме 16, распределитель 12потока, поворачиваясь вместе с Г-образным рычагом 13 за счет пневмоцилиндра 14, пропускает по две детали в ручей 11, заготовка попадаетв приемную призму 15. Дополнительныетолкатели подают заготовки на направляющие 18 и 19 разноплечего рычага17 кантователя. Шарнирно установленные подпружиненные призматическиеприжимы 20 и 21 ориентируют и прижимают заготовки к направляющим 18 и19. Разноплечий рычаг 17 несет заготовки и...

Номер патента: 1352116

Опубликовано: 15.11.1987

Авторы: Василенко, Колесников, Павлюк, Соловьюк

МПК: F16H 1/00, F16H 25/20

Метки: винтовая, волновая, передача

...гибкого колеса соотношением где Ц - число волн деформации гибкого колеса; . числа заходов винтовыхнарезок гибкого колеса 4и полуцилиндров 7 и 8жесткого колеса; К - коэффициенты кратностиевшагов гибкого колесаЯ и полуцилиндровжесткого колеса 86и 86вКоэффициенты К и КЕ равны цеГт евлому числу.Волновая винтовая передача работает следующим образом.При вращении ведущего вала 1,установленного через опору 3 вофланце 2, движение через генератор5 волн передается полуцилиндрам 7 16 ги 8, на которых нарезаны винтовые нарезки так, что в недеформированном состоянии гибкого колеса 4 средние диаметры винтовых нарезок полуцилиндров и гибкого колеса отличаются на величину диаметральной деформации последнего. Направления винтовых нарезок...

Номер патента: 1351827

Опубликовано: 15.11.1987

Авторы: Величко, Павлюк, Теников

МПК: B62D 13/04

Метки: поворотное, прицепа

...за- зо крепления дышла 8.Продольный рычаг 10 поворотного устройства связан одним концом.с дышлом 8, а другим посредством пальца 11 - с водилом. Палец 11 расположен в продольном пазу водила 4 с возможностью контактирования с упором 12, жестко закрепленным на раме прицепа,Угол поворота дашла 8 прицепа изменяется от 0 до значения, установЛенного теХническими требованиями, а углы поворота левого и правого рычагов 2 изменяются в зависимости отугла поворота дышла.Поворотное устройство прицепа ра б ботает следующим образом.При движении транспортного поезда по прямолинейному участку пути водило 4 и продольный рычаг 10 занимают нейтральное положение, соответствующее прямолинейному движению, палец 11 находится в продольном пазу водила 4 в крайнем...

Номер патента: 1350224

Опубликовано: 07.11.1987

Авторы: Андреев, Лебедев, Павлюк

МПК: E01C 23/07

Метки: автомобильных, дорог, неровностей, оценки, покрытий

...17 и 18, причем на оси 19 последнего расположен промежуточныйролик 20, ось которого пружиной 21связана с якорем электромагнита 22,Устройство работает следующим образом.При движении транспортного средства неровность дороги вызывает вертикальное перемещение троса 7, которое приводной барабан 5 преобразуетво вращение приводного ролика 6.Включением электромагнита 22 за счетНатяжения пружины 21 промежуточныйролик 20 вводят в контакт с приводным роликом 6 и счетным барабаном 4.При движении подрессоренной части 9транспортного средства вниз вращениеприводного ролика 6 вызывает заклинивание промежуточного ролика 20 сосчетным барабаном 4 и передачу на него вращения от приводного ролика 6,Магниты 12 поочередно воздействуютна геркон 14, число...

Номер патента: 1348255

Опубликовано: 30.10.1987

Авторы: Валекжанин, Венгрженовский, Павлюк, Патронников

МПК: B62D 53/00

Метки: автопоезда, предотвращения, складывания

...в виде тормозной камеры, шток которой соединен с валом разжимного кулака.Устройство работает слеующим образом.При отср ствии торможения рабочей тормозной системой, выключенном тумблере 9 и достаточно малых поперечных колебаниях полуприцепа устроиство не препят. ствует угловому перемещению полуприцепа относительно тягача, например, при маневрировании или поворотах. При торможении автопоезда рабочая тормозная среда под давлением, например, воздух, из рабочей тормозной системы подводится через трубопровод 13 к исполнительному механизму тормоза барабана 1, который обеспечивает затормаживание барабанаи блокирование поворота полу- прицепа относительно тягача. Степень торможения барабаназавч ит от силы нажа 55гтия на педаль привода рабочей...

Номер патента: 1348163

Опубликовано: 30.10.1987

Авторы: Арциховский, Дудниченко, Павлюк, Турчинский

МПК: B25H 3/00

Метки: инструмента, ручного, хранения

...изобретения А-Я Составитель Е. МаТекред И. ВерееТираж 95митета СССР по делаЖ - 35, Раушскаяское предприятие, г, У кеевКорректор Л. ГатайГ 1 одписноем изобретений И открытийаб., д. 4/5жгород, ул. Проектная, 4 Редактор М. БандураЗаказ 4807/5 НИИПИ Государственного к 3035, Москва,Производственно.полиграфичИзобретение относится к оборудованию предназначенному для хранения ручног инструмента или деталей, и может быт использовано в передвижных ремонтных ма терских с ограниченной рабочей площадьюЦель изобретения - повышение удоб ства пользования за счет уменьшения габа ритов.На фиг. 1 показано предлагаемое уст ройство, общий вид; на фиг. 2 - се чение А - А на фиг. 1.Устройство для хранения ручного инстру мента содержит раму 1, в которой на...

Номер патента: 1338065

Опубликовано: 15.09.1987

Авторы: Бондаренко, Околотенко, Павлюк, Разинькова

МПК: H03K 23/66

Метки: делитель, импульсов, следования, частоты

...последовательность с шины 4 поступает на тактовый вход триггера 1 и на третий вход элемента 3 (фиг.2 а). Изменение состояний триггеров происходит по срезу (заднему Франту) импульсов. 1;ри срабатывании триггера 1 по первому импульсу он переключается в единичное состояние (фиг.2 б). Состояние триггера 2 при этом остается нулевым, на выходе элемента 3 имеет место единичный логическш, уровень. В исходное состояние триггер 1 возвращается очередным импульсом на его тактовом входе, при этом по срезу импульса на выходе триггера 1 переключается в единичное состояние триггер 2 (фиг.2 в). Третий входной импульс вызывает переключение в единичное состояние триггера(фиг.2 б), Состояние выходов триггера 2 и элемента 3 при этом не изменяется,...

Номер патента: 1333375

Опубликовано: 30.08.1987

Авторы: Захаренко, Мусиенко, Павлюк

МПК: B01D 35/14

Метки: автоматической, очисткой, прямоточной, фильтр

...понижается до определенного значения, при котором фиксатор 17, переместившись вниз на величину Ь, выходит из зацепления с толкателем 21. Последний за счет 15 энергии, запасенной в его пружине, сжатой при движении поршня 12, соударяется с буртом штока 16, который, набегая на нижнюю скошенную часть фиксатора 18, оТжимает его кверху,.а затем, оказав щись с левой его стороны, стопорится им при его опускании. При фиксации штока 16 в этом положении за счет поворота рычага 9 вокруг неподвижного шарнира 11 (пружина 10 при этом сжи мается) клапан 5 закрывается, а клапан 6 открывается, и жидкость, минуя фильтроэлементы 2 и смывая с внешней их стороны отфильтрованные включения, сливается в проточную камеру 8 через зо патрубок 4 вывода осадка....

Номер патента: 1330062

Опубликовано: 15.08.1987

Авторы: Гельфанд, Павлюк

МПК: B65H 3/24

Метки: листа, отделения, стопы

...Пружина блока подпружиненных выключателей и размеры его подобраны так, чтобы включение выключателя 3 произошло до того, как верхний лист (минимальной подаваемой толщины) поднимается своей нижней плоскостью до отсекающей плоскости отсекателя 8, Концевой выключатель 3 включает гидроцилиндр привода толкателя 2 и тот начинает давить на верхний лист. Лист упирается в отсекатель 8 и продолжает вместе со столом 1 подниматься. Поднявшись выше отсекающей плоскости отсекателя 8 лист под действием толкателя 2 начинает двигаться вперед до тех пор, пока не дойдет до сиг.2нализатора 9, который, поворачиваясь, выключает концевой выключатель 1 О. С выключением концевого выключателя 10 останавливается подъем стола 1, толкатель 2 начинает...

Номер патента: 1329998

Опубликовано: 15.08.1987

Авторы: Зверев, Кузнецов, Мельников, Николенко, Павлюк

МПК: B60B 35/10

Метки: колесная, пара, раздвижная, рельсового, средства, транспортного

...3 полуосей 4, установленных с возможностью осевого перемещения в трубчатой направляющей 1, и устройство фиксации полуосей 4, включающее в себя планку 5 с поперечными пазами 6, жестко соединенную со связанными с возвращающим устройством 7 рычагами 8, на которых смонтированы ролики 9 для взаимодействия с элементами 10 переводного устройства.Устройство работает следующим образом.При прохождении колесной пары через переводное устройство ролики 9 наезжают на элементы 10, рычаги 8 приподнимают планку 5, освобождая пальцы 3 полуосей 4, при этом полуоси 4 при помощи переводного устройства сдвигаются или раздвигаются, после чего ролики 9 выходят из взаимодействия с элементами 10 и рычаги 8 при помощи возвращающего уст ройства 7 прижимают...

Номер патента: 1323208

Опубликовано: 15.07.1987

Авторы: Гаджи, Головкин, Дан, Кулик, Павлюк, Скребцов, Сукман, Чернявский

МПК: B22C 3/00

Метки: изложницы, поверхности, рабочей, смазки, состав

...стойкости изложницы и улучшение качестваслитка,В качестве наполнителя в составе 10смазки используются графит аморфныймарки ГЛСГОСТ 17002-71), пирокарбон, отход графитового производства.В качестве связующего используется жидкое стекло (ГОСТ 13078-80 ) 15плотностью 1,4 г/см.В качестве добавки, повышающейстойкость изложницы и улучшающей качество слитка, используются алюмокалиевые квасцыА 1 К 50 3 кремне Офтористый алюминий (А 1(51 Г) кремнефтористый кальций, Са 51 Г), сульфат алюминия АЗ.,ЯО ) -,1/Смазку готовят следующим образом.Вначале готовят раствор соли, вкоторый вводят жидкое стекло, Смесьтщательно перемешивают после чегов нее вводят наполнитель.Смазка наносится на поверхностьизложницы, нагретую до 200 - 250 С, ЗОпутем распыления....

Номер патента: 1322461

Опубликовано: 07.07.1987

Авторы: Кондратенко, Павлюк

МПК: H03K 17/78

Метки: оптоэлектронный, переключатель

...6.Если оптический канал между излучателем 1 и фотоприемником 2 перекрывается, уровень фото-ЭДС, генерируемой слабо освещенным светодиодом 23, резко снижается, выходные токи фотоприемника 2 и усилителя-инвертора 3 становятся небольшими. При достаточно малом (пороговом) входном токе формирователя 4 транзистор 15 отпирается и форсирует выключение транзистора 16. Нагрузка 6 отключается, излучение светодиода 17 прекращается.При регистрации объекта, перекрывающего оптический канал между излучателем 1 и фотоприемником 2, в переключателе по трем каналам действует положительная обратная связь. По мере включения транзистора 22 его коллекторный ток возрастает и увеличивает ток проводимости излучателя 1. Эта положительная обратная связь ускоряет...

Номер патента: 1321512

Опубликовано: 07.07.1987

Авторы: Гаджи, Головкин, Дан, Куделин, Кулик, Павлюк, Скребцов, Царицын, Чернявский

МПК: B22D 7/06

Метки: восстановления, поддона, сталеразливочного, чугунного

...в зону днища поддона. Жидкий чугун при кристаллизации образует 40 связь с металлом поддона, которая упрочняется прутками 5 арматурной стали в процессе эксплуатации поддона в результате термодиффузии элементов, происходящих при длительных 45 периодических нагревах и охлаждениях поддона.После кристаллизации залитого в раковину чугуна поддон снимают с металлической плиты и поворачивают в рабочее положение.П р и м е р. Проведено восстановление масштабной модели сталеразливочного поддона с габаритными размерами натуры 2470 х 1400 х 390 мм, массой 8,8, т, Восстанавливаемый поддон выполнен по размерам в масштабе 1:5 йз чугуна марки СЧ 18; масса модели 70 кг. Расчетная масса стали в кюм 12пельной части нового поддона 130 кг, а в модели 1 кг...

Номер патента: 1317033

Опубликовано: 15.06.1987

Авторы: Винокур, Карасев, Кондратюк, Локтионов, Луценко, Мякишев, Новицкий, Павлюк, Тихонович

МПК: C22C 38/14

Метки: сталь

...при литье.Опытные плавки Известной и предлагаемой стали разливают в трефовидныепробы согласно ГОСТа 977-58 для изготовления и испытания на механические свойства. Литейные характеристики изучены на большой пробе НехендэиКупцова для определения трещиностойкости по суммарной ширине трещин наЧ-образном канале. Абразивную износостойкость определяют на образцахпосле ударных испытаний и определение вязкости на установке АРС.Определяют относительную абразивную износостойкость - износ исследуемого образца (г/см 2), отнесенный кизносу эталона, изготовленног 6 изстали без добавок РЗМ и кальция ипрошедшего ту же термообработку,Химический состав и результаты испы-,7033 2таний свойств представлены соответственно в табл,1 и 2.Как видно из табл1 и...

Номер патента: 1315511

Опубликовано: 07.06.1987

Авторы: Винокур, Едемский, Казарович, Карасев, Киселев, Кондратюк, Луценко, Мякишев, Новицкий, Павлюк, Тихонович

МПК: C22C 37/10

Метки: износостойкий, сплав

...образуются и растут сегрегации карбидов указанных элементов, что приводит к охрупчиванню сплава. При содержании вана" дия и титана ниже нижних пределов (соответственно 0,1 и 0,4 мас,Е) количество образующихся износостойких карбидов МС невелико и сущетсвенного влияния на повышение износостой-скости они не оказывают.Содержащийся в сплаве никель (0,1-0,5 мас.%) приводит к торможе" нию диффузионного распада аустенита, т.е. к его стабилизации, и способствует образованию аустенито-мартен- ситной структуры сплава, повышая его ударную вязкость. При этом большее, чем 0,5 мас.%, содержание никеля приводит к увеличению стабилизации аустенитной структурной составляющей сплава и к снижению за счет его иэносостойкости, а меньшее, чем 0,1 мас.%,...

Номер патента: 1303211

Опубликовано: 15.04.1987

Авторы: Антонюк, Бегельфер, Гулько, Коломийченко, Коровай, Павлюк, Светличный, Харчилава

МПК: B21D 5/06

Метки: труб, фальцевым, швом

...подгибку внутрь средней части стенки 17 на угол гибки ро радиусом г 1 на 10 - 15 Я меньшим радиуса г, оставляя без изменения стенку 16.В Х 111 переходе третьей парой приводных роликов на оправке осуществляют подгибку вниз верхней части стенки 16 по радиусу Й 11 на угол гибки р 1 до соприкосновения кромок стыков отбортовок 3 и 4.В Х 1 Ч переходе растяжкой на оправке 21 осуществляют сцепление отбортовок 3 и 4 стыков фальцевого шва 2 и калибровку внутренней поверхности по диаметру А, немного меньшего диаметра готовой трубы й, оставляя неоткалибро ванной только верхнюю5 1 О 15 20 25 30 35 40 45 50 55 часть стенки 16 по радиусу Яг на угол гибки Р 8В ХЧ переходе осуществляют предвалковую калибровку трубы по диаметру готовой трубы д с...

Номер патента: 1301457

Опубликовано: 07.04.1987

Авторы: Захаренко, Ковалева, Мусиенко, Павлюк, Романченко, Сухоносов, Ярошенко

МПК: B01D 35/14, B01D 37/04

Метки: самоочищающийся, фильтр

...характеристике Фильтрующего элемента, и установленные на выходесопротивления 4 и патрубка 2 соответственно отсечные клапаны 5 и б с гидравлическим управлением, имеющие управляющие входы 7. Входы и выход фильтрующего элемента 3 и сопротивления 4 с помощью дросселей 8 - 10 свя 35 заны с полостями 11 - 14 подпружиненного пятимембранного блока 15, расположенного в корпусе 1 б и взаимодеиствующего с запорным органом 17. Полос-ти 18 и 19, образованные внешними 40 мембранами блока 15 и корпусом 16, связаны между собой посредством регулируемого дросселя 20. Гидроаккумулятор 21, выполненный в виде замкнутой емкости, начальное давление в кото рой равно атмосферному, связан с полостью 19. С помощью трубопровода 22 полость 18 связана с...
