Номер патента: 1788531

Опубликовано: 15.01.1993

Авторы: Булгаков, Околотенко, Письменный, Фесенко

МПК: H01H 85/30

Метки: индикации, перегорания, плавких, предохранителей

...(предохранителей и канальных источников электропитания), На входе одновибратора 7 - высокий уровень. Одновибратор 7 запускается сигналом низкого логического уровня, при этом на его выходе формируется отрицательный импульс заданной длительности, достаточной для считывания информации с индикатора 12, которая высвечивается при поступлении на стробирующий вход дешифратора 11 сигнала низкого логического уровня, На выходе второго элемента И 8 в исходном состоянии присутствует сигнал низкого логического уровня, поскольку на выходе элемента И 5 и выходе одновибратора 7 присутствуют сигналы высокого логического уровня, Сигнал низкого логического уровня с выхода второго элемента И 8 блокирует генератор 9 импульсов, срывая генерацию.В случае...

Номер патента: 1635220

Опубликовано: 15.03.1991

Авторы: Бондаренко, Мутеремов, Околотенко, Федоров, Шульгина, Щербак

МПК: G11C 19/00

Метки: буферное, запоминающее

...логического уровня с выхода 0-триггера 7 разблокирует группу элементов И 1 по вторым входам, которые пропускают входную кодовую комбинацию с информационных входов 8 устройства на соответствую в 45 щие входы регистра 2. При этом соответствующие разряды регистра 2 устанавливаются в единичное состояние, т.епроисходит запись информации, По достижении счетчиком 4 импульсов такого состояния, когда на выходе старшего разряда появляется сигналвысокого логического уровня, О-триггер 7 устанавливается в нулевое состояние, поскольку на его Р-входе присутствует уровень О с выхода элен 1155 мента ИЛИ-НЕ 3 (кодовая посылка ещене закончилась). Переключившись, Р- ,триггер 7 блокирует по вторым входам группу элементов И 1, благодаря чемузапись...

Номер патента: 1598166

Опубликовано: 07.10.1990

Авторы: Гончар, Мирошников, Околотенко, Шульгина

МПК: H03K 23/40, H03K 23/66

Метки: делитель, импульсов, частоты

...на первый вход вентиля 4, в результате чего на шине 7 формируется фронт выходного импульса. Переключение триггера 1 подготавливает к работе триггер 2, который фронтом следующего импульса на шине 5 устанавливается в единичное состояние.Наличие высоких уровней на всех трех входах вентиля 3 вызывает появление высокого уровня на его выходе, который поступает на второй вход вентиля 4, удерживая его в прежнем состоянии, В результате этого на шине 7 продолжает формироваться высокий уровень выходного импульса. Вместе с тем воздействие высокого уровня с выхода вентиля 3 на й-вход триггера 1 вызывает его переключение в исходное (нулевое) состояние, В момент окончания действия второго входного импульса на шине 5 устройства на выходе вентиля 3...

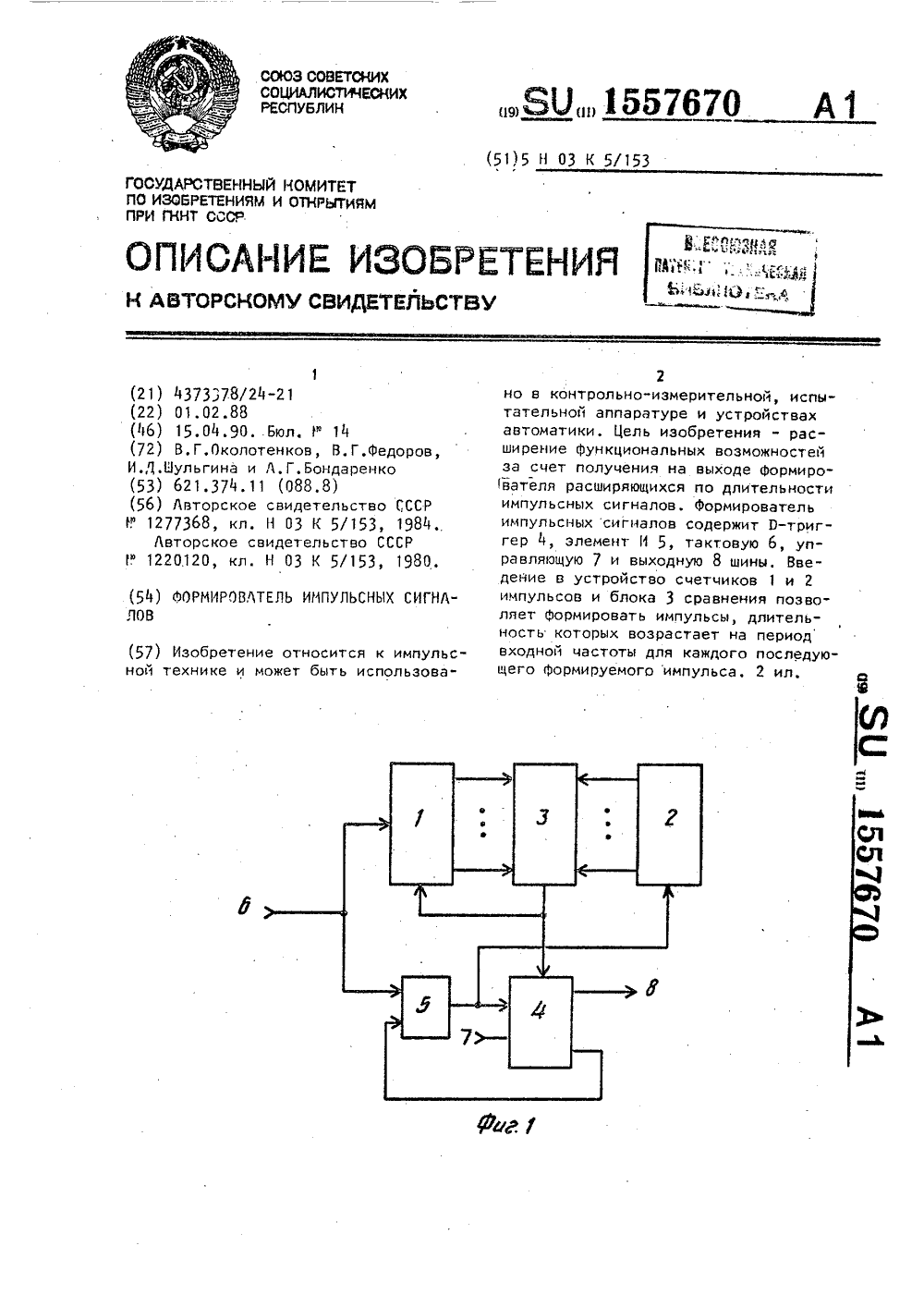

Номер патента: 1557670

Опубликовано: 15.04.1990

Авторы: Бондаренко, Околотенко, Федоров, Шульгина

МПК: H03K 5/153

Метки: импульсных, сигналов, формирователь

...управляющей шины 7,В результате этого после окончания действия первого входного импульса на тактовой шине 6 устройства происходит перекпючение н единичное состояние Р-триггера 4. Сигнал низкого логического уровня с инверсного выхода Р-триггера 4 блокирует1 О элемент И 5, а на выходной шине 8 устройства формируется единичный уровень выходного сигнапа. После окончания паузы по переднему Фронту второго импульса, поступившего на шину 6 устройства, изменяется состояние сцетчика 1 импульсов, которое стано вится равным "1". На обеих группах входов блока 3 сравнения знацения кодовых комбинаций становятся равными, 20 в результате чего на выходе блока 3 сравнения сигнал изменяется с уровня н 0 и до , что вызынает обнУление счетчика 1 и...

Номер патента: 1541759

Опубликовано: 07.02.1990

Авторы: Бондаренко, Гончар, Околотенко, Шульгина

МПК: H03K 5/01, H03K 5/153

Метки: выделения, импульсов

...логические уровни, а на все остальные - низкие, т.е. на первую, четвертую и пятую кодовые шины необходимо подать уровень "Лог, В исходном состоянии обнуляются основной 1 и дополнительный 3 счетчики5 1541759 6и 11импульсов. Сигнал Неравнозначность которое последовательно становитсяс выхода элемента 4 сравнения разре- равным "2" и "3", После окончанияшает прохождение импульсов с такто- действия третьего входного импульсавой шины 6 через элемент 5 совпаде- на выход мультиплексора должен был5ния на счетный вход счетчика 1 импуль- поступать высокий логический уровеньсов. На все три адресных входа муль- с шины -4, однако в паузах междуитиплексора 2 поступают сигналы Лог. импульсами сигнал низкого логическоиО , что соответствует режиму...

Номер патента: 1504647

Опубликовано: 30.08.1989

Авторы: Горбель, Кирсанов, Околотенко, Петренко, Сидоренко

МПК: G05F 1/569

Метки: защитой, импульсный, перегрузок, постоянного, стабилизатор, току

...а отсутствие 10 мпульса дает разрешение на быстрый азряд конденсатора интегратора через открытый транзистор цепи разряда.Выходное напряжение интегратора, ,пропорциональное площади импульса на пряжения на выходе ключевого элемен,та, поступает на первый вход блока 9 сравнения. На второй вход блока 9 сравнения поступает напряжение источника 11, пропорциональное предельно 20 допустимому току нагрузки. При номи;нальной нагрузке напряжение с выхода источника опорного напряжения превышает напряжение на выходе интегратора, и сигналы на выходе блока 9 сравнения, а также на выходе управляемого одновибратора 8 отсутствуют, что не оказывает влияния на работу устройства,В режиме перегрузки на выходе бло" 30 ка управления б длительность импульсов...

Номер патента: 1471307

Опубликовано: 07.04.1989

Авторы: Коробка, Околотенко, Разинькова, Шульгина

МПК: H03K 23/40

Метки: делитель, управляемый, частоты

...а четвертый вновь переключает триггер 2 в единичное состояние(фиг.2 в).В дальнейшем работа триггеров 1 и 2 повторяется также. В результате этого на прямых выходах триггеров 1 и 2 формируются сигналы, частоты которых в три раза ниже частоты импульсов на шине 7 и они сдвинуты друг относительно друга на период входной импульсной последовательности, На выходе вентиля .4 образуется новая импульсная последовательность за счет логического сложения этим вентилем входного сигнала с шины 7 и сигналов, имеющих место на прямых выходах триггеров 1 и 2 (фиг,2 д). На выходе вен"."иля 5 образуется другая импульсная последовательность в результате логического произведения входного сигнала с шины 7 и сигнала с прямого выхода триггера 1 (фиг.2 е), Эти две...

Номер патента: 1397968

Опубликовано: 23.05.1988

Авторы: Бондаренко, Околотенко, Петренко, Шульгина

МПК: G11C 19/00

Метки: буферное, запоминающее

...второй блок 6 сравнения сигналом высокого логического уровня со своего выхода разрешит прохождение синхрЬимпульса записи через первый элемент И 8 на узль устройства, одновременно,с этим разрешив прохож 1397968дение синхроимпульса записи на счетный вход счетчика 7, поскольку второй элемент И 8 дбудет открыт сигналом высокого логического уровня, поступающим на его второй вход с выхода элемента И-НЕ 14, Под воздействием этого синхроимпульса содержимое счетчика 7 увеличивается на единицу, С выхода первого элемента И 8 синхроимпульс записи через элемент .ШИ 9 поступает на счетный вход счетчика адреса, где сформируется адрес для записи повторяющейся кодовой комбинации. Кроме этого, через некоторое время, определяемое первым элементом13,...

Номер патента: 1338065

Опубликовано: 15.09.1987

Авторы: Бондаренко, Околотенко, Павлюк, Разинькова

МПК: H03K 23/66

Метки: делитель, импульсов, следования, частоты

...последовательность с шины 4 поступает на тактовый вход триггера 1 и на третий вход элемента 3 (фиг.2 а). Изменение состояний триггеров происходит по срезу (заднему Франту) импульсов. 1;ри срабатывании триггера 1 по первому импульсу он переключается в единичное состояние (фиг.2 б). Состояние триггера 2 при этом остается нулевым, на выходе элемента 3 имеет место единичный логическш, уровень. В исходное состояние триггер 1 возвращается очередным импульсом на его тактовом входе, при этом по срезу импульса на выходе триггера 1 переключается в единичное состояние триггер 2 (фиг.2 в). Третий входной импульс вызывает переключение в единичное состояние триггера(фиг.2 б), Состояние выходов триггера 2 и элемента 3 при этом не изменяется,...

Номер патента: 1338032

Опубликовано: 15.09.1987

Авторы: Горбель, Околотенко, Петренко, Сидоренко

МПК: H03K 5/156

Метки: импульсов, следования, умножитель, частоты

...выходных импульсов. 10На чертеже приведена электрическая функциональная схема устройства.Умножитель частоть 1 следованияимпульсов содержит счетчик 1 импульсов, выходы которого соединены с адресными входами мультиплексора 2,выход которого соединен с первымвходом элемента 3 совпадения, второйвход которого соединен с входнойшиной 4 и со счетным входом счетчика 201 импульсов; шина 5 управления соединена с входом сброса счетчика 1 импульсов и с входом синхронизациимультиплексора 2, информационныевходы которого соединены с кодовыми 25шинами 6-1, 6-2, , 6-ш, выходнаяшина 7 соединена с выходом элемента3 сонпадения.Устройство работает следующим образом, 30В исходном состоянии на шину 5поступает нулевой (логический) уровень, который...

Номер патента: 1332383

Опубликовано: 23.08.1987

Авторы: Горбель, Околотенко, Петренко, Семененко, Сидоренко

МПК: G11C 19/00

Метки: буферное, запоминающее, последовательное

...такое, что счетчик 13 под воздействием многократных тактовых импульсов достигает своего конечного состояния - на выходах всех его разрядов устанавливаются логические единицы, то элемент И 18 открывается и на его выходе появляется уровень логической единицы, который, поступая на вход А ) .В второго блока 8 сравнения, вызывает появление на его выходе сигнала логической единицы. Этот сигнал блокирует элемент И 19 и открывает элемент И 22, в результате чего последующий синхроимпульс записи через элементы И 22 и ИЛИ 24 поступает на счетный вход регистра 5 адреса, который Формирует новый адрес для записи слова входной информации.Далее .устройство выполняет запись информации с выходов регистра 4 в основные, а состояния счетчика 13 - в...

Номер патента: 1257700

Опубликовано: 15.09.1986

Авторы: Антоненко, Горбель, Околотенко, Петренко, Семененко

МПК: G06F 12/00

Метки: запоминающее

...на входной регистр 11, При этом в регистр записывается новая информацияВеличину задержки ь, инеобходимо выбирать, исходя из того, что сначала необходимо сформи ровать адрес, по которому запишется информация, затем после окончания переходных гроцессов в регистре адреса, переписать в накопитель, имеющий основные и дополнительные раз ряды ячеек памяти, информацию с входного регистра 11 и двичного счетчика 7, после чего обнулить счетчик и записать во входной регистр новую информацию. ЗОЕсли входная информация остается 1неизменной столь длительно, что счетчик 7 под воздействием многократных тактов импульсов записи достигает своего конечного состояния - на выходах всех его разрядов устанавливаются высокие логические уровни, то дополнительный...

Номер патента: 1241288

Опубликовано: 30.06.1986

Авторы: Антоненко, Околотенко

МПК: G11C 19/00

Метки: буферное, запоминающее

...в нулевое состояние, а триггер 4 - в единичное. На выходе элемента ИЛИ-НЕ 3 в это время сохраняется единичный потенциал, определяемый сигналами низкого логическогоуровня на информационных входах 6устройстваПосле переключения триггера 4 уровень логической единицы 25с его прямого выхода открывает элементы И 1, подготавливая устройствок записи входной информации. Входнаяинформация параллельным кодом поступает на входы 6 (на входы элементов И 1). При этом соответствующиеразряды регистра 2 устанавливаютсяв единичное состояниеС появлениемпервого кодового импульса на выходеэлементов И 1 элемент ИЛИ-НЕ 3 переключается в нулевое состояние, ас окончанием последнего - в единичное. 88 2Одновременно с окончанием отрицательного импульса на...

Номер патента: 1211878

Опубликовано: 15.02.1986

Авторы: Антоненко, Горбель, Околотенко, Петренко, Семененко

МПК: H03K 23/40

Метки: делитель, импульсов, следования, управляемый, частоты

...импульса, поступающего на первый входэлемента И 3. Импульс с выхода элемента И 3 поступает на выход устройства через выходную шину 7 (фиг,2 е)на счетные входы триггеров 4 и 5 ивход РЕ записи параллельного кодав счетчик 1. Присутствие импульсана входе 1 Е счетчика 1 препятствуетизменению его состояния по импульсу,поступившему на его С "вход с элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2, и устанавливает его первый и второй разряды(Фиг.2 к,л) в значения, соответствующие разрядам один и два кода управления коэффициентом деления (фиг,2 а,б), поступающего по шинам (9-1)-(9-т)управления коэффициентом деления,На инверсном выходе заема с 0 счетчика 1 появится. уровень "1" (Фиг.2 и)и по отрицательному фронту этого жеимпульса триггеры 5 и 4 установятся в...

Номер патента: 1177856

Опубликовано: 07.09.1985

Авторы: Горбель, Околотенко, Петренко, Семененко

МПК: G06F 12/00

Метки: запоминающее

...который Фор. мирует новый адрес для записи слова входной информации. Кроме того, синхроимпульс записи с выхода второго элемента ИЛИ 9 через первый эле мент 13задержки поступает на синхро. вход блока 2 записи, при этом информа" ция с выходов регистра 11 переписывается в основные, а показания счетчика 7 - в дополнительные разряды ячей-Ю ки накопителя 1. Через элементы 13 и 132 задержки синхроимпульс записи поступает иа вход "Сброс" счетчика 7, тем самым .обнуляя его, и на синхровход регистра 11, при этом информа ция, присутствующая в этот момент на входах устройства, записывается в регистр 11. Дальнейшая запись новых 6 2кодовых комбинаций происходит аналогично,Если же, начиная с какого-то момента времени, входная информацияостается...
