Орлов

Номер патента: 1291339

Опубликовано: 23.02.1987

Авторы: Андреев, Бармин, Введенский, Орлов, Соколова

МПК: B23K 35/363

Метки: аппаратуры, лужения, пайки, радиоэлектронной, флюс

...легко удаляются водой со спиртом, Активность флюса по меди составляет 2,2- 2,4 отн. ед., по серебру 1, 5-1,7 отн.ед.Флюс предназначен для пайки и лужения меди, серебра и сплава олово - свинец в узлах и блоках РЗА в микро- миниатюрном исполнении с высокой плотностью монтажа. Составы флюсов (известный и предлагаемый) и его свойства приведены в таблице,Из данных таблицы следует, что в интервале концентраций иодистого-И- метил-хинальдиния 5-15 мас.3. Данный флюс не вызывает снижения сопротивления изоляции диэлектрика и может быть рекомендован для использования при пайке изделий с высокой плотностью монтажа. Флюс приготавливают следующим образом. В расчетном количестве спирта растворяют иодистый-И-метил-хинальдиний, затем вводят глицерин....

Номер патента: 1291229

Опубликовано: 23.02.1987

Авторы: Гаврилин, Кричевский, Молчанов, Орлов, Плаксин, Пунин

МПК: B21C 37/08

Метки: клеть, прямошовных, сварочная, стана, труб

...относится к сварочному производству труб и может быть использовано для получения труб преимущественно иэ нержавеющей стали,Цель изобретения - увеличение производительности и улучшение качества сварки путем стабилизации положения свариваемых кромок и предотвращения раскрытия сварного шва.На фиг,1 схематично представлена сварочная клеть, разрез на фиг.2 то же, вид сверху; на фиг.3 - разрез А-А на фиг.2.Сварочная клеть содержит корпус размещенные на вертикальных полых осях 2 опорные ролики 3, дополнительный опорный ролик 4, установленный на горизонтальной полой оси 5, торсионы 6, соединенные рычагами 7 с вилками 8, несущими шарнирные опоры 9, на которых установлены стабилизирующие ролики 10.Ролики 3 и 4 и оси 2 и 5 имеют и при...

Номер патента: 1290446

Опубликовано: 15.02.1987

Автор: Орлов

МПК: H01P 5/08

Метки: коаксиально-щелевой, переход, соосный

...посредством фланца 3, причем фланец 3 соединен с обеими металлизированными поверхностями 8 отрезка 7 щелевой линиипосредством гальванического контакта по его плоскости.1Соосный коаксиально-щелевой переход работает следующим образом.Волна Н, щелевой линии преобразу ется посредством полоска 4, в кото- . ром выполнен прямоугольный вырез 6, в волну Т компланарного волновода. За счет гальванического контакта фланца 3 с обеими металлизированными 55 поверхностями 8 отрезка 7 щелевой линии происходит выравнивание потенциала, и волна Т компланарного волновода преобразуется в волну ТЕМ отрезка 1 коаксиальной линии. При установке соосного коаксиально-щелевого перехода полосок 4 накладывается на одну иэ металлизированных поверхностей 8 отрезка 7...

Номер патента: 1290137

Опубликовано: 15.02.1987

Авторы: Бобров, Гик, Орлов

МПК: G01V 1/52

Метки: датчик, диаграммой, направленности, регулируемой, ультразвуковой, широкополосный

...15 находится в одном из двух положений: в положении 1 он замыкает выход потен- .циометра с входом сумматора, а в положении 11 он соединяет выход фазоинвертора с входом сумматора. Сигнал, снимаемый с электродов 4 и 5, на выходе сумматора 16 равен;Н=гБ +(1-г)Н - положение 15Н= -гН +(1-г)П - положение 115 Уг=К/К50 где к - максимальная величина сопротивления 13 относительнозаземления,Е - величина выходного сопротивления 13 относительно заземления;3 , П - напряжения на электродах 4и 5 соответственно.Для пояснения работы датчика рассмотрим случай, когда на концентратор Для обеспечения механической прочности датчика согласованные поглотители размещены на держателе 9, который изготавливают из материала, плот-,55 ность и скорость звука...

Номер патента: 1289743

Опубликовано: 15.02.1987

Авторы: Орлов, Пайкин

МПК: B63B 27/14

Метки: мост, причала, соединения, судном

...расположены по оси штока 14 дополнительного гидроцилиндра. Предлагаемый подъемный мост работает следуюгцим образом.В рабочем положении мост опирается одним концом причальной секции 5 на причальнунз опору 2 и свободным концом судовой секции 6 на палубч судна (не показано). При этом нагрузки от собственного веса и перемещаемого по мосту груза воспринимаются тягами 7 и 8, работающими на растяжение, что является наиболее удобным для них видом напряженного состояния. Привод подъема моста в этом по 51 О ложении переводится в плавающий режим и не препятствует изменению положения моста при вертикальных перемещениях палубы судна,Для перевода моста из рабочего положения в нерабочее (разведенное) производится цилиндра 9, при этом подъем судовой...

Номер патента: 1289605

Опубликовано: 15.02.1987

Авторы: Алексеев, Клименков, Орлов, Савицкий

МПК: B22F 3/20, B30B 12/00

Метки: длинномерных, непрерывного, порошка, прессования

...зоне (зона С) - окончательные размеры готового изделия.При этом кольцевой паз в уплотняюшей зоне заполняется порошком, Поскольку коэффициент трения порошка по порошку больше, чем порошка по гладкой стальной поверхности ступенчатой камеры, возрастает и сила трения в уплотняющей зоне. Чем больше сила трения, тем большая сила нужна для продвижения порошка. Как известно, плотность прессовок зависит от давления прессования. Поскольку длина уплотняющей эоны Р может изменяться при перемещении составных частей, образующих ступенчатую камеру, возможно изменение силы трения. Последнее позволяет плавно изменять плотность изделий в широких пределах независимоот экструдируемого материала,Кроме этого, под действием сил упругого расширения при входе в...

Номер патента: 1288771

Опубликовано: 07.02.1987

Авторы: Конкин, Орлов, Ревунов

МПК: H01H 15/06

Метки: переключатель, ползунковый

...при опрессовке выводов в прессформе заполняются пластмассой, что обеспечивает их надежное закрепление в корпусе переключателя.Переключатель работает следующим образом. 35В одном из положений ползуны 3 подвижный контакт 6 расположен таким образом, что один 1-образный контактный участок находится на поверхности вывода 4, а другой контактный участок 8 расположен на кромках паза 1 О, при этом острые кромки 40 9 находятся на некотором расстоянии от вывода 12 и размещены в пазу 10 на расстоянии от его нижней поверхности, не имея точек соприкосновения с пластмассой основания 5. При перемещении ползуна 3 в другое положение один Б-образный контактный учао ток 8 продолжает взаимодействовать с контактными поверхностями вывода 4, а другой...

Номер патента: 1288383

Опубликовано: 07.02.1987

Авторы: Алабушев, Коновалов, Маслов, Орлов

МПК: F15B 11/12

Метки: гидрораспределителем, дистанционного, привод, трехпозиционный

...гидрораспределителей 9 и .10 и при этом было меньше напряжения включения электромагнита 30 гидрораспределителя 22, а развязывающий диод 33 запирается напряжением, поданным на электромагнит.18 через вход 20 дистанционного электрического управления привода. При снятии напряжения с входа 20 напряжение на электромагните 30 гидрораспределителя 22 становится ниже порога включения и последний переключается в исходную позицию. Поскольку выход 16 гидрораспределителя 9 подключен к штоковой полости 8 и к сливной магистрали 2, шток 6 остается в крайнем правом (фиг.1) положении, После выключения электромагнита 30 отключается электромагнит 18 гидрораспределителя 9 с задержкой, длительность которой определяется выполнением элемента 37. А так как...

Номер патента: 1288191

Опубликовано: 07.02.1987

Авторы: Афанасьев, Бочарова, Ватаманюк, Дроздов, Косырев, Маркова, Орлов, Сысоев

МПК: C09C 3/12

Метки: гидрофобного, наполнителя, термостойкого

...в 200 мл четыреххлористого углерода, и повторно кипятят при перемешивании в течение 30 мин. Затем растворитель отгоняют; а полученный продукт подвергают термообработке при 250 С в течение 60 мин,П р и м е р 3, 120 г нысокодисперсного аэросила суспендируют в 1000 мл четыреххлористого углерода при температуре его кипения в течение 30 мин. К полученной суспензии постепенно в течение 10 мин добавляют 14,4 г дифенилдихлорсилана в 150 мл четыреххлористого углерода, Смесь кипятят при перемешивании в течение 30 мин. После этого в смесь постепенно в течение 10 мин добавляют раствор, полученный растворением 49 г ПМС в 200 мл четыреххлористого углерода, и повторно кипятят н течение 30 минут при перемешинании. Растворитель отгоняют, а...

Номер патента: 1288101

Опубликовано: 07.02.1987

Авторы: Бизяев, Диденко, Завацкий, Орлов, Павлюк, Соловейчик, Шевчук

МПК: B60D 1/00

Метки: сцепное, тягача

...близком к прямолинейному, например при рабочем движении машинно-тракторного агрегата, углы складывания прицепного звена и тягача невелики и не превосходят угол з. Величина угла Р может быть предварительно установлена путем регулировки длины ограничительных цепей 19 при помощи стяжек 20 в зависимости от условий эксплуатации. Во время такого двккения дышло 11 постоянно находится в пазу 10 прицеп 3 12881 ной скобы 6, Поворот дьппла 11 относительно прицепной скобы 6 при этом исключен. Мгновенный центр поворота прицепного звена относительно тягача находится вблизи точки О. Это уве личивает эффективную длину дьппла на величину 1 за счет чего движение прицепного звена происходит с повышенной устойчивостью. Положение точки 0 можно изменять...

Номер патента: 1287797

Опубликовано: 07.02.1987

Авторы: Волнянский, Кузнецов, Мыколив, Орлов, Панчук, Яровой

МПК: A01J 25/12

Метки: массы, отделения, сыворотки, сырной, формования

...уровня, который поддерживается датчиком4, сырное зерно в нижней части вертикального корпуса 3, уплотняясь под действием вышележащей массы,имеет постоянное объемное влагосодержание и структурно-механические показатели,исключающие зависание сырной массы иобеспечивающие высокое качество формуемого сыра. При этом вертикальный корпус3 находится в крайнем нижнем положении.Перед началом выгрузки блока сыра в форму 10 вертикальный корпус 3 посредствомпривода 4 перемещается в крайнее верхнееположение на высоту формуемого блока, приэтом перфорированный цилиндр 2 служитдля срезания шипов сырной массы, образовавшихся на наружной поверхности дренажных участков вертикального корпуса 3и имеет диаметр отверстий перфорации 5 1 О 15 20 30 35...

Номер патента: 1287772

Опубликовано: 07.02.1987

Авторы: Ельцов, Зеленов, Землянов, Макарова, Орлов, Табунов

МПК: A01D 45/26

Метки: аппарат, капустоуборочной, срезающий

...транспортера, вид сбоку; на фиг. 4 - то же, вид сверху.Срезающий аппарат включает раму 1, прижимной барабан 2, кривошипно-коромысловый механизм 3 с лифтерами 4, привод 5, установленный на несущем брусе 6, и приемный транспортер 7.На прижимном барабане 2 шарнирно закреплены передние и задние коромысла 8, на свободных концах которых жестко закреплены клавиши 9, выполненные в виде изогнутых по дуге вращения рамок. На нижних концах передних коромысел установлены шарниры 10, к которым крепятся лифтеры 4 и шатуны 11, связанные с приводом 5, установленным между срезающим аппаратом и транспортером 7. Передние концы лифтеров посредством телескопических подвесок 12 шарнирно закреплены на раме 1 срезающего аппарата, а задние - посредством...

Номер патента: 1287174

Опубликовано: 30.01.1987

Авторы: Орлов, Шафоростов

МПК: G06F 17/14

Метки: дискретного, преобразования, фурье

...с целью упрощения устройства, оно содержит и групп косинусныз и синусных блоков понижения порядка первого типа (п=.1 оо И, И - размер преобразования по (2-(-1) 40 (р=1,п) блоков в р-й группе, и групп косинусных и синусных блоков понижеР пия порядка второго типа по (2 +2 х(-1)блоков в р-й группе и (и) групп блоков суммирования-вычитания 45 по 2 в (-1)"7 з " блоков в каждой группе, причем первая группа выхода р-го косинусного блока понижения по" . рядка первого типа р-й группы подключена к группе входов (р+1)-го ко синусного блока понижения порядка второго типа (р+1)-1 группы, втораяи третья группы выходов р-го косинус- ного блока понижения порядка первого типа р-й группы подключена к груп" 55 пам входов соответственно (р+1)-го...

Номер патента: 1286885

Опубликовано: 30.01.1987

Авторы: Нехорошев, Орлов, Поселенов

МПК: F25B 21/02

Метки: термовлагостат, термоэлектрический

...1.Термоэлектрический терм овлагостат содержит теплоизолированную камеру 1, термобатарею 2 термостатирования, имеющую выносной радиатор 3, связанный с ее горячими спаями 4, и холодный теплообменник 5 связанный с ее холодными спаями 6, термобатарею 7 влагостатирования с теплообменниками 8 и 9 ее горячих 10 и холодных 11 спаев соответственно, поддон 12 с водой, находящийся вне теплоизолированной камеры 1,два фитиля 13 и 14, первый из которых связан одним концом с радиатором 3 термобатареи 2 термостатирования, а второй - одним концом с теплообменником 9 холодных спаев 11 термобатареи 7 впагостатирования, другие концы обоих фитилей соединены с поддоном 12 с водой, В фитиле 13 могут быть выполнены прорези 15 для прохода...

Номер патента: 1286844

Опубликовано: 30.01.1987

Авторы: Орлов, Поклонов, Юдкин

МПК: F16C 17/24

Метки: подшипник, скольжения

...среды, в которой работает подшипник. По мере износа антифрикциониого вкладыша 2 площадь .контакта выступов элементов 4 и 5 с 40валом 3 постепенно увеличивается,что приводит к плавному возрастаниютемпературы вышеуказанных элементов,отслеживающей износ их выступов,Прй выполнении элементов 4 и 5 излегкоизнашиваемого теплопроводногоматериала, например алюминия, температура элементов 4 и 5 заметно возрастает, не вызывая износа вала 3.При достижении предельного износа вал 503 входит в контакт не с выступом,а с самим элементом 4 или 5 подшипника скольжения, при этом площадь контакта, следовательно, и температураскачкообразно возрастает, что является сигналом к остановке вала 3.При выполнении нескольких высту-пов на поверхности элемента 5,...

Номер патента: 1286728

Опубликовано: 30.01.1987

Авторы: Мельников, Орлов

МПК: E21B 12/06, E21B 17/22

Метки: шнеков

...- то же, вид сверху.Устройство для очистки шнеков содержит два очистительных органа ввиде колес 1, свободно установленныхна осях 2 кронштейнов 3, связанныхс корпусом 4, причем на колесах 1радиально расположены упругие очистительные элементы 5. Устройство имееткопир 6 с отвестием под шнек и силовой гидравлический цилиндр 7. Копиржестко соединен с корпусом 4 и имеетпазы, огибающие отверстие под шнеки предназначенные для горизонтальногоперемещения по .ним кронштейнов 3, асиловой гидравлический цилиндр установлен на корпусе 4 и соединен шарнирно своим штоком с тягами 8, причемпоследние жестко соединены с кронштейнами 3,Очистительные элементы 5 выполненыупругими в виде отрезков стальногоканата. Кронштейны 3 в верхней частиимеют ось 9 с...

Номер патента: 1286367

Опубликовано: 30.01.1987

Авторы: Орлов, Приходько

МПК: B23K 9/00

Метки: многопостовой, сварки

...поддерживая устойчивуо дугу, ведет сварку на одном из сварочных постов 8.При начале работ еие на одном сварочном посту токовая нагрузка и цепи 6 питания сварочных усгановок возрастает и один из датчиков 17, поста: нув реле а срабатывания, подает сигнал необходимой величины иа открывание тиристорных отключателей 11 и 14, вклочив таким образом сварочнуо установку 3 в Общую цеь 9 питания сварочных постов 8. При дальнейшем повышении нагрузки на сварочных остах 8, кроме ра, ее вк,;очеых двух сварочных установок 2 ч 3, аналогичным образом включястся саэо.я уг.ановкя 4 и т.д. При нарастании нагрузки на сварочных постах 8 ио мере лстижгния порога срабатывания определен:-ым датчиком посредством тиристорных отключателей в общую цепь питания...

Номер патента: 1286355

Опубликовано: 30.01.1987

Авторы: Дубовик, Орлов

МПК: B23D 33/00

Метки: отбраковки, отходов

...образом.Подлежащий резке пруток 18 подается задающим механизмом в отверстие неподвижного инструмента 15. Его передний конец, дойдя до призмы 6, опираясь на нее, перемещается до контакта с подвижным упором 3. Упор 3 под действием подаваемого прутка, перемещаясь в опоре 2 на заданную величина Р, тянет за собой сухарь 7 и вместе с ним призму 6, которая начинает поворачиваться вокруг оси 5 относительно кронштейна 4, растягивая при этом пружину 8. Своим поворотом призма 6 освобождает поджатый задающим механизмом к упору 3 передний конец прутка 18.Другой конец перемещающегося упора 3 воздействует на датчик 10, включающий привод подвижного инструмента 11. Под воздействием нагрузки подвижный инструмент5 1 О 1520 фор мула изобретени 40 45...

Номер патента: 673042

Опубликовано: 30.01.1987

Авторы: Гуревич, Орлов, Пятецкий, Райхман, Рубанов

МПК: G06K 15/14

Метки: информации, регистрации

...1, иапри 2мер лазер, расширитель 2, простран-. ственно-временной модулятор 3, содержащий многоканальный дефлектор 4,выполненный в виде совокупности элементов, узел формирования сигналовравномерной освещенности 5, фокусирующие элементы 6,7, выполненные в виде сферической и цилиндрической линз соответственно, и щелевую диафрагму 8, светоделительный элемент 9, выполненный в виде зеркала, фокусирующий элемент 10, выполненный в виде проекционного. объектива, носитель информации 11, двухкоординатный стол 12, датчики перемещения 13,блок управления 14, блок ввода информации 15, ключи 16, датчик совмещения 17, привод 18 двухкоординатного сТола, датчик фокусировки 19 и дефлектор 20.Устройство работает следующим образом.На двухкоординатный...

Номер патента: 1285446

Опубликовано: 23.01.1987

Авторы: Ильин, Ковалев, Кузнецов, Орлов, Сазонов, Чистяков

МПК: G05D 23/19

Метки: многозонных, объектах, температуры

...соединены соответственно с задатчкком и общим сумматором, а выход - с входом общей холодильной установки, о т л и ч а ю щ е е с я тем, что, с целью снижения энергозатрат, повышения равномерности температурного поля в зоне (камере) и 3 12856Выходной сигнал сумматора 17 приповышении температуры наружного воздуха на сумматоре 19 компенсируетвыходной сигнал сумматора 18 и неправильное переключение теплообменников не происходит.Выходные сигналы сумматоров 17и 18 являются входными сигналами длясумматора 19, При достижении выходным сигналом сумматора 19 определенного значения (выше порога зоны нечувствительности) срабатывает пороговый элемент 28, выходной сигналкоторого через исполнительный механизм 22 отключает теплообменник 8 15от...

Номер патента: 1284801

Опубликовано: 23.01.1987

Авторы: Кузьмин, Орлов, Смольянинов, Хлебников, Чамов

МПК: B24B 37/04

Метки: сепаратор

...окружности менее, чем на 0,1 диаметра гнезда, то наружные края гнезд сепаратора недостаточно жесткие и вероятность наползания сепаратора на детали при выходе их за края притиров остается большой.Если наружный диаметр сепаратора меньше диаметра огибающей окружности более, чем на 0,4 диаметра гнезда, то велика вероятность разрушения деталей вследствие выхода их из гнезд сепаратора в процессе обработки. Испытывают сепараторы изготовленные по вариантам 2-6 (фиг. 3) по вариантам 7-11 (фиг. 5) и по вариантам 12-16 (фиг. 6). Сепараторы по вариантам 2-16 выполнены на базе известного сепаратора, имеющего следующие основные, размеры: Р = 420 мм; Р- = = 318 мм; Р= 395 мм; Р 1 = 77 мм, где Р - внешний диаметр сепаратора; Р - диаметр окружности, на...

Номер патента: 1284623

Опубликовано: 23.01.1987

Авторы: Кириченко, Клочко, Кучеров, Митропольский, Орлов, Перов, Хайдуков, Шерстнев

МПК: B21B 17/14

Метки: непрерывного, редуцирования, труб

...сварки, затем диск убирают и производят сварку труб стыковкой торцов, имеющих температуру сварки, с приложениемк трубам осевого усилия сжатия, Послеснятия грата на ходу и в случае необходимости подогрева в индукционной проходнойпечи бесконечная трубная заготовка поступает на прокатку в редукционныи стан.30Высокая скорость обрезки концов трубдиском трения и совмещение обрезки с разогревом торцов труб до температуры сварки позволяют осуществлять сварку труб внепрерывную плеть на ходу без остановкитрубы и петлеобразования,Пример. Рассматривают способ производства бесшовных труб на установке снепрерывным станом.Труба с непрерывного стана длиной 30метров после извлечения оправки передается по скоростному рольгангу к редукционному стану....

Номер патента: 1195828

Опубликовано: 23.01.1987

Авторы: Жесткова, Орлов, Прошин

МПК: G21C 19/10

Метки: дистанционный, захват

...захват обеспечивает дистанционное центрирование и компенсацию неточности наведения на ячейку ядерного реактора тепловыделяющей сборки любого сечения за счет того, что корпус механизма открытия и закрытия захвата перемещается в горизонтальной плоскости и по углу при возникающих сдвигающих усилиях, а при снятии этих усилий возвращается в исходное положение. Захват обеспечивает повьппение надежности перегрузочного оборудования, исключает возможность деформации и поломки дорогостоящих тепловыделяющих сборок,увеличивает безопасность работы обслуживающего персонала и сокращает время перегрузки.Описываемый захват позволит применять перегрузочные машины меньшей точности, что существенно снижает их стоимость. 1 11958Изобретение относится к...

Номер патента: 1283770

Опубликовано: 15.01.1987

Авторы: Бурмистрова, Орлов, Павлюкова

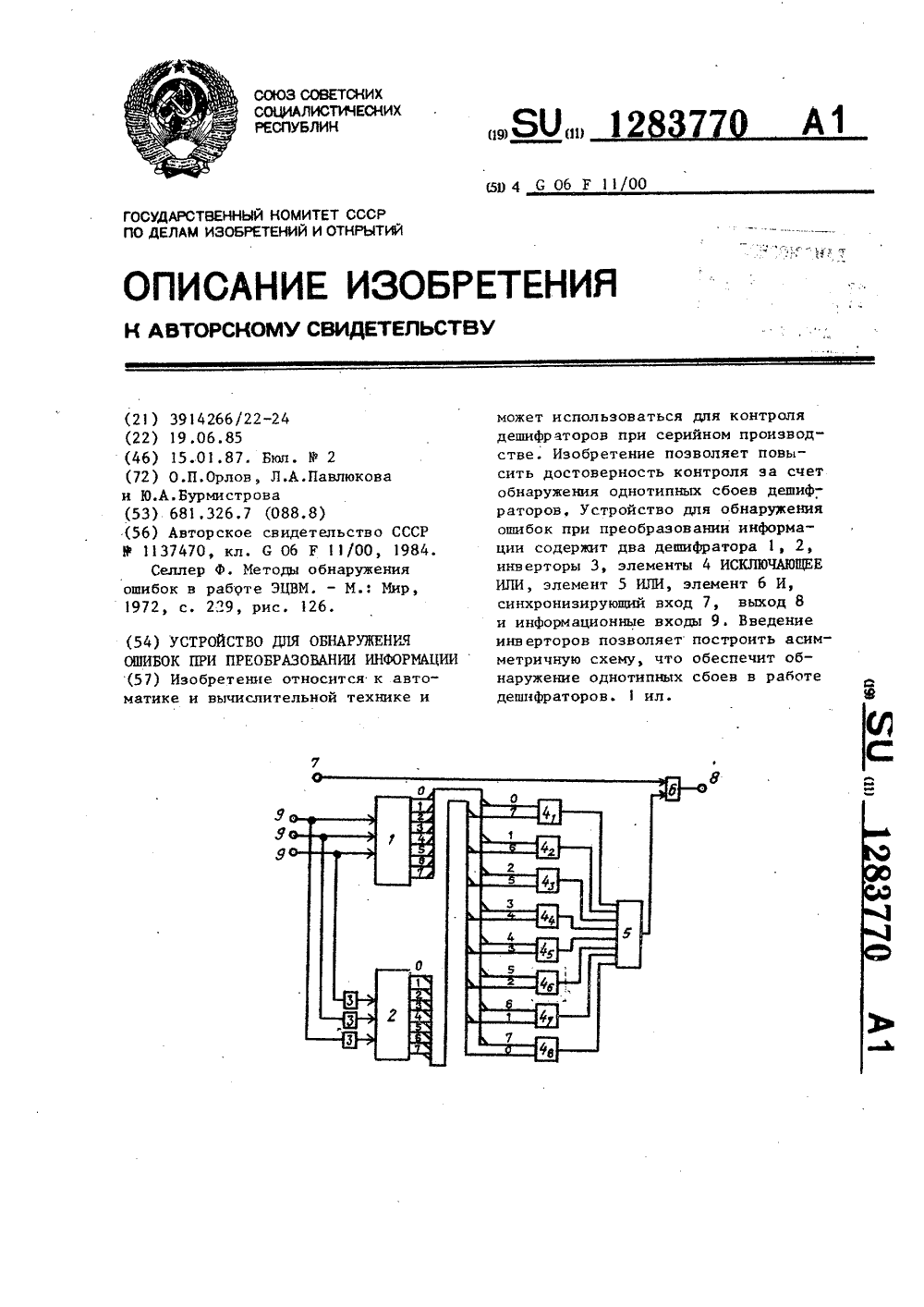

МПК: G06F 11/08

Метки: информации, обнаружения, ошибок, преобразовании

...4,поступают сигналы с 1-го выхода первого дешифратора 1 и с (и) - го выхода второго дешифратора 2, то на выхопах всех элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 4, а следовательно, и на всех входах элемента ИЛИ 5 присутствуют "О". При этом О, поступаю-. щий с выхода элемента ИЛИ 5 на первый вход элемента И 6, запрещает прохождение сигнала с синхронизирую- щего входа 7 устройства на выход 8, что свидетельствует о правильной работе дешифраторов 1 и 2. 2В случае сбоя в работе хотя бы одного из дешифраторов 1 и 2, сиг 1 11налы 1 с их выходов поступают на входы различных элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 4, что вызывает появление сигналов "1" на их выходах, а следовательно, и на входах элемента ИЛИ 5. Этого достаточно, чтобы сигнал "1", поступающий с выхода...

Номер патента: 1283539

Опубликовано: 15.01.1987

Авторы: Безрядин, Денщиков, Орлов, Шенфельд

МПК: G01G 7/04

Метки: автоматические, большегрузные, весы

...устанавливает блок 19 переключения режимов в нижнее положение Й -а) на обмотку 22 управления 1 О двигателя 14, который производит съем с планки 29 требуемого числа гирь 28 до положения "предварительноготарирования приближенного уравновешивания подвески 1. При этом выходной 15 сигнал Ч, блока 17 перегрузки уменьшается в несколько раз и блок 17 перегрузки переводит блок 19 переключения режимов в среднее положение (8-В) на обмотку 23 управления двигателя 2520 потенциометрического механизма 27, который подает тарировочный ток 1 в катушку 38 уравновешивающего компенсатора 12, возвращающего измерительное коромысло 8 вместе с подвеской 1 в исходное (нулевое) положение 69=0 существовавшее до наложнения на чашку 2 тары 4. В исходном положении...

Номер патента: 1283476

Опубликовано: 15.01.1987

Авторы: Орлов, Перминов, Страдомский

МПК: F16J 15/40

Метки: магнитожидкостное, уплотнение

...магнитом 1.Между валом 3 и полюснымн приставками 2 размещены шайбы 6, разделенныенемагнитными прокладками 7. Шайбы 6охватывают вал 3 и имеют на наружнойповерхности выступы 8 и 9, причемвыступы соседних шайб примыкают кконусным выступам 4, 5 полюсных приставок разноименной полярности. Шайбы 6 выполнены из магнитопроводящего материала и создают резко неоднородное магнитное поле в рабочем эа"зоре, Зазоры между шайбами 6 и валом 3, немагнитными прокладками 7и валом 3 заполнены магнитной жидкостью 10. 2При немагнитном вале 3 шайбы 6могут быть выполнены Т-образной формы, что позволяет концентрироватьмаксимальную напряженность поля око"ло вала, при этом в рабочем зазореуплотнения создается несколько магнитожидкостных уплотняющих...

Номер патента: 1283475

Опубликовано: 15.01.1987

Авторы: Евсин, Орлов, Стародомский, Харьковский

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение, штока

...каналов9, по которым циркулирует магнитнаяжидкость, От входного 10 и выходного 11 аксиальных каналов к каждомувыступу 7 полюсных приставок 3 отходят соответствующие радиальные каналы 12 и 13, которые снабжены немагнит.ыми трубками 14 и 15, концевые части которых размещены в кольцевых полостях 16 между выступами 7 ипротивоположно направлены. Вход 10и выход 11 аксиальных каналов магнитожидкостного уплотнения соединяютсяс насосом 17 по замкнутому или поразомкнутому циклу, где в месте разрыва установлена вмкость 1 8 с маг"нитной жидкостью.Магнитожидкостное уплотнение работает следующим образом,До включения привода штока производится пускнасоса 17, который обеспечивает циркуляцию магнитной,жидкости 5 в уплотнении. Магнитная...

Номер патента: 1282349

Опубликовано: 07.01.1987

Авторы: Лосев, Орлов, Слаутин, Шилов

МПК: H04L 17/16

Метки: биимпульсного, приемник, сигнала

...сигнала с помощью третьего и четвертого элементов И 7 и 8 по сигналу с первого выхода генератора 4 тактовых имгульсов производится запуск ждущего мультивибратора 11, отсутствием сигнала высокого уровня на инверсном выходе которого запрещается работа в следующем полупериоде элементов И 9 и 10 (ждущий мультивибратор 11 формирует импульс длительностью., равной 0,75 периода биимпульсного сигнала), а сигналом высокого уровня с его единичного выхода разрешается работа элементов И 5 и 1 О, По сигналу от первого выхода генератора 4 тактовых импульсов, соответствующему сигналу с выхода дешифратора 3, либо с помощью элемента И 5 (при наличии на входе дешифратора 3 нулевого импульса в принимаемой последовательности иФормула изобретения 1 11,...

Номер патента: 1282115

Опубликовано: 07.01.1987

Авторы: Нагорнов, Орлов, Тихомиров

МПК: G06F 7/04

Метки: сравнения, чисел

...соответственнологические "1", "1" и "0". В результате число С исключено из дальнейшего рассмотрения. При этом на выходе12 ячейки установлен сигнал логической 1,Если а; = Ь; = О, а с, = 1, тонавыходе элементов И-НЕ 22-24 имеютсясоответственно логические "1", "1","О", а на выходах 9 - также логический "0", при этом число С исключается из рассмотрения, На выходе элемента И-НЕ 25 присутствует логическая "1", на выходе 12 ячейки - сигнал логического "0" и в следующихячейках устройство переходит к поиску максимального числа из двух оставшихся А и В (так как С ) А иС ) В, то среднее из А, В, С не может быть меньшим из оставшихся).Если из рассмотрения уже исключены два каких-либо числа, то логическая "1" присутствует только на выходе...

Номер патента: 1281596

Опубликовано: 07.01.1987

Авторы: Велиев, Гусейнов, Орлов, Семкин, Сутовский, Шевляков, Шифрин

МПК: C21D 7/08, C21D 8/00

Метки: металлических, поверхностей, упрочнения

...7218/21 Тираж 550 Подписное ВНИИПИ Государственного комитета СССР по делам изобретейий и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная,4 ностей, в связи с чем не достигаетсянеобходимый эффект упрочнения поверхности, так как твердость поверхностимало меняется по сравнению с исходнойи значительно ниже достигамой при . 5обработке с удельным давлением в оптимальном интервале.При более высоких значениях удельного давления (36-50 МПа) происходитсильное тепловыделение и прогревбольшого объема металла, повышенныйизнос трущихся поверхностей в процессе обработки (осадка деталей) иповышенная неплоскостность. В связис этим снижается эффективность упроч 15нения...
