Орлов

Номер патента: 1192877

Опубликовано: 23.11.1985

Авторы: Глезер, Орлов, Садиков, Хорьков

МПК: B21C 47/00

Метки: двухпозиционное, намоточно-разматывающее

...привода 10 сцепная муфта 8 смещается вдоль своей оси и размоточный барабан разъединяется с приводом. Рычаги 12 фиксатора бараба-. на 4 разворачиваются в крайнее правое положение, утапливаясь ниже уровня направляющих 2. Одновременно пустой барабан 4 под воздействием ролика 19, приводимого пневмоцилиндром 21, смещается по горизонтальным направляющим 2 и занимает положение в углублениях направляющих под механизмом 23 подъема, который своими крюковыми захватами поднимает барабан 4, освобождая направляющие.119 зПо завершении намотки рулона набарабан 3 электродвигатель привода 9 выключается, а сцепная муфта 7 смещается вдоль своей оси,разъединяя барабан и привод. Рычаги 11 фиксатора под действием гидроцилиндра 14 разворачиваются вкрайнее левое...

Номер патента: 1191667

Опубликовано: 15.11.1985

Авторы: Векслер, Ковалева, Кузьмичева, Орлов, Радюхин

МПК: F16J 15/00

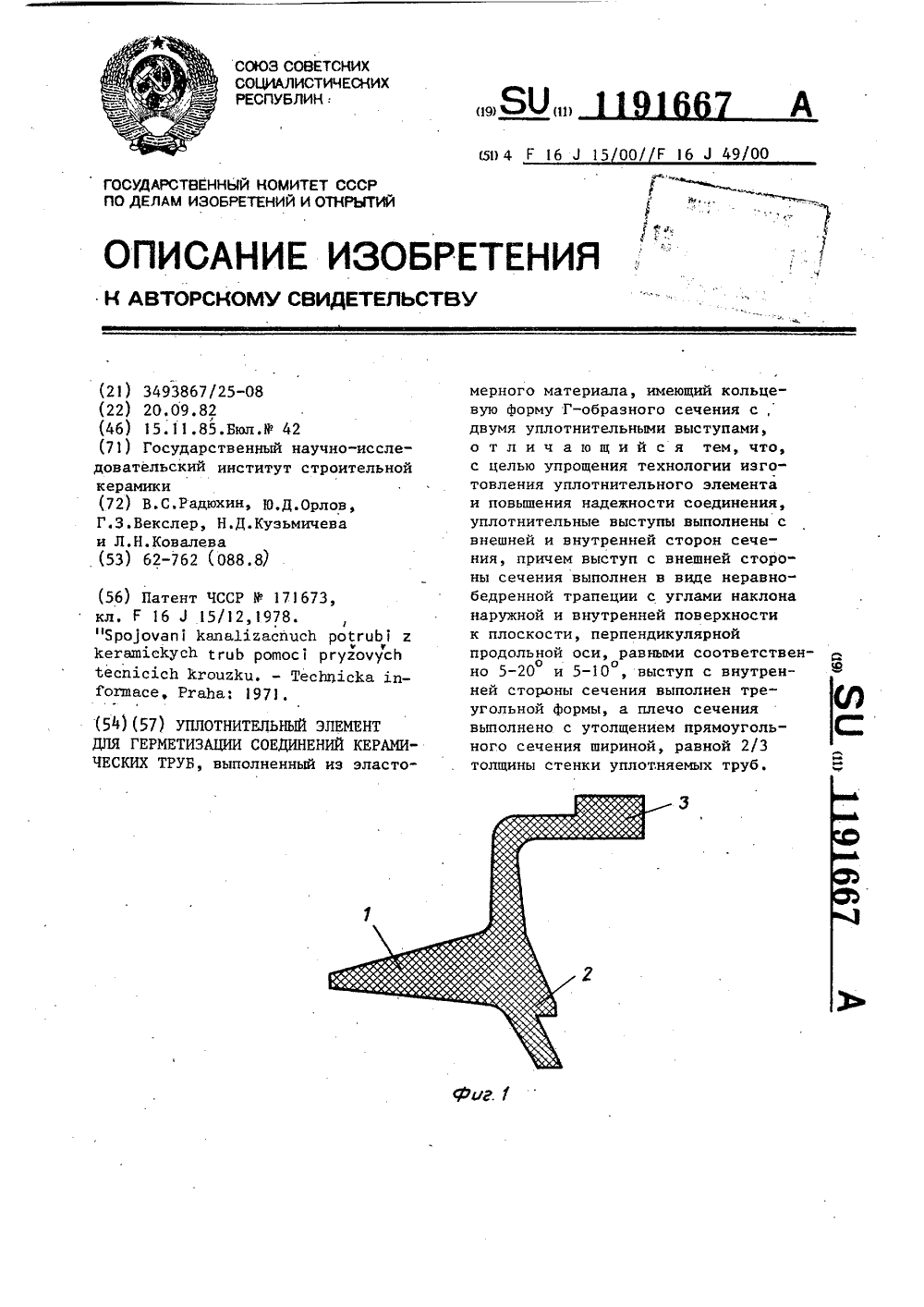

Метки: герметизации, керамических, соединений, труб, уплотнительный, элемент

...элемент для герме-. 2 О тизации соединений керамических канализационных труб кольцевой формы, выполненный из резины, в поперечном сечении имеет Г-образную форму, с внешней стороны сечения выполнен 25 выступ 1 в виде неравнобедренной трапеции с углами наклона боковых образующих трапеции к плоскости перпендикулярной продольной оси, с ."внутренней стороны сечения - треугольный выступ 2, а на плече сечения выполнено утолщение 3 прямоугольной формы.Перед монтажом уплотнительный элемент натягивают на конец ствола трубы и вместе с ней при помощи - известных приспособлений заталкивают в раструб, При этом происходит дефор, мация лепесткового выступа уплотнительного элемента, благодаря чемувоз О никает контактное напряжение...

Номер патента: 1191616

Опубликовано: 15.11.1985

Автор: Орлов

МПК: F04B 51/00

Метки: испытаний, насоса, объемного, ресурсных, типа

...типа 1, нагнетательную магистраль 2, регулируемое сопротивление 3, датчик 4 динамического давления, усилитель 5 и осциллоскоп 6. Длина напорной магистрали 2 от испытуемой гидромашины 1 до регулируемого сопротивления 3 выбирается кратной длине звуковой волны в рабочей жидкости, определяемой скоростью звука и низшей плунжерной частотой, соответствующей номинальной скорости вращения насоса,Способ ресурсных испытаний насоса ооъемного типа осугцествляется следующим образом. После включения насоса 1 обороты доводят до номинальных. С помощью регулируемого сопротивления 3 создают в нагнетательной магистрали 2 давление рабочей жидкости на уровне 3 - 4 МПа. Затем, плавно изменяя обороты насоса вблизи их номинального значения, создают пульсацию...

Номер патента: 1191239

Опубликовано: 15.11.1985

Авторы: Куликов, Мочалова, Орлов, Сигаев

МПК: B23K 33/00

Метки: сварки, соединений, угловых

...тяжелой, энергетической и других отраслях машиностроения,Цель изобретения - повышение точности изготовления конструкции путем снижения сварочных деформаций.На чертеже представлен сварной коробчатый корпус с угловыми соединениями, сечение,При изготовлении сварного корпуса необходимо обеспечить высокую точность размера А, при значительно меньшей точности размера В. Сопряжение свариваемых деталей в этом случае выполняют по двум участками 2, расположенным во взаимно перпендикулярных плоскостях, при этом участок меньшей протяженности располагают в плоскости, перпендикулярной контролируемому размеру, Соотношение длин сопрягаемых участков, а следовательно, и глубин разделок зависит от соотношения точностей размеров, изменение которых...

Номер патента: 1191102

Опубликовано: 15.11.1985

Авторы: Караваев, Лепехин, Орлов, Рева, Ремнев, Рябчук, Тябин, Ульянкин

МПК: B01F 7/28

Метки: смеситель, центробежный

...В химической; нефтехимической и другихотраслях промышленности. 5 Цель изобретения - интенсификация процесса и улучшение качества смеси за счет реализации смешения во взаимно проникающих тонкопле ночных факелах распыла,На чертеже представлен центробежный смеситель, общий вид в разрезе. 15 Смеситель содержит корпус 1,роторы 2 и Э с коаксиально установленными коническими кольцами 4. Роторы установлены на соосных валах 2 р5 с каналами подвода компонентов.Коаксиальные конические кольцаверхнего ротора 2 входят с зазором .,в промежуткимежду коническими кольцами нижнего. ротора. Роторы снабжены 25соосно установленными дополнительными кольцами 6 одинакового диаметра,внутренняя поверхность которых выполнена конической, а наружная снабжена...

Номер патента: 1190475

Опубликовано: 07.11.1985

Авторы: Голотюк, Елисеев, Орлов, Попов

МПК: H03K 3/286

Метки: магнитно-полупроводниковый, элемент

...элемента основана на принципах работы ТБРИ 2, из которых один используется для 10 15 20 25 30 35 40 45 50 55 хранения 1 информации, а второй - для хранения логического 0. При этом каждый ТБРИ 2 работает следующим образом.Импульс тока, подаваемый в обмотку 5 записи ТБРИ 2 переводит магнитный материал перемычек между отверстиями многоотверстной ферритовой пластины 22, через которые проходит указанная обмотка, в насыщенное состояние, либо подтверждает это состояние, если магнитный материал до этого момента времени в нем находится. Подачей в последующие моменты времени последовательности сдвинутых во времени импульсов тока в обмотку 9 подготовки С и в обмотку 10 опроса С 2 производится смена состояний намагниченности...

Номер патента: 1190325

Опубликовано: 07.11.1985

Авторы: Бобров, Гик, Орлов

МПК: G01V 1/16

Метки: датчик, моделирования, сейсмического, трехкомпонентный

...2,ХУ - компонентам колебаний; К - коэффициент усиления усилителей по напряжению," 1,(1 4.1, 4.2, 4.3,4.4) - напряжение на 1-ом электроде датчика,Смещение каждой призмь 2 датчика вызывает появление электрического заряда на электродах, сигнал от которых поступает на вход усилите.лей 6,1-6.4, к выходу каждого из них подключены фазоинверторы 7.в7.4. Суммирование (или вычитание ) сигналов осуществляется подключением прямого (или инверсного ) выходов к сумматорам 8.1-8.3.Для пояснения работы датчика последовательно рассмотрим случаи, когда на торец пьезоэлемента датчика действуют поочередно компоненты смещения , ,одинаковой амплитуды в системе координат, показанной на фиг Под действием пьезоэлемент будет изогнут в плоскости 2 Х, на...

Номер патента: 1190287

Опубликовано: 07.11.1985

Авторы: Егорычев, Орлов, Соловьев

МПК: G01R 23/16

Метки: анализа, генераторов, флуктуационных, характеристик

...х(й) - низкочастотные флуктуацииизлучения от согласованнойнагрузки 1;К, - коэффициент усиления преобгразователя 2;Ь К - флуктуации коэффициентаусиления преобразователя 2,обусловленные низкочастотными флуктуациями исследуемого генератора 3;у(С) - случайный процесс, обусловленный флуктуациями генератора 3;ш - индекс модуляции коэффициента усиления преобразователя 2 низкочастотнымифлуктуациями исследуемогогенератора 3;Распределение флуктуаций И(Е) на выходе параметрического преобразователя 2 согласно классической методике г = К.Х (1 + ау )где И,(х) - распределение Флуктуацийизлучения от согласованнойнагрузки 1,И (х) - распределение флуктуацийисследуемого генератора 3;--- якобиан преобразования1ф " флуктуаций,Поскольку дисперсия д...

Номер патента: 1190145

Опубликовано: 07.11.1985

Авторы: Еськов, Кириленко, Орлов

МПК: F23D 11/04, F23D 11/12, F23D 11/14 ...

Метки: форсунка

...впериферийные, боковые участки факела постенкам камеры 1 и конфузорного участка 4.При значении соотношения более 0,38 увеличение угла раскрытия уже незначитель 90145 5 10 15 20 25 30 35 40 45 50 55 но, но боковые участки факела объедняются топливом.Форсунка работает следующим образом.Пример 1, Исполнение форсунки с нижними значениями соотношении:= 0,125; - ," - = 0,04.При этом формируется плоский факел с углом раскрытия 66 в горизонтальной плоскости и достаточно равномерным распределением жидкости по его ширине. Давление распылителя перед форсункой невелико (1,8 ат) и соответствует диапазону располагаемых давлений за регулирующей аппаратурой топливных систем. В таком исполнении форсунка в сравнении с известной особых преимуществ в...

Номер патента: 1189916

Опубликовано: 07.11.1985

Авторы: Данилова, Ермолаева, Королькова, Крылов, Лапин, Мартиросян, Овсепян, Орлов, Пшеничников, Саркизова

МПК: D21C 9/08, D21H 3/66

Метки: бумаги, изготовлении, картона, смолы, удаления

...осуществляют следующим образом.В суспензию сульфитной целлюлозы, содержащей эмульгированную вредную смолу, при перемешивании добавляют продукт на основе отхода фтористого алюминия следующего состава, мас.Я:Аморфная двуокись 62Фтористый кальций 17Гидроокись алюминия 8Окись кальция 13Расход смолоудаляющего агента составляет 0,21 О от массы абсолютно сухого волокна. Волокнистую суспензию перемешивают в течение 30 мин, затем определяют степень выбираемости эмульгированной смолы по разности оптической плотности водной фазы до и после обработки волокнистой массы порошкообразным кремнийсодержащим смолоудаляющим агентом.Степень выбираемости эмульгированной смолы приведена в таблицеПример 2. Способ удаления смолы осуществляют аналогично...

Номер патента: 1189642

Опубликовано: 07.11.1985

Авторы: Булавин, Крюков, Орлов, Смирнов

МПК: B23Q 3/00

Метки: дисков, закрепления, трения

...деталей-дисков 5 по наружному и внутреннему диаметрам.Каретка 15 имеет вырезы 17,соот О ветствующие расположению, размерам и конфигурации зажимных губок 6 для свободного их прохода в вырезах 17 при движении каретки 15 назад.В корпусе 1 с переходником 2 выполнены пазы 18, соответствующие расположению, размерам и конфигурации опорных пластин 4 и 16 для базирования дисков трения 5 как по внутреннему, так и по наружному диаметрам,расположенных на каретке 15.Для лучшего захода пакета 7 дисков 5 трения во внутреннее пространство корпуса 1 опорные пластины 4 и 16 имеют заходные фаски 19.Устройство работает следующим образом.На каретку 15 устанавливается съемный нажимной диск 12,.Затем устанавливаются диски 5 трения, которые нанизываются на...

Номер патента: 1188680

Опубликовано: 30.10.1985

Авторы: Богданов, Орлов, Синев

МПК: G01R 31/40, H04K 3/00

Метки: источник, помеховых, сигналов

...обеспечивает броски питающего напряжения 11 на нагрузке 1 по отношению к 3,и. о 15 зо 25 зо 35 40 В источнике сигналов осуществляется автоматическая стабилизация номинального уровйя постоянного напряжения на выходе независимо от влияния нагрузки 1 и напряжения источника 3. Для этого служит цепь обратной связи, состоящая из составного эмиттерного повторителя 13, фильтра 20 нижних частот, резистора 11 обратной связи и операционного усилителя 8.Источник помеховых сигналов работает следующим образом.В исходном состоянии на выходе сдвигового регистра 4 присутствует нулевой код Хь операционный усилитель 8 управляет транзисторами 14 и 15 так, что выполняется соотношение: 19 (113+1 но 4 + 110 Бяок - 1 12 1 од -- 101-1 я,где 1.1 з - напряжение...

Номер патента: 1188667

Опубликовано: 30.10.1985

Авторы: Зикий, Молодцов, Орлов, Чепелев, Шестов

МПК: G01R 23/10

Метки: входного, панорамного, радиоприемника, сигнала, частоты

...трак та на уровне порога формирователя 2),что позволяет проводить измерениечастоты и других сигналов.Код частоты (значение частотысигнала) через открытый второй ключ15 поступает на выход частотомера.Это значение кода частоты сохраняется на .ыходных шинахустройства доконца перестройки или до появленияв полосе пропускания усилительноизбирательного тракта 1 нового сигнала, В последнем случае по сигналуот порогового Формирователя 2 КЯ-триггер 11 устанавливается в единичное состояние, закрывается элемент И16 и второй ключ 15, и сигналом отФормирователя импульсов переднегоФронта 12 регистр памяти 14 устанавливается в нулевое состояние. В дальнейшем процесс измерения частоты счгнала повторяется. Ай Е 3 щах55 При настройке...

Номер патента: 1188551

Опубликовано: 30.10.1985

Авторы: Денщиков, Орлов, Павлова

МПК: G01M 1/12

Метки: измерении, лопатки, момента, плеча, статического, установки

...способа контроля 15 плеча установки лопатки при измерении статического момента; на фиг.2 - схема реализации способа.Устройство для контроля плеча установки лопатки при измерении статического момента является одновременно устройством для измерения статических моментов и содержит основание 1, закрепленную на нем опору 2, размещенное на опоре 2 посред- д ством призмы 3 коромысло 4. Коромысло 4 снабжено дополнительными Ч-образными призмами 5 и 6, магнитным успокоителем 7 и узлом измерения, включающим микрошкалу 8, закрепленную ЗО на коромысле 4, и закрепленные на основе осветитель 9, конденсатор 10, объектив 11, систему зеркал 12 и шкалу 13. На коромысле 4 размещен также переходник 14 для крепления измеряе 35 мых лопаток 15,...

Номер патента: 1188379

Опубликовано: 30.10.1985

Авторы: Баринов, Камерилин, Орлов, Панфилов

МПК: F15B 11/042

Метки: гидравлическая, подачей, станка, шлифовального, шпинделя

...сопротивления 9 и с подводными каналами 10 трехпозиционного гидрораспределителя 11, сливной канал 12 которого связан со сливным баком 13 системы. Обрабатываемые изделия 14, например твердосплавные пластины, установлены на столе 15 под шлифовальным кругом 16. Источник питания 17 подключен к мостовому сопротивлению 9, а дополнительный источник питания 18 через дроссель 19 и 20 - к опорам 2 и 3,Система работает следующим образом.При подаче масла от источника питания 18 в гидростатические опоры 2, 3 гидродвигатель 1 всплывает как в радиальном, так и осевом направлении. Масло от источника питания 17 поступает в гидравлическое мостовое сопротивление 9, слив из которого отведен в бак 13. Из диагонали 8 мостового сопротивления 9 масло...

Номер патента: 1188376

Опубликовано: 30.10.1985

Авторы: Дубнов, Зудин, Орлов, Писаренко

МПК: F15B 7/10

Метки: гидропривод

...3 сообщена с входом напорного клапана 11 и с дополнительным каналом 12, 20 связанным с питающей гидролинией 8. В дополнительном канале 12 выполнено радиальное отверстие 13, которое взаимодействием со стенкой 14 гидромотора 2 образует распределительный элемент с функцией25 ДА - НЕТ, привод которого реализован с помощью кинематической связи с выходным звеном 4 гидромотора 2. Напорный клапан 11 настраивается на избыточное давление 0 Р ф, где Р - давление настройки напорного клапана; К - минималь- З 0 ное усилие пружины 10, а Г - плошадь поршня гидродвигателя 9. Гидропривод работает следующим образом. Нагнетатель подает рабочую среду по гидролинии 1 в рабочую полость гидромотора 2, откуда уходит по сливной гидро- линии 3 через напорный...

Номер патента: 1188299

Опубликовано: 30.10.1985

Авторы: Брин, Горбачев, Лялин, Орлов, Панин, Попова, Смирнов

МПК: E04H 7/04

Метки: панель, стеновая, теплоизоляционная

...4 - панель в аксонометрии.Стеновая теплоизоляционная панель, предназначенная преимущественно для резервуаров, включает облицовку 1 15 из профилированного металлического листа с выпусками 2, выступающими эа пределы утеплителя 5, и опорные ,элементы в виде горизонтальных бандажей 4, 20Панель выполнена с карнизным свесом в виде закрепленного в верхней части облицовки 1 посредством скобы 5 на заклепках 6 Г-образного фартука 7, одна из сторон которого . установлена параллельно защитной облицовке 1, а другая выполнена с поперечными гофрами 8 и установлена параллельно кровле 9,резервуара. Бандажи 4 жестко закреплены на боко. 30 вой стенке резервуара 10.Ионтаж теплоизоляционной панели производится следующим образом. Панель навешивается...

Номер патента: 1186895

Опубликовано: 23.10.1985

Авторы: Бутин, Клюкин, Круглов, Орлов, Руднев, Слободяник

МПК: F23D 14/02

Метки: газовая, горелка

...А-А на Фиг. 1; на фиг. 3сечение Б-Б на фиг. 1; на фиг. 4 -сечение В-В на фиг. 1.Газовая горелка содержит цилиндрическую вихревую камеру 1 смешенияс торроидальной выходной амбразурой2, против которой с образованиемкольцевого зазора 3 установлен подвижный вдоль оси камеры 1 дисковыйотражатель 4, причем отношение ширины кольцевого зазора 3 к диаметрукамеры 1 смешения составляет 0,050,25. На входе в камеру 1 смешенияустановлен топливный коллектор 5,подключенный к топливным патрубкам6 и снабженный на выходе завихрителем 7. Внутренняя стенка 8 коллектора 5 выполнена конфузорной с рядамиравномерно размещенных по окружности арочных прорезей 9, служащих эавихрителем 7, а их продольные оси направлены под острым углом к образующей конфузора в...

Номер патента: 1186690

Опубликовано: 23.10.1985

Авторы: Ворожбитов, Востриков, Добронравов, Дубовик, Орлов, Павлов, Сорокина, Талаш, Шахназаров

МПК: C22C 38/28

Метки: сталь

...трещин.Химические составы исследованных плавок предлагаемой и известной сталей приведены в табл, 1, Механические и технологические свойства исследованных плавок предлагаемой и известной сталей приведены втабл. 2.Результаты проведенных испытаний представленные в табл. 2, показывают, что предлагаемая стальобладает повышенной прокаливае Омостью и сопротивлением развитиютрещин. Изменение пределов легирующих элементов ведет либо к недопустимому снижению, твердости иневозможности получить на валках"активный" слой, либо к получениюнедостаточного уровня сопротивления развитию трещинИз предлагаемой стали изготавливают валки холодной прокатки, при испытании которых наблюдаются повышение сопротивления развитию трещин и прокаливаемости, что...

Номер патента: 1186586

Опубликовано: 23.10.1985

Авторы: Голозубов, Гуркина, Кисиленко, Орлов, Полуротова, Сергеев, Царицын

МПК: C03B 31/00

Метки: декоративно-облицовочного

...песка смешивают в смесителе и увлажняют до 70%, Из полученной пресс-массы на гидравлическом прессе прессуют 5 подложку, после чего на нее наносят декоративный слой в виде шликера, гранул цветного стекла либо их комбинации. По рольгангу изделия поступают в сушило, где при 200 С в течение 15 мин происходит их сушка. С остаточной влажностью (1% изделия перемещаются в роликовую конвейерную печь. Равномерно в течение 20 мин изделия нагревают до 900 С и выдерживают при этой температуре 15 мин. После этого спеченный материал вначале быстро охлаждают в те-.счение 11 мин до 600 С, а затем медленно отжигают 50 мин до 250 С. 30 Отожженные изделия охлаждают до 10 мин 70 С, после чего их подвер гают контролю на соответствие ТУ. Коэффициент...

Номер патента: 1185509

Опубликовано: 15.10.1985

Авторы: Бауман, Беспалова, Игнатов, Костюшин, Орлов, Пыдрин, Успенский

МПК: H02K 15/06

Метки: бесконтактного, возбуждения, генератора, крепления, обмотки, статоре, электрического

...н открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор В. КовтунЗаказ 6432/54 Изобретение относится к технологии изготовления электрических машин, в частности для изготовления бесконтактных генераторов.Цель изобретения - упрощение техноло 5гии изготовления электрических машин иповышение надежности крепления обмоткивозбуждения,На фиг.1 изображен размещенный в обойме статор с установленным в нем каркасом собмоткой возбуждения до проведения операции расчеканки концов опорных элементов,разрез; на фиг.2 статор, после расчеканкиконцов опорных элементов, разрез.Способ крепления обмотки возбуждения встаторе бесконтактного электрического генератора осуществляют следующим...

Номер патента: 1185002

Опубликовано: 15.10.1985

Авторы: Гайворонский, Данин, Орлов, Орлова, Пындак, Тепляков

МПК: F16J 15/32

Метки: гидропневмомашин, пар, уплотнительное, цилиндрических

...основа. ния манжеты. Опорная поверхность 6 и торец 7 выполнены параллельно друг другу. На тыльной стороне манжеты имеется паз 8, ширина которого соответствует ширине центрального выступа манжеты. Пажимное кольцо 2 по геометрии аналогично рабочей манжете 1, но не имеет паза.45 20 Оптимальные геометрические размеры манжет определены экспериментальным путем и соответствуют следующимвеличинам: 50отношение ширины центрального выступа манжеты в основании и на кромке - А:Б = 2:1;отношение ширины наружного язычка к общей ширине манжеты - В:Г =. 1:7 551:8;отношение ширины манжеты в месте пересечения уплотняющей и опорной поверхностей к общей ширине манжетыЛ:Г = 1:1,51:1,6; угол о = 120150, угол р = 60 70 О, Манжеты предпочтительнее...

Номер патента: 1184112

Опубликовано: 07.10.1985

Авторы: Безруков, Зырянов, Коваль, Орлов, Сапко, Саутин, Ткаченко

МПК: H05B 7/10

Метки: дуговой, электродержатель, электропечи

...относится к электротсрмии и может быть использовано в конструкциях электрододержателей дуговых электропечей.Цель изобретения - повышение 5 надежности работы электрододержателя за счет снижения его колебаний.Ца фиг.1 показан электрододержатель, общий вид, на фиг.2 - сечение Л-А на фиг.1, 1 ОЭлектрододержатель содержит вертикальную стойку 1, к верхнему торцу которой прикреплен рукав 2 с головкой электрододержателя 3. На конце рукава 2 со стороны элек трододержателя 3 установлены и жестко соединены с рукавом 2 два поперечных ребра жесткости 4, в которых выполнены круглые отверстия 5, Отверстия 5 расположены соосно оси рукава 2В отверстия 5 вставлена инерционная масса 6, выполненная в виде цилиндра с двумя кольцевыми проточками 7,...

Номер патента: 1183277

Опубликовано: 07.10.1985

Авторы: Леснов, Орлов, Уваров, Урмина

МПК: B22C 3/00

Метки: пресс-форм, смазка

...неоднородности компонентов.В предлагаемой смазке использу ются фосфат алюминия как связующее и гидроокись алюминия как добавка, понижающая его кислотность.Введение в состав смазки гидро- окиси алюминия совместно с фосфатом алюминия способствует увеличению адгезионных свойств смазки. Кроме того, применение гидроокиси алюминия в совокупности с кислым фосфатом алюминия увеличивает вяжущие. свойства фосфата алюминия,которыи полимеризуется-.35 ф в виде сетчатых структур, что при контакте с горячей поверхностью формы обуславливает существенное увеличение ,когеэионных свойств смазки.40 метров решетки фосфата алюминия и параметров решетки материала формы.Предлагаемые составы смазки 2-4, выходящие за оптимальные соотношения ингредиентов 1 и 5 и...

Номер патента: 1183126

Опубликовано: 07.10.1985

Авторы: Бочков, Забегаев, Лощилина, Орлов, Пучков

МПК: A62C 35/54, B05B 1/34

Метки: насадок, распылительный

...4Изобретение относится к противопожарной технике, а именно к устройствам предназначенным для подачи огнетушащей жидкости, в частности в аппаратах технологического оборудования закрытого типа.Цель изобретения - повышение равномерности распыления огнетушащей жидкости. На чертеже изображен предлагаемый насадок, разрез. 10Распылительный насадок содержит корпус 1 с выходным отверстием 2 и вставку 3, размещенную в корпусе 1 с образованием вихревой полости 4 между внутренней поверхностью корпуса 1 и наружной поверхностью вставки 3. Вставка 3 имеет участок,:,.н 1 олненный в виде усеченного полого конуса 5 с тангенциальными отверстиями 6, и центральный выходной канал 7. Внутренняя поверхность корпуса 1 выполнена сферической, а центральный...

Номер патента: 1183069

Опубликовано: 07.10.1985

Авторы: Волошенко, Кураев, Орлов, Порошенко, Шмакова

МПК: A61B 5/0444, A61B 5/05, G01N 21/00 ...

Метки: диагностики, мат, плацента-плод, системы, состояния, угрожающего

...В. Гирняк Редактор А. Сабо заказ 6187/4 Тираж 721 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, И, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная,4 Изобретение относится к медицине,а именно перинатальной медицине.Цель изобретения - ранняя диагностика заболевания,Способ осуществляют следующимобразом.Больной после определения сторонылокализации плаценты методом ультразвуковой локации монополярно, относительно объединенного ушного электрода, регистрируют зрительные УВПсимметричных, передне-височныхотделов. Регистрацию УВП проводят взвукоизолированной, экранированнойкамере в положении сидя, с открытыми глазами и фиксацией взгляда налампе фотостимулятора, В...

Номер патента: 1182158

Опубликовано: 30.09.1985

Авторы: Афанасьев, Никитин, Орлов

МПК: E21B 47/12

Метки: бесконтактной, блоке, датчика, кабелем, каротажным, маятниковом, связи

...упора 5 маятникового блока и далее грузы 13 и 14 вращаются вместе с маятниковым блоком под действием веса груза 13, при этом маятниковый блок поворачивается на угол К 1 и выходит из состояния ориентирования (фиг.б), начинается раскручивание токоотводов. При этом грузы 13 14 и 4 составляют кинематическое звено (фиг.б). Величина груза 13 должна быть выбрана такой, чтобы она обеспечивала вращение не только груза 14, но и маятникового блока, что выполняется при, 25 Р 5 5 ю м 5Р 5 и м ф Рг 5 о м г Предположив, что звено остается жестко связанным при всех значениях углов М 1, М 7, М 5, можно определить 30 угол К 7 Р, при котором грузы находятся в состоянии равновесия1 г, РР 5 а Р 5р, рР 5 со 5 в -Рг Р со 5 -Отсюда йР 5 - Р 2 р 2- Рг-Р соз -2...

Номер патента: 1181932

Опубликовано: 30.09.1985

Автор: Орлов

МПК: B63B 21/14

Метки: буксирного, вожжевого, клюз, судовой, троса

...сбоку, показано положение троса в отверстии; на фиг,З - то же, вид сверху.Судовой клюз для буксирного вожжевого троса содержит корпус 1, 15 снабженный основанием 2. В корпусе выполнено незамкнутое отверстие 3 для удержания и направления троса 4, Отверстие 3 образовано верхней ограничительной 5 и боковыми опорными 2 О 6 и 7 стенками с рабочими поверхностями, одна из которых 6 выполне 32 гстенок 5, 6 и 7 в продольном сечении представляют собой раструбы, т.е. их наружные кромки скошены.Клюз для вожжевых тросов устанавливается основанием 2 на палубе толкача или баржи разъемом к ДП. Клюз используется следующим образом.Трос 4 заводится снизу в незамкнутое отверстие 3 корпуса 1 клюза, а концы троса 4 с коушами (не показаны) фиксируются на...

Номер патента: 1181132

Опубликовано: 23.09.1985

Авторы: Герасименко, Круш, Орлов

МПК: H03K 23/00

Метки: делитель, резервированный, частоты

...которого соединен с входом установки М-разрядного счетчика 4 импульсов, входы - с выходами соответ ствующих элементов 6-1, 6-26- М эквивалентности, первые входы которых соединены с соответствующими выходами М -разрядного счетчика 4 импульсов, вторые входы элементов 25 6-1,6-26- М эквивалентности каждого из каналов 1, 2 и 3 деления частоты соединены с выходами соответствующих мажоритарных элементов 7-. 1, 7-2,,7-М, первые входы которых соединены с выходами соответствующих разрядов М -разрядного счетчика 4 импульсов первого канала 1 деления частоты и с соответствующими информационными входами М -разрядного счетчика импульсов 4 второго канала 2 деления частоты, выходы разрядов которого соединены с вторыми входами соответствующих...

Номер патента: 1180839

Опубликовано: 23.09.1985

Авторы: Брагилевский, Глумчер, Жабреев, Каретный, Орлов, Трофимов

МПК: G05B 11/01

Метки: варианты, ее, следящая, трехкоординатная, фазовая

...сравнения, входящегов состав первого привода 5.На второй вход блока 13 сравненияпоступает выходной сигнал тахогенератора 16, входящего в состав первого привода 5. Выходной сигнал блока 13 сравнения, пропорциональныйразности сигнала рассогласования иугловой скорости привода 5,поступаетна вход усилителя 14 мощности, с 1 Овыхода которого сигнал поступает навход электродвигателя 15 первогопривода 5. Вал электродвигателя15 кинематически соединен с валомпервого фазовращателя 8, который из меряет его угловое положение, Валэлектродвигателя 15 поворачиваетсядо тех пор, пока сигнал рассогласования на выходе первого фазового демодулятора 3 не становится равным нулю. 20Фазомодулированный сигнал заданияс первого выхода задатчика 1 поступает на...
