Номер патента: 1256210

Опубликовано: 07.09.1986

Авторы: Кишиневский, Орлов, Шостак

МПК: H03M 7/12

Метки: двоичного, значного, значный, кода

...разрешение элементу И 26 на передачу поступающему по входу 28 сигналу считывания выходного кода.Кроме того, после перехода триггера 10 подготовки в единичное состояние выдается разрешение элементу И 13 на пропускание тактовых импульсов на входы счетчиков 8 и 7 на вычитание, происходит также запись значности я входного кода в счетчик 8.В дальнейшем при поступлении по входу 28 сигнала считывания выходного кода:открываются элементы И 20 группы и считывается выходной код.Одновременно с этим триггер 5 блоки- ровки переходит в единичное состояние, происходит запись в счетчик 7 значности Р выходного кода и выдает разрешение элементу И 18 на прохождение тактовых импульсов на вычитающие вхо 3 1256 ды счетчиков 7 и 8, вход сдвига...

Номер патента: 1256191

Опубликовано: 07.09.1986

Авторы: Васюхно, Волков, Иванов, Орлов

МПК: H03K 17/567

Метки: переключающее

...логической "1", которое подаетсяна К-вход РКБ-триггера 23 и второй 20 вход первого элемента И-НЕ 24, на выходе которого появляется напряжение с уровнем логической "1", при этом на К-входах РКБ-триггеров 23 и 26 25 действует напряжение с уровнем логической "1", которое не изменяет состояния выходов этих триггеров.При появлении на С-входе синхрони 30 зации второго ПКБ-триггера 26 первого тактового импульса с выхода мультиплексора 6 на прямом выходе второго ВКБ-триггера 26 появляется напряжение с уровнем логической "1", которое действует на первый вход второго эле-З 5 мента И-НЕ 27, на второй вход которого действует также уровень логической "1" с первого тактового импульса мультиплексора 6, в результате на выходе второго элемента И-НЕ...

Номер патента: 1256111

Опубликовано: 07.09.1986

Авторы: Киселева, Орлов

МПК: H01P 1/185

Метки: свч, фазовращатель

...предприятие, г.ужгород, ул,Проектная, 4 Изобретение относится к радиотехнике, может быть использованопри разработке измерительной техни"ки и техники связи СВЧ диапазона иявляется усовершенствованием иэобре"тения по авт.св. У 1030889.Цель изобретения - уменьшениетемпературной зависимости фазовогосдвига СВЧ-фазовращателя.На чертеже изображен предложенный 10СВЧ-фазовращатель.СВЧ фазовращатель содержит диэлектрическую подложку 1, сегнетоэлектрическую пленку 2, металлические полоски 3 и 4, на сторонах которых вшполнены выемки 5 и выступы 6.Устройство работает следующим образом,При включении СВЧ-фазовращателяв линию передачи угравляющее напряжение подается на металлическую полоску 3, аметаллические полоски...

Номер патента: 1255800

Опубликовано: 07.09.1986

Авторы: Александрова, Бакулкин, Белова, Кулямина, Моисеев, Мурашова, Орлов, Павлушкин, Прохоров, Савин, Смирнов

МПК: F16L 59/05

Метки: защитного, изделиях, покрытия, создания, цилиндрических

...в два слоя. Е 1 аполнение суспснзисй минерального вяжущего первого слоя25 стеклосетки, поступающей с барабана, производится во время прохождения ею смеси- тельной емкости с рециркуляцией и непрерывной подачей компонентов от растворочасоса.Суспензия минерального вяжугцего готовится из портландцемента М 400 в растворомешалке принудительного действия. при этом водоцементное отношение принято равным 0,42 с целью полной пропитки стскловолокнистой арматуры. Для улучшения структуры загцитного слоя, регулирования сроков схватывания связукнцего, повыше ния адгезии армируюшего и смачиваюгцего компонентов в состав пасты вводится поверхностно-активное вешество -- дивинилстирольный латекс СКС-ГП марки Б в количестве 7% от массы вяжущего.Второй слой...

Номер патента: 1255633

Опубликовано: 07.09.1986

Авторы: Кузьмин, Орлов, Смольянинов, Хлебников, Чамов

МПК: C09G 1/02

Метки: суспензия, твердых, шлифования

...подложек больших интегральных микросхем, следующие.П р и м е р 1. Суспензию готовят по приведенной технологии при следующем соотношении компонентов, мас.%:Карбид бора зернистостьюМ 28 5,0М 40 10,0Карбид кремниязеленый зернистостьюМ 28М 40ГлицеринВодаМ 40ГлицеринВода 11,021,043 П р и м е р 3. Суспензию готовят при приведенной технологиипри следующем соотношении компонентов, мас.%:Карбид бора зернистостьюМ 28 8,0М 40 17,0Карбид кремниязеленый зернистостьюМ 28М 40ГлицеринВода 10 8,017,023,027 Состав суспензии для шлифования 45 твердых материалов и свойства обработанных материалов приведены в табл,и 2. Из табл, 1 и 2 следует, что параметр шероховатости поверхности сапфира подложек после шлифования находится в пределах 0,48-0,52 мкм при...

Номер патента: 1255220

Опубликовано: 07.09.1986

Автор: Орлов

МПК: B05B 13/02

Метки: материал, нанесения, покрытий, рулонный

...закрепленных на станине 4, Направляющая 3 имеет в начальном и конечном поперечных сечениях плоскую форму типа лотка, а в средней центральной 20 части она плавно переходит в цилиндрическую форму Причем периметр цилиндрической центральной части направляющей 3 равен ширине ее поперечного сечения краевых плоских частей, 25 По центру внутри цилиндрической части направляющей 3 расположена форсунка 5, соединенная трубопроводом б с приспособлением для подачи материала покрытия к форсунке 5. ЗО 20 1Устройство работает следующим образом,Рулонный материал с помощью подающих валков 1 подается через направляющую 3 к тянущим валкам 2. Проходя через направлиющую 3, копируя ее плавную форму, рулонный материал постепенно начинает сворачиваться в...

Номер патента: 1255092

Опубликовано: 07.09.1986

Авторы: Орлов, Распопова, Толоконников

МПК: A23K 1/00

Метки: корм, коров, лактирующих

...следующем соотношении компонентов, мас.У,:Грубые корма 12-15 Концентрированныекорма 8-10 Отходы переки водорофоры ребрисПовареннаяСочные корма О1255092 2Изобретение относится к сельскому П р и м е р 2. Лактирующим коро" хозяйству и может быть использовано вам на 3-м месяце лактации скармлив кормпении лактирующих коров. вают корм аналогичного состава заЦель изобретения - повышение жир- исключением того, что количество ности и качества молока. 5 кормовой крупки из филлофоры ребрисП р и м е р 1. Коровам на 2-м мес. той берут 1,03, Соотношение комполактации скармливают в течение меся- нентов корма следующее, мас.3: ца корм следующего состава, мас.7: Грубые корма 15Грубые корма 12 КонцентрированКонцентрирован- ные корманые корма 8 Кормовая...

Номер патента: 1254591

Опубликовано: 30.08.1986

Авторы: Лосев, Орлов, Шкаликов

МПК: H04L 17/16

Метки: биимпульсного, приема, сигнала

...(фиг.2 д).,Уменьшение амплитуды входногосигнала на величину ьО (фиг,2 е) припостоянном уровне порога срабатывания триггера 1 Юмитта приводит к смещению местоположения сннхронизирувщих импульсов вследствие изменениядлительности формируемых импульсов(фиг.2 ж). Причем синхронмпульсы,формируемые из передних фронтов сиг-.налов (соответствующие единичным сим"волам), опережают свое истинное местоположение на велйчину ь (фиг.2 3 ),а синхроимпульсы, формируемые из зад 3 1254них фронтов импульса (соответствующие приему нулевых символов), - отстают на ь (фиг,2 и).Превьлпенне амплитуды входногосигнала (фиг,2 к) на величину ЬП также приводит к смещению местоположения синхронизирующих импульсов. Однако в этом случае...

Номер патента: 1254501

Опубликовано: 30.08.1986

Авторы: Орлов, Павлов, Панюшкин, Пустовит

МПК: G06F 15/173

Метки: вершины, графа, моделирования

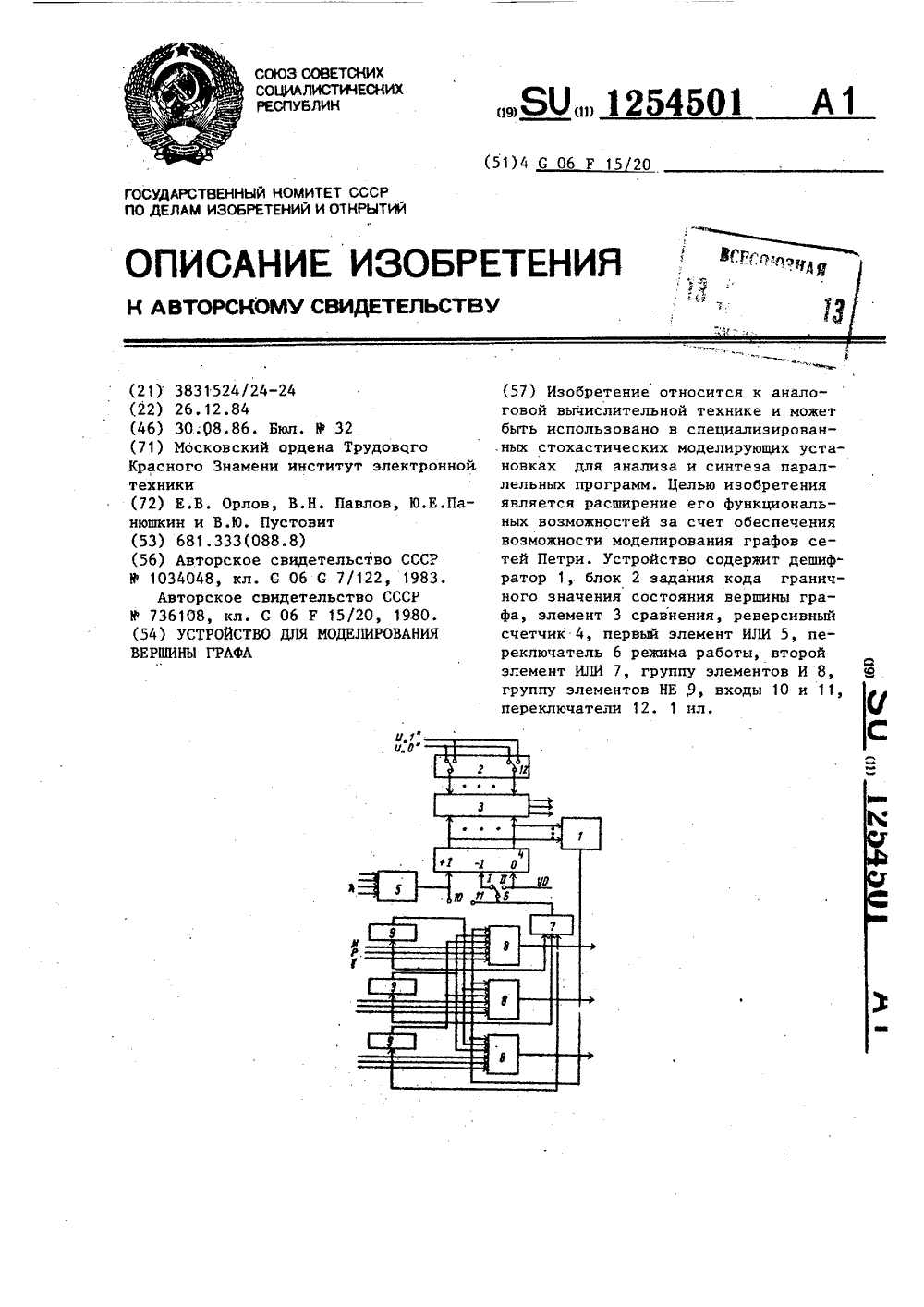

...11"1" и 11"0" на входы задания логических уровней.Входной сигнал, проходя через элемент ИЛИ 5, поступает ца вход прямого счета реверсивного счетчикаи .увеличивает его значение, На выходе дешифратора 1 появляется сигнал, который разрешает прохождение сигналов , о и ) на выход устроисгва.Б устройстве предусмотрено два режима работы.Б первом режиме (выход элемента ИЛИ 7 подключен к входу обратного счега реверсивного счетчика 4) при возникновении сигналов 1 А , р и и ца входах одного из элементов И 8, ца выходе этого элемента появляется сигнал, который, проходя через элемент НЕ 9, запрещает прохождение сигналов на выход в других элементах И 8. Выходной сигнал, проходя через элемент ИЛИ 7, поступает на вход обратного счета реверсивного...

Номер патента: 1254475

Опубликовано: 30.08.1986

Авторы: Дауров, Орлов, Черкашин

МПК: G06F 7/548

Метки: координат, преобразования

...по заднему фронту этого импульса осуществляется через логический элемент ИЛИ 34 установка триггера 24, а также по выходу51 сдвиг регистра угла 5 на ш разрядов влево и увеличение счетчика 6циклов на единицу.Блок 12 управления переходит к обработке результатов цикла. Импульсыс генератора 26 через разрешенныйлогический элемент И 28 поступают нарегистр 20, который осуществляетобработку результатов цикла, аналогично обработке исходных данных,Описанный порядок работы повторяетсядо завершения последнего (М)-гоцикла, когда содержимое счетчика Ьциклов станет равным (М), в этомслучае сигнал с выхода счетчика повходу 36 поступает в блок 12 управления, где разрешает логический элемент И 39 и инициирует блок 27 анализа знаков на обработку...

Номер патента: 1254305

Опубликовано: 30.08.1986

Авторы: Безрядин, Денщиков, Орлов, Романов

МПК: G01G 7/04

Метки: весоизмерительное

...электромагнитов 24 и на компаратор кодов 33, сравнивающий коды сигналов с буферной памяти 34 и с блока электроме" ханической памяти 35 и при несовпадении их (сигнал с блока электромеханической памяти равен "О", поскольку все гири были сняты с коромысла 7) включает через ключ 32 электродвигатель 20 механизма гиреналожения. Планка 16 опускается и соответствующие гири 14, электромагниты 24 которых включены, опускаются вниз с гиредержателями 15 и накладываюгся на нриэмы 13 коромыс 1254305ла 7, уравновешивая грубое значение массы взвешиваемого груза 3, при этом коды с блока электромеханической памяти 35 и буферной па-. мяти 34 равны и компаратор кодов 33 подает сигнал на блок управления 27 на, переключение ключа 28 с грубого уравновешивания...

Номер патента: 1254071

Опубликовано: 30.08.1986

Авторы: Гордеев, Гусаков, Краснов, Орлов, Святенко

МПК: D03D 47/24

Метки: нити, прокладывания, рапирном, станке, ткацком, уточной

...зубчатой рейкой 17, вы- Зо полненной как одно целое с пластиной 18, на конце которой находятся четыре ролика 19, перемещающихся по направляющим 20. На пластине 21, выполненной с возможностью перемещения посредством четырех роликов 22 по направляющим 23, жестко связанным с пластиной 18, установлены рапиры 24. 1 2имеет храповик 30, жестко посаженный на нижний конец винта 25, и собачку 31, ось которой жестко соединена с шестерней 28, а сама собачка с одной стороны прижимается пружиной 32 к храповику 30, а с другой стороны к ней прикреплена гибкая связь 33, связанная с журавликом 34 ремизоподъемной каретки.Устройство работает следующим образом.Получая движение от главного вала, звездочка 2 посредством вала 1 и конической пары 3 и 4 передает...

Номер патента: 1253464

Опубликовано: 30.08.1986

Авторы: Вергейчик, Галынский, Карев, Ким, Орлов, Петров, Радишевский, Сташинский

МПК: A01D 17/00

Метки: картофелеуборочный, комбайн, многорядный, самоходный

...а именно к машинам для уборки картофеля.Цель изобретения - повышение эффективности подрезания клубненосногопласта и растительных остатков иустранение сгруживания массы в приемной части комбайна,На фиг, 1 изображена схема самоходного картофелеуборочного комбайна, вид сбоку; на фиг. 2 - то же,вид сверху; на фиг, 3 - то же, передняя часть.Самоходный многорядный картофелеуборочный комбайн содержит несущую 15раму 1, мосты 2 и 3 управляемых и ведущих колес соответственно, навеснуюраму, выполненную в виде двух независимых элеваторных секций 4 с подкапывающими и сепарирующими рабочими 2 Оорганами, элеватор 5, комкодавителиб, сужающие транспортеры 7, сепарирующий элеватор 8, транспортер 9,ботвоудаляющее устройство 10 и выгрузной...

Номер патента: 1252776

Опубликовано: 23.08.1986

Авторы: Орлов, Шостак

МПК: G06F 9/48

Метки: прерывания

...в регистре 1 находятся запросы 0010011101011100. 20Первый по очереди запрос находится в 13-м разряде. Выход 1 регистра соединен с элементамИ Щ 1 И 2, -2,5,поэтому на их выходах будут "1", ана выходе элемента ИЛИ 2.4 - "0". 25В этом случае на выходах регистра 7формируется код 0100, так как навыходах элементов И-НЕ 41, НЕ 36и 34 будет "0"число запросов) соединены с входами1-го и следующих элементов ИЛИ группы, о т л и ч а ю щ е е с я тем,что, с целью сокращения обьема оборудования, устройство содержит двегруппы элементов И-НЕ и элемент И-НЕ,причем выходы нечетных элементов ИЛИгруппы соединены с первыми входамиэлементов И-НЕ первой группы, выходы1-х (щ 2,6, 10) четных элементов ИЛИ группы через элементы НЕгруппы соединены с вторыми...

Номер патента: 1252335

Опубликовано: 23.08.1986

Автор: Орлов

МПК: C12M 1/22

Метки: петри, питательных, плотных, розлива, сред, чашки

...изобретения - повышение производительности и надежности работыустройства,На чертеже изображено предлагаемое устройство, общий вид,Устройство состоит из дозатора 1,имеющего клапан 2 со штоком 3, стерильной емкости 4 для питательнойсреды 5, электроподогревателя 6, механизма 7 перемещения, содержащегоэлектродвигатель 8, одноступенчатого редуктора 9 с парой ггилиндрических зубчатых колес, вала 1 О, вращающегося в двух радиальных подшипни- оках 11, расположенных в корпусе 12На валу 10 жестко укреплена втулка 13с закрепленными на ней верхней 14 инижней 15 параллельными платформами,на верхней из которой образованыгнезда для крышек 16, а на нижнейсоосно им укреплены с возможностьювозвратно-поступательного движениятолкатели 17, на верхних концах...

Номер патента: 1251867

Опубликовано: 23.08.1986

Авторы: Воронов, Орлов, Чистикин

МПК: A61B 6/00

Метки: биотканей, рентгенографии

...113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к медицине, а именно к медицинской технике, и может быть использовано для исследования трубчатых органов, имеющих естественные перегородки.Цель изобретения - повышение точности исследования трубчатых органов путем моделирования естественных гидравлических воздействий на исследуемый орган.На фиг. 1 изображена конструкция предлагаемого устройства; на фиг. 2- вид А на фиг. 1.Устройство для рентгенографии биотканей содержит кассетодержатель с рентгеновской кассетой 1, камеру 2 с опорными элементами 3 и рентгенопрозрачным окном 4, удерживаемым на камере 2 кольцом 5. Между окном 4 и камерой 2 находится...

Номер патента: 1250548

Опубликовано: 15.08.1986

Авторы: Жуков, Крюченков, Орлов, Шилова, Ячкина

МПК: C04B 28/34

Метки: безобжиговая, обмазка, огнеупорная

...различных элементов конструкций парогенераторов с системой золоудаления, а также котлоагрегатов с жидким шлакоудалением.Цель изобретения - повышение подвижности и обеспечение схватывания.Алюмохромовые отходы нефтехимической промышленности представляют собой отходы каталитического производства каучука ИМ-01 в циде тонкого порошка коруцда с примесью окисла хрома.Характеристика И 1 22-01,Обт с ГГНГГя ц 11,1 ццая масс, 1,1 /ГГ 1104Плотно т, к 1/и 3750ЦормаГГьцая пустотаЯ 43Химический состав а.помохромовыхШамотцый порошок 1 228 27 32540ЛЛЮМОХРОМОВЫЕ 12 15 1913 10 7 отходыОгнеупорная глинаФосфатное илисиликатное свя 47 48 49 зующее Результаты испытаний представленыв таблице. кристаллов придает материалу значительную прочность и...

Номер патента: 1250451

Опубликовано: 15.08.1986

Авторы: Герасенко, Орлов

МПК: B25J 15/00

Метки: автооператора, захват

...размещены ца оси 1, смонтированной на скобе 6, при этом один конец рычага 7 шарнирно связан с налом 2. Последнии взаимодействует со штоком гцдроцилиндра 13, размещенного ца траверсе 5. Второе плечо захвата, образованное шарнирно связанными между собой рычагами 9 и 1 О, гЪдлерживдет деталь 14 и имеет ось 15 поворота, размещенную на скобе 6. Рычаги 8 и 9каждого из плеч шарнирно связаны между собой посредством косынок 16, жестко связанных с рычагами 7 и 8, и оси 17. При этом н момент переноса детали 14 рычаги 7 и 8 торцами опираются друг на друга.Захват автооператора работает следующим образом.Перемещаясь по направляющим штангам 2 автоматической линии, антооператор останавливается на загрузочной позиции накопителя против одной из...

Номер патента: 1132655

Опубликовано: 07.08.1986

Авторы: Ишунина, Невдах, Орлов, Пасюкевич, Шумилин

МПК: G01J 3/06

Метки: сканирования, спектра

...ступенек равно числу линийв спектре, а высота каждой ступень.ки Ь; выбрана из соотношениярК ;Ь2 Ьгде т - пле чо рычаг а;- порядок спектра;1- длина волны х-й линии спектра;Ь - постоянная решетки,На чертеже показано устройствосканирования спектра.Поворотный столик 1 с установленной на нем дифракционной решеткой 2кинематически связан с синусным механизмом 3, рычаг 4 которого контактирует с толкателем 5, закрепленнымна оси 6, Поверхность 7 толкателя 5,32655 3обращенная к рычагу 4 и. соприкасающаяся с роликом 8 рычага 4 выполненаступенчатой, Ось вращения 9 ролика8 параллельна оси 1 О вращения рычага5 4 и каждой ступеньке поверхности 7,а ось 6 перпендикулярна ступенькамповерхности 7.Для выхода на определенную длинуволны,; спектра...

Номер патента: 1249572

Опубликовано: 07.08.1986

Авторы: Краснов, Кудрявцев, Кузьмин, Орлов

МПК: G09B 23/06

Метки: варианты, его, прибор, учебный, электротехнике

...34 и движки перемен в 35 ных резисторов 12 и 13. Соответственно бупет изменяться и значение сигналов Ч и Ч снимаемых с переменныххрезисторов 12 и 13, которые подаются на соответствующие вход. вычислителя 8. 0При изменении положения магнита 34 будет соответственно изменяться положение магнита 65, к концам которого прикреплены нити 21-24 (фиг,4). При перемещении магнита 65 будут из меняться длины видимых частей нитей 21-24, Благодаря пружинам 25-28 эти кити все время находятся в натянутом состоянии. Приводы 32 и 33 перемещают каретки 29 и 30 до тех пор, пока выходной сигнал с выхода сумматорон 46 и 47 не будет равен нулю. При равенстве нулю выходного сигнала сумматоров 55 46 и 47 срабатывают нуль-органы 54 и 55 и отключат...

Номер патента: 1249522

Опубликовано: 07.08.1986

Авторы: Верховцев, Нагорнов, Орлов

МПК: G06F 13/00

Метки: ввода, внешними, вывода, каналом, между, ретрансляции, сигналов, устройствами

...Да; и те.ь:Ого интерфейса сгкал.,р:ме тога, сигнал ТРБ-А из дополниРльг,ого 11.:;тсрфейса поступает ка вхои земск О 1: И 69 и 70 блока Рекима,первом . втаргм входах элемента1 бе уста;авлг:.ваются разрепяпп.е. знп дг,н прохождения сигналя ПавЬбаРС"., КСТСРЬПс С ВЦГСПЗэлеецта 1 ЛИ 71 устанавливается вРс;.;- РЕ СОСТОЧНИЕ ТРИГГЕР СП,т с с я ьпразрешается пр охажде циесигнала ББР-.К с выходя элемента 54)спз 11)уст.1 я сигнал устакавки сс) Д.КОР СаотСЯПИЕ тРИГГСРЯ .5,Зс эсИсСот"с ЧсЯЛИЧИЯ 11 Ч 1СТВ. Я ;,.: РЯВЯЕЕ 1 О Сигссалсс НЯ В.с ОДРПВ: Калнс 1 И ЭТОГО СИГНЯЛЯ триг;.5 1 гстгя:,:.яз.гп 1 няЕтСя В ЕпцКИЧНСЕссг-сянка 1 разрешает прохождекиесигнал: ВБР-.1( в дополцительнцц инт; в ,)Фейс., Псс.1 е снятия каналам сигна-ла ББР-К триггер 65...

Номер патента: 1249518

Опубликовано: 07.08.1986

Авторы: Нуров, Орлов, Павлов, Пустовит, Черенков

МПК: G01R 31/303, G06F 11/277

Метки: больших, интегральных, схем

...начальныхусловий значения констант, соответствующие определенному режиму контроля, записываются в блок 6 памяти, причем на соответствующих входах блока 8 обработки прерываний и блока 10 поразрядного сравнения в это время поддерживаются уровни запрета прерываний и запрета сравнения.Запись осуществляется следующим образом.С адресных выходов эталонной БИС 1 через модуль 22 формирования адресных сигналов и адресную шину 4 на входы дешифратора 40 подается адрес выбора блока 7 задания начальных условий, в результате чего на выходе дешифратора 40 появляется сигнал разрешения. Затем с информационных входов-выходов эталонной БИС 1 через модуль 26 формирования информационных сигналов.и информационную шину 5 на входы буферного...

Номер патента: 1249505

Опубликовано: 07.08.1986

Авторы: Волков, Катков, Орлов, Шостак

МПК: G06F 7/04

Метки: двоичных, сравнения, чисел

...31 - 33 Полученное значение минимального числа через элемент ИЛИ 24 и элемент НЕ 34 поступает на шину 9 и соответствует среднему значению из трех поступивших на вход устройства чисел.Для указания максимального из трех поступивших чисел используются элементы И 51 51, а для указания минимального числя - элементы ИЛИ-НЕ 4 - 4 В. На первые входы элементов И 5 - 5 В и элементов ИЛИ 4 - 4 подаются сигналы с вторых выходов первого, второго и четвертого узлов анализа соответственно. Ня вторые входы этих же элементов подаются сигналы с вторых выходов пятого, третьего и шестого узлв анализа соответственно. Вторыми выходами каждого из узлов анализа 1 - -1, являются прямые выходы триггеров 14. Пример. Работа по указанию максимального и минимального...

Номер патента: 1249424

Опубликовано: 07.08.1986

Авторы: Вахминцев, Иванова, Мельниченко, Орлов

МПК: G01N 27/02

Метки: влажности, гидрометрический, датчик

...предприятие, г. Ужгород, ул, Проектная, 4 1249Изобретение относится к влагометрии, в частности к гигрометрии, и может найти применение в приборостроении, машиностроении.Цель изобретения - повышение чувст-вительности и устойчивости характеристик гигрометрического датчика влажности во времени при эксплуатации в агрессивных средах.На чертеже схематически изображе- О но устройство гигрометрического датчика влажности.Датчик содержит металлическое основание 1 на основе титана, например из сплава титана, служащее пер вым эЛектродом, на котором известными способами нанесены влагочувствительный слой 2 из окиси титана и второй электрод 3, выполненный в виде пленки из титана толщиной домкм. 20 Датчик электрически соединен с...

Номер патента: 1247898

Опубликовано: 30.07.1986

Авторы: Малышенко, Михайлов, Орлов, Тужилин

МПК: G06F 11/14

Метки: блоков, цифровых

...кода, соответствующих проверяемым в данном тесте неисправностям, записаны "1". Каждому тестовому набору соответствует своя диагностическая информация, Если в очередном тесте не обнаружены неисправности (на выходе блока сравнения - "1), то разряды регистра 6, соответствующие коду диагностической информации данного т ста, устанавливаются в "0". Сигнал на выходе блока 4 сравнения разрешает запись диагностической инФормации в регистр 6. Если в очередном тесте обнаружена, неисправность, то установление в 0 разрядов регистра 6 не происходит.После ввода диагностической информации по командам с блока 7 управления в блок 2 памяти вводится следующий тест, который поступает затем на входы блока 9, и начинается ввод диагностической...

Номер патента: 1247243

Опубликовано: 30.07.1986

Автор: Орлов

МПК: B24B 7/18

Метки: полов, шлифования

...находиться и центр тяжести машины. Все колеса целесообразно выполнять ведущими, так как при одной ведущей оси возни кает момент, отклоняющий машину от заданного направления движения. Благодаря приводу на все колеса возможна корректировка траектории движения .машины. Если машина отклонится от 20 поступательного движения, то парные путевые переключатели 27-28 или 29- 30 не одновременно достигнут соответствующего ограничителя продольного хода. Путевой переключатель опережа ющей стороны, первым достигший ограничителя продольного хода, вызовет выключение приводных двигателей и включение тормозов колес опережающей стороны и вывод всех колес в нейт- З 0 ральное положение; при этом произойдет поворот машины на некоторый угол, и путевой...

Номер патента: 1247211

Опубликовано: 30.07.1986

Автор: Орлов

МПК: B23K 11/10

Метки: контактной, сварки, точечной

...олин с другим В процес(.( ,)13 РКИНз фиГ. 1 покззана машина В рабочем 0 оже)ии, вид с тора; нд фи. 2 свароч- )Д 51 1 ОЛОВКЗ В ИСХО;110 М ПОЛОЖСНИИ.зГпинс содержи г Г:-обрззньй сварочный пресс 1 со столсм 2, перемсшак)шимся 10 )Гзправлякщим станины вверх-вниз. На с 1 зцинс сварочного пресса установлена не,3 ижнзя часть 3 сварочного штампа, со, 1)жзпзя сварочный трансформатор 4 и СВЗР(ЧНУК ГОЛОВКУ 5. С,ВЗРО)3 ЗЯ ГОЛОВКа Вышли.нз В Виде пистслета и ссдержит подВижный корпус 6 принсдз сжатия, свободно ус дыовлецный ца скалкс 7 якрепленной НГГ НСПОДВИЖ 301 КРОН ПГТ(ИЦ( НСПОД 3 ИЖОИ ".ЗСТИ Свс РОНОГО П:ТЗМПЗ. ПРИГЕЦЬ 8 СО н 1 км ц, пз ксгс)рс)м 3;крсплснь упс)р 1(3 и э,)с ктр;о;сржс 1 с,) 11 с э,и кр;Ом 12.11; Н,выжцом корпусс 6...

Номер патента: 1247195

Опубликовано: 30.07.1986

Автор: Орлов

МПК: B23D 21/04

Метки: резки, станок, труб

...2, несущую шпиндель 1 О3 с резцом 4, выдвижной мерный упор5 и зажимной механизм.Зажимной механизм выполнен в видеустанонленных на станине 1 по обе. стороны отрезной головки 2 соосношпинделю 3 эахватон 6 и 7, жесткозакреппенных на штоках .8 и 9, и силового цилиндра 1 О двустороннегодействия с рабочими полостями А, Би В, Между поршнями 11 и 12 в сило Овом цилиндре 1 О жестко закрепленупор 13, фиксирующий захваты 6 и 7в рабочем (неподвижном) положениипри резке трубы 14.25 5 2момент поршни 1 и 12 доведены до упора 13, а к полостям А и Б нр- линдра 10 подведено давление. Затем включается подача резца 4. В полостях А и Б давление сбрасывается, а к полости В подводится, при этом захваты 6 и 7 стремятся переместиться от отрезной головки 2,...

Номер патента: 1247162

Опубликовано: 30.07.1986

Авторы: Гулевич, Орлов, Шрейберг

МПК: B22F 3/14, F27B 9/00

Метки: горячего, порошков, прессования

...датчиками 16 и 17 хода,воздействующими соответственно наприводы толкательного механизма 2и пресса 5, а также пружиной 18.Установка работает следующим образом.В В конце пресса горячего прессования очередной пресс-формы подается питание на электромагнит 15. При этом часть штока из магнитного материала втягивается в катушку электромагнита и жаропрочная часть штока выходит из паза 10 подставки 9. Одновременно датчик 16 запускает привод толкательного механизма 2. По истечении времени, необходимого для прохода паза 10 подставки 9 мимо штока 14, снимается питание с электромаг нита 15 и за счет усилия пружины 18 часть штока из термостойкого материала касается подставки и сколь 7162 1зит по ее боковой поверхности. Приподходе к штоку 14 паза 10...

Номер патента: 1247016

Опубликовано: 30.07.1986

Авторы: Корнева, Крылов, Орлов, Ошевенский

МПК: A61M 1/00

Метки: беспозвоночных, животных, яда, ядоприемник

...СПОЗВОНОЧНЫХ ЖИВОТНЫХ, ий трубчатый корпус с ядоей поверхностью, о т л и -й с я тем, что, с целью чистоты яда, трубчатыйолнен с продольным щелетием для сбора экскретов полости, кромки которого нутрь полости трубчатогоЗаказ 4042/6 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, гУжгород, ул. Проектная, 4 Изобретение относится к ядоотбирающим средствам и может быть использовано как в лабораториях, такн в полевых условиях при получениияда от сколопендр,Целью изобретения является повьгшение чистоты яда,На чертеже схематически изображенядоприемник.Ядоприемник включает трубчатыйкорпус,1 с ядоприемной поверхностью...
