Номер патента: 1612353

Опубликовано: 07.12.1990

Авторы: Виксман, Левин, Орлов, Планкин, Саблин

МПК: H02J 3/42

Метки: агрегата, гарантированного, генератора, питания, сетью, синхронизации, электрической

...биений синхронизируемых источников (диаграмма 2 р), которое выпрямляется выпрямителем 14 (диаграмма 2 фЬ)и подается на вход реле 16 частотыбиений. Частота напряжения биенийравна разности частот синхронизируе-,мых напряжений. При достижении этойчастотой уставки срабатывания реле 16частоты биений на выходе реле 16 появляется сигнал (диаграмма 25), который подается на один вход элементаИ 19.С выхода выпрямителя 14 выпрямленное напряжение биений подается такжена вход компаратора 17, где сравнивается с величиной опорного напряженияПо, задаваемого потенциометром 18.При сравнении уровней огибающей напряжения биений и опорного напряженияна входах компаратора 17, последнийвыдает сигнал (диаграмма 2) на другой вход элемента И 19,При...

Номер патента: 1612109

Опубликовано: 07.12.1990

Авторы: Моносов, Орлов

МПК: F03D 7/06

Метки: ветродвигателя, ротор

...прорезями 6, лопасти имеют С-образный профиль и выполнены составными по высоте из верхней неподвижной части 7 с направляющими канавками 8 по наружным кромкам и по меньшей мере одной нижней части 9 с роликами 10, размещенными в канавках 8, причем тяги 2 профилированных лопастей 1 связаны со стержнем 5, а нижняя часть 9 С-образных лопастей укреплена на последнем.Под действием ветра ротор начинает вращаться и набирает номинальные обороты. При скорости, превышающей расчетную, он увеличивает обороты и лопасти 1 под дейсткоторый имеет продольные прорези. ти (Л) имеют С-образный профиль и иены составными по высоте: из верх подвижной части и по меньшей мере нижней части. Тяги профилированных заны со стержнем, на котором закр нижняя...

Номер патента: 1169414

Опубликовано: 30.11.1990

Авторы: Орлов, Пасюкевич, Халин

МПК: F16N 15/00

Метки: передачи, смазки, узел, червячной

...1 и червяк 2, установленный на подшипниках 3, закреплены в корпусе 4, выполненном из не- магнитного материала Магнитная система выполнена в виде кольцевых магнитов 5 и 6, установленных на торцовых поверхностях червяка 2 с расположением разноименных полюсов навстречу друг другу.Ферромагнитная смазка 7 находится на витках червяка. На валу червяка выполнены кольцевые уступы 8, на котоБОы, 1169414(54)(57) УЗЕЛ СМАЗКИ ЧЕ ДАЧИ, содержащий червя колесо, постоянные маги ную смазку в зоне зацепл личающийся те целью упрощения констру улучшения смазки, посто размещены на торцовых и червяка с расположением полюсов навстречу друг рые насажены втулки 9 для устранения.осевого перемещениячервяка. 2 относительно корпуса 4,1Червячное колесо 1 и червяк 2...

Номер патента: 1610413

Опубликовано: 30.11.1990

Авторы: Иванов, Камалетдинов, Литвин, Орлов, Смирнов, Ярмилко

МПК: G01N 23/206

Метки: криобарическое, нейтронографии, порошковой

...полость камеры 7 вводят 30исследуемый образец 8, в цилиндр 9вставляют поршень 10 и накидываютфиксирующую гайку 11. С помощью пресса на образце 8 через поршень 1 Осоздают требуемое давление, котороефиксируют посредством гайки 11,взаимодействующей с поршнем 10 в камере7, после чего камера 7 становитсяавтономной и ее устанавливают на штоке 5 в криостате с последующим вакуумированием шахты. Температуру на образце 8 в камере 7 с помощью нагревателя и датчика температуры подво -дят к запрограммированному значению,которое затем поддерживается с помощью терморегулятора. Криостат с камерой 7 устанавливают на нейтронномдифрактометре и производят измерениеинтенсивности рассеянных нейтроновобразцрм 8 при одновременном вращении камеры 7. Благодаря...

Номер патента: 1610086

Опубликовано: 30.11.1990

Авторы: Жучков, Николушкин, Орлов

МПК: F04D 29/16

Метки: вертикальный, насос, центробежный

...загрязненного газа изкамеры 1 в полость 5 корпуса 2 и атмосферу, Протечки масла из атмосферной ступени 4 уплотнения сливаются вбак 15. Протечки масла из контурнойступени 3, смешиваясь с газом, заполняющим буферную камеру 1, образуют газо-масляную смесь, которая поступаетв бак 6. В исходном рабочем состоянии давления в газовых полостях 8 и 1 О равны, вентиль 12 открыт, горловина 16герметично закрыта пробкой 17, В процессе работы насоса исходный уровеньмасла в баке 7 снижается, причем давление в газ овой поло сти 8 пр актиче ски не изменяется, так как она постоянно связана с много большей по объемугазовой полостью буферной камеры 1.Начинает снижаться уровень масла вбаке 9 при одновременном снижении давления в его газовой...

Номер патента: 1609986

Опубликовано: 30.11.1990

Автор: Орлов

МПК: E21B 47/00, E21B 47/01

Метки: высоким, давлением, исследовании, приборов, скважин, спуска, устьевым

...части которых установлено седло 2. При атом сверху глубинного прибора 3 установлено пакерующее устройство 4 нэ кабеле 5, Пакерующее устройство 4 имеет эластичный элемент 6, а прибор 3 скреплен с пакерующим устройством 4 фиксаторами 7, установленными на осях 8.Способ осуществляется следующим образом,В нижней части насосно-компрессорных труб 1 устанавливают седло 2, Закачивают в насосно-компрессорные трубы 1 глинистый раствор. Закачку производят до момента достижения на устье скважины безопасного давления, Через лубрикатор (не показан) спускают прибор 3 в насоснокомпрессорные трубы 1, В момент посадки эластичного элемента 6 нэ седло 2 происходят поворот фиксаторов 7 относительно осей 8 и отцепление прибора 3 от пакерующего устройства...

Номер патента: 1609564

Опубликовано: 30.11.1990

Авторы: Беляев, Орлов, Фабрикант, Шулев

МПК: B23H 9/00

Метки: легирования, электроэрозионного

...электромагнитный вибратор 2 сообщает возвратно-поступательное движение электроду 6, Оправка 9 с постоянными магнитами 7 и 8 вращается вокруг электрода 6 от электродвигателя 13 через передаточный элемент 11. При этом на электрод воздействует магнитное поле, создаваемое постоянными магнитами 7 и 8. Под действием магнитного поля свободный конец электрода смещается от своей оси и движется по окружности, радиус которой не более диаметра электрода, что обеспечивается конструкцией шарнира.Вступая в контакт с обрабатываемой поверхностью, электрод совершает возвратно-поступательное и вращательное движение, под действием электрических разрядов происходит процесс нанесения электродного материала на упрочняемую поверхность.8 момент разряда...

Номер патента: 1608746

Опубликовано: 23.11.1990

Авторы: Орлов, Тунев, Устинов

МПК: G11C 11/00

Метки: запоминающее

...идет обращение к регистру страницы и если младшие разряды данных, поступающие с магистрали ЭВМ 7 через блок 6 сопряжения на вторую группу информационных входов первой схемы 3 сравнения, совпали с информацией, установленной на первой группе информационных входов первой схемы 3 сравнения, первая схема 3 сравнения выдает сигнал СПД - сигнал совпадения данных, который поступает на первый 14 и второй 15 блоки логики, и далее первый блок 14 логики выдает сигнал У - сигнал установки в единичное состояние первого триггера 6,состояние примут сигналы ф 2 и ФЗ. Далее первый блок 14 логики в случае, если записанный в третий регистр 26 обмена адрес является адресом регистра страницы, вы ставляет на свой четвертыи выход единичный уровень сигнала...

Номер патента: 1608239

Опубликовано: 23.11.1990

Авторы: Берман, Казимировская, Любимова, Мирзоян, Орлов, Рябченков, Сергеев, Стомахин, Теплякова

МПК: C22C 38/50

Метки: жаростойкая, сталь

...на разрывных,45 о,0,2 использованием силитовой муфельнойпечи, Жаростойкость сталей оценивалипо скорости окисления образца, рассчитанной по убыли массы после снятияпродуктов коррозии.Эксплуатационную .стойкость исследовали на натурных образцах - элемен"тах топочного котельного оборудования. Стойкость образцов оценивали вре менем работы оборудования и состоянием образца, прошедшего испытание впроизводственных условиях ТЭС,Из таблицы следует, что сталь предлагаемого состава имеет более высокую пластичность наряду с сохранениемжаростойкости на уровне 1300 С, чтообеспечивает высокую эксплуатационную стойкость материала по сравнениюс известной сталью,формула изобретенияЖаростойкая сталь, содержащая углерод, хром, никель, алюминий,...

Номер патента: 1607960

Опубликовано: 23.11.1990

Авторы: Косашвили, Орлов, Пономарев

МПК: B04C 9/00

Метки: гидроциклон-флотатор

...к кольцам 9, расположенным в верхней и нижней частях корпуса 1, при этом каждая пластина 6 присоединена с одной стороны к кольцу 9 изолятором 10, а соседняя пластина 6 имеет изолятор 10 с противоположной стороны. К кольцам 9 через тоководы 11 подается ток различной полярности от источника постоянного тока (не показан). Присоединение пластин 6 к источнику тока может быть осуществлено и каким-либо другим образом, например каждая пластина 6 присоединена к источнику тока отдельным тоководом.Гидроци клон-флотатор работает следующим образом.Питание подается под давлением через тангенциальный патрубок 2 в корпус 1, в центральной части корпуса 1, ограниченной электродами 5, пульпа закручивается. Гидрофобные частицы флотируются...

Номер патента: 1607932

Опубликовано: 23.11.1990

Авторы: Дроздов, Крицула, Медведев, Орлов, Профатилова, Сысоев, Шульга

МПК: B01J 20/34, C01B 31/08

Метки: загрязненного, маслом, минеральным, регенерации, сорбента, углеродного

...масла (массовое отношение сорбент: регенерирующий раствор 1:1,1), и выдерживают 30 мин. После этого сорбент промывают нагретой до кипения водой в течение 60 мин, обрабатывают паром, промывают горячей водой и сушат при 140 - 150 С.Динамическая активность регенерированного сорбента по минеральному маслу 680 мин, сорбционная емкость по минеральному маслу 67 мг/г.Пример 2. Аналогичен примеру 1 за исключением того, что используют 10%-ный раствор пентанатрийфосфата, содержащий 0,4 мг/л гравитационно удержанного минерального масла.Динамическая активность регенерированного сорбента по минеральному маслу 780 мин, сорбционная емкость 69 мг/г.Пример 3. Аналогичен примеру 2 за исключением того, что используют раствор, содержащий 15 мг/г...

Номер патента: 1607894

Опубликовано: 23.11.1990

Авторы: Иванов, Костылева, Музыченко, Орлов, Терещенко, Чупалов

МПК: B01D 46/00

Метки: воздуха, механических, примесей

...примеси, мг/м; соед. серы -- 0 -1,2; фосфораа - 0,02 - 0,47.Воздух фильтруют со скоростью ),45 и с через фильтр, содержащий 16 слоев волокнистого холста из полцакрцлонцтрцльцого волокна с поверхностной плотностью 250 г, и; толшиной О 025 м и далее фильтрукт через ткань Петрянова ФПП - - 5 1,5 (фильтр тонкой очистки). Степень очистки воздуха в фильтре грубой очистки 831. степень конверсии аммиака 96, , АРф равно 400 Па.Примеры 2 - 18 представлецы и таблиц Следует отметить, что прццццццц, ь; о важным является использовацц.,: ц1607894 именно из полиакрилонитрильного, волокна.При использовании холста из полиэфирныхволокон цель способа не достигается. степень конверсии аммиака повышается от 95 до 962 оИспользование предлагаемого способа...

Номер патента: 1490782

Опубликовано: 23.11.1990

Авторы: Абраменко, Гарбер, Липухин, Орлов, Осипов, Поносов, Румако, Субботин

МПК: B21B 45/06

Метки: абразивно-порошковой, листового, механизм, окалины, порошка, проката, уплотнения, устройства

...сила протягивания Р , направленная вертикально нверх. Это приводит к тому,5 что порошок 4 начинает давить ца участки 6 рабочей поверхности механизма 1 уплотнения (фиг. 2) или на участок 8 рабочей поверхности механизма уплотнения Г-образной формы (фиг. 3). На участках 6, перпендикулярных очищаемой поверхности проката 2 (фиг. 2), вследствие этого давления возникают сипы сопротйвлеция 15 протягиванию Гд, сумма которых из условия равновесия порошка 4 ранна силе протягивания Гр, но направлена ей навстречу. Такая же сила Рвозникает и на участке 8 рабочей поверхО ности механизма уплотнения, имеющей Г-образную форму (фиг. 3), Благодаря силе Рпорошок 4 удерживается в рабочей зоне очистки и не выносится вместе с прокатом 2. В результате 25...

Номер патента: 1606779

Опубликовано: 15.11.1990

Авторы: Воронов, Долгушин, Орлов

МПК: F16H 3/00

Метки: коробка, передач

...колеса 1, а промежуточные жесткие колеса 4 расположены по,очередно по одну и по другую сторону ,от этой плоскости. Ролик 5 дефарматора установлен на конце рычага 6 с возможностью вращения вокруг оси, параллельной оси валика 7. Рычаг 6 закреплен на валике 7, на котором также 40закреплен Фиксатор положения деформатора, состоящий иэ кулачка 8 и подпружиненной собачки 9. Одно из жесткихколес 3 связано с валом 10, которыйявляется входным (или выходным). 45В деформаторе, показанном нафиг. 2, имеется три ролика 5, из которых один является деформирующим, а два других удерживают от деформации .сторону гибкого колеса 1, противоположную зацепленной.Бесткие колеса 3 могут, находитьсявнутри гибкого колеса 1 (фиг. 3). Приэтом гибкое колесо 1...

Номер патента: 1606482

Опубликовано: 15.11.1990

Авторы: Горин, Дятлова, Медынцев, Мейтин, Мошарова, Непышневский, Орлов, Самигуллин

МПК: C03C 25/26, C03C 25/40

Метки: волокна, замасливатель, стеклянного

...латекс марки Латур 1052-Зф 3-8; органосилан ГВС - 9 0,4-1; глицерин 1-14; магнийфосфатная связка 0,3-3; нитрилотриме тиленфосфоновая кислота 1-4 ф, вода остальное. Электрическое сопротивление волокна 4,3 10 -1, 2 10 Ом, стаб 7бильность замасливателя 23-98 ч,1606482 рилотриметиленфосфоновую кислоту (ТУ 02" 1171-791, вводили глицерин в соответствующее количество фосфатной связки, растворяли ГВС(ТУ 6-05-101"44"76) путем перемешивания в воде при соотношении 1: 1 с последующим разбавлением (или в случае растворения состаренного ГВС оперемешивали при 50 С в соотношении 1:1 с подкисленной 0,1 н. НС 1 водой).Конкретные составы замасливателя приведены в табл.1, а результаты определения стабильности замасливателя и электрического...

Номер патента: 1606338

Опубликовано: 15.11.1990

Авторы: Орлов, Поспелов, Смирнов, Тарасов

МПК: B28B 21/90

Метки: бетонных, кантования, смесей, транспортировки, трубчатых, формах

...фиг.1; на фиг.3- сечение Б-Б на фиг.2; нафиг,4 - поворотный ложемент,Приспособление для транспортировки 10и кантования трубчатых изделий из бетонных смесей в формах включает тележку 1,на которой установлены Ч-образные ложементы 2 с опорными роликами 3, вращениекоторых осуществляют приводом 4, привод 155 поворота ложементов, механизм 6 установки бандажей 7 и механизм 8 установкивтулочной и раструбной обечаек 9, взаимодействующий сторцовыми зажимами в видеразрезных имеющих наружные резьбовые 20поверхности упругих втулок 10 с обрезиненными металлическими лепестками 11 и охватывающих втулки их приводных стяжныхгаек 12.25 Приспособление работает следующим образом.После захода раструбного и заходнаго конца трубчатого изделия в торцовые...

Номер патента: 1606329

Опубликовано: 15.11.1990

Авторы: Болотов, Васильев, Данилюк, Орлов

МПК: B27M 1/04

Метки: деревянных, накалывания, пропиткой, шпал

...рамы 17,Зубчатый элемент 20 и меньшее число зубьев элемента 19 охватываются цепью 30, кверхней ветви которой крепится шток силового механизма 21. Шпалы 31 устанавливаются механизмом 5 фиксирования такимобразом, чтобы все сетки отверстий при наколке располагались бы в определенных местах шпалы 31 относительно базовоготорца, упирающегося в базовую плиту 32.Устройство работает следующим образом.Шпала 31 транспортером с захватами 7подающего механизма 6 подается на механизм 4 центрирования шпал 31 в зону расположения его центирирующих захватов 25.После этого подается жидкость в штоковуюполость силового механизма 21, механизма5 4 центрирования шпал, При движении штока силового механизма 21 соединенная сним цепь 30 перемещается,...

Номер патента: 1605170

Опубликовано: 07.11.1990

Авторы: Зимняков, Мелешкин, Орлов, Сальников, Тародей

МПК: G01N 3/20

Метки: изгиб, испытания, проволоки

...информативность,ль образца, и послемещают вдоль последне ессе перемещения пет орость ч ее перемеще ю которой судят о научастке образца, момент находится м скорость ч перем1605 70 Р+1тС соответственно пока."атели динамического и деформациоцного. упрочцеция материалаиспытуемого образца.Измеряя скорости ч и ч 2 при Двух рп.личных значениях усилия Ги Р для одного и того же значения В опредляют параметр ш по формуле При фиксированных значениях Р и В 5при попадании петли ца дефектный участок образца скорость ч перемещения петли изменяется, и, определяяположение петли в моменты изменения скорости ч перемещения ее по длине образца, определяют наличие дефектных участков по всей длине образца, что обеспечивает повышение точности при...

Номер патента: 1604640

Опубликовано: 07.11.1990

Авторы: Бубнов, Малорацкий, Орлов

МПК: B60K 41/00

Метки: агрегата, движения, корректировки, машинно-тракторного, рабочего, режима

...установки максимальной подачи топлива информирует об этом тракториста-машиниста и включает в действие логический преобразователь 6 контрольной информации и блок 7 средств директивной сигнализации,Датчик 11 положения в регуляторе топливного насоса двигателя подает сигнал через блок 12 преобразования, выполняющий оценку полноты загрузки двигателя, на указатель-сигнализатор 13 блока 5 средств контрольной сигнализации и на логический преобразователь 6 контрольной информации. Указатель-сигнализатор 13 информирует тракториста-машиниста о том, что загрузка двигателя в норме, ниже (недогрузка) или выше нормы (перегрузка),Датчик 14 теоретической скорости трактора, определяющий скорость, например по частоте вращения вала ведущего заднего моста...

Номер патента: 1603493

Опубликовано: 30.10.1990

Авторы: Гассох, Орлов, Сафонов

МПК: H02K 15/04

Метки: информационных, микромашин, обмоток, печатных, торцовых

...расположения, например левые (показано сплошными линиями после выполнения трех ходов). По завершении оформления левых сторон 6 каретку 5 по направляющему элементу 7 переводят в диаметрально противоположный участок заготовки (фиг.2) и оформляют правые стороны 8 проводников (показано после выполнения трех ходов, когда все левые стороны оформлены),В том случае, если левые и правые стороны выполняют при одном положе- ф 5 нии каретки, средние линии проводкиков приобретают погрешность поворотного устройства. При выполнении обмотки данным способом из погрешности расположения средних линий провод О ников исключаются все погрешностио устройства, имеющие период 360 360/3, 360 /5 и т.д. Наиболее важной является гармоника с периодом 360 , так...

Номер патента: 1603453

Опубликовано: 30.10.1990

Авторы: Гришаков, Дорошенко, Дубов, Кошманов, Лозовой, Орлов, Попов, Рябцев

МПК: H01L 27/118

Метки: базового, бис, кристалла, матричная, матричного, основе

...и 3 и Конденсаторе 4, снижая его добротность до уровня ниже критического, Таким образом, паразитные высокочастотные колебания на элементах 8 схемы (фиг.1) возникнуть не могут,Величина антипаразитного резистора 5 еыбирается с учетом двухстороннего ограничения: с одной стороны, резистор должен предотвращать самовозбуждение, что требует уменьшения номинала резистора, с другой - обеспечить необходимый запас помехоустойчивости путем уменьшения амплитуды импульсов помех, что требует увеличения номинала резистора.Величина антипаразитного резистора Зависит от многих факторов: конфигурации й взаимного расположения систем земляНых шин, величин их паразитных емкостных вязей, числа эмиттерных повторителей в группе и их нагрузочных импедансов,...

Номер патента: 1603312

Опубликовано: 30.10.1990

Авторы: Борисенко, Короченцев, Орлов

МПК: G01R 29/10

Метки: косекансной, направленности, формирования, характеристики

...4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к радио- и гидролокации и может быть использовано при картографировании поверхности.Цель изобретения - расширение косекансной характеристики направленности, повышение ее равномерности.На чертеже изображено устройство, реализующее способ формирования косекансной характеристики направленности,Устройство содержит антенную решетку 1 (элементы антенной решетки 1.1, 1.21.й, где й - число элементов), АЦП 2 (2,1, 2.22.М), компаратор 3 и блок 4 сопряжения с ЭВМ.Устройство работает следующим образом.По команде, поступающей с ЭВМ через блок 4 сопряжения на компаратор 3, начинается цикл работы, В момент времени, когда на отсчетном элементе...

Номер патента: 1602468

Опубликовано: 30.10.1990

Авторы: Андреев, Борисов, Борисова, Бубнова, Данилевич, Орлов, Петров, Поташов

МПК: A61B 6/00

Метки: конечностей, лимфатических, сосудов, функции

...курс консервативной терапии, направленной на стимуляцию лимфотока и венозного оттока. Осмотрена через год, отек уменьшился. Рекомендованы повторные курсы комплексной консервативной терапии, включая медикаментозную, массаж, физиотерапию, ультрафиолетовое облучение аутокрови.В данном наблюдении. продолжительность заболевания незначительная и не произошло нарушения сократительной функции лимфатических сосудов, поэтому отмечен положительный эффект.П р и м е р 2. Больная поступила с жалобами на отек правой голени, частые рожистые воспаления. Отек впервые появился 24 года тому назад, постепенно прогрессировал, Имеется увеличение в окружности голени на 8 см, кожа плотная, в складку не берется, после отдыха отек не уменьшается, После...

Номер патента: 1358357

Опубликовано: 23.10.1990

Авторы: Житинкина, Лебедев, Орлов, Петров, Сайфуллин, Шамов

МПК: C08G 18/00

Метки: жесткого, пенополиуретана

...10 с ,затем смесь выливают в емкость, где она вспенивается и отверждается.П р и м е р ы 2-12. Осуществляют аналогично описанному в примере 1, но в качестве гидроксилсодержащих 2 Б соединений используют этиленгликоль (ЭГ), триэтиленгликоль (ТЭГ) с мол.м. 50, диэтилецгликоль (ДЗГ) с мол.м, 10 б, дифенилпропан (ДФП) с мол.м. 228, Ланрол 402 или их смеси З 0 с Лапролом 1308 " оксипропилирован" цым октолом, мол.м, 1300, Лапролом 805 " оксипропилированным пентолом, Лапролом 503 " оксипропилированным триолом, Лапрамолом 294 - оксипрогпилировацным аэотсодержащим тетролом. Рецептура смесей приведены в табл. 1. 57 гП р и м е р 13Смешивают (в мас.ч,);20 Лапрамола 294, 75 ТЭГ, 1,5 КЭП, 7,5 ТЭА, 38 трихлорэтилфосфата, 2 воды, 30 Хладонаи 348...

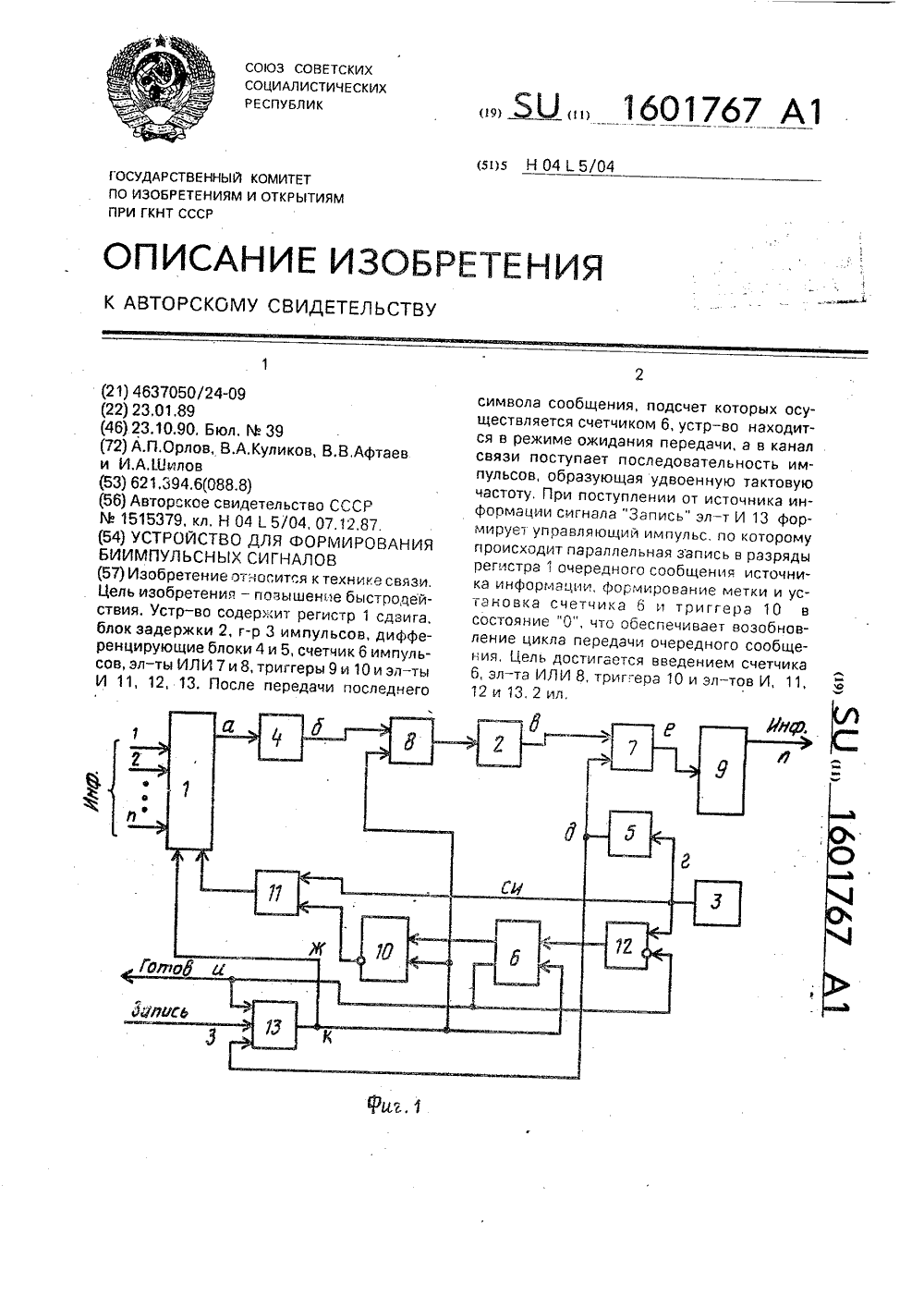

Номер патента: 1601767

Опубликовано: 23.10.1990

Авторы: Афтаев, Куликов, Орлов, Шилов

МПК: H04L 5/04

Метки: биимпульсных, сигналов, формирования

...дифференцирующего блока 5, полученная путем дифференцирования передних фронтов СИ (фиг,2 д), в результате чего на выходе элемента ИЛИ 7 формируется последовательность импульсов, осуществляющая последовательное изменение состояния триггера 9 (фиг.2 е,л). Как видно из эпюр напряжений (фиг.2 а, е, л) при отсутствии смены значений передаваемых символов, бит кодируется парой одноименных символов вида 11 (00), Момент смены значений кодируется парой импульсов вида 10 (01).После передачи последнего символа сообщения (их подсчет осуществляется по СИ счетчиком 6 импульсов) на первом выходе счетчика 6 формируется единичный сигнал, который осуществляет установку триггера 10 в единичное состояние, в результате чегосигналом низкого уровня с инверсного...

Номер патента: 1601763

Опубликовано: 23.10.1990

Авторы: Бойко, Орлов, Соловей, Шилов

МПК: H04B 10/00

Метки: волоконно-оптическим, информации, линиям, передачи, связи

...11 формируется положительный импульс (длительностью Т) (фиг.Зг), который поступает на второй вход первого элемента ИЛИ 14, в результате чего на его выходе появляется последовательность, состоящая из трех импульсов 111 (000) (фиг.Зж). Одновременно по сигналу с второго выхода дешифратора 11 разрешается установка в единичное состояние одного из триггеров 4-6 (управляющий сигнал поступает от источника информации), который оп 1601763ределяет скорость передачи следующего сообщения (длительность СИ) и запись парал. лельным кодом от источника в регистр 1сдвига передаваемого сообщения, в результате этого с+ 2 такта на выходе коммутатора 12 появляются СИ измененнойдлительности. Далее на вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2 с выхода элементаИЛИ 14...

Номер патента: 1601675

Опубликовано: 23.10.1990

Авторы: Гелимсон, Каминский, Каринцев, Орлов

МПК: H01R 13/52

Метки: кабеля, разъемом, соединения, узел, штепсельным

...аппаратах.Цель изобретения - повышение надежности путем равномерного распределения усилий по длине уплотненияучастка кабеля.На чертеже представлен узел сое"динения, продольный разрез.Узел соединения кабеля со штепсельным разъемом содержит расположенный в корпусе 1 штепсельный разъем2 с контактными элементами 3, к которым присоединены разделанные жилы4 кабеля 5 упорную 6 и передающую7 втулки, между которыми установлены 20уплотнительные элементы 8 пружины 9.Уплотнительный элемент 8 выполненв виде эластичного шнура и расположен между витками пружины 9. Пружина9 охватывает кабель 5 по поверхности 2510 и установлена между передающей7 и упорной б втулками Торец пружины 9 поджат посредством передающейвтулки 7 гайкой 11.Узел работает следующим...

Номер патента: 1601299

Опубликовано: 23.10.1990

Авторы: Орлов, Сафрин

МПК: E04G 9/00

Метки: блочная, опалубка

...перемещения щитов параллельноплоскостям смежных щитов 1 и 2. Па 35раллельность плоскостей перемещенияпары щитов, распалубливаемых первыми,относительно пары щитов, распалубливаемых вторыми, осуществляется в томслучае, когда длина проекции щита(с жестко соединенными с ним участками нащельников), распалубливаемогопервым, находится в зависимости1 ( В - 2 а,45 где 1 - длина проекции щита (с жестко соединенными с ним участками нащельников), распалубливаемого первым; 50В - расстояние между бетонируемыми поверхностями, распалубливаемыми вторыми,2 а - суммарная проекция участковнащельников, жестко соединенных со смежными щитами, распалубливаемыми вторыми.Линию скоса стыкуемых граней разьеиа 6 опалубочных щитов 1 и 2 целесообразно...

Номер патента: 1601021

Опубликовано: 23.10.1990

Авторы: Кошкин, Мелешко, Орлов

МПК: B63B 35/28

Метки: баржа, землесосная

...10 шахт 11 соединена с забортной средой ниже порожней ватерлинии баржи посредством трубопроводов 12, выполненных гибкими и снабженных механизмами 13 изменения высоты положения их средней части.Запорные органы 7 снабжены защитными кожухами 14, прикрепленными к упомянутым штокам 9 и подвижноустановленными на верхней части вертикальнь 1 х шахт 11.Баржа работает следующим образом.При загрузке трюма 2, от начала и до окончания процесса погрузки (от Тпор. до Тгр, на фиг. 2), запорные органы 7 остаются в открытом (нижнем) положении, поскольку средняя часть трубапроводов 12 находится выше грузовой осадки Тгр,При движейии баржи (блэгодаря создавшейся волне.в носовой оконечности последней) средняя часть трубопроводов 12 оказывается ниже...

Номер патента: 1600913

Опубликовано: 23.10.1990

Авторы: Бережанов, Благонравов, Орлов

МПК: B22C 15/272

Метки: головка, импульсная

...рабочую полость А с внутренней полостью нижней ступени Г, направляющего стакана 6 сбоковыми рядами отверстий 7 и 8, амортизатора 9, закрепленной на корпусе 1 крышки 10 с центральным отверстием 11 длявпуска и выпуска воздуха, соединенного с 25клапанами 12 рассекателя 13,седла 14 поршня клапана, образующего выпускное отверстие 15 и воздушного клапана 16магистрали сжатого воздуха.Импульсная головка работает следующим образом,В надклапанную полость Б через отверстие 11, каналы 12 и верхние боковые отверстия 8 подается сжатый воздух, поддавлением которого клапан 3 прижимается 35к седлу 14, перекрывая отверстие 15. Послеэтого в полость А при открытом клапане 16через отверстие 2 подается сжатый воздухдо достижения примерно такого же...
