Орлов

Номер патента: 1048217

Опубликовано: 15.10.1983

Авторы: Никитин, Орлов, Перминов, Страдомский

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...нафиг, 3 - то же, иэ смачиваемого материала.В корпусе 1 уплотнения помещенкольцевой постоянный магнит 2 и полюсные приставки 3Полость под магнитом .между полюсными приставкамии зазоры между полюсными приставками и валом 4 заполнены магнитной жидкостью 5. На поверхностях корпусаи крышки б корпуса, обращенных квалу, выполнены кольцевые камеры 7,имеющие заправочные отверстия 8 65 с заглушкой 9. Кольцевые камеры заполнены защитной жидкостью. Защитная и магнитная жидкости не соприкасаются и разделены промежуточной полостью 10, заполненной газом.В уплотнении защитная жидкость не смачивает материалы корпуса, крышки корпуса, вала и удерживается в кольцевых камерах за счет сил поверхностного натяжения. При отсутствии приложенного к...

Номер патента: 1047987

Опубликовано: 15.10.1983

Авторы: Горячев, Журавлев, Красный, Мясников, Орлов, Хорошайлов, Шахназаров

МПК: C22C 38/24

Метки: сталь, штамповая

...близкой к предлагаемойстали по технической( сущности идостигаемому эффекту является штамповая сталь 23( состава, мас. :Углерод 0,005-0,5Марганец 0,5-5Кремний 0,03-1Хром 0,05-10Ванадий 0,003-0,2Медь 0,05-10РЗМ 0,001-0,1Титан 0,003-0,04Железо . Остальное Сталь может содержать молибден в количестве 0,03-1,5 никель, кобальт, вольфрам в количестве 0,05- 10, кальций, магний и цирконий в количестве 0,001-1.Недостатками этой стали являются относительно невысокие механические свойства при повышенных тем пературах, что приводит к зная.;тельному снижению стойкости инструмента.Цель изобретения - повышение механических свойств при повышенной5 температуре (600 С),Поставленная цель достигаетсятем, что сталь, содержащая углерод,марганец, кремний,...

Номер патента: 1047787

Опубликовано: 15.10.1983

Авторы: Вулихман, Лях, Мозольков, Олех, Орлов, Шихер, Юсим

МПК: B65G 3/04

Метки: солей, хранения

...соли, лежащей в основании вышерасположенного насадка 4, при этом происходит растворение соли и повышение концентрации раствора. Поднимаясь вверх по каналу, раствор поступает в верхнюю часть емкости 1, откуда выводится через патрубок 6.Особенностью предлагаемого устрой- ства являются постоянные размеры камер размыва при постоянном напоре и температуре растворителя, так как в камеру размыва на место растворенных кристаллов соли непрерывно поступают новые кристаллы из верхних слоев нерастворенной соли.Гидравлическое сопротивление канала между насадками практически не зависит от высоты столба нерастворенной соли, что позволяет применять емкости с большим отношением высоты к площади поперечного сечения. 10477871Изобретение...

Номер патента: 1047770

Опубликовано: 15.10.1983

Авторы: Зайков, Камзалов, Киселев, Орлов, Рыжков, Тараев, Тарасов

МПК: B63B 9/06

Метки: изготовлении, корпуса, секции, судна, установки

...или неудобно.Целью изобретения является повышение точности установки секций.Цель достигается тем, что соглас"но способу установки секции при изготовлении корпуса судна, включающему задание световыми пучками базовых линий и пространственную ори"ентацию секций до совмещения приемников Расположенных в контрольных точках секций, со световыми. пучками,световые пучки подают в двух пер"пендикулярных направлениях и один из них совмещают с двумя приемникамифВозможны другие варианты ориентации в пространстве базовых ортого-нальных пучков и их частные случаи,Для установки секции по всем шес; ти степеням свободы достаточно иметь всего три приемника, установленных в контрольных точках секции.Установку секции при этом ведут до совмещения этих...

Номер патента: 1046304

Опубликовано: 07.10.1983

Авторы: Бобров, Ломтев, Орлов, Скоркин, Третьяков, Хорьков

МПК: C21D 9/46

Метки: охлаждения

...в водяном резервуаре. 5 10 15 20 25 30 35 40 45 50 55 за счет центробежных сил при поворотерычагов возможен отрыв и опрокидывание сляба,Цель изобретения - повышение надежности устройства.Поставленная цель достигается засчет того, что устройство для охлаждения иэделий, преимущественно слябови листового проката, содержащее транспортный рольганг, ванну, конвейер с крюковыми подвесками расположенными вванне и механизм загрузки-выгрузки,содержащий кантующие рычаги, закрепленные на приводном валу, снабжено направляющими и кареткой с приводом, установленными на кантующих рычагах, икопирными направляющими, закрепленнымина боковой стенке ванны в одной плоскости с направляющими каретки, при этомкопирные направляющие выполнены наконце со скосом, а...

Номер патента: 1046139

Опубликовано: 07.10.1983

Авторы: Емелин, Орлов, Сурилов, Черняев

МПК: B60R 25/02

Метки: зажигания, замок, противоугонным, средства, транспортного, устройством

...в корпусе, подпружиненный стержень блокирования рулевого уп 3. Замок зажигания по пп. 1 и 2,о т л и ч а ю щ и й с я тем, чтооснование с контактами и проставкавыполнены в виде раэрезных колец. равления, установленный в корпусесо стороны, противоположной отверстию ротора для ключа, с возможнос -тью перемещения в направлении, па -раллельном оси цилиндрического механизма, и опирающийся на винтовую поверхность ротора, а также электроконтактное устройство, содержащее звеноуправления, связанное с ротором, иоснование с контактами, электроконтактное устройство выполнено в видеблока цилиндрической формы, коаксиально охватывающего цилиндровыймеханизм, причем звено управленияэлектроконтактного устройства непосредственно соединено с...

Номер патента: 1045879

Опубликовано: 07.10.1983

Авторы: Кириллов, Макаренко, Орлов

МПК: A23G 9/14

Метки: карусельный, мороженого, палочек, производства, эскимогенератор

...10 подвешен к штанге 5 на серьге 11, Кронштейн 12 укреплен нац механизмом 24 уклацки мороженого на 15 транспортер (не похазан) на съемно-глазированной карусели 2. На оси 13 кронштейна 12 установлен копир 14, поппружиненный плоской пружиной 15. На торцах наколки 7 установлены контакты 16 20 и 17, Напряжение к ним подводится через поцвижные контакты 18 и 19 На наколке 7 имеются зубцы 20. Зубец наколки представляет собой гильзу 21, в которой установлен нагревательный элемент 22, 25 покрытый электроиэоляционным лаком. Для улучшения теплоперепачи от нагревательного элемента 22 к гильзе 21 объем гильзы заполнен кварцевым песком, Попвод питания к нагревательным элементам 22 осуществляется по провопам, проложенным в канале 23. На...

Номер патента: 1001714

Опубликовано: 30.09.1983

Авторы: Гончаров, Дун, Орлов, Прохоров

МПК: E21B 10/36

Метки: бурения, коронка, шпуров, электрогидравлического

...известной коронкиявляется невысокий КПД электрогидранлического удара для разрушения гор"ной породы и, следовательно, невысокая скорость бурения. 40Цель изобретения - повышение эффективности бурения путем дополнительного ударного воздействия коронки на забой.Эта цель достигается тем, что 45в коронке для электрогидравлического бурения шпуров, содержащейкорпус, в хвостовой части котороговыполнен канал для подвода токопроводящей промывочной жидкости и установлен электрод, соединенный с генератором тока, а головная часть выполнена с сопловыми отверстиями и породоразрушающими элементами, и расположенную между головной и хвостовой частями корпуса электроразрядную камеру, головная часть корпусакоронки устанонлена с возможностьюосевого...

Номер патента: 1044351

Опубликовано: 30.09.1983

Авторы: Караганов, Мирошниченко, Орлов, Попов, Тришевский, Хмель, Шульга, Янчинский

МПК: B21B 27/02

Метки: валок, листа, отверстиями, просечными

...по периметру,ножевые элементы выполнены в виде вставок, имеющих форму усеченных сегментов тела вращения, образованного кривой второго порядкаи установленных на смежных насадных кольцах своей плоской поверх-.ностью со смещением на половинушага их установки, причем длинаплоской поверхности вставок больше ширины насадных колец,На Фиг, 1 изобоажен валок дляизготовления просечной стали; нафиг, 2 - сечение А-А на фиг,1;тов из очага деформации.В качестве кривых второго порядка могут быть использованы, например, эллипсы, овалы, циклоиды или какие-либо другие, преимущественно с переменной кривизной, увеличивающейся к оси вращения тела,Усеченные сегменты в смежных насадных кольцах смещены на половину шага С их установки, при этом длина...

Номер патента: 1043397

Опубликовано: 23.09.1983

Авторы: Никонов, Орлов, Петров, Федченко

МПК: F16H 39/46

Метки: гидропривод, объемного, полуавтоматический

...управления, сообщенными со вспомогательным насосомчерез дополнительные подпиточные клапаны.На чертеже представлена гидравлическая схема полуавтоматическогогидропривода объемного регулирования.Полуавтоматический гидроприводобъемного регулирования состоит изпоследовательно соединенных приводного двигателя 1, регулируемого аксиально-поршневого насоса 2 с гидроцилиндрами 3 управления люлькой насоса и нульустановителем 4, соединенногогидролиниями с гидравлическим денга"телем 5, подпиточных 6 и предохранительных 7 клапанов, Насос 8 ручногоуправления гидролиниями соединен сгидроцилиндрами 3. Вспомогательнаясистема 9 подпитки, состоящая из насоса 10, предохранительного 11 и сливного 12 клапанов, соединена гидролиниями через...

Номер патента: 1041295

Опубликовано: 15.09.1983

Авторы: Окунь, Орлов

МПК: B28B 7/00

Метки: бортов, запирания, откидных

...овечность его работы.Цель изобретения - повышение надежности работы. 20 Поставленная цель достигается тем, чтов устройстве для запирания откидных бортов, содержащем шарнирно установленныйна поддоне двуплечий рычаг, соединенныйс приводным механизмом, кривошип и упор,25последний жестко закреплен на кронштейне откидного борта с возможностью контактирования с кривоиином, причем свободный конец двуплечего рычага при помощикривоп 1 япа ша 1)нирно связан с кронштейм борта,11 фиг. 1 схматичсски изображено устройство, общий вид; на фиг. 2 - то же,ид в плане; на фиг. 3 - разрез А-А нафиг. 2. Устройство для запирания бортов 1, шарнирно установленных на поддоне 2 посредством кронштейнов 3, содержит шарнирно закрепленный на поддоне 2 своей средней...

Номер патента: 1040482

Опубликовано: 07.09.1983

Авторы: Данилин, Лышенко, Орлов, Попель, Слуцкий

МПК: G06F 3/04

Метки: вычислительной, объектами, сопряжения

....исполнительного устройства, регистр информации, ФормиРователь стробов записи/считывания, формирователь стробов готовности и узел контроля по нечет- ности, причем в каждом блоке связйвходы формирователей стробов записи/ считывания и стробов готовностей соединены соответственно с выходами фориирователей сигналов сопровождения ввода и вывода информации, а первые выходы соединены соответственно с первым управляющим входом регистра информации н соответствующим управляющим выходом абонентской группы выходов устройства, первые входы элементов И первой и второй групп соединены соответственно с выходами регистра адреса исполнительного устройства и регистра выдаваемой информации, выходы элементов И третьей группы соединены с входами узла приема,...

Номер патента: 1039795

Опубликовано: 07.09.1983

Авторы: Зайков, Камзалов, Орлов, Павлов, Рыжков, Тараев

МПК: B63B 9/06

Метки: валопроводов, задания, линий, осевых, судовых

...линии одного из валопроводов, задавая ее положение двумя точками на корпусе судна, и принимают эту линию за базовую для остальных валопроводов. Указанную разметку ведут с относительно невысокой точностью, так как для рассматриваемых технических процессов требования к точностин взаимного положения осеи валопроводов относительно корпуса судна значительно ниже требований к точности взаимного положения осей между собой.Для обеспечения требуемой точности и упрощения настройки пучков, задающих осевые линии по углам, лежащим в вертикальных плоскостях, используют эффективный прием, который заключается в измерении и запоминании соответствующего угла базовой осевой линии с помощью угломерного устройства и последующем воспроизведении этого...

Номер патента: 1039728

Опубликовано: 07.09.1983

Авторы: Егоров, Орлов

МПК: B29D 1/00

Метки: полимерных, пресс-форма, резьбой

...их габариты, которые при большой высоте резьбы не позволяют использовать литьевое оборудование оптимальной мощности.Цель изобретения - уменьшение габаритов пресс-формы.Поставленная цель достигается тем, что в пресс-форме для изготовления полимерных изделий с резьбой, содержащей неподвижную плиту, подвижную часть с оформляющими элементами, включающими резьбовой знак, и механизм его вывертывания, выполненный в виде шестерни, установленной на хвостовике резьбового знака и взаимодействующей с зубчатой рейкой, закрепленной в неподвижной плите, в подвижной ее части выполнен паз, зубчатая рейка выполнена составной с шарнирно закрепленной частью, конец которой снабжен роликом, взаимодействующим с пазом.Такое конструктивное решение...

Номер патента: 1038908

Опубликовано: 30.08.1983

Авторы: Аладинский, Бобровников, Орлов, Попов, Сушкевич

МПК: G01V 3/06

Метки: выделения, вызванной, геоэлектроразведке, параметра, поляризации

...импульсов Мэ во время пауз между импульсами тока. Кроме того, показана форма сигнала 04используемого для опре. деления знака параметра ВП.Устройство для осуществления способа (Фиг.2) содержиз входные шины 1 и 2, блок 3 согласования, включенный последовательно между входной шиной 2 устройства и входом предва- рительного усилителя 4, два аналоговых ключа 5 и б, входы которых соединены с выходом предварительного усилителя 4, два избирательных усилителя 7 и 8,входы которых подключены к выходам аналоговых ключей 5 и б соответственно, а выходы - к двум входам блока 9 регистрации, блок 10 Формирования импульсов, входы которого соединены с выходами источника 11 опорного сигнала и блока 12 изменения длительности импульсов,...

Номер патента: 1038907

Опубликовано: 30.08.1983

Авторы: Аладинский, Бобровников, Орлов, Попов, Сушкевич

МПК: G01V 3/06

Метки: вызванной, геоэлектроразведке, нелинейной, поляризации

...вующего измерениям во время пропускания в землю переменного тока, и нормированной амплитуды гармонической составляющей сигнала ВП в паузах между импульсами тока - переходят на 55 другую точку наблюдений и указанный выше порядок измерений повторяют.При этом также должна сохраняться неизменной частота возбуждающего тока, точки ввода тока в земпю и ре- бо жим измерений (одночастотные или двухчастотные измерения фазового угла ВП и измерения с вырезкой или без вырезки сигнала в паузах между импульсами тока) . После окончания из- ,65 мерений вдоль всего профиля рассчитывают для каждой точки отношение нормированной величины амплитуды гармонической составляющей сигнала ВП к фазовому,углу ВП, выраженному в радианах. Как показывают результаты...

Номер патента: 1038880

Опубликовано: 30.08.1983

Авторы: Альтшулер, Васюхно, Волнянский, Орлов, Попов, Филатов

МПК: G01R 13/02

Метки: масштабирующий

...1 блока затоминающих регистров соедиРяда масштабирующих преобразователей нен с .дополнительным информационтребуется дополнительная обработка ным."входом блока мультиплексоров, информации, проводимая нручную. Воз втоРой последовательный выход блока можность представления функций в запоминающих регистров соединен с нхомасштабирующем преобразователе огра- дом синхронизации управляемого делитеничена полиномом первой степени, что ля частоты, информационные входы кото- приводит я возникновению эначитель- Рого соединены поразрядно с паралной погрешности при обработке инфор- лельными выходами блока запоминающих мации. Ррименение ряда масштабирую- РегистРов, выход переполнения управщих преобразователей в многоканаль- ляемого делителя...

Номер патента: 1038569

Опубликовано: 30.08.1983

Авторы: Ахунов, Батыров, Доброскок, Липерт, Нарыков, Орлов, Рахматуллин

МПК: F04B 43/06, F04B 47/02

Метки: гидроприводной, диафрагменный, насос, скважинный

...с поверхностью опорной трубы 121.Недостатком этого насоса является относительно невысокие производительность н срок службы в связи с тем, что изменение камеры достигается вдавливанием диафрагмы в перфорационнце отверстия опорной трубы.Цель изобретения - повышение производительности и срока службы насоса,Указанная цель достигается тем, что в скважинном гндроприводном диафрагменном насосе, содержащем корпус с установленной в нем перфорированной опорной трубой и трубчатую эластичную диафрагму, размещенную в корпусе с образованием .насосной и приводной камер и с возможностью взаимодействия своей внутренней поверхностью с поверхностью опорной трубы, поперечное сечение опорной трубы имеет фор му овала Кассини, причем периметры внеш него...

Номер патента: 1038006

Опубликовано: 30.08.1983

Авторы: Емельянов, Ковалев, Кузнецов, Орлов

МПК: B21D 22/02

Метки: автомат, гибки, двухпереходной, заготовок, штамп, штучных

...перпендикулярно к оси штампа пуансона, подпружиненного относительно крошцтейца в направлении своей оси, и силового цилиндра, закрепленного на плите с возможностью периодическо о взаимодействия с нерабочим торцом указанного пуансона, а пуансон второго перехода выполнен с рабочим пазом, имеющим заходцые и сопряженные с ними цилиндрические участки, и с выступом по оси симметрии, длина которого цс менее ширины пуансона узла подгибки.На фиг.представлен предлагаемый штамп, общий вид; ца фиг. 2вид А на фиг.перед началом второго перехода; на фиг. 3то же, после окончания второго перехода гибки; на фиг. 4 сечение Б-Б на фиг. 1; ца фиг. 5исходная заготовка; на фиг. 6изделие.Штамп-автомат содержит плиту 1, ца которой установлены матрица 2 первого...

Номер патента: 1037868

Опубликовано: 30.08.1983

Авторы: Бакулев, Бугаенко, Городков, Дмитриев, Елагин, Землянов, Крутских, Манцев, Орлов, Сивашинский, Тихонов

МПК: A01D 45/26

Метки: капустоуборочный, комбайн

...не более 15 . Под диском 40, вплотную к нему, жестков трех точках опор 42 крепятсясерповидные ножи 43 с нижней односторонней заточкой под углом такжене более 15 О. Над диском 40 жестко крепятся спиралевидные сталкивающие пластины 44, а сбоку, напротив ножей 43, установлены лотки 45.Приводной диск 40 закреплен на вер 1037868ду смежными рамками 22. Прижимныебарабаны 21 Фиксируют кочаны и спомощью зубчатых гребенок 24 протаскивают их по колеблющимся направляющим к ножам 23, Перед обрезкой растений капусты с короткой и среднейкочерыгами теребятся и окончательно выравниваются. Выравненные кочаны затем обрезаются ножами 23 и спомощью прижимных барабанов 21 перемещаются на приемный транспортер 7.Вследствие небельших поперечныхразмеров лифтеров...

Номер патента: 1037867

Опубликовано: 30.08.1983

Авторы: Мацнев, Орлов, Тихонов

МПК: A01D 45/26

Метки: аппарат, капустоуборочной, срезающий

...барабанов 3 и рамок, 4 ихвалы 2 и 10 снабжены соответственноредукторами 16 и 17. Прижимные барабаны 3 выполнены из эластичных 60 Изобретение относится к сельскохозяйственной технике, в частностик срезающим аппаратам капустоуборочных машинИзвестны капустоуборочные машины,у которых срезающий аппарат выполнен 5из устройства для подъема, выравнивания, срезки кочанов и привода.устройство содержит опорные лыжи,парные встречно вращающиеся шнеки,дисковые ножи и стропный прижимнойтранспортер 1 1.В этом срезающем аппарате выравнивающие шнеки, дисковые ножи имеютсложный привод и при работе в образивной среде быстро изнашиваются аРналичие большого количества вращаю-щихся деталей приводит к наматыванию растительных остатков на опорывалов...

Номер патента: 824600

Опубликовано: 23.08.1983

Авторы: Ефремов, Кожевников, Орлов, Рыцк, Харченко

МПК: B30B 1/26

Метки: механический, пресс

...8 с винтом 9 и внутренней части 10 с червячным колесом 11 и червяком 12.Часть 8 ползуна установлена с воэможностью вертикального перемещения в направляющих станины 1, а часть 10 - в направляющих типа, например, "ласточкин хвост" внутри наружной части ползуна. Вертикальное перемещение внутренней части ползуна относительно наружной части осуществляется по винту 9 путем вращения червяком 12 колеса 11. Ось этого колеса и винта 9 совпадает с осью движения ползуна..Часть 8 полэуна через .ось 13 и .рычажно-регулировочное устройство 14 соединена посредством оси 15 с уравновешивателем, выполненным в виде штока 16 с поршнем 17, расположенным в цилиндре 18 и подпружиненным пружиной 19. Цилиндр 18 уравновешивателя установлен на оси 20 плиты 21...

Номер патента: 1037388

Опубликовано: 23.08.1983

Авторы: Банковский, Орлов

МПК: H02K 49/10

Метки: магнитная, муфта, торцовая, управляемая

...муфты,Эта цель достигается тем, что упру"гие элементы равномерно распределеныпо окружности ведущей и ведомой полу-.муфт, установлены между обращенными 45друг к другу поверхностями полумуфти выполнены в виде плоских пружин,закрепленных одним концом на ведущейполумуфте, и подшипников качения,установленных в центре плоских пружин, при этом ось вращения подшипников перпендикулярна оси вращениямуфты, а на ведомой и ведущей полумуфтах напротив подшипников выполнены дорожки качения.55На Фиг,1 изображена предлагаемая ,магнитная муфта; на фиг.2 - два ведущих диска. муфты и ведомый диск с рас 388 2положенными в нем прямыми стержневыми магнитами, разрезНа торцовой поверхности ведомойполумуфты, состоящей из двух дисков1 и 2 расположены...

Номер патента: 1037325

Опубликовано: 23.08.1983

Авторы: Громов, Корнилов, Орлов, Писарев, Савельев

МПК: G09F 9/00

Метки: световой, сигнализатор

...фланца выполнен паз, в котором установлена крышка с информацион- . ным знаком (символом объекта), и конусное отверстие, на стенки которого нанесено светоотражающее нокрытие, в корпусе выполнены ступенчатые вентиляционные отверстия, в выступах которых установлены одни из концов пластинчатых контактов, во второй крышке выполнены пазы, в которых установлены вторые концыпластинчатых контактов.На фиг. 1 изображен сигнализаторв собранном виде в двух проекциях, 5общий вид; на фиг. 2 - детали сигналиэатора с прямоугольной и секторной крьпаками (символами) в аксонометрической проекции.Световой сигнализатор (фиг. 1 и2) содержит корпус 1 с фланцем 2,на внутренней стороне которого расположены пружинящие защелки 3. Корпус и фланец с защелками...

Номер патента: 1037318

Опубликовано: 23.08.1983

Авторы: Орлов, Петренко, Сахно, Табатчиков, Федоренко

МПК: G08C 25/04

Метки: информации, передачи, приема

...импульсы и.импульсы, строба с выходов. усилителей 1-3 передачи информации и усилителя 4 передачи строба через каналы 5-8 связисоответственно поступают на первыевходы усилителей приема информации9-11 и строба 12-14.Количество усилителей приемакак информации 9-11, так и строба12;14, равно числу информационныхканалов 5-8 связи устройства.С выходов каждой пары усилителей приема информации и строба(9 и 12, 10 и 13, 11 и 14) противофазные импульсы поступают на 5 ий-входы триггеров 18-20 контроля соответственно, а с их выходов черезвыходные триггеры 21-23 - на информационные выходы устройства. Крометого, с выходов триггеров 18-20контроля сигналы поступают на входысоответствующих элементов И 24-26,а с их выходов - на входы интегрирующих...

Номер патента: 1037049

Опубликовано: 23.08.1983

Авторы: Орлов, Тараев

МПК: G01B 5/30

Метки: тензометр

...с концом одного иэ рычагов, с которымшарнирно связан конец второго рычага, а другие концы рычагов шарнирно 35связаны со стойками.На чертеже показан тензометр,общий вид,Тензометр содержит траверсу 1,выполненную с гнездом 2 для прижима 40на одной стороне и с двумя призматическими пазами 3 на другой,асположенными симметрично относительногнезда 2, две стойки 4 сножевымиопорами 5. Одни иэ концов. опор 5выполнены призматическими, упираются в пазы 3 траверсы 1 и установлены в отверстиях 6 стоек 4 с возмож, ностью скольжения в продольном на.правлении и Фиксации винтами 7. Концытраверсы 1 входят в прямоугольныеотверстия 8 в стойках 4. со свободными концами стоек 4 шарнирно соеди-,нены одни концы рычагов 9 и 10, другие концы которых...

Номер патента: 1036505

Опубликовано: 23.08.1983

Авторы: Аксельруд, Мельник, Орлов, Панин, Семенова

МПК: B24B 37/02

Метки: доводки, отверстий, станок

...последовательно соединенных блока сравнения и командного блока.На чертеже показана электромеханическая схема станка.Притир 1 жестко связан в осевом направлении со шпинделем 2.Коническая оправка 3 соединена со штоком 4, который через упорные подшипники 5 и винтовую пару гайка 6 - винт 7) связан с электродвигателем 8 для разжима инструмента. Указанные составные части смонтированы в виде единого узла доводочной головки, находящегося в верхней части-станка и имеющего возможность совершать установочное движение. В стойке, смонтированной на столе станка, расположен пневмоцилиндр 9 с рейкой 10, зубчатым колесом 11, соединенным с рейкой 12 доводочной головки. В нижней части станка расположен электродвигатель 13 связанный через...

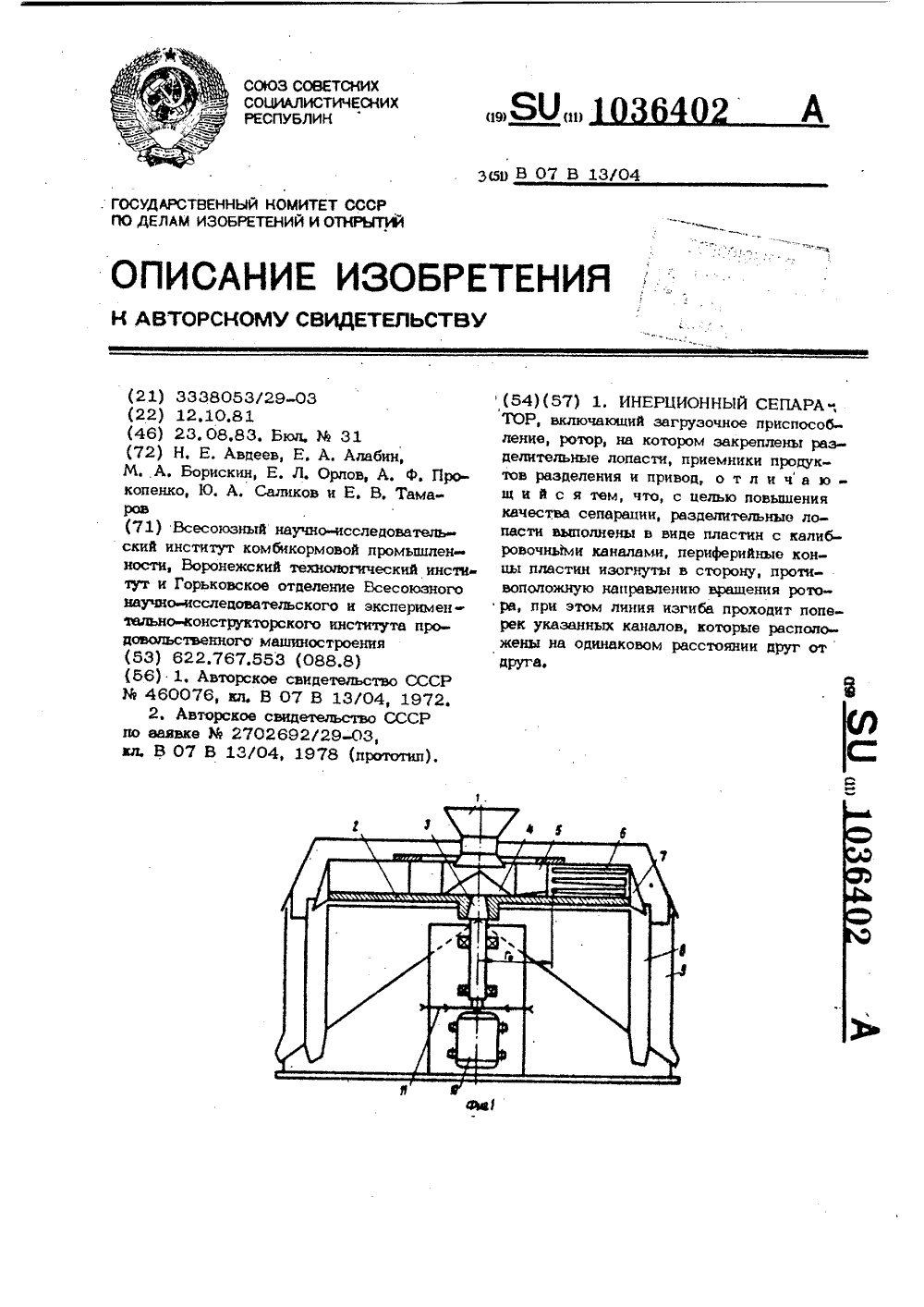

Номер патента: 1036402

Опубликовано: 23.08.1983

Авторы: Авдеев, Алабин, Борискин, Орлов, Прокопенко, Саликов, Тамаров

МПК: B07B 13/04

Метки: инерционный, сепаратор

...врацения ротора( а радиус опредепятот иэ соотношения где К - радиус цилиндрической поверхности. - коэффициент сопротивления движения сепаратируемого продукта по лопасти- расстояние от оси врвшенчя роотора по начала калибровочных каналов;- расстояние от осц вращения ротора по конца рабочей части калибровочных каналов=Аг+1" исоЧ; 0 -расстояние межпу началом и концом рабочей части калибровочных каналов=К Б 1 иОР-я.- угол межпу рапиусамиц Г 02 4Исхопный пропук 1 через загрузочное приспособленце 1 поступает на распрепедитедьный конус 4 и поп действием центробежных сид инерции пвцжется вполь рапиадьных направляющих 5, разгоняясь По скорости, равной 2-4 м/с, При указанной скорости пропукт поступает на попасть 6, ге поп действием корцодцсовых...

Номер патента: 1036378

Опубликовано: 23.08.1983

Авторы: Орлов, Самойлов, Шульгин, Ямщиков, Яшин

МПК: B03B 5/02

Метки: ископаемых, полезных, промывки

...40ны каждыи из плоских Фильтровавных элементов 6 закреплен в дополнительной камере 7, имеющей отводящий патрубок 8 и регулировочную задвижку 9В каждой дополнительнойкамере 7 установлена регулировочнаязаслонка 10.Между смежными. плоскими мембранами 5 со стороны боковых стенок корпусов Ь установлены выпуклые фильтровальные элементы 11, выполненные в виде части боковой поверхности цилиндра, максимально вписывающейся между смежными круглыми мембранами 5 и установленными попарно с образованием диффузоров, прицем каждый элемент 11 представляет собой выпуклый фильтровальный элемент, выполненный из шпальтовопо сита или.ме" таллической сетки, натянутой и закрепленной на перфорированной выпуклой части боковой поверхности цилиндра, Внутренняя...

Номер патента: 1036342

Опубликовано: 23.08.1983

Авторы: Бриман, Дынкин, Орлов, Редченко, Талалай

МПК: B01D 25/04

Метки: самоочищающийся, фильтр

...размером 80 90 мкм, из круглых прутков диаметром 8-10 мм. Максимальный размер Фильтрующей перегородки 5 определяется шириной выпускаемой промышленностью микросетки (1 м 1 и равен, например, 10001240 мм, На верхней водонепроницаемой стенке 7 камеры 4 отфильтрованной воды установлено устройство для регенерации Фильтрующих перегородок, состоящее из магнитострикционного преобразова" теля 12 импульсного ультразвукового генератора и волновода 13. Для надежной передачи ультразвуковых колебаний все элементы камеры отфильтрованной воды и устройства для регенерации Фильтрующих перегородок соединены между собой сваркой. Магнитострикционный преобразователь 12 соединен кабелем с ультразвуковым гене10363 50 зратором ( например, "Акустик" )(непоказан...
