Орлов
Приспособление для использования деформирующих шины усилий в качестве дополнительной движущей силы
Номер патента: 28405
Опубликовано: 30.11.1932
Автор: Орлов
МПК: B62D 57/00
Метки: движущей, деформирующих, дополнительной, использования, качестве, силы, усилий, шины
...помеще н при по атками 7,б пПриспо деформиру стве доло отличающ го-рычажн внутри ши стве толка жени ыми толкатели ное движеободное ВТОРСНОЕ. СВИЙЕТЕЛ ния для использо в качестве дополн ому свидетельству Б. Я.Изобретение относится к приспособлениям для использования усилий, деформирующих пневматические шины, в качестве источника энергии для приведения в действие, например, воздушных насосов, автоматически поддерживающих давление в камерах тех же шин, или динамо, дающих электрический ток и т. д. В предлагаемом приспособлении усилия, деформирующие пневматические шины, используются в.качестве дополнительной силы, движущей автомобиль,На схематическом чертеже фиг,1 . изображает вид приспособления сзади; фиг, 2 - его боковой вид.Внутри...
Устройство для получения электрической энергии на движущейся повозке
Номер патента: 27746
Опубликовано: 30.09.1932
Автор: Орлов
МПК: H02K 7/18
Метки: движущейся, повозке, электрической, энергии
...во вращение от пружин, заряжаемых при движении повозки.Предложение заключается в новом расположении указанных машин и приспособлении для зарядки вращающих динамоиашины пружин.На схематическом чертеже фиг. 1 изображает общий вид расположения отдельных частей устройства; фиг. 2 отдельную динамомашину с приводом.Согласно изобретению ряд небольших динамомащин 4 размещены в-ободе 7 колеса в гнездах 3 по его окружности или в шине последнего. Для зарядки указанных пружин служит приводиое приспособление в виде педалей 70, выступающихв состоянии покоя за периферию обода и получающих при ходе колеса поступательное движение к центру колеса. Педали связаны механически с зубчатой передачей 5, заряжающей пружины.Устройство для получения...
Судно
Номер патента: 27570
Опубликовано: 31.08.1932
Автор: Орлов
Метки: судно
...сверху.Кузов 1 судна (фиг, 1 и 2), помощью планок 17, соединен с брусками 2, 3, связанными между собой буферами, а при посредстве подъемников 5, 6 - с дисками 14, установленными друг за другом в лыжах 13, Означенные диски насажены на ось 15, приводимую во вращение цепной передачей 20 из машинного отделения судна.Лыжи 13 представляют собой узкие бездонные коробки, укрепленные под нижней частью кузова 1. По середине судна помещен двусторонний Т-образный рычаг 10, концы которого выступают за борты судна, К нижним частям этих рычагов, по .обе стороны кузова, прикреплены шайбы 12 с вырезами, вращаемые помощью соответствующего механизма и предназначенные для дополнительного приподнимания судна во время движения его,С целью перемещения судна по...
Приспособление для отметки граф при суммировании
Номер патента: 27227
Опубликовано: 31.07.1932
Автор: Орлов
МПК: G06G 1/06
Метки: граф, отметки, суммировании
...их суммирова рой во втором пазу. той же статьи и простатье, Во второй станавливают в том Установленные таели выделяют одно- статьях, чем облегние. Пр диет изобрете обление для отме овании, отличающ инейки 3 снескол иде ласточкиных х указателей 1. и Приспо при сумми менением зами 2 в подвижныхтки граф ееся приькими . па". остов для. нпромпечатьсоюз. тнп, Пачатний Трувф, Звн. 873 - .ИВ 9 Я .а Предлагаемое приспособление пред назначено для облегчения суммирования выделенных одноименных граф.На схематическом . чертеже фиг. изображает общий вид приспособления для отметки граф при суммировании; фиг. 2 - вид его в поперечном разрезеПриспособление для отметки граф при суммировании состоит из деревянной линейки 3, снабженной несколькими пазами...
Устройство для останова банкаброша при наработке съема
Номер патента: 26595
Опубликовано: 31.05.1932
Автор: Орлов
МПК: D01H 13/24
Метки: банкаброша, наработке, останова, съема
...ударяет собачку 21, Последняя выскакивает из зуба шайбы 22, которая, поворачиваясь под действием груза 23, переводит отводку для ремня. Длина ударника 7 рассчитывается так, чтобы он в незаведенном состоянии касался втулки шестерни 5,Для того, чтобы шайбу 22 можно было опять поставить на рабочее положение, на ней поставлен полукруг из полосового железа 27, на котором укреплен посредством винта трос. На другом конце этого троса повешен груз 28 и на некотором от него расстоянии поставлен упор 29, а на замочной рейке 30 - скоба 31, в отверстие которой проходит трос. При заводе замкамашины после съема, рейка в своем движении захватит трос за упор и заставит шайбу 22 повернуться на угол 170 в 1 В это время собачка 21 заскочит за зуб шайбы 22 и...
Регулятор прядения к ватерам
Номер патента: 26231
Опубликовано: 30.04.1932
Автор: Орлов
Метки: ватерам, прядения, регулятор
...К другому более длинному плечу рычага Т прикрепляется трос, другой конец которого соединен с рычагом, перемещающим траверзу коллекторного мотора, Кромка кулачка Г срезана по" косой линии с таким расчетом, чтобы разница в максимальном и минимальном, числе оборотов мотора была не более Ю. У внутреннего же кулачка Я кромка срезана более круто так, что. разница между максимумом и минимумом оборэтоь, мотора достигает примерно 70 - 90 обо- . ротов.Регулятор действует следующим образом: в начале съема, когда происходит наматывание гнезда початка, кулачок Ж, стоит в таком положении, что кулачокЯполностью входит в кулачок Г и ролик С скользит по кромке кулачка Г так, что отклонение его и перемещение траверзы мотора будет очень небольшое. По иере...
Приспособление для оцинковывания труб внутри
Номер патента: 26159
Опубликовано: 30.04.1932
Автор: Орлов
Метки: внутри, оцинковывания, труб
...В, одна часть которой закреплена неподвижно, другая же соединена с первой шарнирами и служит для загрузки котла и удаления гартцинка и золы по мере их накопления. Неподвижная часть крышки имеет патрубок С для присоединения оцинковываемой трубы; к основанию патрубка присоединяют трубу д, опущенную кон. цом в расплавленный цинк; сверху патрубок имеет выхлопную трубу С. В неподвижной части крышки находятся отверстия для присоединения давления и введения термопары для контроля температуры цинка, Котел подогревают снаружи топочными газамиСтол б с кареткой Е предназначен для закрепления оцинковываемой трубы Подготовленную к оцинковке трубу, т.-е. протравленную обычным образом и подогретую в специальной печи, конструкция которой предусматривает...
Машина для закрывания коробок крышками
Номер патента: 25947
Опубликовано: 31.03.1932
Автор: Орлов
МПК: B67B 3/10
Метки: закрывания, коробок, крышками
...шомполами, отличающаяся тем, что гнезда расположены попарно одно над другим в двух вращающихся тарелках 3 и 6 и каждое гнездо снабжено отдельной поползушкой 4 с лапкой 5 и роликом 1, катящимся по фасонной канавке, и отдельными двумя шомполами 11 и 7, при чем верхние гнезда, кроме того, снабжены направляющими крышки пружинящими лапками 10. Известны машины для закрывания крышками коробок, снабженные поползушками вдвигающими в гнезда вращающихся дисков корпуса коробок и крышек, смыкаемые при помощи шомполов. В предлагаемой машине гнезда расположены попарно друг над другом и имеют отдельные поползушки и шомполы, служащие для ввода в гнезда и смыкания коробок и их крышек.На чертеже фиг. 1 и 2 изображаютвид части машины в двух...
Прибор для регистрации давлений
Номер патента: 25756
Опубликовано: 31.03.1932
Автор: Орлов
МПК: G01D 5/26, G01L 23/06, G01L 7/04 ...
Метки: давлений, прибор, регистрации
...манометра типа Бурдона, ОтдичаюЩийся тем, что зеркало а, воспринимающее луч света с помещенного на трубке манометра зеркала с и связанное передачей с частями испытуемого механизма, выполнено поворотным в плоскости, перпендикулярной к плоскости вращения зеркала с в целях получения отсчета определяемых давлений по кривой, фиксируемой лучом света на экране е,помелучв зерзилсясиди кост Предлагается в приборах, регистрирующих давление оптическим отсчетом помощью двух зеркал и манометра типа Бурдона, с которым скреплено одно из зеркал, устраивать второе зеркало поворотным, связанным передачей с частями испытуемого механизма.Прибор изображен на чертеже в перспективном виде с показанием пунктирной линией направления отражаемых зеркалами лучей...
Способ и станок для укладывания внутренних спичечных коробок дном вниз
Номер патента: 25482
Опубликовано: 29.02.1932
Автор: Орлов
МПК: B65D 77/04
Метки: вниз, внутренних, дном, коробок, спичечных, станок, укладывания
...выступе дном влево (фиг. 1), падает на левую сторону и принимает положение фиг. 2, а при установке на выступе дном вправо (фиг. 3) падает вправо, принимая положение, изображенное на фиг, 4.Станок, для осуществления описанного способа, состоит из горизонтального транспортера б, подающего между ограждающими стенками спичечные коробки в виде непрерывного потока коробок, лежащих плашмя, но обращенных дном то вверх, то вниз. Направляющий плужок 9, установленный на пути следования коробок на транспортере б, имеет изогнутую форму, поворачивающую коробки на ребро, оставляя их обращенными дном то в одну, то в другую сторону, и в этом положении коробки проходят между двух бортов и поступают на бесконечный ремень 10, имеющий круглое поперечное...
Печь для сжигания йодсодержащих водорослей
Номер патента: 23967
Опубликовано: 30.11.1931
Автор: Орлов
МПК: C01B 7/16
Метки: водорослей, йодсодержащих, печь, сжигания
...для сожигания иодосодержащих водорослей состоит из четырех крестообразно расположенных шахтных топок А, служащих для подсушивания и сожигания загружаемых сверху водорослей на колосниках В, через которые зола проваливается в зольник С, а из зольника удаляется по мере накопления. Шахты и вольники закрываются крышками и дверцами обычного типа и на чертеже опущены.Так как теплотворная способность водорослей недостаточна для испарения содержащейся в сырых водорослях воды, то для пополнения недостающего количества тепла имеются топки З для дров или иного топлива, при чем горение дров и водорослей происходит на разных колосниковых решетках, чем предупреждается нежелательное для использова.ния золы смешение ее с золой вспомогательного...
Сортировка по свойству поверхности
Номер патента: 23013
Опубликовано: 30.09.1931
Авторы: Лебедев, Орлов
МПК: B07B 13/00
Метки: поверхности, свойству, сортировка
...укреплено по два подшипника для осей валов 2 и 3, кото. рые установлены параллельно между собой и касаются друг друга по всей своей длине, Оси снабжены сцепленными между собой зубчатыми колесами 4 и 5, а на удлиненном конце одной оси насажена рукоятка б, Цилийдрическая поверхность валов 2 и 3 покрыта ворсистой тканью. Рама 1 шарнирно укреплена на станине 7 для установки валов под углом, как указано на чертеже пунктиром, при чем приподнятый конец рамы подпирается подставкой 8, упирающейся другим концом в ступенчатую часть станины, На подвижную раму 1 сверху устанавливается засыпной ящик 9 с отверстием внизу, Вдоль валов к раме прикреплен желобок 10 для улавливания просыпавшихся случайно между валами зерен и направления их в...
Станок для сборки спичечных коробок
Номер патента: 21958
Опубликовано: 31.07.1931
Автор: Орлов
Метки: коробок, сборки, спичечных, станок
...для сборкв них с двух сторлями 6, 6, тогда ккатели 7, 7 служсобранных корободачи колодки св сторону,ых к ок, ки на- мых рки спиче рименени ой гнезд и коробо он с лентак более ат для к на лент гнездами ем коло, 3 толк ате- толния пощ длинные выталкиву 5 послна один г Предлагаемый станок предназначен для сборки спичечных коробок и подачи их на этикеровочную машину.Устройство станка заключается в применении колодки, снабженной гнездами, предназначенными для сборки коробок, подача которых в указанные гнезда производится при помощи коротких толкателей, сталкивающих коробки с подающих лент, а удаление собранных коробок из гнезд производится выталкиванием их на приемную ленту при помощи удлиненных толкателей.На чертеже схематически...
Станок для этикетирования спичечных коробок
Номер патента: 21810
Опубликовано: 31.07.1931
Автор: Орлов
МПК: B65C 1/02
Метки: коробок, спичечных, станок, этикетирования
...несколько нижних отверстий сообщают его с рядом поршней 3, перемещающихся в направлении, перпендикулярном к оси транспортера 1, а со. ответствующие отверстия сверху этого транспортера сообщают его с рядом взаимно параллельных каналов, также перпендикулярных коси транспортера 1. На протяжении этих каналов последовательно установлены приспособления а - а - а, обмазывающие коробки заклеем, затем приспособления б - б - б, покрывающие коробки этикетками и, наконец, вращающиеся щетки в - в - в., прижимающие и разравнивающие этикетки на коробках. Концы вертикальных каналов соединяются с верхним транспортером 9, перпендикулярным к осям каналов, по каковому транспортеру между направляющими 4 - 4 коробки передвигаются до упора 8. На некотором...
Станок для однообразного укладывания внутренних спичечных коробок
Номер патента: 21028
Опубликовано: 31.05.1931
Автор: Орлов
МПК: B65B 43/42
Метки: внутренних, коробок, однообразного, спичечных, станок, укладывания
...(фиг, 1), пластинок 7 для захвата и удержания коробок (фиг. 4, 5, б), , неглубокого паза 8 для помещения коробки, толкача 9 для опрокидывания 3 ОБРЕТЕН коробок и ролика 10 приводящего в поступательное движение топкая 9 при помощи направляющей И, помещенной в крышке станка (фиг. 2), снабженной клиньями 12 и 13, В случае попадания коробки 4 на гнездо станка с дном, обращенным в сторону, противоположную от толкача 9 (фиг. 7, 1) коробка будет двигаться вдоль станка, при чем ролик 10, войдя в канавку 11 (фиг. 2, 4 и 5), заставит наступать на коробку толкач 9, который, дойдя до коробки, войдет внутрь ее и, не,доходя 2 - 3 мм до дна, вернется в прежнее. положение (фиг. 7); коробка же останется стоять на месте и при дальнейшем продвижении...

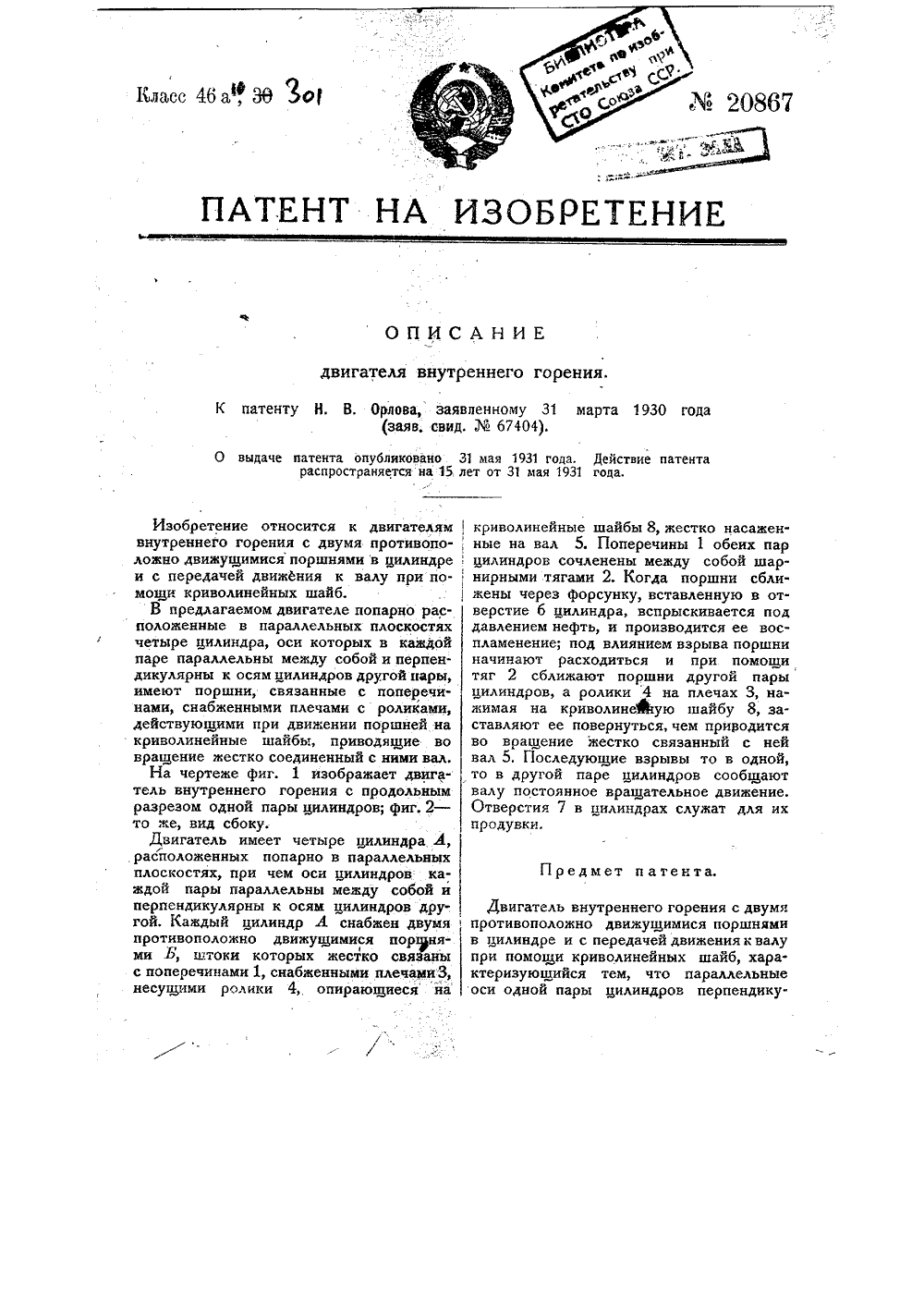

Двигатель внутреннего горения
Номер патента: 20867
Опубликовано: 31.05.1931
Автор: Орлов
МПК: F01B 7/04, F02B 75/26
Метки: внутреннего, горения, двигатель
...четыре цилиндра А расположенных попарно в параллельных плоскостях, при чем оси цилиндров каждой пары параллельны между собой и перпендикулярны к осям цилиндров другой, Каждый цилиндр А снабжен двумя противоположно движущимися поруями Ь, штоки которых жестко связаны с поперечинами 1, снабженными плечами 3, несущими ролики 4 опирающиеся накриволинейные шайбы 8, жестко насажен. , ные на вал 5. Поперечины 1 обеих парцилиндров сочленены между собой шар нирными тягами 2. Когда поршни сближены через форсунку, вставленную в отверстие б цилиндра, вспрыскивается под давлением нефть, и производится ее воспламенение; под влиянием взрыва поршни начинают расходиться и при помощи тяг 2 сближают поршни другой пары цилиндров, а ролики 4 на плечах 3,...
Аппарат для резки и накатывания в рулон разостланного на столе линолеума
Номер патента: 20065
Опубликовано: 30.04.1931
Автор: Орлов
МПК: B65H 45/28
Метки: аппарат, линолеума, накатывания, разостланного, резки, рулон, столе
Станок для укладывания в порядке спичечных коробок
Номер патента: 20000
Опубликовано: 31.03.1931
Автор: Орлов
МПК: B65B 35/42
Метки: коробок, порядке, спичечных, станок, укладывания
...между смежными коробками. дм та. Станокспичечныхприменениес повышаювращения,бженном дми 7,7,квОдятся изпроходя подля пропус станка для укладывания в Для подачи спичечных коробок из бункера, в котором они лежав в беспорядке,к другим спичечным машинам в последовательном порядке, коробки из бункерапоступают согласно изобретению сначалана транспортер, над которым расположена горизонтально вращающаяся щетка,укладывающая коробки в одной плоскости, а затем, проходя по жолобу над.катками, вращающимися с разной скоростью,и подвергаясь действию двух вертикальновращающихся щеток, коробки распола гаются в один ряд, длинной стороной параллельно направлению движения и с некоторым промежутком между смежнымикоробками.Фиг. 1 чертежа представляет...
Способ получения динитродиоксидифениламина
Номер патента: 19708
Опубликовано: 31.03.1931
Автор: Орлов
МПК: C07C 87/60, C07C 89/00, C07C 91/44 ...
Метки: динитродиоксидифениламина
...благодаря обратному холодильнику, стекает в сосуд обратно и происходит частичное выделение некоторого количества газообразного хлористого водорода. По охлаждении, бензольный раствор отделяют от осевшего на дне тритиодифениламина в виде грязнозеленого цвета порошка, который промывают бензолом и высушивают.Происходящую при этом реакцию можно представить, примерно, в следующем виде: Полученный окрашенный в желтый цвет бензольный раствор промывают во. дой при нагревании для удаления соляной кислоты, отделяют его от водного раствора и после отгонки бензола полу. чают смолистую массу, содержащую ди.ф некоторым количеством хлористоговодорода и дифениламина, для отгонки- от которого повторно кипятят массус разбавленнрй, (10%) серной...
Машина для изготовления бумажных горшков и наполнения их землей
Номер патента: 19457
Опубликовано: 28.02.1931
Автор: Орлов
Метки: бумажных, горшков, землей, наполнения
...ческим движением бумагой куски, Г анспортер 14. атента,Пр ных кте- лу- бу 3 дл ноеем лиот цдаче патента опубликован распространяется на В предлагаемой машине дния бумажных горшков и зземлей, последняя шнекомтрубе, вокруг которой оберзанная клеем помощьюаппарата: бумажная лента.На чертеже фиг. 1 изпредлагаемой машины спервид сбоку..В воронку 5 (фиг, 1, 2земля, подаваемая дальшемещенным внутри трубыобертывается бумажной лес катушки 2 сматывается рпомощью кожуха 16. Внизбжена опорными шарикамиложенными против валиковторых помощью цепи 13 пвращение система валиковрата б, смазывающего к 1, Машина для изготовления бумажгоршков и наполненя их землей, хараризующаяся применением трубы 17, сжащей для обертывания вокруг неемажной ленты, сматываемой...
Машина для наклеивания таблеток-красок на палитры
Номер патента: 19102
Опубликовано: 31.01.1931
Автор: Орлов
МПК: B44D 3/02
Метки: наклеивания, палитры, таблеток-красок
...движение также ленту конвейера 10.Эксцентрик 9 сообщает колебательное движение рычагу 11, который, в свою очередь, приводит в поступательное движение шток 12 с насаженным на конце последнего ударником 13, двигающимся в направляющей трубке 14 Движение рычага 11 происходит в момент остановки барабана 2. Гнезда 3, снабженные зажимами 15, закрыты в свободном состоянии пружинами 16 (фиг. 2) и открываются лишь в верхнем н нижнем положении посредством упоров 17 и 18, действующих на плечо зажимов 19.Работа станка производится следующим образом. Смазанные клеем краски поступают через жолоб 1 в трубу 14, ударником 13 переносятся на картонную палитру 20 (нажим ударника регулируется пружиной 21, помещенной внутри трубки 14), Обратный ход ударнику...
Логарифмическая счетная линейка для нормирования работы на станках с четырьмя движками
Номер патента: 17851
Опубликовано: 30.09.1930
Автор: Орлов
МПК: G06G 1/06
Метки: движками, линейка, логарифмическая, нормирования, работы, станках, счетная, четырьмя
...с каждой стороны корпуса 5. На последнем нанесены: на лицевой стороне (фиг. 1) с надписью Норма" четыре логарифмических шкалы с числовыми величинами: Прибавочное время в минутахф, Норма времени в минутах и часах" и Норма выработки в штуках, килограммах и,т. п.", на оборотной стороне (фиг. 2) с надписью Расценок" - три логарифмических шкалы с числовыми величинами: Приработок", Тариф с приработком" и Ценаза единицу изделия". - На движке 1 нанесены две логарифмических шкалы: Процент прибавочного временищ. Движок 2 снабжен логарифмическими делениями, - на лицевой стороне Продолжительность рабочего дня в часах" и - на обратной стоН, Ш,/ l я 1930 года. Действие патентасентября 1930 года.роне - двумя шкалами с числовыми вели чинани...
Мерник для сыпучих тел
Номер патента: 17774
Опубликовано: 30.09.1930
Автор: Орлов
МПК: G01F 19/00
...в ков а при оставлении этой рукоя отжимается обратно двуперистойБовш может быть различной отвешивания товаров в пределах до 2 кг,ш материала ки скребок пружиной 6, емкости для от 100 ь ет патен рактеризую- прикрепленпружиной 6, бания горки щиися ного к скребка СЫПУЧЕ 1 Предлагаемый мерник для сыпучих тел имеет скребок, позволяющий быстро огребать горку сыпучего материала, образующегося в ковше при отмеривании. Изобретатель рассчитывает, что введение такого мерника в практику,при розничном отпуске, сыпучих товаров облегчит и ускорит работу сравнительно со способом развески,На чертеже изображен вид меринка в горизонтальной проекции.Цилиндрической формы ковп 1 1 имеет скребок 3, скрепленный с ручкой 2 намодобие лезвий ножниц...
Механизм для подачи и выравнивания конфет в оберточных машинах
Номер патента: 17103
Опубликовано: 30.09.1930
Автор: Орлов
МПК: A23G 3/00, B65B 35/26
Метки: выравнивания, конфет, машинах, механизм, оберточных, подачи
...па- подведет, таким образом, новую конзухами А На одном валу с барабаном фету к барабану В. Как только зубцы А насажено колесо 2, сцепляющееся с ко- " колеса 3 выйдут из сцепления с колесом лесом 3, сидящим на одном валус бараба, ось 4, на которую насажено колесо 2 ном В, также снабженным пазухами для и барабан А, затормозится колодками конфет. Колесо 3 с барабаном В вра-, 5 посредством пружины б, так что ба,щается непрерывно, но так как зубья рабан А не будет иметь никакой игры, по ее окружности расположены груп- Получив конфету из барабана А, непами, имеющими каждая несколько прерывно вращающийся барабан В подзубьев 1 находящимися друг против водит ее к бумаге О, подаваемрй с бодруга;на равйых расстояниях, то ко- бины роликами...
Механизм для укладки конфет в оберточных машинах
Номер патента: 17102
Опубликовано: 30.09.1930
Автор: Орлов
МПК: A23G 3/00, B65B 35/24
Метки: конфет, машинах, механизм, оберточных, укладки
...лент Ь, , й (фиг. 1, 2), из коих первая служит для подачи конфет из бункера а на ленту , зта последняя, имеющая большую скорость, служит для выравнивания конфет с помощью планок о; а Третья лента А предназначена для возвращения избы. точных конфет в бункер а. механизма для подачи Предлагаемое изобретение 1 имеет целью подачу и выравнивание конфет механизмами с применением трех бесконечных лент, из которых одна сдает конфеты из бункера на другую,. выравнивающую движения конфет а третья возвращает избыток последних обратно в бункер.На чертеже фиг. 1 изображает вид предлагаемого механизма сверху, фиг. 2 - - вид его сбоку.В предлагаемом механизме примененные бесконечные ленты Ь,и А приводятся в движение шкивом 1 (фиг. 1) и...
Приспособление для завертывания конфет в оберточных машинах
Номер патента: 17101
Опубликовано: 30.09.1930
Автор: Орлов
МПК: A23G 3/00, B65B 11/02
Метки: завертывания, конфет, машинах, оберточных
...Е и 1 (фнг. 1 завертывания конфет.и 5), при чем ролик 5 приводит в двиК корпусу 1 предлагаемого приспо- жение соединенные с ним штампы 8 собления винтами а привинчены план (фиг. 1), а ролик 7 - матрицы 9. Штамхи 2 (фиг. 1 иб). Для сохранения опре- пы 8 и матрицы 9 снабжены отверстия- деленного расстояния между последни- ми для прохода прокалывателей 10, замй и корпусом 1, установлены, части д, крепленных в рамке 11, приводимой в выполненные сверху в виде,прямоуголь- движение роликои 6; Таким образом,в одну сторону ролики 5, б и У перемещаются фигурными линейками, а в другую - пружинами с, д и е (фиг. 1). Завертка конфеты происходит следующим образом: первоначально (фиг, 6 - 1) опускаются штампы 8, при чем матрицы 9 стоят...
Способ сохранения свежести сорванных цветов
Номер патента: 16942
Опубликовано: 30.09.1930
Автор: Орлов
МПК: A01N 3/02
Метки: свежести, сорванных, сохранения, цветов
...цветов.Известно, что, несмотря на частую перемену воды, большинство сорванных цветов быстро вянет вследствие остановки движения соков в стебле и, главное, от испарения через мельчайшие дыхательные устья растения. Следовательно, способствуя устранению этих явлений, можно значительно отдалить время увядания.Для сохранения свежести цветов по предлагаемому способу на один литр предназначаеиой для них воды (по возможности речной) кладется смесь из 1 г иелкоистолченного нашатыря, 2 г мела, 1 а соды и 0,1 г винного камня в порошке. Этот состав быстро растворяется в воде вследствие соединения частиц соды и винного камня. Часть мела замедляет действие состава, обволакивая находящийся в воде стебель, а нашатырь производит консервирующее...
Сдвоенная регенеративная плавильная ванная печь с шиберным регулятором относительного распределения
Номер патента: 15482
Опубликовано: 31.05.1930
Автор: Орлов
МПК: C03B 5/16
Метки: ванная, относительного, печь, плавильная, распределения, регенеративная, регулятором, сдвоенная, шиберным
...пламени обоих отделений ванны установлен еще шиберный регулятор (затвор) относительного распределения пламени (фиг. 1., 2, 3 и 4), Устанавливается он в соединительных от регенеративных камер к горелкам каналах 3 и 4 на уровне пола гуты, где газы со значительно сниженной температурой не могут оказывать разрушительного действия на плиты 5 (фиг. 3 и 4) шибернего загвора, Четыре плиты 5 последнего связаны при помощи тяг б с осью перекатываемой по рейке 9 шестерни 8, для передвижения которой служит рычаг 11 с храповиком и пружинной собачкой 12, позволяющими передвигать шестерню на любое количество зубцов. Камеры каждой пары заслонок (плит) затвора имеют с внешней стороны смотровые отверстия, которые:закрываются кирпичами на смазке;...
Машина для оклейки банок этикетками
Номер патента: 15466
Опубликовано: 31.05.1930
Автор: Орлов
МПК: B65C 3/12
Метки: банок, оклейки, этикетками
...валиком 9, получающим . вращение посредством , бесконечного ремня 7 от шкива б, укрепленного на оси 5, при чем для равномерной смазки валика 9 дн соприкасается с валиком И, получающим клей из приемника 12. При работе поступающие из магазина 10 банки б, б обмазы-, ваются клеем с помощью валика 9 и одновременно, вращением толкача от Г до Я, подаются в транспортер 3, в который также поступают этикетки, отрезанные ножом Т от ленты 15, идущей между ведущими роликами 2 а, 2 б с каПредмет патента.Машина для оклейки банок этикетками,характеризующаяся применением толкача 8, снабженного на конце вращающимся клеевым валиком 9, служащимкак для обмазывания клеем банок, так .и для подачи их из магазина 10 к транспортеру, состоящему из двух...
