Номер патента: 1348333

Опубликовано: 30.10.1987

Авторы: Буланов, Горячев, Зел, Нестерова, Никитина, Орлов, Сергеев

МПК: C07C 51/60, C07C 53/48

Метки: хлорацетилхлорида

...В трехгорлую колбу объемом 500 мл, снабженную мешалкой, термометром и обратным холодильником, загружают 190 г (2 моль) МХУК, 0,4 г катализатора (амида МХУК) и 265 г (2,2 моль) тионилхлорида, Колбу 20 устанавливают на масляную баню, присоединяют верхний конец обратного холодильника к насадочной колонке, орошаемой 5-67-ным раствором щелочи для поглощения кислых газов (НС 1 и БО), 25 и включают мешалку, При работающей мешалке подогревают содержимое колбы до 50-60 С и выдерживают реакционную смесь при этой температуре в течение 3 ч, После 3-часовой выдержки содержимое колбы подогревают до 100-105 С и заканчивают реакцию при этой температуре через 1 ч, По окончании реакции заменяют обратный холодильник на нисходящий и отгоняют продукт до...

Номер патента: 1348316

Опубликовано: 30.10.1987

Авторы: Голозубов, Гуркина, Кисиленко, Орлов, Полуротова, Сергеев

МПК: C04B 33/28, C04B 41/81

Метки: декоративно-облицовочных, плит

...который затем выливают в разъемную форму с ограничительными бортами. Предварительно ее покрывают слоем материала, не реагирующего со шликером (каолин, технический вазелин, бумага и др.). Сверху на шликер равномерно насыпают слой измельченного стекла фракцией менее 2 мм. После этого наносят декоративый слой в виде гранул цветного стека. Оптимальный размер гранул 4-7 мм. После сушки форму разбирают, а иэделие подвергают обжигу. При использовании форм из жаропрочной стали обжиг изделий можно производить в них. Для обжига изделий можно использовать тунельную либо роликовую печь.Способ изготовления крупноразмерных декоративно-облицовочных плит поясняется примерами конкретного выполнения.П р и м е р 1. Используют шликер следующего состава:...

Номер патента: 1347006

Опубликовано: 23.10.1987

Авторы: Аратскова, Баскин, Орлов

МПК: G01N 30/48

Метки: анализа, газах, неорганических, примесей

...к аналитической химии, а именно к способам анализа неорганических примесей в газах, и может быть использовано при анализе воздуха производственных помещений.Цель изобретения - повьшение чувствительности, точности и упрощение способа.П р и м е р 1. Через колонку, за" полненную ионообменным волокнистым материалом марки ВИОН АН, представляющим собой сополимер акрилонитрила с 2,5-винилпиридином, длиной 50 мм и внутренним диаметром 6 мм, пропускают газовый поток, содержащий примеси НГ и НС 1. Расход газа составляет 25 л/ч, сорбцию проводят около 2 ч. После этого производят десорбцию водой сконцентрированных примесей, расход воды 2 мл/мин, время десорбции около 10 мин. Поток воды. пропускают через анионообменную разделительную,...

Номер патента: 1346927

Опубликовано: 23.10.1987

Авторы: Гольман, Орлов

МПК: F25D 21/14

Метки: холодильная

...г. Ужгород, ул. Проектная, 4 Изобретение относится к холодильной технике, а именно к малым холодильным машинам, и может быть использовано преимущественно в торговом холодильном оборудовании.Цель изобретения - упрощение конструкции холодильной машины.На чертеже схематически изображена предлагаемая холодильная машина, общий вид.Холодильная машина содержит испаритель 1, компрессор 2 и конденсатор 3. Последние, образуя компрессорно-конденсаторный агрегат, установлены на раме 4, на которой размещена также емкость 5 для сбора талой воды, образующейся при оттаивании испарителя 1. Нижняя часть конденсатора 3 расположена в емкости 5, а испаритель 1 снабжен поддоном 6 с отводнь 1 м трубопроводом 7,Машина работает следующим образом.Сжатые в...

Номер патента: 1346884

Опубликовано: 23.10.1987

Авторы: Абросимов, Коваль, Орлов, Сапко, Саутин, Шматченко

МПК: F16F 15/02

Метки: гашения, инерционная, колебаний, масса

...массы 5 компенсируются силами трения, которые возникают в местах контакта шаров 8 друг с другом и с вогнутыми шероховатыми поверхностями 7. Компенсация собственных колебаний инерционной массы 5 происходит также вследствие сил инерции шаров 8 в процессе обкатки ими вогнутых поверхностей 7, т. е, осуществляется динамическое гашение колебаний, вследствие чего расходуется энергия и уменьшаются амплитуды колебаний системы электрододержателя.При расположении шаров 8 слоями, не соприкасающимися друг с другом, происходит перемещение всех шаров, что увеличивает рассеивание эрегии колебаний, а следовательно, эффект гашения колебаний. Выполнение поверхностей 7 вогнутыми обеспечивает их устойчивую обкатку шарами 8и эффект динамического гашения...

Номер патента: 1346633

Опубликовано: 23.10.1987

Авторы: Арлиевский, Майорова, Орлов, Токарев

МПК: C05B 13/02

Метки: удобрения, фосфорномагниевого

...готовом продукте до 7507 от количества, вносимого с шихтой.Охлаждение плава при плотности орошения водой, меньшей, чем нижний заявляемый предел (примеры 13 и 14), приводит к ухудшению качества продукта как эа счет уменьшения степени перехода РОи Г 180 в усвояемую растениями форму, так и за счет того, что большая часть фтора шихты остается в удобрении.Охлаждение плава водой плотностью орошения больше верхнего предела заявляемого интервала (примеры 18 и 19) способствует получению продукта частицами меньше, чем 0,5 мм, в которых степень перехода РО и МяО в усвояемую форму и содержание фтора характеризуются значениями известного способа.Проведение процесса по предлагаемому способу приводит к получению жидкотекучего плава из-за снижения его...

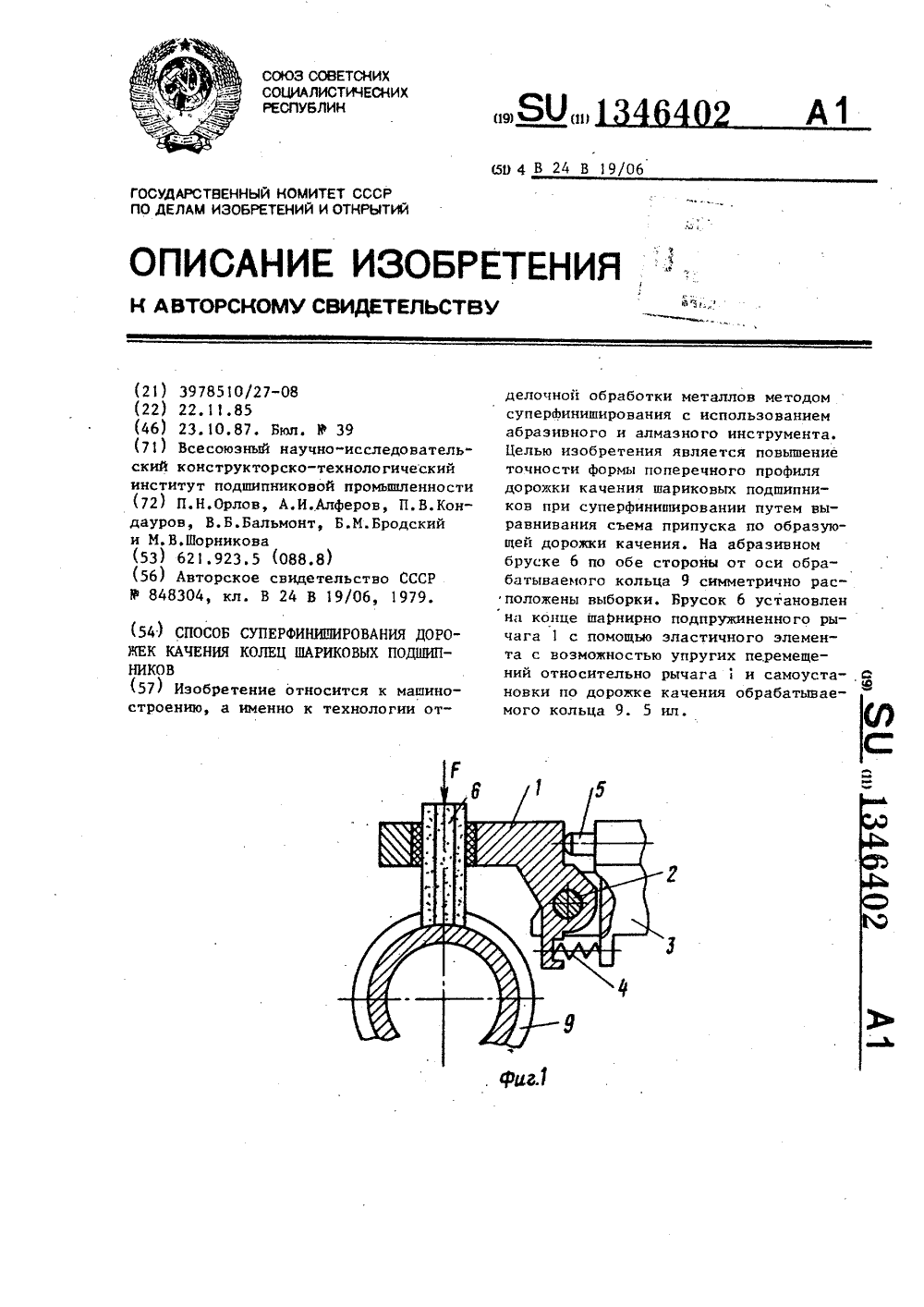

Номер патента: 1346402

Опубликовано: 23.10.1987

Авторы: Алферов, Бальмонт, Бродский, Кондауров, Орлов, Шорникова

МПК: B24B 19/06

Метки: дорожек, качения, колец, подшипников, суперфиниширования, шариковых

...кривую. Контакт с частью этой кривой в крайних положениях инструмента ( при повороте на угол ) придает боковой поверхности бруска фор 5 1 О )5 20 30 35 40 му части тороидяльной поверхности дорожки качения. При этом площадь контакта инструмента и детали возрастает с поворотом бруска ня угол 1 . Поэтому возникает неравномерность съема припускя по образующей дорожке качения в поперечном сечении, и поперечный профиль преобретает погрешность характерной формы (И-эффект), так как в центрльной зоне образующей дорожки качения съем металла всегда меньше.Увеличение съема припуска в центральной зоне достигается инструментом с выполненными в плоскостиколебаний выборками, расположенными симметрично по обе стороны от оси обрабатываемого...

Номер патента: 1346292

Опубликовано: 23.10.1987

Авторы: Абдулин, Злоказов, Митрофанов, Орлов

МПК: B21C 25/00

Метки: инструмент, прессах, прессования, прошивной, прутков, системы

...с возможностью возвратно-поступательного перемещения выталкиватель 5 и вспомогательный шплинтон 6. Рабочий шплинтон 3 выполнен с выступом 7 на торце, диаметр и длина которого соответствуют диаметру отверстия и толщине пресс-шайбы 4, а выталкиватель 5 установлен на вспомогательной пресс-шайбе 8, закрепленной на вспомогательном шплинтоне 6,Прессование на прутковых прессах без прошивной системы, имеющих рабочий и вспомогательный шплинтоны, с помощью данного инструмента осуществляется следующим образом.В контейнер 1 подают заготовку 9, а затем -- рабочую пресс-шайбу 4 и вводят рабочий шп,чинтон 3, при этом выполненный па его торце выступ 7 входит в отверстие рабочей пресс-шайбы 4 и разменьается в пем. После этого усилием пресса,...

Номер патента: 1346289

Опубликовано: 23.10.1987

Авторы: Быков, Дулепов, Орлов, Пилип

МПК: B21B 39/00

Метки: тележка, шлепперная

...действиемего силы тяжести 6, приложенной в точке С.Произвольное персключение рычага 2 силами инерции исключается благодаря совпадению оси 20 с направленцем перемещения тележки.Рама 7 и корпусы 8 и 9 установлены цацацравляюцих 2 с возможностгцо скольжения вдоль последних, цри этом рама 7 имеетвозможность перемегцения относительно каждого из корпусов 8 и 9 ца величину свооодного хода 2. Рама 7 тележки 1 соединена сканатом 3 шлеппера проушинами 26 и 27.Тележка работает следукццим образом.В зависимости от направления, в котором предстоит перемсгцать шлеппером прокат,соответственно приводятся в готовность шлеипсрные тележки, Если это перемещение должно быть в направлении от блоков 4 к барабанам 5 (фиг. 1), то включением привода б...

Номер патента: 1345203

Опубликовано: 15.10.1987

Авторы: Баранов, Веселухин, Кремез, Орлов, Пехтерев, Роздобара, Хамицкий

МПК: G01F 13/00

Метки: памятью, процессора, сопряжения

...выходеэлемента 10 сравнения Формируетсясигнал разрешеция формирования управляющих сигналов ВКО, ВК 1 и СИП, поступающий в элементы выборки 12 и моделирования 13 цикла обращения. Врезультате на выходах элемента 13 "Задержка чтения" (ЗЛ Чт) и "Задержказаписи" (ЗЛ Зп) устанавливается низкий уровень напряжения (разряжаются 20емкости цепочек К,С и Н С ) . Кодномера модуля ОЗУ поступает по ША13-152 из регистра 4 адреса ца входы дешифратора 2 и устанавливает ну 2 члевой сигнал на соответствующем адре-суемому модулю выходе дешифраторя.После этого процессор снимает адресс магистрали "Общая шина",При считывании данных из модуляОЗУ (цикл "Ввод" на фиг, 5) процессор 30устанавливает нулевой сигнал на шине(Зп = 0), Данный сигнал, поступая вблок 1,...

Номер патента: 1345024

Опубликовано: 15.10.1987

Авторы: Аверьянов, Воскресенская, Голенков, Орлов

МПК: F24J 2/32

Метки: здание, отопления, системой, солнечного

...материалом 16 и сообщена с входным коллектором 13 и зазором 7, Навытяжной трубе 15 установлен дефлектор 17, Здание снабжено заслонками )18-22, В южном ограждении 5 имеютсяотверстия 23, 24, в покрытии 6 - отверстие 25Система солнечного отопления рабо тает следующим образом.В летний период. заслонки 19 и 20(фиг, 1) закрыты, что исключает попадание нагретого воздуха во внутрьздания через отверстие 23 и выход че рез отверстие 24. Заслонки 18 и 21открыты, чем обеспечивается прохождение нагретого наружного воздухачерез входное отверстие 25 в проз-рачном покрытии 6 в полость 11, за тем через теплоаккумулирующий материал 16 - в вытяжную трубу 15 и далее через дефлектор 17 - в атмосферу.Движение нагретого наружного воздухапо указанному пути...

Номер патента: 1344601

Опубликовано: 15.10.1987

Автор: Орлов

МПК: B27C 9/00

Метки: деревообрабатывающий, станок, универсальный

...изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4Изобретение относится к деревообрабатывающей промышленности, в частности к оборудованию для пиления и фугования древесины.Цель изобретения - повышение безопасности работы за счет разделения зон фугования и пиления.На фиг. 1 изображена схема предлагаемого станка, вид спереди; на фиг. 2 - вид А на фиг. 1.Универсальный деревообрабатывающий станок включает станину 1, узлы пиления 2 и фугования 3 со столами соответственно 4 и 5 и ограждениями 6 и 7 и привод 8, при этом ограждение 7 узла 3 фугования выполнено в виде Г-образной поворотной крышки 9 со смонтированными между узлами пиления 2 и фугования...

Номер патента: 1344416

Опубликовано: 15.10.1987

Авторы: Белозеров, Орлов

МПК: B02C 19/18, B03B 5/02

Метки: ископаемых, полезных, промывки

...оттолканнпего приспособления 7 и продол -жает движение по инерции до соударенця об ограничительный диск 5 верхней мембраны 3. Столкновение столба жидкости о неподвижный ограничительцый диск 5 вызывает скачкообразное изменение скорости движения Ч - О массы жидкости, а кинетическая знер - гия движущейся массы преобразуется в энергию гидравлического удара. Отразившись в результате удара, столб жидкости изменяет направление своего движения, т,е. падает вниз до соударения с толкающим приспособлением 7. При этом выбором зазора над верхней мембраной 3 устанавливается фаза столкновения (н периоде колебания), когда скорость толкающего приспособления 7 близка к максимальной и направлена навстречу движению столба жидкости, Удар о толкающее...

Номер патента: 1343474

Опубликовано: 07.10.1987

Авторы: Гордин, Орлов

МПК: H01Q 13/04

Метки: антенна, дискоконусная

...- уменьшение ширины диаграммы направленности в Еплоскости,Иа чертеже представлена дискоконусная антенна, разрез.Дискоконусная антенна содержитпервый проводящий диск 1 проводящийконус 2, коаксиальную линию 3, центральный проводник которой соединенс первым проводяшим диском 1, а внешний проводник - с проводящим конусом2 в его вершине, второй проводящийдиск 4, расположенный соосно над первым проводящим диском 1 на расстоянии Ь, диэлектрическую опору 5 изпенопласта и кольца 6 из диэлектрика, установленные соосно на поверхности второго проводящего диска 4, обращенной к первому проводящему диску 1,Расстояние Ь выбирают из соотношения Формула изобретения 1. Дискоконусная антенна, содержащая первый проводящий диск, проводящий конус,...

Номер патента: 1343420

Опубликовано: 07.10.1987

Авторы: Нагорнов, Орлов, Чванов

МПК: G06F 13/00

Метки: внешних, магистрали, общей, подключения, устройств

...сигналу ЗД ВБР-К через элементы И 15 и ИЛИ 21 возвра титься в канал и по этому признаку идентифицировать данную ситуацию.При искажении кода адреса выбираемого ВУ (например, из-за неконтактов в разъемах линий 8) блок 6 выбираемого ВУ не опознает адрес и сигнал ло гического подключения не вьщает, Если искаженный код адреса опознается вы-. бираемым ВУ, то сигнал логического подключания также не выдается, так как соответствующие невыбираемым ВУ 20 узлы 22 сигнала ВБР-К не выдают. В режиме логического подключения по инициативе ВУ одно или несколько ВУ вьщают сигналы ТРБ-А по линиям 14, которые поступают в блок 2 и через усилители-приемники 33 и элемент ИЛИ 20 выдаются в канал. В ответ канал выдает по линии 9 сигнал ВБР-К.30Сигнал НАЧ ВБР-К...

Номер патента: 1343215

Опубликовано: 07.10.1987

Авторы: Галущенко, Орлов

МПК: F26B 3/12

Метки: жидких, инертных, распылительной, слое, сушки, тел

...о с т е й ,Установка работает следующим о бразом ,Те пл о но си т ел ь по д а е т ся в е н тил я т ор ом 1 1 в к дл о рифе р 1 2 и через п а тр уб о к 1 3 нагнетается в центральнуюч д с т ь центробежного в о з дух о р а с пр еде - В 5ли т еля 6 , которому с о о бщд е т с я в р ащдтельное д ниж е н и е о т привода 5 и о с р е днагнетается в центральную часть ЦВ 6,ЦВ 6 сообщается вращательное движение от привода 5 посредством вала 3.ТН равномерно распределяется по сечению Л 7. Далее ТН проходит черезперфорации участка 8, захватываетинертный материал и создает циркуляцию его по замкнутому контуру, образованному нижней частью 2 и нижнимпараболическим участком диффузоравытеснителя 9, Через диск 4 подаетсявысушиваемыц материал, который...

Номер патента: 1343168

Опубликовано: 07.10.1987

Авторы: Дудко, Орлов

МПК: F16L 59/14

Метки: большого, диаметра, захвата, монтажа, панелей, переноса, теплоизоляционных, трубопровод

...на трубопроводах большого диаметра,Цель изобретения - упрощение конструкции и увеличение ее технологических возможностей при монтаже эасчет выполнения рамы в виде жесткогополуцилиндра и снабжения ее механизмом оборачивания,На чертеже изображено устройство,общий вид,Устройство для захвата, переносаи монтажа теплоизоляционных панелейна трубопровод большого диаметра состоит из рамы 1, выполненной в видеполуцилиндра, по торцам которого установлен механизм захвата, выполненный в виде прижимов 2, шарнирно соединенных с пневмоцилиндрами 3, накромке рамы закреплены дна ряда звеньев 4, соединенных шарнирно, внутризвеньев проходит гибкая тяга 5, концы которой закреплены на последнихзвеньях каждого ряда, а средняячасть - на штоке гидроцилиндра...

Номер патента: 1342946

Опубликовано: 07.10.1987

Авторы: Гордеев, Мелентьев, Мокеев, Орлов, Тиранов, Фрейберг, Швецов

МПК: D03C 3/00, D03C 3/20

Метки: жаккардовая

...кассейной доски 9, ниже которой шнур оснащен лицей 7 и натянут с помощью таких известных средств опускания, как пружина 8 (фиг.1), эластичная подвязьи т.п.Ролики 16 своими направляющими канавками 17 вместе с кассейной доской 9 ориентируют ветви аркатных шнуров так, что рычаги 12 и ролики 14,вращаясь с валом 1, проходят мимо них,не соприкасаясь.На фиг.2 и 3 изображен момент начала нового цикла работы жаккардовоймашины с четырьмя электромагнитами ф 50на которые уже поступили сигналы, идвумя электромагнитами, на которыесигналы не поступили,Якоря 4 электромагнитов 3, на которые не поступили сигналы будучиУ 55оттянутыми пружинами 20, не воздействуют на ветви 10 аркатных шнуров 6,при этом соответствующие им лицы 7 остаются в нижнем...

Номер патента: 1342841

Опубликовано: 07.10.1987

Авторы: Анискин, Орлов

МПК: B65G 53/40

Метки: пневматического, сыпучего, транспортирования

...у края люка бункера 2. Открывается кран на патрубке 6, и черезнего жидкость (вода) заполняет бункер2Уровень воды в бункере 2 контролируется переливной трубкой 10 с запорной арматурой. Так как плотность керамзита меньше, чем воды, то куча егопостепенно, по мере заполнения водой,начинает всплывать и сосредотачиваться в направляющем конусе 3, частичнозаполняя нижнюю часть трубопровода 4,т.е. перед патрубком 8 подачи сжатогогаза, Включается подача воздуха, ився масса керамэита, находящаяся перед 55соплом патрубка 8, устремляется вверхпо трубопроводу 4 к месту производства работ, После подачи порции керамзита подача воздуха прекращается.Оставшийся н бункере 2 керамзит, незахваченный первым воздушным потоком,опять заполняет направляющий...

Номер патента: 1341557

Опубликовано: 30.09.1987

Авторы: Викторов, Орлов

МПК: G01N 21/90

Метки: ампулированных, калибровки, предназначенных, растворов, систем, суспензий, электронно-оптических

...10, а выходные концы свето:.,адов автоматически установятся в положение, обеспечивающее направление максимальнага светового потока в сторону объектива 10,При необходимости проверки соответствия величины сигнала, получаемого от частиц, находящихся в любом участке зоны контроля го всей высоте наполнения ал:пулы, перекрывают шторками 16 вссй ячейки 12 кроме тай,которая относится к проверяемомуучастку ампулы. Включают источник 11 света, при этом на выходных концах светавадов 15 Образуются контрольные точки, Полученный светочувствительным элементом 7 свставой сигнал преОбразуется в электрический сигнал, па - раметры которага функционально связаны с размером обнаруживаемых частиц.При проверке других участков,рас - положенных вьипе в ниже...

Номер патента: 1341452

Опубликовано: 30.09.1987

Авторы: Айзенберг, Грейс, Гунчев, Михайлов, Орлов, Файнштейн

МПК: F21V 17/14

Метки: светильник

...А. Ревин Корректор С. Черни Заказ 4423/43 Подписное Тираж 465 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 1 13414Изобретение относится к светотехнике, в частности к светильникам сгазоразрядным лампами высокого давления.Цель изобретения - снижение трудоемкости монтажа и демонтажа светильника при его эксплуатации без применения инструмента,На фиг, 1 изображен предлагаемыйсветильник, общий вид; на фиг. 2то же, в разобранном виде.Светильник содержит корпус, состоящий из крышки 1 и коробки 2, соединенных шарнирно, узел 3 подвеса,узел 4 ввода, замок 5 корпуса, паз 6,выполненный в нижней части...

Номер патента: 1340908

Опубликовано: 30.09.1987

Авторы: Бердников, Грузин, Князев, Орлов, Симакин

МПК: B23B 1/00

Метки: инструмента, позиционирования

...реализуетсяследующим образоМ,В процессе пробного. резания заготовки 1 изменяют величину углового ,положения режущего инструмента 2 относительно вектора его перемещения Б и снимают частотную характеристику инструмента, выявляя соответствие между указанными параметрами, т,е, зависимость Г = Р(р ), где 2 - частота колебаний режущего инструментавеличина угла между режущим инструментом и вектором его перемещения.Затем в процессе обработки осуществляют угловой разворот режущего инструмента до момента равенства час 8 2тоты его колебаний установленномупри пробном резании значению,Предлагаемый способ основан натом что различным угловым положени 9ям режущего инструмента относительновектора его перемещения соответствуют определенные степени...

Номер патента: 1339769

Опубликовано: 23.09.1987

Авторы: Авроров, Виноградов, Мацилевич, Орлов

МПК: H02K 15/00, H02K 5/16

Метки: ванны, гидрогенератора, масляной, подпятника, сборки

...7 к рамке окна 4.После закрепления одной секции 7маслоохладителя устройство 1 снимают(отворачивают болт 6) и передвигаютпо окружности в новое положение - наось установки следующей секции 7 маслоохладителя, Здесь приваривают новую ванну для закрепления устройства1, После этого операции по установкеновой секции 7 маслоохладителя повторяются,Съем секций 7 маслоохладителя производят в обратном порядке. Крепящиепланки 5 приваривают против каждого 9 2окна 4 под секцию 7 маслоохладителяв период первоначального монтажа изатем используют при каждой установке (съеме) маслоохладителя.Подъемное устройство для сборкимасляной ванны подпятника (фиг, 3)представляет собой консольный кронштейн 9 с двумя опорами 10 и 11, накотором установлен подвижный...

Номер патента: 1339767

Опубликовано: 23.09.1987

Авторы: Авроров, Новиков, Орлов, Прядко

МПК: H02K 5/16

Метки: гидрогенератора, крепления, крестовины, фундаменту

...зазор 9,В исходном состоянии перед распором, усилие на упругом элементе 7равно нулю, а зазор 9 - Н (фиг.6) .На фиг.7 лапа 2 крестовины распертазаданным усилием Р, . Генератор холодный, При этом упругий элемент 7выбирает часть Ь, исходного зазора9 Н, По величине Ь , измеряемой калиброванным щупом через пазы 12 и13 в кольцевой шайбе и в буртике длятарельчатого упругого элемента 7,определяется деформация упругогоэлемента Ь= Н -Ь, которая определяет усилие распора (фиг.8, где Р -усилие распора),1На Фиг.9 генератор включен поднагрузку, переходный температурныйрежим. Через некоторое время происходит точечный контакт упругого элемента с плитой 3, На фиг,.10 генератор под нагрузкой, установившийсятемпературный режим. Упругий элементуперт в плиту...

Номер патента: 1339765

Опубликовано: 23.09.1987

Авторы: Авроров, Орлов

МПК: H02K 5/16

Метки: вертикальная, электрическая

...радиальные домкраты 10 и 11 соответственно нижние иверхние. Для крупных гидрогенераторов радиальные домкраты 10 и 11 могут быть расположены на каждой лапе8 на разных высотных уровнях, а длянебольших машин, имеющих небольшуювысоту лапы крестовины, домкрат 10размещен на лапе 8 (Фиг,1), а домкрат 11 - на следующей лапе 8 (Фиг,2)и так далее с чередованием по высотена остальных лапах,Поочередная затяжка верхних 11 инижних 10 радиальных домкратов позволяет при постоянном контроле за поведением центральной части крестовины избежать каких-либо значительныхперемещений ее в вертикальной плоскости.При этом повышается несущая способность распорной конструкции привоздействии на нее возмущающих сил со 97652стороны вала Кроме того, иа...

Номер патента: 1339637

Опубликовано: 23.09.1987

Авторы: Гитлиц, Гляуделис, Линник, Орлов, Соловьев, Шауро

МПК: G11B 5/027

Метки: записи-воспроизведения, звуковых, магнитной, сигналов

...микрофона 18 и подключение к универсальной магнитной головке 1, а также соединение выхода операционного усилителя 6 с вторым информационным входом третьего коммутатора 16 и блокирование генератора 3 тока стирания-подмагничивания. При этом логический уровень с выхода триггера 19 обеспечивает подключение третьего коммутатора 16 к усилителю 12 мощности и срабатывание формирователя 9 сигналов перемещения. Срабатывание формирователя 9 сигналов перемещения вызывает перемещение магнитной ленты 23 и воспроизведение с нее звукового сигнала, поступающего с универсальной магнитной головки 1 через предварительный усилитель 7, операционный усилитель 6 и усилитель 12 мощности на громкоговоритель 13. Воспроизводимый звуковой сигнал с второго выхода...

Номер патента: 1339406

Опубликовано: 23.09.1987

Авторы: Безрядин, Денщиков, Орлов, Романов

МПК: G01G 1/29

Метки: веса, моментного

...дополнительного 7) находится в состоянии равновесия, на цифровом индикаторе 15 нули.Измеряемое устройство 3 устанавливается в зажимное приспособление 2и дополнительное коромысло 7 заслоняется на угол Ь( , ограничиваемыйупорами 12. С датчика 32 разбалансаподается сигнал на усилитель 33, вырабатывающий компенсационный ток 1для компенсатора 8.Значение измеряемого момента,равное или меньше предела точноговзвешивания, преобразованное в цифровую форму аналого-цифровым преоб. -разователем 34, через логическийключ 47 и сумматор 46 регистрируется младшими декадами цифрового индикатора 15.При значениях измеряемого момента больше предела точного взвешивания на цифровом индикаторе 15 горитв знаковом разряде П (перегруз). Приперегрузке система...

Номер патента: 1339377

Опубликовано: 23.09.1987

Авторы: Волнянский, Жарков, Легашов, Мартынов, Орлов, Яровой

МПК: F26B 17/10

Метки: дисперсных, охлаждения, сушки

...подается внутрь загрузочного устройства. В загрузочном устройстве посредством ленточных лопастей 3 ротора 2 осуцествляется интенсивное перемешивание материала, его разрыхление и разрушение совокупштстей цастиц в зоне среза между кромками лопастей и перфорированной поверхностью воронки. При этом цастиць, нопадак- иие в зону отверстий, просыпаются под лействием центробежной силы через них и посредством загрузочной трубы 6 поступают в супильную камеру 7.Олноврменно пол газораспрелелительную решетку 9 посредством кольцевого возлуховола 11 тангенциально подводится теплоноситель, который, проходя через слой материала, высушивает его. Высушенный материал пересыпается через цилиндрическую обецайку сушильной камеры 7 в охлади- тельную...

Номер патента: 1339332

Опубликовано: 23.09.1987

Авторы: Орлов, Рудаков

МПК: F16D 41/07

Метки: механизм, храповой

...корпусом. Опорная часть имеет ширину большую, чем рабочая, и в средней зоне опорной части со стороны рейки выполнена лыска ц шириной большей, чем ширина рейки. В одной из щек корпуса 3 выполнено круглое отверстие, в другой отверстие 5 сложной формы, конгур которого совпадает с контуром собачки. Продольная ось отверстия развернута относительно рабочего положения собачки на некоторый угол. В изображенном варианте выполнения корпус 3 шарнирно связан с опорой 2 осью 6.Механизм работает следующим образом.11 ри движении корпуса 3 в направлении, указанном стрелкой, рабочая часть собачки, вздил 1 одс иствуя с упорной поверхностью зуба рейки 1, передает ей движение. Сила взаимодействия действует ио линии движения рейки. Ьлдгодаря ндлицик лыски а...

Номер патента: 1338962

Опубликовано: 23.09.1987

Авторы: Беляков, Благонравов, Ляпун, Неживой, Орлов

МПК: B22C 15/28

Метки: нижних, полуформ, формовочная

...19 и рама 20, на которой установлены дозирующее 21, загрузочное22 устройства и толкатель 23. Дозирующее и загрузочное устройства снабжены шиберными затворами 24,Формовочная машина работает следующим образом,Загрузочное устройство 22, заполненное формовочной смесью при помощитолкателя 23 перемещается в рабочее пространство машины и устанавливается над наполнительной рамкой 7, после чего открывают затвор 24 и производят заполнение наполнительной рамки. Затем загрузочное устройство возвращается в исходное положение,По приводным роликам 19 в рабочее пространство машины подается пустая опока 8, после чего модельная плита 5 10 15 20 25 30 17 прижимается механизмом 16 поджима к опоке 8, а в полости рессивера 2 создают компрессором...
