Устройство для обнаружения ошибок при преобразовании информации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1283770
Авторы: Бурмистрова, Орлов, Павлюкова
Текст

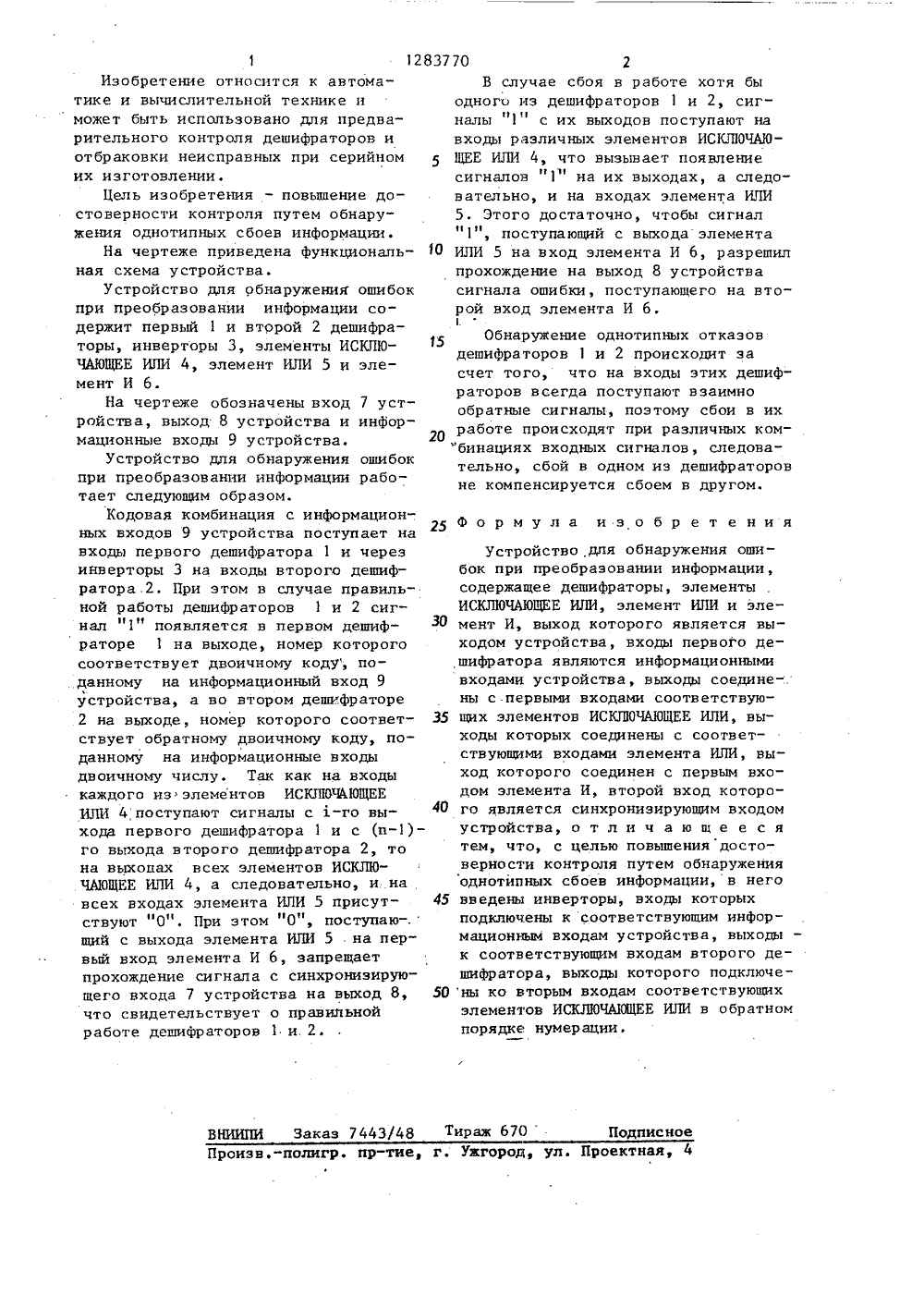

1283770 5 Ю 15 20 35 40 45 ВНИИПИ Заказ 7443/48 Тираж 670Подписное Ужгород, ул. Проектная, 4 Произв.-полигр. пр-тие, г. 1Из о брет ение от но сит ся к ав тома- тике и вычислительной технике и может быть использовано для предварительного контроля дешифраторов и отбраковки неисправных при серийном их изготовлении.Цель изобретения - повышение достоверности контроля путем обнаружения однотипных сбоев информации.На чертеже приведена функциональная схема устройства.Устройство для обнаружения ошибок при преобразовании информации содержит первый 1 и второй 2 дешифраторы, инверторы 3, элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 4, элемент ИЛИ 5 и элемент И 6.На чертеже обозначены вход 7 устройства, выход 8 устройства и информационные входы 9 устройства.Устройство для обнаружения ошибок при преобразовании информации работает следующим образом.Кодовая комбинация с информационных входов 9 устройства поступает на входы первого дешифратора 1 и через инверторы 3 на входы второго дешифратора 2При этом в случае правильной работы дешифраторов 1 и 2 сигнал "1" появляется в первом дешифраторе 1 на выходе, номер которого соответствует двоичному коду, поданному на информационный вход 9 устройства, а во втором дешифраторе 2 на выходе, номер которого соответствует обратному двоичному коду, поданному на информационные входы двоичному числу. Так как на входы каждого из:элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 4,поступают сигналы с 1-го выхода первого дешифратора 1 и с (и) - го выхода второго дешифратора 2, то на выхопах всех элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 4, а следовательно, и на всех входах элемента ИЛИ 5 присутствуют "О". При этом О, поступаю-. щий с выхода элемента ИЛИ 5 на первый вход элемента И 6, запрещает прохождение сигнала с синхронизирую- щего входа 7 устройства на выход 8, что свидетельствует о правильной работе дешифраторов 1 и 2. 2В случае сбоя в работе хотя бы одного из дешифраторов 1 и 2, сиг 1 11налы 1 с их выходов поступают на входы различных элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 4, что вызывает появление сигналов "1" на их выходах, а следовательно, и на входах элемента ИЛИ 5. Этого достаточно, чтобы сигнал "1", поступающий с выхода элемента ИЛИ 5 на вход элемента И 6, разрешил прохождение на выход 8 устройства сигнала ошибки, поступающего на второй вход элемента И 6.1.Обнаружение однотипных отказов дешифраторов 1 и 2 происходит за счет того, что на входы этих дешифраторов всегда поступают взаимно обратные сигналы, поэтому сбои в их работе происходят при различных комбинациях входных сигналов, следовательно, сбой в одном из дешифраторов не компенсируется сбоем в другом. Формула изобретения Устройство дпя обнаружения ошибок при преобразовании информации, содержащее дешифраторы, элементы ИСКЛЮЧАЮЩЕЕ ИЛИ, элемент ИЛИ и элемент И, выход которого является выходом устройства, входы первого дешифратора являются информационнымивходами устройства, выходы соединены с первыми входами соответствующих элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, выходы которых соединены с соответствующими входами элемента ИЛИ, выход которого соединен с первым входом элемента И, второй вход которого является синхронизирующим входом устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности контроля путем обнаружения однотипных сбоев информации,в него введены инверторы, входы которых подключены к соответствующим информационным входам устройства, выходы к соответствующим входам второго дешифратора, выходы которого подключе 50 ны ко вторым входам соответствующих элементов ИСКЛЮЧАЮЩЕЕ ИЛИ в обратном порядке нумерации,
СмотретьЗаявка
3914266, 19.06.1985
ПРЕДПРИЯТИЕ ПЯ А-3517
ОРЛОВ ОЛЕГ ПЕТРОВИЧ, ПАВЛЮКОВА ЛЮБОВЬ АЛЕКСАНДРОВНА, БУРМИСТРОВА ЮЛИЯ АРКАДЬЕВНА
МПК / Метки
МПК: G06F 11/08
Метки: информации, обнаружения, ошибок, преобразовании
Опубликовано: 15.01.1987
Код ссылки
<a href="https://patents.su/2-1283770-ustrojjstvo-dlya-obnaruzheniya-oshibok-pri-preobrazovanii-informacii.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для обнаружения ошибок при преобразовании информации</a>
