Орлов

Номер патента: 1386332

Опубликовано: 07.04.1988

Автор: Орлов

МПК: B21D 22/02

Метки: заготовок, малковки, малку, отрицательную, преимущественно, профильных, уголковых, универсальный, штамп

...состоящей из двух поворотных полуматриц, имеющих плоские рабочие и цилиндрические опорные поверхности, а также клиновидный гуансон, о т л и ч а ю щ и й с я тем, что, с целью повышения качества изделий, плоскости рабочих поверхностей полуматриц расположены под углом к оси пуансона, а линия их пересечения расположена выше горизонтальной осевой плоскости полуматриц, каждая полуматрица выполнена с упорной поверхностью в виде вертикальной секуИзобретение относится к обработке секающей сегмент с центральным угометаллов давлением, а именно к инст- лом 90рументу для продопьной гибки малков- Линия пересечения (точка С) плоски) уголковых профильных заготовок 5 костей, проходящих через рабочие пона отрицательную мялку. верхпости (РЕ)...

Номер патента: 1386235

Опубликовано: 07.04.1988

Автор: Орлов

МПК: B01D 23/26

Метки: жидкостей, фильтр

...загрузку 2, очищается и по трубопроводу 5 отводится потребителю, По мере заработки фильтрующего элемента потери напора в нем возрастают. При этом уровень воды в трубопроводе 4 повышается, Когда этот .уровень достигает максимальной отметки, расположенной 40 вьшге места перегиба сифона 6, часть воды по трубопроводу 9 наполнения поступает в гидрозатвор 8. При наполнении гидрозатвора начинает работать сифон 10 опорожнения, откачивающийг 45 воду из гидрозатвора. К моменту его опорожнения из сифона 6 промывной воды выходит воздух, Вода из восходящей ветви сифона начинает перетекать в нисходящую ветвь и заряжает сифон 6, который начинает отсасывать воду иэ нижней части корпуса 1, В результате осветленная вода из надфильтрового пространства...

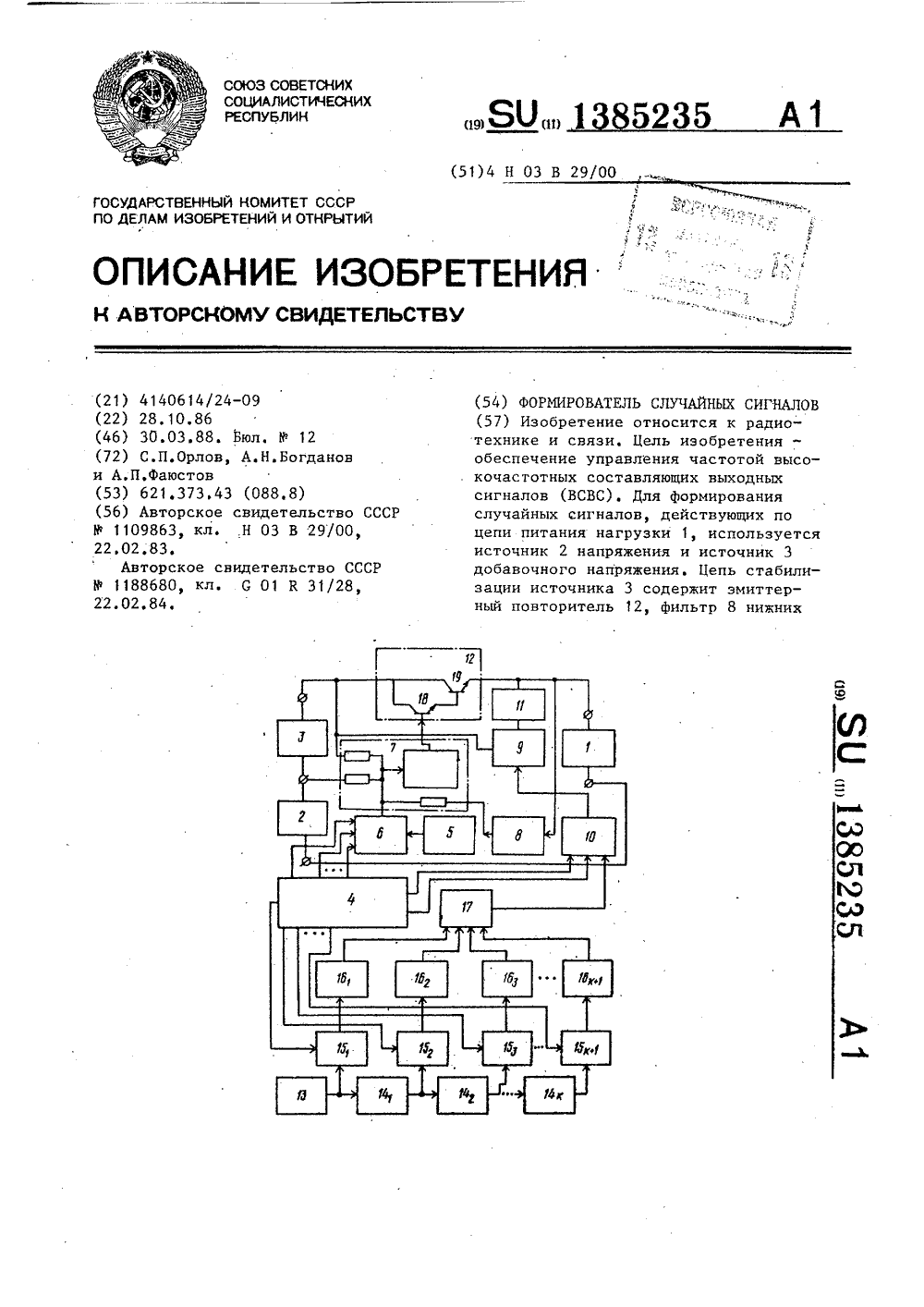

Номер патента: 1385235

Опубликовано: 30.03.1988

Авторы: Богданов, Орлов, Фаюстов

МПК: H03B 29/00

Метки: сигналов, случайных, формирователь

...составляющей выходных сигналов цифровой генератор 4 формирует последовательность равномерно распределен. ных псевдослучайных кодов, которые с первой группы выходов поступают на ЦАП 6 с подключенным источником опорного напряжения 5, а выход ЦАП 6 подключен к первому входу первого аналогового сумматора 7. Для формирования высокочастотных составляющих выходных сигналов со случайными моментами появления и. случайным набором частот генератор высокой частоты 15 подключается к счетному входу первого из последовательно соединенных делителей астоты 14 14 , 14 причем сигналы с выхода генератора высокой частоты 13 и делителей частоты 14 , 1414 через элементы И 15, 1515 +, поступают наполосовые фильтры 1616 16 к, причем последовательность появления...

Номер патента: 1385081

Опубликовано: 30.03.1988

Авторы: Денбновецкий, Донченко, Клещевников, Орлов, Суворов, Шапран

МПК: G01R 13/20

Метки: запоминающий, осциллограф, электронно-лучевой

...поступающего через элемент 25 2 ИЛИ на вход устройства 24задержки, на выходе этого устройствас задержкой на время от момента отпускания кнопки 26 "Запись" формируется отрицательный импульс (Фиг.2.И 4)выводящий из блокировки блок 23 развертки. По положительному фронту импульса синхронизации на первом выходе блока 23 развертки формируется линейно нарастающее напряжение (фиг,2,Иб), поступающее через усилитель 22 Хна горизонтально отклоняющие пластинызапоминающей электронно-лучевой трубки 20, вызывая отклонение луча записипо горизонтальной оси мишени этойтрубки. На втором выходе блока 23развертки Формируется импульс подсвета, поступающий на вход усилителя27 подсвета, а со второго выходаэтого усилителя на модулятор...

Номер патента: 1384961

Опубликовано: 30.03.1988

Авторы: Калмыков, Кийко, Орлов

МПК: G01H 5/00

Метки: волн, скорости, ультразвуковых

...максимумами огибающей преобразованного сигнала;М - временной дискрет между отсчетами реализации преобразованного сигнала (определяется частотой тактовых импульсов),11 роизведя таким образом "грубую" оценку скорости продольных волн, далее преобразованный сигнал подвергают спектральному анализу с помощью алгоритма быстрого преобразования Фурье, в результате чего получают линейчатый спектр реализации преобразованного сигнала. При этом реальные частоты Йу; спектральных компонент преобразованного сигнала связаны с нормализованными частотами Е, спектра соотношениемйр =й, /дс. (4)Для обеспечения высокой точности оценки частоты с помощью быстрого преобразования Фурье увеличивается число точек в.анализируемой реализации преобразованного...

Номер патента: 1384821

Опубликовано: 30.03.1988

Авторы: Носов, Орлов

МПК: F04B 1/20

Метки: аксиально-плунжерная, гидромашина

...шайбывертикальные оси подпятников плунжеров 4 расположены по радиусам, Центрыа,Ь,с подпятников находятся на окружности диаметра расположения осейплунжеров в блоке В, Все подпятникисредними точками меньших прямолинейных сторон 1 О касаются цилиндрической направляюцей 9, что исключает ихвращение вокруг собственной оси привращении блока цилиндров 3.При углах наклона шайбы отличныхот нуля траектория центров подпятниников плунжеров вытягивается в направлении оси мертвых точек на фиг.2траектория показана штриховой линией)и центры а,Ь,с подпятников, смещаясьв радиальном направлении, занимаютновое положение а Ь, с При радиальном смещении под действием крутяцего момента, подпятники разворачиваются в направлении, противоположном вращению блока...

Номер патента: 1384695

Опубликовано: 30.03.1988

Авторы: Биргауз, Измайлов, Орлов, Тарасов, Шматов

МПК: E04G 21/12

Метки: арматуры, железобетонных, изделия, навивки, сердечников, типа, труб

...следующим образом. 30Привод 1 вращает изделие 2 на которое с помощью каретки 4 производится укладка проволочной арматуры 5,сматываемой с бухтодержателя З,Натяжение арматуры 5 происходит при прохождении ее между натяжными роликами 9и 10. При этом давление в силовом цилиндре 15 на тележке 6 с помощью регулятора 16 устанавливают таким, чтобы развиваемое цилиндром 15 усилие было рави 40но требуемому усилию натяжения арматуры 5.В процессе работы устройства возможны два случая нарушения равновесия изделий.45Усилие напрягаемой арматуры становится меньше заданного. В этом случае усилие силового цилиндра 15 становится больше усилия от натяженияарматуры и тележка 6 начинает переме-:щаться вправо, а следящий ролик 1450при взаимодействии с плитой...

Номер патента: 1384549

Опубликовано: 30.03.1988

Авторы: Блинов, Варшал, Гельмут, Голозубов, Колченова, Маркелова, Орлов, Раевская, Русинов, Санина, Стрекалов, Тарасова

МПК: C03C 3/087

Метки: стекло

...преимущественно методом вертикального вытягивания.Цель изобретения - повышение скорости твердения и водоустойчивости.В табл,1 приведены конкретные состави стекол.Для синтеза стекла используют следующие сырьевые материалы: кварцевый песок, полевой шпат, доломит, соду, сульФат натрия, уголь, апатитовый концентрат, известняк, поташ,Скорость твердения стекла определяется температурным коэФФициентом Функции(1 ); чем больше температурный .коэФФициент, тем короче" стекло, тем более высокой скоростью твердения оно обладает. Одним из критериев оценки скорости твердения стекла, учитивающим температурный коэФФициент вязкости, является показатель "относительная скорость машинЕ 1 (М) в процентах. Чем выше он, тем больше скорость твердения у стекла....

Номер патента: 1384358

Опубликовано: 30.03.1988

Авторы: Казаков, Калинин, Крутоголовов, Маранцев, Нестеров, Орлов, Сивов, Хорохорин

МПК: B23K 20/14

Метки: диффузионной, сварки

...усилие сжатия с определенной скоростью и производят заданную изотермическую выдержку, причем сварочный процесс после стыковки свариваемых поверхностей можно вести в созданной среде, во вновь созданной вакуумной среде или под повышенным давлением защитных газовых или иных сред.Благодаря образованию катодных пятен и их равномерному распределению и вращению по всей поверхности со скоростями до сотен метров в секунду окисные пленки на поверхности нагреваются, диспергируют, диссоциируют и испаряются, что способствует повышению качества сварного соединения.Кроме того, образующийся дефектный слой толщиной 0,01 - 1 мкм способствует активизации свариваемых поверхностей.При давлении выше 1064 Па катодные пятна, возникающие на поверхности...

Номер патента: 1384248

Опубликовано: 30.03.1988

Авторы: Галынский, Жигульский, Орлов, Протурнов, Семенченко, Синяков

МПК: A01D 15/04

Метки: клубнекорнеплодоуборочная

...движении машины, например, вдоль грядок картофеля диски выкапывают пласт и подают его на приемный элеватор 12, на котором под воздействием шнеков 13 и 14 пласт разрушается, при этом земля просыпается через зазоры между прутками полотна элеватора 12 и под боковыми шнеками 14, которые, сужая поток очищаемой массы, подают ее на редкопрутковый транспортер 16. Транспортер 16 выносит крупные растительные остатки за пределы машины, а земля,. мелкие примеси и картофель проваливаются с него на промежуточный транспортер 17, от которого масса поступает на задний транспортер 3 и передается посредством шнека в ковши подъемного элеватора, при этом примеси отделяются. Не полностью очищенная масса поднимается ковшами полотна 5 на верхний ярус...

Номер патента: 1384247

Опубликовано: 30.03.1988

Авторы: Веселов, Галынский, Дмитриев, Жигульский, Кроптов, Орлов, Протурнов, Телешев

МПК: A01D 15/04

Метки: корнеклубнеплодоуборочная

...относительно друг друга дисков, между которыми установлен продольно шнек, а в нижней зоне дисков размещен изогнутый лемех. Камера 14 атмосферного давления представляет собой, например, покрышку от копирующих эластичных колес сеялки или культиватора, имеющую сквозное отверстие для выхода из камеры воздуха при ее деформации во время взаимодействия с очищаемой массой.Корнеклубнеплодоуборочная машина работает следующим образом.При рабочем движении машины копирующие катки 6, двигаясь по грядкам, например, картофеля, несколько раздавливают их, обеспечивая заданную глубину хода копачей 7, которые передают выкопанную массу на приемный элеватор 8. В зонах контакта выкопанной массы по шнеками 9 и 10 осуществляется крошение почвенных комков и...

Номер патента: 1383312

Опубликовано: 23.03.1988

Автор: Орлов

МПК: G05D 16/06

Метки: давления, компрессорной, линии, нагнетательной, установки

...задания, размещенной внадмембранной полости 22 задатчика 7давления, которая сообщена с атмосферой., причем подмембранная полость 23задатчика давления соединена черезвторой дроссель 24 с нагнетательнойлинией между теплообменником и объектом и через первый запорный элемент18 - с межседельной полостью 25,которая соединена с надмембранной полостью 13 регулирующего клапана 8 ичерез второй запорный элемент 19с атмосферой,Устройство работает следующим образом.Сжать 1 й воздух подается компрессором через обратный клапан 4 и теплообменник 5 к объекту (например, в кабину летательного аппарата). При достижении в испытуемом объеме объекта величины давления, определяемой усилием цру:кццы 21 задания задатчика 7 5 О 15 20 25 30 35 давления, мембрана...

Номер патента: 1383169

Опубликовано: 23.03.1988

Авторы: Владыкин, Орлов, Радченко

МПК: G01N 21/64

Метки: проточная, флуоресцентная, ячейка

...не поглощается жидкостью, по нормали, отражаясь от дна рабочей камеры 8, в виде,коллимированного пучка выходит наружу через прозрачную зону 6. Жидкость 40 Флуоресцирует в телесном угле 2 Г - стерадиан и образует множество лучей 12, которые, отражаясь от поверхности 5, направляются на фотоприемн. устройство.Сочетание трех параллельных поверхностей первого порядка: двух поверхностей отражателя и дна рабочей камеры, использование дна рабочей камеры в виде зеркальной поверхности, непрозрачной для возбуждающего излучения, позволяют на два порядка увеличить коэффициент ослабления возбуждающего излучения ячейкой по сравнению с известной ячейкой. Предлагаемая ячейка проста, надежна при изготовлении и эксплуатации и обеспечивает коэффициент...

Номер патента: 1383063

Опубликовано: 23.03.1988

Авторы: Алешин, Барбаль, Белозеров, Орлов, Усова

МПК: F25D 19/00

Метки: камеры, сборной, холодильной, элемент

...14 изгибаются приустановке панели с холодильным агрегатом в транспортное положение и обеспечивают надежность холодильной системы в этом положении. Кронштейны сполками 8 служат для Фиксации частейэлемента сборной холодильной камерыв сложенном положении (для предотвра щения повреждения отдельных элементов и узлов блочной холодильной машины во время транспортирования) и для удобства подготовки элемента в транспортное положение и в исходное, Сложенная панель 1. с размещенными на ней воздухоохладителем, конденсатором помещается в транспортную тару 15,После доставки элемента сборной холодильной камеры к месту сборки камеры панель 1 камеры с укрепленными на ней узлами и элементами блочной холодильной машины устанавливается в...

Номер патента: 1382564

Опубликовано: 23.03.1988

Авторы: Агахи, Давыдов, Данилин, Лыткин, Малышева, Мишулин, Назарьян, Орлов, Спицын, Шляхин

МПК: B21J 5/00

Метки: заготовки, протяжки

...деформирования Рц может занимать положения,показанные на фиг, 1-4. С точки зрения возможности возникновения недопустимого изгибающего момента на колонны пресса опасными являются стадии обжатия заготовки, при которыхось 3 инструмента, заготовка 6, ось4 пресса и усилие деформирования РЦнаходятся в положениях, показанныхна фиг. 1 и 4, т.е. когда е (е -1ь смО или -е(е)сО, так как усилиедеформирования Р не должно бытьбольше номинального усилия пресса Р.Недопустимый изгибающий момент наколонны пресса исключается условием( ц( ц 1 (-о лВеличина смещения инструмента 1 отсмносительно пресса находится иэ условия (1) с учетом данных фиг, 1 и 4,При ес(ец -3,)0 (фиг, 1) величинасмещения 1,должна быть не меньше(4) В выражениях (1)-(4) величины Р и1...

Номер патента: 1382496

Опубликовано: 23.03.1988

Авторы: Верхотуров, Орлов, Сорокин, Хобин, Чечкин, Шкилев

МПК: B04B 5/12

Метки: пленке, разделения, суспензии, тонкой, центрифуга

...2 ротор 3 с гидрофильной рабочей поверхностью и корпус с приемниками 4 продуктор разделения. Ротор 3 имеет сопряженные торообразную заборную поверхность 5 и конусообразную сепарируюцую поверхность 6. Патрубок 1 для подачи исходной суспензии установлен внутри вала 2 и снабжен насадкой, выходное отверстие которой расположено у заборной части ротора.Исходная суспензия по патрубку 1 с 20 насадкой по,1 ается на заборную поверхность 5 ротора 3. Зерна твердой фазы суспен. зии скользят по торообразной поверхности ротора в тонкой пленке и под действием поля центробежных сил стремятся занять положение, наиболее близкое к по 25 нерхности ротора. Таким образом, все части твердой фазы перед перехо;1 ом на сепарирующую поверхность 6 занимают...

Номер патента: 1381484

Опубликовано: 15.03.1988

Автор: Орлов

МПК: G06F 7/02

Метки: двоичных, единиц, кодах, сравнения, числа

...- повышение быстродействия устройства при сравнении кодов, дизъюнкция поразрядных коньюнкций которых равна единице.На чертеже изображена функциональная схема предлагаемого устройства.Устройство содержит группы триггеров 1 и 2, группы элементов И 3 и 4, элементы И 5-8, входы 9 и 10, вход 11 начальной установки устройства, тактовый вход 12 устройства, вход 13 выдачи результата, выходы 14-16 устройства, элементы И 17 и 18 и элементы И-НЕ 19.Устройство работает следующим образом.На вход ь-го триггера З-группы, где= 1,п,= 1,2, с помощью соответствующих элементов И 17 (18) и И-НЕ 19 подается значение г,"/Ь А Ь; и Ь;, / где Ъ- значение д-го разряда 1-го из сравниваемых чисел.После завершения информационной загрузки триггеров 1 и 2 первой...

Номер патента: 1380883

Опубликовано: 15.03.1988

Авторы: Абрамович, Жаров, Орлов

МПК: B23F 21/10

Метки: долбяк, зубчатых, колес, нарезания

...4 представляет собой семецство конических поверхностей, образующие которых составляют с торцовой плоскостью Б-Б углы Д . В сечении 50дцаметральцой плоскостью, проходящей:врез ось симметрии зуба 4 долбяка,Оца имеет пилообразную Форму, Вершины 2 пилообразных выступов расположены на разном расстоянии одна от другой, увеличивяю 3 емся от основания зуба к его вершине 5.Геометрическим местом вершины 2пилообразных выступов является торцовая плоскость Б-Б, перпендикулярная оси долбяка. Каждая длина дуги Б Б , ,Б соответствующей режущей кромки в проекции на торцовую плоскость определяется зависимостью1Б =-,г (и )-Бл 2 63 Угде г - радиус основной окружностибинструмента;единичный центральный уголмежду стороной, соединяющейточку...

Номер патента: 1380847

Опубликовано: 15.03.1988

Авторы: Киян, Орлов, Скирдов, Уваров, Федоров, Чикунов

МПК: B22C 7/00

Метки: модельная, оснастка

...поджатом состоянии вследствие наличия снл трениямежду уплотненной формой и стенкамиформовочной камеры, Во время выталкивания уплотненной формы иэ формовочной камеры сила трения постепенно уменьшается, однако появляетсясила ускорения, направленная в туже сторону, что и сила тренияВеличина силы ускорения постоянна, таккак форма выталкивается с постоянным ускорением. В определенный мо"мент, когда форма еще не окончательно выходит из формовочной камеры,усилие, развиваемое сжатыми пружинами, преодолевает сумму сил трения иинерции и происходит отделение уплотненной формы от моделей на некотороерасстояние,СуммаРное усилие пРужин в сжатом 45состоянии должно определяться иэследующего соотношения:ЕГпрКУпр + Ргдето Г - суммарное усилие пружинн...

Номер патента: 1380675

Опубликовано: 15.03.1988

Авторы: Краснов, Орлов, Ястремский

МПК: A01G 9/26

Метки: систем, теплиц, теплоснабжения

...12 подачи теплоносителя. 11 одключение калориферов 3 необходимо для коррекции температуры в аномальных секциях.Способ регулировки реализуют следующим образом, Вначале с помощью датчиков 2 темдопустимые по регламенту значения,мощью задатчика 15 устанавливают допустимое количество аномальных секций теплицы с отклонением одного знака.5Затем с помощью блока 13 сравнивают фактически вычисленное число аномальных секций с числом, заданным блоком 15. При превышении фактического числа аномальных секций, заданного с помощью блока 15, формируют уп равляющий сигнал на корректировку подачи теплоносителя в общий коллектор 12. После этого дозировку расхода теплоносителя в общий коллектор 12 5 изменяют пропорционально величине отклонения Ьс(...

Номер патента: 1379899

Опубликовано: 07.03.1988

Авторы: Знов, Орлов, Палий

МПК: H02K 37/10

Метки: однофазный, синхронный, электродвигатель

...делению (фиг. 2), определяемому обычным путем, т,е, для равнопротяженных полюсов, Ротор 7 двигателя выполнен когтеобраэным с зубцами, имеющими зубцовый шаг, равный двойному полюсному делению магнита 4, и жестко соединен с зубчатым колесом 8, через ко торсе подается вращающий момент исполнительному механизму. Внутренняя поверхность колеса 8 и наружная поверхность оси 9, закрепленной в сердечнике 2, представляет собой подшип ник скольжения, который и обеспечивает ротору возможность вращения.Двигатель работает следующим образом.При отсутствии тока в обмотке 1 45 ротор 7 занимает положение, близкое к тому, которое показано на фиг. 4. Смещение ротора необходимо для обеспечения пускового момента и может быть обеспечено одним из...

Номер патента: 1379715

Опубликовано: 07.03.1988

Авторы: Абрамов, Арбузов, Коровяков, Орлов

МПК: G01N 27/90

Метки: вихретокового

...получают следующим образом.Осуществляя съем информации с обоих детекторов 5,12, микропроцессор 8 сначала "опрашивает" первый амплитудный детектор 5, сигнал на выходе которого пропорционален А, .Управляемый делитель 10 напряжения вырабатывает опорный сигнал, амплитуда которого равна амплитуде выходного напряжения первого буферного усилителя 4. На вход управляемого делителя 10 подается сигнал с вторичной обмотки трансформатора 2, который усиливается вторым усилителем 13 и подается на реэистивный делитель 14. На выходе третьего амплитудного детектора 16 формируется напряжение, 25 величина которого равна амплитуде сигнала на выходе делителя 14, Оно подается на второй вход пропорционально-интегрирующего регулятора 17, на другой вход...

Номер патента: 1379257

Опубликовано: 07.03.1988

Авторы: Голозубов, Греков, Гуркина, Кисиленко, Орлов, Полуротова

МПК: C03C 10/00

Метки: облицовочного, смесь, сырьевая

...процесс их выгорания завершаетося лишь при 700-800 С. При этой температуре в отформованных иэделиях происходит размягчение и спекание частиц измельченного стекловолокна, которые и препятствуют удалению образующихся газов. При дальнейшем поовышении температуры до 900 С в материале формируется пористая структура, Изготовленные облицовочные плиты легко поддаются шлифовке. Их лицевая поверхность после шлифовки обладает высокой декоративностью.В табл. 1 приведены составы сырьевой смеси для изготовления облицовочного материала, в табл. 2 свойства полученных материалов. Как видно из табл. 2, облицовочный материал смеси обладает большой истираемостью, а следовательно, шлифовать его гораздо легче.Изготовление облицовочного материала...

Номер патента: 1379096

Опубликовано: 07.03.1988

Авторы: Гаранович, Гирин, Кунис, Минаев, Орлов, Пановко, Сазонтьев, Скалунов, Федорович

МПК: B25B 5/00

Метки: струбцина

...упора 14, установленного в отверстии 12 штанги 1, так что его плечи взаимодействуют с шайбой 13, и пружины 15, установленной на штанге 1.Устройство ио первому варианту работает следующим образом (фиг. 1 - 3).В исходном положении плечо 2 со щекой 4 иод действием противовеса 7 находится в верхнем положении, а эксцентрик 10 выведен из взаимодействия со штоком 9.11 ри установке струбцины на блоке или стенке поворачивают плечо 2 со щекой 4 в нижнее положение. Рукояткой 16 поворачивают эксцентрик 10, который взаимодействует со штоком 9, смещая его совместно с прижимной щекой 5 к другой поверхности блока или стены и струбцина фиксируется на блоке или стене посредством прижимной щеки 5 и щеки 4. Для уда;циия струбцины, установленной на подкосе...

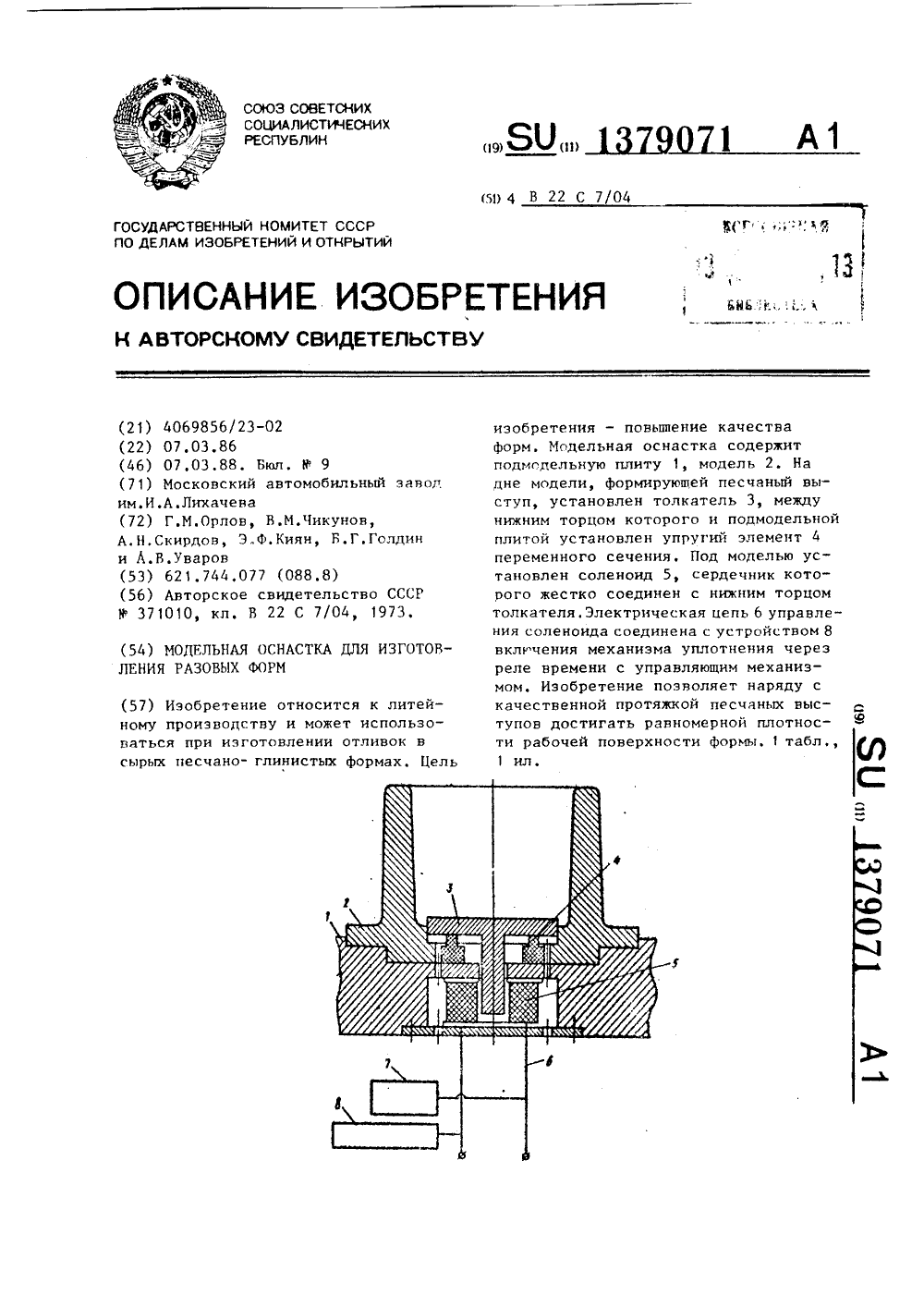

Номер патента: 1379071

Опубликовано: 07.03.1988

Авторы: Гольдин, Киян, Орлов, Скирдов, Уваров, Чикунов

МПК: B22C 7/04

Метки: модельная, оснастка, разовых, форм

...оснастки, 1 ОМодельная оснастка состоит из подмодельной плиты 1, на которой установлена модель 2. На дне модели, формирующей песчаный выступ установлен толкатель 3, между нижним торцом которого и подмодельной плитой смонтирован упругий элемент 4 переменного сечения.В подмодельной плите под моделью установлен соленоид 5, сердечник которого жестко соединен с нижним торцом толкателя. Электрическая цепь 6 управления соленоида соединена с устройством включения механизма 8 уплотнения через реле 7 времени с упранля ющим механизмом.Процесс уплотнения разовых форм с применением модельной оснастки осуществляется следующим образом,Формовочная смесь засыпается в 3 О опоку и заполняет полости моделей. При включении электрической цепи 6...

Номер патента: 1378887

Опубликовано: 07.03.1988

Авторы: Андреев, Орлов, Смирнов

МПК: B01D 9/02

Метки: кристаллов, отделения, сепаратор, солей, суспензии

...1 перфорирована на верхней полуцилиндрической поверхности отверстиями с диаметром порядка 1 -2 мм. В поперечном сечении камера 2 имеет эллипсную форму (фиг. 2), Дно 3 ее полуцилиндрическое. В верхней части камеры имеются перегородки-успокопители 19, предохраняющие зону осаждения соли от турбулентных пульсаций при подаче суспензии по трубе 13.Сепаратор работает следующим образом.Суспензия из кристаллогидратного либо вымораживаюшего опреснителя под давлением 200 - 550 кПа и температуре 250- 270 К, состоящая из рассола насыщенной концентрации (напримерЧ 0 для ХаЕ) жидкого агента (например, фреона 12) и кристаллов соли, поступает через трубу3 в шелевую камеру 2 и ввиду разности плотностей разделяется на 3 фазы: внизу соль, жидкий агент,...

Номер патента: 1377388

Опубликовано: 28.02.1988

Авторы: Кононов, Кузнецов, Орлов, Хайтман

МПК: E21C 39/00, E21D 11/00

Метки: заполнения, исследования, обделкой, пространства, процесса, стенд, тоннеля

...возможностью. перемещения по балке 9. Стенд имеет имитатор шероховатости контура тоннеля который выполнен из щита 10, например деревянного, прикрепленного к подвижной части.40 Щит 10 выполнен с кривизной поверхности, равной кривизне контура тоннеля, и несет на себе сменные элемен ты 11 и 12, моделирующие шероховатость контура, например деревянные бруски или куски бетона, или комбинацию тех и других. Щит может иметь также козырек 13 для моделирования ограничительного пространства, которое имеется обычно между грудью забоя и установленным кольцом обделки тоннеля, а также упор 14 для уплотнения зазора 4Сменные элементы 11 и 12 имеют произвольную форму, могут быть в виде призм, кубов и т.д т.е. они имитируют шероховатость (выступы и...

Номер патента: 1376972

Опубликовано: 28.02.1988

Авторы: Елкин, Орлов, Хусид

МПК: A01D 45/10

Метки: комбайн, сахарного, тростника, уборки

...тростника, общий вид.Комбайн для уборки сахарного тростника содержит барабанное транспортирующее устройство, состоящее из подвижной секции 1 с попарно расположенными транспортирующими барабанами 2, которая может поворачиваться вокруг горизонтальной оси 3 относительно неподвижной секции 4, смонтированной на раме машины 5, в которой попарно размещены не лежащие в одной плоскости транспортирующие барабаны б и имеющие несколько большую скорость транспортирующие барабаны 7, перемещающие стебли тростника к измельчителю 8, который бросает измельченные стебли в воронку выгрузного транспортера 9, На подвижной секции расположены шнеки 10, поднимающие стебли сахарного тростника перед срезанием его режущим аппаратом 11.Комбайн работает...

Номер патента: 1376144

Опубликовано: 23.02.1988

Авторы: Орлов, Усатюк, Шкаликов

МПК: H01P 7/08

Метки: микрополосковый, резонатор

...резонатор работает следующим образом.Первый и второй высокоомные отрезки 1 и 3 линии выполняют роль распре деленных индуктивностей, а первый, второй, третий и четвертый низкоомные отрезки 4-7 линии являются распределенными емкостями, Благодаря перемычкам 8 и закорачиванию начала первого высокоомного отрезка 1 линии на резонансной частоте выполняется необходимое для работы микрополоскового резонатора равенство нулю реактивного сопротивления в любом его сечении.спСоставитель В,Редактор Л. Гратилло Техред А.Кравчу Корректор М. Пожо Заказ 792/50 Тираж 632 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул....

Номер патента: 1376055

Опубликовано: 23.02.1988

Авторы: Бобровников, Бухаров, Орлов, Шульгин

МПК: G01V 3/06

Метки: электроразведки

...разность потенциалов с приемных электродов МБ с подавленной (или скомпенсированной) компонентойпоступает на вход измерительного прибора б, где осуществляется дальнейшая фильтрация сигнала и измерение его параметров.В блоке 7 гальванической развязки выходной сигнал формируется следующим образом. С второго и третьего выходов блока 11 электроники на последовательно-встречно включенные первую 10-1 и вторую 10-2 катушки воз-. буждения подается переменный ток возбуждения. В результате первый 8-1 и второй 8-2 тороидальные сердечники, расположенные рядом друг с другом соосно относительно силового кабеля, перемагничиваются в противоположные стороны. Выбрав первый 8- и второй 8-2 сердечники с одинаковыми геомет-. рическими характеристиками и...
