Орлов

Номер патента: 1302238

Опубликовано: 07.04.1987

Авторы: Альтшулер, Васюхно, Волков, Волнянский, Орлов, Филатов

МПК: G05B 11/01

...переменного выходного напряжения датчика 2 положения пропорциональна углу поворота чувствительного элемента, первый дешифратор 7 передает на выход прямой код. Если амплитуда выходного сигнала датчика 2 положения пропорциональна синусу указанного угла, первый дешифратор 7 реализует функцию арксинус, Если информация о положении чувствительного элемента заключается в фазе выходного сигнала датчика 2 положения, дешифратор выполняет функцию арккосинус.Счетчик 14 в приведенном выше примере выполняется двухразрядным,Система управления работает следующим образом.Выходной сигнал датчика 2 положения после усиления в усилителе 3 преобразуется в частоту с помощью преобразователя 5 напряжение - частота, который формирует частоту Й если...

Номер патента: 1301971

Опубликовано: 07.04.1987

Авторы: Акбаев, Бекбаев, Габченко, Гердт, Дольник, Орлов, Севастьянов, Удалов, Цой

МПК: E21C 41/06

Метки: ископаемых, месторождений, полезных, разработки

...фиг. 1 изображена схема отработкикамер первой очереди; на фиг. 2 - то же,после отработки камер второй очереди; нафиг. 3 - то же, после закладки камер второй очереди и отработки камер разделительных целиков; на фиг. 4 - разрез А-А нафиг. 3; на фиг. 5 - график зависимости 15несущей способности целика от величиныбокового давления со стороны закладочногомассива,Способ осуществляют следующим образом,Зону разработки разбивают на участкишириной 1., которые отрабатывают камерами первой 1 и второй 2 очереди. Между участ ками формируют разделительные целики 3.В первую очередь отрабатывают камеры 1,смежные с разделительными целиками. После закладки камер первой очереди отрабатывают смежные с ними камеры 2 второйочереди. Между камерами второй...

Номер патента: 1301508

Опубликовано: 07.04.1987

Авторы: Александрова, Догадин, Липатов, Макальский, Мирзабекян, Орлов, Переводчиков, Савин, Стученков, Шапенко

МПК: B03C 3/38, B03C 3/68

Метки: знакопеременным, напряжением, питания, электрофильтра

...21 Си снимаются прямоугольные импульсы, зн соответствующие положительной и от да рицательной полуволнам питающего пе- вы ременного напряжения Бд и Б . Пустьзн при включении блока 9 управления на от прямом выходе триггера 18 - сигнал пр "Лог.1" Б , а на инверсном - сигнал 40 ме "Лог.О" Б . При этом на выход схемы И 19 проходят сигналы, соответству- по ющие только положительным полуволнам ПР питающего напряжения 0 , на выходе, по схемы И 20 - "Лог.О" Б . Сигнал П 6 45чв с выхода схемы И 19 проходит черезре схему ИЛИ 22 на выход блока 9 управст ления Б 8, а затем через выходной форв мирователь 8 импульсов - на ускоряюБ щий электрод электронно-лучевого 50 1ве вентиля 7. При появлении сигнала либо с выхода датчика 24 обратной...

Номер патента: 1301505

Опубликовано: 07.04.1987

Авторы: Дунаевская, Орлов, Скоркин, Хорьков

МПК: B21B 43/00

Метки: проката, реечный, холодильник

...в каждой паре один относительно другого на 180 и имеющие 25тягу 26, соединяющую вертикальныеплечи 27 и 28, и на горизонтальныхплечах 29 катковые опоры 30. Дополнительные продольные балки каждойсекции внутренними концами установлены во взаимодействии с той паройэксцентриков приводного вала, котоОрые развернуты на 180 относительнопары эксцентриков того же вала, взаимодействующих с основными балками.Катковая опора на одном горизонтальном плече рычажной пары установленаво взаимодействии с внешним концомдополнительной балки, а катковая 40опора на горизонтальном плече другого рычага этой рычажной пары взаимодействует с эксцентриком, воздействующим на внутренний конец опорнойосновной балки.1301Холодильник работает следующимобразом,Прокат,...

Номер патента: 1301337

Опубликовано: 07.04.1987

Авторы: Галынский, Дохин, Кулькин, Орлов, Терехов

МПК: A01D 33/08

Метки: клубнекорнеплодов, орган, подъемно-сепарирующий, рабочий, уборки

...под выходным концом которого жестко закреплены консольные прутки 3 прутковой решетки, направленные свободг(ьгми концами в сторону вращения барабана, гри этом нижние концы прутков 3 устац(лгглецьг шарнирно с возможностью свободного поперечного перемещения ца стержне 4, расположенном вдоль ширины сплошг ого ;цитка 2. Жесткое крепление прутковосуществляется ца несущем элементе споре, выполненной в виде двух поперечных стержней 5 с просветом между ними г 1 лг помощи закреплеццого на прутке 3 болтового соединения 6, размещенного между сте 1 зжцем 4 и верхним концом сплошнгго щитка 2. Рабочий орган содержит гакже горку 7 и перебо 1 гочггый стол 8.Подъемно-сепарируюгций рабочий орган ,;агготает следующим образом.Борок, предварительно...

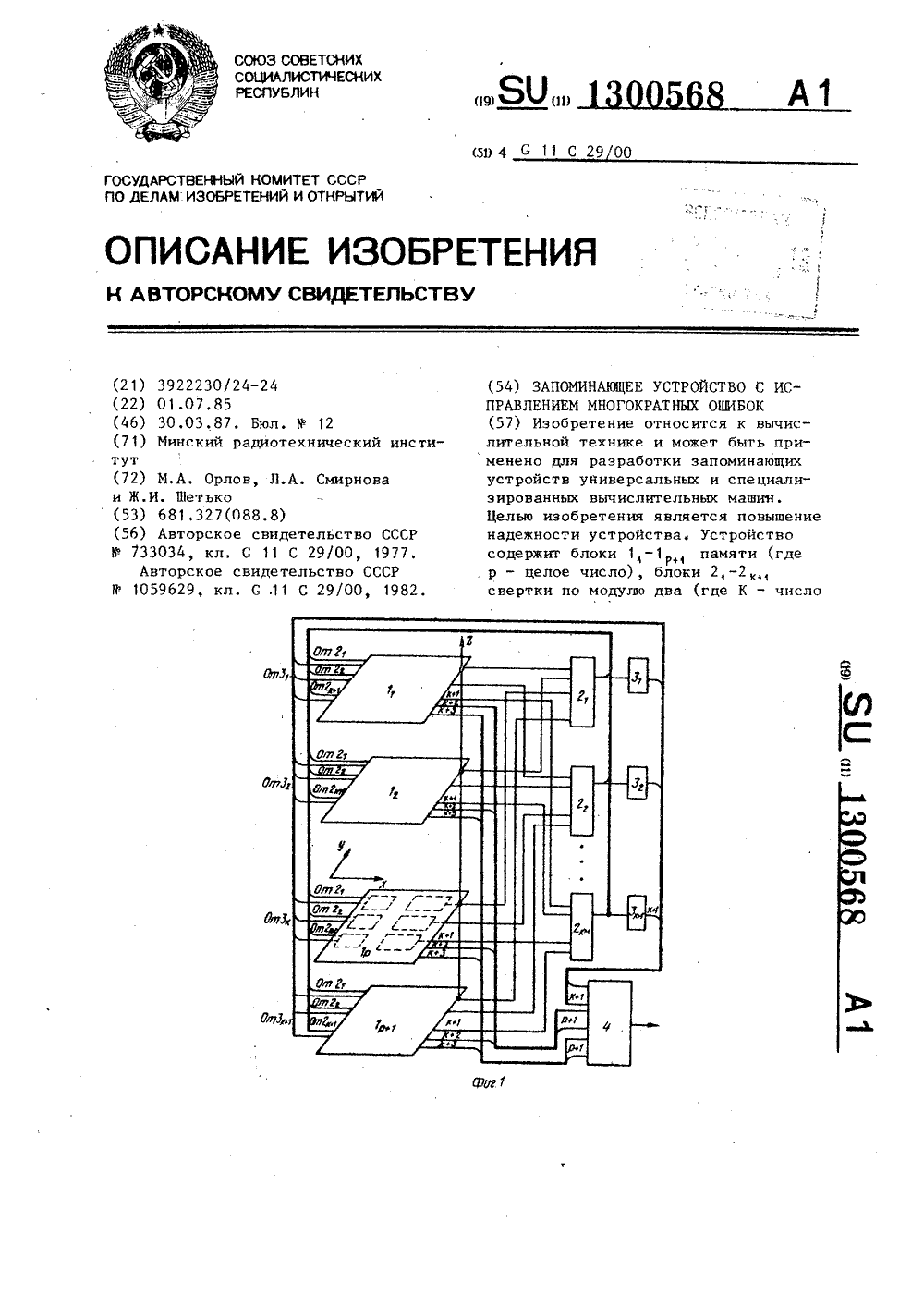

Номер патента: 1300568

Опубликовано: 30.03.1987

Авторы: Орлов, Смирнова, Шетько

МПК: G11C 29/00

Метки: запоминающее, исправлением, многократных, ошибок

...2. Эти сигналы появляются на входа 18 и 15 блока 7 г, и элемент 2 И-ЗИЛИ 11 блока 7 г открывается, в результате на выходе элемента И 12 также появляется единичный потенциал, Ошибочный разряд складывается с единичным потенциалом с выхода элемента И 12, т.е. инвертируется, проходит через элемент ИЛИ 13 г и на сле дующем такте считывания, уже исправленный, записывается в регистр 5 г, Ни в одном другом блоке 7, 7 -7не возникает ситуации совпадения сигналов Х, У, Е и информация с выходов соответствующих регистров 5 проходит на их входы без изменения (Нерез элементы И 12 , ИЛИ 13 г) . Аналогичное положение характерно и для остальных блоков 1 -1 , так как ни в одном из них не возникает единичных сигналов Х и У. В случае возникновения двойной...

Номер патента: 1298795

Опубликовано: 23.03.1987

Авторы: Орлов, Савенко

МПК: G09B 23/28

Метки: медицинский, тренажер

...реле 32 соединен с то 5 копроводящей прокладкой 20, а пункционная игла 8 через переменный резистор К 2 подключена к выходу "+" источника 31 питания. Вторые концы сигнальных устройств подключены к выходу "-" блока 31. В блоке управления имеется еще один источник 33 питания, регулируемые выходы которого А и В подключены к электродвигателю 21 и термоэлементу термостата 6На Фиг.4 не показаны усилители постоянного тока, которые ставятся на входах электронных реле 30 и 32 для увеличения их чувствительности. 20Медицинский тренажер используют следующим образом.Перед эксплуатацией гидросистему заполняют дистиллированной водой, устанавливают все органы регулировки 25 на передней панели блока 10 управления в крайнее левое положение и...

Номер патента: 1298591

Опубликовано: 23.03.1987

Авторы: Бондалетов, Долгова, Есауленко, Иванов, Кондратенко, Орлов, Родионов, Терехов, Чернов

МПК: G01N 3/08

Метки: силовозбудитель

...колодками 4.Если размер или форма изделия 3 несоответствуют отверстию 2, в зазормежду ними устанавливается вставка16, полностью заполняющая зазор. Если испытания проводят по схеме нафиг. 5, при включении коммутатора 13предварительно заряженный от устройства 12 источник 9 через выводы 7и 8 разряжается на индуктор 1, и врабочем зазоре отверстия 2 возникаетэлектрическое поле. Во вторичном контуре, образованном в изделии 3, на"водится вихревой ток, Частоту разряда тока выбирают так, что электромагнитное поле проникает внутрь изделия 3. В результате взаимодействиямагнитного поля индуктора 1 с вихревым током вторичного контура возникают усилия, действующие одновременнона оба внешних слоя 18 и 19 изделия 3Во время нарастания поля в...

Номер патента: 1298452

Опубликовано: 23.03.1987

Авторы: Белоусов, Друккер, Князев, Орлов

МПК: F16H 5/68

Метки: приводное

...упорами 16 и 17. Ренерсивный двигатель 18 присоединен к ведущему валу 1 приводно" го устройства. 40Приводное устройство работает следующимрбраэом,При вращении ведущего вала 1 по часовой стрелке от реверсивного двигателя 18 поворотный тренэель 4 под 45 действием сил трения, возникающих в подшипниках 3 и 6 и в зацеплении зубчатых колес 5 и 2, поворачивается по часовой стрелке, и зубчатое колесо 5 входит в зацепление с зубчатым 50 колесом 7, передавая вращение на ведомый вал 8. При этом вращение от зубчатого колеса 2 передается через зубчатое колесо 9 на промежуточный вал 10 и зубчатое колесо 11. Под 55 действием сил трения, возникающих в 52 2подшипниках 12 и 15 и в зацеплении зубчатых колес 11 и 14, дополнительный трензель 13...

Номер патента: 1298060

Опубликовано: 23.03.1987

Автор: Орлов

МПК: B25B 5/14

Метки: зажим

...Г 1 роектная, 4 Изобретение относится к машиностроению, а именно к зажимным устройствам, и может быть использовано для скрепления нежестких тонкостенных деталей или для крепления деталей приборов к нежестким опорам,Целью изобретения является повышение надежности крепления путем исключения деформации скрепляемых деталей или нежестких опор.На чертеже приведен зажим, общий вид, Зажим содержит скобу 1, силовой механизм, выполненный в виде винта 2 с гайкой 3 и ручки 4.Скоба 1 выполнена в виде закрепленного на винте 2 соосного с ним стержня 5 с поперечным пазом,Опорная поверхность 6 паза выполнена под острым углом к его боковой поверхности 7. Ручка 4 закреплена на гайке 3,Зажим работает следующим образом.При креплении детали 8 к нежесткой...

Номер патента: 1298046

Опубликовано: 23.03.1987

Авторы: Александров, Зориктуев, Исаев, Никин, Орлов

МПК: B23Q 15/00

Метки: металлорежущими, станками

...7 няется условие 117 11 а - с 11 а (6) и на выходе первого компаратора 9сохраняется сигнал логической "1"Ключ 3 замкнут.В качестве корректирующего устрой"ства 4 используется интегральное илипропорционально-интегральное звено.Поэтому напряжение У на его выходеи скорость У привода 5 рабочегооргана станка изменяются, когдазначение сигнала Уз на входе коррек 5 12тирующего устройства 4 не равно нулю.В случае обработки с равномернойв течение одного оборота шпинделянагрузкой или незначительными ееколебаниями, при которых амплитудаколебаний регулируемого параметране превышает (1-о) Ц где % м самплитудное значение регулируемогозначения регулируемого параметра,условие (1) будет всегда выполняться и на выходах первого компаратора9 и логического...

Номер патента: 1086978

Опубликовано: 23.03.1987

Автор: Орлов

МПК: H01J 1/20, H01J 3/02

Метки: катодный, узел

...магнитного поля в прикатоднойобласти, а это, в свою очередь,приводит к неравномерному угловомуотклонению эмиссионного тока по азимутч на определенном радиусе катода,к смещению центра пучка относительно оси катодного узла и искажениюформы пучка. Величина смещения при неизменной геометрии пушки, как установлено экспериментально, приблизительно прямо пропорциональна квадрату величины ускоряющего напряже- НИЯКроме того, при разогреве подложки до рабочей температуры происходит линейное и угловое смещение оси подложки известного катодного узлаотносительно оси электронной пушкииз-за деформации керна под действием веса подложки и ее линейногорасширения. угловое и линейное смещение пучка на выходе электронной пушки значительно...

Номер патента: 1296949

Опубликовано: 15.03.1987

Авторы: Альтшулер, Васюхно, Волков, Орлов, Попов, Филатов

МПК: G01P 3/46, G01P 9/00

Метки: датчик, скорости, угловой

...на соответствующие входы мультиплексора 3, код 101)1 - во второй управляющий сигнал, например 010, а код 11111 - в третий, например 001.Мультиплексор 3 может быть выполнен при этом в виде трех ключей, на входы которых поступают соответственно сигналы с выхода усилителя 2, первого и второго выходов источника 13, выходы которых объединены, а управляющие входы соединены соответственно с первой, второй и третьей выходными шинами дешифратора 17. Тогда, в течение первых тридцати циклов через мультиплексор 3 на сумматор 4 поступит выходное напряжение усилителя 2, в течение тридцать первого цикла - контрольное положительное нг:пряжение с первого выхода источника 13, а в течение тридцать второго - контрольное отрицательное напряжение, которое...

Номер патента: 1296795

Опубликовано: 15.03.1987

Авторы: Гулин, Кривов, Орлов, Поляков, Синатов

МПК: F02G 5/04, F25B 29/00

Метки: теплоэнергетическая

...контур 9 с полостями конденсатора 10 теплового насоса и водогазового подогревателя 11, а также баком-аккумулятором 12 теплоты с электронагревателем 13 для прохода теплонссителя с высоким температурным уровнем. Устройство для повышения температурного уровня теплоносителя выполнено в виде теплового насоса, содержащего испаритель 8, конденсатор 1 О, 25 дроссель 14, расположенный в контуре 15 теплового насоса пег ед испарителем 8, и компрессор 16 с электроприводом от дизель-генератора 1.Теплоэнергетическая установка работает следующим образом.Теплоноситель, охлаждающий дизель-генератор 1, циркулирует во внутреннем контуре 3, отдавая теплоту в водоводяном холодильнике 4. Теплоноситель низкотемпературного промежуточного контура 5...

Номер патента: 1296207

Опубликовано: 15.03.1987

Авторы: Лукашенко, Мартиросов, Орлов, Романов

МПК: B01F 11/00

Метки: вибрационный, смеситель

...смешивание газов,т.е. с большей скоростью и однородностью газовой смеси. Вибрационный смеситель, содержащий корпус, в котором установлен рабочий орган в виде перемещающегося в осевом направлении штока с диском, выполненным из секторов, установленных с возможностью колебательногодвижения, о т л и ч а ю щ и Й с ятем, что, с целью повышения эФфективности процесса смешения, секторы диска выполнены с радиальными прорезями и снабжены расположенными в прорезях упругими пластинами, один конецкоторых прикреплен к штоку, а другой - к сектору в его центре тяжести. 1 1296207Изобретение относится к смесителямс встряхивающими, качающимися иливибрационными устройствами, предназначенным для смешивания преимущественно агрессивных газов.Цель...

Номер патента: 1295386

Опубликовано: 07.03.1987

Авторы: Владимиров, Духнич, Ковалев, Орлов, Синенко

МПК: G06F 7/544

Метки: координат, преобразования

...15 анализируется равенство содержимого счетчика 11 дистанции конечному значению К.Если (СчК ( К , процесс повторяется, начиная с обнуления счетчиков 9 и 10 и добавления "+1" в счетчик 11 дистанции. Если (СчК) = К,что означает выполнение поворота на полный угол м для всех значений К, включая К,процесс заканчивается.Блок 16 управления функционирует25 следующим образом.При наличии сигнала на входе 31, соответствующего условию к ъ ( -/3/2), включается триггер 23, сигнал "Запрет" (выход 21) снимается и выставляется сигнал "Разрешение" выход 22 Одновременно на элементе 27 начинаетсявыработка сигналов приращения второго счетчика 10 угла. Содержимое счетчика 10 угла начинает увеличи ваться и при (Сч (3 ъпо сигналу на входе 32...

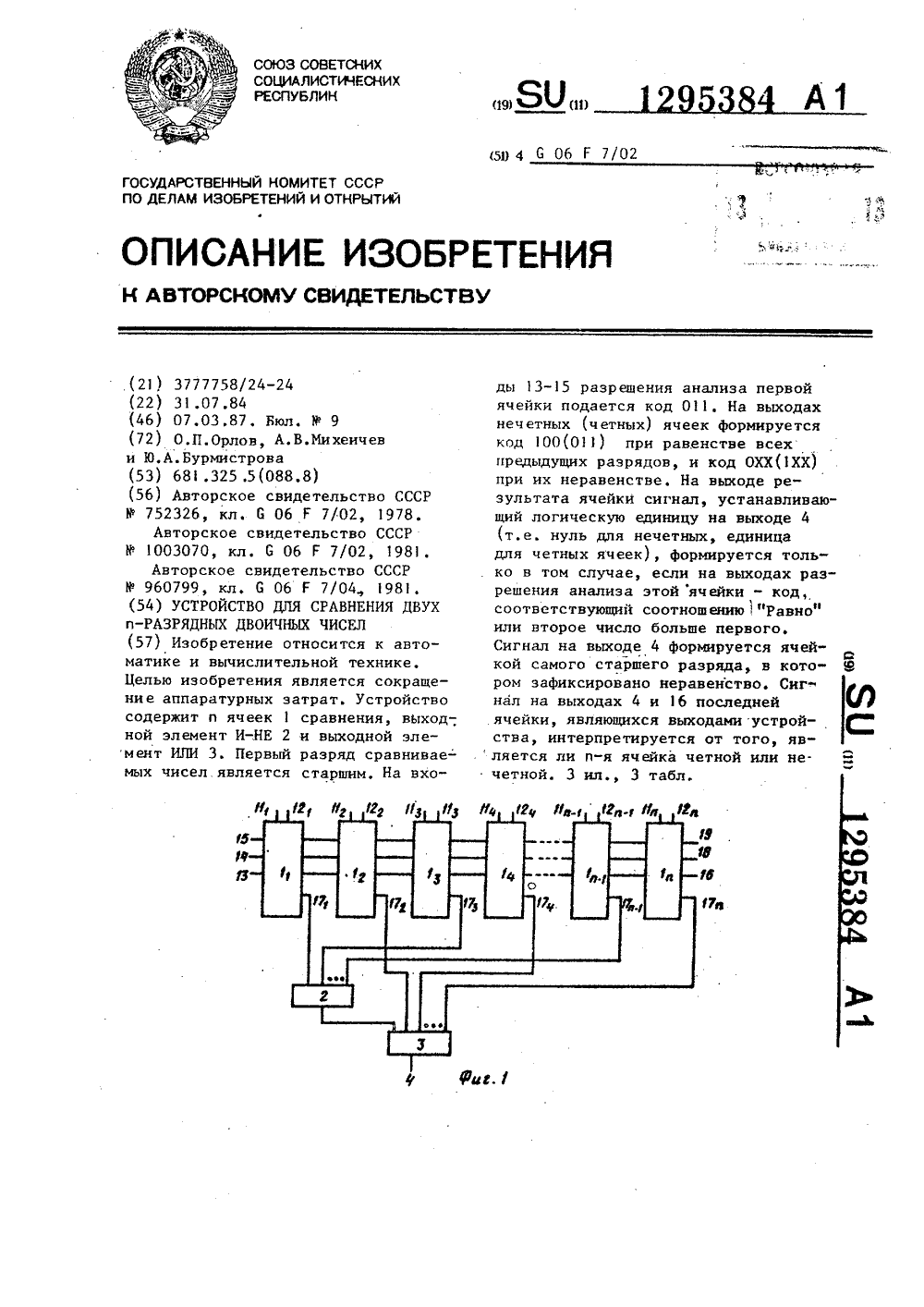

Номер патента: 1295384

Опубликовано: 07.03.1987

Авторы: Бурмистрова, Михеичев, Орлов

МПК: G06F 7/02

Метки: двоичных, двух, разрядных, сравнения, чисел

...на выходе 4 Формируется ячейкой самого старшего разряда, в котором фиксируется неравенство,Сигнал на выходах 4 и 6 последнейячейки, являющихся выходами устройства, интерпретируется в зависимостиот того, является ли и-я ячейка четной или нечетной,в соответствии стабл. 3.45 Та 6 Возникновение на выходах устройва кодов, отличных от указанных3 12 в табл.З, или возникновениена выходах ячеек кодов, отличных от указанных в табл,1 и 2, свидетельствует о неисправности устройства,формула изобретенияУстройство для сравнения двух и-разрядных двоичных чисел, содержащее выходной элемент ИЛИ и и ячеек сравнения, причем каждая 1-я ячейка сравнения, где 1 = 1, 3Ги+ 11(2 -- 1) х) - ближайшее2 3Фменьшее х целое число, содержит элемент неравнозначности,...

Номер патента: 1294413

Опубликовано: 07.03.1987

Авторы: Беляков, Булыгин, Кашапов, Орлов, Шпигельман

МПК: B21C 37/12

Метки: грата, насекания, трубах, электросварных

...одно ограничительное кольцо 19, которое болтами 20 закреплено на корпусе 15 звездочки. Корпус звездочки снабжен двумя цапфами, на которых установлены подшипниковые опоры 21, закрепленные в прорези плиты 11.Диаметр Р кольца 19 определяется соотношением д(0(с 1+2 а, где д - диаметр звездочки по режущим кромкам пластин, мм; д - высота грата, мм.Устройство работает следующим образом,В нижнюю полость гидроцилиндра 6 подается масло. Шток гидроцилиндра упирает-, ся в край двуплечнго рычага 1, поворачивает его вокруг оси 2 до прижатия кольца 19 узла насекающей звездочки 5 к стенке трубы 7 вблизи грата. Кольцо 19 катится по стенке, выходящей из стана трубы, а насекающие пластины 18, закрепленные на корпусе 15 звездочки прижимами 16 и болтами...

Номер патента: 1293559

Опубликовано: 28.02.1987

Авторы: Байков, Кильдюшев, Орлов, Чуднер

МПК: G01N 3/56

Метки: исследования, свойств, фрикционных

...8 соединена с приводом возвратно-поступательного перемещения, выполненным в виде груза 15,Термостатирующий элемент 11 заполнен рабочей жидкостью 16.Устройство работает следующим образом,Камеру 8 устанавливают на направляющих 2 и 3 в одном из крайних положений . Ванну 9 заполняют водой дозадачного уровня. Термостатирующий 35 элемент 11 заполняют рабочей жидкостью 6, смешанной с жидким азотом, Замораживают воду и доводят температуру образца 1 О до заданной.После этого включают привод вращения контробраэца и вешают груз 15.Под действием силы тяжести камера 8 перемещается по направляющим 2 и 3, контробразец 13 взаимодействует с образцомО, Сила трения при этом измеряется измерителем 14,Формула изобретенияУстройство для исследования...

Номер патента: 1293443

Опубликовано: 28.02.1987

Авторы: Бескорсый, Орлов, Пренцлау

МПК: F17C 3/00

Метки: заправки, криостата, сифон

...с дренажной магистралью и газгольдером. Изобретение относится к низкотемпературной технике и может использоваться для заправки и дозаправки сжиженными газами криостатов и криоустаПерепускное средство может быть выполнено в нескольких вариантах: в виде сужающегося участка трубопровода с отверстием 8 в его нижней части (фиг.2; в виде сопла 20, расположенного в насадке (фиг,З); в виде расширяющегося участка трубопровода, при этом трубопровод 1 входит в патрубок 4 (фиг.4) .Размеры сифона выбраны из соотношениягде Б, - площадь отверстия перепускного средства;Б - площадь проходного сечения3дренажной магистрали криостата; 2,вхБ и Б"х- площади поперечного сечения С свходного и выходного патрубков сифона соответственно;Б - площадь поперечного...

Номер патента: 1293300

Опубликовано: 28.02.1987

Автор: Орлов

МПК: E04D 15/06

Метки: наклейки, рулонного

...движения вокруг центра шара, К раме приводашарнирно прикреплена тяга 21 с тал.репом (не показано), вращая за конец которого посредством рукоятки22 можно перемещать привод, а сним и шар 13 с рабочим элементом 18вокруг центра. И верхней части 15обоймы имеется выпуклое окно 23для выхода мастики к. месту нанесения, а на нижней части 14 этой обой 293300 2мы имеется сквозная прорезь 24 дляпрохода ступицы и рабочего элемента 19, Ограничение поворота шара 13относительно обоймы ограничиваетсяФиксатором 25, закрепленным и шаре13 и контактирующим с прорезью 24нижней части обоймы.Устройство для наклейки рулонногоматериала работает следующим образом,1 О Обогреваемая емкость 7 заполняется горячей мастикой, при этом рабочий элемент 18 средства для...

Номер патента: 1293021

Опубликовано: 28.02.1987

Автор: Орлов

МПК: B25J 15/00

Метки: захватное

...зазор.Захватное устройство работает в полуавтоматическом режиме следующим образом.В исходном положении поршень 5 и связанный с ним через проставку 6 корпус 1 находятся в крайнем нижнем положении. Золотник гидрораспределителя 8 находится в крайнем нижнем положении, давление при этом подведено в обе полости цилиндра 2. Электромагниты 9, 10 и 11 обесточены. Упор 7 отведен от датчика 22. 10 15 20 25 30 35 40 45 50 При опускании основания 3 с рукой манипулятора губки 19 и 20 опускаются и упираются в деталь. Корпус 1 и шток 4 при этом останавливаются, а силовой цилиндр 2 продолжает опускаться, приводя в движение шестерни 15 и 16. В результате этого ползуны 17 и 18 с губками 19 и 20 перемещаются в стороны, преодолевая усилие, определяемое...

Номер патента: 1292922

Опубликовано: 28.02.1987

Авторы: Грузин, Князев, Марочкин, Орлов, Сенцов

МПК: B23B 1/00

Метки: диска, обработке, типа, торцов, установки

...план- шайбы 2 наносят метку 3 в месте максимального значения торцового биения, а на образующую диска наносят метку 4, пересекаюшуюся с диаметральной линией в направлении проката материала. При установке диска на планшайбу метки 3 и 4. совмешак)т. В процессе токарной обработки диска с учетом торцового биения планшайбы глубина резания в месте максимального значения биения планшайбы максимальна. Следовательно, после обработки диска глубина дефектного слоя и возникшие внутренние напряжения максимальны в месте максимального значения торцового биения планшайбы. Возникшие внутренние напряжения стремятся изогнуть диск, причем наибольшим образом в месте максимального значения биения планпайбы. Заготовка, полученная из прокатанно. го...

Номер патента: 1292856

Опубликовано: 28.02.1987

Авторы: Брин, Лялин, Макаров, Орлов, Панин, Петленко, Шейнблит

МПК: B21B 39/00

Метки: листового, ориентации, транспортировки, электропроводного

...При этом датчиком (непоказано) подается сигнал на включение индукторов 3 линейных асинхронных двигателей.Устройство обеспечивает правильность ориентирования продольной осиг-к листа 5 и его транспортированиестрого параллельно продольной оси уУ стола 1.1инейногохронного двигателя (ЛАД) основан наиспользовании эффекта взаимодействия бегущего электромагнитного поля,создаваемого трехфазной обмоткой индуктора 3, с токами, наведенными полем во вторичном элементеВторичным элементом в данном случае является лист 5 электропроводного материала.Благодаря расположению индукторов 3 под острым углом Ы к направляющей рейке 2 (а значит и к продольной оси неподвижного стола 1) равнодействующая сила К, воздействуя на перемещаемый лист 5,...

Номер патента: 1292726

Опубликовано: 28.02.1987

Авторы: Бейлин, Дудкин, Малышева, Овчинников, Орлов

МПК: A61B 3/00

Метки: глазного, дна, исследования, фотографирования

...контрастав окончательном изображении,Репродукционный объектив 15 строит прямое, действительное и увеличенное изображения глазного дна 13 пациента в плоскости 16 промежуточного изображения при выведенном наклонном зеркале 21.Репродукционный объектив выполненс возможностью перемещения вдоль оп 12927тической оси фотографического канала относительно. задней фокальной плоскости офтальмоскопического объектива 11 с целью компенсации аметропии глаза пациента в диапазоне 5 ф 16 дптр, Дополнительный проекционный объектив 17 установлен так, что его передняя фокальная плоскость совпадает с плоскостью изображения репродукционного объектива 16, Прост- Ю ранственно-частотный фильтр 18 установлен в параллельных лучах, которые далее собраны...

Номер патента: 1292195

Опубликовано: 23.02.1987

Авторы: Андреев, Афанасьев, Белов, Грибин, Иванов, Орлов

МПК: H04B 7/02

Метки: приема, разнесенного, сигналов, телеграфных

...интервала, отведенногопод постройку, целесообразно обеспечить не нахождение глобальногоэкстремума, а функционирование системы с качеством не ниже некоторого порогового Я, выбираемого из конкретной помеховой обстановки.Учитывая сказанное, можно предложить следующий рекуррентный алгоритм преобразования -приращение фазы Х выполняется согласно выражению ЬХ= -а - гдп(ЬЯ),а - медленный шаг подстройки;а- быстрый шаг подстройки,В каждом каналеразнесения сигналы и помехи на антеннах основно 1292195го 8 и дополнительного 11 приемныхблоков наводят ЭДС суммы сигнала ипомехи, компоненты которых иэ-эа разных углов прихода отличаются по фазено практически одинаковы по амплитуде ввиду малого меньше полуволны)расстояния между антеннами,...

Номер патента: 1292113

Опубликовано: 23.02.1987

Авторы: Дукштау, Орлов, Пинский, Хренов

МПК: H02K 3/20

Метки: ротор, синхронной, электрической, явнополюсной

...и снижение электрических потерь, вследствие увеличения площадиконтактной поверхности.На фиг. показан полюс с демпферной обмоткой, короткозамыкающие сегменты которой имеют форму призмы;на фиг,2 - призматическая концеваячасть короткоэамыкающего сегмента,Ротор явнополюсной машины содержит шихтованные полюса, сердечники1 которых стянуты нажимными щеками2. Полюса снабжены демпферными стержнями 3, впаянными в короткоэамыкающие демпферные сегменты 4. Последниесвязаны межполюсными демпферными соединениями 5, выполненными по форметепловых компенсаторов. Эти соединения прикреплены к демпферным сегментам посредством болтов и гаек. Концевые части демпферных сегментовв зоне прилегания к ним межполюсныхсоединений 5 имеют уступы по...

Номер патента: 1291793

Опубликовано: 23.02.1987

Авторы: Аверьянов, Еркович, Леонтьев, Орлов

МПК: F24J 2/00

Метки: панель, солнечная

...канал 3 поступает в парниковую зону 8, где он нагревается за счет солнечного излучения, и через верхний канал 2 панели 1 вновь поступает в помещение, нагревая его.Режим 11. Зима, ночь, отсутствие солнечного излучения (фиг. 3). После захода Солца температура воздуха в зонах 8 и 9 понижается. При достижении 1 происходит конденсация легко- кипящей жидкости в цилиндре 10, шток которого вдвигается в цилиндр. При этом защитный экран 6 переходит из вертикального в наклонное положение, перекрывая верхний канал 2 панели 1, и отделяет парниковую зону 8 от воздушной прослойки 9, изолируя систе 1291793му. Движение воздуха из помещения в парниковую зону 8 через нижний канал 3 прекращается. Помещение изолируется от наружного воздуха двумя...

Номер патента: 1291773

Опубликовано: 23.02.1987

Авторы: Орлов, Орлова

МПК: F16J 15/16

Метки: комбинированное, уплотнение

...уплотнение; на фиг. 2 - защит" ное кольцо; на фиг. 3 - 5 - варианты формы и расположения армирующихэлементов в защитном кольце.Комбинированное уплотнение состо ит из установленных в корпусе 1 охватывающих уплотняемую деталь 2 уплотнителя 3 и защитного кольца Ж которое выполнено из эластичного армированного материала. Армирующие элементы 5 выполнены в виде отдель-.ных скоб из твердого материала и расположены равномерно по периметру кольца 4. Полки 6 или перемычки 7 скоб расположены в торцовой плоскос ти кольца 4, а отношение ширины скоб к расстоянию между ними составляет 1 - 3, Скобы имеют П- или Г-образную форму.Уплотнение работает следующим образом.При сборке уплотняемого соединения уплотняемая деталь вводится вуплотнитель со стороны...

Номер патента: 1291421

Опубликовано: 23.02.1987

Авторы: Анисимов, Звездин, Ишинов, Орлов

МПК: B28B 15/00

Метки: автоматизированная, вагонеток, запарочных, линия, подачи, поточная

...за 30 35 40 45 50 55 Канатный толкатель 12 предназначен для подачи состава порожних за парочных вагонеток в прессовый цехк автоматической электропередаточной тележке 15 через машину 13 очистки платформ запарочных вагонетоки установку 14 смазки букс запарочных вагонеток, Включение толкателяосуществляется автоматически.Машина 13 очистки платформ запарочных вагонеток устанавливаетсянад путями накопителя и включается,когда состав вагонеток проталкивает. -ся под машиной канатным толкателем12.Установка 14 смазки букс запарочных вагонеток устанавливается параллельно пути накопителю и включается через датчик от каждой оси проходящего состава вагонеток.Автоматическая электропередаточная тележка 15 предназначена для подачи порожних эапарочных...
