Орлов

Номер патента: 1429020

Опубликовано: 07.10.1988

Авторы: Орлов, Покудин, Постнов

МПК: A61B 6/00, G01N 33/48

Метки: кальция, концентрации, мембраны, проницаемости, цитоплазме, эритроцитов

...0,4 мл, 0,253-ного раствора тритона Х 100 и 0,5 мл 107-ного раствора трихлорук" сусной кислоты. Белки осаждают при 2000 я в течение 10 мин, а 0,8 мл супернатанта переносят в диоксановый сцинцилятор и определяют радиоактивность, Указанные 15 и 240 мин являются оптимальным временем выборки, так как кинетика аккумуляции эритроцитами Са носит линейный характер вплоть до 30 мин инкубации. Поэтому в процессе определения проницаемости мембраны зритроцитов для кальция время.3 142902 где ГСа 3- концентрация кальция вэритроцитах, нМ; К,=115 нИ - константа сродства кальция к 9-аминодиметилкар-5бок си-метокси- (3 окси-аминометилкарбоксифенил)-хинолину;А - радиоактивность 4 Са в24 о ф"эритроцитах через 240 мин 10инкубации, срш 3В - концентрация...

Номер патента: 1428721

Опубликовано: 07.10.1988

Авторы: Артамонова, Буянова, Варшал, Крепак, Литвиненко, Орлов, Попов, Раевская, Роговик, Санина, Стрекалов, Шишкин

МПК: C03C 3/097

Метки: стекло

...относится к стекольной промьппленности, а именно к составам стекол, которые могут быть использованы для производства листового 5стекла преимущественно горизонтальными методами формования 1.Цель изобретения - повышение скорости твердения и химической устойчивости стекла. 10Составы стекол приведены втабл, 1 .Свойства стекол даны в табл. 2.Для синтеза стекол используют .следующие сырьевые материалы: кварцевыйпесок, полевой шпат, доломит, соду,сульфат натрия, уголь, известняк,ьпоташ, апатитовый концентрат,Входящие с сырьевыми материаламипримеси Ре О и БОз практически неизменяют рассматриваемых свойств сте. -кол.оСтекла варятся при 1480-1500 С.Таким образом, предлагаемое стекло обеспечивает интенсификацию работы систем и улучшение...

Номер патента: 1428228

Опубликовано: 07.10.1988

Авторы: Орехов, Орлов, Руденко, Чаленко

МПК: A01B 79/02

Метки: возделывания, культур, пропашных

...На брус рассадопосадочной машины СКН - 6 А перед каждой посадочной секцией устанавливают бороздорез приспособления ППР - 5,4 (ППР - 5,6) с открылками. Он образует борозду прямоугольного профиля шириной 27 см (шириной защитной зоны 15 см). Одновременно с посадкой нарезается борозда глубиной 6 - 7 см, по дну которой перемещается сошник и вместе с катками заделывает рассаду. На седьмой - восьмой день в борозде появляются всходы сорняков, обработку почвы проводят культиватором, оборудованным загортачами приспособления ППР - 5,4 (ППР - 5,6). Это нлоскорежущие лапы (бритвы) с вертикально поставленными пластинами. На каждый рядок устанавливают два загортача: левый и правый. Они срезают слой почвы толциной 3 - 3,5 см и сбрасывают его в...

Номер патента: 1427588

Опубликовано: 30.09.1988

Автор: Орлов

МПК: H04L 17/16

Метки: биимпульсного, приема, сигнала

...принимаемые данные записываются в регистр 16 сдвига. Для того, чтобы бит, в котором возможно нахождение ошибки, был во втором разряде регистра 16 сдвига, сигнал о возможном недостоверном детектировании (формируемый на выходе элемента И 5) задерживается на один такт работы устройства. Смещение импульса дифференцирования больше установленной нормы возможно как в первой полонине битового интервала, так и во второй. Поэтому сигнал на выходе блока 13 за" держки (за счет коммутации ее выходов) имеет длительность 0,5 Т+ьг, где Т - длительность битового периода, Ьт - ближняя граница зоны недостоверногс приема. По этому сигналу происходит анализ дешкфратором 18 записан ных в регистре 16 сдвига данных. Выходы дешифратора 18 скоммутированы...

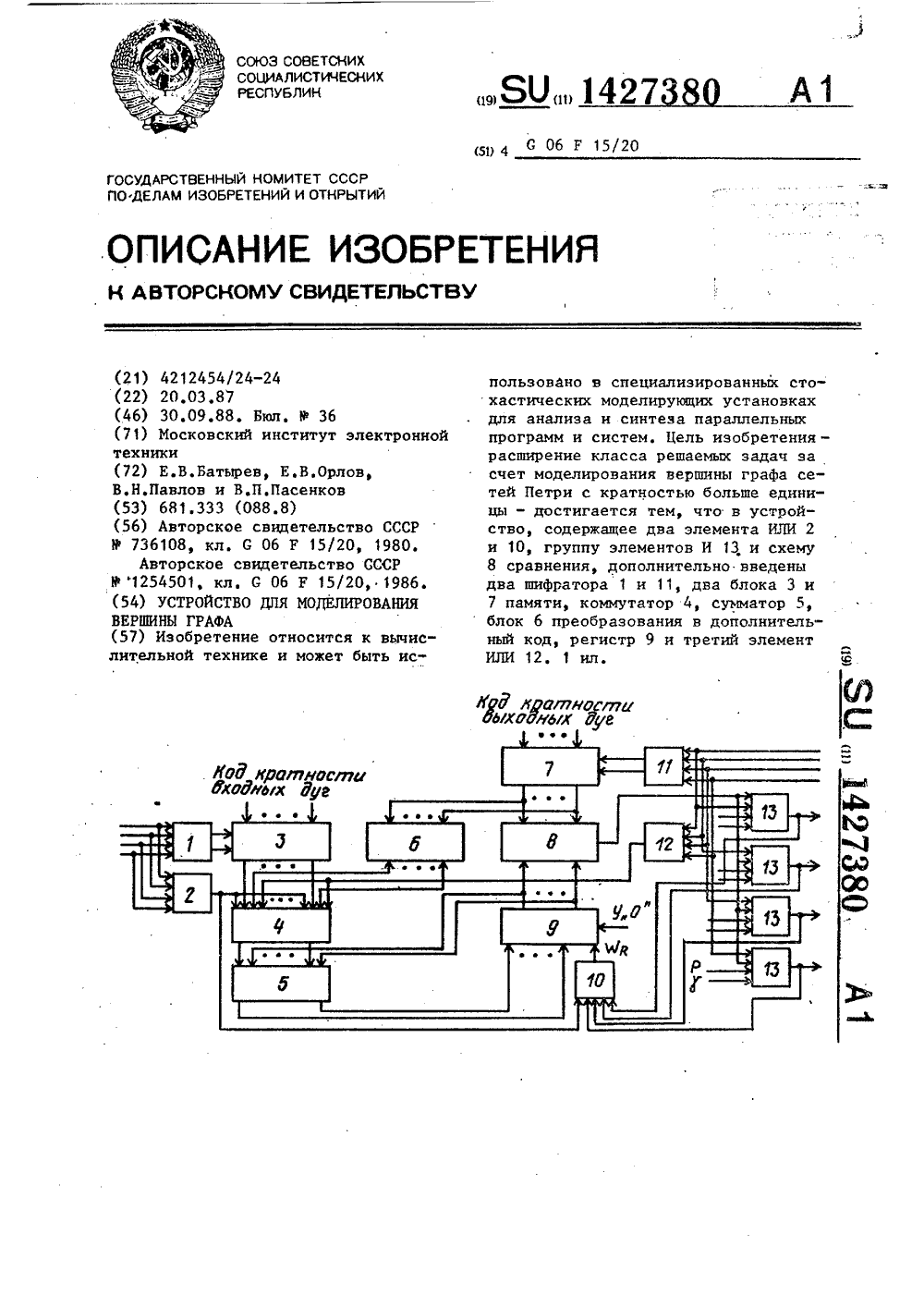

Номер патента: 1427380

Опубликовано: 30.09.1988

Авторы: Батырев, Орлов, Павлов, Пасенков

МПК: G06F 15/173

Метки: вершины, графа, моделирования

...регистра 9 и в момент времени, который определяется задним Фронтом сигнала разрешения, с выхода элемента ИЛИ 10 осуществляется запись нового "веса" вершины графа в регистр 9.Сигналы разрешения переходов вершин графа сети Петри поступают через элемент ИЛИ 12 на четвертую группу входон коммутатора 4 и на входы второго шифратора 11, На выходе второго шифратора 11 Формируется двоичный код адреса, в соответствии с которым из второго блока 7 памяти выбирается величина кратности выходной дуги, которая поступает на вторую группу входов схемы 8 сравнения. Когда "вес" вершины с регистра 9 равен или больше кратности выходной дуги возникает сигнал, который поступает йа первые входы элементов И 13 группы, Выходной сигнал на одном из элементов И...

Номер патента: 1425219

Опубликовано: 23.09.1988

Авторы: Махрова, Орлов, Паранюк, Поветкин, Шкуренко, Шмидт

МПК: C21D 1/09

Метки: лазерного, упрочнения

...после приработки1 цеталей в составе рабочего узла.При работе узла, собранного из новых или восстановленных деталей, просходит интенсивньп износ рабочихповерхностей деталей причем не равнодочерна, а локально, в местах наиболь 1 пего отклонения от заданных технолоических характеристик узг:а, т.е.риработка,В случае традиционного способарочнения происходит интенсивный лоальный износ закаленных рабочих позерхностей, после чего интенсивностьИзноса уменьшается, на остается высокой в местах локального износа изэа снижения твердости за. счет утанения закаленного слоя на стадии приработки,Если лазерную закалку осуществлятьпосле приработки взаимодействующихдеталей узла, та твердость и тогшдназакаленного слоя рабочих поверхнас"тей одинаковы, чта...

Номер патента: 1425208

Опубликовано: 23.09.1988

Авторы: Дышлевич, Ленский, Малый, Орлов, Рыбцов, Сторожик, Танчик, Хлопенюк, Шинкаренко

МПК: C21B 7/20

Метки: доменной, загрузочного, печи, распределитель, устройства, шихты

...1, те. 1 = 40-160 мм:Размеры разгрузочного отверстия носка 2 воронки 1, образованногон фронтальным вырезом в лобовон поверхности сгенки и склизом 3, вь 15 иряются иэ следующих условий: минимальные - отсутствие кострения рядовой пихты кокса), что должно обеспечить его размеры 5 д = 400 мм; максимальные - скорость истечения шихты из воронки обусловлена минимальной окружной неравномерностью распределения шихты и производительностью механизмов системы загрузки.При воронке 0 = 800 мм и зазоре между воронкой и склиэом 400 мм шихта растекается по поверхности скли-.о эа на центральном угле= цО(Фиг,4), При этом ширина В (в направлении радиуса колошкина) сходящего со склиза потока шихты велика,для печи 2000 м колеблется в пределах 0,5-1,5 м в...

Номер патента: 1425848

Опубликовано: 23.09.1988

Авторы: Орлов, Чванов, Шостак

МПК: H03M 9/00

Метки: кода, параллельного, последовательный

...и одновременно подается на информационныевходы приоритетного шифратора 2. Разряды преобразуемого кода и разрядырегистра 1 сдвига совмещаются попервому (младшему) разряду, при этомпервый разряд преобразуемого кодаподается на информационный вход приоритетного шифратора 2, имеющего наименьший приоритет, а старший разряд -на информационный вход, имеющий выс-,ший приоритет. На выходе приоритет",ного шифратора 2 появляется двоичныйкод, числовое значение которого равноформату преобразуемого када. Указанный код записывается в счетчик 3, навыходе заема которого появляется сигнал, запускающий генератор 4 импуль-.сов и сигнализирующий во внешние це:пи о начале Формата преобразователя.Импульсы в выхода генератора 4 импульсов поступают на тактовый...

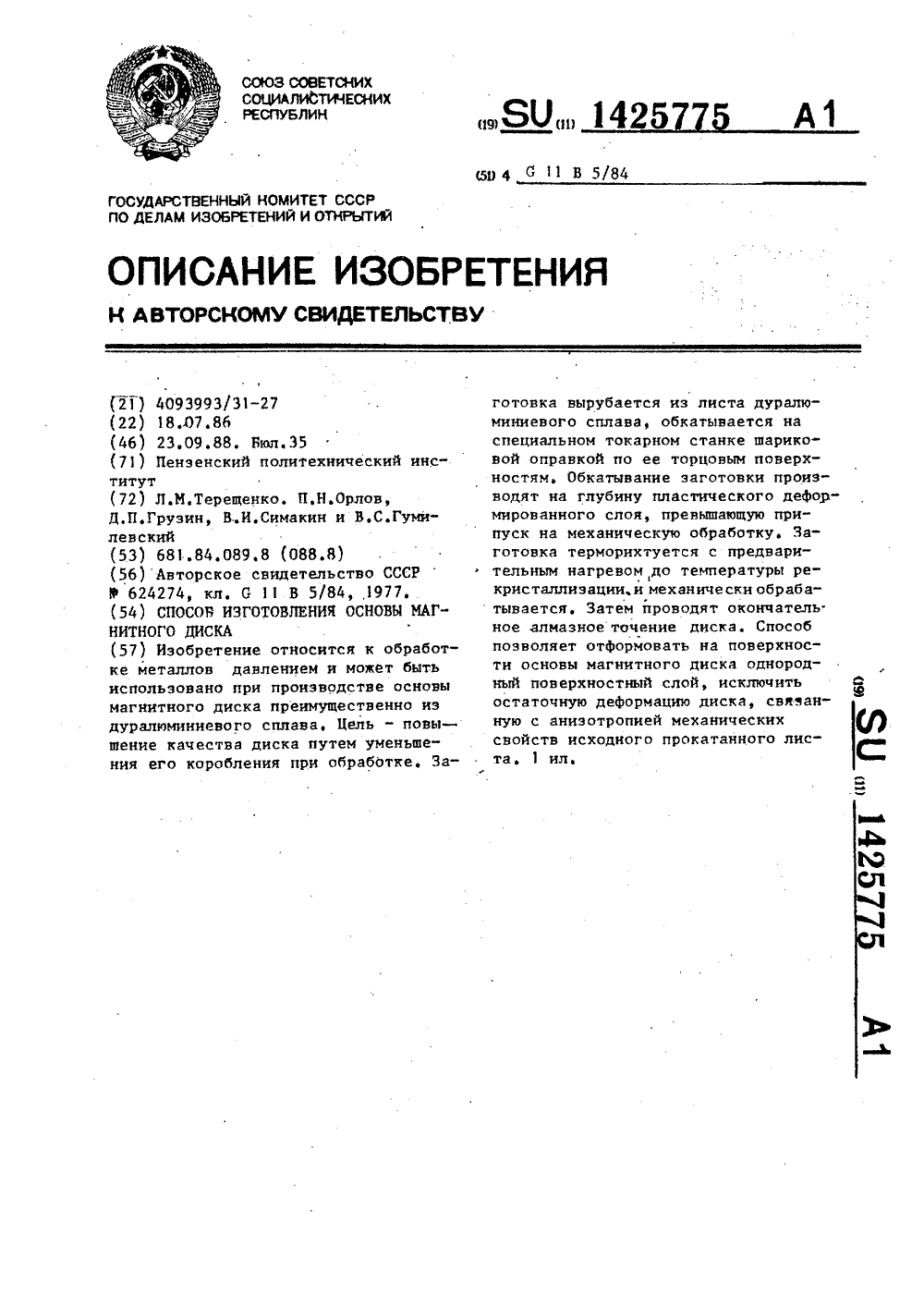

Номер патента: 1425775

Опубликовано: 23.09.1988

Авторы: Грузин, Гумилевский, Орлов, Симакин, Терещенко

МПК: G11B 5/84

Метки: диска, магнитного, основы

...обкатывание производит на глубину пластического деформированного слоя, преньппающую припуск на механическую обработку, Так при припуске на механическую обработку, равном 0,2 мм насторону, шарик вдавливается на глуби"ну 0,07 мм. При таком режиме обкаты:вания глубина пластически деформированного слоя составляет 0,3 - 0,4 мм,что превьппает величину припуска на 40предварительную и окончательную механическую обработку торцов диска.Скорость вращения шариков определяют экспериментальным пу%м, такпри диаметре шарика Й = 5 мм, скорость его вращения составляет Ч= 800 Об/мин.Подачу шарика к заготовке назначают из учета получения необходимойшероховатости обработки диска и изусловий получения максимальной одно"родности поверхностного слоя диска .в...

Номер патента: 1425699

Опубликовано: 23.09.1988

Авторы: Орлов, Тунев, Устинов

МПК: G06F 13/24

Метки: периферийных, сопряжения, устройств, эвм

...в магистрали 9, принимает данныеиз магистрали 9, поступающие из общей шины 10 ЭВМ через первую группувходов-выходов блока 7, второй регистр 13 обмена блока 7, вторую груп,пу входов-выходов блока 7 и второйблок 2 приемопередатчиков,вырабатывает сигнал "СЙП", поступающий в общуюшину ЭВМ 10 так же, как и нри вводе,Сигнал "СИП" информирует ЭВМ об окон 5чании обмена,В режиме прерывания программы устройство для сопряжения периферийныхустройств с ЭВМ работает следующимобразом. 10Сигнал требования прерывания "Т 11 Р"от периферийных устройств 8 по ма-.страли 9 с пятого выхода второго блока 2 приемопередатчиков по линии "ТПР"поступает на вход блока 5 прерываниятретий вход первого олока 1 приемотередатчиков и из него в общую шину10 ЭВМ. Далее по...

Номер патента: 1423766

Опубликовано: 15.09.1988

Авторы: Головин, Митюшин, Орлов, Поляков, Синатов

МПК: F02G 5/04

Метки: внутреннего, двигателя, комплексной, сгорания, тепла, утилизации

...двигателя, утилизационный незамкнутый контур, подключенный к водяным полостям теплообменников, снабженный на начальном участке циркуляционным насосом и сообщенный своим выходным участком с потребителем тепла, и двухсекционный водогазовый теплообменный аппарат, включенный водяными полостями каждой секции в утилизационный кон. тур и подключенный впускными и выпуск. ными патрубками каждой газовой полости к газовыпускной магистрали двигателя, причем первая и вторая секции установлены в газовыпускной магистрали последовательно, отличающееся тем, что, с целью повышения эффективности, первая секция водогазового теплообменного аппарата выполнена с трубопроводом перепуска газов и с органом его перекрытия и включена в выходной участок...

Номер патента: 1423728

Опубликовано: 15.09.1988

Авторы: Аветисов, Колесников, Мхитаров, Орлов, Ульянов

МПК: E21B 21/08, E21B 44/00

Метки: автоматическая, бурового, раствора, свойств

...преобразователь (АЦП) 23, блоки 24 и25 логического управления, первый ключ 26 и магнитцьпг пускатель 27 (привода насоса 11), второй к.тюч 28 имагнитный пускдтелг 29 ( дискретнойзадвижки 9 ), третий ключ 30 и магнитный пускатель 31 ( дискретной задвижки 20 ), четвертый и пятый ключи32 и 33, двд регулятора 34 и 35 (соответственно для регулирования эаддвижек 17 и 18) первый сервомотор36 и элемент 37 сравнения, второйаналого-цифровой преобразователь(АЦЛ) 38 и сервомотор 39, второй элемент 40 сравнения, тиристорный привод 41 (дозаторд 5), второй компаратор42, третий блок 43 логического управНа первом компараторе 22 непрерывно сравниваются сигналы от задатчика21 плотности и датчика 8 плотности(через его АЦП 23). голько при отрицательном...

Номер патента: 1423707

Опубликовано: 15.09.1988

Авторы: Михайлов, Орлов, Скоморохов

МПК: E04C 3/10

Метки: конструкция, предварительно-напряженная, пролетная, шпренгельная

...перераспределяютсячоченты.11 рик,ддындют силу Р (фиг. 3) в месте расположения шзрнира, при этом создается црлнарительцонапряжение растяжения 50 н затяжке 3 (фиг. 1) или в вантах 11 (фиг.3,4). ц пространство ч)ежду шпренгелями 4 (фиг. 1,) ус)дндвливдются стержни 5. Для обене 1 ниц плотности соединения, отсутствия зазоров чеж;1 у стержнем 5 и шпренгелями 4 в талии создания предварительного напряжция могут использоваться лобрцсе пластины, стержни 5 соединяются со 111 прсцгелем 4 нд флаццах и для обеспсчения ограниченно податливого крепления между гайкой болта и фланцем может быть оставлен контролируемый конструктивный зазор, обеспечивающий по желанию проектировщика момент включения и выключения стержня 5 в работу, а, следовательно, и...

Номер патента: 1423654

Опубликовано: 15.09.1988

Авторы: Бакланова, Леднева, Лосева, Мельников, Орлов

МПК: D06M 3/02

Метки: карбонизации, текстильного, шерстяного

...засоренностей в течениео5 мин при 125 С, После карбоннзации текстильные материалы промьвают в проточной холодной воде в течениео 5 мин, в теплой воде при 35-37 С в течение 5 мин, а затем в холодной воде в присутствии 5 г/л лигносульфонатов в течение 5 мин, далее отжимают до 507-ного привеса и сушат.П р и м е р 4, Шерстяную чесальную ленту или ткань обрабатьвают в растворе состава, г/л:Серная кислота ЬОЛигносульфонаты 3Неионогенный смачиватель 0,2Вода До 1 л в течение 30 с беэ подогрева, отжимают до привеса 55 мас,7.сушат при 80 С, затем подвергают выжиганию растительных засоренностей в течение 5 мин при 130 С, После карбониэации текстильные материалы промьвают в холодной проточной воде в течение 5 мин и в теплой воде при 35-37 С...

Номер патента: 1423197

Опубликовано: 15.09.1988

Авторы: Бондин, Корякин, Кузнецов, Маслов, Мирошников, Орлов, Паршин, Смирнов

МПК: B21B 1/08

Метки: рельсов

...раската, или между отдельными полосами прокатываемой партии превышают 1 и, В этих слу чаях на внутренних поверхностяхголовки или подошвы рельса со стороны шейки профиля возникают закаты и трешины, что неизбежно приводит к браку в некоторых местах по длине раската или на отдельных полосах в партии, Применение регулирования соотношения скоростей вертикальных и горизонтальных валков в указанных пределах повышает эффективность устранения изгиба полосы на входе в очаг деформации, При обжатии головки и подошвы рельса холостыми вертикальными валками зоны опережения и отставания металла на внешних поверхностях контакта Фланцев распределяются таким образом, что изгибаюшие моменты от напряжений трения, действуюших на полосу в зонах опережения ч...

Номер патента: 1422195

Опубликовано: 07.09.1988

Авторы: Богданов, Орлов, Фаюстов

МПК: G01R 31/28

Метки: испытания, помехоустойчивость, приборов, радиоэлектронных

...частота1изменения амплитуды, значеВ начале формирования помеховогосигнала ЭВМ 16 записывает в регистр28 времени код Н длительности цикла испытаний, затем в регистр 29 частоты - код Б частоты изменения сигинала. Эти коды с выходов регистров28 и 29 поступают на второй и третийвходы блока 19 счетчиков. В последнем (фиг, 6) программируемый счетчик 41 определяет длительность Та программируемый счетчик 42 - часто"туизменения сигнала. Для этогосинхроимпульсы с выхода генератора39 через схему И 43 поступают на счетный вход счетчика 41, а импульсы генератора 40 - через схему И 44 на счетный вход счетчика 42. Коэффициентыпересчета счетчиков 41 и 42 определяются кодами 11 и И , поступающимитна их управляющие входы, 1422195 10В результате сигнал...

Номер патента: 1420581

Опубликовано: 30.08.1988

Авторы: Коноба, Орлов, Цемехман

МПК: G02B 15/02, G02B 15/10

Метки: расстояния, телеконвертер, увеличения, фокусного, фотообъективов

...мениск 4, Выполнение первого компонента расклеенным позволяет увеличить оптическую силу положительной линзы. Вследствие того, что положительная линза имеет отрицательную аберрацию кривизн ":оля, с ее помощью компенсируетсн .: и ррпция кривизны поля всей сисгеиы. Прч выполнении первого компонента расклееаь;, появляется дополнительный коррекцпоннцй параметр, что позволяет скорректировать остальные аберрации. Выполнение первой и третьей линз из материала с повышенным показателем преломления позволяет снизить положительную кривизну поля всей системы. Выполненис первой линзы отрицательной выпукло-вогнутой позволяет вносить в систему минимально возможную сферическую аберрацию. Выполнение второй линзы двояко-выпуклой вносит в систему...

Номер патента: 1420461

Опубликовано: 30.08.1988

Авторы: Бессараб, Кравцов, Орлов

МПК: G01N 3/56

Метки: выносливость, зубчатых, изгибную, испытания, контактную, передач, прочность, трения, узел

...направленные в одну сторону. Пазы 3 ролика 1выполнены винтовыми. На цилиндрическойвнешней поверхности ролика 1 с противоположной стороны зубьев 4 - 7 выполненывинтовые канавки 8.На цилиндрической поверхности второго 20ролика 2 выполнены винтовые выступы 912 с противоположным канавкам 8. направлением (фиг, 2). При этом выступы 9 - 12контактируют с канавками 8, т. е. с зубьями4 - 7. Размеры выступов 9 - 2 и канавок 825одинаковые, но высота первых больше глубины вторых.Длину и количество линий контактавыступов 9 - 12 и канавок 8 на зубьях 4 - 7выбирают равными длине контактных линийи числу пар зубьев моделируемой косозу- З 0бой или шевронной передачи. Различныесечения роликов 1 и 2 воспроизводят со ответствуюц 1 ие фазы зацепления...

Номер патента: 1420417

Опубликовано: 30.08.1988

Авторы: Денщиков, Орлов, Романов

МПК: G01M 1/12

Метки: лопаток, моментов, статических, турбомашин

...младшими декадами цифрового индикатора 25.Если знацение измеряемого момента превышает рабоций диапазон точного уравновешивания, то на вЫходе аналого-цифрового преобразователя 22 появляется сигнал14204 20 25 30 форму.га изобретения 3перегрузки П, при этом циклицеский счетчик 32 переводится в оцередное, большее на единицу состояние, т.е. из нулевого исходного положения переходит в состояние, при котором в старшие разряды записывается 1, при этом по сигналу с циклического счетчика 32 схема 30 управления ключами подключает в блоке 27 диапазон- ного уравновешивания к прецизионному стабилизатору 31 тока первую секцию секционного соленоида 26, который создает уравновешивающий момент первого диапазона уравновешивания. Пои этом...

Номер патента: 1420334

Опубликовано: 30.08.1988

Авторы: Гарин, Ельчинов, Косяк, Кротов, Орлов, Раков, Смородин

МПК: F28F 1/40, F28F 13/12

Метки: теплообменная, труба

...1. Смежные вставки 4 установ лены с угловым смещением на угол, равный углу между ребрами 2. Вставки дистанционированы между собой посредством отогнутых лепестков 6. Отверстие 1 в каждом лепестке 6 размещено на площади, не меньшей его по - ловины. Форма отверстия 7 может быть выполнена соответствующей форме лепес".ка 6.Теплообменная труба работает следующим образом, 35Холодная вязкая жидкость, поступая в трубу 1, попадает в каналы, образованные ребрами 2 и отогнутыми лепестками 6 первой вставки 4, При этом тепло к жидкости от окружающей трубу среды передается через суммарную поверхность трубы, ребер 2 и вставок 4 (в случае, если они припаяны к ребрам), Двигаясь по данному каналу в осевом направлении, жидкостьнаталкивается на неотогнутые...

Номер патента: 1420319

Опубликовано: 30.08.1988

Авторы: Гулин, Львов, Орлов, Поляков, Синатов

МПК: F25B 29/00

Метки: теплоэнергетическая

...абсорбционный тепловой насос 1,имеющий топку генератора 2 тепла,снабженную топливной форсункой 3, 15конденсатор 4, абсорбер 5, испаритель 6, теплообменник 7, экономайзер 8, циркуляционньп насос 9 промежуточного контура охлаждения, циркуляционный насос 10 внешнего контура, 20насос 11 высокотемпературного теплоносителя, двигатель 12 внутреннегосгорания с генератором 13 электроэнергии . Трубопроводы подвода воздуха 14и отвода выхлопных газов 15, 25Установка работает следующим образом.Двигатель 12 внутреннего сгорания приводит во вращение электрогенератор 13, выхлопные газы двигателя по 30 трубопроводу 15 поступают в топку генератора 2 тепла абсорбционного теплового насоса 1, где в остаточном кислороде сгорает топливо, подаваемое...

Номер патента: 1420317

Опубликовано: 30.08.1988

Авторы: Глухов, Лубенец, Мурашкин, Никитин, Орлов, Поликарпов, Толмачев

МПК: F25B 9/02

Метки: влажного, воздуха, охлаждения

...показана установка,работакщая по предлагаемому способу,Вихревщ, руба 1 с патрубком 2 подачи сжатого воздуха и диффузором 3соединена через патрубок 4 холодногопотока с циклоном 5, Периферийный выход 6 циклона 5 открыт в атмосферу,а осевой выход 7 циклона 5 соединентрубкой 8 с пассивным соплом 9 эжектора 10 Оросительная камера 11 соединена с вихревой трубой 1 через активное сопло 12 эжектора 10 и с источником 13 сжатого воздуха через вентиль14, Форсунки 15 расположены в оросительной камере 11 и соединены черезвентиль 16 с источником 17 воды,Установка работает следующим обра" 25зом.Сжатый воздух из источника 13 поступает через входной патрубок 2 ввихревую трубу 1, где происходит разделение воздуха на периферийный нагретый поток и...

Номер патента: 1420302

Опубликовано: 30.08.1988

Автор: Орлов

МПК: F16L 59/14

Метки: жидкого, изолирующего, нанесения, наружную, поверхность, покрытия, труб

...Лержит не ченее грех валиков Кон 1 ь Нс)сеелних вынолнены с закруглениями 7, нри зтС)Л ЛЛИНа ЦИЛИН,1 РИЧЕСКОй Чаетн ВаЛИКОВ и рссстоянилежду Нилин;1 рическичи учасгкали счежных валиков равны трсти величины нсречсщения каретки за оборот тру бы.;астрств работ ае г следующим образол.13 сгнк 3 5 вволятся в контакт с наружной нсе 1 чхн)ськ трлты 1, которая нриволится 13 ВР 3 НСсЦИС, а и 3 РС КС 3 НС 3 ЧИцаСТ НЕРЕлС- Иение вдоль грль. 1)33 Ики 5 за счег кон Ка с труи нс Ицан) Г врс И 111 тьс 51 нс с)си х 6, и ценная нерелача цачинает вращение.11 ри зточ валики нижней ветви ценной нерелачи окунаются н частику в емкости ), а валики верхней встви ценной передачи на носят мастику на поверхность трубы.Фор,м у 1 а иаоб ре тени я1. ) стройство лля...

Номер патента: 1420026

Опубликовано: 30.08.1988

Авторы: Брусов, Вересин, Гладуш, Дышлевич, Орлов, Рыбцов, Танчик

МПК: C21B 7/20

Метки: доменной, загрузочного, печи, распределитель, устройства, шихты

...шихты 7, постояннонаходящийся на поверхности распределительного элемента 3, удерживается ребром"стабилизатором 6 и послессыпания всей порции. Слой 8 возникает в процессе ссыпания шахтовогоматериала по распределительному элементу 3 в результате воздействия напоток шихтыребра-стабилизатора 6,расположенного поперек потока и слоя7. Верхняя граница слоя Ь изменяется1 Неравномерность распределениясоставляет 14%. в процессе загрузки в зависимости от расхода материала из воронки 1 вследствие изменения давления на этот слой от движущегося по нему потока шихты 9 - третьего слоя, Слой 8, удерживаемый ребром 6, движется значительно медленнее основного потока 9, а его нижняя граница практически неподвижна.При равномерном расходе шихтового...

Номер патента: 1418697

Опубликовано: 23.08.1988

Авторы: Бурмистрова, Гаршин, Орлов

МПК: G06F 7/02

Метки: двоичных, сравнения, чисел

...кода нуля, на выходах элементов РАВНОЗНАЧНОСТЬ 4, узлов 2 -2сравнения - уровень кода единицы, который, поступая на вход соответствующего элемента ИЛИ-НЕ, вызывает на его входе уровень кода нуля. Цепочка из элемен" тов ИЛИ б переносит уровень кода нуля на первый вход элемента ИЛИ-НЕ 9 с последнего узла сравнения, на втором входе которого присутствует нуль, что ведет к появлению единичного сигнала признака "Равно" на выходе 15 устройства.Устройство может работать как уст" ройство приоритета. При этом на входы 10 подается информационный код числа А, а на входах 11 устанавливается уровень кода, противоположный тому уровню кода, который взят за приоритет. Элементы НЕРАВНОЗНАЧНОСТЬ 8 и РАВНОЗНАЧНОСТЬ 4 фиксируют те разряды обрабатываемого...

Номер патента: 1418475

Опубликовано: 23.08.1988

Авторы: Битимбаев, Гердт, Карбачинский, Кашавгалиев, Корн, Коротков, Куликов, Орлов

МПК: E21D 20/00, E21D 21/00

Метки: анкера, распорное, трубчатого, установки

...и извлекают изтрубы 14. 2 с,п. ф-лы, 5 ил. эллиптический поперечный профиль ивставлен меньшим основанием 8 соосно в обойму 1 с воэможностью взаимодействия боковой поверхностью с распорными парами, На выступающем конце.конус 6 имеет замок (не показан) дляприсоединения к установочной штанге10, Шарики 11, установленные последними у большего основания 7 усеченного конуса.,6, имеют наибольший диаметр, а остальные шарики по диаметруне больше их, Суммарная величина диаметров шариков 1 2, установленныхпоследними у меньшего основания 8усеченного конуса 6, в сумме с длиной малой оси 13 эллипса этого основания равна внутреннему диаметруанкерной трубы 14.Технология способа заключается в 1 гВ кровле горной выработки бурят шпур 15 и вводят в него...

Номер патента: 1418050

Опубликовано: 23.08.1988

Авторы: Лебедев, Маннинен, Орлов

МПК: B28B 7/24, B28B 7/38

Метки: вертикального, железобетонных, установках, формования, чистки, щитов

...поворотная штанга 21, соединенная тросами 22, перекинутыми через блоки 23, с противовесами 11, и дополнительный скребок 24, установленный в горизонтальной плоскости и соединенный тросами 25, перекинутыми черезблоки 26, с противовесом 1.С целью обеспечения устойчивости устройство снабжено противовесом 27,С целью автоматического включения ивыключения устройства на очищаемой установке размещен управляемый упор 28.Устройство работает следующим обра.зом.Для чистки установки устройство из места отстоя подают передаточной тележкойк раскрытой установке вертикального формования, из которой предварительно убрана форма, Толкателем передаточной тележки устройство за упоры 3 проталкивают вустановку формования, при этом поворотнаяштанга 21,...

Номер патента: 1418049

Опубликовано: 23.08.1988

Авторы: Богданов, Лебедев, Маннинен, Орлов

МПК: B28B 7/24

Метки: железобетонных, кассетно-конвейерной, линии, пост, распалубки

...12 с захватами 13, установленными на оси 14, под каждой тягой 12 установлен опорный ролик 15, а тяга 12 в месте соединения с захватом 13 снабжена противовесом 16, вал 10 имеет привод - силовой цилиндр 17, верхний вал 18 оснащен подвижными каретками 19 с кронштейном 20, на котором закреплен трос 21 с крюком 22, валы соединены между собой через рычаги 23 с тягой 24.Пост распалубки работает следующим образом.Форма 2 с изделиями 25, прошедшими термообработку, подается по рельсовым направляющим 3 на пост распалубки между стойками . Рабочий стропит изделие 25 за петли 26 к крану (не показан), за эти же петли цепляет крюки 22. Включает силовой цилиндр 17, который, поворачивая вал 10 через рычаги 11 и тяги 12, действует на захваты 13. Захват...

Номер патента: 1417893

Опубликовано: 23.08.1988

Авторы: Ковалев, Орлов, Орлова

МПК: A63B 35/00

Метки: воде, передвижения

...8. Камеры 2 установлены на поясе 1 шарнирно, направляющие 8 размещены на внутреннихстенках 7 камер 2, а каждый рычаг 6 связан с концевым участком наружной стенки 4 и с направляющей 8через размещенный в ней ползун 9,при этом каждая камера выполнена собращением общего ребра 10 смежныхбоковых ее стенок 11 во внутрь камеры 2. Рычаг 6, включающий ползун 9и тягу 12, связан с педалью 5 черезшарнир 13 и наружной стенкой 4 черезшарнир 14. Наружная и внутренняястенки каждой камеры в верхней части связаны между собой с помощьюшарнира 15 и закреплены на поясе 1через шарнир 16,Устройство для передвижения в водеработает следующим образом.При сгибании ног пловцом устройство принимает положение, показанноепрерывистыми линиями на фиг. 1 и 2,При этом...

Номер патента: 1417201

Опубликовано: 15.08.1988

Авторы: Белов, Иванов, Кельмишкейт, Орлов

МПК: H04B 7/08

Метки: пространственной, сигналов, телеграфных, фильтрации

...10 и второго блокаформирования опорного сигнала 11 поступают на уменьшаемые входы первойразностной схемы 8 и второй разностной схемы 9, на вычитаемые входы ко торых подан выходной сигнал сумматора, На выходах первой и второй разностных схем формируются первый и второй сигналы ошибки соответственно,которые поступают в первый и второй 20 блоки вычисления весовых коэффициентов для вычисления поправок весовыхкоэффициентов ДЧ. (1) и ДУ, (1), 25 Для .этого в блоках 2 и 4 вычисляются функции взаимной корреляциивходного сигнала блока и соответствующего сигнала ошибки на интерваледлительности одной телеграфной по, сылки (например, с использованиемсмесителей и интегратора). Затемвычисляют коэффициент правдоподобиякаждого из И-опорных сигналов...
