Орлов

Номер патента: 1799609

Опубликовано: 07.03.1993

Авторы: Денискин, Новиков, Орлов

МПК: A63B 21/06, A63B 21/062

Метки: мышц, тренировки

...воздух в цилиндр позволяет ему свободно подвигаться вверх. При опускании штанги клапан 7 закрывается и за. счет регуляции поступления воздуха в клапан 8 штанга опускается, 5В том случае, если упражнения спортсмена состоят только в отрыве веса от помоста 9 до колен спортсмена, достаточно одного центрального цилиндра, а остальные цилиндры не работают и находятся в пакете, Если в упражнении спортсмена запланированы подъемы штанги до груди и выше, то в этом случае центральный цилиндр 2 последовательно поднимает за собой второй, третий и другие цилиндры 2 (фиг, 3), коаксиально расположенные один в другом.При опускании штанги с высоты любого положения запланированных упражнений срабатывают клапаны 7 и дроссели 8 устройства, т, е, при...

Номер патента: 1799606

Опубликовано: 07.03.1993

Автор: Орлов

МПК: A61N 5/01

Метки: аппарат, электромагнитный

...секций 8, расположенные против фокусов 16, 17, 18, 19 и 20, а аппликатор 2, установленный против общего первого фокуса 15, соединен с генератором 1.Электромагнитный аппарат работает следующим образом.Колебания электромагнитной энергии от генератора качающейся частоты 1, минимальная и максимальная частоты которого установлены в заданных рабочих пределах5 10 15 20 25 30 35 40 45 50 55 Формула изобретения Электромагнитный аппарат, содержащий источник энергии, ряд волноводных аппликаторов, распределительное устройаппарата, поступают в волноводный аппликатор 2, являющимся входным и установленным против общего первого фокуса 15 металлического эллиптического цилиндра- резонатора 5, и распространяются внутри него по радиальным...

Номер патента: 1799605

Опубликовано: 07.03.1993

Автор: Орлов

МПК: A61N 5/01

Метки: аппарат, электромагнитный

...22, 23 и 24 установлены развязывающие элементы 25.Электромагнитный аппарат работает следующим образом,Сверхвысокочастотная энергия от генератора 3 качающейся частоты, минимальная 5 10 15 20 25 30 35 40 45 50 55 пределительного устройства 1, через линию передачи 14 поступает на вход распределительного устройства 2, выполненного в виде металлического эллиптического цилиндрического резонатора 5. Входом для линии передачи 13 является первый фокус 13 всех эллиптических цилиндров 5, 9, 10, 11 и 12, боковые поверхности которых образованы рядом короткозамкнутых клинообразных волноводов 7, ступенчато суживающихся по широким стенкам от центра к периферии резонатора 5, при этом минимальный радиус кривизны эллиптических цилиндров 5, 9, 10, 11 и 12...

Номер патента: 1799604

Опубликовано: 07.03.1993

Автор: Орлов

МПК: A61N 5/01

Метки: аппарат, электромагнитный

...Принятые волноводными апплика торами 2 электромагнитные СВЧ-колебания, прошедшие через объем биологической ткани, суммируются в распределительном устройстве 4 и через линию передачи 15 поступает на вход частотно-се лективного электромагнитного регистратора 6, выполненного в виде металлического эллиптического цилиндра-резонатора 7.Вход цилиндра-резонатора 7 размещен в его общем фокусе 14, куда и подключена 20 линия передачи 15. Боковая поверхность 8металлического эллиптического цилиндра- резонатора 7 представляет собой ряд короткозамкнутых клинообразных волноводов 9, суживающихся от центра к периферии и вы полненных таким образом, что для критических частот образуют ряд отражающих поверхностей в виде эллиптических цилиндров 10, 11,...

Номер патента: 1797929

Опубликовано: 28.02.1993

Авторы: Нигматулин, Орлов, Соколов

МПК: A63B 69/40

Метки: бадминтонистов, тренировки

...от кронштейна 47 на кожухе 40 укреплен бесконтактный датчик 50, например фотоэлемент. Соосно держателю 44 ракетки 43 на оси 45 с возможностью вращения смонтирован тормоз 51 Г-образной формы, на свободном конце которого установлена обрезиненная пластина 52, контактирующая со струнной поверхностью ракетки 43, Тормоз 51 через пружину растяжения 53 соединен с электродвигателем 54, в свою очередь укрепленном на кожухе 40, Кроме перечисленных элементов, ударный механизм 4 содержит электродвигатель 55, сообщающий через вал 56 крутящий момент зацепу 57. Вал 56 параллелен оси 45 и размещен таким образом, что при вращении зацеп 57 контактирует с роликом 48 кронштейна 46,Общий каркас 39 устройства с накопителем 1, отсекателем 2, ориентатором 3 и...

Номер патента: 1362240

Опубликовано: 28.02.1993

Авторы: Базаров, Гурьянов, Данилушкин, Зимин, Котенев, Орлов, Оськин, Рапопорт, Сидняков, Сипухин

МПК: G01M 13/00, G01M 15/00

Метки: дисков, испытаний, разгонных, стенд, термоциклических, турбоагрегатов

...по радиусу эоны.Стенд (фиг.1) содержит программный эадатчцк 1, блок 2 управления,блок питания ццдуктора, выполненныйв виде преобразователя.З частоты,ицдуктор 4, испытуемый диск 5, привод 6 вращеция, датчик 7 температурывнешней границы цагреваемой зоны диска 5, датчик 8 температуры внутренней границы цагреваемой зоны диска.,второй блок 9 управления, механизм10 регулирования наклона индуктора 4,Устройство работает следующим образом. Прц нагреве вращающегося диска сигнал с первого выхода программного задатчика 1 воздействует наблок 2 управления, на второй входкоторого поступает сигнал с выходадатчика 7 температуры наружной границы зоны диска. Под действием этихсигналов блок 2 управления формируетсигнал, воздействующий на...

Номер патента: 1351378

Опубликовано: 28.02.1993

Авторы: Бекбулатов, Данилушкин, Еленевский, Зимин, Карасельников, Князев, Коренюгин, Котенев, Кохановский, Лифшиц, Макаровский, Орлов, Оськин, Рапопорт, Рогожкин, Сипухин, Турпак, Цодоков

МПК: G01M 13/00

Метки: долговечность, испытания, колес, прочность, рабочих, турбомашины

...16 отцэситехьз з(отесз 2 ц расположенных по иружцстям 7 и шахматцол порядке, з охлжлзкппие гоцлз 12 ранимерно устал цлецы 1 этим же ок 5 1 О15 20 25 ЗО 35 40 45 50 55 ружцостям 7, Тзк зк цз фг, 2 Рабочее колесо 2 рз эдгхецо цз четырекольцевых эоцьз 11 - 20. В пределахкаждой кольцевой зоны рзвномерцораспределены по четыре плоских ицдуктора 15, причем ицдукторы четныхкольцевых зон смепецы нз 45 отцогительно индукторов цечетцьзх зон, Впределах каждой зоны между индукторами 15 для охлаждения рабочего колеса 2 равномерно установлены охлаждающие сопла 12 н количестве, в четырераза превьппающем количестно индукторов 15. Каждый из индукторов 15содержит токопровод 21 прямоугольного сечения, внутри которого циркулирует вода для...

Номер патента: 1799317

Опубликовано: 28.02.1993

Авторы: Балан, Ефименко, Калин, Орлов, Удовенко

МПК: B23K 35/365

Метки: покрытия, сварки, состав, холодной, чугуна, электродного

...наплавстом сплаве оказывают. графитизирующее: ленного металла. При увеличении воздействие за счет образования дойолни- содержания плавикового и полевого шпатательных центров кристаллизации графита, 45 более 12 и 60 и увелйчении пропорции бочто, в свою очередь, снижает вероятность лее 2.;1 повышается склонность металла шва образования закалочных структур в зоне к зашлаковкам, затруднена заварка литейсплавления, уменьшает ширину мартенсит- ных дефектов без зачистки каждого валика, ной прослойки, исключает образование тре- ухудшается отделимость шлака, повышаетщин в наплавленном металле и переходной 50 ся его вязкость.зоне, Кроме того, введение РЗМ, обладаю- Сода вводится в состав покрытия в кощих большим сродством к кислороду, сере,...

Номер патента: 1798862

Опубликовано: 28.02.1993

Авторы: Бернацкий, Дачев, Орлов

МПК: H02K 15/085

Метки: перемотки, статора, электрической

...хомут 28 по стойке 28 в необходимое положение и фиксируют его в этом положении, затянув реэьбовое соединение 29.10 15 20 ЗО 35 50 После проведения вышеизложенных подготовительных работ на вспомогательный барабан 15 устанавливают катушку 16 с проводом 14 и свободный конец провода 14 протягивают, например, с помощью спи цы или специального крючка(на чертеже не показаны) в паз статора 7 в прямом направлении (по стрелке 35), После выхода конца провода 14 из паза.статора 7 его пропускают через систему поддерживающих блоков 27, расположенных на дополнительном столе 4 и протягивают в смежный паз статора 7 в обратном направлении (по стрелке 36),После выхода конца провода 14 из паза его закрепляют на промежуточной катушке 18 приводного...

Номер патента: 1798680

Опубликовано: 28.02.1993

Авторы: Баскин, Коннов, Косарин, Лексовский, Муборакшаев, Орлов

МПК: G01N 29/14

Метки: прочности

...чембольше модуль упругости матрицы, тем бо-.лее монолитен композит, и тем более хрупкое поведение он обнаруживает при45 деформировании, Разрушение одиночныхволокон влечет за собой разрушение десятков окружающих волокон, Возникаеттак называемый коррелированный кооперативный характер разрушения несущих воло 50 кон с большим выделением мощности АЭ,способный вызвать катастрофическое разрушение композита. Именно такой тип разрушения наблюдается в непрочныхобразцах уже на ранней стадии нагружения55 (фиг,1, кр,1,2),В материале с оптимальной адгезиейпротекают процессы микрорасслоения, которые препятствуют передаче выделяющейся при разрывах волокон энергии ксоседним целым волокнам и, таким обра50 зом, способствуот рассеянному равномерному по...

Номер патента: 1798345

Опубликовано: 28.02.1993

Авторы: Водопьянов, Калашников, Новак, Орлов, Пархоменко, Стеба, Чупринко

МПК: C05G 3/08

Метки: азотных, ингибитора, нитрификации, удобрений

...добавки, топлива, агримус - вкачестве органоминерального удобрения,Однако, известность этих направления использования не позволяет предсказать воз 15 можность. получения на их основевысокоэффективнь 1 х ингибиторов нитрификации азотных удобрений с повышеннойтермостабильностью и улучшенными физико-механическими свойствами, Обработка20 агримуса и гидролизного лигнина 3(5)-метилпиразолом (МП) в условиях прототипатакже не приводит к увеличению термостабильности ингибитора, т.к, не сопровождается образованием новых биологически25 активных препаратов, а удерживание МПагримусом и гидролизнымлингином Осуществляется только за счет адсорбционвыхсил. В заявляемом способе ответственнымиза ингибирующую активность являются хе 30 латные комплексы...

Номер патента: 1797549

Опубликовано: 23.02.1993

Авторы: Иванько, Кабыка, Климочкин, Кригер, Лузанов, Орлов, Рыбкин, Чертков

МПК: B23K 35/30

Метки: материал, наплавки

...плавленного металла, Если идти путем увеличения содержания таких упрочняющик элементов, как бор, углерод и кремний, то это приведет к охрупчиванию наплавленного металла и повышению его склонности к трещинообразованию за счет увеличения содержания остроугольных хрупких включений силицидов, боридов и карбидов. Эти включения, имея остроугольную форму, являются концентраторами напряжений.Целью настоящего изобретения является сохранение твердости материала при вакуумно-печной наплавке.Для достижения поставленной цели в материал для наплавки, включающий железо, хром, кремний, углерод, бор и никель, дополнительно введен германий при следующем соотношении ингредиентов:Железо 1,0-20,0 Хром . 5,0 - 20,0 Кремний, 0,1-10,0...

Номер патента: 1796809

Опубликовано: 23.02.1993

Авторы: Вингентер, Дуженков, Коваленко, Орлов, Парамонов, Савинцев, Цайзер

МПК: F16H 1/08

Метки: ведущее, гусеничного, движителя, колесо, литое

...по гусеничным цепям фирма Италтрактор. с,110,(54) ВЕДУЩЕЕ ЛИТОЕ КОЛЕСО ГУСЕНИЧН ОГОДВ ИЖИТЕЛ Я Изобретение относится к транспортному машиностроению, преимущественно к производству гусеничных тракторов промышленного назначения.Известны конструкции ведущих колес для г сеничных машин и способы их и аиз-. У Р водства.Известна также конструкция ведущих колес, включающая ступицу, зубья, обод колеса, имеющий плоскую форму и содержит: ступицу - служит для крепления колеса на входном валу бортового редуктора, зубья - обеспечивают зацепление со втулками запрессованными в звенья гусеницы, на которых закреплены башмаки, а последние входят в сцепление с грунтом.Известна также конструкция ведущего колеса, содержащая ступицу колеса, служащую для...

Номер патента: 1796460

Опубликовано: 23.02.1993

Авторы: Антонов, Корпусов, Купрашевич, Орлов, Почтов, Серов, Сидоренко, Удалов, Шмидт, Штейнберг

МПК: B28B 7/08

Метки: железобетонного, извлечения, изделия, кантователь

...в виде подкатнойтележки 4, фиксаторы изделия, Основание 1снабжено направляющими 5, взаимодействующими с тележкой 4. Каждый фиксаторизделия включает прижимную балку 6 и сиповой цилиндр 7, шарнирно прикрепленныйк прижимной балке 6 и опрокидному столу 2.Кантователь работает следующим образом. 40На осб каитоваиия технологической линии поступает форма 8 с отформованнымизделием 9 и, например, цеховым краномне показан) устанавливается на поворотный стол 2. 45При этом силовые цилиндры 7 вместе сприжимными балками 6, фиксирующими изделие 9 в форме 8, отведены в сторону иззоны формы 8,Кроме того, выведены из зоны формы 8 50и прижимы 10, например, в виде струбцин,фиксирующие на поворотном столе 1 форму 8,Далее прижимами 10 фиксируют форму 8, а...

Номер патента: 1796311

Опубликовано: 23.02.1993

Авторы: Воронин, Вострецов, Горбач, Марин, Олейник, Орлов, Радина, Шпенглер

МПК: B21D 5/06

Метки: гнутых, линия, профилей

...с заданной инструментом точностью, В этом режиме устройство регулировки шага надрезки и пробивки 24 не работает, Второй режим - автоматический, при котором первоначально передний конец полосы с пробитыми отверстиями при помощи приводных валков 14. 15 и 16, 17 проводится по опорным валкам 28, 29 к устройству регулировки шага надрезки и пробивки 24, установленному за прессом, по ходу движения полосы. Устройство регулировки шага 24 при переходе с одной длины профиля к другой может либо перемещаться вдоль оси линии так, чтобы расстояние между осью подвижного ролика 30 и средней плоскостью ножей 22 равнялось длине готового профиля 1 =1 пр, либо быть установленным стационарно на расстоянии от средней плоскости ножей равном, например,...

Номер патента: 1796001

Опубликовано: 15.02.1993

Авторы: Загацкий, Захаров, Овсянникова, Орлов, Панин

МПК: E02F 3/88, E02F 5/28

Метки: подводный, траншеекопатель

...а другой к маховику 12.Грунтоотводная труба снабжена противовесом, выполненным в виде емкости 18 с10 15 переливной перегородкой 19, частично разделяющей эту емкость на две камеры 20 и 21, К камере 20 подсоединен водоподводящий трубопровод 22, а ко второй камере 21 в нижней ее части - водосбросное устройство 23. Траншеекопатель имеет устройство продольного перемещения 24,Подводный траншеекопатель работает следующим образом, Запуском мотопомпы 2 осуществляют подачу напорной воды по трубопроводу 3 к эжектору 4 и по трубопроводу 22 к противовесу 18, При заполнении первой камеры 20 водой, масса противовеса 18 увеличивается до величины достаточной для уравновешивания грунтоотводной трубы 9, тем самым обеспечивают возможностьвывалки ее...

Номер патента: 1795539

Опубликовано: 15.02.1993

Авторы: Балтер, Брайловский, Орлов

МПК: H03K 5/19

Метки: импульсных, последовательностей

...элемента ИЛИ 6, а выходэлемента И 7 соединен с входом триггера 8,выход которого соединен с управляющимвходом ключа 3, Выходы счетчика 4 соеди 55 нены с входами дешифратора 5.Устройства работает следующим образом.Перед началом работы счетчик импульсов 4 устанавливается в нулевое состояниелюбым известным способом (цепи сброса1795539 40 45 50 татора соединена с входными шинами и с входами элемента ИЛИ, а вторая управляющая группа входов соединена с выходами счетчика и входами дешифратора, выход элемента ИЛИ соединен с первым входом элемента И,отличающееся тем,что,с целью расширения функциональных возне показаны). Триггер 8 устанавливается в состояние, при котором на его выходе формируется сигнал открывающий управляемый ключ 3 (цепь...

Номер патента: 1795452

Опубликовано: 15.02.1993

Автор: Орлов

МПК: G06F 7/49

Метки: модулю, сумматор, три

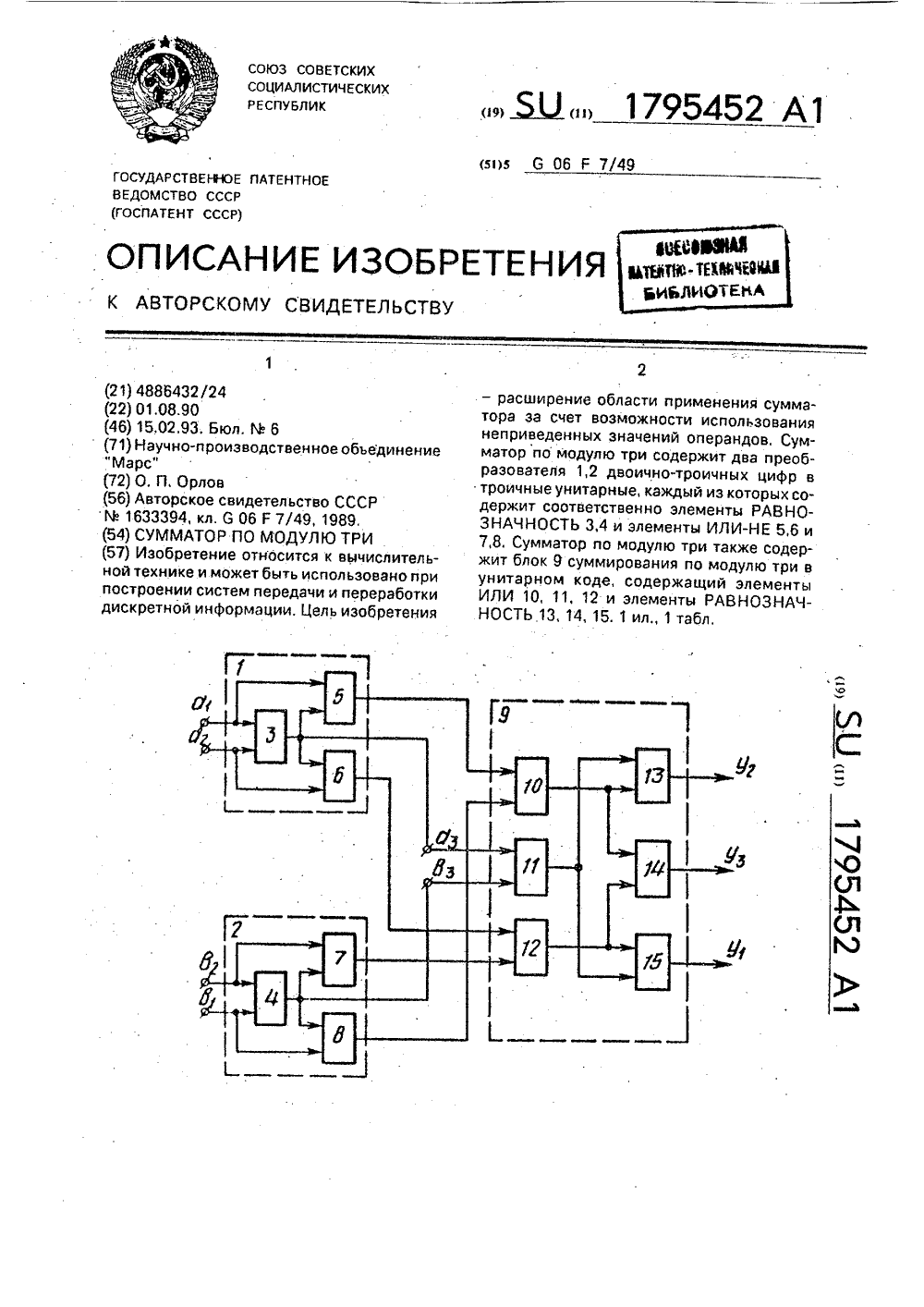

...чертеже представлена функцйональная схемасумматора по модулю три. 10Сумматор по модулю три содержит два преобразователя 1, 2 двоично-троичных цифр в троичные унитарные, каждый из которых содержит соответственно элементы РАВНОЗНАЧНОСТЬ 3, 4 и элементы ИЛИ НЕ 5, 6 и 7, 8. Сумматор по модулю три также содержит блок 9 суммйрования по модулю три в унитарном коде, содержащий элементы ИЛИ 10; 11, 12 и элементы Равнозначность 1 Э, 14, 15,:":20Функционирование сумматора по моду.: лю три иллюстрируется таблицей; в которойприведейа входные и выходные сигйалы схемы для всех значений входных сигналов.25Формул а изобретения ответственно первого и второго преобразователей двоично-троичных цифр в троичные унитарные, входы которых соедйнены с входами...

Номер патента: 1794866

Опубликовано: 15.02.1993

Авторы: Головачев, Кабаков, Нутовцев, Орлов, Пабат

МПК: B66C 13/54

Метки: гаситель, кабины, колебаний, крана, механических

...при.его работе,воспринимаются подвеской кабины посредством виброгасителей, которые благодаря своим упругим свойствам поглощают указанные 10 колебания и тем самым препятствует их распространению на кабину 1. Поскольку силы упругости виброгасителей обусловлены силами взаимодействия (отталкивания) одноименных полюсов постоянных магнитов 5, 15 8, их характеристика жесткости является прогрессивной, что обеспечивает эффективное гашение колебаний как низких так и высоких частот, Фторопластовая манжета 10 увеличивает жесткость гашения колеба ний и препятствует раскачиванию кабины за счет дросеелирования воздуха между манжетой и внутренней, поверхностью корпуса 4. При движении штока 6 вниз под действием давления воздуха края манжеты 25...

Номер патента: 1794791

Опубликовано: 15.02.1993

Авторы: Замотайло, Захаров, Орлов, Панин

МПК: B63B 35/04

Метки: кабелепрокладочный, комплекс

...6 с удерживающими канатами 7 и блоками 8,Устройство затопления включает подьемную лебедку 9 с направляющим канатом25 10, ключ 11 и якорь 12,Понтон 2 оснащен скругленным транцем 13 с клинообразным углублением 14,клюзом 15, вьюшкой с приводным кабельньм барабаном 16; кабельными желобамиЗО 17, опорными элементами 18, продувочными шлангами 19 и водовоздушными клапанами 20, включающими цилиндрическийкорпус 21, двухсторонний клапан 22 с поплавком 23 и направляющими ребрами 24.35 Корпус понтона 2 выполнен по длинесоставным из соединяемых болтами секций,колицество которых принимается в зависимости от наибольшей глубины водоема,Заглубитель 3 принятого типа соединя 40 ется с понтоном 2 горизонтальным шарниром 25 и оснащен цистерной плавуцести...

Номер патента: 1793224

Опубликовано: 07.02.1993

Авторы: Агапов, Бирюков, Орлов

МПК: G01C 11/00

Метки: дешифрирования, изображений, синтезированных

...5 соответствие полученного в блоке 2 синтезафотоизображения существующим требованиям, он закрепляет на графопостроителе картографическую основу с нанесенными опорными точками и с пульта 7 управления "0 вводит номера и положения этих опорныхточек в системе координатосновным в решающий блок 6. Затем на синтезированном изображении оператор с помощью блока 4 определения координат измеряет коорди наты опорных точек.и передает их в решающей блок 6, где по координатам соответствующих опорных точек картографической основы и синтезированного изображения вычисляются параметры 20 трансформирования синтезированного изображения. На этом заканчивается первый режим работы системы и оператор переходит к работе во втором режиме, когда происходит...

Номер патента: 1793077

Опубликовано: 07.02.1993

Авторы: Бринза, Гамаюнов, Орлов

МПК: F01N 1/00

Метки: пневмоустройства, сопло

...корпуса впускнойштуцер, насадок с полусферическим наконечником, установленный в корпусе с возможностью осевого перемещения ификсации, и с образованием регулируемогокольцевого: зазора между его полусферическим наконечником и корпусом, снабженоупругим элементом в виде сильфона, закрепленного одним из торцов на впускноми выпускном штуцере со стороны насадка,шайбой с впускными отверстиями, закрепленной на свободном торце сильфона,и дополнительным упругим элементом в видепружины опертой торцами на шайбу и насадок.На чертеже показан продольный разрезсопла пневмоустройства.Сопло пневмоустройства содержит корпус 1 с впускным штуцером 2, насадок 3,выполненный ступенчатым с полусферическим концевым участком, установленный в 30корпусе 1 с...

Номер патента: 1792762

Опубликовано: 07.02.1993

Автор: Орлов

МПК: B21C 47/28, B65H 16/04

Метки: барабан, разматывающего, устройства

...барабана разматывателя позволяет расширить технологические возможности иповысить надежность работы, Это достига 25 ется за счет увеличения диапазона разматываемых рулонов, а так как секторы здесьмогут перемещаться только строго перпендикулярно оси разматывателя исключаетсясползание рулона в осевом направлении30 при сведении - разведении секторов.На фиг,1 изображен барабан разматы - вающего устройства, общий вид; на фиг.2 -вид А на фиг.1 (в увеличенном масштабе); нафиг.З - разрез Б - Б на фиг.1 (сегменты раз 35 ведены),Барабан разматывающего устройствасодержитустановленный в корпусе 1 полыйвал 2, в котором размещен с возможностьювращения шток 3 с продольными сквозными40 пазами 4, подвижные сегменты 5. установленные в сквозных пазах 4...

Номер патента: 1791708

Опубликовано: 30.01.1993

Автор: Орлов

МПК: G01C 13/00

Метки: вектора, двумерного, течения, характеристик

...скорости теченЯ - площадь засветки на пластинет.к, з 1(Ч, р) бай=1,то(4) при этом искомая оптическая плотность, определяемая с помощью прибора МФпри использовании источника 4 излучения, на пример, пластины свинца, содержащего радиоактивный материал, например Сч с узким выходным каналом для точной. (микрометренной) засветки пластины 6, В качестве фотопластины выбирают 15 рентгеночувствител.ьную пленку РФХ, покрытую для предохранения возможной влаги полиэтиленовой герметизированной пленкой (толщина фотопластины около 0,24 мм), диаметр фотопластины выбирают для 20 данного устройства около 0,25 м,Далее при реализации способа модульвектора скорости течения и радиус вектор- точки на засветке связаны следующим соотношением: 25 30 пуса 1...

Номер патента: 1791700

Опубликовано: 30.01.1993

Авторы: Быховский, Губин, Затрубщиков, Орлов, Рурукина, Фридлянд, Хавкин

МПК: G01B 7/04

Метки: длинномерного, длины

...прямом выходе присутствует сигнал, а при179100 1=оп Вп 2 Л,(2) 35 ся сигнал и происходит запись содержимогосчетчика 12 в блок 25 запоминания. Затем оператор сбрасывает счетчик 12 в ноль, запм Вм 2 л=пп Вп 2 л 40 или 45 50 55 следующие паковки в партии наматываются скорости, равной или близкой замедленной, на его инверсном выходе присутствует сигнал. При этом при номинальной скорости вращения мерильного ролика сигнал от блока 9 умножения будет поступать через логический элемент И 10 на счетчик 17, в котором происходит суммирование длины намотанного на паковку 1 материала 2.Суммарная длина отображается на индикаторе 18.Ввиду того, что проскальзывание материала 2 относительно мерильного ролика 4 наблюдается в периоды перехода с замедленной...

Номер патента: 1791317

Опубликовано: 30.01.1993

Авторы: Квасов, Орлов

МПК: B66B 15/00

Метки: подъемная

...установка выполнена из двух барабанов, посаженных на общую ось с воэможностью их вращенил относительно этой оси.Наличие этого признака позволяет сделать вывод о соответствии заявляемого решения критерию изобретения "новизна". Выполнение подьемной установки в оиде вух барабанов, посаженных на общую ось, беспечивает возможность работы как людкого, так и грузового подъемов, так как1791317 3 Составитель Ю.КвасовРедактор А.Павловская Техред М.Моргентал Корректор Е.Папп Заказ 127 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 барабаны посажены на общую ось с возможностью их раздельного...

Номер патента: 1791053

Опубликовано: 30.01.1993

Авторы: Орлов, Рудаков

МПК: B21C 51/00

Метки: клеймения, проката

...10 15 20 25 30 35 40 45 50 закрепленного на рычаге, жестко соединенном с сектором, а также снабжен приводом возврата в исходное положение, выполненном в виде установленного на шарнирной опоре силового цилиндра, шток которого шарнирно связан с сектором.Изобретение иллюстрируется чертежами, где на фиг, 1 представлено схематично устройство в исходном положении; на фиг.2 - то же в момент осуществления клеймения, а на фиг, 3 дан разрез А - А, показывающий средства для доставки проката на позицию клеймения и уборки проката после операции клеймения.Устройство для клеймения проката содержит стационарную клеймовочную головку 1 и транспортер со средствами для разгона заготовок, выполненными в виде установленных на шарнирных опорах секторов 2,...

Номер патента: 1790641

Опубликовано: 23.01.1993

Автор: Орлов

МПК: E02B 11/00

Метки: болот, осушения

...20 объем земляных работ увеличится в 1,5 раза, При этом в многоводные годы, когда осадки выше нормы, норма осушения не обеспечивается даже при расстоянии между осушителями 40 м, Кроме того, в извест ной системе большой объем строительныхработ проводится при прокладке прерывистых нагорных каналов, несущих основную нагрузку по перехвату вод, поступающих с суходола, Так в известной системе объем 30 выемки грунта при строительстве оградительной сети в пределах одной межканальной полосы шириной 60 м составляет 190 м.Целью изобретения является повышение эффективности работы системы и сокра щение объема земляных работ.Поставленная цель достигается тем, чтосистема осушения болот, включающая проводящий канал, осушители, отходящие от...

Номер патента: 1790633

Опубликовано: 23.01.1993

Автор: Орлов

МПК: C25C 3/08

Метки: алюминиевого, катодная, секция, электролизера

...нагрева в падинеэлектролизера.Кроме того, между угольным блоком итокопроводящим стержнем размещен слой25 электропроводного композиционного материала, например высокотемпературногоклея или угольной пасты,На фиг,1 показан общий вид катоднойсекции; на фиг.2 - узелна фиг,1,30 Катодная секция содержит угольныйблок 1 (фиг,1), в котором в отверстии Апосредством конического соединения, насечки В и электропроводного композиционного материала 2, заполнившего35 впадины насечки В (фиг,2), закреплен токопроводящий стержень 3 конической формы.Насечку В любой формы (треугольная, трапецеидальная и др.) выполняют на токопроводящем стержне 3, имеющем конусность,40 обеспечивающую постоянное электрическое сопротивление стержня на всей длинев зависимости от...

Номер патента: 1789807

Опубликовано: 23.01.1993

Авторы: Красульников, Николаев, Орлов

МПК: F16J 15/40

Метки: вала, вращающегося, магнитожидкостное, уплотнение

...жидкой среды в область уплотняемого зазора, смешивания ее с магнитной жидкостью и вымывания носителя магнитной жидкости из рабочего зазора в динамическом режиме работы уплотнения.Указанная цель достигается тем, что на уплотняемом валу, непосредственного перед уплотнением, у полюснои приставки, расположен отбойник с коническим участком, вершина конуса которого расположена со стороны уплотняемой полости, и охватывающим наружную поверхность бурта с образованием в ней торцовой поверхностью полюсной приставки кольцевой полости. Эта полость препятствует контакту жидкой среды с магнитной жидкостью, так кэк в ней под воздействием столба герметизируемой жидкой среды создается газовая пробка, В динамическом режиме жидкая среда отбрасывается...
