Способ пространственной фильтрации телеграфных сигналов

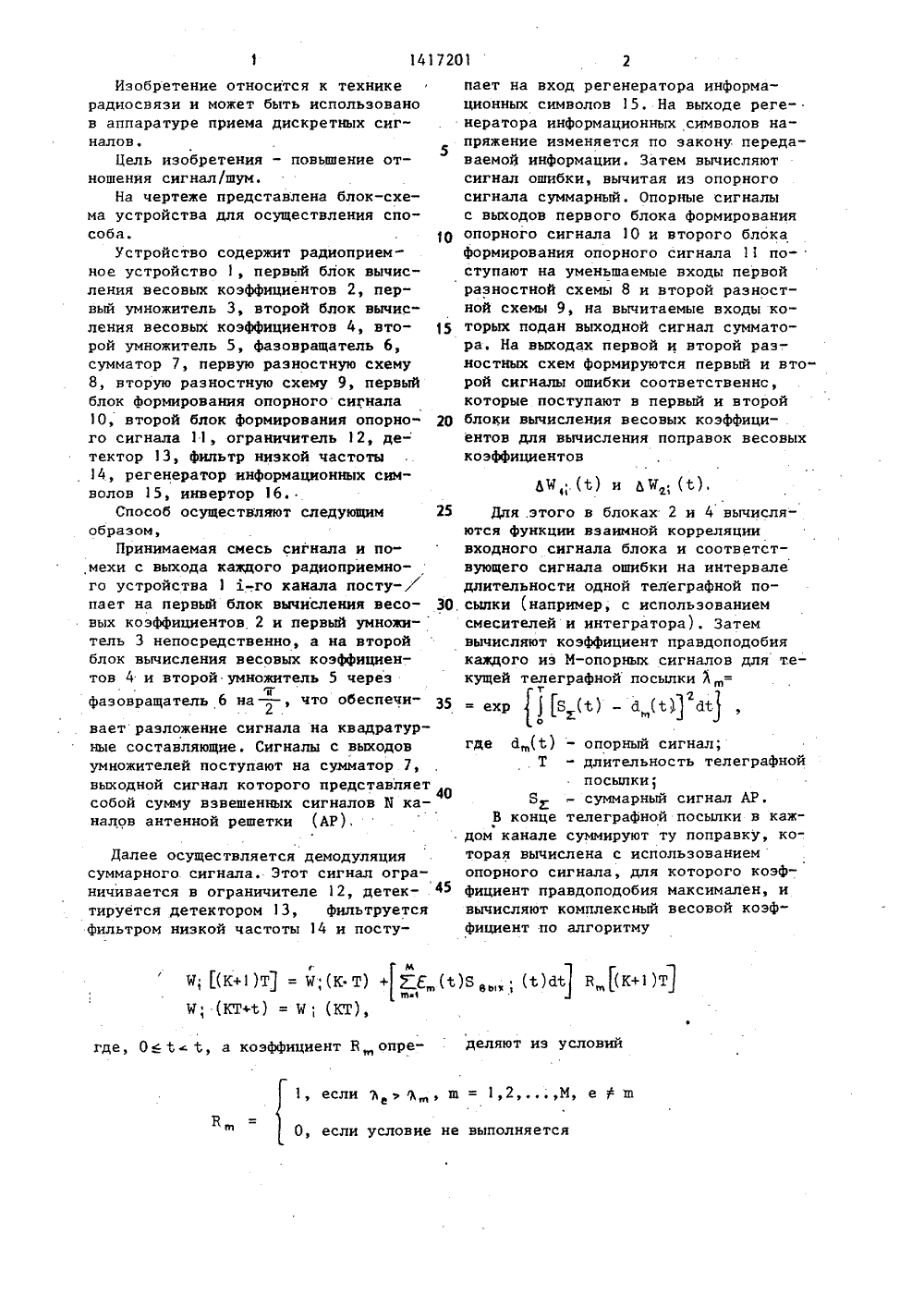

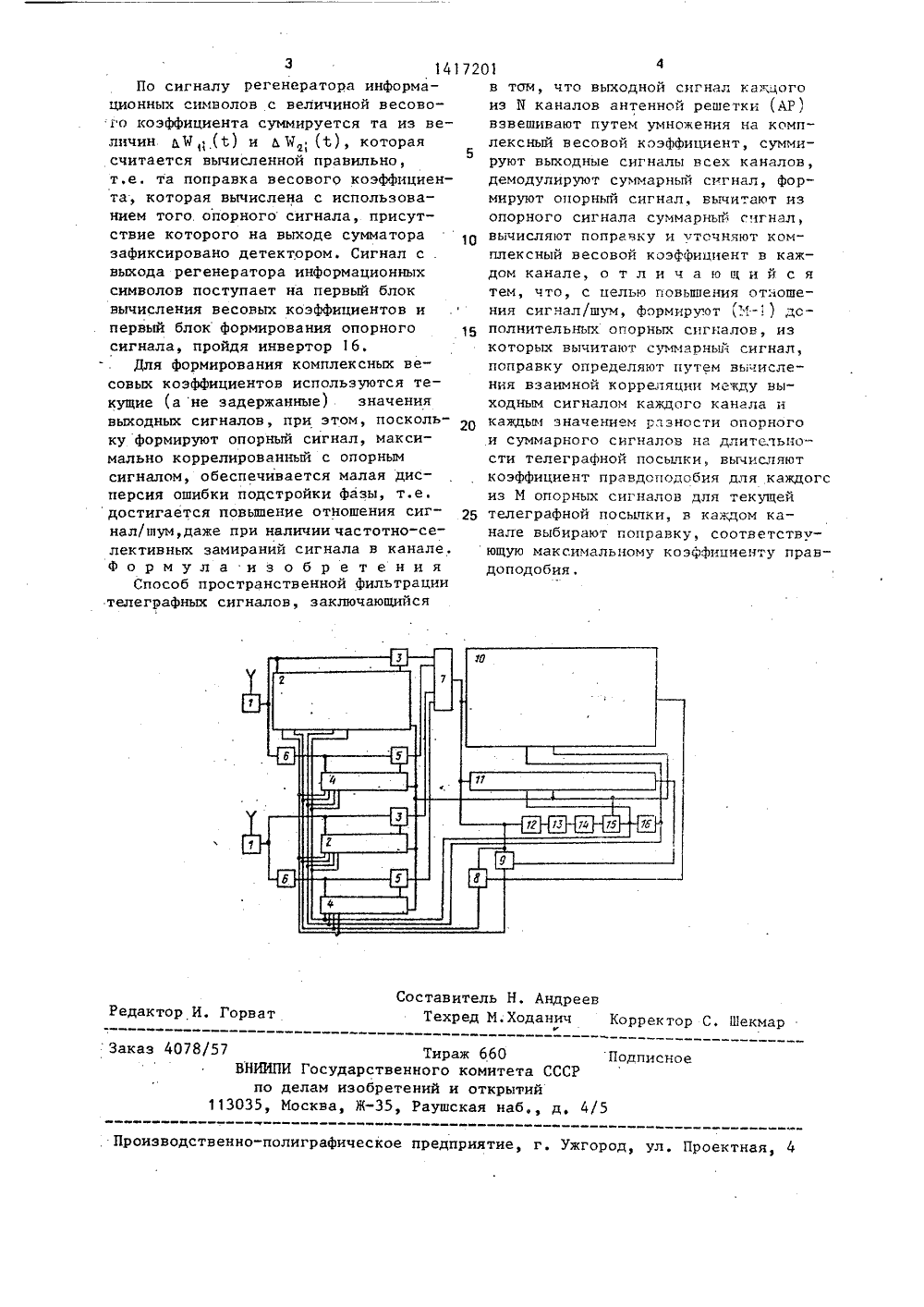

(19) ( ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Авторское свидетельство СССРВ 932629, кл . Н 04 В .7/08, 1980.(54) СПОСОБ ПРОСТРАНСТВЕННОЙ ФИЛЬРАЦИИ ТЕЛЕГРАФНЫХ СИГНАЛОВ(57) Изобретение относится к рад связи, Цель изобретения - повышениеотношения сигнал/шум. Для формирования комплексных весовых коэффициентов используются текущие, а не задержанные значения выходных сигналов. Так как формируют опорный сигнал, максимально коррелированный сопорных сигналом, то обеспечиваетсямалая дисперсия ошибки подстройкифазы, т.е. достигается повышениеотношения сигнал/шум даже при наличии частотно-селективных замиранийсигнала в канале. 1 ил.1417201 где, О 1 С, а коэффициент В опре- деляют из условий 1, если Ъ, ш = 1,2 И, еш Н О, если условие не выполняется Изобретение относится к техникерадиосвязи и может быть использованов аппаратуре приема дискретных сигналов,Цель изобретения - повышение отношения сигнал/шум.На чертеже представлена блок-схема устройства для осуществления способа.Устройство содержит радиоприемное устройство 1, первый блок вычисления весовых коэффициентов 2, первый умножитель 3, второй блок вычисления весовых коэффициентов 4, второй умножитель 5, фазовращатель 6,сумматор 7, первую раэностную схему8, вторую разностную схему 9, первыйблок формирования опорного сигнала10, второй блок формирования опорного сигнала 11, ограничитель 12, де-тектор 13, фильтр низкой частоты14, регенератор информационных символов 15, инвертор 16.Способ осуществляют следующимобразом,Принимаемая смесь сигнала и помехи с выхода каждого радиоприемного устройства 1 -го канала посту-Упает на первый блок вычисления весовых коэффициентов 2 и первый умножи-тель 3 непосредственно, а на второйблок вычисления весовых коэффициентов 4 и второй умножитель 5 черезфифа з овраща тель 6 на - , что обеспечивает разложение сигнала на квадратурные составляющие . Сигналы с выходовумножителей поступают на сумматор 7,выходной сигнал которого представляетсобой сумму взвешенных сигналов Б каналов антенной решетки ( АР ),Далее осуществляется демодуляция суммарного сигнала. Этот сигнал ограничивается в ограничителе 12, детектируется детектором 13, фильтруется фильтром низкой частоты 14 и поступает на вход регенератора информационных символов 15. На выходе регенератора информационных символов напряжение изменяется по закону передаваемой информации. Затем вычисляютсигнал ошибки, вычитая из опорногосигнала суммарный, Опорные сигналыс выходов первого блока формированияопорного сигнала 10 и второго блокаформирования опорного сигнала 11 поступают на уменьшаемые входы первойразностной схемы 8 и второй разностной схемы 9, на вычитаемые входы ко торых подан выходной сигнал сумматора, На выходах первой и второй разностных схем формируются первый и второй сигналы ошибки соответственно,которые поступают в первый и второй 20 блоки вычисления весовых коэффициентов для вычисления поправок весовыхкоэффициентов ДЧ. (1) и ДУ, (1), 25 Для .этого в блоках 2 и 4 вычисляются функции взаимной корреляциивходного сигнала блока и соответствующего сигнала ошибки на интерваледлительности одной телеграфной по, сылки (например, с использованиемсмесителей и интегратора). Затемвычисляют коэффициент правдоподобиякаждого из И-опорных сигналов для текущей телеграфной посылки 1,= 35 = ехр 1 Б (1) - Й (1) ыогде й (1) - опорный сигнал;. Т - длительность телеграфнойпосылки;Я . - суммарный сигнал АР.В конце телеграфной посылки в каждом канале суммируют ту поправку, которая вычислена с использованиемопорного сигнала, для которого коэф фициент правдоподобия максимален, ивычисляют комплексный весовой коэффициент по алгоритмуоставитель Н. Андреев Техред М.Ходанич Корректор С, Шекма Редактор И. Горва Заказ 4078/57ВНИИП Тираж 660Государственного комитета ССлам изобретений и открытийсква, Ж, Раушская наб д ПодписноР 35 4 Производственно-полиграфическое предприятие, г, Уж Проектная,э141По сигналу регенератора информационных символов с величиной весового коэффициента суммируется та из величин д 11,;(С) и д М;(1), которая считается вычисленной правильно, т.е. та поправка весового коэффициента, которая вычислена с использованием того опорного сигнала, присутствие которого на выходе сумматора зафиксировано детектором. Сигнал с . выхода регенератора информационных символов поступает на первый блок вычисления весовых коэффициентов и первый блок формирования опорного сигнала, пройдя инвертор 16.Для формирования комплексных весовых коэффициентов используются текущие (а не задержанные) значения выходных сигналов, при этом, поскольку формируют опорный сигнал, максимально коррелированный с опорным сигналом, обеспечивается малая дисперсия ошибки подстройки фазы, т.едостигается повышение отношения сигнал/шум,даже при наличии частотно-селективных замираний сигнала в канале. Формула и з о б р е т е н и яСпособ пространственной фильтрации телеграфных сигналов, заключающийся 72014в тспч, что выходной сигнал каждогоиз Б каналов антенной решетки (АР)взвешивают путем умножения на комплексный весовой коэффициент, сумми 5руют выходные сигналы всех каналов,демодулируют суммарный сигнал, формируют опорный сигнал, вычи.ают изопорного сигналя суммарный сигнал,вычисляют поправку и уточняют комплексный весовой коэффициент в каждом канале, о т л и ч а ю щ и й с ятем, что, с целью повышения отношения сигнал/шум, формируют М-.) дополнительных опорных сигналов, изкоторых вычитают суммарный сигнал,поправку определяют путем вычисления взаимной корреляции между выходным сигналом каждого канала икаждым значением разности опорногои суммарного сигналов на длитсльпо-.сти телеграфной посылки вычисляюткоэффициент правдоподобия для каждогсиз М опорных сигналов для текущей25 телеграфной посылки, в каждом канале выбирают поправку, соответствующую максимальному коэффнпиенту правдоподобия,
