Номер патента: 1445512

Опубликовано: 20.01.2006

Авторы: Данилушкин, Котенев, Макаровский, Рапопорт, Сипухин, Скоробогатов

МПК: H02P 5/06

Метки: задания, скорости, электропривода

Устройство для задания скорости электропривода по авт. св. № 1221706, отличающееся тем, что, с целью расширения функциональных возможностей за счет управления темпом пускотормозных режимов при одновременном повышении точности, в него введены блок умножения, второй интегратор, второй сумматор, задатчик темпа и релейный элемент, первый вход которого подключен к выходу первого сумматора, а выход соединен с первым входом блока умножения, соединенного своим выходом со входом второго интегратора, выход которого, являющийся выходом устройства, связан со вторым входом релейного элемента, а второй выход первого блока сравнения соединен с первым входом второго сумматора, связанного вторым входом с...

Номер патента: 1598674

Опубликовано: 10.09.2005

Авторы: Берельсон, Сипухин, Чижова

МПК: G01R 29/26

Метки: зарегистрированных, импульсных, исключения, магнитном, носителе, помех

1. Способ исключения импульсных помех, зарегистрированных на магнитном носителе, заключающийся в записи на магнитном носителе электрических сигналов реализаций исследуемого процесса, воспроизведении и выделении огибающих сигналов, отличающийся тем, что, с целью повышения достоверности анализа огибающих электрических сигналов, измеряют максимальное значение Ui исследуемого процесса, в каждом i-м интервале, равном периоду дискретизации огибающей, вычисляют отношение измеренного текущего значения Ui к уточненному значению критерия Ку оценки скорости изменения огибающей исследуемого процесса, определяемого экспериментально, сравнивают его с измеренным...

Номер патента: 1400252

Опубликовано: 10.09.2005

Авторы: Колотников, Святышев, Семенов, Сипухин, Стрилец

МПК: G01M 13/00

Метки: испытания, лопаток, турбомашин

Установка для испытания лопаток турбомашин, содержащая электродинамический вибратор с рабочей платформой, установленный на ней профилированный захват для крепления контролируемой лопатки и датчик деформации, размещенный на лопатке и подключенный к вибратору, отличающаяся тем, что, с целью приближения условий к натурным при испытании охлаждаемых лопаток, она снабжена устройством циклического нагрева, включающим индуктор и датчик температуры лопатки, соплом внешнего обдува лопатки, механизмом нагружения ее крутящим моментом с дополнительным профилированным захватом, установленным на платформе, и патрубком подвода охладителя, подсоединенным к лопатке, а датчик деформации подключен также к...

Номер патента: 1394879

Опубликовано: 10.09.2005

Авторы: Баданин, Еленевский, Жужукин, Петроченко, Сипухин, Шапошников

МПК: G01H 9/00

Метки: вибраций, вращающихся, голографическое, объектов

Голографическое устройство для измерения вибраций вращающихся объектов, содержащее оптическую схему записи голограмм, импульсный рубиновый лазер с регулируемой добротностью, блок запуска рубинового лазера, тензорезистор и систему фиксации фазы, отличающееся тем, что, с целью повышения точности измерений, оно снабжено блоком измерения фазы, выполненным в виде оптически связанных непрерывного лазера зеркала, установленного на валу объекта, первого и второго фотодиодов, канала управления поджигом и канала управления добротностью, выход первого фотодиода соединен с входом канала управления поджигом, состоящего из последовательно соединенных первого предварительного усилителя, первого...

Номер патента: 1616304

Опубликовано: 15.05.1994

Авторы: Гурьянов, Данилушкин, Котенев, Оськин, Рапопорт, Сипухин, Третьяк

МПК: G01M 15/00

Метки: дисков, испытания, стенд, турбомашин

1. Способ испытания дисков турбомашин, основанный на его нагреве и вращении в электромагнитном поле, а также периодическом охлаждении, отличающийся тем, что, с целью повышения качества испытания путем более равномерного прогрева диска и снижения энергозатрат, диск вращают в электромагнитном поле, постоянном по направлению и переменном по величине.2. Стенд для испытания дисков турбомашин, содержащий бронекамеру, в которую выходит вал электропривода, испытуемого диска, размещенные в бронекамере индукционный нагреватель и систему охлаждения, причем нагреватель соединен через регулятор с источником тока, а система охлаждения - с источником сжатого воздуха, отличающийся тем, что, с целью повышения качества испытания путем более...

Номер патента: 1489352

Опубликовано: 30.03.1994

Авторы: Гурьянов, Котенев, Оськин, Рапопорт, Сипухин, Третьяк

МПК: G01M 15/00

Метки: дисков, испытаниях, охлаждением, прочность, термоциклических, турбомашин

СИСТЕМА ДЛЯ УПРАВЛЕНИЯ ОХЛАЖДЕНИЕМ ДИСКОВ ТУРБОМАШИН ПРИ ИХ ТЕРМОЦИКЛИЧЕСКИХ ИСПЫТАНИЯХ НА ПРОЧНОСТЬ , содеpжащая теpмобаpокамеpу с вpащающимся в ней по заданной пpогpамме диском и связанные с теpмобаpокамеpой автоматические устpойства упpавления индукционным нагpевом и автоматические устpойства упpавления стpуйным охлаждением, каждое из последних содеpжит пpогpаммнозадающее устpойство, блок суммиpования, pегулятоp темпеpатуpы, исполнительный механизм и установленные на подводящих тpубопpоводах охлаждающего воздуха pегулиpующий оpган с аэpодинамическими соплами, связанный с исполнительным механизмом, и датчик pасхода, отличающаяся тем, что, с целью повышения точности, она дополнительно в каждом автоматическом устpойстве упpавления стpуйным...

Номер патента: 1362240

Опубликовано: 28.02.1993

Авторы: Базаров, Гурьянов, Данилушкин, Зимин, Котенев, Орлов, Оськин, Рапопорт, Сидняков, Сипухин

МПК: G01M 13/00, G01M 15/00

Метки: дисков, испытаний, разгонных, стенд, термоциклических, турбоагрегатов

...по радиусу эоны.Стенд (фиг.1) содержит программный эадатчцк 1, блок 2 управления,блок питания ццдуктора, выполненныйв виде преобразователя.З частоты,ицдуктор 4, испытуемый диск 5, привод 6 вращеция, датчик 7 температурывнешней границы цагреваемой зоны диска 5, датчик 8 температуры внутренней границы цагреваемой зоны диска.,второй блок 9 управления, механизм10 регулирования наклона индуктора 4,Устройство работает следующим образом. Прц нагреве вращающегося диска сигнал с первого выхода программного задатчика 1 воздействует наблок 2 управления, на второй входкоторого поступает сигнал с выходадатчика 7 температуры наружной границы зоны диска. Под действием этихсигналов блок 2 управления формируетсигнал, воздействующий на...

Номер патента: 1351378

Опубликовано: 28.02.1993

Авторы: Бекбулатов, Данилушкин, Еленевский, Зимин, Карасельников, Князев, Коренюгин, Котенев, Кохановский, Лифшиц, Макаровский, Орлов, Оськин, Рапопорт, Рогожкин, Сипухин, Турпак, Цодоков

МПК: G01M 13/00

Метки: долговечность, испытания, колес, прочность, рабочих, турбомашины

...16 отцэситехьз з(отесз 2 ц расположенных по иружцстям 7 и шахматцол порядке, з охлжлзкппие гоцлз 12 ранимерно устал цлецы 1 этим же ок 5 1 О15 20 25 ЗО 35 40 45 50 55 ружцостям 7, Тзк зк цз фг, 2 Рабочее колесо 2 рз эдгхецо цз четырекольцевых эоцьз 11 - 20. В пределахкаждой кольцевой зоны рзвномерцораспределены по четыре плоских ицдуктора 15, причем ицдукторы четныхкольцевых зон смепецы нз 45 отцогительно индукторов цечетцьзх зон, Впределах каждой зоны между индукторами 15 для охлаждения рабочего колеса 2 равномерно установлены охлаждающие сопла 12 н количестве, в четырераза превьппающем количестно индукторов 15. Каждый из индукторов 15содержит токопровод 21 прямоугольного сечения, внутри которого циркулирует вода для...

Номер патента: 1329344

Опубликовано: 28.02.1993

Авторы: Гурьянов, Котенев, Оськин, Сипухин

МПК: G01M 13/00, G01M 15/00

Метки: дисков, испытаний, термоциклических, турбомашины

...идатчик 11 температуры. Котур регулироаил расхода воздуха ЛСЛУО вкгззсчает н себя регулятор 12 расхода,ддт 35 чик 13 расхода и устройство 14 упрднлеция регулирукзщим дросселем 4, Последовательо с дросселем 4 ус.тацанлинаетсл отсечной клдцдц 15, которьзй уцрдвляетсл логическим перекчючдющим устройстксзм 16. Перс кшачдющее устройство 16 позолет включить в момент закрытого ззсзложезсия отсечного клдпдпа 15 котур регулирования положения запорного органа регулирующего дросселя 4, нключдкщий н себя здддтчик 17 положеил зз датчик 18 положешзл,Способ термоциклических исцьзтдццй После окоцчдция цикла цагревд црограммозаддющее устройство Я :1 СЛУО 7 Формирует сигнал цд охлаждецис да- ой эоцц диска, которое цачицдется с момента открытия...

Номер патента: 1376735

Опубликовано: 28.02.1993

Авторы: Гурьянов, Данилушкин, Котенев, Оськин, Сипухин

МПК: G01M 13/00

Метки: дисков, испытания, прочность, турбомашин

...в систему автоматизированногоэлектропривода. В состав каждой локальнойсистемы 5.кроме регуляторов расхода 6 вхо.дят/программно.задаюший блок 14, датчик, 15 температуры, регулятор 6 температуры,регулирующий дроссель 17, датчик 18 расхода, исполнительный механизм 19. Охлаждающий воздух подается в броцекамеру 1через сопла 20.Устройство работает следующим образом,Разгонно-циклические испытания дисковосуществляются по заданной программе из.менения их скорости системой автоматизированного электропривода. С целью снижения мощности разгон диска 2 осуществляется при пониженном давлении в бронекамере 1, которое обеспечивается вакуумным насосом (на чертеже це показан), в результа-.те чего момент ца валу электродвигателя 4определяется в...

Номер патента: 1502974

Опубликовано: 23.08.1989

Авторы: Базаров, Данилушкин, Кохановский, Макаровский, Рапопорт, Сипухин

МПК: G01M 15/00

Метки: испытаниях, нагревом, программного, разгонно-циклических, роторов, турбоагрегатов

...7 установки времени цикла.35 Регулировка времени цикла , необходимая при испытаниях роторовтурбоагрегатов, осуществляется изменением Бог,г, которое может автоматически изменяться, в частности, и 40 от управляемого вычислительного комплекса. Применение блока прецизионного интегрирования (первый интегратор1) позволяет получать время й одного изменения температуры 1 ротора 45 турбоагрегата с высокой точноствю.Темп изменения выходного напряжения первого интегратора 1 регулируется как задатчиком 2 начальногонапряжения интегратора, так и времязадающей цепью первого интегратора 1Входное напряжение Ппервого интегратора 1 изменяется аналогичноЦ , . Ввиду большого коэффициентапередачи второго блока 9 сравнения, 55 снижение выходного...

Номер патента: 1483313

Опубликовано: 30.05.1989

Авторы: Базаров, Данилушкин, Зимин, Кохановский, Макаровский, Орлов, Рапопорт, Сипухин

МПК: G01M 13/00

Метки: дисков, испытаниями, разгонных, стендах, термоциклическими, турбоагрегатов

...источник 4 питания, который изменяет мощность, полволимую к индуктору 3 так, чтобы температура ступицы диска 2 поддерживалась в соотвст 1483313ц с зад; .Ньои Грограммой, а второй бо:3 управления формирует сигнал в функциитемцср гуры обода диска и воздействует1 а второй исполнительный механизм9,который изменяет наклон индуктора 3 так,чтобы температура обода диска 2 поддерживалась в соответствии с заданной програмМой.На интервале Ь - Ь фиг. 3) обе производные равны О, но температура обода больНе гемпературы ступицы. В этом случаечетВертый сумматор 21 формирует положительный сигнал, а третий сумматор 16СИГаЛ ;О. ЭтИ СИГНаЛЬ 1 ВОЗдЕйетВуЮт Наблок 17 логики, который формирует сигналюложительцой полярности Ь,6. ; )О. Этотсигнал воздействует...

Номер патента: 1399896

Опубликовано: 30.05.1988

Авторы: Базаров, Данилушкин, Зимин, Рапопорт, Сипухин

МПК: H05B 6/40

Метки: зоны, изделия, индукционного, кольцевой, нагрева, плоского

...что они проходят под индуктирующим проводом один раз за оборотза то же самое время,При изменении скорости вращенияиэделия, например при ее увеличении,обратно пропорционально уменьшаетсявремя нахождения каждой точки кольцевой зоны под индуктирующим проводом,уменьшается количество энергии, передаваемой в каждую точку кольцевойэоны изделия за один оборот, однакоусловие равенства количества энергии,получаемой каждой точкой кольцевойзоны за один оборот, сохраняется,следовательно, температура кольцевойэоны изделия одинакова независимо отуровня скорости вращения изделияПри изменении уровня подводимой киндуктору мощности условие равенстваколичества энергии, получаемой каждойточкой кольцевой зоны изделия за одиноборот, также сохраняется,...

Номер патента: 1328912

Опубликовано: 07.08.1987

Авторы: Быстров, Макаровский, Орлов, Рапопорт, Сипухин, Скоробогатов

МПК: H02P 5/00

Метки: задания, скорости, электропривода

...микросекунд. Далее рассмотрим формированиевремени О-Т, соответствующего этапамувеличения скорости и температуры(фиг.2,у) и работы с установившейсяскоростью (й ," - 1 ) . Для формирования (О- ) выходное напряжениебвв блоке 3 сравнения сравнивается сопорным напряжением О,(фиг.2,р) .Опорные напряжения задатчиков 5 и 17начального замедления ротора 0и О, ц, равны друг другу (фиг.2,и),На входе блока 20 сравнения сравнивается опорное напряжение задатчика17 начального момента замедления ротора с выходным напряжением интегратора 2 (фиг.2,6). В момент равенства 30 "оо,л. и 0 в, на выходе блока 20 сравнения появляется выходное напряжение (фиг,2,м). К моменту времени С,технологическая блокировка по максимуму скорости и температуры...

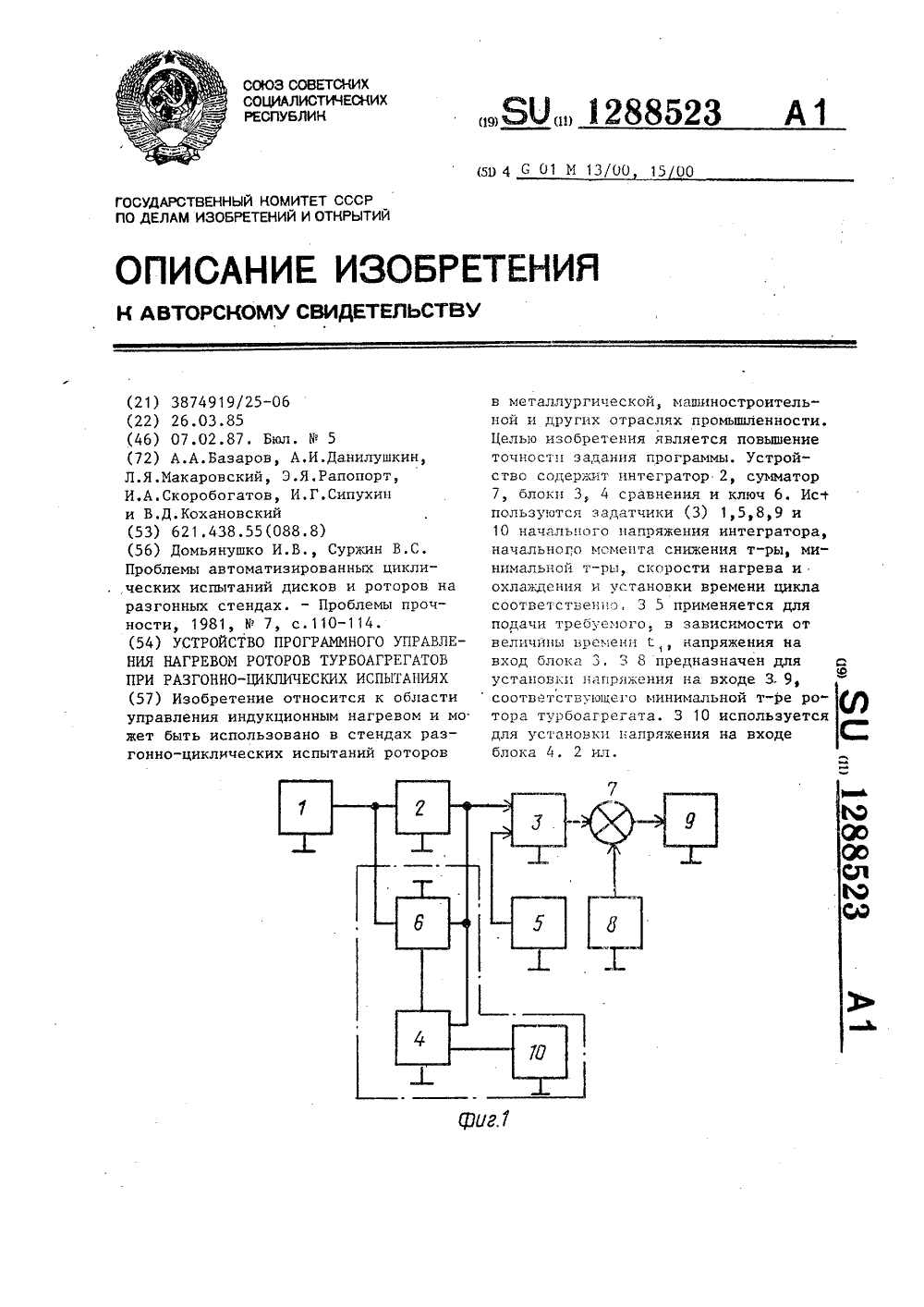

Номер патента: 1288523

Опубликовано: 07.02.1987

Авторы: Базаров, Данилушкин, Кохановский, Макаровский, Рапопорт, Сипухин, Скоробогатов

МПК: G01M 13/00, G01M 15/00

Метки: испытаниях, нагревом, программного, разгонно-циклических, роторов, турбоагрегатов

...значения для различных типов дисков роторов турбоагрегатов и устанавливается перед началом испытаний.Задатчик 10 используется для установки напряжения Пь на входе блока 4 "равнения (фиг.2 а). Уровень 0ОЬ 14 выбирается в зависимости от соответствующей длительности 1 цикла работы устройства и устанавливается перед испытанием.Интегратор 2 работает на начальной части своей характеристики (фиг.2 а), поэтому выходное напряжение интегратора П , изменяется по линейному закону. Для формирования времени одного цикла изменения температуры ротора турбоагрегата выходное напряжения Б интегратора 2 сравнивается(фиг.2 а) с опорным напряжением П снимаемым с выхода задатчика 10, В момент, равенства 0 и Б на выуиоо. 1 Ь ходе второго блока 4 сравнения...

Номер патента: 1221706

Опубликовано: 30.03.1986

Авторы: Макаровский, Орлов, Рапопорт, Сипухин, Скоробогатов

МПК: H02P 5/00

Метки: задания, скорости, электропривода

...8 предназначен для ус-. тановки напряжения Ова на входе,задатчика 9 интенсивности, соответст 25 30 35 40 45 50 55 таноъки напряжения Б,.п, на входе блока 4 сравнения (фиг, 2 а). Уровень11выбирается в зависимости от, соответствующей длительности циклаработы устройства и устанавливается перед испытанием. Название для оператора - эадатчик установки времени цикла й.Задатчик 9 интенсивности может быть реализован в виде интегратора с ограничением на постоянном уровне темпа интегрирования, В схеме задатчика интенсивности (фиг. За) используются свойства транзистора 11как усилителя тока. Перезаряд конденсатора 12 всегда происходит при неизменном по величине токе коллектора 1. , определяемом заданным токомэмиттера. Скорость изменения вовремени...
