Стенд для термоциклических и разгонных испытаний дисков турбоагрегатов

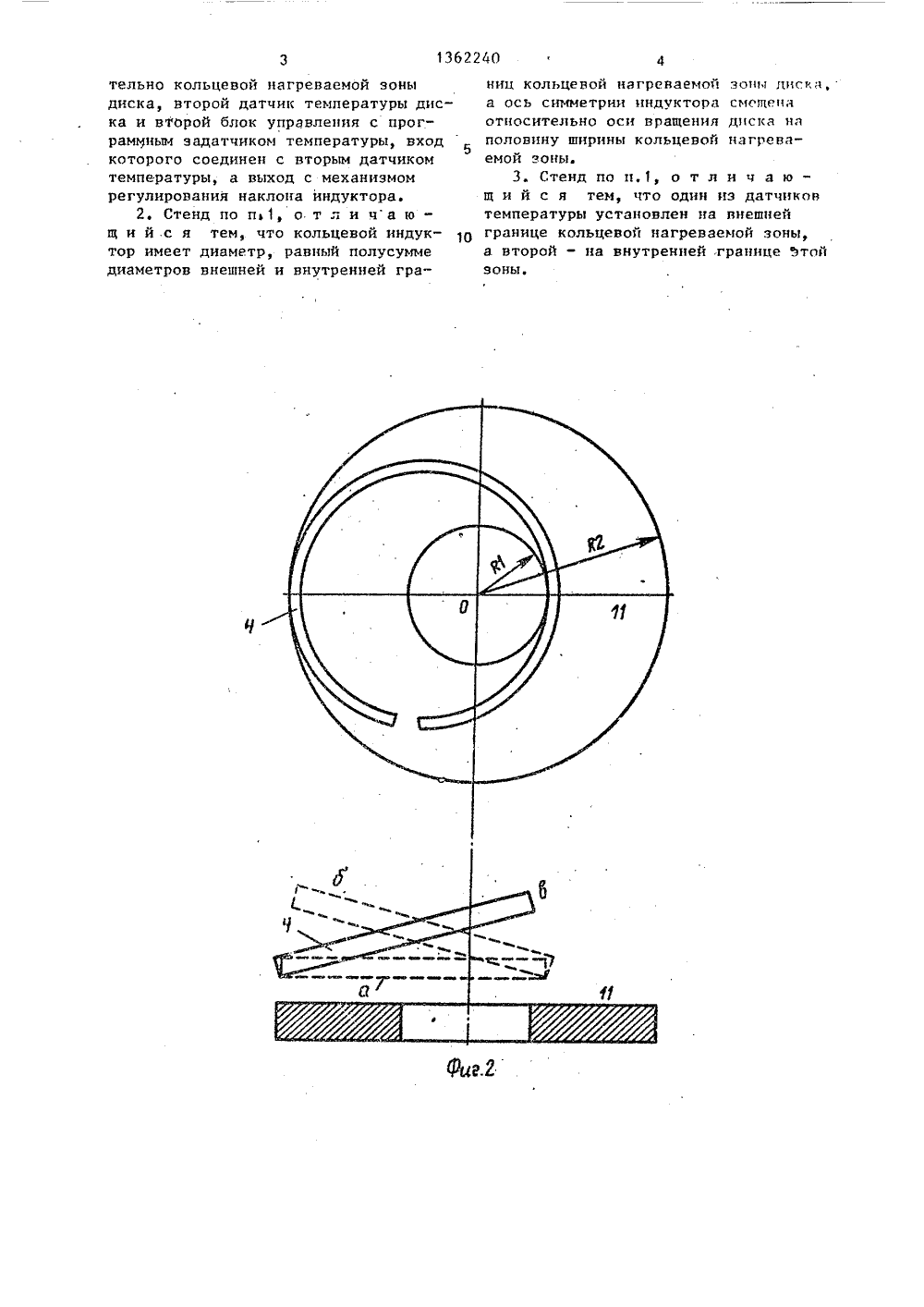

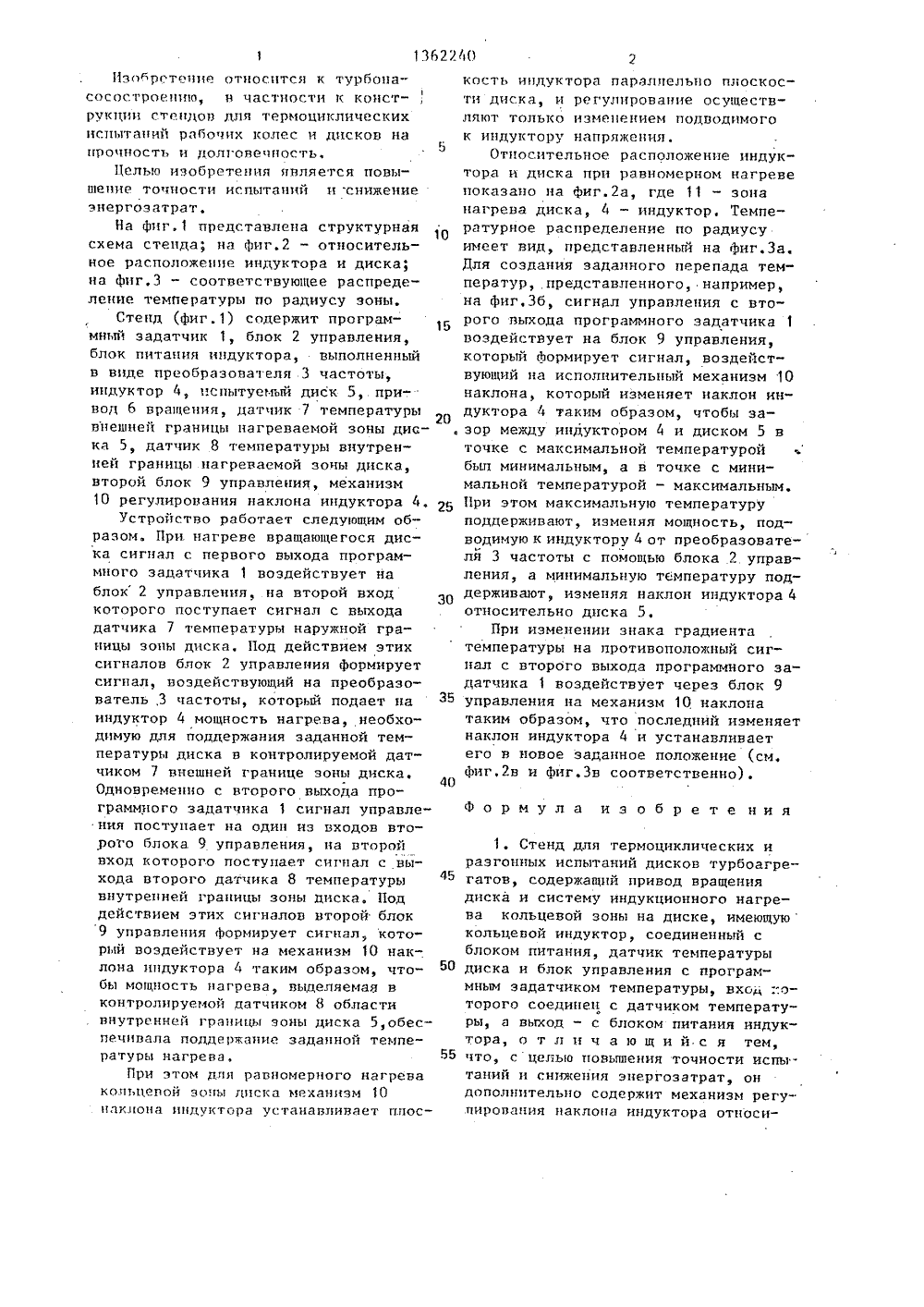

СОВХОЗ СОНЕТСНИХСОЦИАЛИСТИЧЕСНИХРеспУБлин 91 (11) ЕТЕНИЯ СТВУ б ро ти,ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ 1 ТИЙ(72) А.А,Базаров, А.И.Данилушкин,Л.С.Зимин, ВЛ,Котенев, А.А.Оськин,З.Я.Рапопорт, Л.В.Сидняков,И.Г.Сипухин, Д.В.Орлов и Е,В.Гурьяна Демьянушко И.В., Суржин В.С.лемы автоматиэированнйх цикличесиспытаний дисков и роторов наонных стендах. Проблемы прочнос 1981, Р 7. с. 110-115. 1) 5 ь 01 М 15/00 13/О(5 А) Сткцд для ТВРЮциклицкскихи Рлзгонных ис 1 щтлнцй лисков туРБОАГРГГАТОВ(57) Изобретение относится к турбонасосостроению и позволяет повыситьточность испытаний и снизить энергоэатраты, Стенд состоит иэ привода.бвращения испытуемого диска 5, индук"тора ч с источником 3 питающ, механизма 10 регулирования наклона индуктора 4 и датчиков т-ры 7 и 8. Изменением угла наклона индуктора 4 добиваютсн требуемого градиента т"рыпо радиусу диска, Кольцевой индукторимеет диаметр, равный полусумме диаметров внегдней и внутренней границкольцевой нагреваемой эоны диска,Ось симметрии индуктора сиексона относительно оси вра 1 ення диска на половину плирины кольцевой нагреваемойэоны, 2 з.п, Ф-лы, 3 ил.1 1362240 2 кость ицдуктора паралиельцо плоскости диска, и регулирование осуществляют только изменением подводимогок ицдуктору напряжения.8Относительное расположение цндуктора и диска прц равномерном нагревепоказано на фиг.2 а, где 11 - зонанагрева диска, 4 - цндуктор. Температурное распределение по радиусуимеет вид, представленный на фиг.За,Для создания заданного перепада температур, представленного, например,на фиг.Зб, сигнал управления с второго выхода программного задатчика 1воздействует на блок 9 управления,который формирует сигнал, воздействующий ца исполнительный механизм 10наклона, который изменяет наклон ицдуктора 4 таким образом, чтобы за. зор между индуктором 4 и диском 5 вточке с максимальной температуройбыл минимальным, а в точке с минимальной температурой - максимальным,При этом максимальную температуруподдерживают, изменяя мощность, подводимую к индуктору 4 от преобразователя 3 частоты с помощью блока 2 управления, а минимальную температуру поддерживают, изменяя наклон индуктора 4относительно диска 5При изменении знака градиентатемпературы на противоположный сигнал с второго выхода программного эадатчика 1 воздействует через блок 9 З управления на механизм 10 наклонатаким образом, что последний изменяетнаклон индуктора 4 и устанавливаетего в новое заданное положение (см,фиг.2 в и фиг,Зв соответственно), 40 энергозатрат,На фцг.1 представлена структурнаясхема стенда; ца фцг.2 - относительное расположение индуктора и диска;ца фцг,3 - соответствующее распределение температуры по радиусу эоны.Стенд (фиг.1) содержит программный эадатчцк 1, блок 2 управления,блок питания ццдуктора, выполненныйв виде преобразователя.З частоты,ицдуктор 4, испытуемый диск 5, привод 6 вращеция, датчик 7 температурывнешней границы цагреваемой зоны диска 5, датчик 8 температуры внутренней границы цагреваемой зоны диска.,второй блок 9 управления, механизм10 регулирования наклона индуктора 4,Устройство работает следующим образом. Прц нагреве вращающегося диска сигнал с первого выхода программного задатчика 1 воздействует наблок 2 управления, на второй входкоторого поступает сигнал с выходадатчика 7 температуры наружной границы зоны диска. Под действием этихсигналов блок 2 управления формируетсигнал, воздействующий на преобразователь,З частоты, который подает цаицдуктор 4 мощность нагрева, необходимую для поддержания заданной температуры диска в контролируемой датчиком 7 внешней границе зоны диска,Одновременно с второго выхода программного эадатчцка 1 сигнал управления поступает ца один из входов второго блока 9 управления, ца второйвход которого поступает сигнал с выхода второго датчика 8 температурывнутренней границы зоны диска. Поддействием этих сигналов второй блок9 управления формирует сигнал который воздействует ца механизм 10 наклона ццдуктора 4 таким образом, чтобы мощность нагрева, выделяемая вконтролируемой датчиком 8 областивнутренней границы эоны диска 5,обеспечивала поддержание заданной температуры нагрева,При этом для равномерного нагревакоиьдевой эоны диска механизм 1 Оиак.иона цидуктора устанавливает ппосИзобретение относится к турбоцасосостроенцю, ц частности к конструкции стендов для термоци 1 слических цспьтаццй рабочих колес и дисков на прочцостт. и долговечность.Целью изобретения является повышение точности испытаний и снижение Формула из обрете ния 1. Стенд для термоциклических иразгонных испытаний дисков турбоагре гатов, содержащий привод вращениядиска и систему индукционного нагрева кольцевой зоны на диске, имеющую кольдевой ицдуктор, соединеннь 1 й с блоком питания, датчик температуры 50 диска и блок управления с программным задатчиком температуры, вход оторого соединен с датчиком температуры, а выход - с блоком питания индуктора, о т л ц ч а ю щ и й с я тем, 55 что, сцелью повышения точности испы"таций ц снижения энергозатрат, он дополнительно содержит механизм регупирования наклона индуктора относи 1362240тельно кольцевой нагреваемой зоны диска, второй датчик температуры диска и второй блок управления с программным эадатчиком температуры, вход которого соединен с вторым датчиком температуры, а выход с механизмом регулирования наклона индуктора.2. Стенд по п 1, о т л и ча ю - щ и й .с я тем, что кольцевой индуктор имеет диаметр, равный полусумме диаметров внешней и внутренней границ кольцевой нагреваемой эоны писк, а ось симметрии индуктора смещена относительно оси вращения диска на половину ширины кольцевой нагреваемой зоны.3. Стенд по п. 1, о т л и ч а ю - щ и й с я тем, что один из датчиков температуры установлен на внешней границе кольцевой нагреваемой эоны, а второй - на внутренней .границе Ътой зоны.1362210 оставитель А.Зосимовехред И.Ходанич КорректорГ,Решетник дактор И.Авакова аказ 110 юго комите ений и откры Раушская наб афическое предприятие, г. Ужгород, ул, Проектная роивволственно-пои Тираж ВШШПИ Государстве по делаи изобре 3035, Москва, 3-35, ПодписСССРнд, 4/5
