Кошкин

Номер патента: 554307

Опубликовано: 15.04.1977

Авторы: Кошкин, Мизин, Руденко, Серов

МПК: C22C 33/04

Метки: 18-ного, ферросилиция

...пнпцпруется горение масел нагретой футеровкой ковша. Увеличение скорости и суммарного расхода воздуха выше указанных пределов вызывает оплавлсние струткки вблизи фурмы и заметное окисление железа, а уменьшение скорости и расхода воздуха ниже рекомендуемых пределов приводит к неполному удаленшо масел и влаги и не обеспечивает желаемую температуру подогрева стружки,Температура подогрева стружки перед растворением снпкается до 250 в 4 С (вместо 500 - 1000 С). Нагрев стружки до такой температуры осуществляется без расходования специального топлива за сст тсла от сгорания масляп 1 и прпъесс 1. Прп этом п 1,посью устраняется опасность выбросов металла во время растворения, вызываемая интенсивным пспареппсм и взрывами смеси паров...

Номер патента: 553036

Опубликовано: 05.04.1977

Авторы: Алимов, Егоров, Кантор, Кошкин, Курако, Овчинников, Сибирцев, Соловейчик, Терентьев, Шварцман

МПК: B22C 5/00

Метки: регенерации, смеси

...к трубопроводу 11для отвода газов, в котором выполнено вы тяжное окно 12.Установка работает следующим образом.Предварительно измельченные куски отработанной песчано-смоляной смеси пптателем подают в загрузочное устройство 1 п заполпя ют внутреннее пространство устроцства, ограниченное корпусом 2, воздухораспределительной решеткой 7 и кожухом 3. Уровень отработанной смеси в приемной воронке поддерживают постоянным в течение всего времени работы устройства. Из короба 9 подвода воздуха в реактор 4 к воздухораспределительной решетке 7 под давлением 8,0 - 12,00 мм вод. см/мм кипящего слоя подают предварительно нагретый воздух,Одновременно в реактор 4 подают продукты сгорания топлива через газоподводящие сопла, отстоящие от...

Номер патента: 552059

Опубликовано: 30.03.1977

Авторы: Габриэлянц, Кошкин, Тихонов

МПК: A23B 4/06

Метки: мяса, термовлажностной

...сжатого воздуха, воздухозабором 10 с клапаном (на чертеже не показан), воздуховодами 11, соединяющими сторону высокого давления нагнетателя 7 с отсеком 4 для подсушки мяса, клапанами 12 и 13 для выпуска отработанного воздуха, каналом 14 для подвода в промежуточный теплообменник 5 и каналом 15 отвода из него охлаждающей среды с переключающими клапанами 16, Канал 14 соединен трубопроводом 17, имеющим клапан 18, с клапаном 12. Трубопровод 19 с клапаном 20 соединяет всасывающую сторону нагнетателя 7 с теплообменником 5.552059 Формула изобретения Составитель Б. Тихонов. Хубларова Техред Л. Овчинникова Корректор А. Николае едакт Тираж 609 сомитета Совета Министров обретений и открытий 5, Раушскап паб д. 45 Поди испоСР Типографии, пр. Сапунова...

Номер патента: 550155

Опубликовано: 15.03.1977

Автор: Кошкин

МПК: A47G 23/08

Метки: блюд, общественного, питания, предприятиятиях, раздачи

...33.В отделении для приема пищи вдоль конвейера 1 установлены сиденья 34, образующие совместно с неподвижными подносами 2 место для посетителей (см, фиг. 3). В отделении для приема пищи в целях безопасности и сангигиены конвейер 1 закрыт ограждением 35 и крышками 36,На выходе из отделения для приема пищи установлено устройство 37 для поворота подносов 2 вокруг оси 31. На этом участке траектории конвейера 1 под подносами 2 размещена емкость 38 для сбора остатков пищи. В отделении санобработки пищи (см. фиг.1) траектория конвейера 1 проложена через моечные и сушильные установки 39. После отделения санобработки размещено устройст.455055 живаются на соответствующие места, открывают крышки 36 и приступают к приему пищи,Пока посетители...

Номер патента: 545769

Опубликовано: 05.02.1977

Авторы: Кошкин, Сидорин, Усов, Хренков

МПК: F04B 47/02

Метки: глубинный, насос, штанговый

...время начала цикла вторец плунжера 3 находитнесколько ниже места ввожины в камеру насоса. Ниположено мертвое иростр находится вода или дегазпрованная нефть, причем давление под плунжером равно давлению иа выкиде насоса. При ходе плуижера вверх давление в камере насоса сразу же 5 После начала его движения снижается доВеличииы давления иа приеме, всасывающий клапан 2 Отк)ЫВястся и газо-жидкостная смесь начиняет поступать в рабочую полость цилиндра 1. Процесс всасывания про- О до Жяетс 51 до тех пор, пока плмнжср не достигнет крайнего верхнего положения,При ходе плунжера вниз всасывающийклапан закрывается и давление в камере пасоса начинаст интенсивно расти до тех пор, 5 пока це выравнивается давление над и подилунжером. После...

Номер патента: 544514

Опубликовано: 30.01.1977

Автор: Кошкин

МПК: B23B 25/06

Метки: двухсуппортным, станком, токарным

...момента оба рабочих органа управ ляются одним спгналом хе н поэтому перемещаются в одном направлении со скоростью ос=е, оставаясь на постоянном расстоянии Лх При этом второй рабочий орган выполняет полезную работу, а первый освобок- ЗО дает для него рабочую зону. Смещенс отво 54451410 15 20 25 30 димого рабочего органа фиксируют в устройстве смещения. При необходимости инструмент отводимого органа может быть выведен из соприкосновения с деталью, например, поворотом револьверной головки или любым другим способом.В некоторый момент времени (фиг, 3) направление движения второго рабочего органа в соответствии с программой обработки детали меняют на противоположное, и оба органа движутся в обратном направлении. Когда они достигнут...

Номер патента: 543827

Опубликовано: 25.01.1977

Авторы: Кошкин, Мелькумов, Солодов, Шишенков, Эйгенброт

МПК: G01D 5/22

Метки: бесконтактный, переключатель, трансформаторный

...обмотку и при отсутствии ферромагнитных масс в контролируемом 15зазоре рабочей ветви 1 на выходе встречновключенных сигнальных обмоток, а следовательно на входе транзистора 7 сигнал отсутствует и коллектор-эмиттерный переходтранзистора 7 закрыт,20При появлении в зоне рабочей ветви 1 магнитопровода контролируемого механизма,обладающего ферромагнитными свойствами,магнитная проводимость ветви 1 возрастаети одновременно увеличивается индуктивноесопротивление секции 3 первичной обмотки.Возрастает коэффициент взаимной связи междусекцией 3 и обмоткой 4, Вследствие этогонаведенная э.д,с. в обмотке 4 будет больше,чем в обмотке 6 и на входе транзистора 7появляется сигнал, который в проводящийдля коллектор эмиттерного перехода транзистора 7...

Номер патента: 542172

Опубликовано: 05.01.1977

Автор: Кошкин

МПК: G05B 19/18, G05B 19/418

Метки: многоканальное, программного

...быть вставлены в любой из блоков ввода. Допустимведущая про. грамма вставлена в блок ввода 1, В соответствии с этим кнопками предварительной установки 1 на схеме не показаны) триггер 9 устанавливается в единичное состояние, а триггер 10 - в нулевое. Затем осуществляется пуск ведущей программы, Каждый кадр ведущей программы через блок 1 поступает в блок управления 3, где отрабатывается При этом с выхода блока 3 командные импульсы по каналам Х, у поступают в схемы управления приводами станка. По окончании отработки очередного кадра программы блок 3 вырабатывает сигнал "окончание отработки", который, пройдя через элемент "И" 7 открытый единичным сигналом триггера 9.исхему "ИЛИ" 5 поступает в блок ввода 1 и включает отработку следующего...

Номер патента: 541145

Опубликовано: 30.12.1976

Автор: Кошкин

МПК: G05B 19/406

Метки: задающее, программное

...блока 4 задания технологических команд, выходы технологических команд интерполяторов 1 и 3 меньшего ТКП и большего ТК, чисел оборотов шпинделя - к входам блока 5 вычисления коэффициентов коррекции скоростей подач, с двух кодовых выходов которого коэффициенты коррекции поступают к кодовым входам блоков 6 и 7 умножителей, включенных между генераторами 8, 9 тактовых импульсов и интерполяторами 1, 3, Входы блока 10 совпадения подключены к выходам сигнала холостого хода интерполяторов 1, 3, а его выход - к входу сигнала исполнения блока 2.Устройство работает следующим образом.Основная информация о перемещениях суппортов в виде унитарного кода передается с выходов интерполяторов 1 и 3 в схемы управления приводами станка. Информация о числе...

Номер патента: 530957

Опубликовано: 05.10.1976

Авторы: Еремин, Кошкин, Осипов, Песоцкая, Эварт

МПК: F01N 1/12

Метки: внутреннего, выпуска, глушитель, двигателя, сгорания, шума

...разрез; нафиг. 3 - сечение трубопровода в месте крей-Ь1 пения к впускному /выпускному/ патрубку;1 а фиг. 4 - сечение трубопровода в плоскости разделительной перегородки.В корпусе 1 глушителя на его торцовыхстенках 2 и 3 закреплены впускной 4 и вы пускной 5 патрубки. Патрубки соединенымежду собой изогнутым перфорированным трубопроводом 6. В средней части трубопровоц6 прикреплен к корпусу 1 разделительнойператороакоп 7, которая палит замкнутую по- ацость гпущитепя на цве части 8 и 9, Трубопровод 6 имеет прямоугольное сечение с не.прерывным изменением длин продольной ипоперечной осей от равных у патрубков 4 и5 цо минимальной /максимальной/ - в плос- Вкости пересечения с перегородкой 7,В трубопроводе 6, вдоль его изогнутойоси...

Номер патента: 528978

Опубликовано: 25.09.1976

Авторы: Гулин, Кошкин, Кузнецов, Полотнянщиков

МПК: B21B 39/20

Метки: кантовки, листа, рулонов, тонкого

...4 - вид сверху нв устройство дпя кантовки рупонов тонкого диета,Предпвгаемое устройство имеет Ь -образный оычвг 1 угол между плечаорого превышает 90, Рычаг 1 шврзакреплен нв стойке 2 и соединенверсу 9, жестко соединенную с упомянутымплечом рычага,В процессе рабты рулон, стоящий торцом на цепи транспортера, останавливается так, чтобы передняя по ходу движения образующая его не доходила на некоторое расстояние до вертикального плеча рычага 1. йяроцилиндрами 3 рычаг 1 поворачивается относительно стойки 2, прн етом опорная О поверхность тележки 4 поднимает ру.он с цепи транспортера, При достижении определенного угла наклона оси рулона, тележка 4 под действием составляющей веса его начинает перемешаться на катках 5 д относительно...

Номер патента: 511189

Опубликовано: 25.04.1976

Авторы: Кошкин, Лабурдов

МПК: B24B 19/11

Метки: бесцентровом, жестких, опор, установки, шлифовании

...обрабатываемой детали подвижное кпльцо 2 на лицевой тоРцовой поверхности имеет круговую шкалу 1 2,концентричную его оси, отвес 13, закрепленный с помощью оси 14 над отметкой круговой шкалы" 90", Т-образный паз подвижногокольца 2 подвижно вставляются две сухаря1 5 с винтовым отверстием в направлечии радиуса подвижного кольца 2 и двумя плоскими направляющими, параллельными оси винтового отверстии, В каждое винтовое отверстие сухарей 15 ввинчиваются винты 16 с головкой для их вращения вру ную и цилиндрической шейкой, На плоские направляющие сухарей 15 устанавливаются два подвижных упора 17 со шкалами, соответствующими диаметрами базирования обрабатываемых деталей. Нулевой отметкой этих шкал является ось подвижного кольца 2, а...

Номер патента: 511180

Опубликовано: 25.04.1976

Авторы: Волков, Золотухин, Клусов, Кошкин

МПК: C23G 3/155

Метки: автоматической, блоков, инструментальных, смены

...,гдг,;г М Пг гл; гНггиагрТС В; ,," г ;", ъ 7;лгил,СР"ЩЯ Лгоро35 ВЫ 80".Л- :аг 1"-Р гПГ"Т-.) В 3 7усггсгггеи -.г- , тг"гс .гг6у1,",". ,гм -А "ь .Аамсйи /лТЯЛНО гг"лг; 1 гСг ; ггг .г"гОРУУСНа И ОитаДСТИРУетг С.гЬ , гЯ. П.гД Ы СогниХИ НЙЗам 8 иу НадгСч Ср ОТ едектрОМагинта 36Ь а , Г - Г сг.ЛРНа И. ГгЦЬ. Д. Ом ПОкаэано М 6:О егоУСТаНОВКИ гР фиисаОР 3.ДРИТЯГивйеТСЯ Кмагниту и ООВОбоадат упгравлЯ 2 СЯщй палец6 КСТООЬдгдгд деС;Н 8 г др"д;СИНЬ СТВОДИ., СЯ В г ргагйа 8 дгг ЧСгдогогение И В Про,Цессе ВРа."181;Я ВСТУПает ВО ВэаимойейСТВИ 8гОВООг,оьгЧНГОМ 4 Сонергая ВО де,л,"лИ Т. тггг г ере ЕздедВдодг рЬГ.ЧГЗ рО,Гй /б Которсдо ВэаимодейСТВУ 8.С ЬПКННМ ОаЗГ:.1 дг-;ЬГГМ рЫЧагом 23ОдР :",-;"аОВ.Г ОдаГ ГВМУ ПОВОЭОТНЬг гйг ,.; лгТ гКоролггг 4пает...

Номер патента: 508477

Опубликовано: 30.03.1976

Авторы: Грошев, Кошкин, Кудрявцев, Мовшевич, Пестунович, Рыжов, Смолян, Шилова

МПК: C01F 7/58

Метки: алюминия, безводного, хлорис-того

...в количестве 0.2 - 1,0 вес. %, преимуьцественно Ол - 0,8 вес. % в пересчете на кальций. Формула изобретения 1. Способ получения безводного хлористого алюминия путем хлорирования каолиновых брикетов в присутствии восстановителя при 900 - 1250 С, отличающийся тем, что, с целью интенсификации процесса, и каолиновые брикеты вводят ка.чьцийсодсржащие сое 5 2. Способ по п, 1, отличающийся тем, что в качестве кальцийсодержащих соединений используют окись, гидроокись, хлорид, карбонат кальция. Составитель Т. Артемьева Техрсд Т, Трусова Корректор Л, Котова 1 зсдактор Т. Пилипенко Заказ 1160 9 Изд. Хе 1249 Тираж 630 Подписное ЦНИИГ 1 И Государственного комит:та Совета Министров СССР но делам изобретений и открытий 113035, Москва, Ж, Раугпская...

Номер патента: 506001

Опубликовано: 05.03.1976

Авторы: Болдинов, Кошкин, Федоров

МПК: G05B 19/16, G05B 19/416

Метки: двигателя, исполнительного, разгона, станка, торможения

...сммнрующего счетчика 6, а два другх связаны с выходами сигналоз пхск разгона;усх тормс)кс 1)ия. Вход суммирую цего счетчика подключен к зыхо,у блока Вь.читяння 7, Одн нз Вхсдоз которого подключе к генератору опорных иму;)ьсов 8, а другой - к одному нз вь)ходов делителячастоты 2.Работает устройство следующим образом, С генератора импульсов 1 частота посту. лязт на делитель частоты 2. С его зыхздсзЬцастоты )ОТ НЯ УПоп КЗГр 35 равляемые входы блока ключей 3. Пусть вначальный момент реверсивный счетчик 4 находится в нулевом состоянии. При этом всеключи блока 3 закрыты по управляющимвходам. С приходом сигнала пуск разгона 5на блок управления б импульсы с суммирующего счетчика б поступают на положительный вход реверсивного счетчика 4,...

Номер патента: 503211

Опубликовано: 15.02.1976

Авторы: Болдинов, Кошкин, Федоров

МПК: G05B 19/418

Метки: программного, станками

...на схемы элементов И б, 8, 10, 12 и 14, при этом элементы И 7, 9 и 13, управляемые сигналом Нарезание резьбы НР, находятся в закрытом состоянии. Система перекоммутируется в три независимых устройства; двухкоординатный интерполятор, состоящий из блоков 1, 3, 4, 5, 6, 10 и 14, и два одинаковых устройства прямоугольного управления, состоящие соответственно из блоков 8, 11, 16, 18, 20 и 12, 15, 17, 19, 21,Информация ЬХ и ЛУ о перемещениях суппорта, обрабатывающего конусную поверхность, заносится в блоки 4, 5. По сигналу Пуск частота с выхода генератора 1 через элемент И б поступает на вход распределителя 3, с выхода которого последовательность распределенных импульсов поступает на блоки ключей 4, 5, с их выходов через элементы И 10,...

Номер патента: 501189

Опубликовано: 30.01.1976

Авторы: Аляпышев, Безуглый, Гриднеев, Ждановский, Кошкин, Кошнан, Кузютин, Максимов, Николаенко

МПК: F02M 65/00

Метки: дизеля, закоксование, испытания, форсунки

...тепла в топливо, проходящее через цспытываемуо форсуцку. Дополццтелы:ое повышение темперят ры способствует ицтецсцфикяццц процесса цагарообразовацця. изооретеция еля ца заа осцовцойюю цз ко яемую форч ающийроцесса ис- впрыскцвакте сжатия,Изобретение относится к области ма 1 цшостроения ц предназначено для испытания форсуцок дизелей ца закоксовацие, в частцостц ца пагарообразовацие в сопловых кацалах распылителей. 5Известен способ цспытация форсунок ца закоксовацие путем впрыска топлива осцовцой и дополццтельцой частями, последиою из которы.; впрыскцва ют через испытывае мую форсуцку ца такте расшцреция.1 ООднако такой способ малоэффектцвец прцисследовации цагарообразовация в сопловых каналах распылителей форсунок, так как при...

Номер патента: 495411

Опубликовано: 15.12.1975

Авторы: Вознесенский, Кошкин, Морозов, Селезнев, Тохтасьев

МПК: E02C 5/00

Метки: гидротехнического, сооружения, судоподъемник

...отсеков, часть которых размещена выше уровня воды верхнего бьефа и сообщена с ним и камерой, а другая часть балластных отсеков сообщена с нижним бьефом и камерой.На фиг. 1 изображен поперечный разрез по подпорному сооружению, вид сбоку на судоподъемник; на фиг. 2 - план сооруж на фиг. 3 - продольный разрез по оси подъемника в положении, когда горизонт в камере совмещен с уровнем нижнего б на фиг, 4 - то же, в положении совме горизонта воды в камере сна фиг, 5 - поперечный ра р Р Удоподъемника.Судоподъемник включает камеру 1 с вер 5 ховым затвором 2 и низовым затвором 3. Камера 1 посредством шарнира 4 присоединенак входному оголовку 5 и снабжена отсекамиплавучести 6 и балластными отсеками 7 и 8,которые сообщаются с бьефами 9 и 10 по...

Номер патента: 493541

Опубликовано: 30.11.1975

Авторы: Засорин, Кошкин, Обухов, Сидоров

МПК: E04G 3/16

Метки: опора, платформ, подвески, подвижная, рабочих

...и к ней шарнирно прикреплена с возможностью поворота по направляющим ходовая рама.На фиг. 1 показан общий вид подвижной опоры с ходовой рамой, установленной на перекрытии, и рабочей рамой, развернутой относительно ходовой под углом 90, на фиг. 2 - подвижная опора в плане в процессе передвижения и разворота в угловой точке перекрытия (направление движения и разворота обозначено стрелками). Подвижная опора включает ходовую 1 и рабочую 2 рамы с приводом 3 и консольные балки 4 с фиксаторами 5 и отводными блоками 6.соединенные с рамой 2 посредством шарни ров 7,Рабочая рама 2 снабжена аутригерами 8 ик ней шарнирно прикреплена с возможностькт поворота по направляющим 9 посредством приводного механизма 10 ходовая рама 1, со держащая...

Номер патента: 491565

Опубликовано: 15.11.1975

Авторы: Жилов, Кошкин, Павлов

МПК: B65H 17/34

Метки: намотки, планки, рулонной, шпиндель

...зазора26 между уступами кулачков 7 и 8.В исходном положении шпиндель остановлен рычагами 23 и 24, так, что щель 25 находится против направляющих, по которым по ступает пленка.С направляющих (на чертежах не показано) пленку подают в двустороннюю щель между сухарями, на стержень 16 нажимает исполнительный элемент автомата, например 20 кулачок (на чертежах не показан), так, чтопосле сжатия пружины 20 и перемещения вдоль оси шпинделя цилиндра с клином 17, сухарь 13, поворачиваясь на некоторый угол относительно штифта 14, зажимает заведен ный конец пленки. При этом пружина 15 сжи.мается.При этом кулачки 7 и 8 отводят рычаги 23и 24 и вращение передается на шестерню 5, которая через пружину 3 и диск 4 вращает 30 шпиндель и производит намотку...

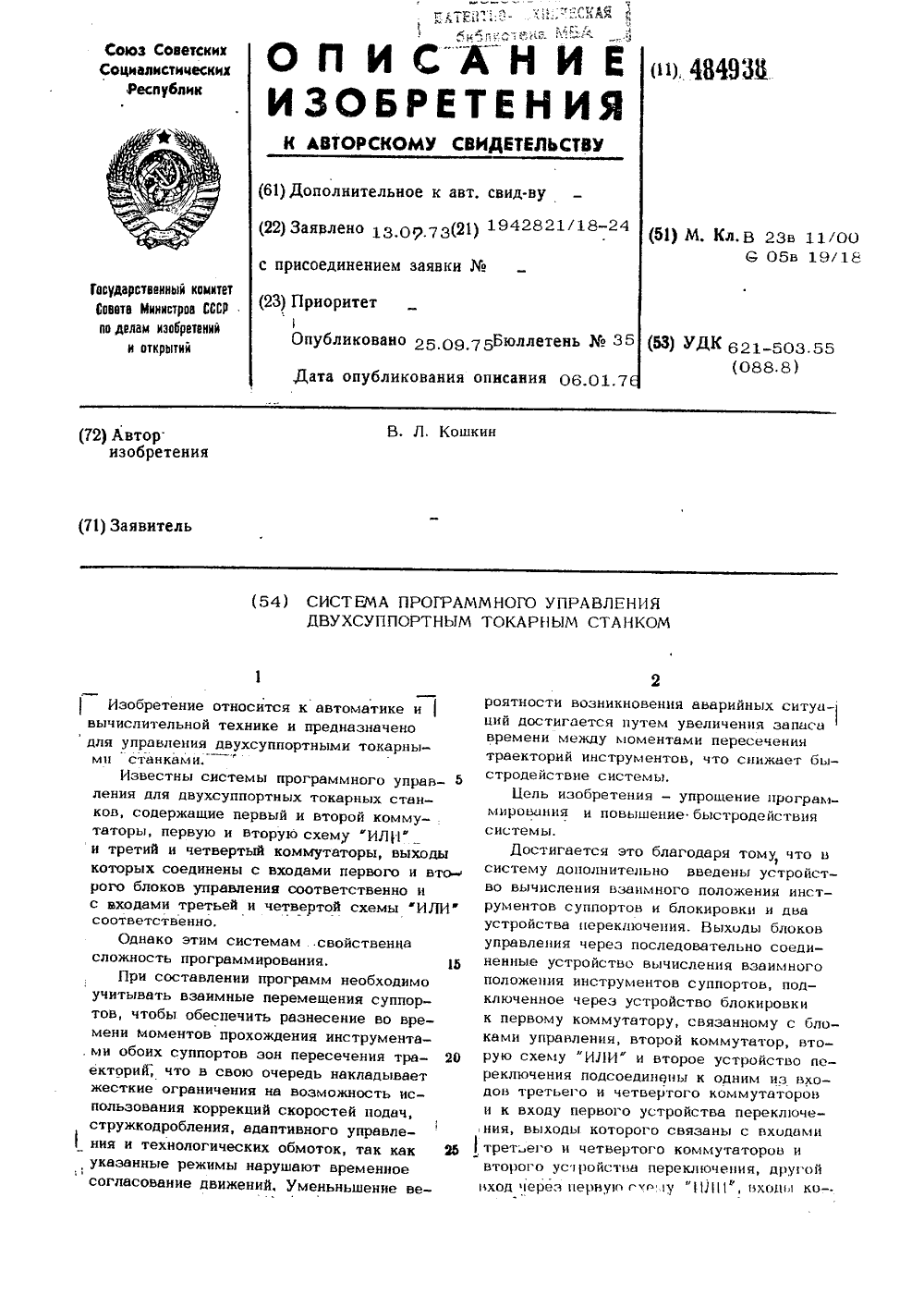

Номер патента: 484938

Опубликовано: 25.09.1975

Автор: Кошкин

МПК: B23B 11/00, G05B 19/418

Метки: двухсуппортным, программного, станком, токарным

...и (г). Кроме того в блок вычислениявзаимного положения инструментов 5 поступают сигналы технологггческнх командсмены инсгрументов обоих суппортов пзб доков 1 и 2 , что позволяет автоматически учитывать изменение размеров работа-ющих инструментов при их сливене. Поканеравенства (в) и (г ) не выполиютсодновременно блок 5 никаких сигналов певырабатывает, и оба блока управения 1и 2 работают совершенно независимо писвоим програллалькоторой режим работы возгшкае г в тот) момент, когда блок 5 обнаружива. т одновременное вылолненне неравеги: гв (в) ц(г). При этом он вырабатывает свгпали ( Отвод, который поступает на вход ком 484938мутатора 6, на управляюшие входы кото-рого воздействуют сигналы "Чистовая (черновая) операция" первого и...

Номер патента: 484407

Опубликовано: 15.09.1975

Авторы: Бухгольц, Галиченко, Динерштейн, Дмитриев, Кошкин

МПК: G01F 23/24

Метки: датчик, уровня

...датчика. жом.Датчик уровня содержит герметич пус 1, к которому прикреплены гибкие ты 2 и 3, Гибкий элемент 2 снабжен сатором 4. В гибком элементе 3 пара расположены спираль сопротивлеия косьемцая лента 6, выполне 1 иая, ц из пружинной спирали. Корпус 1 элементы 2 и 3 заполнены цеэлект 1 жидкостью 7. Датчик уовня крепитс керу с помоцью устройств 8. При отсутствии в бункере сыпучего материала ца гибкий элемент 3 действуют давление жидкой среды буксра, усилие О исса столба жид ости, окружОщс дачик, и усилие От ьсса яидкосп т.уммарцос воздс 11 Свие Ог этих ) си.ий удерж 11 вает гиои Й элемент 3 в исхо 1 цом состоянии.Сыпучий материал, оседая в бункере, вызывает прогиб гибкого элемента 3, вследствие чего возникает копакт между спиралью...

Номер патента: 483958

Опубликовано: 15.09.1975

Автор: Кошкин

МПК: A01G 7/00

Метки: листьев, термостатирования

...вид сверху; на фиг. 4 - предлагаемое устройство для термостатирования листьев в положении, когда двухстворчатая рамка в закрытом состоянии с листьями закреплена на боковых трубках ячеек.Теплопроводящие ячейки 1 с основанием 2состоят из боковых трубок 3, расположенных 5 по периметру теплопроводящих ячеек 1 и закрепленных концами в основании 2, и тонких срединных трубок 4, которые соединены с боковыми трубками 3, Трубки 3 служат опорой теплопроводящих ячеек 1 и для циркуляции 10 жидкости через тонкие срединные трубки 4.На концы боковых трубок 3 надевают гибкие шланги 5 для подачи жидкости в теплопроводящие ячейки 1.Двухстворчатая рамка б состоит из внут ренней рамки 7 и внешней рамки 8 с зажимами-фиксаторами 9, которые служат для...

Номер патента: 483485

Опубликовано: 05.09.1975

Авторы: Вознесенский, Кошкин, Селезнев

Метки: гидротехнический, затвор

Номер патента: 481825

Опубликовано: 25.08.1975

Авторы: Заикин, Кошкин, Лобышев

МПК: G01N 27/02

Метки: жидкости, протоке, электропроводности

...усилителя 1 производится от источника 8 через дроссели 9 и Ю, а частотомер И подключен между общей точкой усйлителя и "землей"Поскольку концевые обкладки ячейки заземлены, врезка такой ячейки в зазем.ленный металлический трубопровод не влияет на работу устроиства. В не 2 отоалых случаях концы металлического трубопровода сами могут служить электродами,вместо концевых обкладок ячейки.Благодаря очень широкому диапазону 5 измеряемых электропроводностей возможно использование однотипных приборовдля контроля различных продуктов. Предлагаемая конструкция устройства йозволяет использовать достоинства устройств 1 О подобного типа для промышленного контроля электропроводности жидких продуктовв протоке,Предмет изобретенияУстройство для...

Номер патента: 481482

Опубликовано: 25.08.1975

Авторы: Кошкин, Садовов, Шишенков, Эйгенброт

МПК: B61L 1/08

Метки: бесконечный, переключатель, путевой

...4, Компенсирующая обмотка трансформатора черезпоследовательный СЬ -контур 2 присоединена к исто шику питания 6, Вторая обмотка 7 дифференциального трансформатора4 последовательно с параллельным контуром 3 через регулировочный резистор 8соединена с источником питания 6, Выходная обмотка 9 дифференциального трансформатора 4 соединена через усилитель 1 0 сисполнительным элементом (на чертеже непоказан). Конденсаторы 11 и 12 образуютс обмотками 2 и 3 последовательный и параллельый Ь С-контур, соответственно,Соотношение витков обмоток 5 и 7 выбираются, исходя нз равенства создаваемых.Щагова "екред М.Семенов Редакто епанова Изд. 3 Ф Государствпо де Москв Подписно ж 598 ЦНИИП ета Министров СС крытийнаб 4 енного комитета Слам...

Номер патента: 478619

Опубликовано: 30.07.1975

Авторы: Андреева, Батрак, Кошкин, Лурье, Насикан, Шкляревский

МПК: B05B 7/30

Метки: питатель, порошкообразных

...тарировке управляющего прибора для каждого конкретного состава порошка,Предлагаемый питатель отличается от известного тем, что бункер его выполнен в виде последовательно расположенных воронок, а ось воронок смещена относительно оси питающего валика в сторону, противоположную направлению вращения валика.Это значительно упрощает конструкцию устройства при сохранении высокой точности дозирования порошковых материалов.На чертеже представлена принципиальная схема питателя порошковых материалов,5 Р педующпм образом.Дозируемый порошок засыпается в бункер,который герметично закрывается крышкой.Прн включении привода 7 питающий валиквыносит порошок из зазора между поверх 10 постыл валика и обрезом воронки через паз,прорезанный в основании...

Номер патента: 470650

Опубликовано: 15.05.1975

Авторы: Кошкин, Песоцкая, Терзибашьян

МПК: F02M 35/12

Метки: впуска, глушитель, двигателя, средства, транспортного, шума

...конструкции в предлагаемом глушителе шума расширительная камера образована внутренней и наружной стенками автобуса, а впускной патрубок выполнен в виде полости, ограниченной установленными между стенками перегородками.На чертеже показан описываемый глушитель шума,Он состоит из связанных между собой впускного патрубка 1, расширительной камеры 2 и трубки 3. Расширительная камера 2 образована наружной 4 и внутренней 5 стенками автобуса, например его боковой стенкой и обивкой последней. Впускной патрубок 1 выполнен в виде полости, ограниченной установленными между стенками 4 и 5 перегородками 6. На входе в патрубок 1 установлена защитная решетка 7. Труба 3 соединена с воздухоочистителем 8 двигателя 9. При работе двигателя воздух через защит...

Номер патента: 470624

Опубликовано: 15.05.1975

Автор: Кошкин

МПК: E21C 47/10

Метки: камнерезной, перемещения

...только по прямой, наряду с описанным используют и другой вариант. В момент зависания всей машины на лыжах рама ее, жестко соединенная с направляющими 13, проталкивается в ползунах 6 вперед (или назад) усилием, создаваемым гидроцилиндром 14 привода каркаса 15, и, после снятия нагрузок с эксцентриков, камнерезная машина занимает новое положение.Предмет изобретения 5 Устройство для перемещения камнерезноймашины, содержащее тележку с катками, ра.му вертикального хода, гидроцилиндры подъема рамы вертикального хода, горизонтальные ползуны тележки, эксцентрики, закрепленные 10 на горизонтальных ползунах с возможностьюповорота в вертикальной плоскости и присоединенные крюками к раме вертикального хода, опорные лыжи, подвешенные с возможностью...

Номер патента: 469027

Опубликовано: 30.04.1975

Авторы: Домашенко, Караганов, Качура, Кирилов, Кошкин, Румянцев, Филин

МПК: F17C 1/00

Метки: газов, переохлаждения, сжиженных

...паров сжиженного газа из емкости 1 понижается давление в паровом пространстве 4 емкости. Под действием образовавшегося перепада давлений из сосуда 5, помещенного в паровом пространстве емкости и содержащего пары переохлаждаемого сжиженного газа, эти пары через соединительные трубопроводы 6 поступают в барботер 7, помещенный в нижней части емкости, Выходя из последнего в виде пузырьков, пары пробулькпвают через переохлаждаемый сжиженный газ, перемешивая его, и вносят большое количество центров парогенерации, что интенсифицирует процесс испарения переохлаждаемого сжиженного газа.Барботированпе паров при вакуумировании емкости осуществляется без непосредственной затраты механической энергии только за счет перепада давления в паровом...
