Кошкин

Номер патента: 1280573

Опубликовано: 30.12.1986

Авторы: Горбенко, Кошкин, Медведева, Милехин, Семенов, Симецкий, Чуйкин

МПК: G05B 19/18

Метки: программного, станком

...же импульс, выданный по каналу + (положительноенаправление перемещения станка) устанавливает НБ-триггер 12 в состояние "1" и его выходной сигнал открывает элемент И 9. В случае, еслиимпульс выдан по каналу - (отрицательное направление перемещениястанка) то триггер 12 устанавливается в состояние Он и своим выходнымсигналом открывает элемент И 10. Импульсы координатных (+Х, -Х) прира 1щений с выхода любого канала ("+"или "-) через элемент ИЛИ 4 поступают на вход частотомера 5. Частотомер осуществляет непрерывное определение выходной частоты соответствующей координаты. Коды заданнойчастотомером 5 частоты поступают навходы дешифратора 6, в результатечего возбуждаются вь",ходы, соответствующие замеренной частоте. В случае, если...

Номер патента: 1280571

Опубликовано: 30.12.1986

Авторы: Горбенко, Кошкин

МПК: G05B 19/18

Метки: программного

...33, состояние которого зависитот знака перемещения по координате Х.Если знак "плюс", то открыт элементИ 37, если знак "минус", - элементИ 38. С выходов элементов И 37, 38последовательность импульсов, равная+(4 ЬХ +43 х), поступает на входы делителей 39 и 40 соответственно. А свыходов делителей 39 и 40 после деле ния на четыре на элементы ИЛИ 35, 36поступает последовательность импульсов, равная ЬХ 3 х, т.е. величинаскорректированного приращения согласно формулам (5) и (6) . С выходов 35 элементов ИЛИ 35, 36 эти импульсыпоступают на входы блока 23 управления приводом, Если в кадре задана команда "У", то в "единице" находитсятриггер 14, а так как его выход объе динен элементом ИЛИ 15 с единичнымвыходом триггера 13, то...

Номер патента: 1275375

Опубликовано: 07.12.1986

Авторы: Горбенко, Кошкин, Лапандин, Симецкий

МПК: G05B 19/18

Метки: коррекции, эквидистанты

...этих поправок оказываются в счетчиках 5 и б соответственна, Вычисленные поправки ис О пользуются.для алгебраического суммирования с величинами Хн, Уи и дают значения Хя, У начальной точкискорректированной дуги.Разрядность интерполятора 4 может быть ограничена разрядностью поправки Ь К без потери точности,как эта показано в известном устройствеПа сравнению с известным предла- ЗО гэемое устройство вычисляет поправкубыстрее в два раза, так как трехкоординатный линейный интерполятор выполняет интерполяцию одновременно повсем координатам, в то время, какинтерполятары известного устройстваработают поочередно. Кроме того,объем электронного оборудованияпредлагаемого устройства в 2-2,5 раза меньше, чем известного, так какв нем имеется всего один...

Номер патента: 1272050

Опубликовано: 23.11.1986

Авторы: Ионцев, Кошкин, Тарасов

МПК: F16K 3/10, F16K 47/02

Метки: запорное, управляемое

...открытия и снижает усилие на открыпгие запорного устройства.Кроме того, образовавшийся зазор обеспечивает переток воды из годводяггего патрубка 2 за запорный орган, благодаря чему происходит выравнивание давлений до и после запорного органа, а это значительно улучшает гидравлическую характеристику, так как предупреждает возникновение гидравлического удара при открыпгии запорного органа. Одновременно вода из подводящего патрубка 2 через гидрореле 12 поступает в подмембранную полость 16 реле выдержки времени. Опорожнение сильфона 20 продолжается до тех пор, пока мембрана 17 через связь 18 с запорным элементом 19 реле выдержки времени не поднимет запорный элемент 19 реле выдержки времени, обеспечив подачу воды в рабочую полость 10...

Номер патента: 1269776

Опубликовано: 15.11.1986

Авторы: Квятковский, Кошкин

МПК: A23B 7/02

Метки: грибов, сушки, фруктов

...10.Каждый держатель состоит из стержня 11, ручки 12, крюка 13 и кронштейнов 14, отогнутых от стержня 11 наугол от 80 до 90.Устройство работает следующимобразом, 35Вначале раздвигают рамки 1 и 5 доупора, а затем отгибают планки 2 шарнирами 3 наружу. После этого легкимнажатием сверху натягивают тканевуюоболочку 4 и фиксируют положение каркаса. Поворотные ножки 7 откидываюти камера устанавливается на опорнуюповерхность 8. Поворотом ножек 7добиваются необходимой высоты установки камеры над поверхностью 8 для 45тяги воздуха через камеру. Продукты,например нарезанные грибы, нанизывают на кронштейны 14, отогнутые поотношению к стержню 11 под прямымуглом,а мелкие грибы надевают цели ком на кронштейны 14, отогнутые под острым углом (30)....

Номер патента: 1268493

Опубликовано: 07.11.1986

Авторы: Авдонин, Кошкин, Кузнецов

МПК: B65G 53/40

Метки: камерный, питатель

...Вентилем на пульте управления (не показан) устанавливают необходимый в зависимости от выбранной производительности камерного питателя расход газа на 45 транспорт порошкообразного реагента. Затем подают воздух в иневмоцилиндр 10, газопровод 6 перемешается влево и между соплом 7 и диффузором 9 образуется кольцевой зазор. Газ на транспорт, проходя по газопроводу б, увлекает порошкоооразный реагент из раоочей камеры 1 и диффузор 9 и транспортный трубопровод 8.После выдачи заданного количества порошкообразного реагента из пневмонасоса прекращают подачу воздуха в пневмо- д цилиндр 10, газопровод б движется вправо за счет пружины 11 и сопло 7 прижимается к диффузору 9, перекрывая доступ порошкообразного реагент в транспортный трубопровод 8....

Номер патента: 1261886

Опубликовано: 07.10.1986

Авторы: Борисенко, Гейфман, Кошкин, Краснов

МПК: B66C 6/00

Метки: балок, монтажный, подкрановых, стык

...изобретени Москва, Ж - 35, Р П сПатент, г, Уж В. Липатовес КП орректор А. ТяскодписноеСССРийд. 45роектная, 4 едактор В. Петрашаказ 5273/6ВНИ го комитета й и откры аушская на город, ул. 3035, лиал П Изобретение относится к подъемно-транспортному машиностроению, а именно к подкрановым балкам для мостовых кранов.Цель изобретения - снижение материалоемкости.На фиг.1 изображен монтажный стык подкрановой балки, общий вид; на фиг.2 - разрез А - А на фиг.1; на фиг,З - монтажный стык с накладками.Монтажный стык подкрановых балок содержит стыкуемые на колонне 1 опорные отсеки 2 подкрановых балок. Каждый отсек 2 выполнен с опорным ребром 3, прикрепленным к стенке 4 и нижнему поясу 5, и со стыковыми накладками 6, прикрепленными...

Номер патента: 1258628

Опубликовано: 23.09.1986

Авторы: Басалов, Бутримова, Васильев, Енголычев, Кошкин, Фролов

МПК: B05B 17/04, B22F 9/10

Метки: барабан, диспергирования, расплава, центробежного

...прижимается к внутренней поверхности обода 2 и силами граничноготрения увлекается спиральным каналом 6, выполненным на внутреннейповерхности обода 2 и коническогокорпуса 1 по направлению к полости вала 4, Таким образом осуществляется равномерное охлаждение всей внут.рекней поверхности барабана - стабильное охлаждениеполучаемого продукта, а следовательно, повышаетсяоднородность свойств дисперсного материала, при этом, чем больше скорость вращения барабана, тем эффек-тивнее процесс охлаждения, так какувеличение центробежной силы способствует "выдавливанию" отработанного:хладагента" по каналу из полостибарабана и интенсификации теплоот-вода. Конический корпус 4 барабананеобходим для облегчения вывода охлаждающей жидкости из...

Номер патента: 1255993

Опубликовано: 07.09.1986

Авторы: Горбенко, Кошкин, Лапандин, Симецкий, Чуйкин

МПК: G05B 19/18

Метки: программного

...поступает на вход элемента ИЛИ 31 и на вход Б-триггера 20. Сигнал переполнения счетчика-распределителя 7 поступает на вход элемента И 23, элемента ИЛИ 31, и вход Б-триггера 19. Триггеры 19 и 20 устанавливаются в "1" а триггер 18 выходным7сигналом элемента ИЛИ 31 сбрасывается в "0". тот же сигнал подтверждает "0" триггера 17. Элемент И 26 закрывается. Прохождение частоты с выхода блока 6 задания скорости на вход коммутатора 8 прекращается. Отработка кадра закончена. Так кактриггеры 19 и 20 перебрасываютсяв единичное состояние по переднему фронту до переключения триггера18 в "О", то элементы И 28 и 29 ос255993 Ь 30 строя выходит вторая декада счетчика-распределителя 7, Тогда при подаче на входы счетчиков 7 и 11 1000импульсов, с выхода...

Номер патента: 1255262

Опубликовано: 07.09.1986

Авторы: Дубов, Комаров, Кошкин, Сапегин, Чагин

МПК: B21J 9/02

Метки: загрузочное, роторно-конвейерной

...4, и в случаевписывания транспортной цепи 2 и 3автомата 1 питания для второго подхода к автомату 1 питания и поддоном -отсекателем (не показан, расположенным под дополнительными трубками-накопителями 20, На участке 11транспортная цепь 4 выписывается иэавтомата 1 питания, унося в каждомложементе 28 по поддону 25 детали 27,а "столб" деталей 27 скользит по поддону-отсекателю 22. Детали 27, находяпиеся в ложементах 29 транспортнойцепи 2, своими торцами скользят поподдону 24.На участке ГУ транспортная цепь 4вновь вписывается в автомат 1 питания и охватывает его уже на дуге огибания с другими трубками-накопителями 14 и 20, Таким образом, транспортная цепь 4 своими ложементами 28устанавливается уже под другими трубками-накопителями 14...

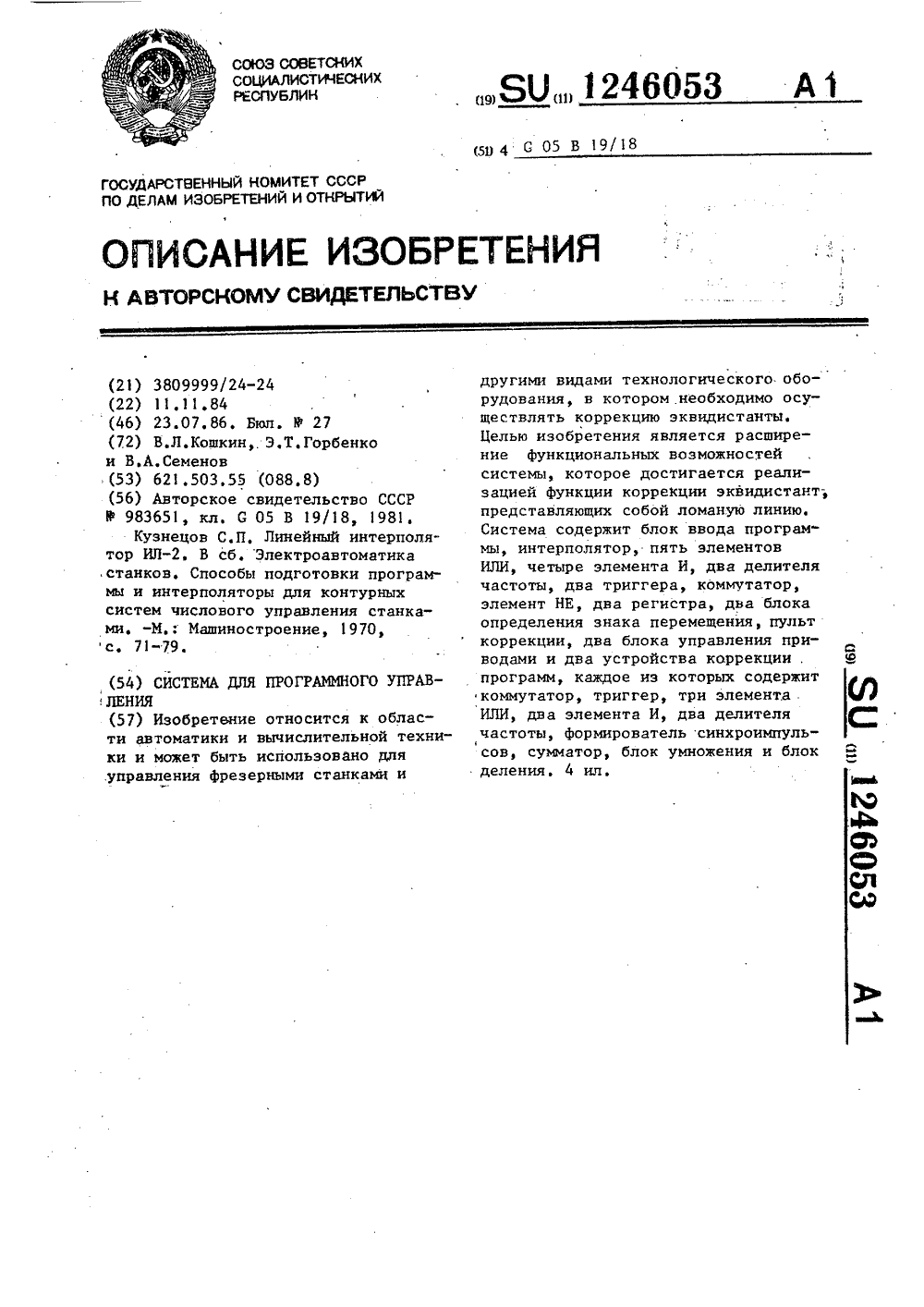

Номер патента: 1246053

Опубликовано: 23.07.1986

Авторы: Горбенко, Кошкин, Семенов

МПК: G05B 19/18

Метки: программного

...устройство по координате У. В случае, если в кадре задана ко манда "7" и "Ы", система работает следующим образом. Пусть для определенности в кадре создана команда, т,е, признак, внешнего контураЗаметим, что задавать одновременнокоманды Ч" и "11" нельзя так какконтур не может быть одновременнои внутренним и внешним. Б этом случае К - Б-триггер 13 устанавливается в положение единицы (Б) и его выходной сигнал, воздействуя на входэлемента ИЛИ 15, Формирует на еговыходе сигнал Работа с коррекциеикоторый поступает на входы коммутаторов 3 и 26 в устройствах 25, и 25Кроме того, единичный сигнал с выходатриггера 13 поступает на элементы И17, 20. Совокупность элементов И 17,1 8 и ИЛИ 9 реализует Функцию Формирования сигнала суммирования...

Номер патента: 1241472

Опубликовано: 30.06.1986

Авторы: Горбенко, Кошкин

МПК: H03M 1/24

Метки: код, перемещений

...выходы которых соединены с первыми входами, соответствующих модуляторов, выходы которых соединены с соответствующими информационными входами мультиплексора, выходы которого соединены с входами первого и второго интеграторов, вьмод первого интегратора через первый нуль-орган соединен с первыми входами первого и второго триггеров, выход второго интегратора соединен через второй нуль-орган с первыми входами третьего и четвертого триггеров, пер фазовый сдвиг сигнала с выхода счетчика 28 и, если к моменту появления следующего импульса опроса с выхода счетчика 26 перемещения подвиж 1ного органа больше не было, то разность фаз сигналов с выходов счетчика 28 и нуль-органа 45 будет равнанулю и импульсы подстройки с выходаэлемента И 40 не...

Номер патента: 1240394

Опубликовано: 30.06.1986

Авторы: Кошкин, Кошкина, Шейко, Яковлев

МПК: A01G 25/09

Метки: аварийной, дождевальной, защиты, многоопорной, самоходной

...элемента, трубки 5 управления, запитываемой из трубопровода 6 дождевальной машины у последней опоры через регулируемый дроссель 7, соединяющий последовательно установленные 2 О краны 8, взаимодействующие с механизмами положения датчиков опор 9, установленных на регулирующем стержне 10 механизма синхронизации машины каждой опоры," крана 11 управления, 25 соединяющего трубку 5 управления с нижней полостью 12 гидроцилиндра 3 и через обратный клапан 13 - с четырехходовым краном 4.Система аварийной защиты много опорной дождевальной машины работает следующим образом.. При осуществлении запуска машины производится перевод клапана управления в положение, обеспечивающее подачу воды из напорного трубопровода 1, через обратный клапан 13 в...

Номер патента: 1234037

Опубликовано: 30.05.1986

Авторы: Дубов, Кошкин, Сапегин, Чагин

МПК: B21L 9/02

Метки: втулочно-роликовых, сборки, цепей

...на фиг. 2 - схема окончательной напрессовкк той же пластины с одновременным выравниванием торцов. валиков со стороны этой щастины; на фиг. 3 - схема напрессовки второй наружной пластины. Способ осуществляется следующим образом,На базовую поверхность 1 устанавливают катушки 2, в отверстия которых устанавливают валики 3 до упора в базовую поверхность 1. Противоположные концы валиков 3, выступающие из катушек 2, взаимодействуют с ориентиром 4. Так как длины валиков 3 в соответствии с допусками по ГОСТУ 13563-75, различны, то после накатки фаски длины их еще больше отличаются из-за наличия на концах валиков кольцевого заусенца, поэтому верхние концы валиков располагаются на различных уровнях. При подаче первой 5 из напрессовываемых...

Номер патента: 1233103

Опубликовано: 23.05.1986

Авторы: Кошкин, Симецкий

МПК: G05B 19/18

Метки: автооператора, захватом, программного

...включение только левого цикла, независимо от наличия или отсутствия сигнала переполнения счетчика-делителя 5. Поэтому в описываемом случае реализуется левый цикл "Взять". Для этого блок 44 формирует сигнал "Движение в положение без 10 груза" (в точку А), который, пройдя через элемент ИЛИ 31, включает привод У. Этот же сигнал с выхода элемента КП 1 32, пройдя через элемент НЕ 40, блокирует элемент И 16, бла годаря чему импульсы с выхода элемента ИЛИ 20 датчиков 50 и 51 не смогут поступать на входы элементов И 14 и 15 и изменять состояние счетчика 11, т,е. искажать заданную ко ординату.Привод координаты У включается, и захват движется в направлении "-У" до точки А. По достижении захватом точки А сигнал с. выхода датчика 51 25 поступает...

Номер патента: 1230584

Опубликовано: 15.05.1986

Автор: Кошкин

МПК: A23N 7/00

Метки: капусты, кочанов, листьев, поврежденных

...очистки кочанной капусты от поврежденных верхних листьев. Устройство включает шпиндель 1 с острыми выступами 2. Над шпинделем 1 соосно с ним закреплена подпружиненная игла 3 с ограничителем 4.Шпиндель 1 связан с регулируемым приводом 5.Способ осуществляют следующим образом. Составитель О.ДрагуноваТехред И.Гайдощ Корректор С.Черни Редактор М.Товтин Заказ 2470/6Тираж 543 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно. полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Цель изобретения - повышение производительности трудааНа чертеже изображено устройство для осуществления предлагаемого способа.1 Кочан капусты 6 закрепляют в шпиц=деле 1, имеющем...

Номер патента: 1224177

Опубликовано: 15.04.1986

Авторы: Быстров, Волков, Кошкин, Марченко, Хоменко

МПК: B21J 7/16, B30B 11/12

Метки: прессования, роторная

...сообщается сихронное движение цс ых конвейерам 4 и 5, связанным соответственно с ротором 1 загрузки и ротором 3 вь)грузки. Изделия 6 из ротора 1 загрузки н)лзуцами 22 заталкиваются снизу в держатели 20 цепного конвейера 4 и взыимодействук)т со штыревым толкдтелем 24, перемещая его в крайнее верхнее положение, и транспортируются к технологическому ротору 2.1 дГе О( соцряжсия епцОГР,Окне), рд 4 с технлгическим ро,орм 2 (,рГ.)ло 7 ис) происходит цсрсдд(н Рдс.; иц б В 03 иццо оработки. При эт)м цэ)3(н 10 совсрц)ает ход БнР 3 ц ВоздеЙ(тв) ст пуансономом 14 ца Верхний грец цггыревогтолк- тсля 21. который В св 0 очередь взаим- действует с изделием бВыталкивает его В матрицу 8 инструментазьного блока 17 (фг. 7, цоложсни.:а;., и Гы,)сзо;то. -...

Номер патента: 1218368

Опубликовано: 15.03.1986

Авторы: Кошкин, Лапандин, Симецкий

МПК: G05B 19/18

Метки: программного

...6 и 7и схемах, связанных с этими координатами., одновременно происходят вышеописанные процессы, но на второми третьем входах элемента И 18 одновременно присутствуют разрешающие сигналы.%Поэтому каждым выходным сигналом блока 2 задания скорости элемент И 18 будет открываться и его выходной сигнал через элемент НЕ 24 будет закрывать элемент И 12 и уста-. навливать триггер 4 в положение Ъ, .а его выходной сигнал установит в делителе 3 коэффициент деления 7, т,е. через элемент И 18 осуществляется анализ следующего шага - одна или две координаты. Переключение делителя 3 происходит по сигналу блока 2 задания скорости перед выдачей следующего очередного измененного (одна или две координаты по отношению к предыдущему шагу по...

Номер патента: 1217887

Опубликовано: 15.03.1986

Авторы: Комаров, Кошкин

МПК: C21C 5/32

Метки: алюминиевой, ввода, металл, проволоки, расплавленный

...следующимобразом.На участке подготовки на раму 4с вставленным в нее конусом 19устанавливают бунт 5 проволоки 6.После этого убирают конус 19. Прижимную крышку .11 зачаливают к грузоподъемному устройству за зацепы 16и поднимают, Зто приводит к разводуприжимов 13 от оси прижимной крышки 11. Затем прижимную крышку 11с разведенными прижимами 13 опускают соосно бунту 5 до тех пор, .покаона не ляжет на бунт. После этогочалки переносятся на зацепы 15и поднимается крьппка 11. При этомприжимы 13 сводятся к оси и внутренним наклонным поверхностям 18 захватов 14, прижимаются к наружнойкольцевой грани нижнего днища 9рамы 4, Захваты 14 прижимов 13 поднимаются вверх и в то же самое вре 51015 20 мя скользят поверхностью 18 по краю нижнего днища 9,...

Номер патента: 1211696

Опубликовано: 15.02.1986

Авторы: Горбенко, Кошкин

МПК: G05B 19/18, G05B 19/416

Метки: поддержания, постоянства, программное, резания, скорости

...импульсына счетчик 9 импульсов и регистр 11,при достижении счетчиком 9 кодов "70"5 и "100" соответственно будут устанавливаться сигналы на выходах Х и црегистра 11, а с помощью шифратора12 на входы делителя 13 будут поступать коды "111000" или "010000",что соответствует коэффициентам деления делителя К = - и К 4 = -г.-.,б 6Таким образом, при достижениизаданного исходного радиуса началаобработки делитель частоты будетустановлен на один из четырех коэффициентов деления, соответствующихрадиусу обработки на фиг4.В исходной точке начала обработки от блока 1 задания программы пошине на счетчик 2 поступит начальный код числа оборотов шпинделя,рассчитанный по формуле иМКнгде К - начальный радиус обработки.25 По сигналу "Запись" на выходе...

Номер патента: 1211384

Опубликовано: 15.02.1986

Авторы: Иванов, Кошкин, Мельников, Овдиенко

МПК: E02B 7/06

Метки: плотина

...плотин.На фиг.1 изображена плотина, поперечный разрез (разрез,А-А нафиг. 2); на фиг. 2 в то же, продольный разрез; на фиг. 3 - гидроузел,план (начало строительства).Плотина из местных материаловвключает призму из каменной наброски1, напорный бетонный элемент 2, противофильтрационную диафрагму 3, временный глубинный водосброс 4, рассчитанный на пропуск меженных расходов,строительные туннели 5.В начале строительства русло рекипоочередно, сначала с одного берега,затем с другого (на половину русла)перекрывают временными низконапорными перемычками 6 и 7, под защитойкоторых в котловане сооружают напорный бетонный элемент 2 с временнымглубинным водосбросом 4. Одновременно с этим для пропуска строительныхрасходов во втором периоде...

Номер патента: 1207580

Опубликовано: 30.01.1986

Авторы: Балашов, Кошкин, Кузнецов, Новиченко, Хоменко

МПК: B21D 43/00, B30B 15/30

Метки: автоматическая, линия

...29 ротора 18 передачи храпового колеса 36, и шарнирно установленной на шестерне 28 храповой собачки, выполненной в виде двуплечего рычага 37. Одно плечо двуплечего рычага 37 храповой собачки имеет возможность взаимодействия с зубом храпового колеса 36. В шестерне 28 смонтирован подпружиненный фиксатор 38На основании 1 смонтированы упор .39 и электромагнит 40 с якорем 41, управляемый посредством расположенного на подающем конвейере 11 перед первым ротором 18 передачи датчика 42 регистрации наличия деталей 8 и запоминающего устройства 43.Приемный конвейер 19 имеет механизм фиксации в заданном положении относительно подающего конвейера 11, выполненный в виде жестко насаженного на вал 29 ротора 18 передачи диска 31, на периферии которого...

Номер патента: 1200245

Опубликовано: 23.12.1985

Авторы: Горбенко, Кошкин, Симецкий

МПК: G05B 19/18

Метки: программного

...положение всех ключей тенциал поступает на вход "Запись"замкнутое. При нажатии ключа 40 (все первого блока 33 памяти. Если нажатостальные ключи замкн ты) его к ключ 42, то откроются коммутатор 10такты размыкаются. При этом нулевой5и эле И 21мент и, кроме того, единич(запрещающий) потенциал исчезает с ный потенциал пост 3пос упает на вход Зауправляющих входов коммутатора 7, .эле пись" второго блока 34 памяти. Еслиментов И 14, 15 и 18 и с входа эле- нажаты оба ключа 41 и 42, то однамента НЕ 46, (Отсутствие н левогоу евого и та же программа будет записыватьсясигнала или обрыв цепи воспринимает- синхронно в оба блока 33 и 34 памяти.ея как сигнал единицы). Далее оператор набирает програмНа выходе элемента НЕ 46 появится му на...

Номер патента: 1196474

Опубликовано: 07.12.1985

Авторы: Брусов, Зорин, Калганов, Кошкин, Роганов, Шрейбер

МПК: E04G 23/06

Метки: зданий, резки, стен

...в виде вставки троса или отрезка канатас режущими элементами (канатная пила), прикрепляемого к канату 2 спомощью петель 4 и гаек 5 с образованием на канате 2 петли 6,С другой стороны стены установлено натяжное приспособление, например, в виде лебедки 7 с гибкой тягой 8, имеющей на конце отводнойблок 9, через который пропущен тяговый канат 2, Место расположения.натяжного приспособления, а такжеи его выполнение может быть любым:другим, например, в виде установленной с той или другой стороны стеныздания блока, разжимного домкратаОдин конец тягового каната 2 эапасован на одном из барабанов лебедки 1, пропущен через отверстие Явнизу стены, затем через блок 9,96474 2верх стены и другим концом канат 2запасован на другом барабане...

Номер патента: 1196136

Опубликовано: 07.12.1985

Авторы: Басалов, Кошкин, Леонова, Митин, Петров, Фролов

МПК: B22F 3/03

Метки: волокон, порошков, пресс-форма, формования

...будет незначительным. Угол наклона 745 также не эффективен, поскольку из-за большой составляющей тангенциального усилия возможна непропрессовка изделия.5 1 О 15 20 Пресс-форма работает следующим образом.Металлический порошок илн предварительно сформованная заготовка из металлического волокна размещаются в полости матрицы 1 между рабочими поверхностями пуансонов 2 и 3, причем угол наклона рабочей поверхности пуансонов выбирается в зависимости от формируемого материала. Например, пластичные материалы с низким модулем сдвига (медь, цинк, свинец) прессу- ются пуансонами с углом наклона 5-15 , более твердые материалы (железо, никель) прессуются пуансонами с углом наклона рабочих поверхоностей, равным 30-35Действующее при прессовании усилие Р...

Номер патента: 1193643

Опубликовано: 23.11.1985

Авторы: Горбенко, Кошкин, Смирнов, Чуйкин

МПК: G05B 19/18

Метки: программного

...И 17 закрыт нулевым потенциалом с выхода триггера 9. Триггер 9 переключается в состояние "1" по заднему фронту синхроимпульса. Единичньйпотенциал с выхода .триггера 9 поступает на входы элементов И 16 и 17. Поэтому импульсы частоты Е с выхода блока 2 задания скорости через элемент И 16 и элемент ИЛИ 24 поступают,на вход интерполятора 1 и, крометого, на К-вход триггера 12, причем первый же импульс сбрасывает триггер 12 в "О", что исключает возможность повторных пусков. Интерполятор начинает отработку, при этом импульеы по координате г поступают в блок 3 управления приводом в товремя, как выходные сигналы по коор.динате х - в блок 3 управления приводом не поступают, так как элементИ .20 закрыт ввиду отсутствия потенциала С 33, а открыт...

Номер патента: 1186396

Опубликовано: 23.10.1985

Авторы: Бушуев, Васильев, Кошкин, Митин, Скуридин

МПК: B22F 9/10

Метки: волокон, порошков, расплава

...способность элемента и поддерживать ее на минимальном возможном уровне, Интервал температур определен опытным путем, а оптимальное ее значениезависит от материала расплава для более тугоплавких температура теплоотводящего элемента должна быть выше). Если она ниже 0,2 фС от температуры солидуса расплава, то формируются сравнитель. но грубые волокна, а при нагреве элемента выше 0,4 С от температурыосолидуса охлаждающая способность элемента недостаточна для затвердевания слоя расплава и.получения порошков и волокон,Г р и и е р 1 Проводят процессполучения волокон сплава алюминий17 ат,7 меди. Температура солидусаосплава 520 С,Расплав готовят в ванне из силицированного графита и поддерживаютпри температуре 730-740 С. В контактос его...

Номер патента: 1183436

Опубликовано: 07.10.1985

Авторы: Кошкин, Фадеев, Фадеева, Щенов

МПК: B65G 57/18, B65G 69/00

Метки: выравнивания, лесоматериалов, пакета, торцов

...наклон и большой угол наклона к вертикали. Малая грань препятствует скольжению торцов вверх по щиту и изменяет направление скольжения торцов. На каретке закреплен канат 17, который пропущен через ролики 18, Перемещение каретки осуществляют краном, на крюк которого надевают канат.Торцеватель работает следующим образом.Перед началом работы каретку устанавливают на длину, равную длине бревен в пачке. Для этого сначала надевают один конец каната 17 на крюк крана, Натяжением каната 17 перемещают каретку 2 в сторону неподвижной опоры 3, ослабляя тем самым цепь 10. Выниманием пальцев 11 освобождают звенья цепи от проушины 8 и вставляют в проушину звенья, которые соответствуют 5 10 15 20 25 30 35 40 длине выравниваемых бревен. Затем снимают...

Номер патента: 1182512

Опубликовано: 30.09.1985

Авторы: Денисенко, Долголенко, Засыпкин, Кошкин, Луцкий

МПК: G06F 7/50

Метки: запятой, плавающей, последовательности, сложения, чисел

...выходы третьего и четвертого коммутаторов и выход группы элементов И блока управления соединены соответственно с информационными входами регистра порядка, регистра кода операции и регистра мантиссы первого блока суммирования.1Изобретение относится к вычислительной технике и может быть использовано при построении специализированных вычислительных систем в качестве высокопроизводительного бло ка, обеспечивающего заданную точность сложения последовательности чисел с плавающей запятой.Целью изобретения является сокращение аппаратурных затрат.На чертеже представлена схема устройства для сложения последовательности чисел с плавающей запятой.Устройство содержит тактовый вход 1, блок 2 управления, блоки 3 суммирования.Блок 3 суммирования...

Номер патента: 221472

Опубликовано: 23.09.1985

Автор: Кошкин

МПК: B30B 7/04

Метки: выполнения, например, операций, прессовых, роторная

...определяется комплексом действий, входящих в цикл операций.20В описываемой машине ряд операций выполняется с одного установа, для чего в цепи, огибающей обслуживающие роторы, размещены лишь инструменты, необходимые на всех операциях, а инструменты, необходимые для выполнения отдельных операций, смонтированы в двух другихцепях, огибающих соответствующие роторы.В машине также повышена жесткость обслуживающих роторов при выполнении операций, требующих больших усилий. С этой цепью обслуживающие роторы снабжень вспомогательными роторами, кинематически связанными с ними и рами, кинематически связанными с ними и несущими смонтированные на шарнирных звеньях и радиально подвижных стяжных ползунах стяжки, взаимодействующие с проушинами,...
