Номер патента: 1723621

Опубликовано: 30.03.1992

Авторы: Гроссман, Рудаков, Садовов

МПК: H02H 7/08

Метки: защиты, перегрузки, тепловой, трехфазного, электродвигателя

...корпуса 1 размещен упругии элемент 6 ,(например, цилиндрическамя пружина), по- движный контакт 7, размещенный на торце колпачка 8, установленного в корпусе с возможностью скольжения, и термочувствительный элемент 9, выполненный в виде втулки.Работа термореле происходит следующим образом,2Цель изобретения - повышение надежности срабатывания и упрощение конструкции термореле. Термореле содержит токопроводящий корпус, подвижный контакт (ПК), электрически соединенный с корпусом, и неподвижный контакт(НК), Между ПК и НК размещен термочувствительный плавящийся элемент в виде втулки. При плавлении термочувствительного элемента ПК поддействием упругого элемента замыкается с НК. Предложенное реле не требует для работы другого упругого элемента,...

Номер патента: 1723599

Опубликовано: 30.03.1992

Авторы: Гроссман, Рудаков, Садовов

МПК: H01H 37/76

Метки: термореле

...оматов игатевышение быстабатывания,ен ормула изо Устройство для защиты трехфазного электродвигателя от тепловой перегрузки, содержа"цее термореле, каждое из которых соединено с одной из фаз обмотки статора, о т л и ч а ю щ е е с я тем, что, с целью повышения быстродействия и надежности срабатывания, каждое термореле выполнено с замыкающими контактами и включено параллельно одной из фаз обмотки статора,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИГ,И ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетЛЬ 1363366, кл. Н 02 НЭлектродвигатель 54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ТРЕХФАЗНОГО ЭЛЕКТРОДВИГАТЕЛЯ ОТ ТЕПЛОВОЙ ПЕРЕГРУЗКИ ретение относится к электротехниности к устройствам для тепловой лектродвигателей,изобретения - по рои надежности ср На...

Номер патента: 1054893

Опубликовано: 15.11.1983

Авторы: Берзиньш, Волков, Садовов, Шиманович

МПК: H03K 3/02

Метки: генератор, импульсов

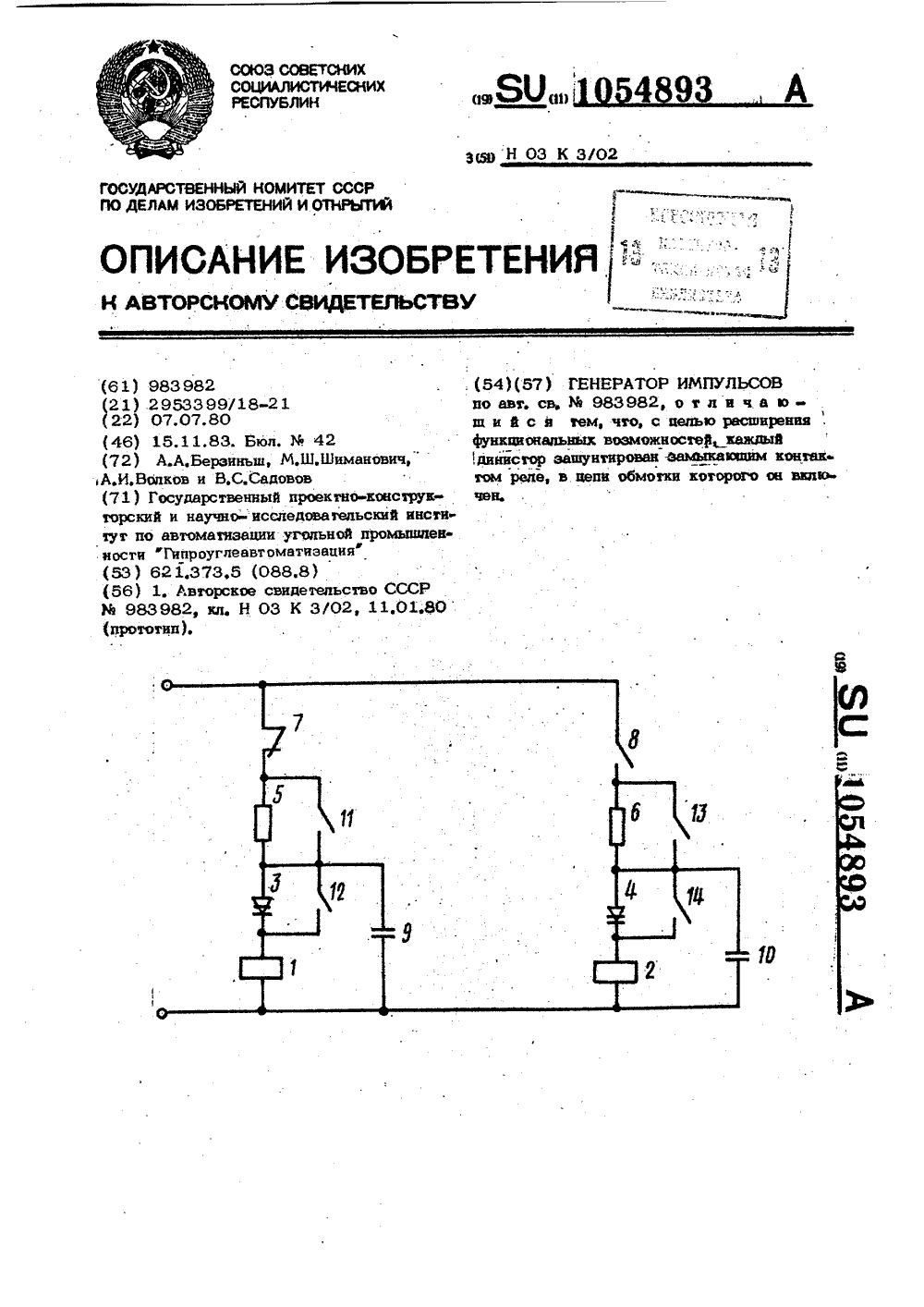

...зашувтирован замыкающим. контактом реле, и цепи обмотки которого он включен,На чертеже приведена принципиальная схема предлагаемого генератора импульсов.Генератор содержит обмотки реле 1 в 2, последовательно с которыми в прово- дящем направлении включены динисторы 3 и 4, резисторы. 5 и 6. В . цепи обмоткиЮ первого реле 1 включен размыкающий контакт 7 второго реле 2, а в цепи обмотки второго реле 2 включен замыкающий контакт 8 первого реле 1. Параллельно цепям, состоящим из дннистора и обмотки45 93 2.реле, подключены времязадаюшие конденсаторы 9 и 10, а каждый из резисторов5, 6 и динисторов 3, 4 звшунтирован замыкающим контактом 1114 тогореле, в цепи обмоток которого включенысоответствующие динисторы и резисторы,Генератор работает...

Номер патента: 985807

Опубликовано: 30.12.1982

Авторы: Берзиньш, Кланюк, Садовов, Шиманович

МПК: G08B 23/00

Метки: объектов, состояния

...кнопки 7 и 8 проверки, звуковой сигналии затор 9 и сигнальные ячейки 10 1 О, Каждая сигнальная ячейка содержит первое сигнальное реле 11 с замыкающим контактом 12, размыкающим контактом 13 и переключающим контактом 14, второе сигнальное реле 15 с замыкающим контактом 16, размы/кающим 17 и переключающим 18, а так. - же реле 19 квитации с замыкаоцими контактами 20-22 и переключающим контактом 23, диоды 24-27, датчики 28 и 29, сигнальные лампы 30 и 31.В устройстве первый вывод каждой обмотки сигнального реле 11 и 15 через замыкающий контакт своего датчика 28 и 29 соединен с плюсовой шиной 1, а вторые выводы обмоток 11 и 15 соединены с минусовой шиной 2 через замыкающие контакты 12 и 16 этих реле.Устройство работает следующим образом.В...

Номер патента: 849012

Опубликовано: 23.07.1981

Авторы: Баскевич, Берзиньш, Садовов, Соколовская, Шиманович

МПК: G01D 13/04

Метки: индикатор

...вариатор, который содержит полусферу 10 с прижатым к ней,роликом 11, тягу 12 и зубчатую передачу 13. Тяга 12 поворачивает полу. сферу 10 по зубчатой передаче 13,перемещая ролик,по полусфере. Зубчатая передача 13 соединена с эадатчиком измеряемой величины 14 и лентопротяжным механизмом 7 оцифрованнойленты 3.Устройство работает следукщим образом.Путем поворота задатчика 4 устанавливается необходимое отношениемежду представляемыми на индикаторевеличинами, при этом на ленте 5 исоответственно в окне индикатораустанавливается, в качестве косвенного показателя, максимальная величина параметра, например норма сменного задания, для которой нормируется относительноезначение измеряемойвеличины. Поворот эадатчика 4,благодаря тяге 12, обеспечивает...

Номер патента: 639761

Опубликовано: 30.12.1978

Авторы: Кирилюк, Кисельгоф, Литвинов, Ритвин, Садовов, Синберг

МПК: B65B 61/22

Метки: минераловатных, плит, упаковки

...что к боковым плоскостям стопы прикладывают вертикальные армирующие элементы, а скрепление стопы связующим материалом производят совместно с армирующими элементами.На чертеже схематично изображена упаковка минераловатных глит.Способ осуществляется следую.цим образом.Минсралсватные плиты укладывают в стопу 1. Стопу сжимают (подпрессовывают) и поворачивают, ори"гиуя ее боковую поверхность относительно устройства дляскрепления стопы связующим материалом2, например битумом.Далее к боковь;и плоскостям 3 стопы5 прикладывают вертцкальные армирующиеэлементы 4 и скрепление стопы 1 связующим материалом 2 осуществляют совместнос армирующими элементами 4.В качестве армирующих элементов ис 10 пользуют нитевидные материалы, напримерпроволоку,...

Номер патента: 602680

Опубликовано: 15.04.1978

Автор: Садовов

МПК: E21C 35/24

Метки: выемочной, местонахождения

...Гидромотор 4 через редуктор5 вращает тяговую звездочку 6, которая,совершая свободный выбег, выбирает провисание тяговой цепи 7, Магнит 9 при каждомобороте зубчатого колеса 8 замыкает магнитоуправляемый контакт 10, создающий сигнал о перемещении звездочкой 6 соответст Овующего участка тяговой цепи 7,Давление рабочей жидкости в гидромагистрали 2 и канале 13 ниже величины давления трогания машины, на которое настроенапорный золотник 11 этого реле давления,Уставка срабатывания реле давления регулируется с целью соответствия величины дав,дения срабатывания реле различному сопротивлению перемещения выемочной машины ипроизводится путем поджатия или отпускания 9),пружины напорного золотника, Напорный золотник 11 через канал 17 соединяет...

Номер патента: 587109

Опубликовано: 05.01.1978

Авторы: Еремин, Садовов, Солярский

МПК: C03B 37/10

Метки: волокноосаждения, камера

...А-А фиг,1.Камера волокноосаждения содержит волокнообраэующее устройство 1 в виде многовалковой центрифуги 21 поперечную перегородку 3, разделяющую рабочую зону разрежения камеры на оснонной 4 и компенсационный 5 отсеки, транспортер б и короб 7 отсоса. К нижней части перегородки шарнирно прикреплена заслонка 8, содержащая одну или более частей. Зазор Н между транспортером и осью поворота заслонки равен не менее двукратной толщины минераловатного ковра и не более 1/3 высоты перегородки, а расстояние 1 от начала камеры до заслонки находится в пределах 1/10 - 9/10 всей длины камеры ) . Для поворота заслонки на заданный угол (вплоть до горизонтального ее положения) имеется тросовое устройство 9.Волокно от многовалковой центрифуги поступает...

Номер патента: 570709

Опубликовано: 30.08.1977

Авторы: Берзиныш, Садовов, Терещук, Шестаков, Шиманович

МПК: E21C 35/24

Метки: горного, комбайна, местонахождения, устройсто

...выполненного в виде переменной линии задержки, состоящей из элементов 6 - 10 линии задержки н переключателя 11, связанного с приводным валом привода подачи 12 комбайна. Выход приемного блока 2 связан 20 с ьходом блока индикации 3.Генератор 1 опрашнваюп 1 их импульсов генерирует электрические импульсы, которые поступают на вход приемного олока 2 и через канал связи 5 на вход датцнка 4. Прн нуле вом положении комбайна все элементы 6 - 10линии задержки Вык;1 Очецы и время задержки линии равцо нулю. Прц перемещении комбайна от нулевой отметки вверх на каждуо пройденную единицу длины лавы переключа телем 11 включается один цз элементов 6 - 10линии задержки со строго фиксированным временем задержки.При движении комбайна вниз соответственно...

Номер патента: 481482

Опубликовано: 25.08.1975

Авторы: Кошкин, Садовов, Шишенков, Эйгенброт

МПК: B61L 1/08

Метки: бесконечный, переключатель, путевой

...4, Компенсирующая обмотка трансформатора черезпоследовательный СЬ -контур 2 присоединена к исто шику питания 6, Вторая обмотка 7 дифференциального трансформатора4 последовательно с параллельным контуром 3 через регулировочный резистор 8соединена с источником питания 6, Выходная обмотка 9 дифференциального трансформатора 4 соединена через усилитель 1 0 сисполнительным элементом (на чертеже непоказан). Конденсаторы 11 и 12 образуютс обмотками 2 и 3 последовательный и параллельый Ь С-контур, соответственно,Соотношение витков обмоток 5 и 7 выбираются, исходя нз равенства создаваемых.Щагова "екред М.Семенов Редакто епанова Изд. 3 Ф Государствпо де Москв Подписно ж 598 ЦНИИП ета Министров СС крытийнаб 4 енного комитета Слам...

Номер патента: 473013

Опубликовано: 05.06.1975

Авторы: Берзиньш, Василенко, Кланюк, Садовов, Семенов, Шиманович

МПК: E21C 27/00

Метки: горношахтного, оборудования, работы, централизованного

...времени, которые начинают проходить в счетчик 7 учета текущего простоя. 11 ри совпадении показаний счетчика 7 с числом, хранящимся в программном блоке 9, соответствующему максимальному времени, принятому для данного ооьекта в качестве допустимого времени простоя по технологическим причинам, этот простой считается длительным, и блок управления 4 выдает на пульт диспетчера 8 световои и звуковой сигналы. Одновременно в счетчик 10 учета количества длительных простоев с начала смены посылается импульс, переводящий счетчик в новое состояние, 11 о окончании длительного простоя объекта блок управления 4 вырабатывает команду на включение звуковой и световой сигнализации диспетчеру и только после команды с пульта диспетчера 8, после...

Номер патента: 244957

Опубликовано: 01.01.1969

Авторы: Алеев, Никитин, Садовов

МПК: F03C 1/04

Метки: гидромотор, многоходовой, радиально-поршневой

...хода рабочими циклами. Напор. ные и сливные окна распределителя расположены в два ряда, соответственно смещенные на половину шага.Это повышает крутящий момент гидромотора.На чертеже изображен описываемый гидромотор в разрезе по его оси.Он содержит блок цилиндров 1, каждый поршень которого состоит из двух половин 2 и 3. Каждая из них взаимодействует с общей траверсой 4 и через ее катки 5 - с двумя эквидистантными профилированными поверхностями б и 7 направляющих статора. Каждая половина поршня образует в цилиндре рабочие оппозитно расположенные камеры 8 и 9 со смещенными друг относительно друга на половину хода циклами работы, Когда, например, поршень в камере 8 совершает рабочий ход, камера 9 сообщается со сливом, и ее поршень прижат...
