Номер патента: 639638

Опубликовано: 30.12.1978

Авторы: Алимов, Егоров, Кантор, Кошкин, Овчинников, Терентьев, Черков, Шварцман

МПК: B22C 13/08

Метки: жесткости, оболочковых, полуформ, ребрами

...завершения процесса формирования, когда слой смеси, прилегающий к моделям, прогрет до 100 - 120 С, При этой температуре расплавленная смола обладает значительной вязкостью, Поэтому при срезании избытка удаляемая часть смеси тянет за собой пластичную оболочку, а образовавшаяНа нагретую до 180 - 240 С модельную оснастку 1 с помощью поворотного или стационарного бункера (на чертеже не показан) наносят сухую смесь песка и термореактивной смолы и выдерживают модельную оснастку 1 в контакте со смесью в течение 20 - 60 с. За этот период прилегающий к модельной оснастке 1 слой смеси прогревается за счет теплопередачи, что вызывает расплавление смолы, ее растекание по поверхности зерен песка и соединение за счет адгезионпых спл указанного...

Номер патента: 638861

Опубликовано: 25.12.1978

Авторы: Гончаров, Калиниченко, Кошкин, Рыбаков

МПК: G01N 1/02

Метки: воздуха, прибор, улавливания, частиц

...1 на выходе имеетсящель необходимой высоты и ширины, установлен делитель 8 потока воздуха,а в рабочей части установлены отражательные пластины 9, На выходе изкорпуса установлена сетка 10. Очищенный воздух выходит в плоскостькорпуса за сеткой, откуда отсасыва.ется через эжекционное отверстие 11.Прибор работает следующим образом.На почве закрепляют основание состойкой. Затем на площадке устанавливают один на другой корпус 1 в необходимом количестве и при помощицентральной шпильки, планки и гайкиФормула изобретения ЦНИИПИ ЗакаТираж 1070 272/32 писное поджимают к площадке 5. Корпуса пылеуловителей маркированы, так как в них попадают почвенные частицы с различных уровней. При улавливании почвенных частиц у поверхности почвы корпуса...

Номер патента: 637197

Опубликовано: 15.12.1978

Авторы: Авдонин, Гулин, Кошкин, Кузнецов

МПК: B22D 1/00

Метки: газа, подвода, фурме

...которой подпружинен пружиной 14, Полая пробка 8, не введенная в гнездо 15 фурмы 1, буртом 9 упирается в торец стакана 6, жестко связанного со штоком 10 пневмоцилиндра б.Устройство для ввода фурмы в сталеразливочный ковш работает следующим образом. 6До начала продувки, после захвата фурмы 1 вильчатым захватом 5 стрелы 4, выдвижением штока 10 пневмоцнлиндра 6 проб ка 8 задается в гнездо 15 фурмы, После упора торца пробки 8 в торец гнезда 15 фурмы штокО продолжает выдвигаться на некоторую величину, в результате чего поджимается пружина 14, а между буртом 9 и торцом стакана 16 образуется зазор. Проб. ка 8 получает возможность самоустанавливаться по положению уплотняемого торца гнезда 15 фурмы 1, чему способствует опора пробки 8 на шайбу...

Номер патента: 625113

Опубликовано: 25.09.1978

Авторы: Белкин, Ельцов, Кошкин, Поляков, Попов, Язев

МПК: F27B 19/00

Метки: безводного, расплава, сырья, хлоратор, хлормагниевого

...периодически выпускают шлам с подиныхлоратора.Хлоратор работает следующим образом,Обезвоженный карналлит с добавкой углеродистого восстановителя непрерывно загружается в камеру плавления 1, в которой происходит частичное обезвоживание продукта.Затем расплав перетекает в камеру хлорирования 2, в которую по фурме 9 поступаетхлорирующий агент,В средней зоне хлорирующей камеры установлены газораспределительные решетки4 с уклоном в сторону переточного канала 5,Это позволяет крупным частицам шлама перемещаться по наклонным решеткам 4 далеечерез окна 8 в переточный канал 5: С подины хлоратора шлам периодически удаляютчерез летку 10,Хлорирующнй агент поступает в подрешеточное пространство и за счет вертикаль- Юных ребер 6 и наклона решеток...

Номер патента: 624298

Опубликовано: 15.09.1978

Авторы: Антонов, Беляев, Власов, Корчагин, Кошкин, Лосев

МПК: G11C 23/00

Метки: запоминающее

...электромагнита стирания 5подключена к аналогичному источнику, нов противоположном направлении,В замкнутом трехстержневом ферромагнитном сердечнике 4 установлены геркои 10 и. постоянный магнит 11, равновеликий с элементами памяти 2 и размещенный от оси геркона 10 на расстоянии,равном расстоянтяо от оси геркона до,траектории движения элементов памяти 2.Постоянный магнит 11 имеет одинаковуюнамагниченность с элементами памяти 2полученную ими от воздействия электромагнита стирания 5. Весь этот узел, являющийся блоком считывания, заключен вмагнитный экран 12; 13, 14 - магнитоЗОпроводы.,Работает устройство следуюшим образом. При вращении диска 1 элементыпамяти 2 поочередно проходят между полюсными наконечниками электромагнита. записи 3,...

Номер патента: 622435

Опубликовано: 05.09.1978

Автор: Кошкин

МПК: A01C 7/08

Метки: сеялка

...скоростях движения. Каждый сошник выполнен в виде двух бесконечных цепей .8 с лопатками 9, расположенных в двух пересекаюаихся плоскостях, симметричных относитепыо продольной вертикальной плоскости образующих угол, обращенный к передку сеялки а каждый загортач 7 выполнен в виде аналогичной пары цепей, обра шенных вершиной в противоположную сто рону. Бели кинематичес%и связаны с опорноприводными колесами 1 с воз можностью перемещения нижней рабочей ветви со скоростью, равной по величине и обратной по направлению транспортной скорости сеялки.10 При движении сеялки лопатки 9 цепей 8 сошников 6 перемещаются в сторону, противоположную движению сея,лки со скоростью, равной транспортной скорости сеялки, в, результате чеб их скорость...

Номер патента: 620610

Опубликовано: 25.08.1978

Авторы: Иванов, Кошкин, Мустяцэ

МПК: E21C 47/10

Метки: заданный, камня, пильного, размер, фиксирования

...рычаг 1, шарнирно укрепленный на каретке 2. На одном из концов рычага 1 установлен кулачок 3 с возмож- ностью контакта с пазами 4, рейки 5 под действием пружины 6, а другой через систему тяг 7 и вилку 8 взаимодействует с штангой 9, имеющей в области охвата вилкой 8 пятак 10, Штанга 9 .расположена в упругих направляющих 11 исключающих самопроиэвсльное перемеще,ние штанги. По концам рейки 5 выполнены упоры 12.Устройство для фиксирования работает следующим образом.5Для фиксации каретки с рабочим орга-ном в одном из пазов 4 включается привод на перемещение каретки (влево), Кулачок 3 постоянно прижат к рейке 5 и при достижении очередного паза под дей ствием пружины 6 входит в зацепление с ним и удерживается в этом положении за счет...

Номер патента: 617152

Опубликовано: 30.07.1978

Авторы: Борисов, Кошкин, Суворов

МПК: B21J 7/16

Метки: рабочий, ротор, роторной

...которые размещены в ка ретках 11, совершающих возвратно-поступательное движение в горизонтальной плоскости от кулачка 12 и одноплечего рычага И, оснащенного регулируемым грузом 14, В нижнем конце рабочей позиции закреплены матрицы 20 15. Вал ротора снабжен колесом 1 б зубчатым,обеспечивающим вращение всего ротора.Ротор работает следующим образом. Изделие подается в матр 25 вращению вала 2 ротора п действием неподвижного па перемещается вниз, а сочле ансоны 8 подходят к издели му в матрице 15, в этот мом З 0 взаимодействии с кулачком617152 12 в зазор между ползунами б и 7, в результате чего происходит замыкание рабочего усилия. Одноплечий рычаг 1 д, оснащенный регулируемым грузом 14, передает усилие на ползун 7, который в свою очередь...

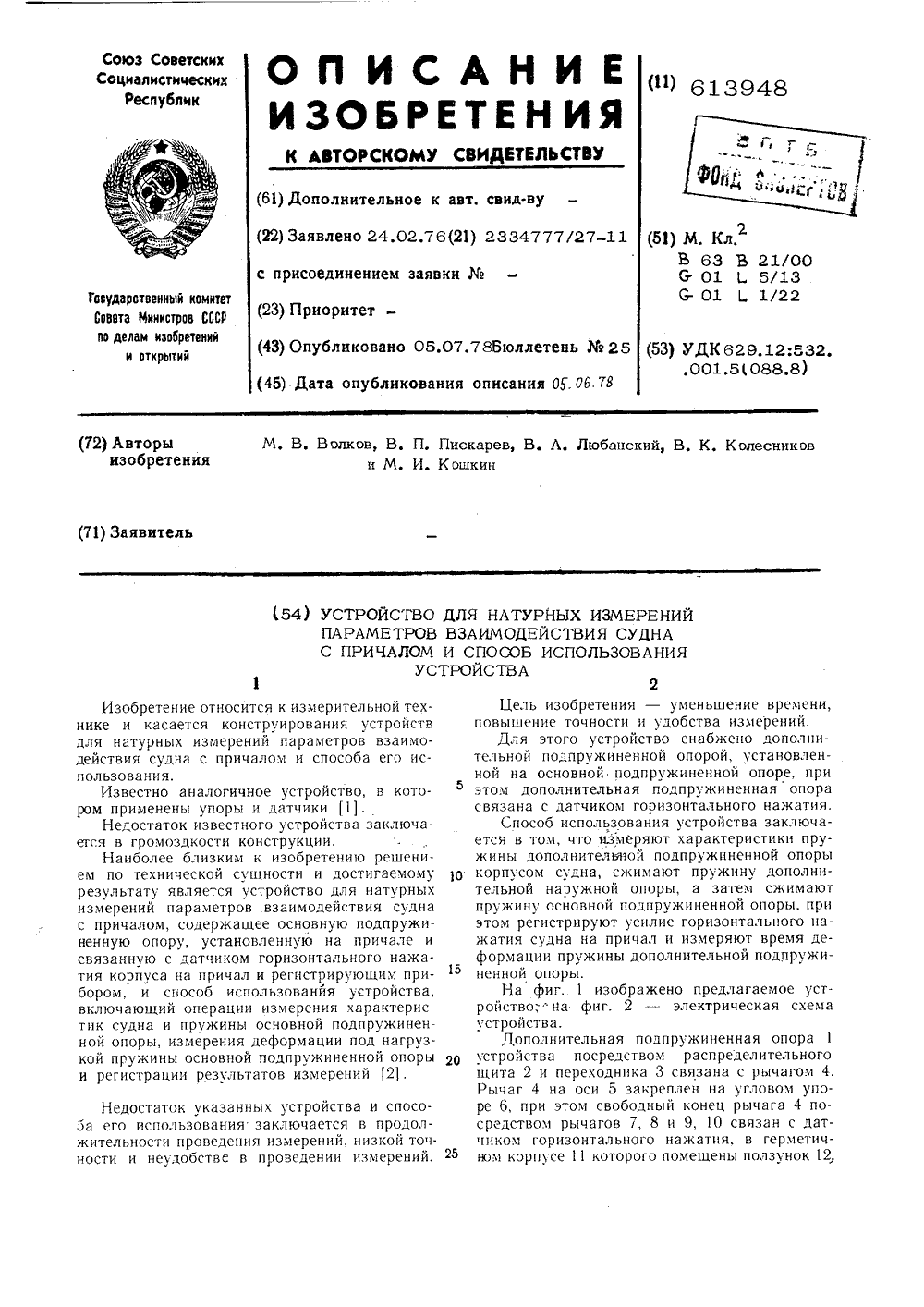

Номер патента: 613948

Опубликовано: 05.07.1978

Авторы: Волков, Колесников, Кошкин, Любанский, Пискарев

МПК: B63B 21/00

Метки: взаимодействия, измерений, использования, натурных, параметров, причалом, судна, устройства

...подпружиненная опора 1 устройства посредством распределительного шита 2 и переходника 3 связана с рычагом 4. Рычаг 4 на оси 5 закреплен на угловом упоре 6, при этом свободный конец рычага 4 посредством рычагов 7, 8 и 9, 10 связан с датчиком горизонтального нажатия, в герметичном корпусе 11 которого помещены ползунок 12,613948 9 с,р, 2 Редактор Т. Бельска Заказ 3601/15 инистров СССРийд. 4/5Проектная, 4 П 11 ИИП кои итета Со вет а М бретений и откры 35, Раушская наб г. Ужгород, ул. осударственного по делан изо5, Москва, Ж П 11 П Патент 1 ЗОилиад резистор 13 и токоотводы 14. Корпус 1 установлен на опоре 15 причала 16.Токоотводы 14 выведены на зажимы 17 и 18, к которым электрически подключен нерегулируемый резистор...

Номер патента: 613000

Опубликовано: 30.06.1978

Авторы: Вознесенский, Кошкин, Пехович, Сандигурский

МПК: E02B 9/06

Метки: вертикальных, выработке, металлической, монтажа, облицовки, подземной, трубопроводов

...20Этот способ обеспечивает снижение трудоемкости и повышение качества монтажных работ, уменьшение объема подземной выработки, однако применение его в условиях отрицательных температур затруд нено.Целью изобретения является обеспечение возможности реализации способа в условиях отрицательных температур. фиг. 1.Предложенный способ осуществляют следующим образом.Вертикальный ствол 1 подземной выработки изолируют от горизонтального участка 2 посредством заглушки 3. Затем в полость ствола 1 наливают воду, замораживают ее за счет естественного холода или с помощью морозильной установки 4 до образования ледяного столба. На поверхность образованного в стволе 1 ледяного столба с помощью крана по контуру 5 устанавливают нижнюю секцию 6...

Номер патента: 611966

Опубликовано: 25.06.1978

Авторы: Еремеев, Кошкин, Медведовский, Мошков, Симаков

МПК: E02C 3/00

Метки: бескамерный, наклонный, судоподъемник

...показаноштрих-пунктирными линиями).Транспортируемые суда заходят в лотокн швартуются к понтону 4, затем щит 2 опускается, освобождаются направляющие элементы 5 ипривод 3 начинает двигаться в сторону верхнегобьефа, Прн этом направляющие элементы 5 исклю.чают эаклинивание понтона 4,ние относится к гидротнаклонным бескамерным Изо частностие, вподъемникам.Из и естен наклонный бескамерный судоподъе ючающий лоток, щит, установленный с остью перемещения по лотку и связанныиом его перемещения)ако такому судоподъемнику присуща не чная пропускная способность, посколькувозможно произвести транспортировку диого ряда судов, расположенного непоно перед щитом.ь изобретения - увеличение пропускной стн судоподъемника. ник, вкл озможн с прив Одостатопри...

Номер патента: 606599

Опубликовано: 15.05.1978

Авторы: Аляпышев, Ефремов, Кайданский, Кондратов, Кошкин, Свиридов, Смоловский

МПК: B01D 29/06

Метки: жидкости, фильтр

...фильтрующего элемента 7 и замкнутыми секциями 11, 12, 13, 14, в которые попадает топливо, прошедшее первую ступень очистки. Между обечайкой 10 и гофрированным фильтрующим элементом б образуется полость неочищенного топлива 15. Внутри гофрированного фильтрующего элемента 7 образуется полость 16, в которую попадает топливо, прошедшее две ступени очистки.Неочищенное топливо через патрубок подвода 2, установленный в крышке 1, проходит в полость 15, из которой через фильтрующий элемент 6 первой ступени очистки поступает в секции 11, 12, 13, 14, а в последующем через фильтрующий элемент 7 второй ступени очистки попадает в полость 16 и через патрубок отвода 3 удаляется из фильтра,В случае появления локального разрушения в поверхности...

Номер патента: 605886

Опубликовано: 05.05.1978

Авторы: Бляхер, Ерухимович, Кошкин, Санкин, Шмурак

МПК: E02D 7/06

Метки: забивки, копер, свай

...установлены каретки 7 с приводом 8, приэтом каретки связаны между собой посредством синхронизирующего элемента ввиде гибкой тяги 9, пропущенной черезсистему блоков 10, установленных вовнутренних полостях клещевин, а концытяги соединены между собой пружиной 11Внутри клещевин закреплены копиры 12.На каждой каретке установлен зажим.ной элемент 13 с толкателем 14 и пружиной 15, при этом толкатель кинематически связан с копиром посредствомкулачка 16, закрепленного на толкателе,Каждая клещевина выполнена полой,коробчатого сечения, с окном 17 дляпрохождения через него зажимного элемента 13.Кроме того, конструкция содержитролики 18, посредством которых каждаякаретка установлена в кольцевых направляющих пазах 6, и палец 19, посредством...

Номер патента: 599182

Опубликовано: 25.03.1978

Авторы: Беляев, Ермолаев, Зубакин, Исаев, Кошкин, Милягин, Парадашвили, Портнов, Рябушкин

МПК: G01M 13/02

Метки: испытания, редукторов

...невозможно испытагоступенчатых редукторов.Р 2 Составитель Э, БарановскийРедактор Т. Шагова Техред 3, фанта, Корректор Н. КовалемЗаказ 1339/34 Тираж 1112 ПодписноеЦНИИИИ Госуддарственного комитета Совета Министров СССРпо в лам изобретений и открьддий113035, Москва, Ж 35, Раушская наб., д. 4/5 Филиал ППЦ фПатеддт, г. Ужгород, ул. Проектная, 4 3с д ояи ной часготой врашенияу равной 0,40,6 максимально допустимой частотьд врадледдддя, и; нагружают тормозом выходной вал так, чтобы тормозной моменг составлялял 0,2 , 0,25 максимального, Такие значения частоты вращения и ддагрузки выбирают потому, чтр, новую коробку передач нельзя без длительной обкатки подвергать полной нагрузке. Зафиксировав тормозной момент и поддерживая его постоянным с...

Номер патента: 596693

Опубликовано: 05.03.1978

Авторы: Еремеев, Кошкин, Мошков, Симаков

МПК: E02C 3/00

Метки: бескамерный, наклонный, судоподъемник

...предметов.Заводка судна на клиновую призму водыв нижнем бьефе происходит следующим образом.Передвижной щит устанавливают в такоеположение, что уровни воды в нижнем бьефе и в лотке за шитом совпадают. Затемоткрывается затвор 4 и судно. заходит влоток. Затвор 4 закрывается, судно швартуется к щиту, после чегос помощью толкачей передвижной щит иеремещается к полушлюзу верхнего бьефа,Выход судна в нижний бьеф производится с выполнением всех операпий в обратномпорядке,Передвижной щит устанавливается так,что уровни в лотке за щитом и в нижнембьефе совпадают. Опускается затвор передвижного щита, судно отшвартовывается ивыходит в нижний бьеф,Операции по заводке судна в лоток ио выход из него в верхний бьеф производятсяв обычном порядке.формула...

Номер патента: 595231

Опубликовано: 28.02.1978

Автор: Кошкин

МПК: B65G 49/04

Метки: зонами, накопления, транспортирования

...6 имеет самостоятельный привод 7.Формирование зоны накопления осуществляется в процессе монтажа описываемого устройства. Для этого опорные кронштейны 5 цепного конвейера 1 укладываются на грузо- несущую поверхность ленточного транспортера так, как это показано на фиг. 1 и 2, Ьлагодаря тому, что опорные кронштейны 5 расположены на цепи на равном расстоянии один от другого, в зонах накопления образуется группа петель равной длины.Длина петель в группе, а, следовательно, и емкость зоны накопления зависят от шага опорных кронштейнов 5 на цепном конвейере 1, поэтому выбором достаточно большого шага опорных кронштейнов можно значительно увеличить емкости зоны накопления без увеличения занимаемой производственной площади.Емкости зоны...

Номер патента: 595060

Опубликовано: 28.02.1978

Авторы: Гулин, Кошкин, Шабуров

МПК: B22D 1/00

Метки: ввода, добавок, ковш, сталеразливочный

...тележке, снабженной приводом передвижения, а для изменения угла наклона его при ссыпании добавки в сталеразливочный ковш он снабжен индивидуальным приводом поворота, смонтированным на раме тележки. Наличие двух приводов, осуществляющих перемещение лотка, приводит к усложнению конструкции, Кроме того, привод поворота лотка подвержен тепловому воздействию во время продувки стали вследствие близкого расположения его к сталеразлнвочном шу, чем затрудняет эксплуатацию устройства,Цель изобретения - упрощение конструкции.Это достигается тем, что зубчатые рейки привода шарнирно соединены с лотком,Соединение реек привода перемещения тележки с лотком обеспечивает его наклон по достижении тележкой крайнего положения у сталеразлпвочного ковша....

Номер патента: 592603

Опубликовано: 15.02.1978

Авторы: Дижур, Кошкин

МПК: B28D 1/00

Метки: исполнительного, камнерезной, органа, подачи, электрогидравлическое

...а через гидроклапан 9 - часть рабочего потока, величина которой устанавливается дросселем 7 при его первоначальной настройке. При закрытых гидроклапанах 8 и 9 перемещение рабочего органа на холостом, а также рабочем ходе с нагрузкой, не превышающей установленную, происходит ускоренно - на максимально возможной скорости, величина которой определяется положением рукоятки дросселя 3. В рабочем режиме, когда нагрузка на режущий орган возрастет, вследствие встречающихся твердых включений породы и т. п., или скорость его перемещения превысит допустимые величины, на управляющий электрод тиристора 17 через диоды 16 поступит суммарный сигнал, выделяемый на сопротивлениях 12 и 13, от датчика нагрузки 11, установленного в цепи электродвигателя...

Номер патента: 591517

Опубликовано: 05.02.1978

Автор: Кошкин

МПК: C21D 1/00

Метки: транспортирования

...зоне технологической обработки иэделий конвейеры имеют одинаковую траекторию и огибают спаренные звездочки 3-9.В шарнирах конвейера 1 (фиг.2 и 3) укреплены носители 10 изделий, выполненные в форме совков. Для обеспечения лучшей обработки изделий в технологической зоне носители 10 снабжены окнами 11. Все носители 10 обращены в сторону конвейера 2. 3)В шарнирах конвейера 2 также укреплены носители 12 изделий, имеющие конструкцию аналогичную конструкции носителей 10. Носители 12 обращены в сторону конвейера 1 навстречу носителям я 5 10. Однако носители 12 повернуты относительно носителей 10 на 180 ф вокруг сьоей продольной оси.Конвейеры 1 и 2 отстоят друг от друга на расстоянии, равном длине совковой части носителей 10, В технологи-...

Номер патента: 590202

Опубликовано: 30.01.1978

Авторы: Борисов, Кошкин, Таныгин

МПК: B65G 29/00

Метки: роторно-конвейерная

...машина содержитротор 1 загрузки, вспомогательные роторы 2и 3 и роторы 4 и 5 преобразования. Роторы 1 - 5 связаны между собой кинематическии приводятся в действие от общего привода(на чертежах не показан), Роторы 1, 2, 4 и 5огибает однорядный цепной конвейер 6, а роторы 3, 4 и 5 - второй цепной конвейер 7,Каждый из роторов 4 и 5 преобразования(см, фиг. 2 и 3) содержит вал 8, на которомжестко закреплены барабаны 9 и 10. В последних равномерно по двум концентрическимокружностям расположены ползуны 11 и 12,которые в результате взаимодействия с пазовыми кулачками 13 и 14 перемещают сочлененные с ними штоки 15 и 16. На валу такжежестко закреплены звездочка 17, огибаемаяцепным конвейером 6, и звездочка 18, огибаемая вторым цепным конвейером...

Номер патента: 586333

Опубликовано: 30.12.1977

Авторы: Борисов, Власов, Карпов, Кошкин

МПК: G01F 11/00

Метки: дозирования, объемного

...фиг. 1.Устройство содержит камеру 1 смешения,вращающуюся станину 2, ротор 3, вал 4, барабан 5, зубчатое колесо 6, звездочку 7, огибаемую бесконечным цепным конвейером 8, в звеньях которого размещены емкости 9. На валу 4 жестко закреплен барабан 5 с ползу- О нами 10, 11, равномерно распределенными поокружности. Ползуны 10, 11 взаимодействуют с кулачками 12,3.Ползуны 10 при помощи рычажных механизмов 14 перемещают меринки-дозаторы 15 б в радиальном направлении, Ползуны 16 припомощи рейки 16 с зубчатым колесом 17 поворачивают меринки 15. В камере 1 смешения находится механизм 18, регулирующий об ьем меринка-дозатора.20 Устройство работает следующим образом.Камера смешения непрерывно вращается,перемешивая дозируемое вещество. При вращении...

Номер патента: 585434

Опубликовано: 25.12.1977

Авторы: Андросова, Кошкин, Потапов

МПК: G01N 27/02

Метки: кондуктометр

...диодом 19. Выпрямленное напряжение фильтруется конденсатором 20, параллельно которому подсоединен температурно. ависимый делитель напряжения, состоящий из термистора 21 и 20 параллельного и последовательного резисторов 22 и 23, служащих для предварительной регулировки термокомпенсации. К общей точке термистора 21 и резисторов 22 и 23 подсое динен один конец переменного резисто- ра 24, служащего для регулировки чувствительности кондуктометра,Напря. жение с движка и второго конца резистора 24 идет на вторичный прибор 4, ЗО причем второй конец резистора 24 соединен с движком переменного резистора 25, служащим для установки нуля прибора, один конец резистора 25 через диод 26 подсоединен к дополни- Я тельной обмотке 6 генератора 2....

Номер патента: 571295

Опубликовано: 05.09.1977

Авторы: Кошкин, Кузин, Репий, Рымашевский, Ястребков

МПК: B01J 17/18

Метки: мультикристаллов

...от направления роста слитка и проис-,. хори бо 1 еее если менее быстрое вытеснение 5одного кристалла другим. Бикристалд вырож-.даеех:я в монокриствлл,Цедьео изобрете 1 еия являетсяполучениемудьтеЕкристадлов с межкристаллитными гращецами, вытянутыми по всей длине мульти- фкра:таллического слитка.Для достижения этой цеди мультикристалдвыращивают зонной плавкой заготовки отмудьтикристаллической затравки, используязаготовку в форме трубь 1 и создавая между25торцами затравки и заготовки кольцевуюраспдавлеиееую зону, которую перемешаеотьдочь заготовЕси,Вырашиваексы 11 м ул ьтикр исталлическийзо"лРток еемеет форму трубки, Несмотря па точто форма фронта кристалЕеизацин и в этомслучае остается выпуклой, стабильность повеаяееея...

Номер патента: 293395

Опубликовано: 25.08.1977

Авторы: Атрощенко, Гальчинецкий, Кошкин, Руденко, Шаховцов

МПК: B01J 17/06

Метки: кристаллический, материал, полупроводниковый

...Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Рвушсквя наб., д, 4/5 Фп;и 1 ад ППП "Патент, г. Ужгород, ул. Проектная, 4 ЙСЯвз 1 ь О5и сплавы ня ихОснОвегде вторым компонентом являютсяэлементарныебинарные, тройные крисгаллические вещества, с решеткой типа алмаза.без 1 квгионных вакансий, например геманий, бфп- алюминий, гаддий, индий;А- магний, цинк, кадмий, ртуть;А - серебро, медь; В - фосфор, сурьма,мьпльях; ц "/ и С 1 - сера, теллур, седенИ(Я 15 7 сдГ Е, Си,1 РТЕ ,Сс 1." п,А 5 1 СОЬ Яе д, )Указанные кристаллические соединенияи сплавы обладают полупроводниковымисвойствами, При воздействии на такие крис 15гадлические соединения и сплавы с решеткой типа алмаза, имеющие в катионной подрешетке...

Номер патента: 567190

Опубликовано: 30.07.1977

Авторы: Беленов, Канищева, Кошкин

МПК: H02H 7/08

Метки: защиты, перегрева, переменного, электропривода

...и размыкающего блок-контакта (18 или 22) электромагнитного коммутационного аппарата соответствующего электродвигателя, К выходу измерительного рсле 9 подключсны параллельно соединенные катушки 13 и 14 электромагнитных коммутационных аппаратов. Питание от сети на катушки 13 и 14 и на измерительное реле 9 подается через командные аппараты 23 - 28 и блок-контакты 16, 17, 20, 21 электромагнитных коммутационных аппаратов соответственно.Устройство работает следующим образом.При включенном выключателе 29 после подачи питания на измерительное реле 9 командным аппаратом 27 (или 28), контакт 10 замыкается и напряжение через командный аппарат 24 (или 26) подается на катушку 13 (или 14) электромагнитного коммутационного аппарата, который включает...

Номер патента: 565981

Опубликовано: 25.07.1977

Авторы: Выдренков, Засорин, Кошкин, Обухов

МПК: E04G 21/26

Метки: кондуктор

...закрепленные на подмостях индикаодной иэ граней которых смонтираваныторные рамы, выполненные иэ шарнирно имеющие регулировочные винты втулкио соединенных продольных н поперечных выдвижными штангами 111, Однако также . балок, скрепленных между собой тягами устройство может быфгь установлено в . а также установочные механизмы продоль проектное положение только с помощью 15 Його и поперечного перемещений индика . вспомогательного грузоподъемнога меха- тарных рам, каждая индикаторная рама низма по лотаппаратам. снабжена двумя подвижно смонтированны;Известен также рамно-шарнирный кан- ми на одной иэ балок каретками, соедидуктор для установки и временного за- йенными с уставачными механизмами по- крепления в проектном положении эле-20...

Номер патента: 564143

Опубликовано: 05.07.1977

Автор: Кошкин

МПК: B25B 7/00

Метки: вязки, плоскогубцы, тросов

...выполнена удлиненной, с иглообразным концом ) Щ 2),Недостатком этих плоскогубцев являеъся то, что ими неудобно протягивать конецсквозь ветви троса, а в некоторых случаяхпрактически невозможно.Целью изобретения является повышениепроизводительности труда при вязке тросоУказанная цель достигается тем, чтоудлиненная губка снабжена направляющейв виде желоба для фиксации положения трса при его протягивании н развернутаотносительно продольной оси ца угол 1520, что позволяет захватывать трос волюбой его точке.На фцг, 1 иэоб ен общий вид плоскогубцев; на фиг. 2 ид А фиг. 1,губцы содержат два рычага 1 и нных шарниром 3. Рукоятки 4 в выполнены Г-образными и в левую сторону, Рукоятка 5 с короткой губкой 6 утяжелена Зажимная губка 8 выполнена с...

Номер патента: 562490

Опубликовано: 25.06.1977

Авторы: Идрисов, Кошкин, Степанов, Чугунов

МПК: B66B 7/06

Метки: клиновой, коуш

...115 поперечных колеоаний каната б. Прижимной элемент 7 выполнен с роликом 8, закрепленным с возможностью вращения между тягами 9, которь 1 е болтами 10 соединяются с проушинами 11 корпуса 1 коуша. На внешней поверхности корпуса коуша установлен зажим 12, служащий для крепления контрольной петли каната.Принцип действия коуша заключается вследующем.Участок рабочей поверхности клина, противоположный закл:1 н 11 вающему участку, выполнен в зцде плавной выпукло-вогнутой кривой. Причем, вершина вогнутой части кривой, через которую проходит осевая линия симметр 1 гц 11 зогнутой нцж:1 ей част;1 клина, направлс 11 а в стор:ну его заклинивающего участка, взаимодействующего с зажимным Зо вкладышем 4, Прц закреп.-.енпи канат36 проводят...

Номер патента: 561602

Опубликовано: 15.06.1977

Авторы: Клыгин, Кошкин, Ракошиц, Фролов

МПК: B21K 1/64

Метки: буртом, внешним, внутренней, диаметра, объемной, переменного, полостью, сталей, холодной, штамповки

...полостью переменного диаметра.На первой операции (см. черт. а) пруток рубят на заготовки.На второй операции (см, черт. б) осуществляют подсадку торцов и при этом оформляют фаску, равную фаске готового изделия со стороны открытого торца.На третьей операции (см. черт. в) выдавливают непосредственно стакан с внутренним диаметром, равным ббльшему внутреннему диаметру готового изделия. На этой же операции производят формообразование наружной поверхности донной части заготовки в виде усеченного конуса с углом при вершине порядка 60 - 120, причем меньший диаметр усеченного конуса равен диаметру вписанной окружности многогранника под ключ готовой пробки,На четвертой операции (см. черт. г) полученную заготовку в форме стакана с дном в виде...

Номер патента: 555381

Опубликовано: 25.04.1977

Автор: Кошкин

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейно-круговой

...блоков ключей 3 и 4.Каждый импульс, поступивший на входыключей, вызывает суммирование текущихзначений фукций Х;=РсоаЧ; иУ; =Яби 9;, хранимых в реверсивных счетчиках 1 и 2, с содержимым сумматоров 5 и 6, в которых накапливаются значения интегралов функций4 ЬИсеЕЮвЮ и рыл дир вычисляемые в лисирет-ЕЕ9 н Чнном цифровом виде как сумма текущих значений функций Х = Х(Я и У = У(ф) при единичных приращениях аргумента, т.е, когдаимеет место );,= ф;+160 Импульсы переполнения сумматоров 5и 6 являются выходными импульсами интерполятора по первому и второму выходу,соответственно, причем каждый импульспереполнения сумматора 5 подсчитываетсясчетчиком 10 и уменьшает на "1" текущеезначение функции 38 щ) хранимой в реверсивном счетчике 2, В то же...
