Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 457163
Автор: Темкин
Текст

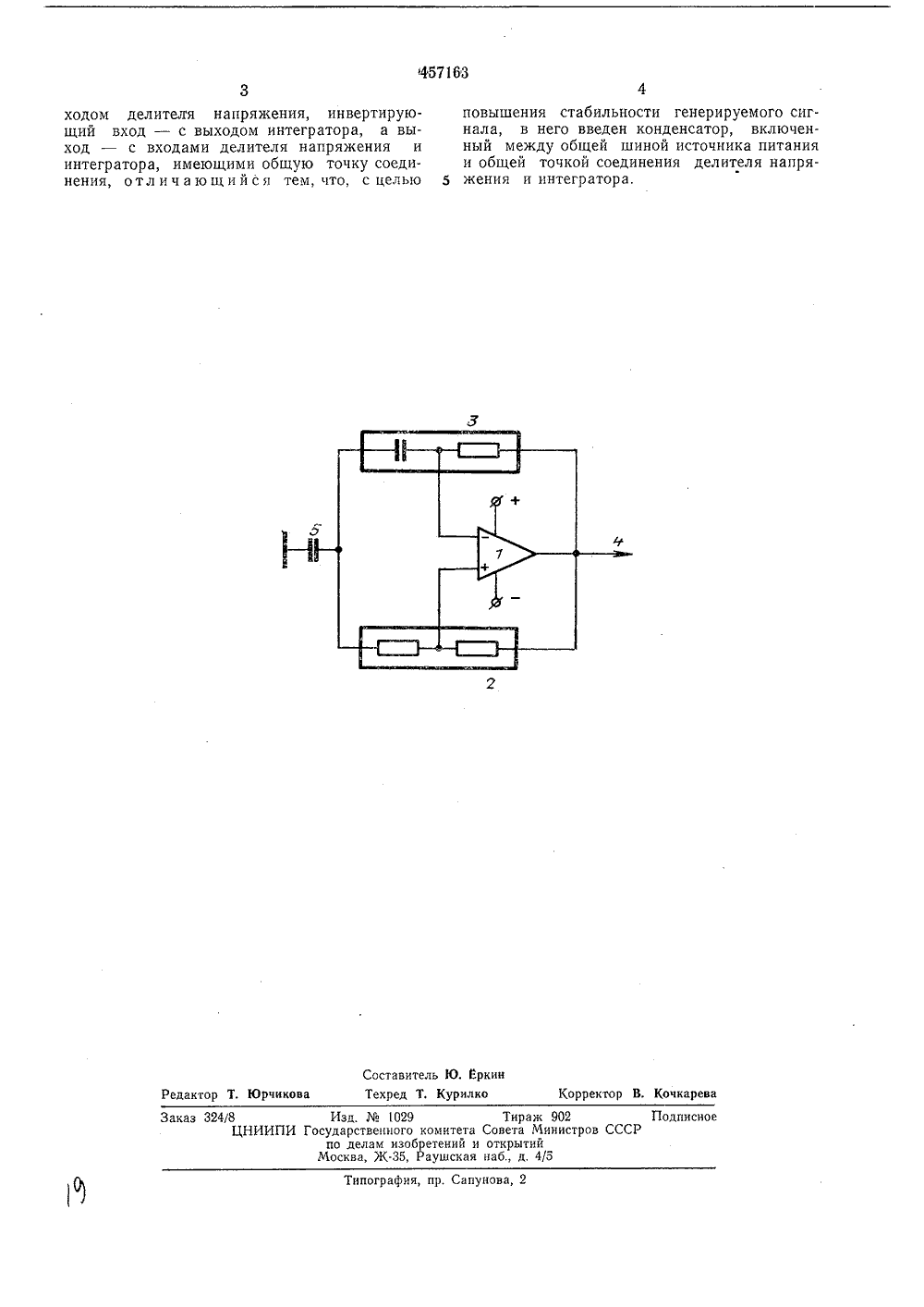

, ъ, О П И-б"А"НМ Е ИЗОБРЕТЕН ИЯ п) 457163 Союз Советских Социалистических республикс присоединением за Государственный комитет(32) ПриоритетОпубликовано 15,01Дата опубликования света Министров СССо делам изобретенийи открытий К 621,373 (088.8) Бюллетеньисания 26.02.75) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСО едмет изобретени Изобретение относится к радиотехнике и может быть использовано в автоматике и вычислительной технике,Известен генератор прямоугольных импульсов, содержащий операционный усилитель, неинвертирующий вход которого соединен с выходом делителя напряжения, инвертирующий вход - с выходом интегратора, а выход - с входами делителя напряжения и интегратора, имеющими общую точку соединения. тот генератор имеет низкую стабильность генерируемого сигнала,Цель изобретения - повышение стабильности сигнала генератора прямоугольных импульсов. Для этого в него введен конденсатор, включенный между общей шиной источника питания и общей точкой соединения делителя напряжения и интегратора.На чертеже показана блок-схема предлагаемого генератора,Генератор содержит операционный усилитель 1, неинвертирующий вход которого соединен с выходом делителя 2 напряжения, инвертирующий вход - с выходом интегратора 3, а выход 4 - с входами делителя 2 напряжения и интегратора 3, имеющими общую точку соединения. Конденсатор 5 соединен одним выводом с общей точкой соединения делителя и интегратора, а другим - с общей шиной источника питания. При подаче питающих напряжении в схеме возбуждаются автоколебания, имеющие на выходе операционного усилителя прямоугольную форму. Конденсатор через делитель напряжения заряжается до величины постоянной составляющей на выходе операционного усилителя. По окончании заряда конденсатора постоянные составляющие напряжений на обоих входах операционного усилителя равны постоянной составляющей напряжения на его выходе и между собой, что обеспечивает скважность выходного сигнала, равную двум.При несимметричном изменении максимальных значений выходного напряжения операционного усилителя изменение постоянной составляющей напряжения на его выходе передается на оба входа синфазно, что не нарушает работу схемы и не вызывает 20 изменения скважности генерируемого сигнала, Постоянство скважности обеспечивает уменьшение нестабильности его частоты, вызванной погрешностями интегратора. Генератор прямоугольных импульсов, соержащий операционный усилитель, неинертирующпй вход которого соединен с вы457163 Составитель Ю, ЕркинТехред Т. Курилко Корректор В. Кочкарева Редактор Т. Юрчикова Заказ 324/8 Изд.1029 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 ходом делителя напряжения, инвертирующий вход - с выходом интегратора, а выход - с входами делителя напряжения и интегратора, имеющими общую точку соединения, отличающийся тем, что, с целью повышения стабильности генерируемого сигнала, в него введен конденсатор, включенный между общей шиной источника питания и общей точкой соединения делителя напря жения и интегратора.
СмотретьЗаявка
1873975, 05.01.1973
ПРЕДПРИЯТИЕ ПЯ А-1001
ТЕМКИН ВАЛЕРИЙ СОЛОМОНОВИЧ
МПК / Метки
МПК: H03K 3/02
Метки: генератор, импульсов, прямоугольных
Опубликовано: 15.01.1975
Код ссылки
<a href="https://patents.su/2-457163-generator-pryamougolnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор прямоугольных импульсов</a>
