Коротеев

Номер патента: 1840859

Опубликовано: 10.12.2013

Авторы: Бояршинов, Коротеев, Крылов, Лыскин, Мусиенко

МПК: G01S 7/38

Метки: вывода, пучка, частиц

1. Устройство для вывода пучка частиц в область высокого давления по авторскому свидетельству 1840858, отличающееся тем, что, с целью снижения весогабаритных характеристик и повышения надежности, в шлюзовую камеру низкого вакуума введен дефлектор, выполненный в виде, по крайней мере, одного плоского диска с центральным отверстием, который установлен перпендикулярно оси шлюзовых камер на расстоянии от разделительной камеры, равном 4-6 диаметрам отверстия в перегородке между разделительной камерой и камерой низкого вакуума.2. Устройство для вывода пучка частиц в область высокого давления по п.1, отличающееся тем, что между плоским диском и перегородкой размещен...

Номер патента: 1840858

Опубликовано: 10.12.2013

Авторы: Бояршинов, Иевлев, Коба, Коротеев, Куликов, Мусиенко

МПК: G01S 7/38

Метки: вывода, пучка, частиц

1. Устройство для вывода пучка частиц в область высокого давления, выполненное в виде газодинамического канала, содержащего последовательно расположенные шлюзовые камеры высокого, среднего и низкого вакуума со средствами откачки, разделительную камеру и эжектор, отличающееся тем, что, с целью снижения веса и габаритов устройства, эжектор установлен соосно оси вывода пучка, а разделительная камера соединена с емкостью, заполненной парами вещества, не разлагающегося под действием электронного пучка на неконденсируемые составные части. 2. Устройство по п.1, отличающееся тем, что средства откачки шлюзовых камер высокого вакуума выполнены в виде геттерных насосов, а шлюзовых камер среднего и низкого вакуума в виде конденсационных...

Номер патента: 1840510

Опубликовано: 10.05.2007

Авторы: Коротеев, Морозов, Тулин

МПК: G01P 5/18

Метки: газа, жидкости, потока, скорости

Способ измерения скорости потока жидкости или газа, использующий создание посредством сфокусированного лазерного луча меток в потоке, регистрацию этих меток и определение времени прохождения метками заданного расстояния, отличающийся тем, что с целью повышения точности измерения и расширения диапазона в сторону увеличения измеряемых скоростей, метки создают возбуждением частиц среды двухчастотным импульсным лазерным излучением на комбинационной частоте, а регистрацию прохождения метками заданного расстояния осуществляют путем периодического зондирования среды импульсным сфокусированным лазерным излучением, причем зондирование производят с переменной задержкой по отношению к моментам создания меток и фиксируют время задержки, при которой...

Номер патента: 1159254

Опубликовано: 20.08.2004

Авторы: Коротеев, Мартыненко, Нестеренко

МПК: B64D 15/16

Метки: противообледенительная, электроимпульсная

Электроимпульсная противообледенительная система, содержащая источник питания, соединенный с блоком преобразования с емкостным накопителем электрической энергии и блоком контроля и управления системой, индукторы, соединенные с тиристорами блока управления, причем входы индукторов соединены с выходами блока преобразования с емкостным накопителем энергии, вход которого соединен также с первым выходом блока контроля и управления системой, управляющие выходы которого соединены с управляющими входами тиристоров, а индукторы закреплены на кронштейнах, отличающаяся тем, что, с целью повышения эффективности сброса льда путем устранения поперечных сил, возникающих от взаимодействия электромагнитных...

Номер патента: 777945

Опубликовано: 10.01.2000

Авторы: Коротеев, Мацкевич, Русанова

МПК: B01J 41/04, C01B 35/00

Метки: анионообменной, борной, извлечения, кислоты, сильноосновной, смолы

Способ извлечения борной кислоты из сильноосновной анионообменной смолы водным раствором аммиака при повышенной температуре с последующей переработкой элюата на аммиак и борную кислоту для повторного использования, отличающийся тем, что, с целью повышения степени извлечения и сокращения расхода аммиака, извлечение борной кислоты ведут при 70 - 80oC.

Номер патента: 1762732

Опубликовано: 09.01.1995

Авторы: Коротеев, Файнштейн

МПК: H01J 27/06, H05H 1/24

Метки: заряженных, потока, частиц

СПОСОБ ПОЛУЧЕНИЯ ПОТОКА ЗАРЯЖЕННЫХ ЧАСТИЦ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ.1. Способ получения потока заряженных частиц, включающий подачу газа в пространство, ионизацию газа электронами до образования плазмы, наложение на плазму электрического поля, выделение с помощью источников поля потока ионов и нейтрализацию потока ионов электронами, при этом положительно заряженные источники электрического поля размещают внутри плазменного образования, отличающийся тем, что, с целью упрощения генерации квазинейтрального потока заряженных частиц, отрицательно заряженные источники поля размещают так, чтобы они охватывали плазменное образование, инжектируют с помощью источников поля электроны вдоль силовых линий поля, регистрируют положение...

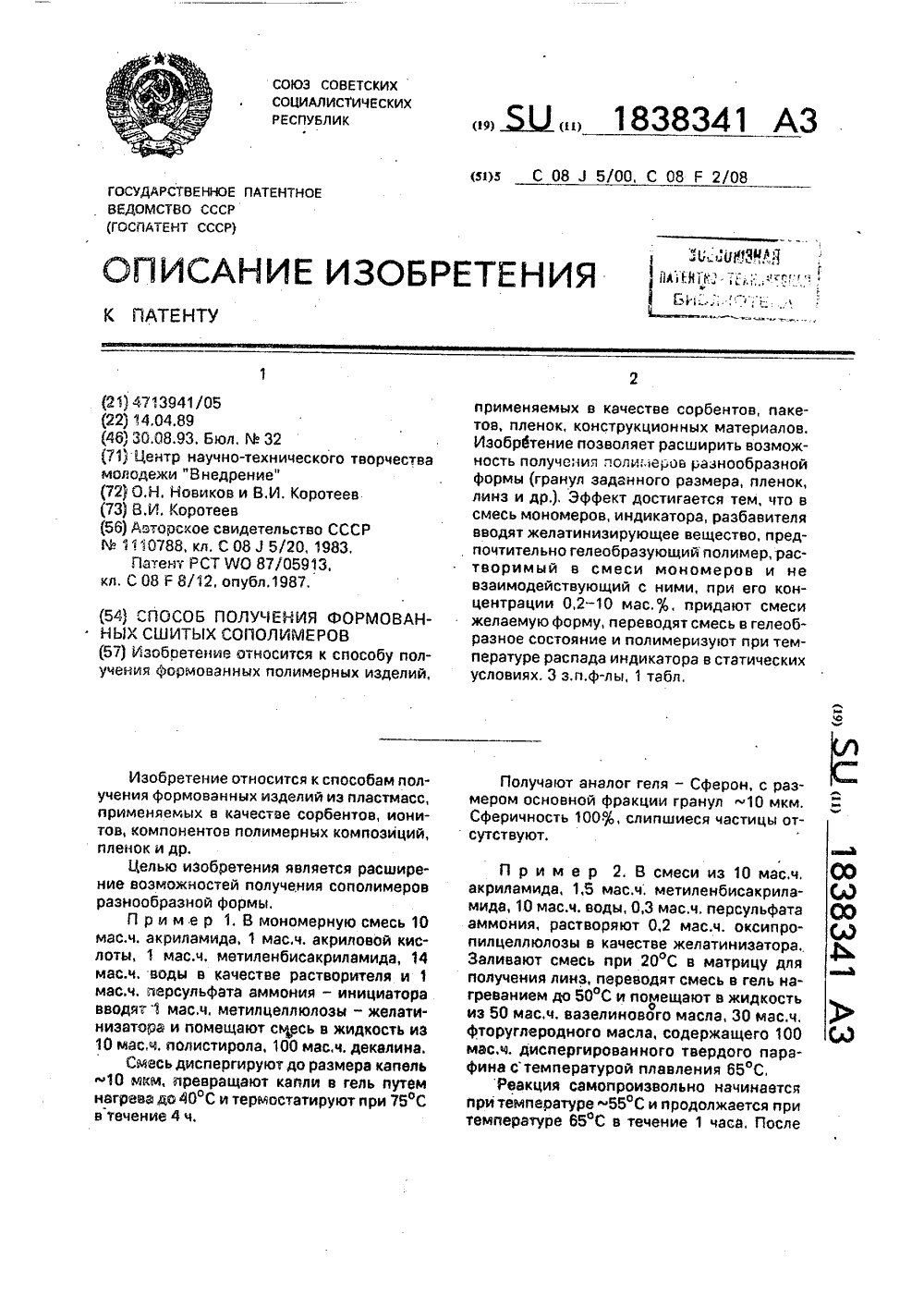

Номер патента: 1838341

Опубликовано: 30.08.1993

Авторы: Коротеев, Новиков

МПК: C08F 2/08, C08J 5/00

Метки: сополимеров, сшитых, формованных

...промывают водой, Трещины и искривления отсу",ствуют, Физико-технические данные окомпонентах реакционной смеси представлены ". таблице,П р и м е р 4. В смеси из 10 мас,ч,акриламида, 1 мас.ч. метиленбисметакр 1 лата, 20 мас,ч. воды, 1 мас,ч, перекисиводорода растворяют 1 мас,ч, карбоксиметилцаллюлозы и 0,01 мас,ч, полистирола, 50мас,ч, бенэола, 50 мас,ч. хлороформа,Смесь диспергируют до размера капель;.ономерной смеси .15 мкм, Превращаюткапли мономерной смеси в гель добавлением 0,1 мас.ч. триметиламина и термостатируют при 75 С в течение 4 ч, Получаютгранулы сополимера диаметром 15 мкм,Выход готового продукта 98исходного вещества. Сферичность 10 ОО, Слипшиеся часгицы отсутствуют,П р и м е р 5, К смеси из 12 мас.ч,акрилонитрила, 6...

Номер патента: 1799435

Опубликовано: 28.02.1993

Авторы: Коротеев, Круглов, Пушкин

МПК: F16D 11/04

Метки: муфта, сцепления

...6, . 5 1. Муфта сцепления, содержащая двеМуфта работает следующим образом, Фланцевые полумуфты с радиальными пазаМомент от полумуфты 1 на полумуфту 2 ми, установленные на соединяемых валах, ипередается через палец 5. Палец 5 может палец, расположенный на первой полумуфзанимать два фиксированных полокения: те с возможностью контакта с радиальнымвыдвинутое по радиусу так, что плечо паль пазом второй полумуфты, о т л и ч а ю щ а яца 5 выходит иэ паза 4 полумуфты 2 (муфта с я тем, что, с целью повышения долговечвыключена), и когда плечо пальца 5 входит ности, она снабжена толкателем, палец выв паз 4 полумуфты 2 (муфта включена). полнен Г-образной формы, одно плечоПеремещение пальца 5 осуществляется пальца. установлено с возможностью...

Номер патента: 1798347

Опубликовано: 28.02.1993

Авторы: Коротеев, Новиков

МПК: C07C 7/156

Метки: выделения, дивинилбензола, комплекса, меди, одновалентной, хлоридом

...выделения пара-дивинилбензола близка к достигается интенсификация процесса выделения дивинилбензола,В качестве комплексообразователя целесообразно использовать растворимые всмеси соли комплексообразующих анионов,например, хлоридов, бромидов и иодидовщелочных и щЕлочноземельных металлов,Введение комплексообрэзователя всмесь позволяет в оптимальных условиях в10 20 раз сократить время процесса, в 2,5 разаувеличить общий выход и более, чем в 5 разповыСить среднюю концентрацию дивинилбензола в дистилляте.Необходимо отметить, что введение15 значительных количеств вещества и комплексообразователя может привести кбурному вскипанию смеси и обильному пенообразованиюДля устранения указанного недостатка20 и стабилизации процесса выделения...

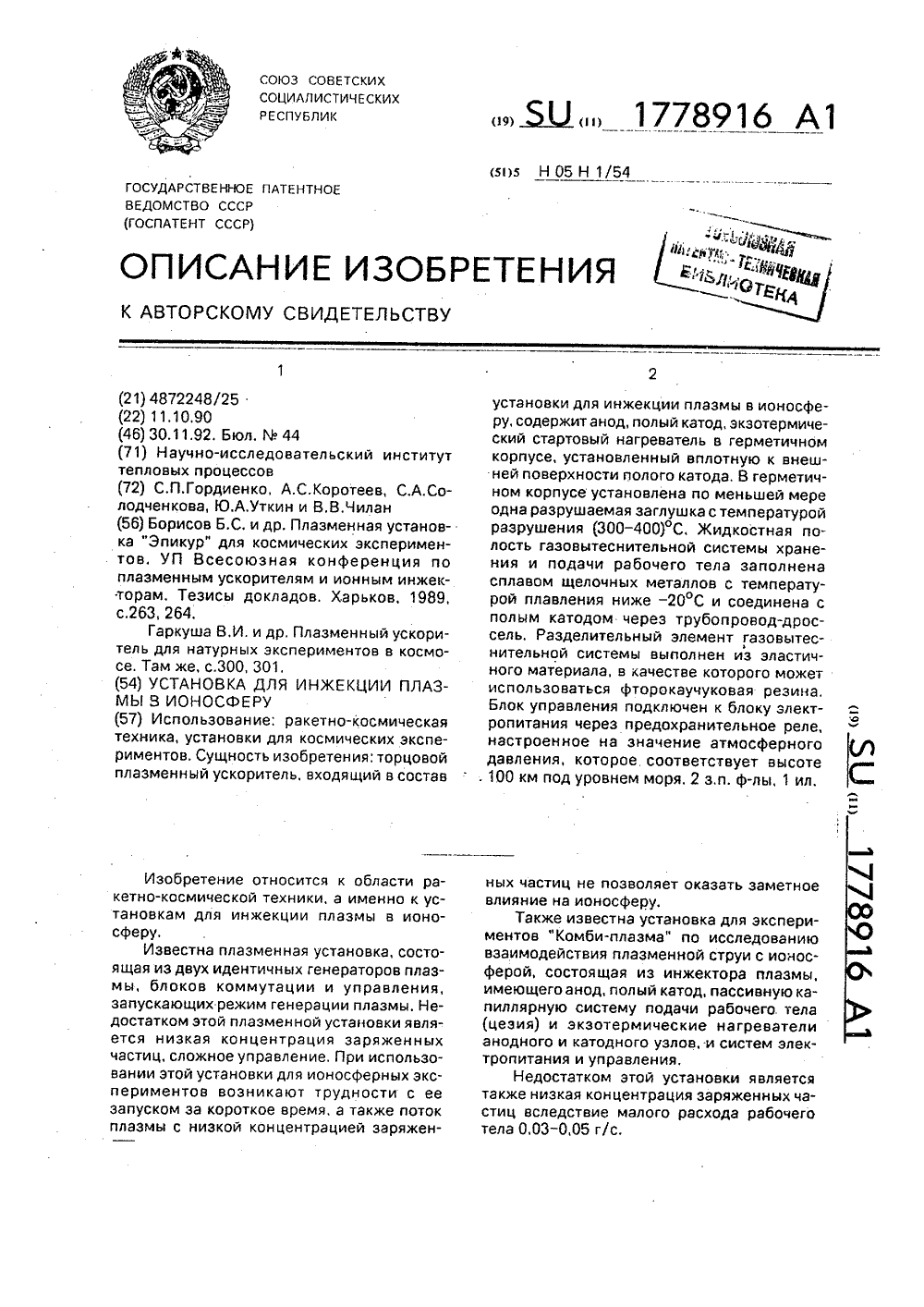

Номер патента: 1778916

Опубликовано: 30.11.1992

Авторы: Гордиенко, Коротеев, Солодченкова, Уткин, Чилап

МПК: H05H 1/54

Метки: инжекции, ионосферу, плазмы

...ниже - 20 С и соединена с полым катодом через трубопровод-дроссель, а газовая полость подключена к ресиверу с газом.С целью упрощения конструкции, разделительная эластичная мембрана выполнена из фторокаучуковой резины.С целью повышения безопасности эксплуатации установки дополнительно содержит предохранительное реле, настроенное на заданное значение атмосферного давления и подключенное между блоком управления и блоком электропитания.На чертеже изображена блок-схема установки. Установка состоит из торцевого плазменного ускорителя 1 с полым катодом 2, анодом 3, экзотермическим стартовым нагревателем 4, в корпусе которого установлены разрушаемые заглушки 5 с температурой разрушения 300400 С, испарителем рабочего тела 6 из тугоплавкого...

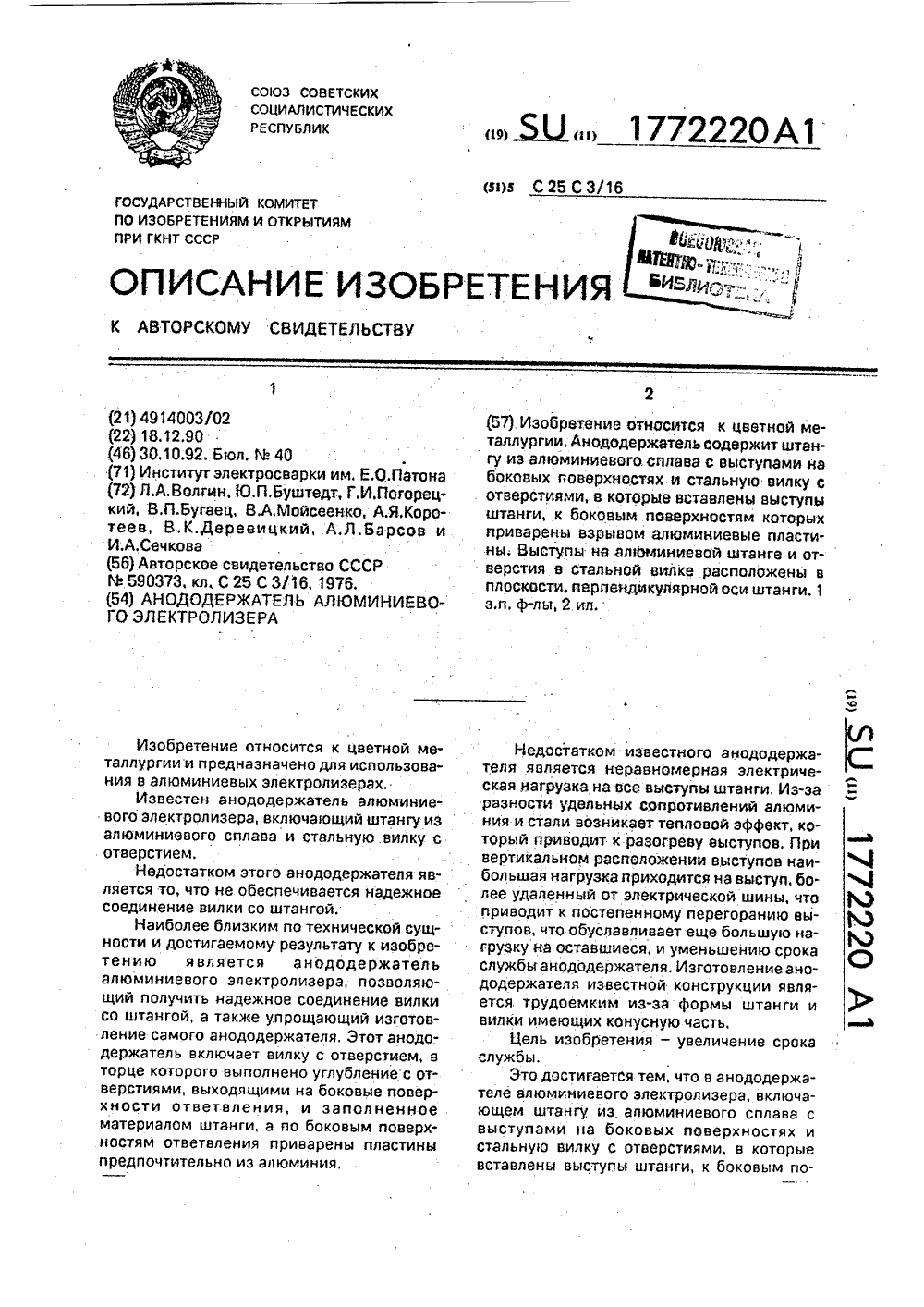

Номер патента: 1772220

Опубликовано: 30.10.1992

Авторы: Барсов, Бугаец, Буштедт, Волгин, Деревицкий, Коротеев, Мойсеенко, Погорецкий, Сечкова

МПК: C25C 3/16

Метки: алюминиевого, анододержатель, электролизера

...расположении выступов наибольшая нагрузка приходится на выступ, бо- с 4 лее удаленный от эвектрической шины, что приводит к постепенному перегоранию вы- я ступов, что обуславливает еще большую нагрузку на оставшиеся, и уменьшению срока службыанододержателя. Изготовлениеанододержателя известной конструкции является трудоемким из-за формы штанги и вилки имеющих конусную часть.епЪЦель изобретения - увеличение срока службы.Это достигается тем, что в анододержателе алюминиевого электролизера, включающем штангу из. ааоминиевого сплава с выступами на боковых поверхностях и стальную вилку С отверстиями, в которые вставлены выступы штанги, к боковым по1772220 Составитель С. МертехинаТехред М,Моргентал Корректор О, Краа Редак Тираж...

Номер патента: 1767038

Опубликовано: 07.10.1992

Авторы: Барсов, Бугаец, Буштедт, Волгин, Деревицкий, Коротеев, Мойсеенко, Наумов, Погорецкий

МПК: C25C 3/16

Метки: алюминиевого, анододержатель, электролизера

Номер патента: 1765353

Опубликовано: 30.09.1992

Авторы: Коротеев, Скворцов

МПК: E21B 21/06

Метки: циркуляционная

...с возможностью взаимодействия с переливным трубопроводом 7.Циркуляционная система работает следующим образом,Раствор из скважины после очистки отшлама первой ступенью 2 поступает в резервуар 1, Далее насосом 5 раствор подается в гидроциклонный шламоотделитель 3, 30откуда по сливному трубопроводу 4 тангенциально поступает в напорно-компенсационный стояк 6. Воздух, который можетпопадать в раствор при работе гидроциклонного шламоотделителя 3, выделяется из 35раствора и направляется в атмосферу черезотверстия 17 в планшайбе 16,Известно, что непременным условиемнормальной работы очистной системы является то, что производительность насосов 5 40должна быть больше производительностибуровых насосов 18, Следовательно, излишки раствора после...

Номер патента: 1742279

Опубликовано: 23.06.1992

Авторы: Коротеев, Новиков

МПК: C08F 2/08

Метки: полимера, пористого

...20 мас,ч, дивинилбензола, 5 мас,ч, полицетилметакрилата, вводят десперснуюфазу, содержащую 8 мас.ч. воды, 5 мас,ч,диметилсульфоксида, 2 мас,ч, агар-агара,5 мас,ч, перекиси водорода, диспергируютее до размера капель -1,8 мкм и переводятв гель охлаждением до 10 С в течение б ч итермостатируют при 55 С в течение 24 ч.Полученный полимер с размером гранул 2,3 мкм, характерным размером пор0,01 мкм, объемом пор 0,41 см /г и удельнойповерхностью пор - 49 м /г. Сферичность2не ниже 98%.П р и м е р 4. В среду, состоящую из100 мас,ч, циклогексана, 10 мас.ч. дивинилбензола, вводят дисперсную фазу, содержащую 5 мас.ч, диметилформамида, 0,1 мас.ч,триацетата целлюлозы, 1 мас,ч, персульфата аммония, диспергируют ее до размеракап ль 7 мкм и...

Номер патента: 1735309

Опубликовано: 23.05.1992

Авторы: Коротеев, Новиков

МПК: C08F 2/22

Метки: латекса, полимера

...полно Пример 4, В 100 масч растворяют 5 мас.ч. метилц мас.ч. перекиси водорода, д мас,ч, диэтилфумарата и стир руют смесь до размера капе смеси менее 1 мм, превращ1735309 35 40 45 50 55 гель нагреванием до 30 С и термостатируют при 60 С в течение 1 ч.Размер частиц латекса 0,2 мкм, содержание сухого полимера 17 Коагулюм полностью отсутствуетП р и м е р 5. В 100 мл 10 мас.;-ного раствора желатина (белка) и 10 мас.перео киси водорода при температуре 20 С помещают 5 г стирола и 5 г метилметакрилата, перемешивают до размера капель менее 1 мм в диаметре, желатинизируют смесь охлаждением до менее чем 10 С и термостатируют при 40 С в течение 5 ч в присутствии 1 мас.к массе желатина глутарового альде гида.Латекс полимера имеет размер частиц 0,05...

Номер патента: 1693671

Опубликовано: 23.11.1991

Авторы: Коротеев, Прохоренко, Трещев, Фролова

МПК: H01R 13/58

Метки: заделки, кабеля, соединитель, электрический

...(мета 1 Л, пластик), 11 озтам,.:, если сменные пластины 33 вцпалн 1 ны, 1-:я- ПРИМЕР, ИЗ МЕтаЛЛа, ОНИ МОГУТ ДОПОЛНИтеЛ Ь- но крепиться, когда их концы 34 за,нуты и прижаты к поверхности кяб 8 ля, Охватывая по крайней мере ":,":. Гь нитяного ояндджя, 3 зтам случае, кроме даполни 1 ельнага крепления сменных и дстин 33 к наружной оболочке кабеля, занутые канць 34 сменных пластин 33 предохранякт нитяной бандаж 14 ат повре х гения (см фиг3 случае, если еще требуется дополнительное к 1 реплен 1 ле сменных пластин 33:,:я- П:,1114 до ОНГЛ НьгЛдтЯЛЛИЧЕкид И ьцпсчН из элястичнОГО "ли ГибкОГО 14 ят 81 игла мя" тер 1 л и т,Д, загь 1 утые ксецы 31 СРен,;ых плати.:, Л коепятся к набору поаводн 1 лка , и наружнаь оболочке кабеля дапол 1 ител ь -...

Номер патента: 1693210

Опубликовано: 23.11.1991

Авторы: Коротеев, Котов, Степанов

МПК: E02F 5/20

Метки: бурения, выемок, щелевых

...3 - кинематическая схема устройства.Устройство содержит корпус 1, нэ внутренней поверхности которого размещенынаправляющие 2, по которым перемещается вертикально привод 3, Последний в нижней части имеет спицеобразную ступицу 4подачи, на спицах которой закреплены пластины 5, Привод 3 жестко соединен с гибкими рабочими органами.в виде стальных игл6. Иглы 6 размещены в полой части направляющих 7; криволинейные выходы которыхзакреплены в направляющих отверстияхкорпуса 1. Направляющие 7 на боковойстеике, обращенной к центру, имеют сквозные вертикальные прорези 8, в которых размещены пластины 5, Корпус 1 оснащентяжами 9,Устройство работает в следующей последовательностии.В пробуренную скважину посредством 30привода 3 на проектную отметку...

Номер патента: 1680786

Опубликовано: 30.09.1991

Авторы: Коротеев, Токмаков

МПК: C21D 9/24

Метки: закалки, инструмента, плазменной, режущего

...толщиназакаленного,слоя менее0,1 мм Предлагаемый 50-200 50-200 50-200 50-200 750 800 820 850 6000 7000 8000 9000 900 300 15000 Известный металла при таких скоростях нагрева в сочетании с самопроизвольной закалкой после прекращения нагрева за счет теплоотвода в глубь холодного металла обеспечивает получение в поверхностном 5 слое металла мартенситной структуры с высокой микротвердостью.Однако при времени взаимодействия плазмы с поверхностью менее 0,05 с толщина закаленного слоя недостаточна для прак тического применения, а при времени взаимодействия более 0,2 с существенно возрастает хрупкость обработанных участков.При температуре плазмы менее 6000 К 15 недостаточна скорость нагрева инструмента, при температуре выше 9000 К...

Номер патента: 1652504

Опубликовано: 30.05.1991

Авторы: Канов, Коротеев

МПК: E21B 21/06

Метки: бурового, раствора

...относится к горной промышленности, а точнее к нефтегазодобывающей, и может быть использовано в оборудовании для глубокого бурения скважин, в частности для очистки бурового раствора от шлама выбуренных пород.Цель изобретения - упрощение конструкции и повышение надежности работы и качества очистки.На чертеже представлена установка для очистки бурового раствора, продольный разрез.Установка для очистки бурового раствора состоит из резервуара 1, разделенного на сообщающиеся между собой отсеки А и Б, вибросита 2, пескоотделителя 3 и илоотделителя 4 с питающими патрубками 5 и 6 и сливными патрубками 7 и 8, узлами 9 и 10 для выгрузки шлама, насоса 11 с приемным патрубком 12, сообщающимся трубопроводом 13 со сливным патрубком 7 пескоотделителя...

Номер патента: 1637671

Опубликовано: 23.03.1991

Автор: Коротеев

МПК: G05F 1/70, H02J 3/48

Метки: батареи, конденсаторной, мощности

...реализации ш8 при и = 2. Соответственно к входам Х 1 и У 1 подсоецинены командоаппараты Р 4, Р, Рз и Рт, к входам Х и У - Р, Р 4, Р, Рв. К входу Е БУ поцсоединены и - 1 командоаппарат Р 4 я , т,е. РВ к входу 2 не присоединен.Обмотка команцоаппарата Р подключена к входу Х через соединенные последовательно размыкающие контакты Р 4, Р 44, Р 4, к входу У - через соединенные последовательно собственный замыкающий контакт Ри размыкающий контакт Р. Еход Е через замыкающий контакт Рэ подсоединен к точке соединения контактов4 ЛОбмотка второго командоаппарата Р подключена к входу Х через соединеннье послецовательно замыкающий контакт Р 4 и размыкающие контакты Р 4, Р 4, Рт,4, к вхоцу У 4 - через замыкающий. контакт Р 4 и размыкающий...

Номер патента: 1631487

Опубликовано: 28.02.1991

Авторы: Ковадло, Коротеев, Круглов

МПК: G01W 1/00

Метки: атмосферной, дисперсии

...перпендикулярно ориентации приемных поверхностей фотоприемников 6 и 7. В результате этого приемная поверхность фотоприемника 6 пересекает изображение объекта параллельно удлинению иэображения за счет атмосферной дисперсии, а фотоприемника 7 - перпендикулярно ему, т. е,фотоприемник 7 своей щелевидной приемной поверхностью осуществляет продольное вдоль направления дисперсии сканирование изображения,а фотоприемник б - поперечное сканирование изображения,При размещении зеркала 3 под углом 45 к оси оптической системы 1 радиус цилиндрической поверхности изображения максимален и при прочих равных условиях минимален поворот изображения относительно площадки приемника. Сигналы фотоприемников 6 и 7 запускают ключевые элементы 8 и 9,которые...

Номер патента: 1627934

Опубликовано: 15.02.1991

Авторы: Ковадло, Коротеев, Круглов

МПК: G01N 21/27, G01W 1/00

Метки: атмосферной, дисперсии

...рабстает следующим образом.Двигатель 8 через кинематический блок 7 вращает вал 5 и укрепленное на нем зеркало 3 в одну сторону, например, по часовой стрелке, а вал 6 и зеркало 4 - синхронно в противоположчую сторону.В процессе вращения зеркала 3 и 4 попеременно входят в световой поток объекта, сггормированный оптической системой 1 и прощедщий через светофильтр 2, таким образом, что зеркало 4 отражает световой 1 оток вдоль направления дисперсии, а зеркало 3 - в плоскости, перпендикулярной направлению дисперсии.Эллипсы изображений,сформированные на приемных поверхностях фотоприемников 9 и 10, ориентированы больщими осями вдоль приемной поверхности фотоприемника 9 и поперек поверхности фотоприемника 10,В процессе вращения зеркал 3 и 4...

Номер патента: 1605217

Опубликовано: 07.11.1990

Авторы: Коротеев, Руденко, Тодоренко

МПК: G05F 1/56

Метки: вторичного, источник, стабилизированный, электропитания

...образом.В установившемся режиме с выхбдастабилизированного источника черездатчик 4 напряжения снимается напряжение обратной связи, которое сравнивается с опорным напряжением, поступающим с источника 5 опорного напряжения узлом 7 сравнения с регулируемым коэффициентом усиления . В зависимости от величины сигнала рассогласования широтно-импульсный модулятор 3вырабатывает импульсы управления силовым управляемым ключем 1 такой длительности, чтобы среднее значение напряжения на выходе источника оставалось постоянным и равным заданномунапряжению стабичизации, Импульсы уп-,равления силовым управляемым ключем 1поступают также на вход датчика бскважности. Выходное напряжение датчика б скважности изменяется пропорционально изменению...

Номер патента: 1542248

Опубликовано: 30.09.1990

Авторы: Еськов, Китаев, Коротеев

МПК: G01R 33/02

Метки: быстронарастающего, магнитного, поля, сильного, создания

...нарастания магнитного поляи его амплитуду, предлагаемый способпозволяет увеличить время существования магнитного поля,На чертеже приведено устройстводля создания сильного быстронарастающего магнитного .поля,Устройство содержит накопитель 1,разрядник 2, одновитковый соленоид 3, дополнительный соленоид 4,устройство 5 ввода дополнительногосоленоида 4 в соленоид 3 и второйразрядник 6,Накопитель 1, разрядник 2 и однонитконый соленоид 3 включены последовательно, соленоид 4 помещен в устройство 5 ввода, расположенное у торца соленоида 3 так, что оси соленоидов параллельны, и подключен к второму разряднику 6Работает устройство следующим образом,Разрядником 2 накопитель 1 подключается к соленоиду 3, В контуре,образованном из...

Номер патента: 1561009

Опубликовано: 30.04.1990

Авторы: Арустамов, Безруков, Бондарев, Коротеев, Неволин, Никитин

МПК: G01M 15/00

Метки: внутреннего, двигателя, испытаний, подшипника, сгорания, шатунного

...проводами с измерителем 6 толщины масляного слоя (например, электронного типа, работающего по принципу частотной модуляции). К измерителю б подключены электронно-лучевой 7 и шлейфовый осциллографы, причем последний соединен с отметчиком верхней мертвой точки и отметчиком тактов, расположенными на испытуемом двигателе 1.Способ осуществляется следующим образом.Двигатель 1, подсоециненный к тормозной установке 2, выводят на режим максимальной мощности, отключают масляный радиатор и непрерывно Фиксирует температуру масла в поцдоне двигателя с помощью прибора потенциометра 4, При по.ышении температуры масла происходят формоизменения по образующей вкладыша, которые могут быть обратимыми и необратимыми в зависимости от конструктивных...

Номер патента: 1553125

Опубликовано: 30.03.1990

Авторы: Коротеев, Ростовцев, Сергеев, Трещев

МПК: A61H 39/00

Метки: рефлексотерапии

...5 в частотно-модулированный сигнал, который усиливается по мощности усилителем 4 и формирует с помощью виброизлучателя 3 акустический сигнал, величина диапазона перестройки частоты которого определяется амплитудой напряжения треугольной формы, поступающего с выхода блока 6, а частота перестройки диапазона - частотой напряжения треугольной формы. Происходит надежное возбуждение всех игл 1 - камертонов, частота резонанса которых попадает в границы диапазона перестройки частоты. Необходимо отметить, что величина диапазона перестройки частоты выбирается таким образом, что в нее попадают измененные вследствие неодинаковой глубины погружения игл 1 частоты резонанса камертонов игл 1, но не происходит возбуждение игл 1, обладающих другими...

Номер патента: 1550424

Опубликовано: 15.03.1990

Автор: Коротеев

МПК: G01P 3/36, G01P 5/20

Метки: скорости, частицы

...частицы в картинной плоскости трек частицы на фотоносителе имеет вид черты, образованнойперемещением диска иэображения частицы по поверхности фотоносителя. Засчет смещения частицы вдоль оси визирования объектива она приближается,либо удаляется от него, диаметр ееизображения на фотоноснтеле изменяется, и трек имеет вид конуса с закруглениями на- концах.Находят диаметры изображений частицы н начале и н конце трека. Дпяэтого фотометрируют трек в начале ив конце через точки сопряжения боко 55вых линий трека с закруглениями и1 1определяют ширины трека Э, и Э поуронпо 0,1 Н, где Н - максимальная яркость трека в сечении при фотометрировании,Ойределяют углы схождения д, и о2боковых линий трека в сопряжениях,Линии сечений являются хордами...

Номер патента: 1541604

Опубликовано: 07.02.1990

Авторы: Карловский, Коротеев, Матов, Филимонов, Шевченко

МПК: G06F 7/58

Метки: второго, импульсов, описываемого, порядка, потока, распределением, формирования, эрланга

...с информационным входом первого цифроаналогового преобразователя, выход генератора экспоненциального напряжения соединен с первым входом блока сравнения, выход которого соединен с входом формирователя импульсов, выход которого подключен к входу запуска первого генератора равномерно распределенных случайных чисел,.о т л и ч а ю щ е ес я тем, что, с целью повышения быстродействия, в него введены блок умножения элемент задержки, второй цифроаналоговый преобразователь, второй генератор равномерно распределенньж случайных чисел, выход которого соединен с информационным входом второго цифроаналогового преобразователя, первый и второй входы блока умножения соединены соответственно с выходами первого и второго цифроаналоговых...

Номер патента: 1521838

Опубликовано: 15.11.1989

Авторы: Коротеев, Котов

МПК: E02F 5/20, E21B 7/28

Метки: выемок, формирования, щелевых

...3. В корпусе разнесены по высоте в несколько рядов и смешены друг от друга в смежных по высоте рядах в шахматном порядке направляюшие отверстия.Внутри привода 2 размещены приводной вал 4, кинематически связанный посредством ведущих шестерен 5 и ведомых шестерен 6 с гибкими валами 7 рабочих органов 8, имеюших на концах фрезы 9, В корпусе 1размещены вертикально полые направляю-шие 10, которые верхним торцом скреплены с приводом, и криволинейные полые направляюшие 11, жестко связанные одними концами с направляющими отверстиями, а дру; гими - размещены в вертикальных направляющих с возможностью относительного перемешения, В направляющих 10 и 11 размегцен гибкий вал 7 рабочего органа 8.На корпусе имеются два фиксатора.Устройство работает...

Номер патента: 1308165

Опубликовано: 23.10.1989

Авторы: Коротеев, Кошилев, Шишко

МПК: H05H 1/00

Метки: плазмы

...время саморазряда этого поля превышает 10 с,При выбранных параметрах среды-4электронов в пространстве над диэлектриком осуществляется без столкновений с молекулами остаточного газа ине переходит в газовый разряд. Точкистарта с поверхности электронов саморазряда обычно определяются нарушениями структуры поверхности диэлектрика, которые остаются неподвижнымив процессе саморазряда, в то времякак участки поглощения электронов постепенно перемещаются по поверхностидиэлектрика по мере уменьшения электрического поля зарядов, производягазоотделение с нее. Однако оно незначительно и изменения состояния газовой среды у поверхности не происходит,40Появление магнитного поля увели"чивает скорость изменения траекториидвижения электронов,...
