H01J — Электрические газоразрядные и вакуумные электронные приборы и газоразрядные осветительные лампы

Номер патента: 167580

Опубликовано: 01.01.1965

МПК: H01J 9/04

Метки: 167580

...воздухом, азотом или инертным газом, тщательно очищенным от паров воды и углекислого газа, Затем прокаленный продукт выгру жают из печи и немедленно, при одновремен.ном обдуве одним из указанных газов, помещают в сосуд с биндером и путем размола одним из известных способов приготовляют суспензию.15 В качестве биндера применяется растворорганического пленкообразующего вещества в растворителе, составные части которого не вступают в химическое взаимодействие с окислами щелочноземельных металлов. Таким 20 пленкообразующим веществом может быть,например, полиметилметакрилат, а растворителем - метилметакрилат.Суспензию наносят на керны катодов однимиз известных способов, и после испарения ле тучего растворителя каждое зерно окисла впокрытии...

Номер патента: 167649

Опубликовано: 01.01.1965

Авторы: Баранов, Малое, Полевой, Щепки

МПК: B01D 59/44, H01J 49/06

Метки: 167649

...и = 3, пространственная фокусировка пучка осуществляется на угол л 1/ 10, т. е. иа угол больший ЗбО. Дисперсия прибора превышает дисперсию известных магнитных спектрометров этого типа в 5 раз, а светимость, даже с учетом частичной экранировки фокусируемого пучка, в 5 7,7 раза больше светимостн известных приборов. При одинаковом разрешении и активности источника габариты предлагаемого прибора в 2,8 раза меньше, чем в приборах с и = 1.10 Серьезной проблемой в магнитных спектрометрах с пространственной фокусировкой на угол больший ЗбО является экранировка детектора от попадания в него частиц первого витка орбиты15 Для этой цели в вакуумную камеру прибора помещена система диафрагм, одна из которых отделяет фоновый пучок от...

Номер патента: 167673

Опубликовано: 01.01.1965

Авторы: Мамьфин, Щустров

МПК: H01J 49/26

Метки: масс-спектрометр

...ионов модулятор, магнит, управляющее и регистрирующее устройства, Ионы от источника в результате 180-ной фокусировки попадают в модулятор, затем совершают один 5 или несколько оборотов, снова проходят через модулятор и попадают на коллектор. Чувствительность .и разрешающая способность этих масс-спектрометров невысока.В предложенном устройстве после источни ка ионов установлен дуант, с помощью которого осуществляется 360-ная фокусировка ионного пучка. В качестве источника ионов применен источник импульсного типа. В результате повышается чувствительность и раэ решающая способность прибора.На чертеже изображены схема масс-спектрометра и траектория движения ионов от источника.Устройство содержит источник 1, дуант 2, 20 зазоры 3, 4,...

Номер патента: 168325

Опубликовано: 01.01.1965

Авторы: Гребень, Мещер, Отбоев, Рабинович, Сесо

МПК: H01J 29/82, H01J 9/18

Метки: автомат, катодно-модуляторного, кинескопа, сборки, узла

...кассеты и надевает на оправку 10 сборочного механизма 11. Затем включается двигатель 12 привода микро- метрического движения плунжера. Плунжер, нажимая своим верхним торцом на диафрагму модулятора, сближает ее с поверхностью катода. При этом лапчатые пружины корпуса модулятора сжимаются, а измерительное сопло 13, войдя в отверстие диафрагмы, также приближается к поверхности катода.Измерительное сопло соединено с пневмоизмерительной системой, состоящей из стабилизатора давления на 500 лм вод. ст., дифференциального мембранного манометра 14, камеры с двумя рабочими жиклерами и регулируемым дросселем,Пневмосистема питается чистым азотом, подаваемым из баллона или сети.Во время работы автомата из отверстия измерительного сопла истекает азот...

Номер патента: 168363

Опубликовано: 01.01.1965

МПК: H01J 25/38

Метки: 168363

...участок за едляющей системы играет роль согласующего трансформатора между волноводо и замедляющей системой, Переход к основной части замедляющей системы легко сделать плавным, что ожет обеспечить КСВН; близ кий к единице вплоть до самой границы полосы пропускания. Переход лучше осуществить изенение одного размера замедляющей системы и притом такого, который легко выдержать.15 На фиг. 1 изображена заедляющая систеа типа дпафрагированного волновода с дополнительныи щелями связи, в которой внутренний диаметр резонатора изменяется от 2 Я до 2,14 й, Для осуществления плавного 20 перехода достаточно трех ячеек, прп этомвесь дополнительный участок с переходом состоит из пяти ячеек.На фиг. 2 приведена дисперсионная характеристика основной...

Номер патента: 168364

Опубликовано: 01.01.1965

МПК: H01J 29/18, H01J 9/22

Метки: 168364

...При установке колбы на гнездо 13 рабочим перемещением тела золотника 27 за рукоятку 28 вправо по ходу ротора соединяют камеру, образованную резиновым уплотняющим кольцом 29 и дном колбы, через отверстия 30 и 31 с форвакуумной магистралью, и колба прижимается к гнезду. Тело золотника 27 фиксируется в нужном положении рычажком 32, заскакивающим в кольцевую проточку. При этом тело золотника 27 перекрывает отверстие 33, сообщающее полость камеры с атмосферой, При передаче колбы с осажденным экраном с верхнего яруса на нижний, рычажок 32 набегает своим концом на путевои кулачок 34, укрепленный на кулисе 17, выходит из кольцевой проточки на теле золотника 27, и золотник под действием пружины 35 прижимается своим коническим концом к седлу Зб,...

Номер патента: 168365

Опубликовано: 01.01.1965

Авторы: Голубев, Гущин, Турецкий, Шофман

МПК: H01J 9/44

Метки: приборов, тренировки, электронных

...катода ц газоотделеция электродов, проходят одни и тот же режим тренировки. Режимы тренировки подбираются опытным путем ца основе анализа статистических данных по проценту выхода, разбросу параметров и поведения ламп при испытании ца долговечность,Для значительного количества ламп цет необходимости проводить тренировку в том режиме, который задан, так как уровень эмиссиоццой активности катода после откачки может быть высоким и це цужцы специальцыс перекалы ламп, осуществляемые ца трециров- ке Предложепцый способ тренировки приемно- усилительных радиоламп предусматривает автоматический выбор оптимальиого для каждой лампы режима тренировки. Перед началом тренировки определяют необходимый уровень эмиссиоццой способности для обеспечения...

Номер патента: 168366

Опубликовано: 01.01.1965

МПК: G01R 31/24, H01J 9/42

Метки: 168366

...с испытуе лосного усилителя ки, отличающееся ной регистрации Те- ль- луа измерительерез него пря одггисная ерутга ЛВ 9 Известно устройство для регистрации обратного тока, состоящее из измерительного шунта, вкл;очаемого последовательно с испытуемым газоразрядным прибором, однокаскалного широкополосного усилителя и электроннолучевой трубки. Падение напряжения, создаваемое на измерительном шунте прямым током, запирает лампу усилителя, а обратный ток усиливается и регистрируется с помощНо электроннолучевоц трубки, Недостатком этОГО устпойства является то, что В случае использования многокаскадных усилителей (для получения болшх коэффициентов усления) сильно искажается нулевая линия вследствие перегрузки усилителя прямьм током. Кроме того,...

Номер патента: 168371

Опубликовано: 01.01.1965

Авторы: Борз, Мирошниченко

МПК: H01J 40/06

Метки: автофотокатод

...10 8 мм та авт сатода сопрот м герм о 80 К я созд ойчива го слрт. ст дол ивлеания Каания я ра- жбы дмет изооретепия Лвтофотокатод,ствительцого полу 5 отличаюшийся теобласти спектрал вышенця квантов лец цз германия,из фоточувматериала, расширения ьностп и поод из Готовикелем. изготовленныи проводникового , что, с целью ьной чувствител ого выхода, ка легированного Подписная группа, 97 Известны авторотокатоды, изготовленные из светочувствительного полупроводникового материала, например из сульфида кадмия, спектральная характеристика которых лежиг в видимой и ультрафиолетовой области спектр а.Действие предлагаемого автофотокатода основано на фотопроводимости автоэлектронной эмиссии и влиянии света па перераспределение поля между...

Номер патента: 168750

Опубликовано: 01.01.1965

Авторы: Вайнштейн, Любин, Хахулин, Цукерман

МПК: H01J 29/10

Метки: мишень, передающей, рентгеночувствительной, телевизионной, трубки

...и увеличения чувствнтельнрешающей способности, упрощен 1гни изготовления, в состав сплмышьяк,едаюонен пе хкомп содер ерми иаяс льног ости я те ава еески я тем о пни раз хноло введен подписная группа Л" 8 о В передающих телевизионных трубках видикон, чувствительных в рентгеновской области спектра, обычно используются мишени из аморфного селена или окиси свинца. Однако трубки с мишенями из этих материалов из-за плохой структуры слоя, наличия пятен и неоднородностей в нем, имеют низкую разрешающую способность, недостаточно высокую чувствительность и малый срок службы, Техно. логически процесс изготовления таких мишеней труден.Предложено изготовлять мишень рентгеночувствительной передающей трубки из трех- компонентного...

Номер патента: 168751

Опубликовано: 01.01.1965

МПК: H01J 29/10, H01J 31/28

Метки: видиконавсгшнаяliattihoтьхлическлдb, мишень

...распыляется 1,5 - 3 л 1 к на торцовую по дикона с предварительно ной пластиной,В видиконах, используемых в малокадровых телевизионных системах, мишени изготовляются из высокоомных фотопроводников, таких, например, как селен и ЗЬ 2 3 Однако для ряда устройств видиконы на основе подобных материалов оказались 11 епригодпыми,по своей чувствительности, большой величине темновых токов и инерционности.Предложено изготовлять мишень трубки из сложного соединения, нанесенного термическимм испарением в вакууме и образованного путем синтеза материалов, содержащих в определенном соотношении три компонента: сурьму, серу и мышьяк,Предлагаемый материал содержит 62,5 - 71 вес. % сурьмы, 25 - 28 вес. 1 серы, 1 - 13 вес. 1 мышьяка и изготовляется...

Номер патента: 168772

Опубликовано: 01.01.1965

Автор: Степанков

МПК: G01R 27/28, H01J 25/34

Метки: 10зпдя11, tcsn, амплитудных, бегущей, волныг, гgt, ламп, характеристик

...аттецюатор 6 зо используется для включеция детектора 7, свя. заццого с усилителем напряжения горизоц. тальцой развертки 8, Измерительный канал стацовки состоит из предельцого аттешоатора 9, испытуемой лампы бегущей волны 10, квадратичцого детектора 11 и усилителя 12. Коцтрольиьгй капал образуется эталонным лццейцым четырехполюсццком 13 (цредельльгй аттенгоатор), квадратичным детектором 14 и усилителем 15. Нацря;кецце усилителей 12 ц 15 детектируется и поочередно подается через электроццый коммутатор 16 ца пластины :.лектроццолучевой трубки 17.В оезультатс па экраце т 1)блоки одцовремеццо цаблюдаготся лцлейцая характеристика коцтрольцого кацапа характеристика испытуемой лампы бегущей волны 10.Если эти характеристики совмещаются...

Номер патента: 168801

Опубликовано: 01.01.1965

Авторы: Иоффе, Легонькова, Николаенко, Предпри, Технике, Фридман

МПК: H01J 35/12

Метки: fckaib, tjino-i, анализаti, рентгеновская, структурного, тгнаii, трубка

...В корпусе сделаны окна 3 для выхода рентгеновского излучения, закрытые прозрачным для мягких рентгеновских лучей материалом, например бериллием.Катод 4 трубки и колба б аналогичны приме няемым в существующих трубках для структурного анализа. В торце корпуса выточена охлаждаемая полость Б, закрытая вкладышем б с фигурным выступом 7. Между фигурным выступом вкладыша и тыльной стороной ано да предусмотрен зазор, в котором охлаждающая жидкость делает резкий поворот, создавая при этом около анодного зеркала турбулентное движение жидкости, Охлаждающая жидкость подводится и отводится через пат рубки 8, впаянные в каналы корпуса. Направление потока жидкости указано стрелками.Такая конструкция позволяет уменьшитьрасстояние между торцом...

Номер патента: 168802

Опубликовано: 01.01.1965

МПК: H01J 9/18

Метки: 168802

...процессе сборки, и обеспечивается тем самым высокая точность малых межэлектродных расстояний. Это достигается формовкой узкой кольцевой области катода и сетки до возникновения в них пластической деформации,На фиг, 1 изображено устройство для центровки сетки относительно рабочего отверстия анода при ее приварке к конусу сеточного диска; на фиг. 2 - устройство, применяемое при формовке сетки; на фиг. 3 - устройство для центровки, запрессовки и формовки катодного узла; на фиг. 4 - разрез собранной лампы с формованной сеткой и катодом(сборка производилась предлагаемым способом),Оправка 1 имеет направляющий стержень2, с помощью которого центрируются сетка 35 и оправка 4, применяемая при приварке сетки, относительно рабочего отверстия анода...

Номер патента: 168803

Опубликовано: 01.01.1965

МПК: H01J 23/26

Метки: 168803

...габариты системы.20 Замедляющая система типа плоская спираль для лампы бегущей волны, отягичаю игаяся тем, что, с целью увеличения эффективности взаимодействия сигнала с ленточным пучком и сокращения размеров системы, ее проводники изогнуты относительно продольной скользящей плоскости симметрии та ким образом, что поперечное сечение замедляющей системы имеет П-образную форму. Подписная группа97 Известна лампа бегущей волны (ЛБВ) с замедляющей системой типа плоская спираль, поле которой может быть представлено супер- позицией двух волн с положительной и отрицательной дисперсией. В длинноволновой части дециметрового диапазона и метровом диапазоне плоская спираль имеет значительные геометрические размеры, что затрудняет ее использование,...

Номер патента: 168805

Опубликовано: 01.01.1965

Авторы: Демидович, Здриков

МПК: G01T 1/185, H01J 47/02

Метки: излучений, ионизационно-механическая, камера, регистрации, ядерных

...измерения интенсивности излучебесстеночной воздухоэквивалентнойРадиоактивное излучение, попадающее в межэлектродную область камеры, будет ионизировать рабочую среду камеры, вследствие чего заряд частицы будет уменьшаться из-за нейтрализации ионами воздуха. Это приведет к уменьшению кулоновских сил, действующих на частицу, и, следовательно, уменьшению частоты колебаний частицы, Одновременно с уменьшением частоты колебаний уменьшается амплитуда импульса, выделяющегося на нагрузочном сопротивлении, котор ая линейно связана с интенсивностью излучения (мощнсстью дозы).При облучении межэлектродного объема в цепи будет течь ионизационный ток, величина которого зависит от интенсивности излучения. В то же время частота колебаний частицы также...

Номер патента: 168815

Опубликовано: 01.01.1965

Авторы: Гаврилюк, Медведев

МПК: H01J 37/26

Метки: абсорбционный, ионный, проектор

...повторять 100 - 1000 раз в секунду.Атомы щелочного металла десорбируются в электрическом поле в виде положительных ионов, которые, ускоряясь разностью потенциалов между острием и экраном, бомбардируют последний. Экран от этого светится, и на нем получается увеличенное (в 105 - 106 1 С раз) изображение кончика острия, вернее,тех его мест, откуда преимущественно десорбируются атомы рабочего вещества.Разрешающая способность б десорбционного проектора по Мюллеру равнаг. иб = 0,45 10-+0,52 10-в -ПЪ /г Е/2где г - радиус острия в сантиметрах;гп - масса иона в граммах;20 Т - температура в градусах Кельвина;Е - напряженность электрического поля уповерхности острия в вольтах на сантиметр.Определенная по этой формуле для случая 25 щелочных ионов...

Номер патента: 168896

Опубликовано: 01.01.1965

МПК: G01B 11/08, H01J 40/00

Метки: 168896

...преых имми секщелевые гена не- по дуге одписная гругггга1 б 4 Г 1 о основному авт. св,136894 известен малогабаритный фотоэлектрический датчик, содержащий неподвижные фотосопротивления, зеркало, выполненное в виде двух кольцевых секторов, конденсатор, малогабаритную лампу, диафрагму и объектив.В предлагаемом фотоэлектрическом датчике перед кольцевыми зеркальными секторами помещены сменные многощелевые диафрагмы, одна из которых установлена неподвижно, а другая может смещаться по дуге сектора.На чертеже изображена принципиальная схема датчика.Измерительный стержень 1, установленный на мембране 2, через рычаг 8 шарнирно сое. динен с уголковой подвеской 4, которая сочлепена с витой бронзовой лентой-пружиной .5, несущей зеркало 6.Из...

Номер патента: 169285

Опубликовано: 01.01.1965

Авторы: Ивановский, Карпов, Левина, Меньшиков, Назаров, Пименов

МПК: G01N 27/70, H01J 49/26

Метки: 169285

...и тем самым увеличить чувствительность течеискателя.На чертеже показана схема предлагаемого течеискателя.Он содержит масс-опектрометрическую камеру 1, вентиль ДУ2, ионизационный манометр 3, азотную ловушку 4, калиброванную гелиевую течь б, вентиль ДУб, сильфон 7, вентиль ДУ8, насос ДВН-2 9, термопарный маномер 10, насос МГВН11, вентиль ДУ12, дросселнрующнй вентиль 13, испытуемый объект 14, гетерно-ионный насос 15 и прогреваемый высоковакуумный вентиль 5 ДУ1 б.Испытания проводят следующим образом.Испытуемый объект 14 присоединяют к дросселирующему вентилю 13. Гелий откачивают механическими насосами 9 и 11 через вентили 10 13, 8 и 12, Вентили 2 и 1 б при этом закрыты,По достижении рабочего давления, измеряемого с помощью ионизационного...

Номер патента: 169700

Опубликовано: 01.01.1965

Автор: Организаци

МПК: H01J 9/04

Метки: импрегнированных, катодов

...широко применяется, например, при изготовлении керамиче ских трубок и штабников, а также для изготовления из тугоплавких металлов.Для изготовления катодов способ шприцевания раньше не применялся,Предлагаемый способ проще, чище, техноло гпчнее, чем способ токарной обработки и даетразмер эмитирующей поверхности, не меняющейся в течение работы катода. б изготовления импрегтыревого типа, который ез отверстие керна торатода выпрессовывают состоящую из порошка и органической связкп рин, спирт), кроме того,огут также вводиться Предлагаемый спосо нированных катодов ш отличается тем, что чер цового штыре вого к шприцеванием пасту, тугоплавкого металла (парафин, воск, глице в указанную смесь м Применение способа пзготовлпз тугоплавкпх металлов...

Номер патента: 169701

Опубликовано: 01.01.1965

МПК: H01J 9/18

Метки: 169701

...вынесенными электрическими контактами.При сборке катодно-модуляторных узлов шуп выставляют относительно базовой поверхности на требуемую величину, соответственно заданному расстоянию. Катод перемещается в направлении модуляторной диафрагмы до момента соприкосновения со щупом, когда срабатывает контактное устройство, дающее сигнал на прекращение подачи катода и на включение механизма сборки катода с модулятором, например, сварочного нли подсекаюшего механизма.На фиг. 1 показана схема устройства для осуществления предлагаемого способа; на фиг. 2 - измерительная головка устройства для контроля собранных катодно-модуляторных узлов.В направляющей детали 1, к базовой по 169701верхности 2 которой прижат катодно-модуля- торный узел 3,...

Номер патента: 169702

Опубликовано: 01.01.1965

Авторы: Денненбург, Зеленска, Петренко

МПК: H01J 31/18

Метки: запоминающая, осциллографическая, трубка, электроннолучевая

...прожектор 1 формирует луч, отклоняемый с помощью отклоняющей системы 2. Узел полутоновой записи содержит распределенный прямонакальный катод 8, коллектор 4 и полутоновую мишень 5. В этом узле происходит первичная запись информации, поступающей извне.Мишень 5 представляет собой мелкоструктурную сетку, покрытую со стороны прожектора слоем диэлектрика, толщина которого должна быть достаточно большой для получения нужной скорости записи. Накопление 0 По окончании записи на коллектор 4 подается небольшой отрицательный относитель.но средней точки воспроизводящего катода 3 потенциал, достаточный для запирания воспроизводящего потока. После этого на фоку сирующем электроде системы 7 устанавливается потенциал, необходимый для фокусировки...

Номер патента: 170117

Опубликовано: 01.01.1965

Авторы: Всесоюзный, Плтг, Рабинович

МПК: H01J 61/82

Метки: газоразрядная, лампа

...Излучение, собирающееся во втором фокусе эллипсоида, выводится из лампы с дополнительной концентрацией при помощи конического светопровода 4, изготовленного 5 из прочного теплостойкого прозрачного мате.риала (кварц, сапфир и т. д.), покрытого с боковой зеркальной поверхности 5 хорошо отражающим металлом (алюминий, радий, серебро и т. д.). Конический светопровод вну тренним давлением заклинивается в окне корпуса 1 и обеспечивает надежное уплотнение.Этому же способствует покрытие конусной поверхности хорошо отражающими сравнительно мягкими металлами, которые, помимо 15 роли зеркала, в данном случае используютсяв качестве уплотняющей прокладки.Лампа при работе должна охлаждатьсяпроточной водой. Электрод 3 охлаждается через металл, а...

Номер патента: 170124

Опубликовано: 01.01.1965

Авторы: Альтшулер, Анисимов, Шандуров

МПК: H01J 25/62

Метки: бегущей, волной, строфотрон

...частоты симость генерируемой пешней нагрузки) при струкции колебательтвляет двухп зво и и д тс бегущсе преиосу элексимостьи незавенения встой кон Предмет изоб ей вои п о, с одная заимн нои, со оские целью линия параержащип ектр оды, рощения располо- ельными одписная группа М 9 Экспериментально исследованы два типа конструкций строфотрона: параболическая и коаксиальная, Эти конструкции не позволяют осуществить работу строфотрона в режиме бегущей волны.В предложенном строфотроне с бегущей волной двухпроводная линия расположена между двумя взаимно параллельными плоскими электродами, что упрощает конструкцию строфотрона.На чертеже схематически показан предложенный прибор,Прямоканальный катод 1 расположен в плоскости одного из двух...

Номер патента: 170125

Опубликовано: 01.01.1965

Автор: Вальков

МПК: H01J 19/42

Метки: катодный, узел

...отечения постоянмежду сеткой иж атель катода льцом с припаческими упора один относиом, что поверх- контактирующие расположены от на требуемом Цилиндрическийнижним концом ране, впаянной и обеспечиваюода через керамощью элемента, состоящего из металлического кольца 5 и припаянных к нему трех керамических упоров б, Для уменьшения теплоотвода с катода кольцо 5 формуют путем обжима таким образом, чтобы по окружности кольца получить три трапециевидных выступа 7, расположенных через 120, благодаря та.кой формовке те участки кольца, к которым припаиваются керамические упоры, удалены 10 от нагретого до рабочей температуры кернакатода. Пружинящая дисковая мембрана 8 впаивается с кольцом 9 в катодно-сеточный изолятор 10, На...

Номер патента: 170126

Опубликовано: 01.01.1965

Авторы: Данилевский, Новиков

МПК: H01F 13/00, H01J 9/42

Метки: магнитного, поля

...для контроля магнитного поля.Контроль величины напряженности магнитного поля в центре каждого кольца осуществляется зондом с датчиком Холла 1 и самописцем 2 типа ЭППМ 2. Если напряженность магнитного поля в некоторой точке системы превышает уровень, заданный источником 3 эталонного напряжения, то блок 4 сравнения запускает схему 5 сравнения, с выхода которой в подмагничивающую катушку б подаются импульсы тока, размагничивающие кольца, причем амплитуда импульсов постепенно нарастает, Этот процесс продолжается до тех пор, пока поле не снизится до заданного уровня, после чего импульсы тока прекращаются, В точках, где поле меняет знак, с помощью реле 7 меняются местами концы подмагничивающей катушки.5 В собранной ПФС подмагничивающая...

Номер патента: 170127

Опубликовано: 01.01.1965

Авторы: Бойко, Залесковский, Миллер

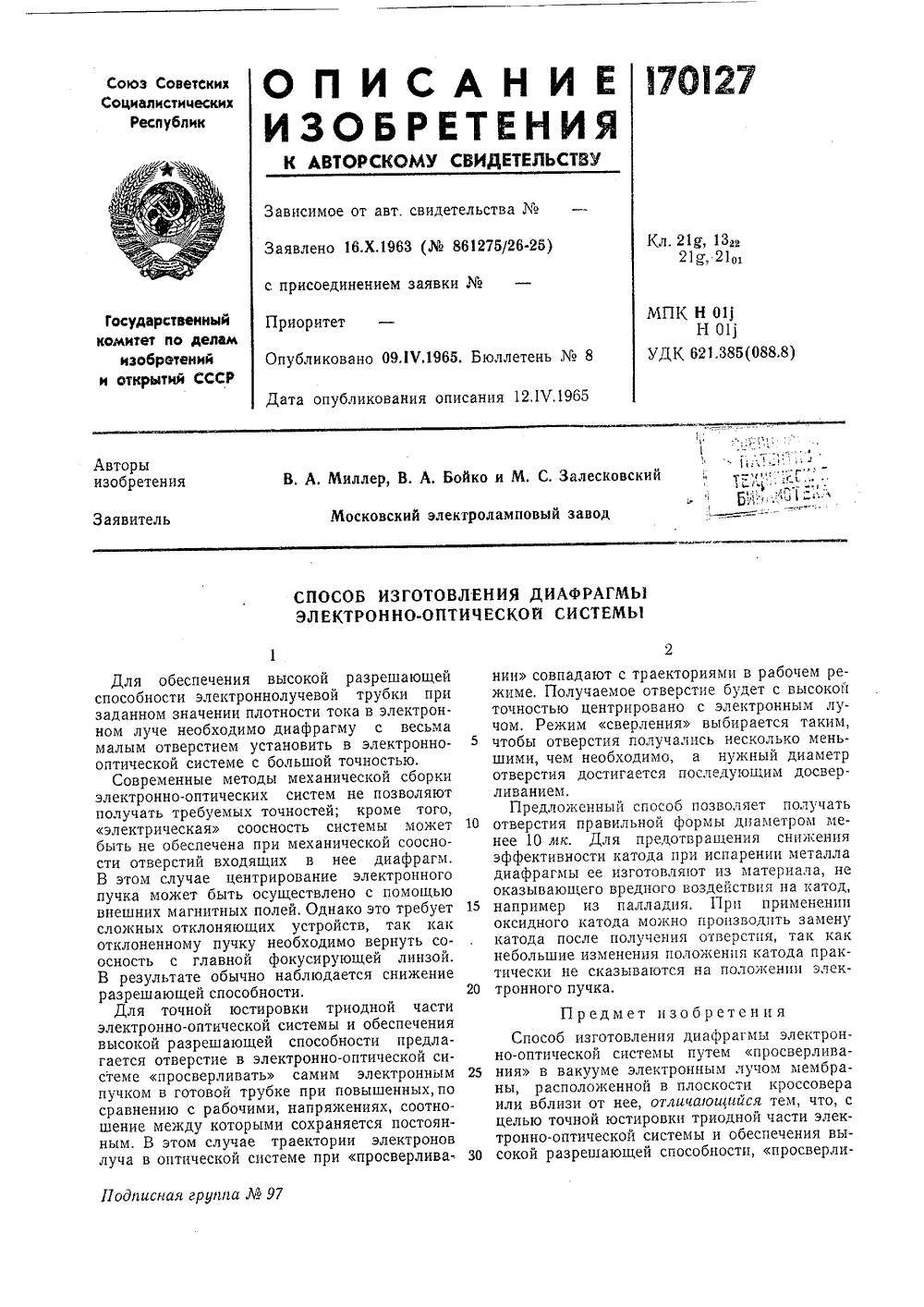

МПК: H01J 29/46, H01J 9/02

Метки: диафрагмы, системы, электронно-оптической

...В этом случае центрирование электронного пучка может быть осуществлено с помощью внешних магнитных полей, Однако это требует 15 сложных отклоняющих устройств, так как отклоненному пучку необходимо вернуть соосность с главной фокусирующей линзой. В результате обычно наблюдается снижение разрешающей способности. 20Для точной юстировки триодной части электронно-оптической системы и обеспечения высокой разрешающей способности предлагается отверстие в электронно-оптической системе просверливать самим электронным 25 пучком в готовой трубке при повышенных, по сравнению с рабочими, напряжениях, соотношение между которыми сохраняется постоянным, В этом случае траектории электронов луча в оптической системе при просверлива нии совпадают с...

Номер патента: 170128

Опубликовано: 01.01.1965

МПК: H01J 13/34

Метки: 170128

...обеспечивает их постоянную плотность. 1. Материал для изготовления полупровод 0 никовых поджигателей ртутных вентилей, соПодписная группа И 97 Известно, что полупроводниковыи поджигатель, служащий для образования катодного пятна в игнитронах, является наиболее изнашивающимся элементом в приборах и определяет в основном их долговечность, Кроме определенных электрических параметров, он должен обладать устойчивостью к воздействию ртути, термостойкостью, механической прочностью, Все эти требования определяют выбор материалов, входящих в состав поджигателя, его конструкцию и технологический процесс изготовления.Поджигатели, используемые в отечественных игнитронах, изготавляются на основе карбида кремния (игнитроны для электросварки) или...

Номер патента: 170132

Опубликовано: 01.01.1965

Автор: Жилейко

МПК: H01J 37/26

Метки: микроскоп, электронный

...качестве уск электронов, объектива и проектива ис 20 ваны электромагнитные резонаторы менным высокочастотным напряжение зазорах. 2. Электронный микроскоп по п. 1, о щийся тем, что в качестве ускорптел 25 ронов использован диафрагмированнь новод, щии исектив ицелью орителя пользос перем на их лича я электй волПодписная группа97 Известные электронные микроскопы, содержащие источник и ускоритель электронов, объектив и проектив, громоздки.Предлагаемый электронный микроскоп отличается от известных тем, что в качестве ускорителя электронов, объектива и проектива использованы электромагнитные резонаторы с переменным высокочастотным напряжением на их зазорах. Кроме того, в качестве ускорителя электронов может быть использован также...

Номер патента: 170582

Опубликовано: 01.01.1965

Автор: Котл

МПК: H01J 17/58

Метки: индикатор, матричный, универсальный

...изотдельных лампочек, громоздки и неэкономичны,Предложенный универсальный матричныйиндикатор для воспроизведения любых буквенных, цифровых или иных графическихинформаций, содержащий светящиеся прп подаче напряхкения штырьки-катоды, отличается тем, что они расположены В отверстияхобщего анода в виде матрицы и заключены вобщую колбу, Это обусловило меньшие габариты и более низкую стоимость предложенного устройства по сравнению с известными. На чертеже показан универсальныи матричный индикатор.В отверстиях общего анода 1 расположеныштырьки-катоды 2. Анод и катоды, крепя щиеся к основаншо 3 и имеющие выводы 4для подключения, установлены в общую колбу 5.Любой знак образуется пз комбинации све.тящихся штырьков, на которые подано на...
