Способ измерения давления в газоразрядном приборе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 366514
Автор: Авторы
Текст

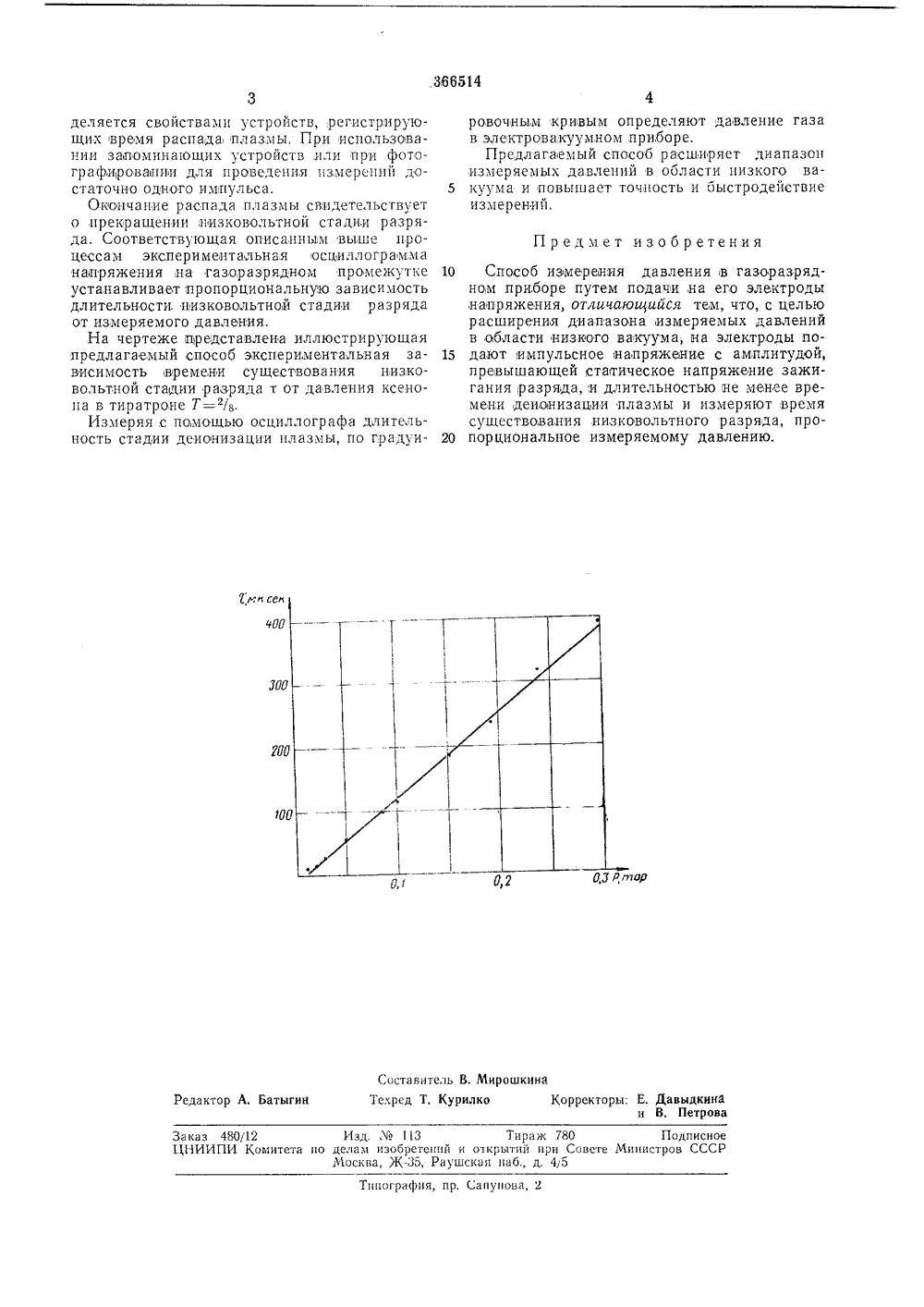

ФОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 366514 Союз Советских Социалистических респтбликЗависимое от авт. свидетельства М М. Кл. Н 011 41/00 Заявлено 25 Х.1970 ( 144288,26-25) с присоединением заявки ЛЪ ПриоритетОпубликовано 16.1.1973. Бюллетень7Дата опубликования описания 14.111.1973 Комитет ао лелем изсбрвтвиий и открытий ори Ссзоте Цииистрсв ССРАвторыизобретения И. А. Зайцев, А. А. Николаев и С. П. Шумаков Рязанский радиотехнический институтЗаявитель СПОСОБ ИЗМЕРЕНИЯ ДАВЛЕНИЯ В ГАЗОРАЗРЯДНОМ ПРИБОРЕИзобретение относится к области изготовления электровакуумных приборов, в частности к измерению давления в отпаянных приборах без нарушения их геометрии и без дополнительных датчиков давления.Известковый способ измерения давления газов в отпаянных электровакуумных приборах путем подачи напряжения на электроды и измерения ионного тока при заданной величине электронного тока не позволяет производить измерения в области низкого вакуума.По предлагаемому способу расширение измеряемых давлений в области низкого вакуума достигается тем, что на электроды прибора подают импульсное напряжение с амплитудой, превышающей статическое напряжение зажигания разряда, и длительностью не менее времени деионизации плазмы и измеряют время существования низковольтного разряда, пропорциональное измеряемому давлению.Предлагаемый способ осуществляется подключением электродов прибора,к источнику импульсного напряжения прямоугольнои формы че 1 рез соединенные параллельно емкость и сопротивление, величины которых соответственно составляют десятки килоом и сотни пикофарад. В первый момент действия импульса напряжения емкость шунтирует сопротивление; поэтому к газоразрядному промежутку прикладывается почти полная амплитуда импульса и между электродами возбуждается плазма с концентрацией заряженных частиц 10 о - 10"- зар,/сл. После пробоя разрядного промежутка в течение десятых долей микро секунды емкость заряжается, и все напряжение внешнего источника выделяется на сопротивлении, так как внутреннее сопротивление газоразрядного промежутка не превышает десятков оль Напряжение между электродами 10 снижается почти до нуляионизация прекращается н наблюдается деионизация,или распад плазмы. Последующее уменьшение концентрации зарядов не приводит к увеличению падения напряжения на газоразрядном проме жутке, так как проводимость плазмы остаетсявыше проводимости внешней цепи. По мере дальнейшего распада плазмы убыль зарядов приводит к росту внутреннего сопротивления газоразрядного промежутка. Указанное сии 20 жение сопротивления после пробоя и повышение его после деионизации фиксируют по па.дению напряжения при известных амплитуде импульса и величине внешнего сопротивления с гомощью, например осциллографа.25 Для обеспечения стабильных условий за.жигания разряда амплитуда импульса дол.жна быть выше статического напряжения зажигания разряда при длительности импульса не менее времени депонизацпи илн распада 30 плазмы. Частота следования импульсов опреРедактор А. Батыгин Заказ 480(12 Изд.13 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретешш и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 45 Типография, пр. Сапунова, 2 деляется свойствами устройств, регистрирующих время распада плазмы. При использовании запоминающих устройств или при фотографировании для проведения измерений достаточно одного импульса.Око 11 чание распада плазмы свидетельсгвует о,прекращении низковольтной стадии разряда, Соответствующая описанным выше процессам экспериментальная осциллограмма напряжения,на газораэрядном промежутке устанавливает пропорциональную зависимость длительности, низковольтной стадии разряда от измеряемого давления,На чертеже представлена иллюстрирующая предлагаемый, способ экспериментальная зависимость времени существования низковольтной стадии разряда т от давления ксенона в тиратроне Т=в.Измеряя с погмощью осциллографа длительность стадии деионизации плазмы, по градуировочным кривым определяют давление газав электровакуумном приборе.Предлагаемый способ расширяет диапазонизмеряемых давлений в области низкого ва 5 куума и повышает точность и быстродействиеизмерений,10 Способ измерания давления в газоразрядном приборе путем подачи,на его электроды ,напряжения, отличающийся тем, что, с целью расширенная диапазона измеряемых давлений в области низкого вакуума, ка электроды по дают импульсное напряжение с амплитудой,превышающей статическое напряжение зажигания разряда,:и длительностью не менее времени деионизации плазмы и измеряют время существования низковольтного разряда, про порциональное измеряемому давлению.
СмотретьЗаявка
1447288
И. А. Зайцев, А. А. Николаев, С. П. Шумаков занский радиотехнический институт
Авторы изобретени
МПК / Метки
МПК: G01L 21/30, H01J 41/02
Метки: газоразрядном, давления, приборе
Опубликовано: 01.01.1973
