Магнитопровод трансформатора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1096707
Автор: Царев
Текст

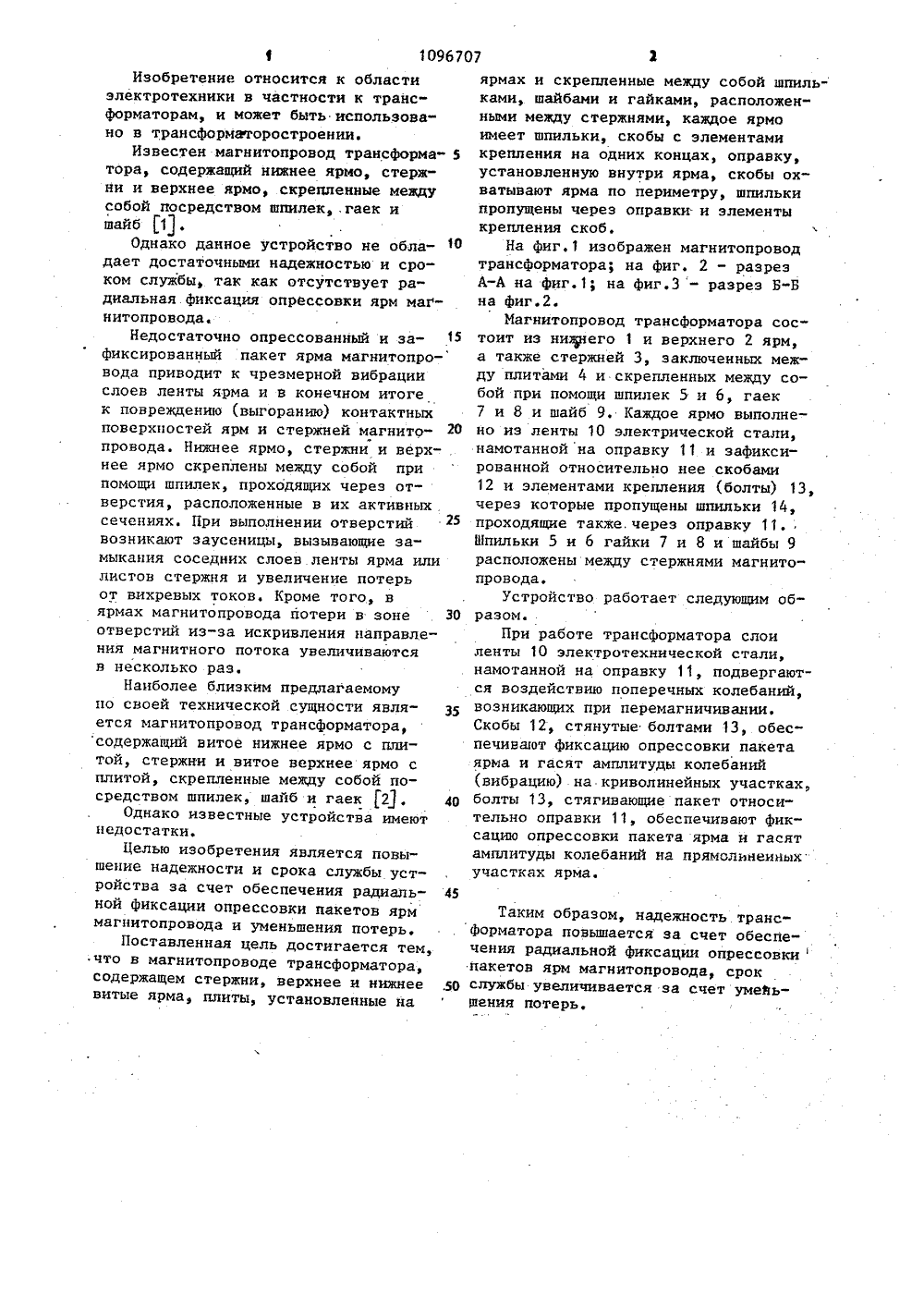

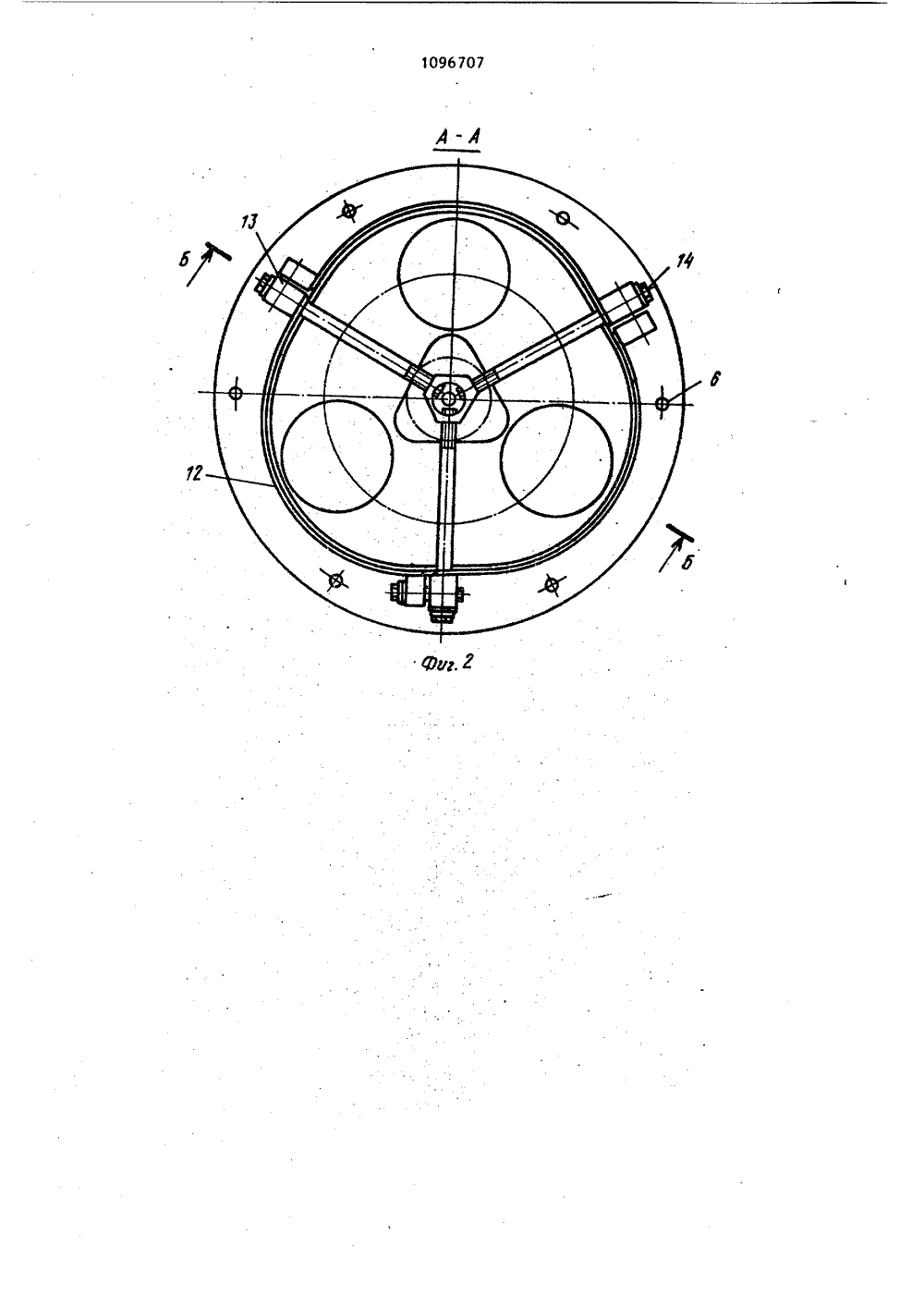

СОЮЗ СОВЕТСНИХ0 ЮМИЛЕО ЮРЕСПУБЛИН Зщу Н 01 Р 27/26 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ЫЬЬ,:.с л й двоососму сюепс ГОСУДАРСТЩИНЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТЯфЫТИЙ(54)(57) МАГНИТОПРОВОД ТРАНСФОРМАТОРА,.содержащий стержни, верхнее и нижнее витые ярма, плиты, установленные наярмах и скрепленные между собой шпильками, шайбами и гайками; расноложенны"ми между стержнями, о т л и ч а ющ и й с я тем, что, с целью повышения его надежности и срока службы,каждое ярмо имеет шпильки, скобы сэлементами крепления на одних концах,оправку, установленную внутри ярма,скобы охватывают ярма по периметру,шпильки пропущены через оправки иэлементы крепления скоб.Изобретение относится к областиэлектротехники в частности к трансформаторам, и может быть использова"но в трансформаторостроении.Известен магнитопровод трансформа" 5тора, содержащий нижнее ярмо, стержни и верхнее ярмо, скрепленные междусобой посредством шпилекгаек ишайб (1.Однако данное устройство не обладает достаточными надежностью и сроком службы, так как отсутствует радиальная фиксация опрессовки ярм магнитопровода,Недостаточно опрессованный и заФиксированный пакет ярма магнитопровода приводит к чрезмерной вибрациислоев ленты ярма и в конечном итогек повреждению (выгоранию) контактныхповерхностей ярм и стержней магнито Опровода, Нижнее ярмо, стержни и верхнее ярмо скреплены между собой припомощи шпилек, проходящих через отверстия, расположенные в их активныхсечениях. При выполнении отверстийвозникают заусеницы, вызывающие замыкания соседних слоев ленты ярма нлилистов стержня и увеличение потерьот вихревых токов. Кроме того, вярмах магнитопровода потери в зоне 30отверстий из-за искривления направления магнитного потока увеличиваютсяв несколько раз.Наиболее близким предлагаемомупо своей технической сущности явля- З 5ется магнитопровод трансформатора,содержащий витое нижнее ярмо с плитой, стержни и витое верхнее ярмо сплитой, скрепленные между собой посредством шпилек, шайб и гаек 21. 40Однако известные устройства имеютнедостатки.Целью изобретения является повышение надежности и срока службы устройства за счет обеспечения радиальной фиксации опрессовки пакетов ярммагнитопровода и уменьшения потерь.Поставленная цель достигается тем,что в магнитопроводе трансформатора,содержащем стержни, верхнее и нижнее .50витые ярма, плиты, установленные на ярмах и скрепленные между собой шпильками, шайбами и гайками, расположенными между стержнями, каждое ярмоимеет шпильки, скобы с элементамикрепления на одних концах, оправку,установленную внутри ярма, скобы охватывают ярма по периметру, шпилькипропущены через оправки.и элементыкрепления скоб.На фиг. 1 изображен магнитопроводтрансформатора; на фиг. 2 - разрезА-А на фиг.1; на фиг.3 - разрез Б-Бна фиг.2,Магнитопровод трансформатора состоит из ниуего 1 и верхнего 2 ярм,а также стержней 3, заключенных меж"ду плитами 4 и скрепленных между собой при помощи шпилек 5 и б, гаек7 и 8 и шайб 9. Каждое ярмо выполнено из ленты 10 электрической стали,намотанной на оправку 11 и зафиксированной относительно нее скобами12 и элементами крепления (болты) 13,через которые пропущены шпильки 14,проходящие также. через оправку 11.Шпильки 5 и 6 гайки 7 и 8 и шайбы 9расположены между стержнями магнитопровода,Устройство работает следующим образом.При работе трансформатора слоиленты 10 электротехнической стали,намотанной на оправку 11, подвергаются воздействию поперечных колебаний,возникающих при перемагничивании.Скобы 12, стянутые болтами 13, обеспечивают фиксацию опрессовки пакетаярма и гасят амплитуды колебаний(вибрацию) на криволинейных участках,болты 13, стягивающие пакет относительно оправки 11, обеспечивают Фиксацию опрессовки пакета ярма и гасятамплитуды колебаний на прямолинеиныхучастках ярма. Таким образом, надежность. трансформатора повышается за счет обеспечения радиальной фиксации опрессовкипакетов ярм магнитопровода, срок службы увеличивается за счет уменьшения потерь.1096707 ЮРУ Корректор Л.Ше 9 Тираж 683 Подпис ВНИИПИ Государственного комитета СССР пь делам изобретений иоткрытий 13035, Москва, ЖРаушская наб., д. 4/
СмотретьЗаявка
3391957, 28.01.1982
ПРЕДПРИЯТИЕ ПЯ В-2156
ЦАРЕВ АНАТОЛИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: H01F 27/26
Метки: магнитопровод, трансформатора
Опубликовано: 07.06.1984
Код ссылки
<a href="https://patents.su/4-1096707-magnitoprovod-transformatora.html" target="_blank" rel="follow" title="База патентов СССР">Магнитопровод трансформатора</a>
