Способ изготовления трансформатора с ленточным разрезным сердечником

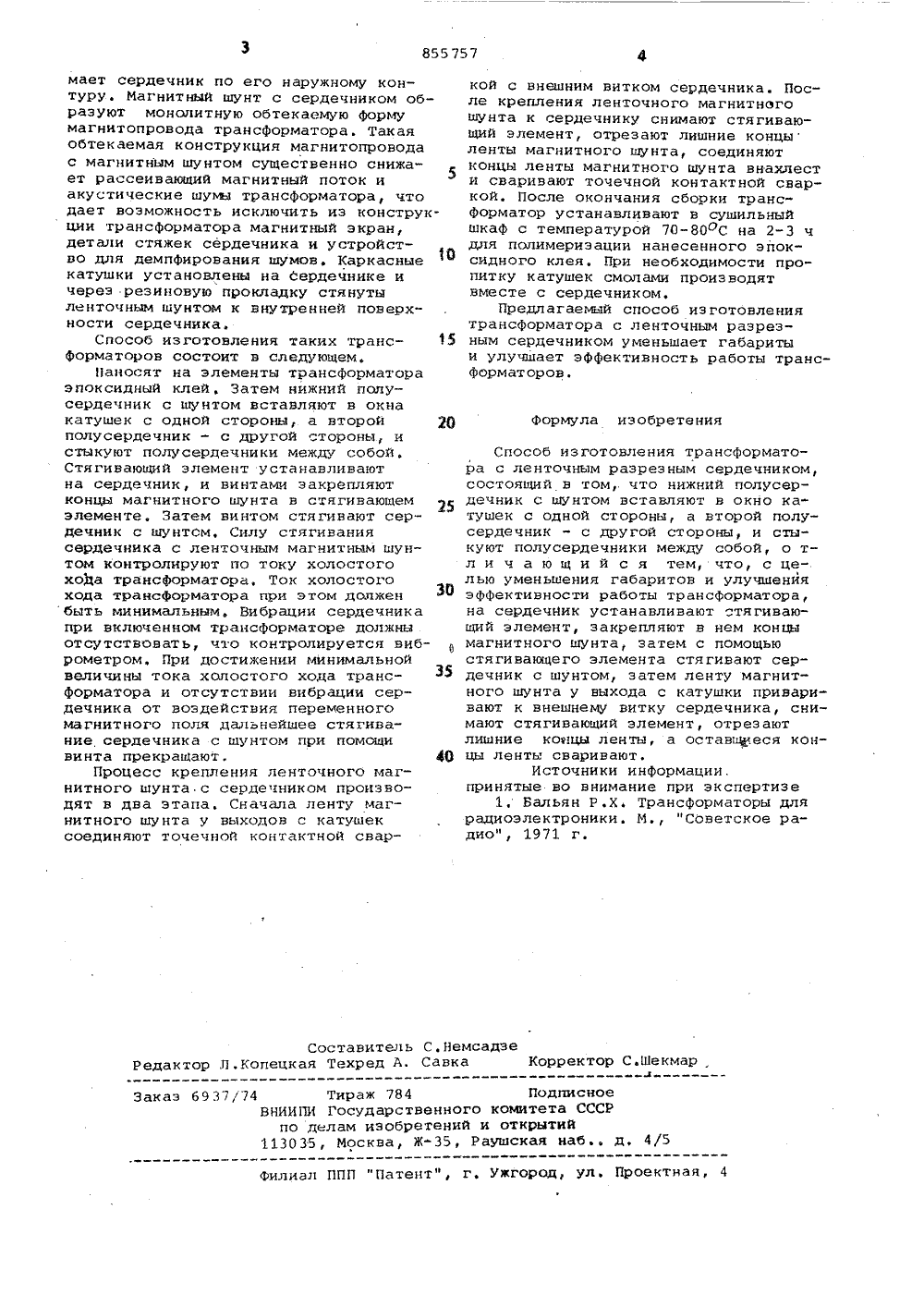

Союз Советских Соцнаектических Республик(23) ПриоритетОпубликовано 1 Ь 0881, Бюллетень Йо 30Дата опубликования описания 150881 Н 01 Г 41/02 Государственный комитет. СССР но делам изобретений н открытий(54) СПОСОБ ИЗГОТОВЛЕНИЯ ТРАНСФОРМАТОРА С ЛЕНТОЧНЫМ РАЗРЕЗНЫМ СЕРДЕЧНИКОМ Изобретенче относится к радиоэлектронике и предназначено для использования в блоках питания электрических цепей бытовых стереофонических усилителей высшего класса, где к габаритам источников питания, а также к уровню излучаемых электромагнитных и акустических помех, предъявляются жесткие требования.Наиболее близким техническим решением к изобретению является способ изготовления трансформаторов с ленточными разрезными сердечниками стержневого типа, заключающийся в том, что нижний полусердечник с шунтом встав ляют в окно катушек с одной стороны, а второй полусердечник - с другой стороны, и стыкуют полусердечники между собой 1.Недостатком такого способа явля ется низкая технологичность изготовления трансформаторов различных габаритов, а также значительный уровень излучаемых электромагнитных и акустических помех с зоны стыков ки пблусердечников и от.элементов конструкции стяжек сердечников.Цель изобретения - уменьшение габаритов и улучшение эффективности работы трансформатора. 30 Поставленная цель достигается тем, что на сердечник устанавливают стягивающий элемент, закрепляют в нем концы магнитного шунта, затем с помощью стягивающего элемента стягивают сердечнвк с шунтом, потом ленту магнитного шунта у выхода с катушки приваривают к внешнему витку сердечника, снимают стягивающий элемент, отрезают лишние концы ленты, а оставшиеся концы ленты сваривают.Изготовленный с помощью этого способа трансформатор содержит ленточный разрезной сердечник, ленточный магнитный шунт, каркасные катушки, резиновую прокладку и контактные выводы. В щечках каркасных матушек имеются отверстия с резьбой, при помощи которых трансформатор крепят в блок питания радиоаппаратуры. Концы ленточного магнитного шунта соединены точечной контактной сваркой. Сердечник состоит из двух полусердечников, которые состыкованы и склеены между собой эпоксидным клеем с наполнителем, карбонильным железом. Ленточный магнитный шунт имеет форму бандажного короткозамкнутого кольца-обруча бвэ выступов, которыЯ под определенным усилием стягивает и обжи855757 формула изобретения Составитель С.Немсадзе Редактор Л.Копецкая Техред А. Савка Корректор С.ШекмарЗаказ 6937/74 Тираж 784 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Филиал ППП "Патент", г, ужгород, ул. Проектная, 4 мает сердечник по его наружному контуру. Магнитный шунт с сердечником образуют монолитную обтекаемую форму магнитопровода трансформатора. Такая обтекаемая конструкция магнитопровода с магнитным шунтом существенно снижает рассеивающий магнитный поток и5 акустические шумы трансформатора, что дает воэможность исключить из конструкции трансформатора магнитный экран, детали стяжек сердечника и устройство для демпфирования шумов. Каркасные катушки установлены на сердечнике и через резиновую прокладку стянуты ленточным шунтом к внутренней поверхности сердечника.Способ изготовления таких транс форматоров состоит в следующем.Наносят на элементы трансформатора эпоксидный клей, Затем нижний полу- сердечник с шунтом вставляют в окна катушек с одной стороны, а второй 2 О полусердечник - с другой стороны, и стыкуют полусердечники между собой. Стягивающий элемент устанавливают на сердечник, и винтами закрепляют концы магнитного шунта в стягивающем элементе, Затем винтом стягивают сердечник с шунтом. Силу стягивания сердечника с ленточным магнитным шунтом контролируют по току холостого хода трансформатора. Ток холостого хода трансформатора при этом должен быть минимальным. Вибрации сердечника при включенном трансформаторе должны отсутствовать, что контролируется виброметром При достижении минимальной величины тока холостого хода трансформатора и отсутствии вибрации сердечника от воздействия переменного магнитного поля дальнейшее стягивание сердечника с шунтом при помощи винта прекращают, 4 ОПроцесс крепления ленточного магнитного шунта,с сердечником производят в два этапа, Сначала ленту магнитного шунта у выходов с катушек соединяют точечной контактной сваркой с внешним витком сердечника. После крепления ленточного магнитного шунта к сердечнику снимают стягивающий элемент, отрезают лишние концы ленты магнитного шунта, соединяют концы ленты магнитного шунта внахлест и сваривают точечной контактной сваркой. После окончания сборки транс" форматор устанавливают в сушильный шкаф с температурой 70-80 С на 2-3 ч для полимеризации нанесенного эпоксидного клея, При необходимости пропитку катушек смолами производят вместе с сердечником.Предлагаемый способ изготовления трансформатора с ленточным разрезным сердечником уменьшает габариты и улучшает эффективность работы трансформаторов. Способ изготовления трансформатора с ленточным разрезным сердечником, состоящий в том, что нижний полусердечник с шунтом вставляют в окно катушек с одной стороны, а второй полу- сердечник - с другой стороны, и стыкуют полусердечники между собой, о тл и ч а ю щ и й с я тем, что, с целью уменьшения габаритов и улучшения эффективности работы трансформатора, на сердечиик устанавливают "тягивающий элемент, закрепляют в нем концы магнитного шунта, затем с помощью стягивающего элемента стягивают сердечник с шунтом, затем ленту магнитного шунта у выхода с катушки приваривают к внешнему витку сердечника, снимают стягивающий элемент, отрезают лишние коицы ленты, а оставшиеся концы ленты сваривают.Источники информации.принятые во внимание при экспертизе1, Вальян Р.Х, Трансформаторы для радиоэлектроники. М, "Советское радио", 1971 г.
